做机械设计别再傻画了：这个官网直接下3D模型，10步搞定
你有没有过这种经历——
画一台设备，光一个伺服电机的外形尺寸，就要对着样本图一页页量，画完零件图还要画装配图，调一次尺寸改半天。好不容易画完，采购说选型换了，模型全部重来。
其实很多机械设计师不知道：像博世力士乐这种大品牌，官网直接提供免费的3D CAD模型下载。你只需要选对型号，点几下，就能拿到可以直接拖进SolidWorks的零件文件。
这篇文章不讲虚的，只讲一件事：怎么从博世力士乐官网，免费下载你需要的伺服电机3D模型，并且在SolidWorks里直接打开使用。
01 为什么要从官网下模型，而不是自己画？
先想清楚一个问题：品牌件的3D模型，到底值不值得自己花时间画？
很多新人设计师的第一反应是：不就是一个电机吗？照着样本画一下就完了。
但实际工作中你会发现三个坑：
第一，尺寸精度不够。样本上的尺寸是简化标注，安装孔距、轴伸长度、法兰间隙这些细节，你自己画的模型到了装配里可能干涉，也可能装不上。
第二，型号一变全白干。伺服电机有几十种安装方式、几十种轴径、几十种编码器选项。你自己画了一个，选型一换，全部推倒重来。
第三，时间成本太高。一个伺服电机的详细建模，至少半小时到一小时。一套设备用到五六个品牌件，光建模就耗掉大半天。
而品牌官网的CAD模型，是厂家按照真实产品1:1做的，尺寸精度、安装接口、外形尺寸全部经过验证。你下载下来直接用，装配不干涉，选型替换也方便。
这不是偷懒，这是专业设计师的标准工作方式。
02 第一步：进入博世力士乐官网

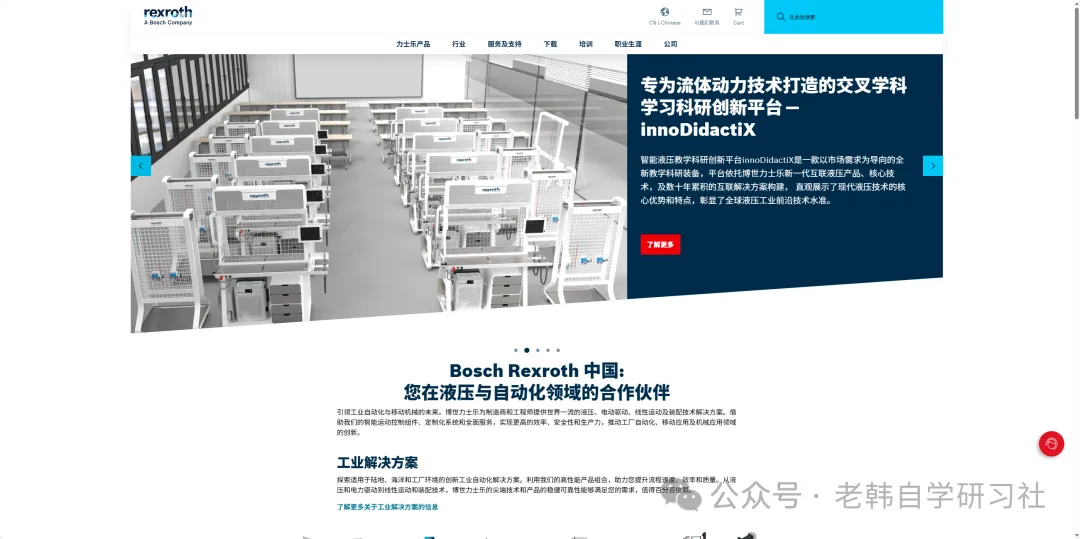

打开浏览器，直接搜索"博世力士乐"，或者输入官网地址：
www.boschrexroth.com.cn

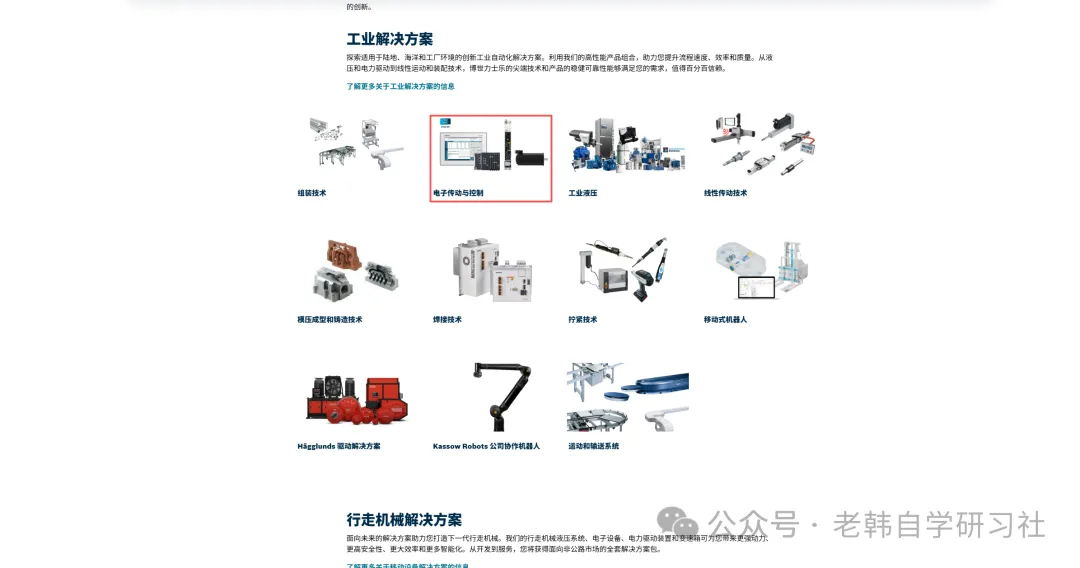

进入官网后，你会看到两个核心产品模块：
· 工业解决方案——工厂自动化、液压、电子传动与控制等
· 行走机械解决方案——工程机械、农业机械等移动设备
做工厂设备设计的，一般用工业解决方案下的产品。我们以电子传动与控制为例，带你走一遍完整流程。
03 第二步：一步步找到你要的产品型号
进入"电子传动与控制"后，按产品分类逐级点击：

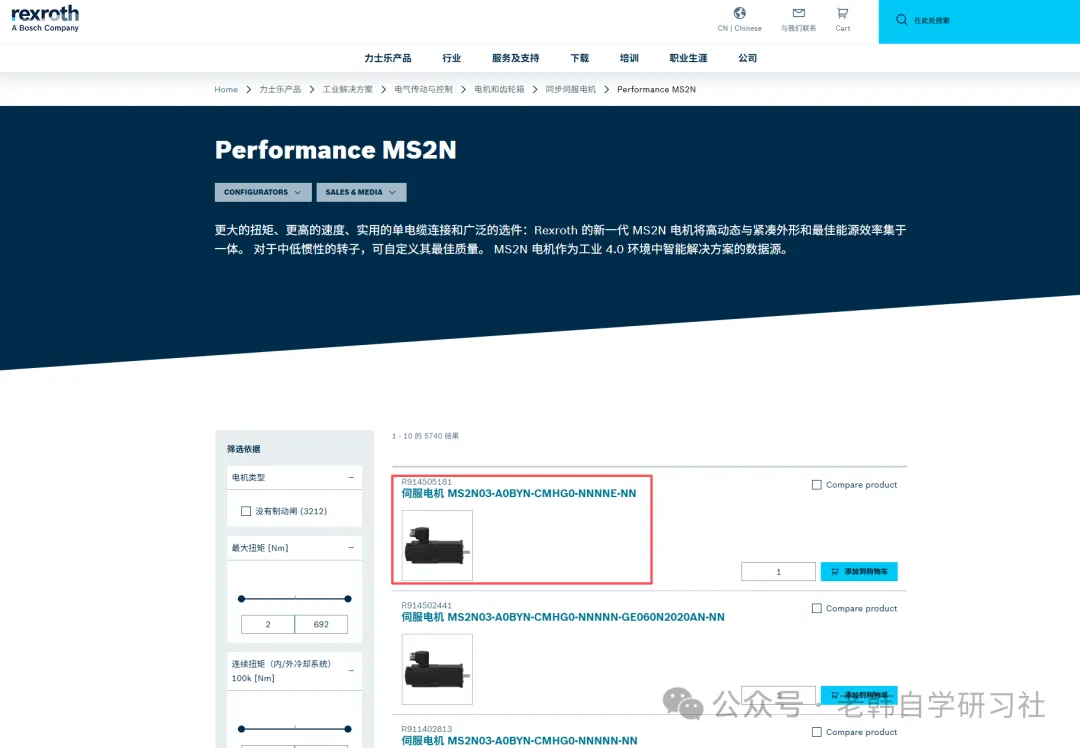

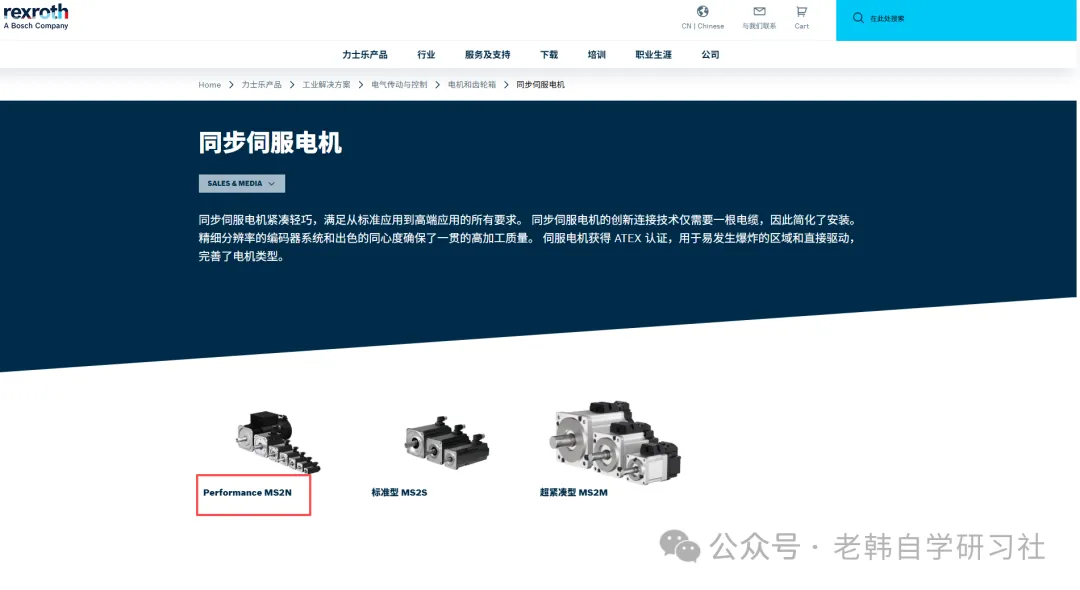

电机和齿轮箱→ 同步伺服电机 → Performance MS2N系列
这时页面会出现具体的型号列表。力士乐的型号命名是一长串编码，比如：
MS2N03-A0BYN-CMHG0-NNNNE-NN
不用怕看不懂——你只需要根据自己的选型样本，找到对应的那一长串型号，点进去就行。

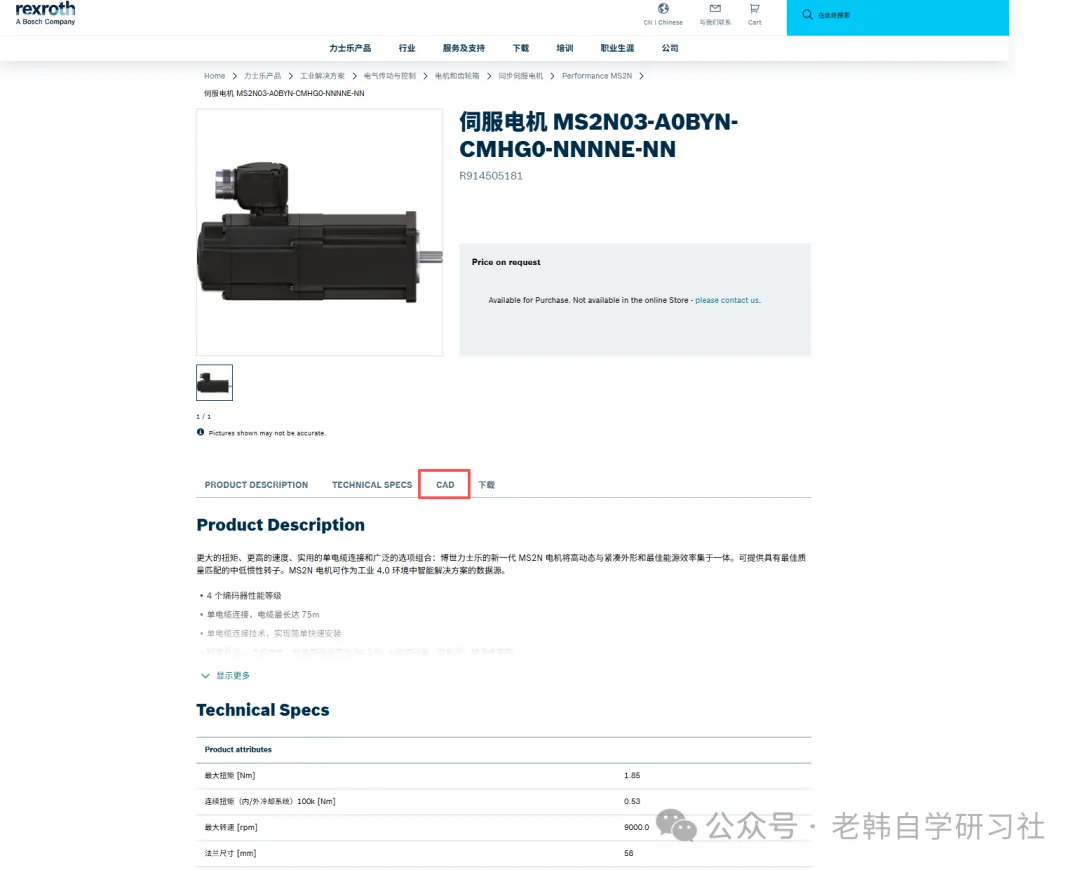

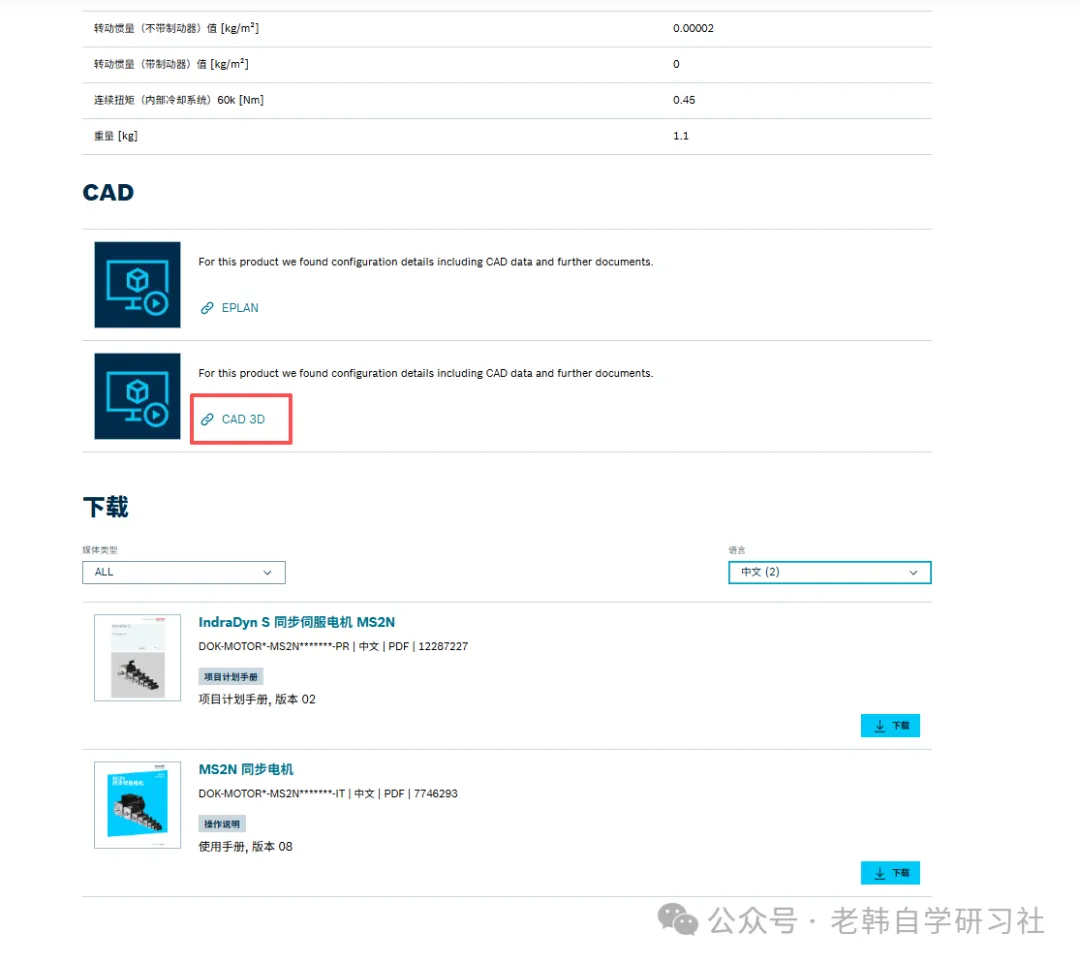

点进产品详情页后，注意看页面上有没有一个"CAD"按钮。找到了，就说明这个型号提供3D模型下载。
04 第三步：注册登录，申请CAD下载
点击CAD按钮后，会跳转到下载区域。你会看到一个"CAD 3D"的图标，点它。

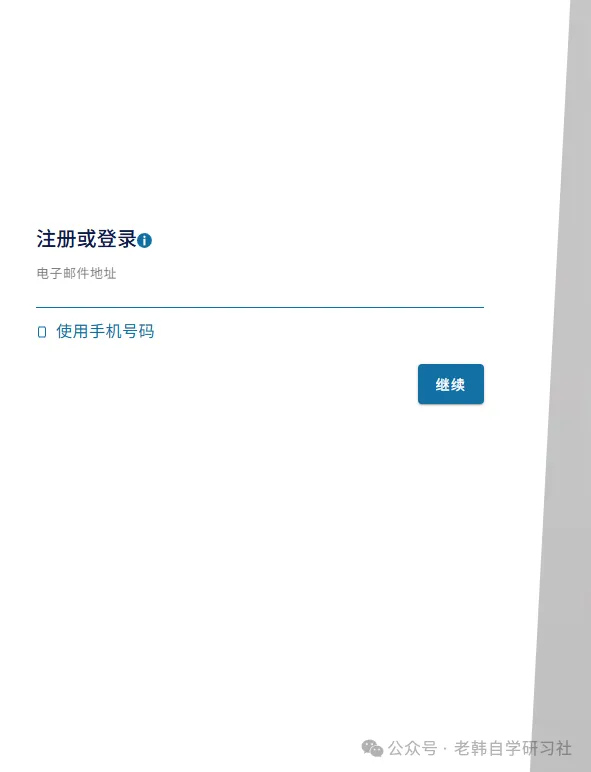

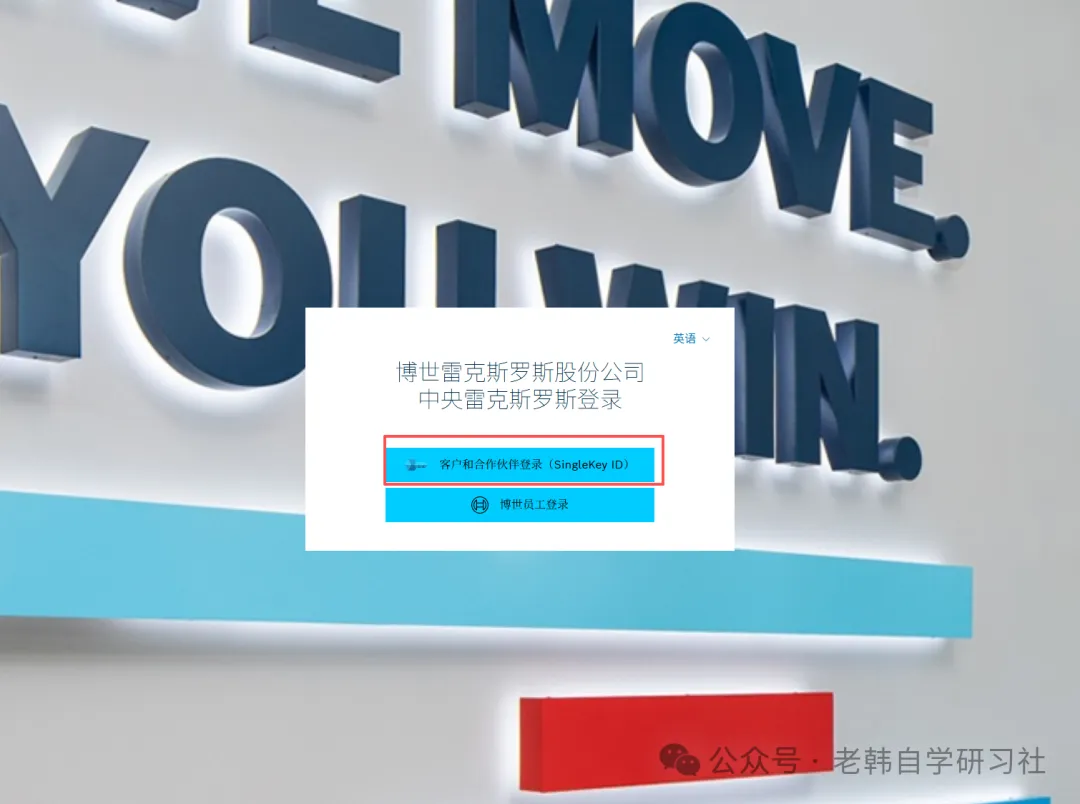

这时会弹出登录界面。第一次用的需要注册——很简单，输入一个邮箱，按步骤走完就行。
这里提醒两个新手常问的问题：
Q：注册收费吗？
A：不收费。CAD模型下载是免费的，注册只是为了确认你是真实的工业用户。
Q：用什么邮箱注册比较好？
A：工作邮箱最好。不过普通邮箱也能注册成功，不影响下载。

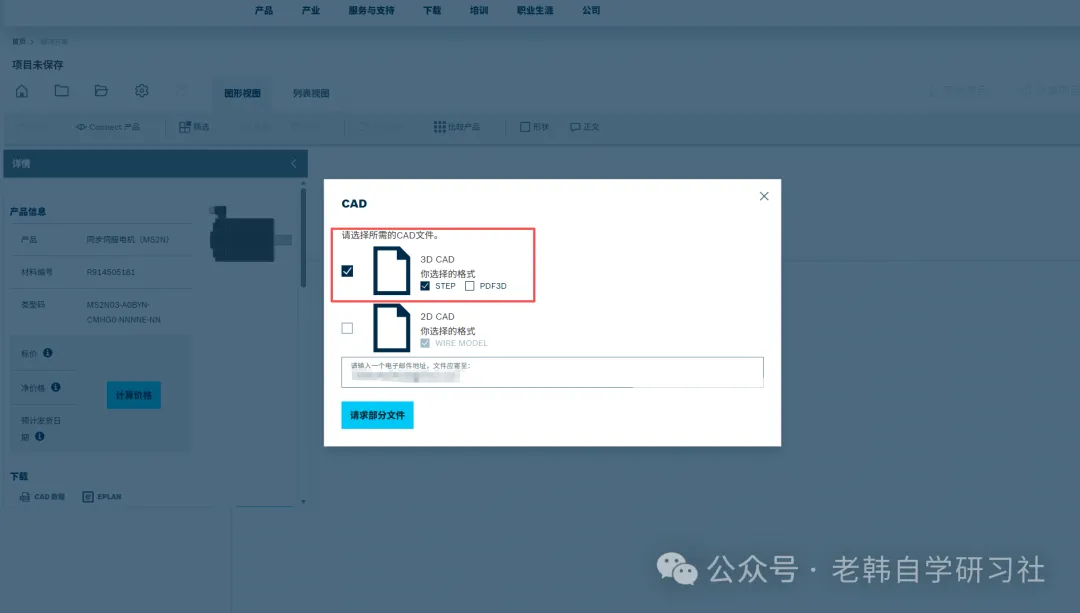

登录完成后，勾选你需要的格式：
· 3D CAD——立体模型，SolidWorks、UG、CATIA都能用
· 2D CAD——二维工程图，需要的话可以一起勾
然后点击"请求部分文件"。
05 第四步：邮箱收链接，下载解压
点击请求后，力士乐会把下载链接发到你注册的邮箱里。

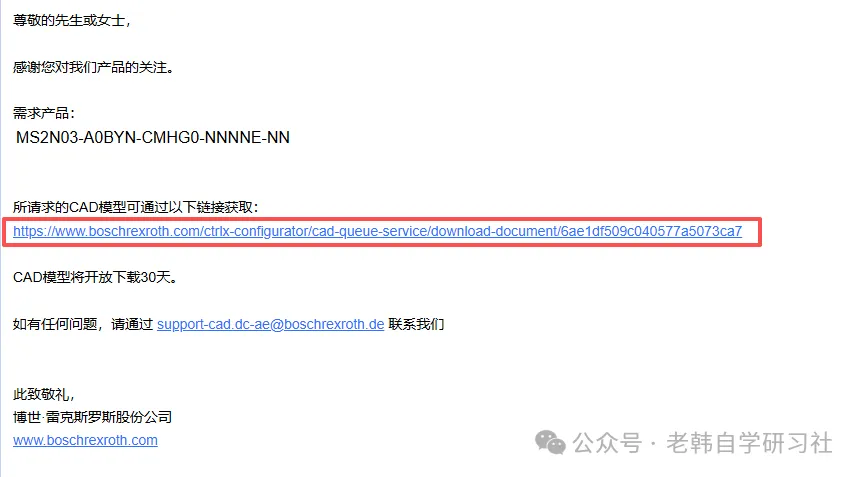

打开邮箱，找到那封邮件，看右下方的下载链接，直接点击。浏览器会自动下载一个压缩包。
下载完成后，解压文件。你会看到里面有多种格式的模型文件——part、step、iges、dwg等等。
这里有一个关键技巧：优先用原生格式，其次用STEP格式。
如果里面有SolidWorks的原生零件文件（.sldprt），直接用最好，特征树完整，后续修改方便。
如果没有原生格式，就用.step格式。STEP是通用三维格式，所有CAD软件都能打开，而且模型是实体的，不会丢面。
06 第五步：SolidWorks打开，另存为完成

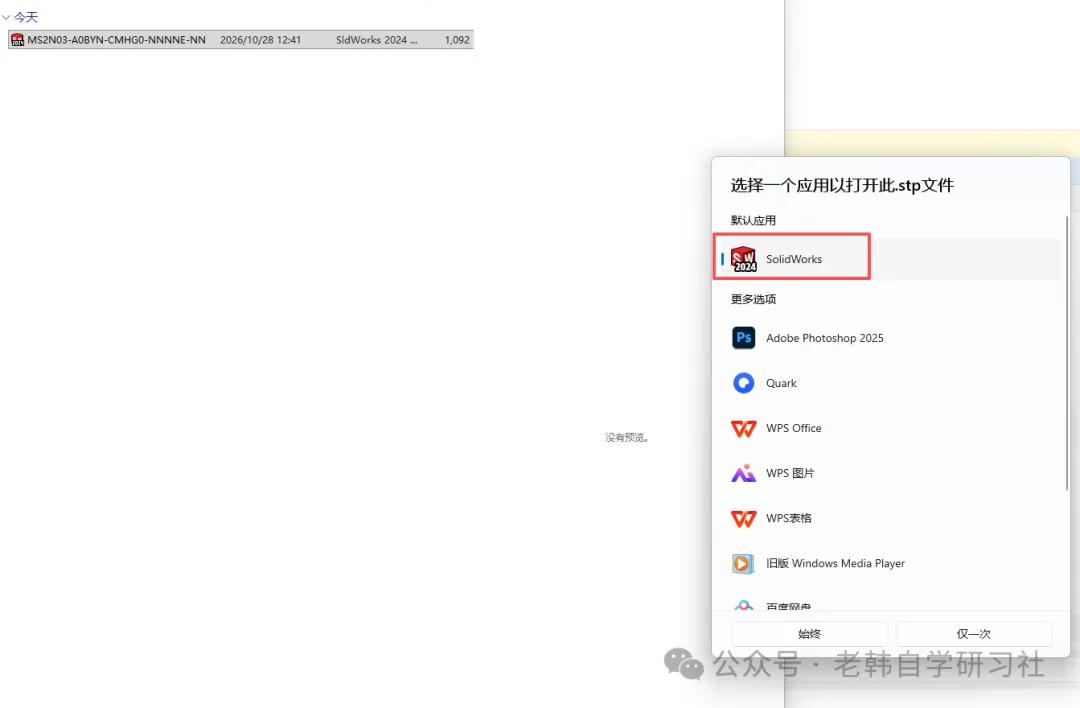

解压完成后，找到零件图文件，右键选择"打开方式 → SolidWorks"。

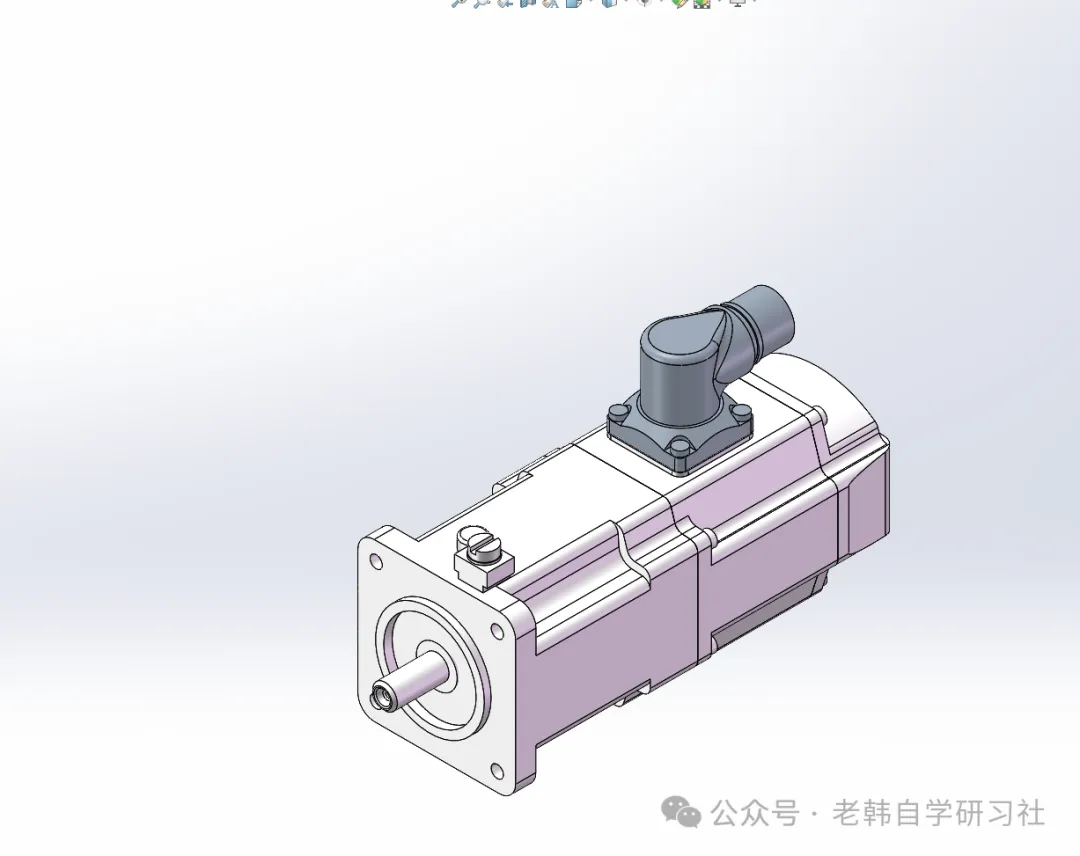

等模型打开后，检查一下外观和尺寸有没有问题，然后另存为到你自己的项目文件夹里。
到这一步，整个下载流程就完成了。你现在可以把这个电机模型直接拖进你的装配体，不用再自己建模了。
几个新手最容易踩的坑
坑一：型号找错了。
力士乐的型号编码很长，差一个字母就是完全不同的安装方式。下载之前一定要对着自己的选型样本核对清楚，别下错了。
坑二：邮箱没收到邮件。
先看垃圾邮件箱。有时候下载邮件会被当成广告邮件拦截。如果还是没有，回到官网重新请求一次。
坑三：STEP文件打开是空心的。
极少数情况下STEP导入会丢面。遇到这种情况，换一个格式试试，或者直接联系力士乐的技术支持索要。
坑四：直接覆盖原始文件。
下载的模型一定要先另存为，再做修改。保留原始文件，方便后续选型替换时重新调用。
做机械设计，效率从来不是靠"画得快"，而是靠"能不画就不画"。
品牌官网的CAD模型库，是每个机械设计师都应该善用的资源。博世力士乐、SMC、费斯托、SKF这些大品牌，官网都有类似的免费模型下载服务。
以后再遇到选型件，先别急着打开SolidWorks自己画。先去官网搜一下，能下载的就直接下载。省下来的时间，留给真正需要你设计的地方——结构布局、运动干涉、工艺可行性。
这才是设计师该干的事。
---
