PLC 下载成功了,设备还是不工作?

PLC 下载成功了，设备还是不动作？程序、接线、联锁到底先查谁

上个月一个做输送线的客户，深夜十一点给我打电话。程序改完下载进去，编程软件提示”下载完成”，他点了运行，设备一动不动。

他在电话里说：程序我检查了三遍，逻辑绝对没问题，是不是这块 PLC 有毛病。

我问了他一句：面板上 RUN 灯亮着吗？

电话那头沉默了几秒，他说，好像是灭的。

这一晚上的折腾，本来五分钟就能结束。

下载成功，只说明代码传进去了

很多人把”下载成功”理解成”程序开始跑了”，这是两回事。

编程软件弹出的那个提示，只负责告诉你：代码从电脑传到 PLC 里了，传输过程没出错。至于 PLC 现在是不是在执行这段代码，它管不着。

所以任何一台”下载完了不动”的设备，第一件事不是看程序，是看 PLC 面板。

RUN 灯不亮的原因，现场常见的就三种：

模式开关停在 STOP。 有的 PLC 是硬拨杆，有的是软件里切，改完程序忘了切回 RUN，这个最多见。

程序里有致命错误，CPU 自己停机了。 比如地址越界、除数为零、定时器编号重复。这种情况 ERR 灯会亮，用编程软件连上去读诊断缓冲区，一般能直接看到停机原因和出错的那一行。

上电就报警，压根没进入运行状态。 电池没电、存储卡有问题、扩展模块没识别到，都会卡在这一步。

RUN 灯不亮，你在程序里看半天监控，看到的全是上一次运行留下的残值。等于白忙。

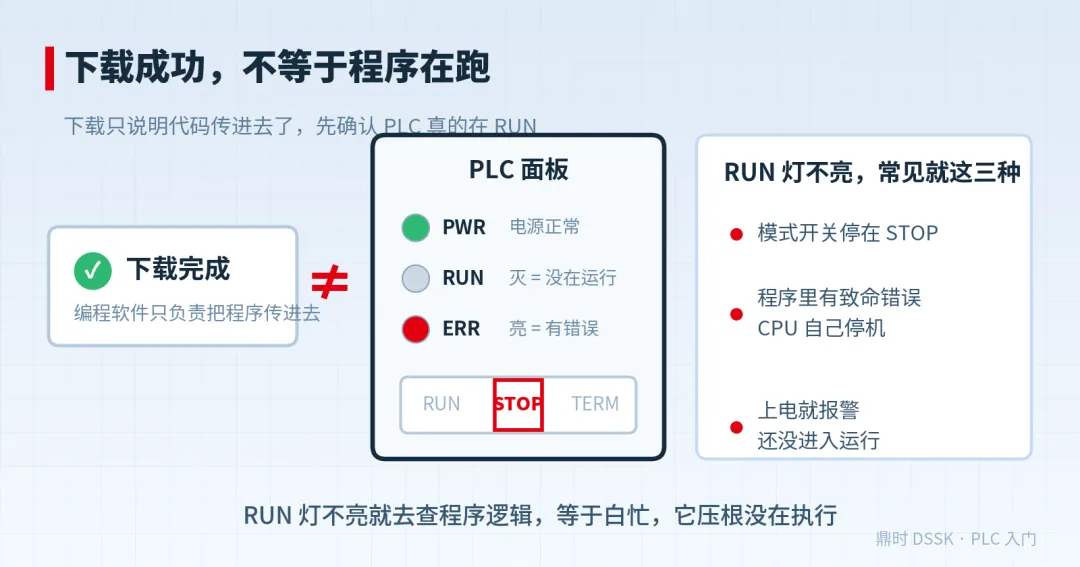

图 1｜下载成功 ≠ 程序在跑

先把这条链看明白

确认 PLC 确实在跑之后，再往下查。

一个动作要真的做出来，中间要过五道关，任何一关断了，前面做得再对，设备也不动：

第一关，程序条件。 启动条件、互锁条件、模式条件，有一个没满足，线圈根本不会置位。

第二关，输出置位。 线圈置位了，但可能被后面的程序又改回去了。

第三关，输出端子带电。 程序里 Y0 是 ON，不代表 Y0 端子和 COM 之间真的通了。

第四关，联锁回路导通。 端子有电，但线圈回路里串着的急停、热继、安全门，任何一个断开，电都到不了线圈。

第五关，执行元件动作。 线圈有电了，还得线圈本身没烧、铁芯没卡住。

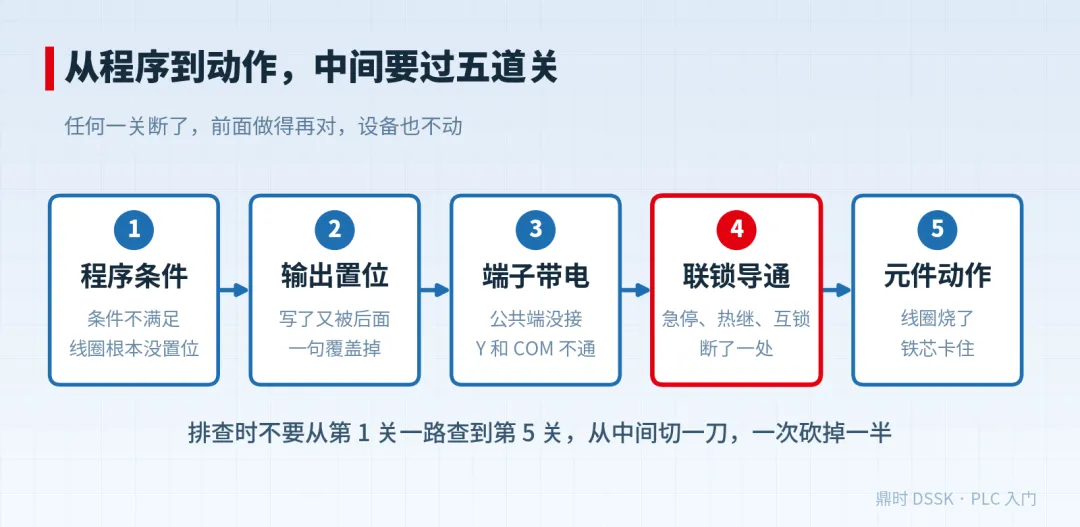

图 2｜从程序到动作的五道关

新手最常见的毛病，是拿到问题就从第一关开始一路往后查，查到第三关的时候人已经乱了。

从中间切一刀，一次砍掉一半

正确的做法是二分。

第一刀切在程序和电气之间，办法很简单：用编程软件强制置位输出点，绕过所有程序逻辑，直接让 Y0 输出。

然后看设备动不动。

动了。 说明第三关到第五关全是通的，电气侧没问题。回头查程序：条件没满足、线圈被后面的语句覆盖、手动和自动抢同一个输出、步序卡在上一步没往下走。

不动。 程序可以先放一边——它就算写得再对，指令也传不到设备上。接着往外查：输出端子有没有电压、公共端接没接、联锁断在哪一处、线圈和铁芯本身有没有问题。

一刀下去，排查范围直接少一半。

强制之前有件事必须先想清楚：这一动会不会撞到机械。 气缸可能正停在半路，转盘可能正卡在工位之间。切手动模式、把速度压到最低、人站在急停边上再动手。真撞了，比原来那个故障贵得多。

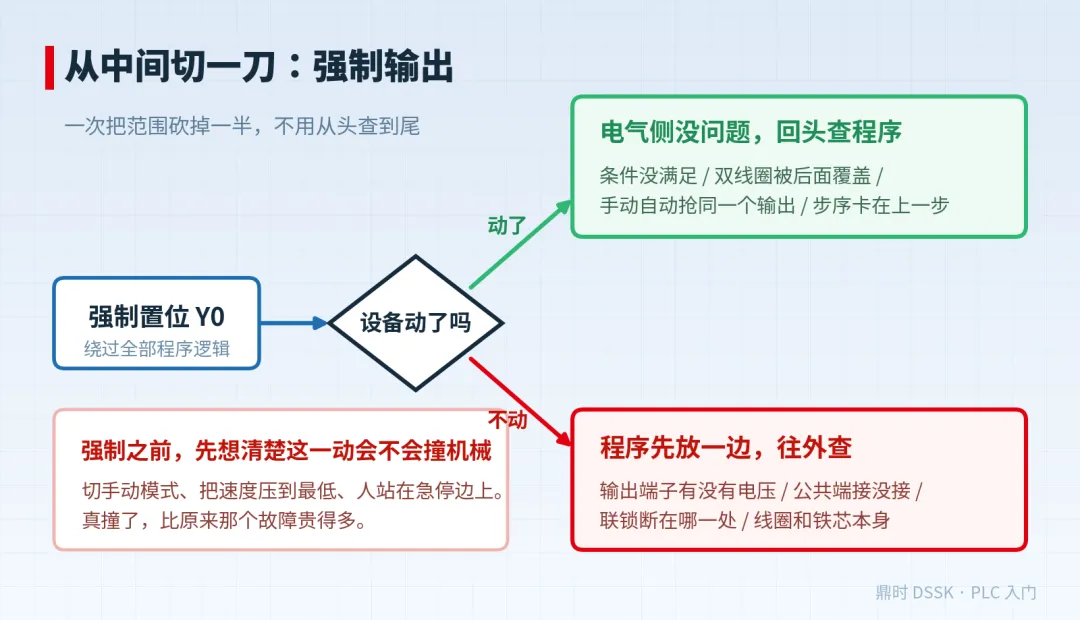

图 3｜强制输出，把问题切成两半

不动：往外查，先量一个地方

万用表打到电压档，直接量接触器线圈的两个接线柱，A1 和 A2。

三十秒，问题又分成两半：

线圈两端有额定电压，接触器还不吸合。 问题在元件本身。断电，用电阻档量线圈：无穷大是断了，接近 0 是短路了。都正常的话，看线圈侧面印的电压等级对不对——AC220V 和 AC380V 的接触器外观几乎一样，就靠那一行小字区分，现场换备件拿错很常见。再用手按一下动触头，发涩、卡住、弹不回来，就是铁芯锈了或者进了铁屑。

线圈两端没有电压。 问题在回路上，跟接触器没关系，往回查。这一路是大头，七成的问题在这里。

第一个要看的是公共端

PLC 的输出是分组的，每组有自己的公共端，标 COM0、COM1，有的品牌写 1L、2L。

PLC 的输出点本身不供电，它只是一个开关。 内部把 COM 和 Y 接通，电流才能走出去。公共端没接，Y0 在程序里再怎么 ON，端子上也不会有电。

常见错法有三种：忘了接；接错了组（Y0 是第一组的，线却接到 COM1 上）；多组共用一个电源，但组和组之间的 COM 没短接。

然后是输出类型和负载对不对

继电器输出（型号常带 R），内部是机械触点，交流直流都能带，AC220V 的接触器线圈可以直接接。缺点是慢、有寿命、发不了高速脉冲。

晶体管输出（型号常带 T），内部是半导体，只能带直流，一般就是 24V。快、能发脉冲控伺服。

拿晶体管输出去接 AC220V 的接触器线圈，轻则不动作，重则把输出点打穿。正确做法是中间加一个 DC24V 的中间继电器过渡。

说句实在的，就算是继电器输出，我也建议带接触器的时候加一级中继。中继几块钱一个，坏了随手换；PLC 输出点烧了，要么换模块，要么改程序挪点位，麻烦得多。

联锁：图上画得清清楚楚，现场根本看不见

这是最容易卡住人的地方，尤其是接手别人做的设备。

接触器线圈回路里，除了 PLC 的输出点，现场往往还串着一堆东西：急停按钮的常闭、热继电器的 96-95、安全门开关、断路器辅助触点、变频器或伺服的报警输出、反向接触器的机械互锁常闭。

这些在电气图上标得明明白白，但现场的线槽一盖，你根本看不出来线圈回路里还串了五样东西。任何一个断开，线圈就没电。

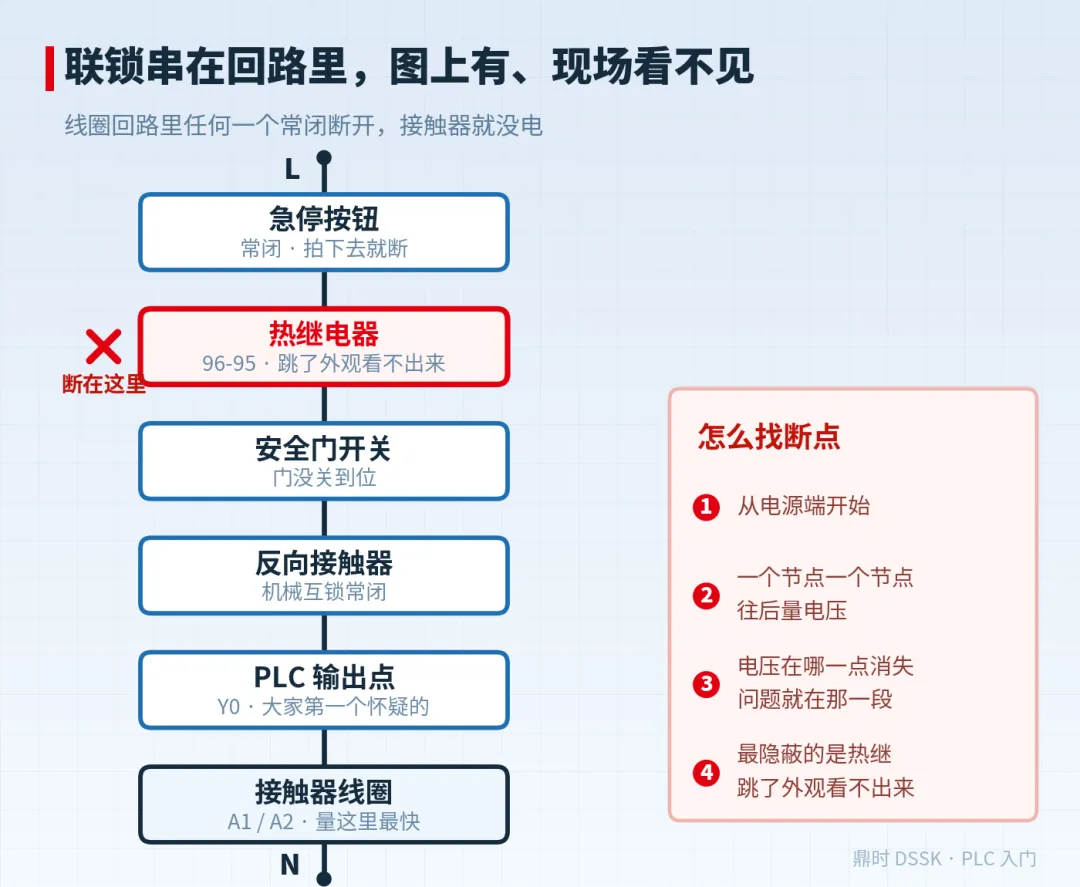

图 4｜联锁串在线圈回路里

找断点的办法很笨，但最可靠：从电源端开始，一个节点一个节点往后量电压，量到哪一点电压消失了，问题就在那一点和上一点之间。

热继电器跳闸尤其隐蔽。它的复位按钮很小，跳了以后外观几乎看不出来，得凑近了看，或者直接按一下复位试试。开头那个客户后来还真就栽在这上面——不过那是第二天的事了。

还有一个容易被当成”程序问题”的现象：接触器”哒”一下吸合，松手马上掉。 看起来像是 PLC 输出只给了一瞬间，实际上多半是自锁用的辅助常开触点接触不良，没锁住。这种先查触点，别去改程序里的脉冲逻辑。

动了：回头查程序，重点看这三样

如果强制输出设备能动，那就回来查程序。按这个顺序看，效率最高。

一、输入条件到底满没满足

把启动那一行的所有触点都调出来看监控。哪个是灭的，问题就在哪。

如果监控显示某个输入点没信号，但传感器上的指示灯是亮的，那多半是接线侧的事——传感器类型和 PLC 输入公共端没对上。

NPN（漏型）传感器导通时把信号线拉到 0V，PLC 的 S/S 端要接 24V+；PNP（源型）导通时给出 24V，S/S 端要接 0V。接反了，最典型的两个现象就是：输入灯亮着程序里读不到，或者一个动作两个输入点一起有信号。

先看传感器外壳上标的是 NPN 还是 PNP，再去对 S/S 端怎么接。

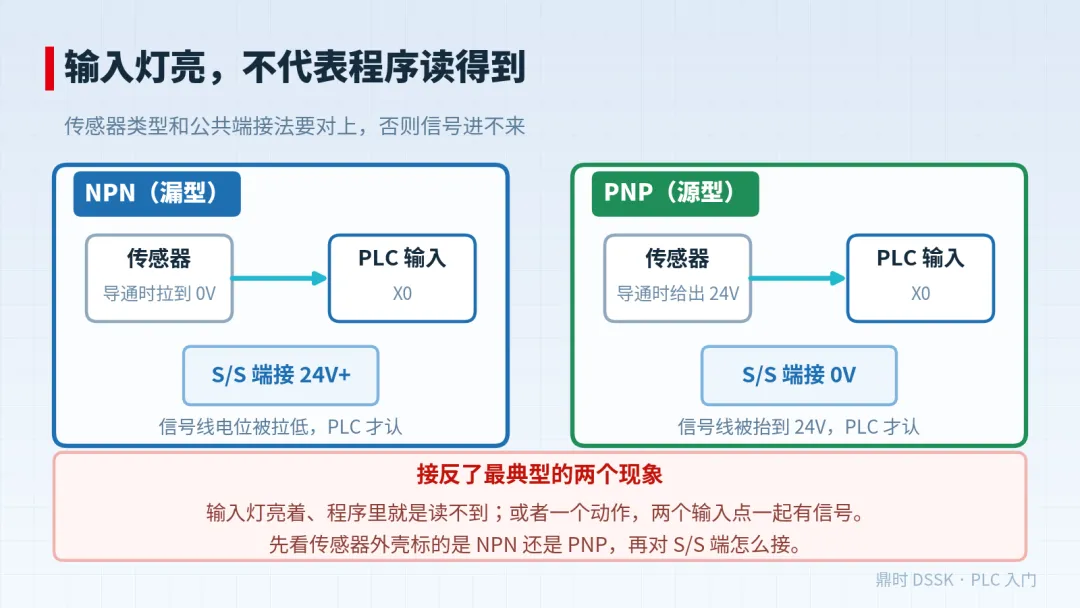

图 5｜NPN 和 PNP，公共端怎么接

还有一种情况是输入点确实收到了信号，但太短了。PLC 有输入滤波时间，默认一般 10ms 左右，比这更短的脉冲会被直接滤掉。高速信号要么改滤波参数，要么走高速输入点。

二、同一个输出被写了两次

同一个 Y0，程序里出现两次。手动段写了一次，自动段又写了一次。

PLC 从上往下扫描，最后那一次的结果说了算。 前面写 ON，后面写 OFF，实际输出就是 OFF。但你盯着前面那段看监控，会觉得”明明是 ON 啊”。

用编程软件的交叉引用功能搜一下这个 Y 被用了几次，几秒钟的事。西门子博途、三菱 GX Works、汇川 AutoShop 都有，位置不太一样但都能找到。

程序越大越容易出这个，尤其是几个人接手改过的。

根治的办法是改结构：所有输出只在一个地方写。 手动逻辑算一组中间继电器，自动逻辑算另一组，最后统一在输出段里按当前模式选一组送到 Y 上。整个程序里 Y0 只出现一次，这类问题就不会再有。

三、步序卡在上一步没往下走

带流程的设备，程序不动往往不是”没启动”，而是”停在第三步等一个永远不会来的信号”。

所以流程类程序一定要有一个记录当前步号的寄存器，比如 D100。设备不动的时候先看 D100 是几，再去看那一步的转移条件差什么。

没有步号的程序，出了问题只能一行一行翻，这就是为什么老工程师接手别人的程序，第一眼就找有没有步号。

另外几个容易漏的：报警标志位没复位，程序里加了”无报警”才允许运行的条件；原点未确认，定位类程序通常要求回过原点才让自动运行；上一次急停留下的软标志还挂着。这些在 HMI 上都不一定显示得出来。

完整的排查顺序

现场照这个走，基本不会绕远路：

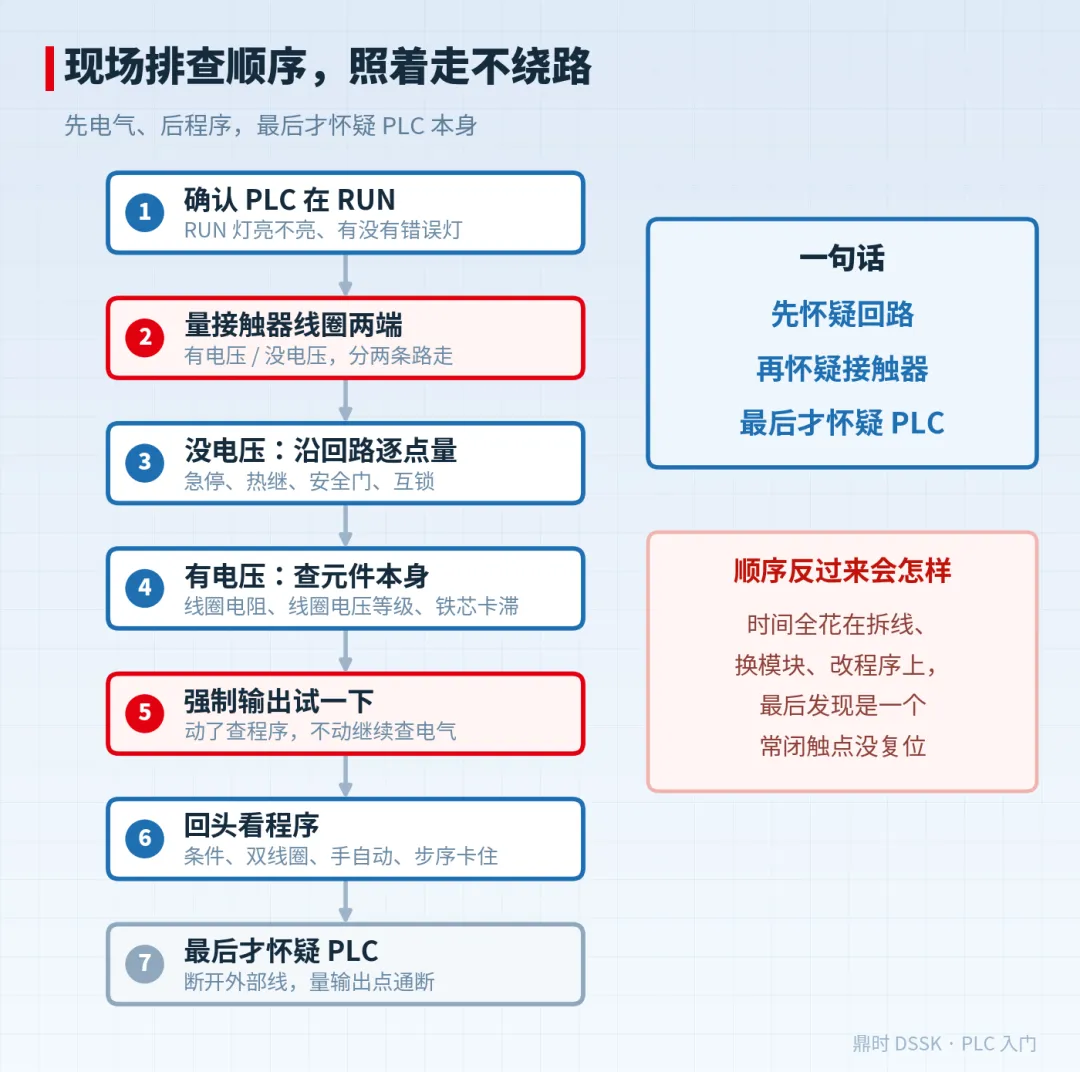

图 6｜现场排查顺序

1.先看 PLC 是不是真的在 RUN，RUN 灯、ERR 灯都看一眼

2.量接触器线圈两端电压，分成两条路

3.没电压：沿回路逐点量，重点查急停、热继、安全门、互锁

4.有电压：断电量线圈电阻，看线圈电压等级，手按铁芯试卡滞

5.想快速定位是程序还是电气，强制输出试一下

6.电气都通，回头查程序：输入条件、双线圈、步序卡住

7.以上全正常，才断开外部线量 PLC 输出点本身

一句话：先怀疑回路，再怀疑接触器，最后才怀疑 PLC。

顺序反过来，时间全花在拆线、换模块、改程序上，最后发现是一个常闭触点没复位。这种事我见得太多了。
