小工具更新,影像底图下载器V1.0.1
- 2026-10-12 04:55:45
🚀
影像底图下载器 更新说明
下载提速 · 并发可调 · 修复拼接错乱与空洞
GIS 茶馆 · 工具更新合集
💡 这次更新围绕一个字：快。下载并发从写死的 8 提到 32，还能自己调；顺手修了三个隐蔽问题——批量下载时部分瓦片失败率偏高、先后下载两个图源拼出来的图一半是这个源一半是那个源，以及个别瓦片没下成功、出图后出现黑色空洞。全部用实测数据说话。
下载提速：并发 8 → 32，还能自己调

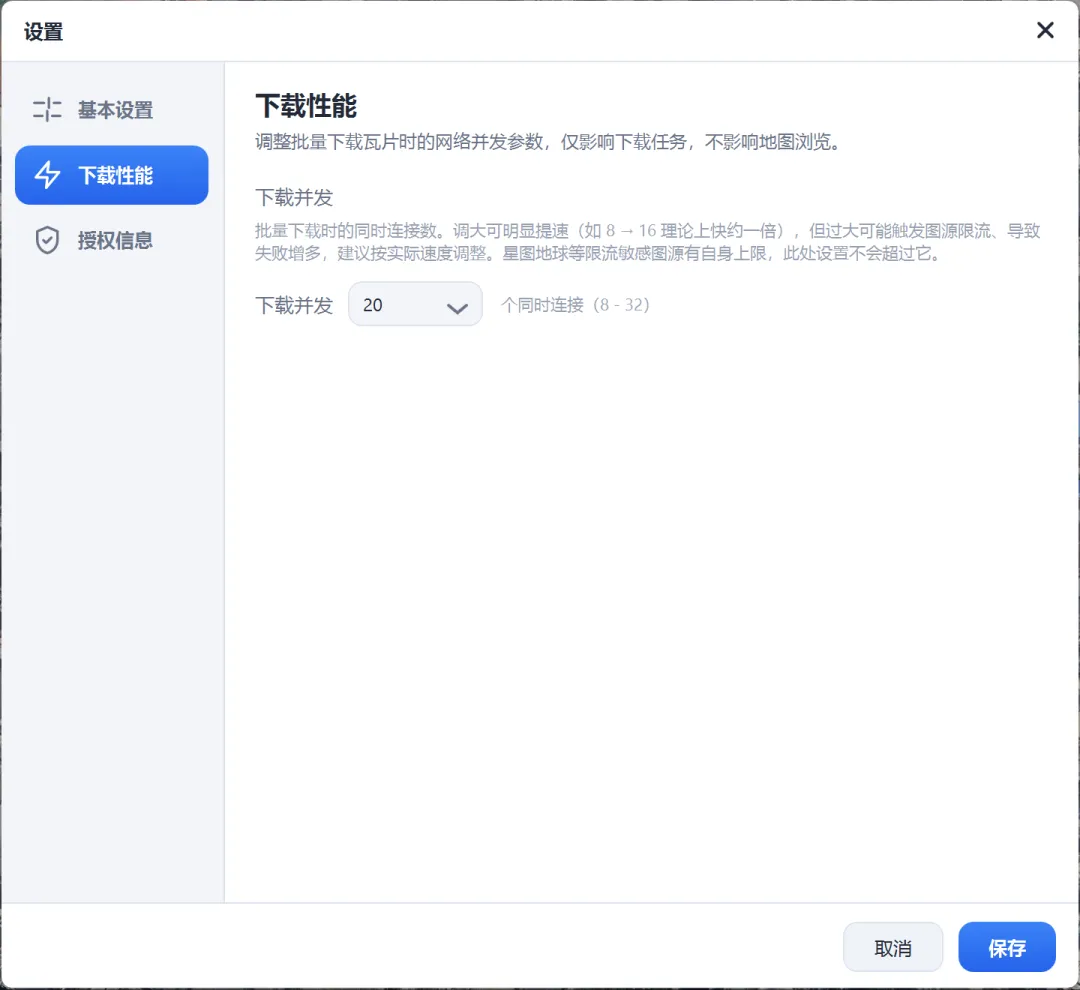

以前批量下载的并发数是写死的 8，瓦片虽小但每张都要等网络往返，8 个连接跑满约 12~13 张/秒。本次改成可配置，默认 20，在 设置 → 下载性能 → 下载并发里选：
🔹 还有一处冷启动优化
下载线程改为专用线程立即启动。以前用公共线程池，点「开始下载」的前几秒连接一个个慢慢开、实际并发跑不满；现在一点下去 20 个并发同时开跑，开头不再拖。
提速效果：同样约 2,700 张瓦片的任务，从最初约 4 分钟缩短到约 2~2.5 分钟。
修复：部分瓦片失败率偏高（重试没换节点）
排查中发现一个隐蔽问题：实际下载时曾出现 360 张里失败 99 张的情况。
修复后，同一代理源并发 20 时失败率接近 0，实测约 20~25 张/秒。之前失败的瓦片直接重跑任务即可补取（勾着「保留瓦片缓存」，已下的不重复下载）。
修复：换图源后拼接出「半张半张」
有用户反馈：先下载 ArcGIS 影像、再下载高德影像（同名同目录、勾着保留缓存），拼出来的图一半是 ArcGIS 影像、一半是高德影像。
原因在任务缓存目录。旧逻辑缓存只按文件名存放、不含图源标识：
旧：...\影像底图_tiles\
新：...\影像底图_tiles\图源指纹\
切到高德后，相同位置的旧瓦片被误判为「缓存命中」直接跳过；而高德是火星坐标、与 ArcGIS 的 WGS84 瓦片范围有错位，只有边缘瓦片重新下载——拼出来就是新旧混杂。
现在缓存目录按图源指纹（图源名 + 地址 + 授权参数 + 坐标系生成）独立存放：同一图源重跑照常命中缓存、秒过；换图源自动用独立目录，不可能再串。
⚠️ 两点提醒：① 更新后第一次跑任务会完整重下一遍（旧缓存布局不再被识别），之后重跑才正常走缓存；② 旧格式直接堆在 _tiles 目录下的瓦片已成残留，确认不需要后可手动删除，腾出空间。
修复：出图后局部出现黑色空洞
有用户反馈：下载进度看着正常，打开 tif 却发现零星几块黑色空洞。对目标区域 253 张瓦片逐一实测：232 张正常，21 张超时（该图源服务端过载），没有 404、也没有真瓦片被误删。问题出在流程上——超时瓦片重试耗尽后不在缓存里，而旧程序不管有没有失败瓦片都直接拼接，缺失位置只能是黑块，用户出图后才发现。
🔹 现在怎么处理
✅ 下载末尾自动「修复轮」：主下载结束后，程序自动检查所有应下载瓦片，把缓存里还缺的用低并发、慢节奏再补取两轮，状态栏的失败数会实时往下掉——绝大部分空洞在出图前就已悄悄补好，不需要用户操心。
✅ 图源限流参数调优：对并发敏感的图源（如无偏移谷歌源）把并发上限从 16 压到 8、重试等待加长，实测超时率明显下降而总速度不变。
⚠️ 万一图源持续限流、修复轮后仍有瓦片没取到，程序会明确弹窗给出三个选择：重试补取（已下瓦片走缓存、只补缺的）、继续拼接（接受空洞出图）、取消任务——不再像以前那样闷头拼出一张带洞的图。之前带空洞的 tif，重跑同一任务即可补齐。
下载弹窗加宽，状态文字不再换行
对下载弹窗进行一些调整，下载参数窗口整体加宽（420 → 500），底部状态栏的下载进度、缓存命中、速度等信息一行完整显示，不再折成两行看不全，解决文字被压住问题。
选了 20 级却没影像？自动降到能出图的层级
同一个图源，城区能下到 20 级，偏远山区可能 18 级以上就根本没有真影像——服务器这时候不是报错，而是返回一张灰色的「暂无数据」占位图，或者直接 404。旧版不管有没有，按你选的层级硬下，拼出来就是一片黑灰，还以为是软件坏了。
🔹 现在点「开始下载」后会先做一次层级体检
① 取选区四角 + 中心共 5 个点的当前层级瓦片，只要有 1 张是真影像，就按所选层级正常下载；
② 5 张全是空占位图或 404，说明这个区域在这一级确实没影像，自动降一级继续探测，直到找到真实有影像的层级；
③ 降级时弹窗说明情况，例如：「所选区域在 20 级没有影像，此图源在当地实际最高只到 18 级，将自动改用 18 级下载」，确认后才开始，实际下载层级也会写进完成提示。
⚠️ 两个细节：探测时如果是网络超时（分不清是没影像还是网络卡），程序不降级、不阻拦，按你选的层级正常下载并走失败重试；选区刚好横跨「有图 / 无图」边界时也不降级，保住有数据的那部分。
📌 实测 ArcGIS 影像的 20 级在中国区全部是占位灰图（连北京城区也没有），已把该源的可选上限封到 19 级；Wayback 历史影像在西部偏远地区 19 级也可能没有，自动降级会同样兜底。
影像坐标系精简：只保留 WGS84 原生输出
下载参数里原本有「影像坐标系」选项，下载后可自动投影成 CGCS2000 3 度带（自动）。实际使用中这个自动转换的成果会出现影像歪斜、边缘黑边；部分电脑还会因为系统缺少地理变换文件，转换直接报错。
本次直接移除该选项，下载成果统一为 WGS84（Web Mercator / EPSG:3857）——这正是在线瓦片的原生格网，拼完即所得、不做二次投影重采样，清晰度零损失、也不会再有黑边。
🔹 在 ArcMap 里怎么用
✅ 直接叠加显示：把数据框坐标系设成你的工程坐标系（如 CGCS2000 3 度带），ArcMap 会自动配准显示影像，不需要影像本身换投影。
✅ 确需投影坐标系的正式成果：用 ArcToolbox「投影栅格」（数据管理工具 → 投影和变换 → 栅格），重采样选双线性（BILINEAR）、背景值设为 NoData，即可得到无黑边的投影成果，效果优于程序自动转换。
图源怎么选最快？实测数据在这
速度不只是并发的事，图源本身差别很大。对常用几个源做了持续负载实测（并发取各源最佳值）：
🔹 一句话选择建议
① z19 及以下、要快又不偏移 → 用「谷歌影像（无偏移）」（22~28 张/秒）或「ArcGIS 影像」
② 必须 z20、要速度 → 用「谷歌影像」代理（火星坐标已纠偏，20~25 张/秒）
③ 必须 z20 且坐标绝对无偏移 → 用「无偏移·20级备用」，约 2 张/秒，慢但干净
更新一览
① 下载并发写死 8 → 默认 20、可自行调整（8~32），设置持久化
② 下载线程冷启动即跑满并发，开头不再拖
③ 修复批量下载重试不换节点，失败后真正切换
④ 剔除被限速的慢节点，谷歌代理固定用稳定节点
⑤ 修复换图源后缓存串源、拼接半张半张，缓存按图源指纹隔离
⑥ 修复出图后黑色空洞：下载末尾自动低并发补取缺失瓦片，失败数实时回收
⑦ 敏感图源并发上限调优；补取后仍失败时弹窗三选一（重试 / 继续 / 取消）
⑧ 下载弹窗加宽，状态信息一行显示
⑨ 图源扩充：「谷歌影像（无偏移）」换成更快的镜像（22~28 张/秒、z≤19），并加回「无偏移·20级备用」源（z20、坐标干净、慢），内置图源共 16 个
⑩ 新增下载前层级体检：探测选区四角 + 中心，所选层级当地无影像时自动降级并弹窗说明，不再下出一片黑灰
⑪ ArcGIS 影像层级上限修正为 19（20 级中国区实测全是占位灰图）；历史影像在西部偏远地区 19 级无数据时由层级体检自动兜底
⑫ 移除 CGCS2000 自动投影，成果统一输出 WGS84（Web Mercator 3857）原生坐标系，杜绝投影歪斜与黑边；需要投影成果可用 ArcToolbox 投影栅格
⑬ 设置界面调整：「下载性能」独立为左侧单独导航页；并发可选范围统一为 8~32
📦 获取最新版
公众号后台回复关键词：
底图下载器
解压即用，不需要安装；已激活用户授权状态保持不变
🔑 激活说明
浏览地图、导入导出矢量、改设置均不限制，仅点「开始下载」时需激活一次。打开激活窗口，复制机器码发到「GIS 茶馆」公众号后台即可获取激活码；换机器需重新获取。
