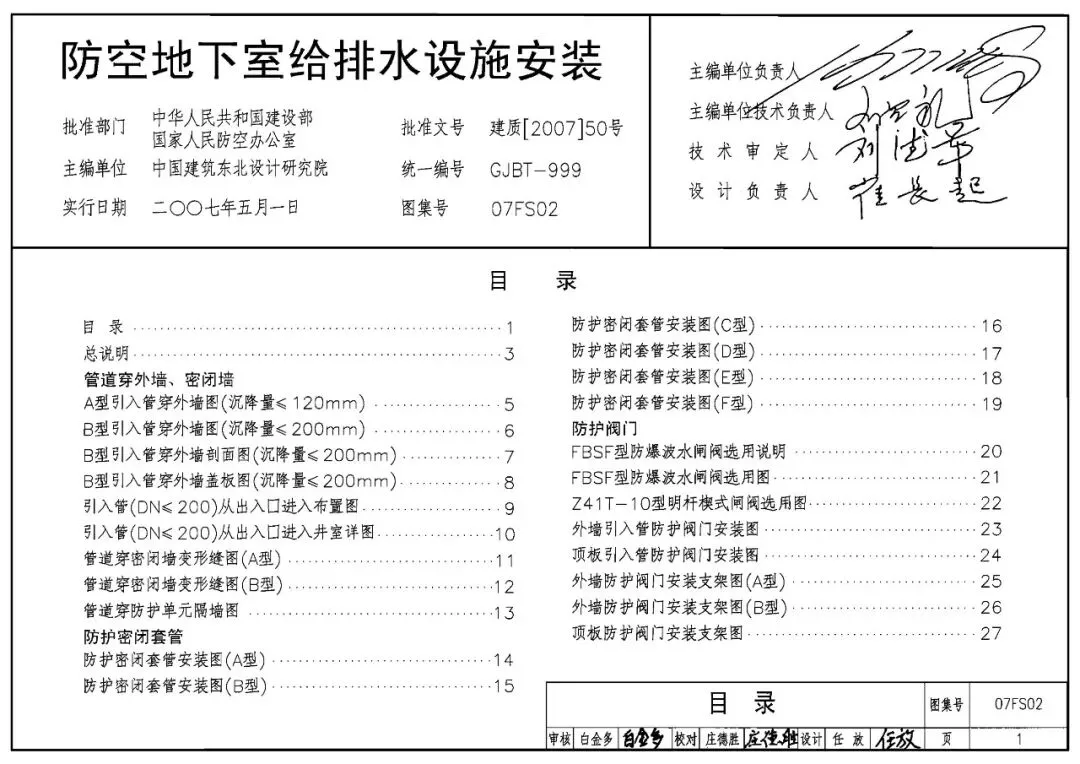

本图集为国家建筑标准设计图集《防空地下室给排水设施安装》，图集号07FS02，统一编号GJBT-999，由中华人民共和国建设部批准、建质〔2007〕50号文准印，中国建筑东北设计研究院主编，面向战时使用的给排水设施安装，自二〇〇七年五月一日起实行，统一解决战时给排水设施安装问题。

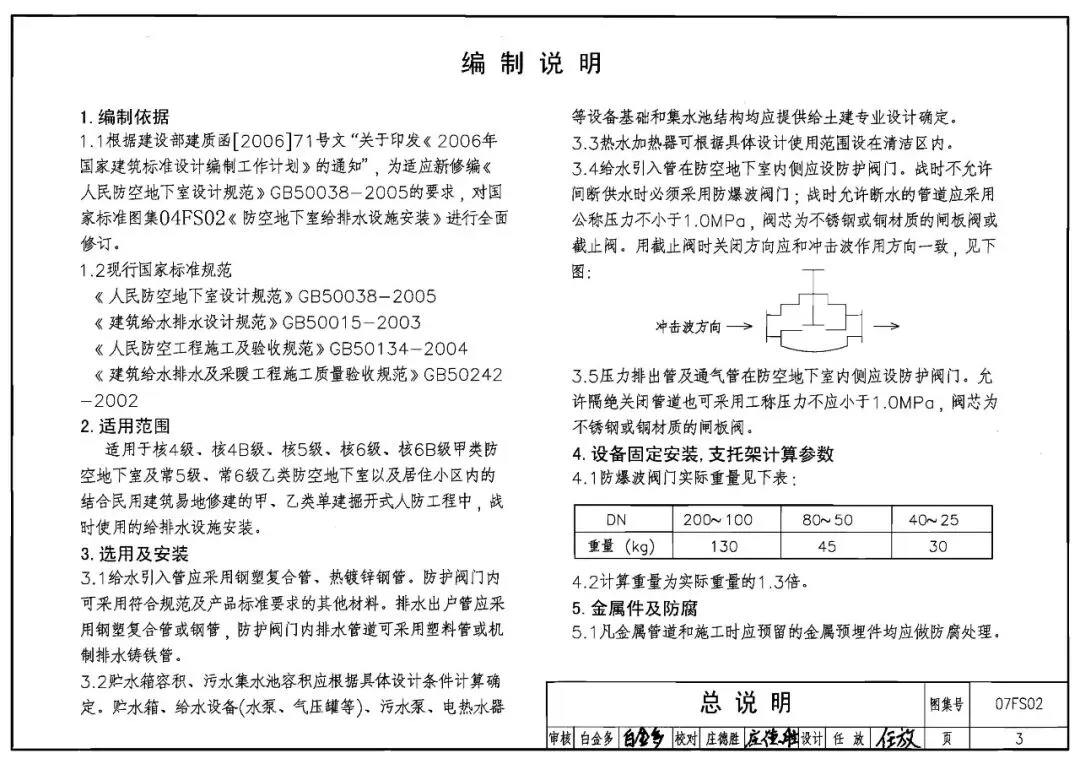

编制依据为建设部建质函〔2006〕71号文关于印发《2006年国家建筑标准设计编制工作计划》的通知，目的是适应《人民防空地下室设计规范》GB50038-2005的要求，对国家标准图集04FS02作全面修订。设计所用规范另有《建筑给水排水设计规范》GB50015-2003、《人民防空工程施工及验收规范》GB50134-2004。

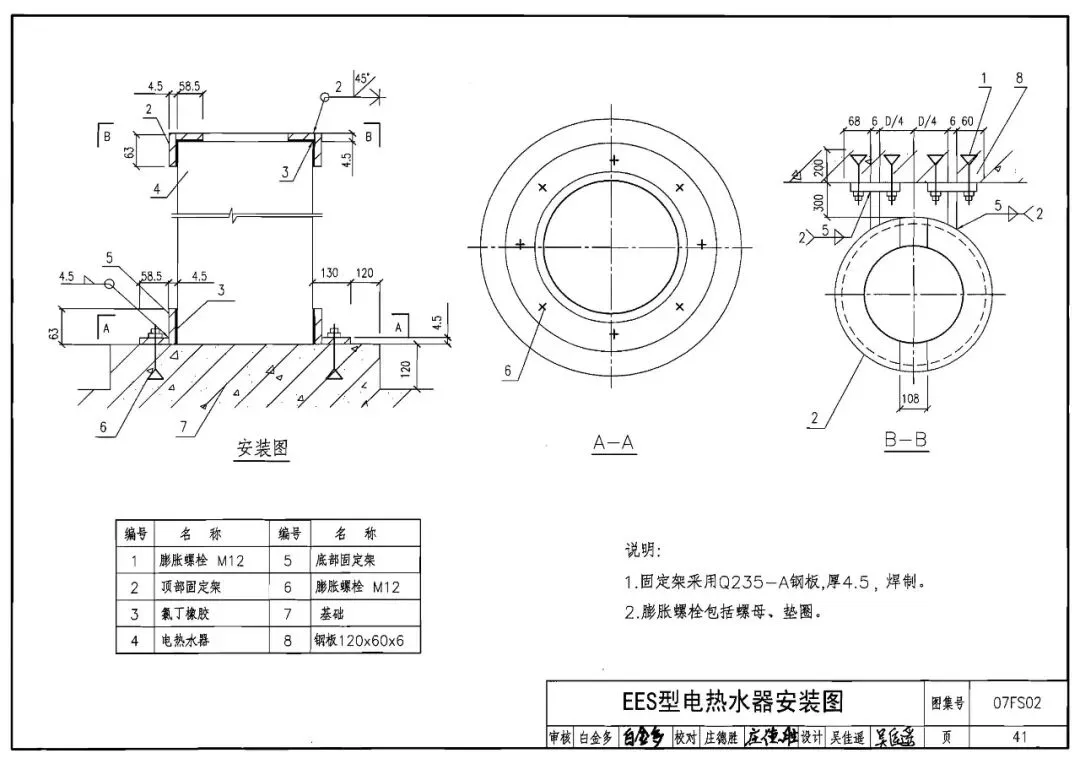

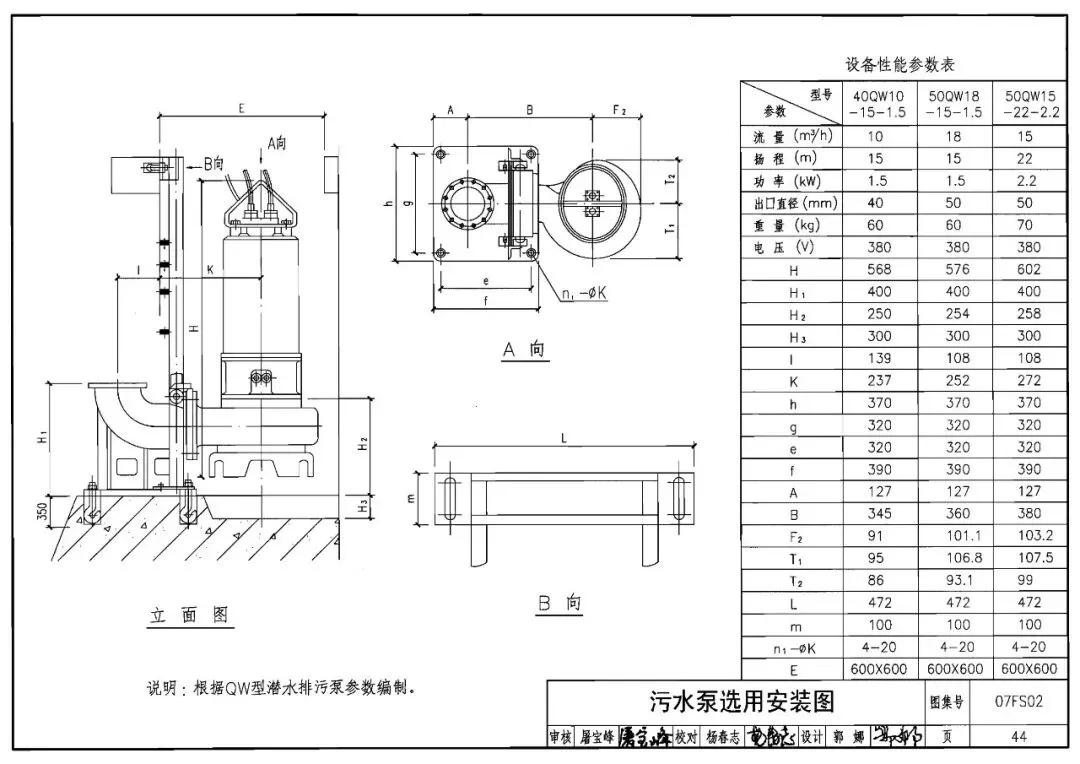

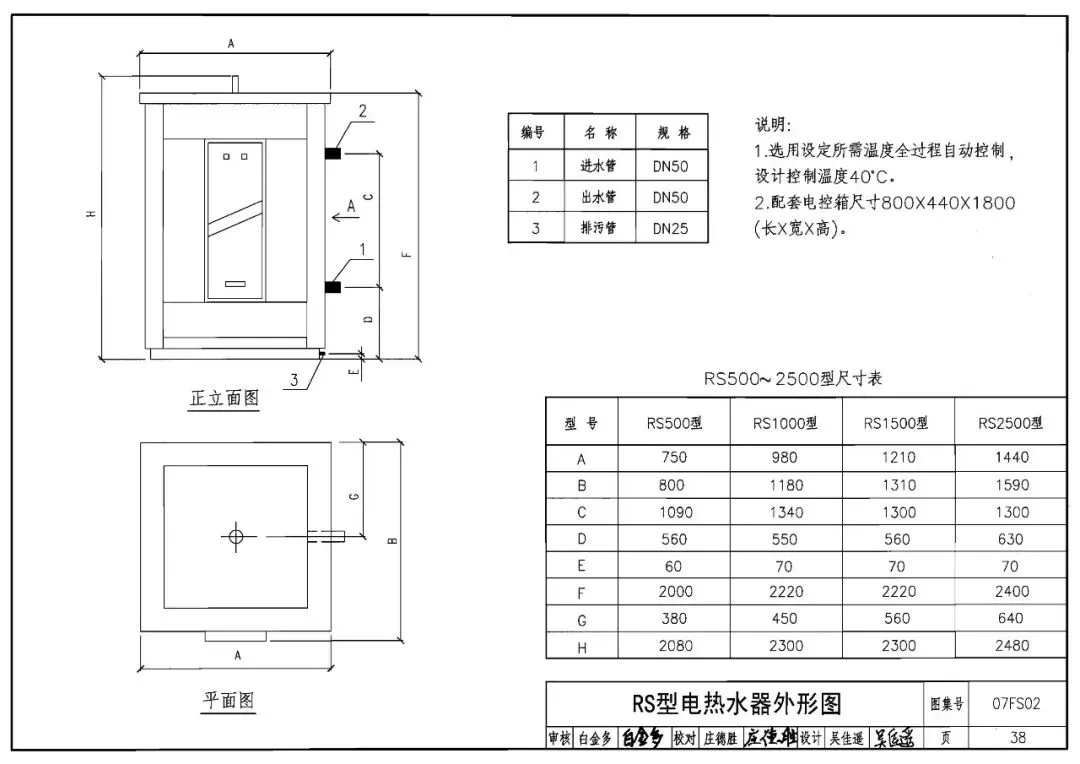

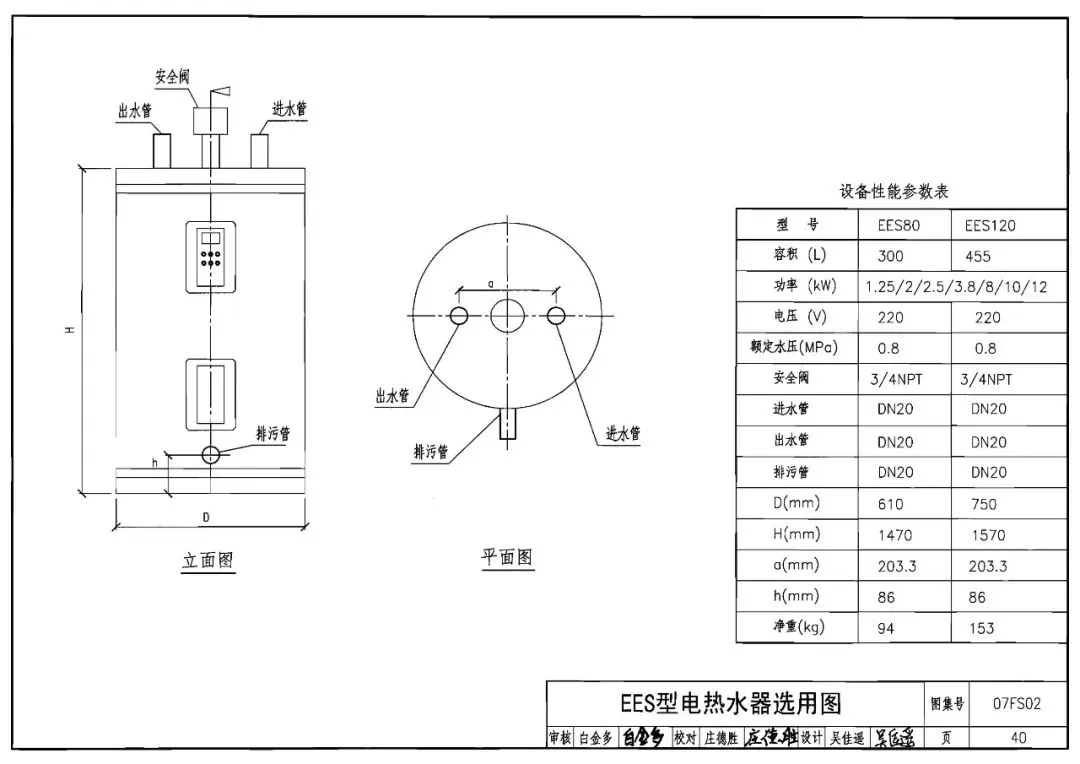

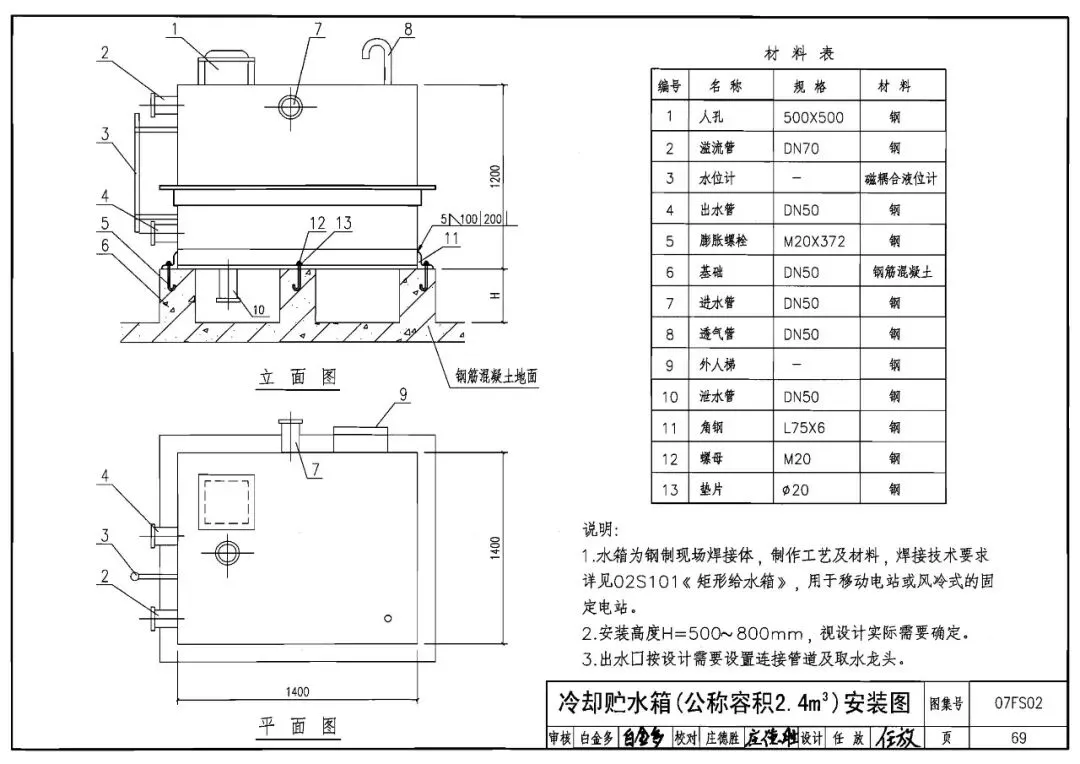

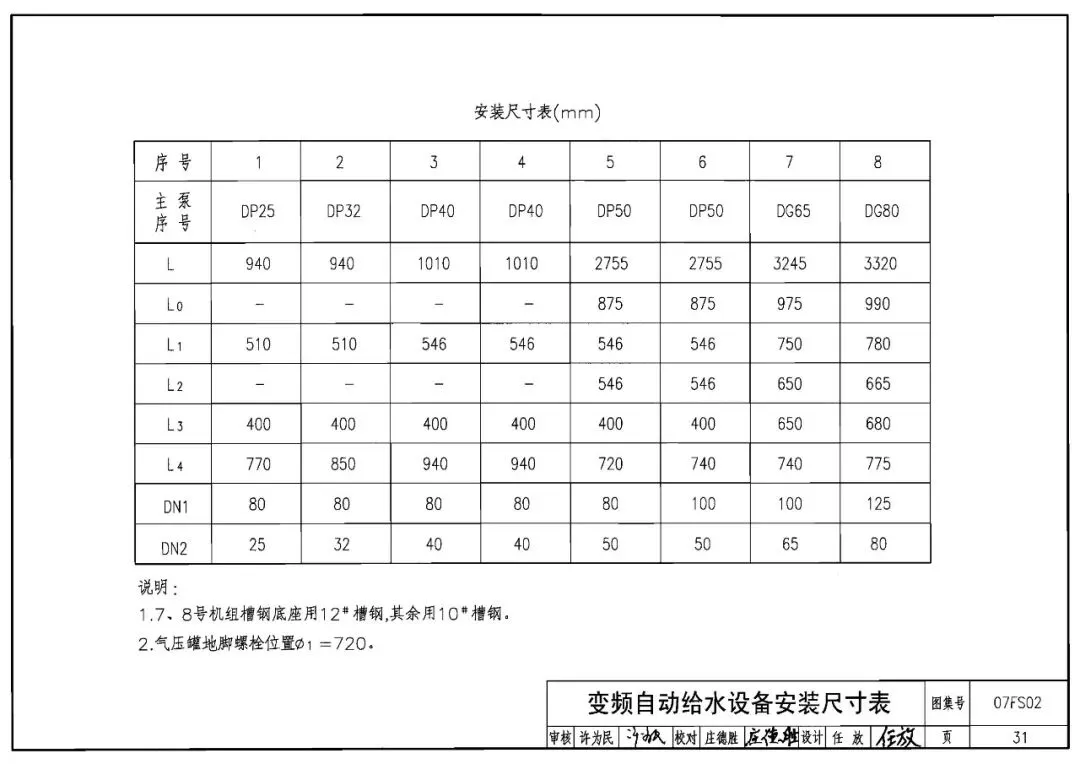

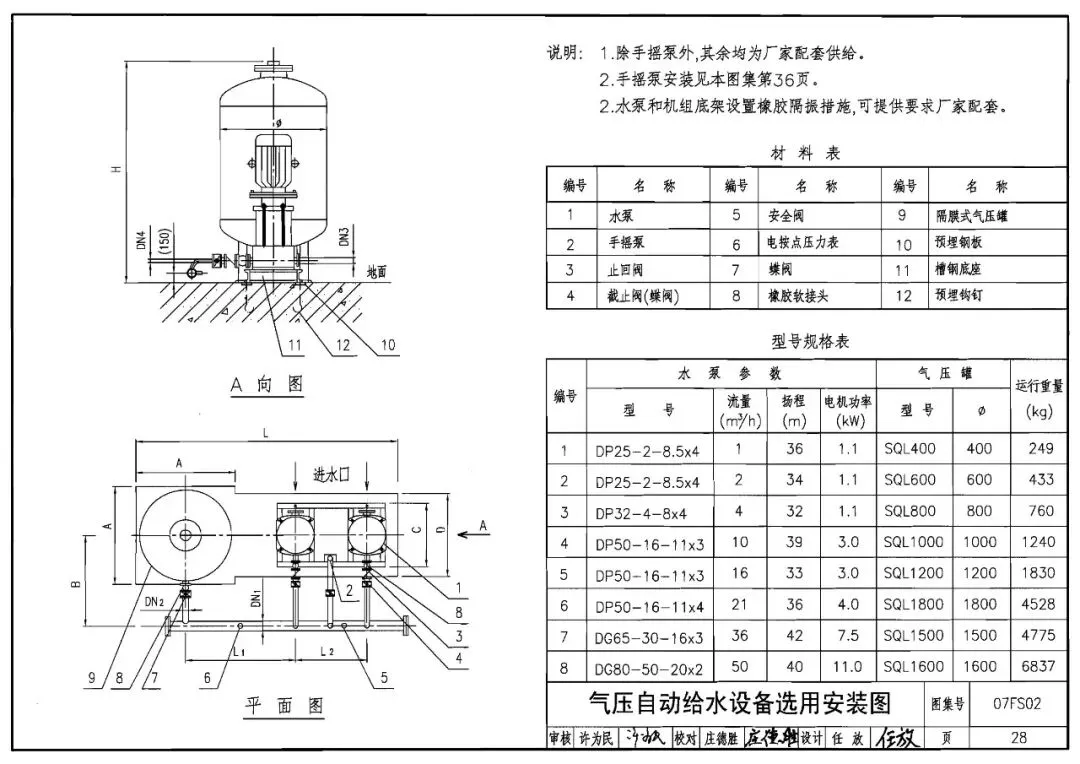

本图集适用于核4级、核4B级、核5级、核6级、核6B级甲类防空地下室及常5级、常6级乙类防空地下室，以及居住小区内结合民用建筑易地修建的甲、乙类单建掘开式人防工程中战时使用的给排水设施安装。贮水箱、给水设备、污水泵、电热水器等设备基础和集水池结构，均应提供给土建专业设计确定。

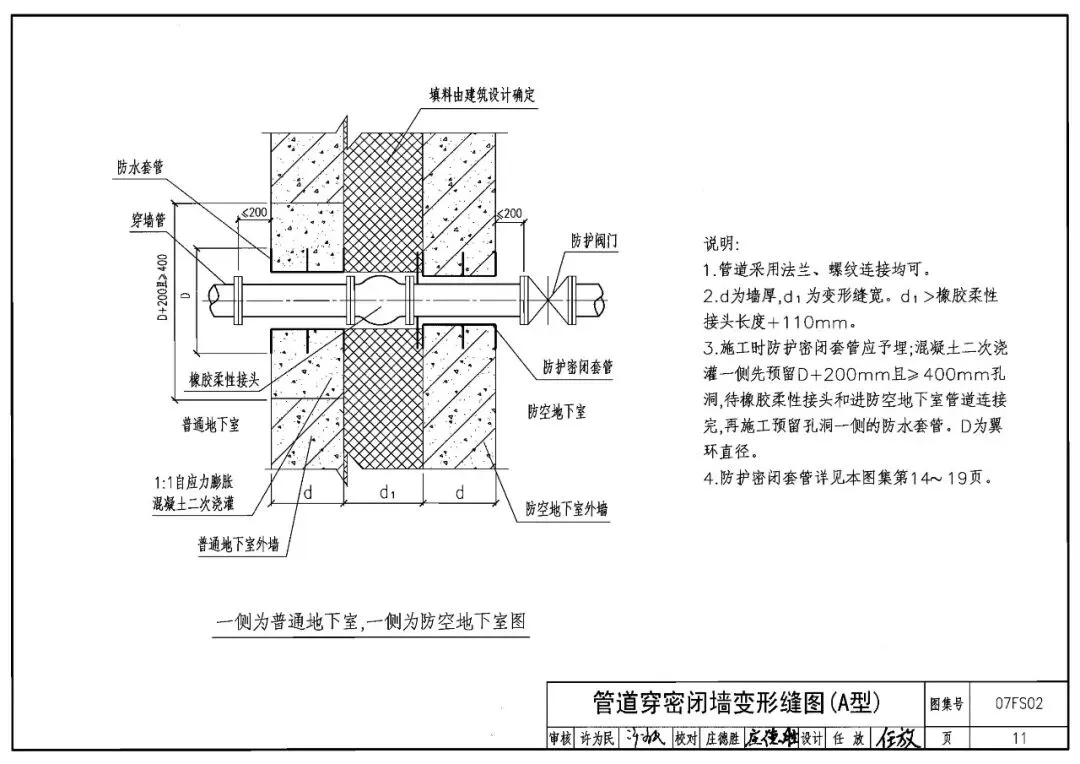

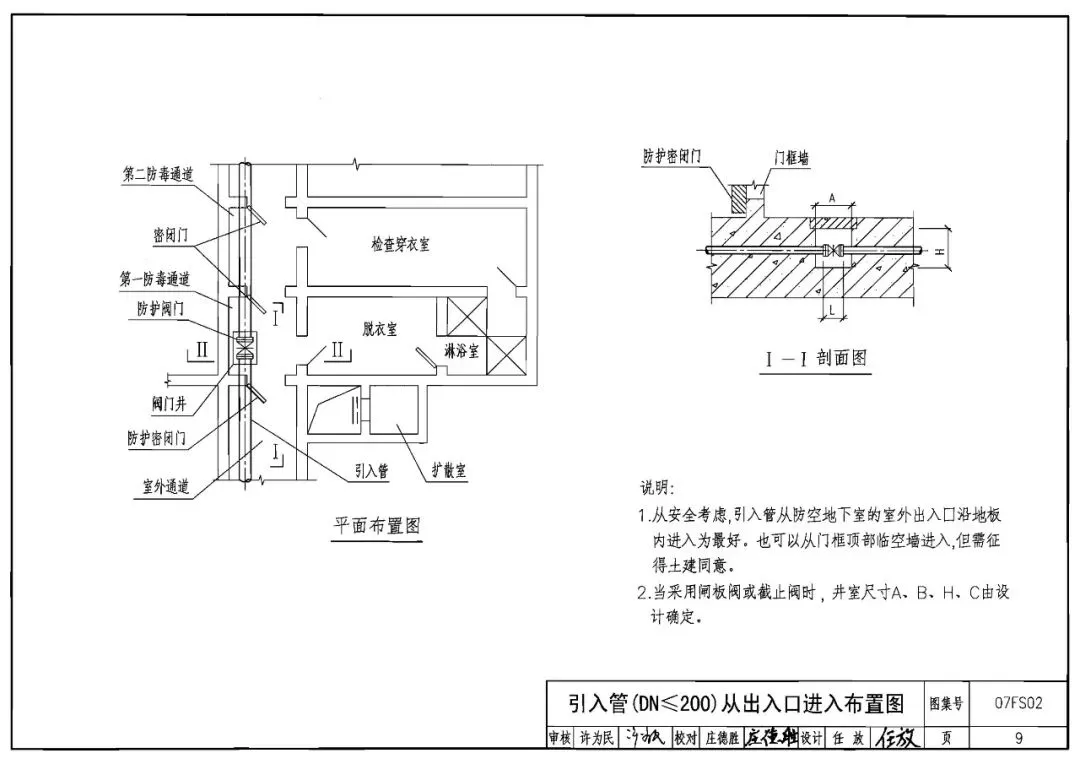

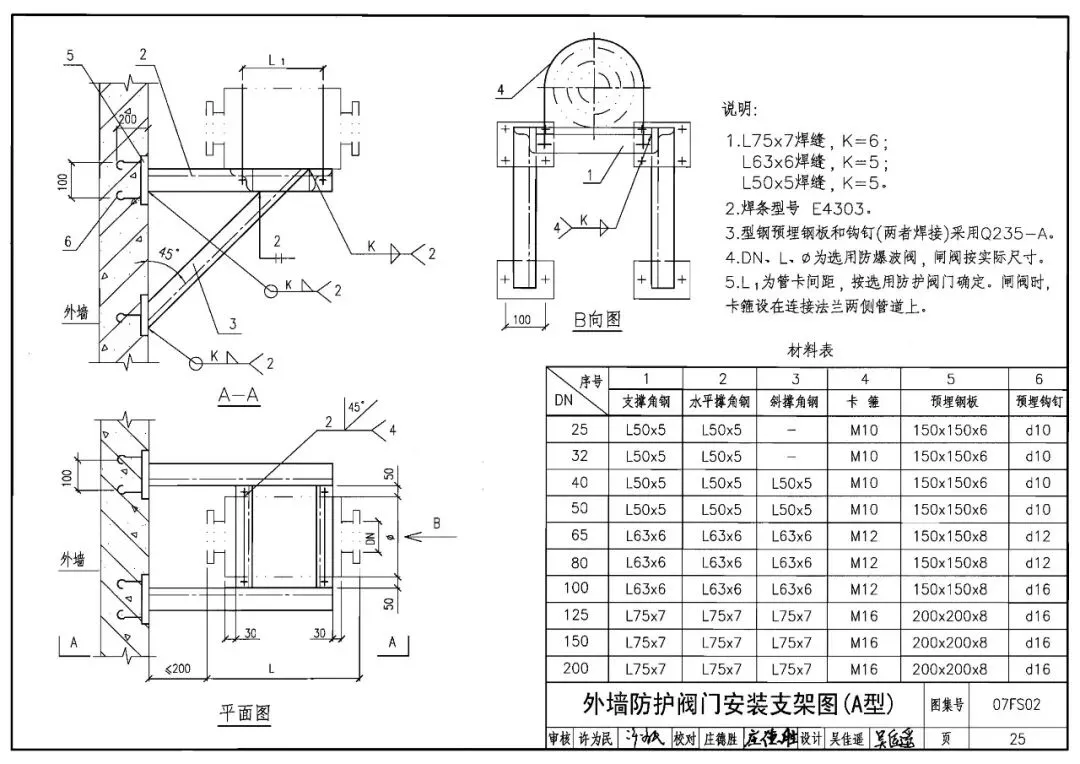

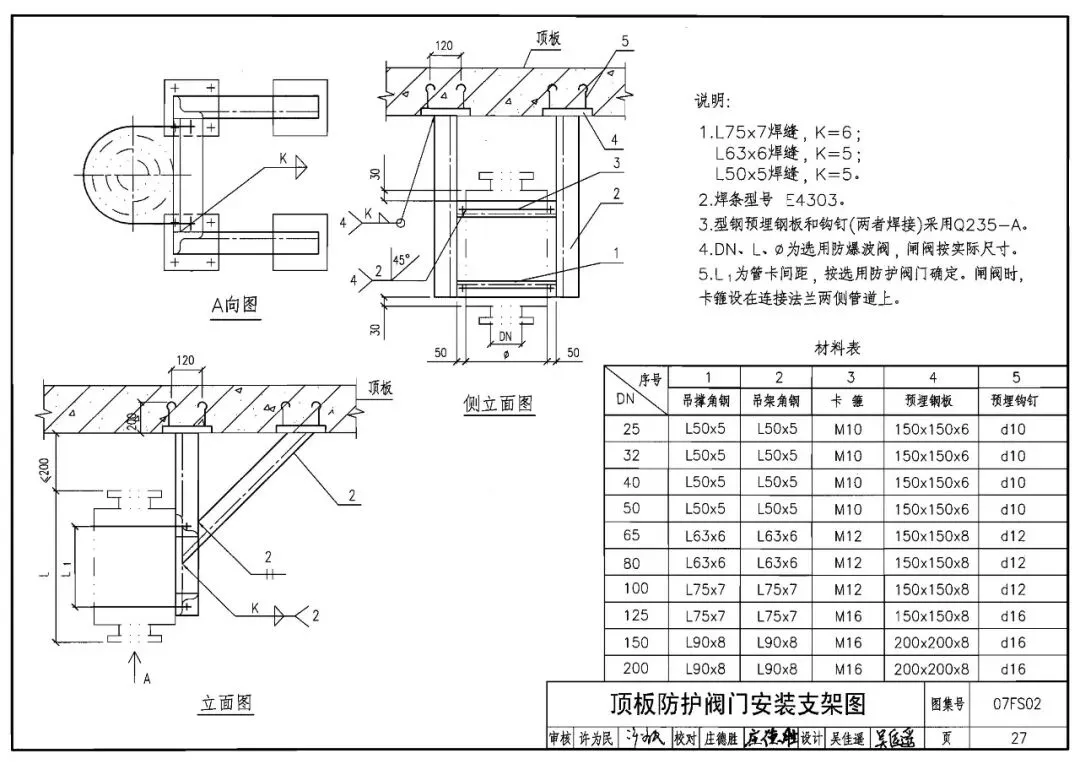

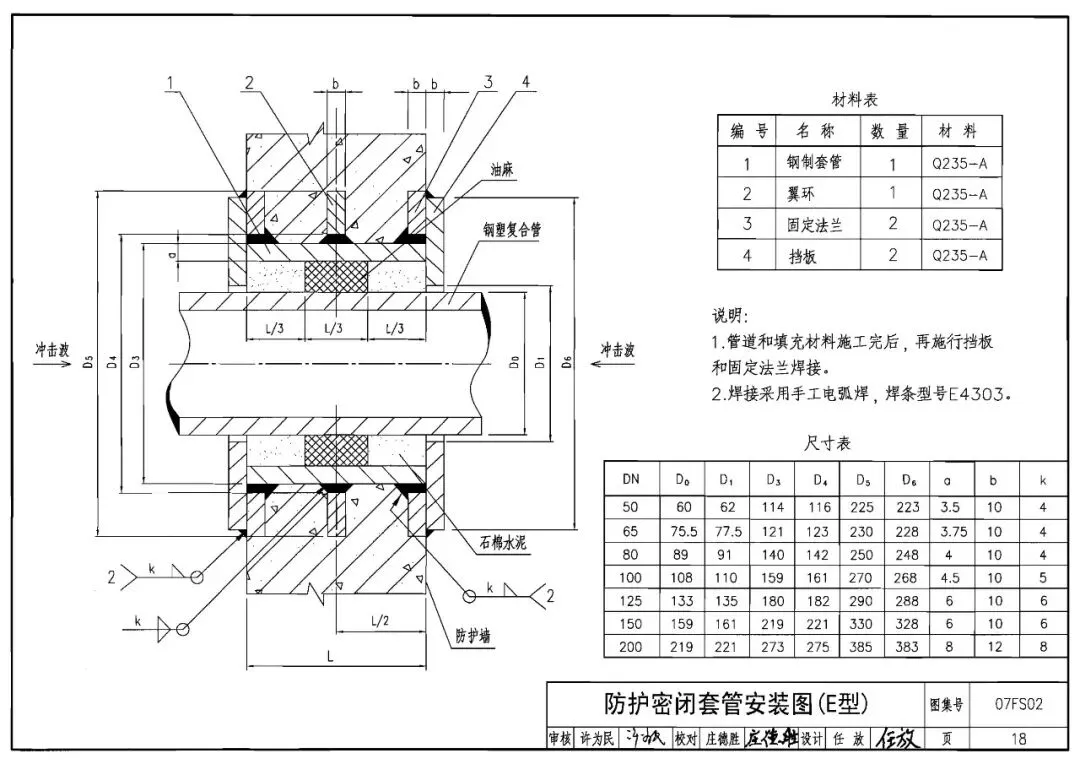

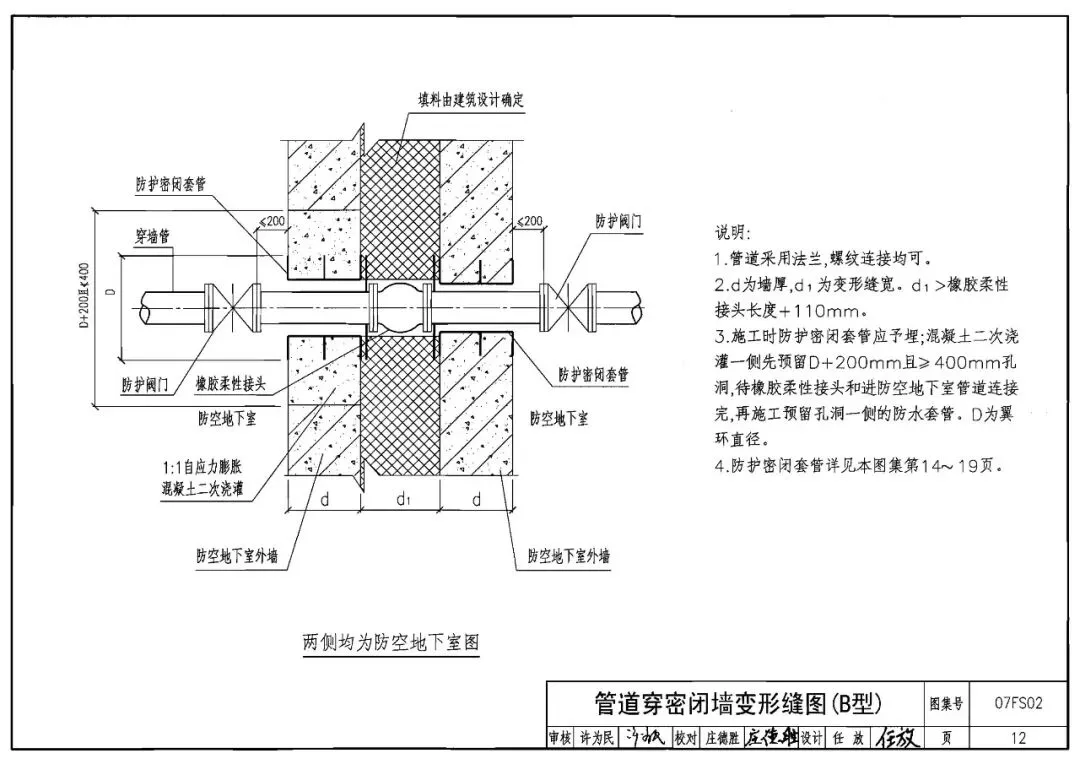

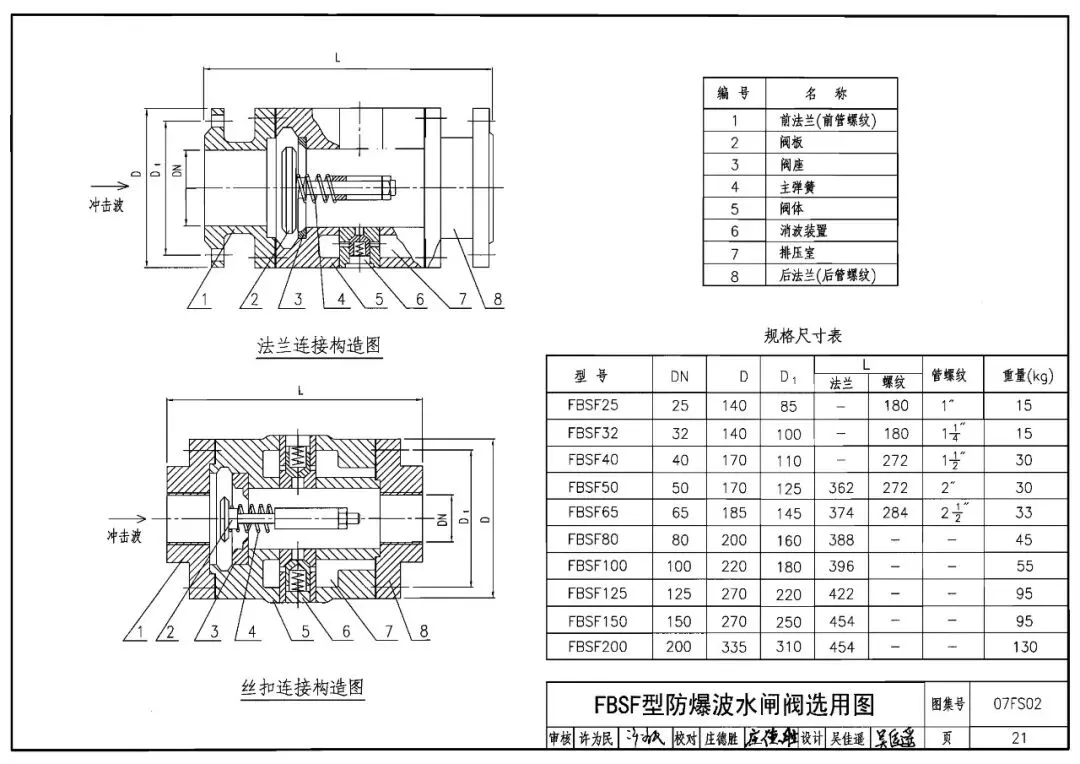

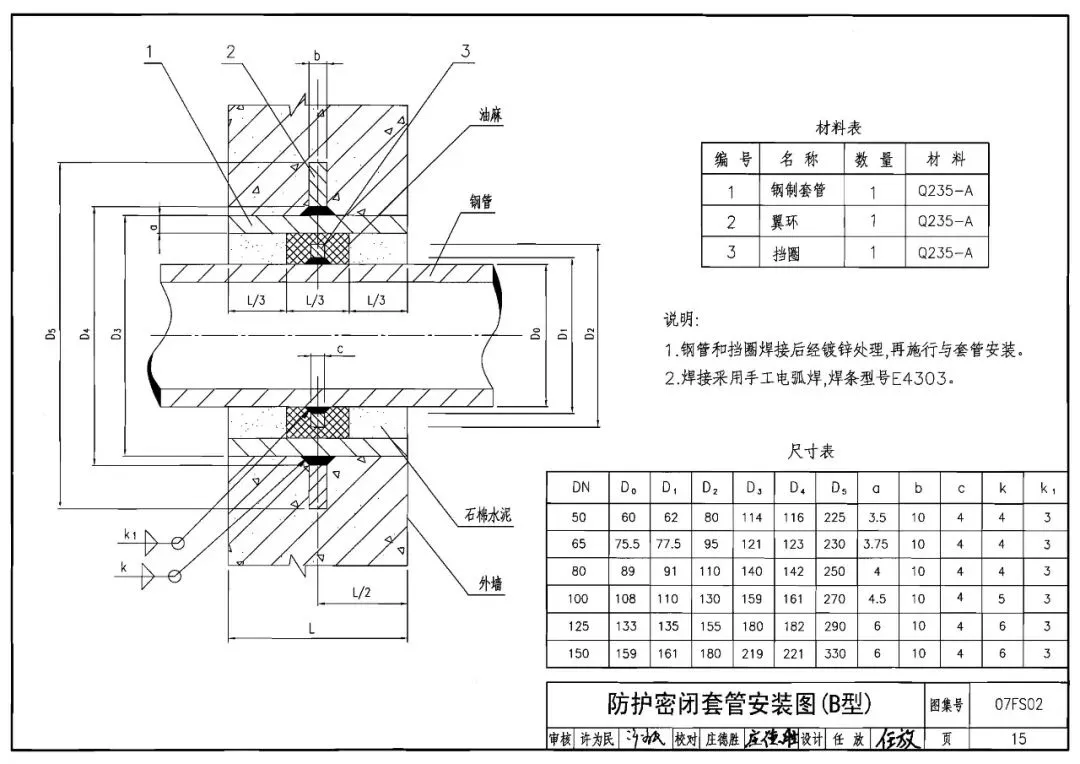

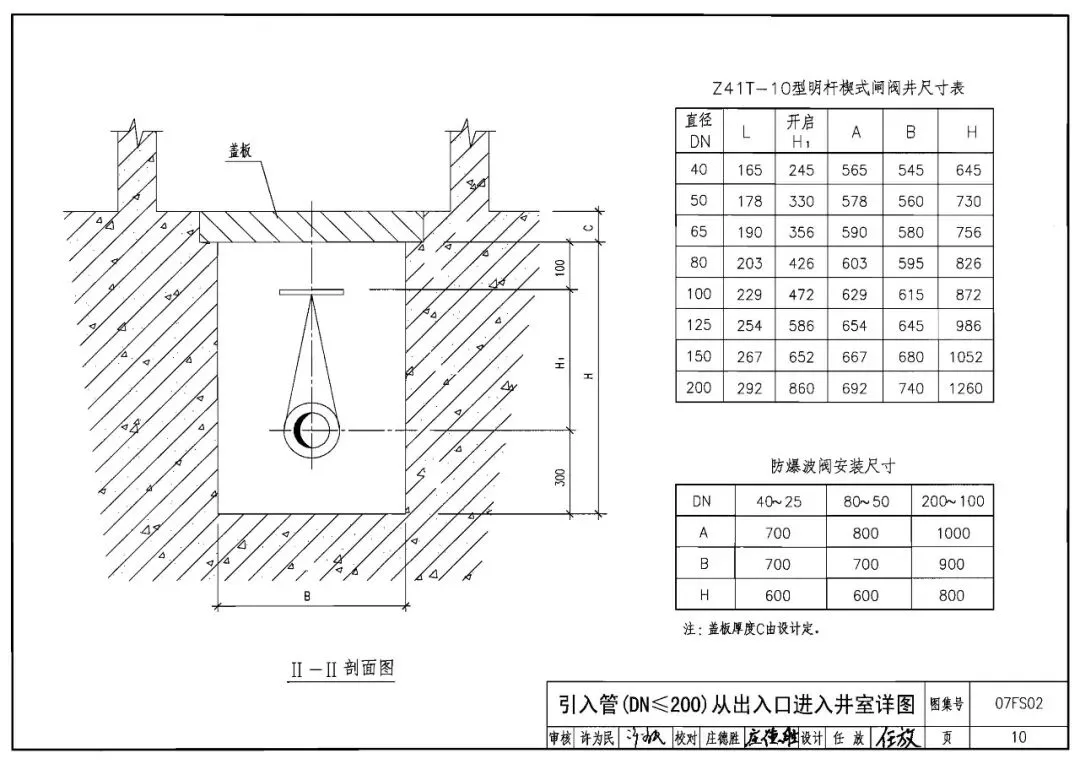

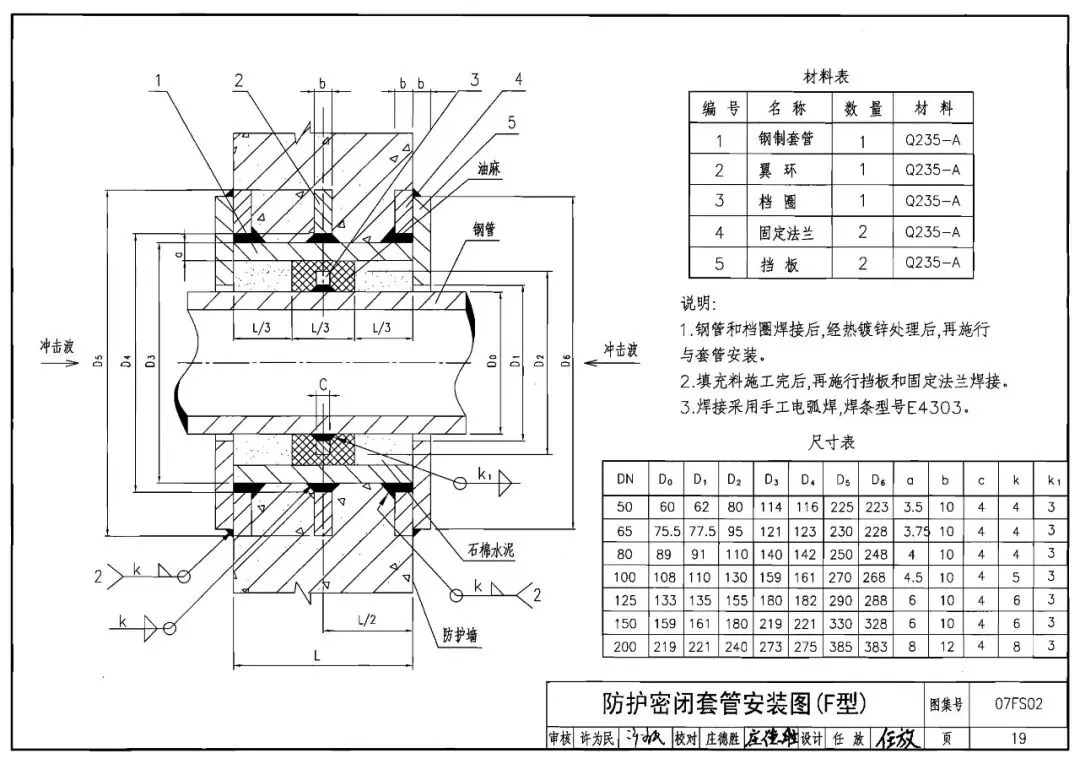

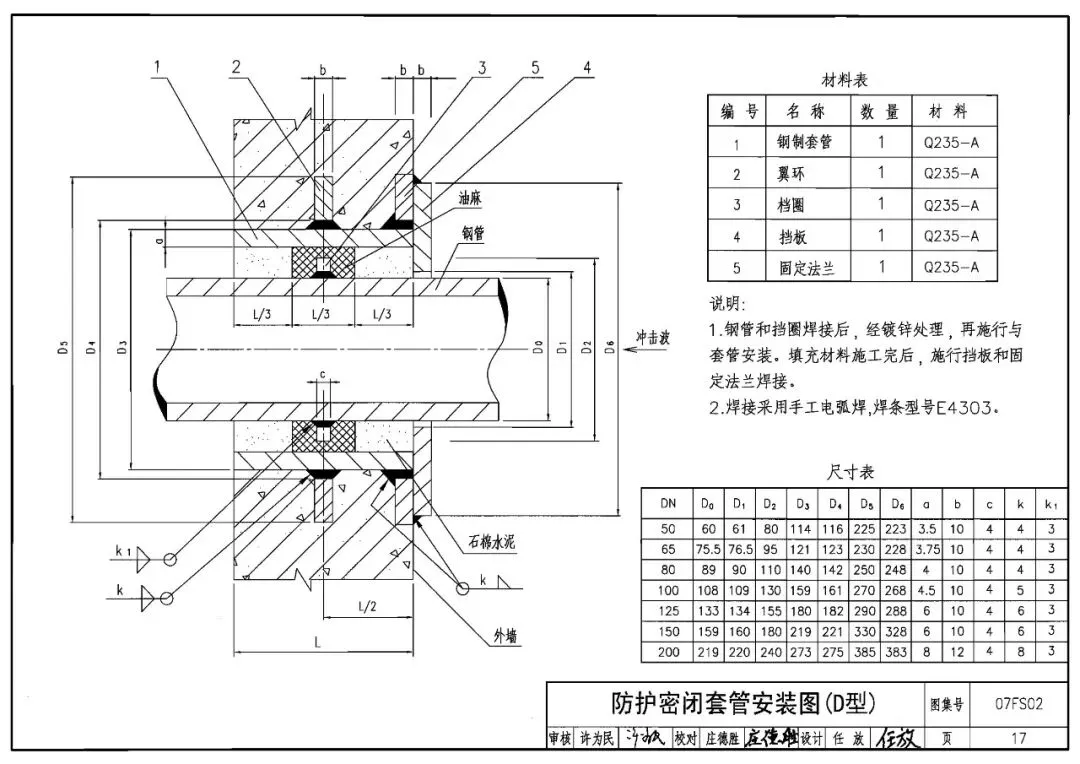

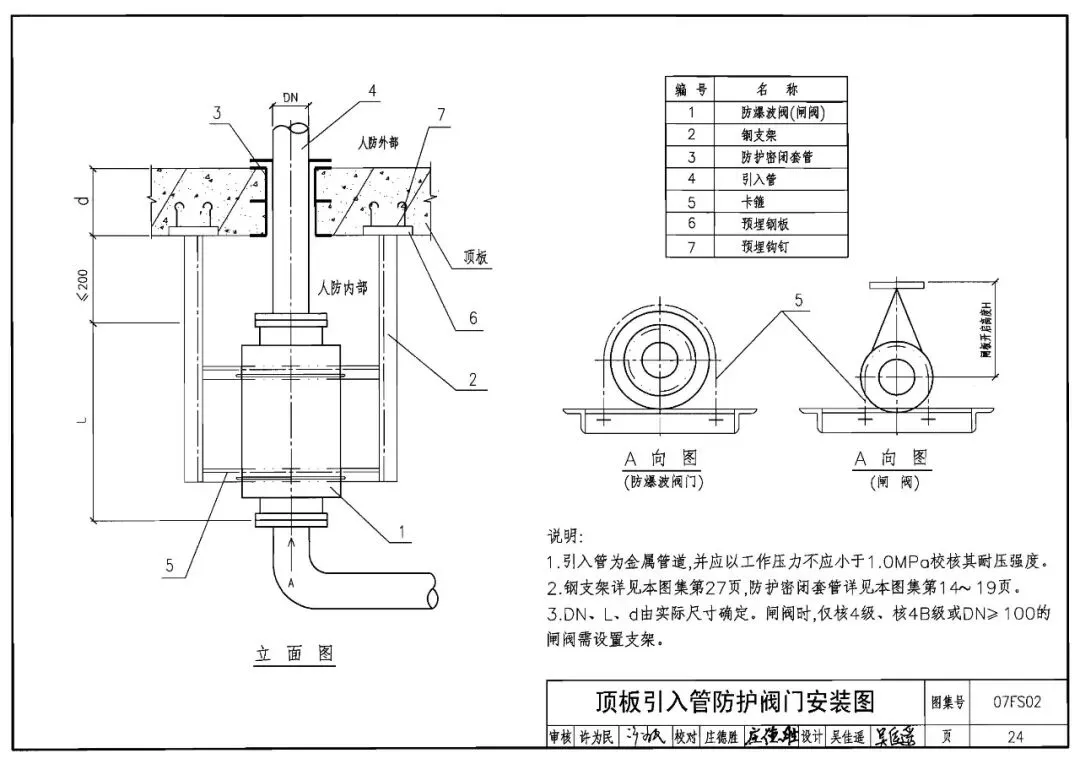

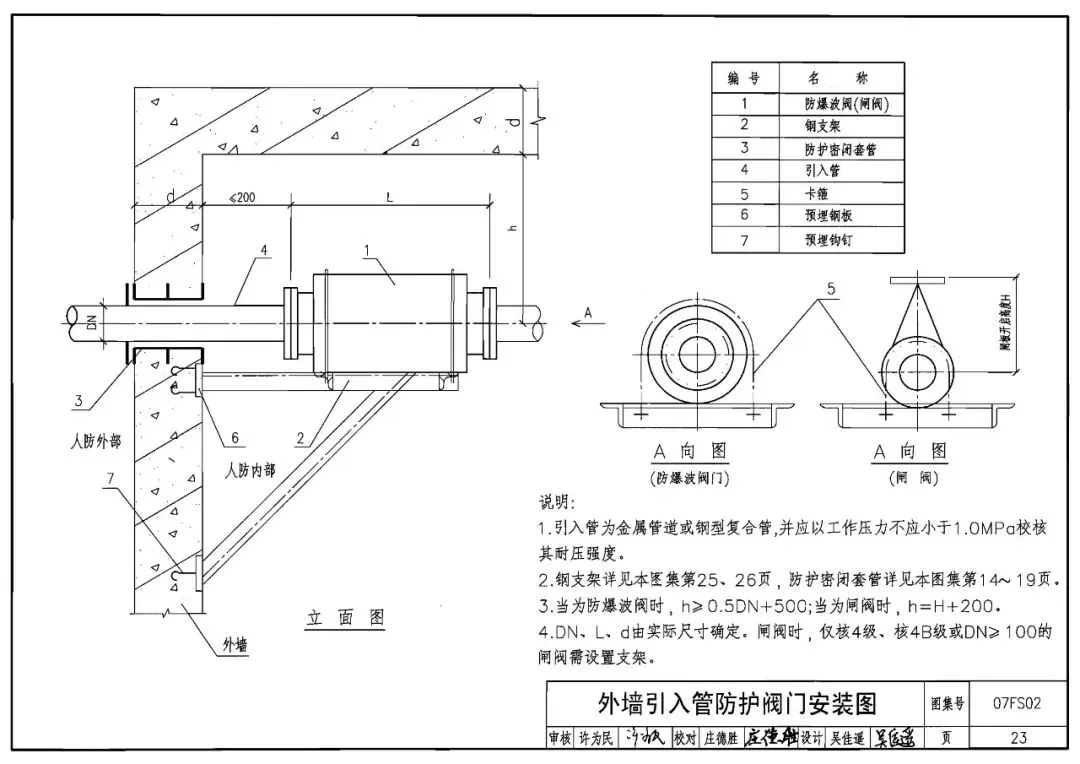

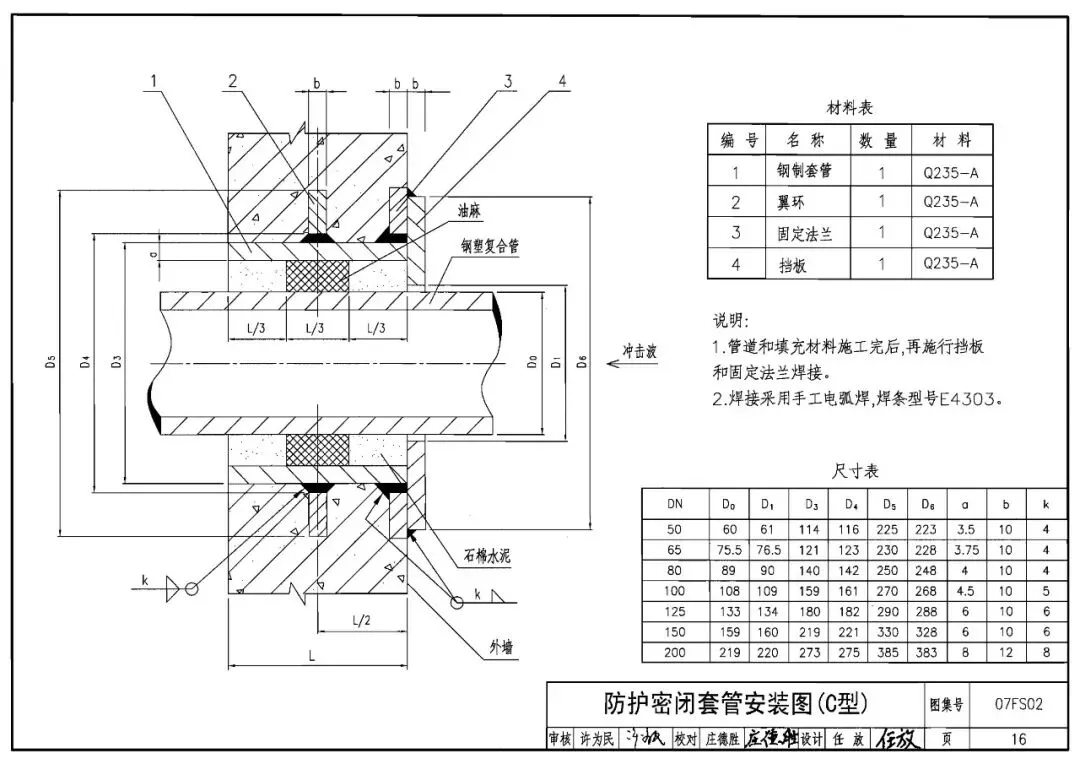

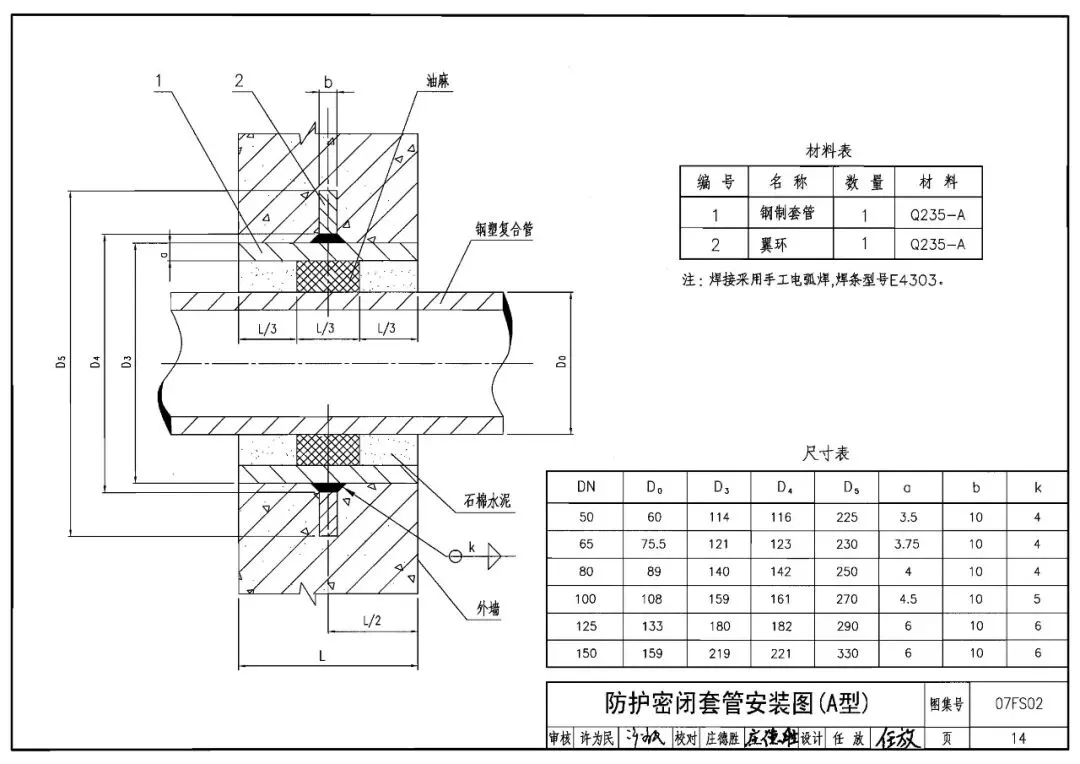

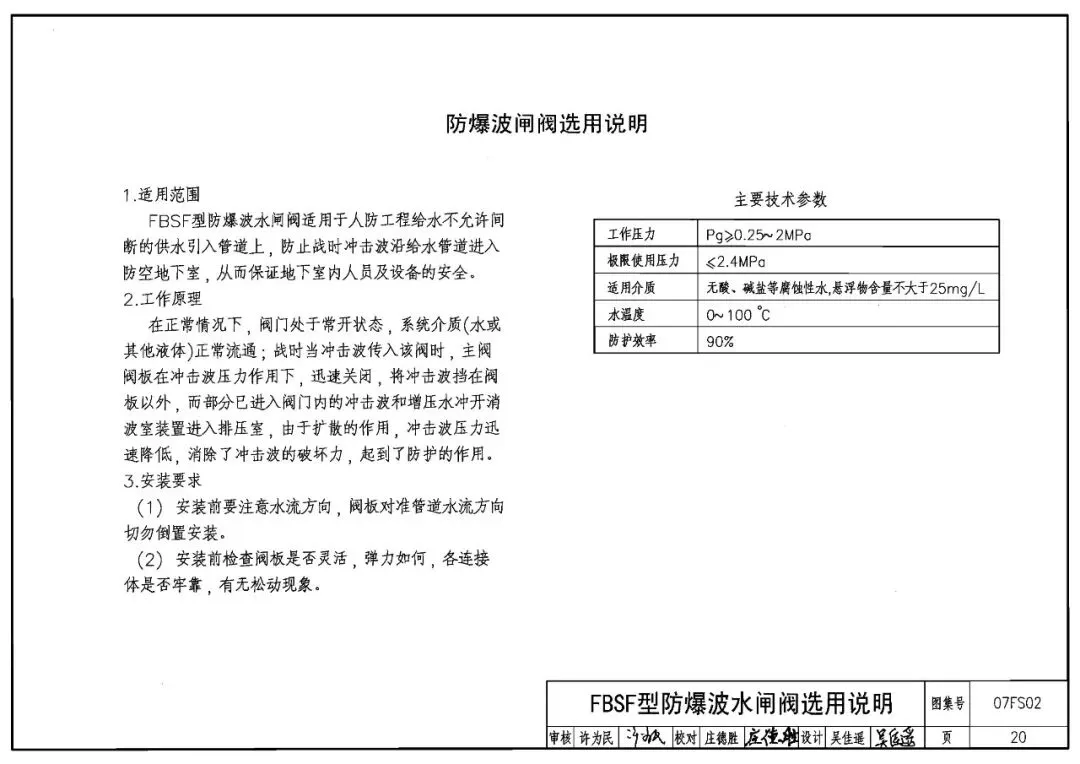

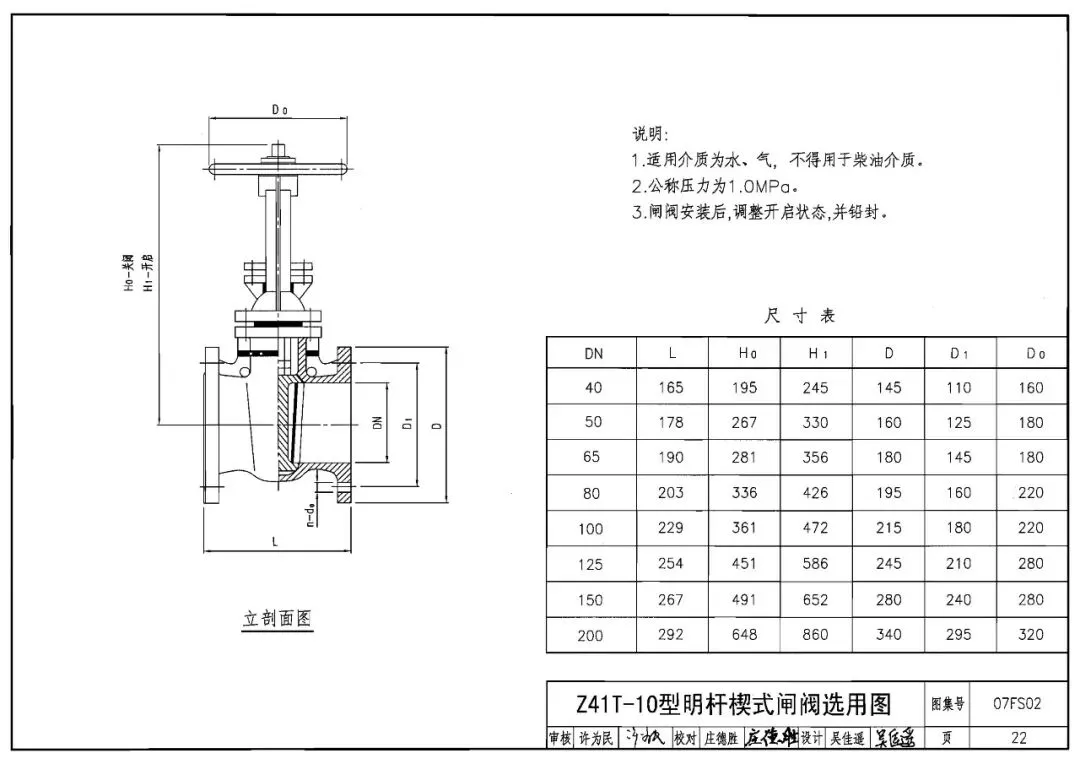

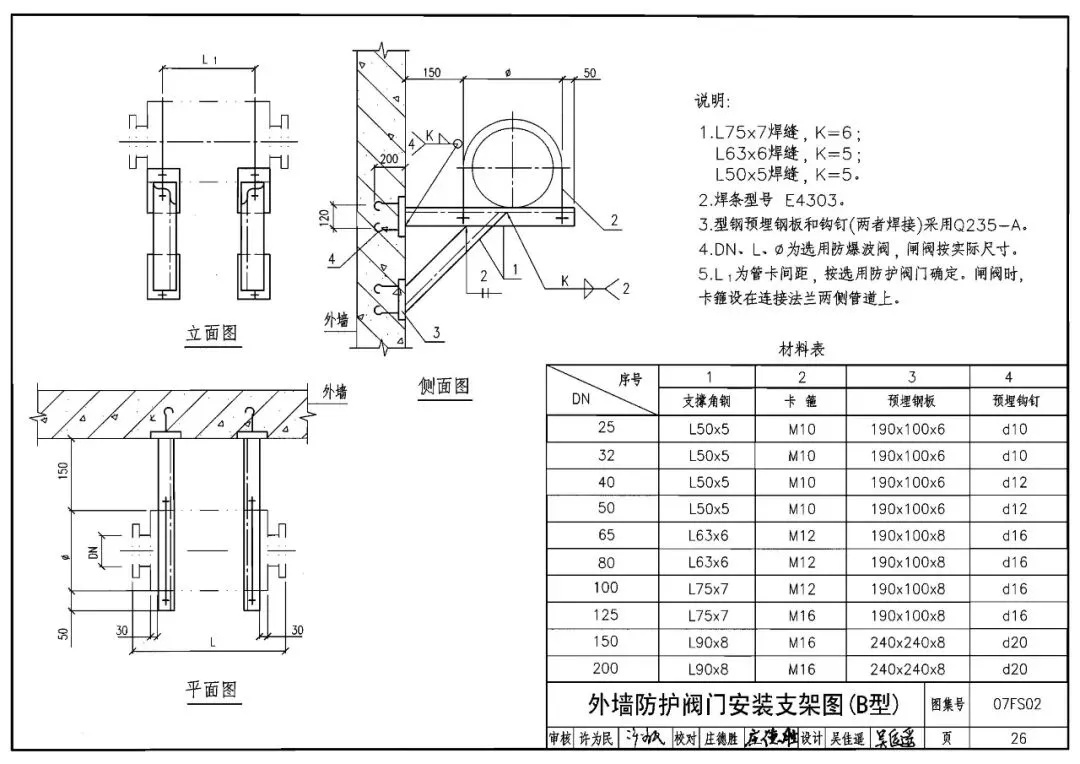

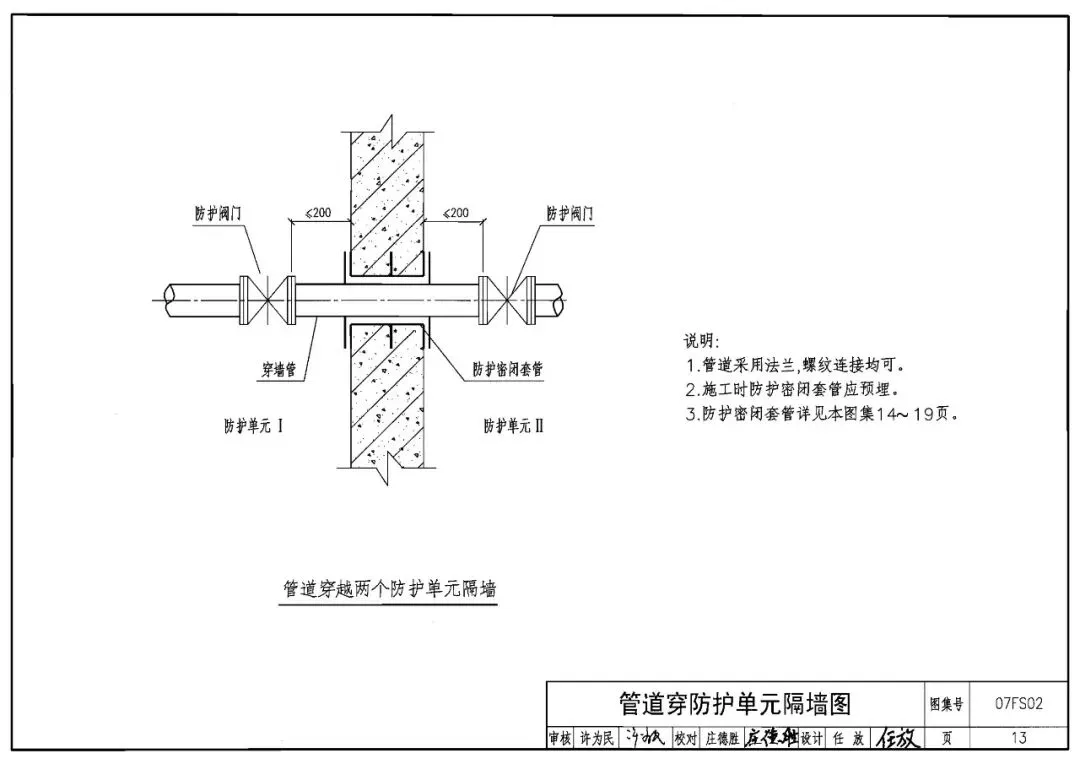

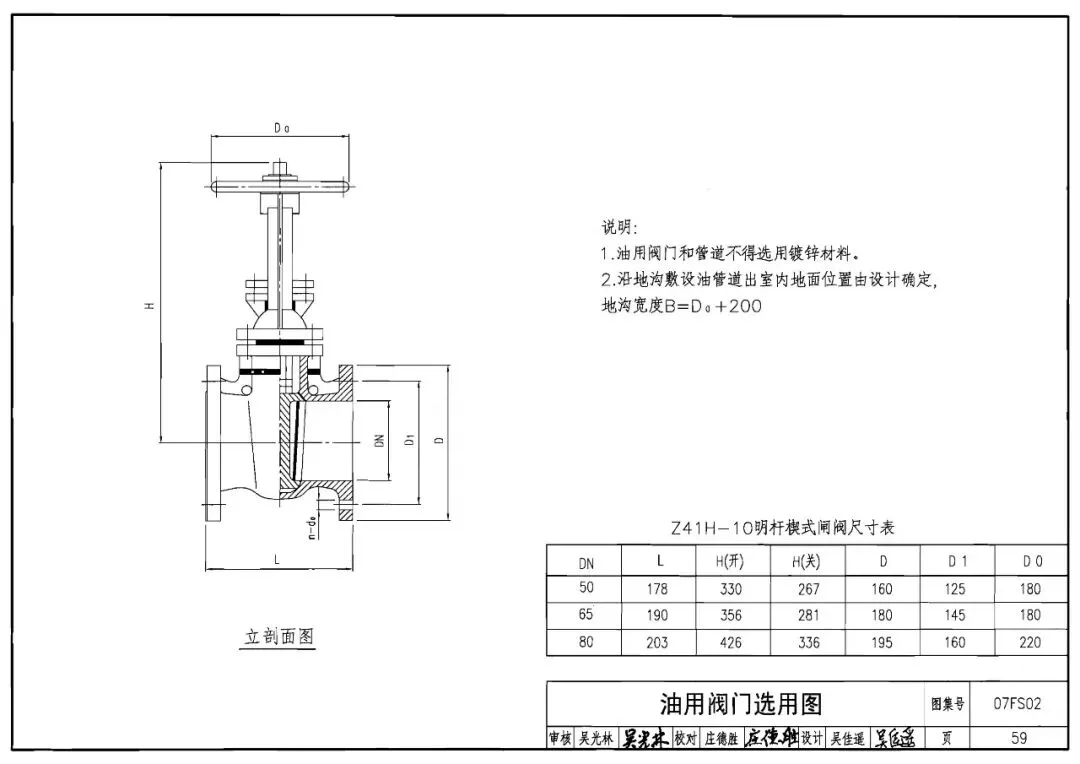

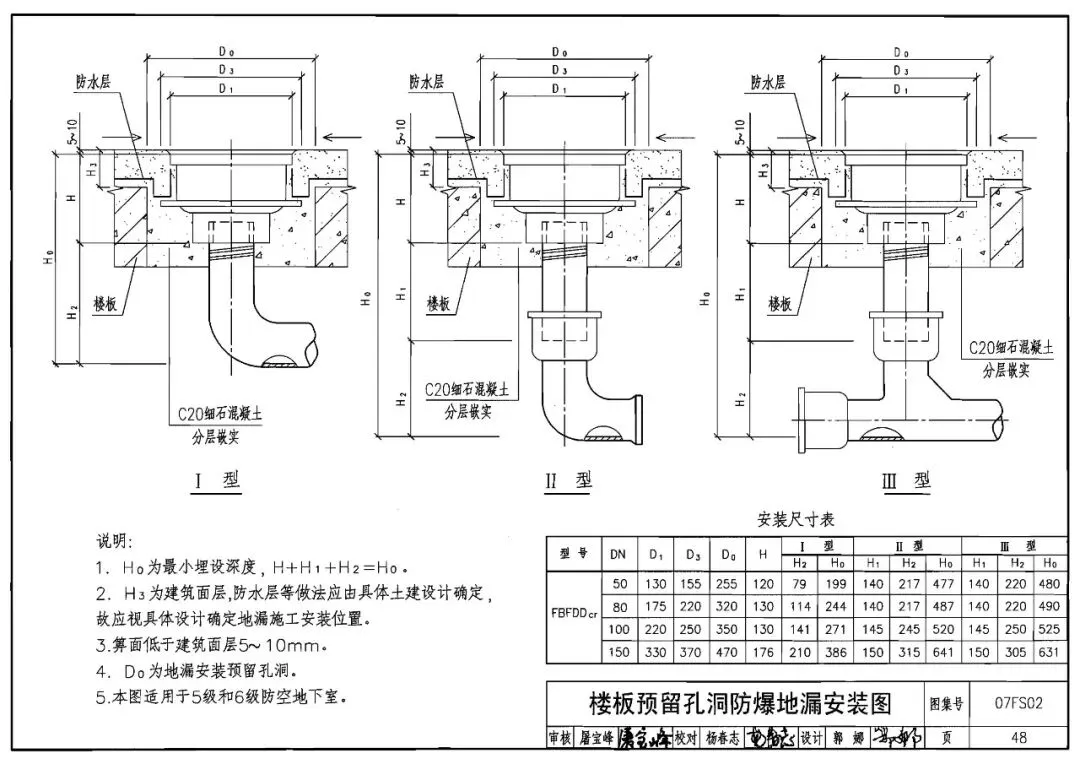

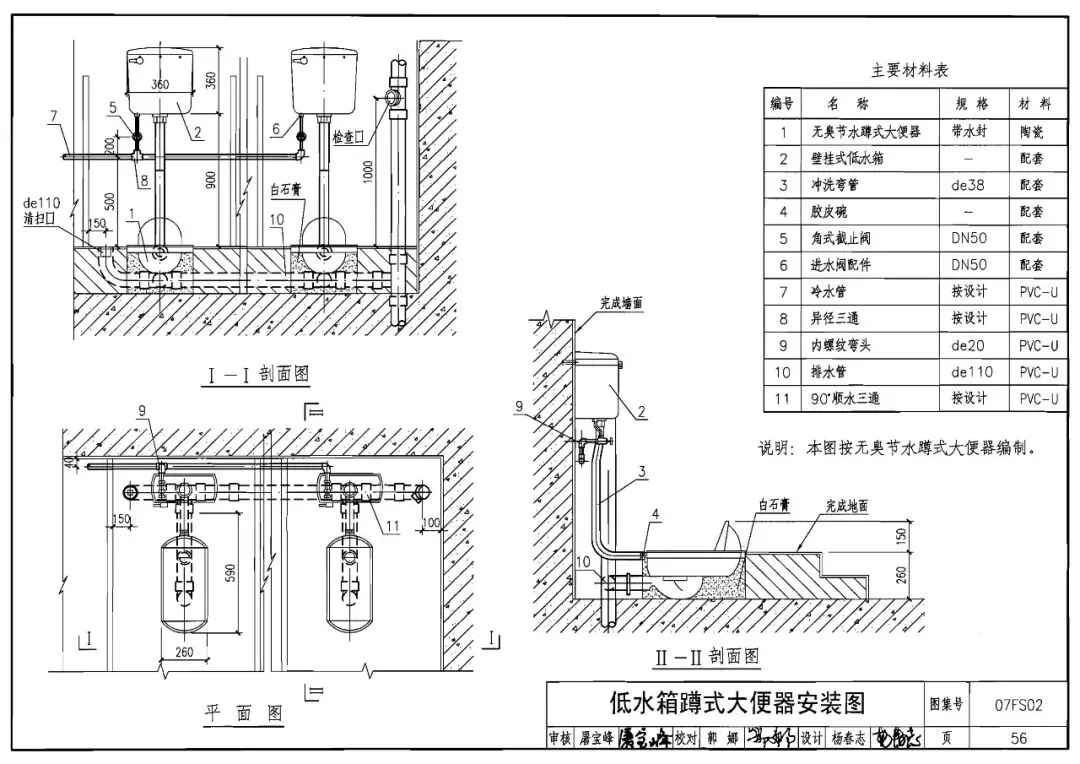

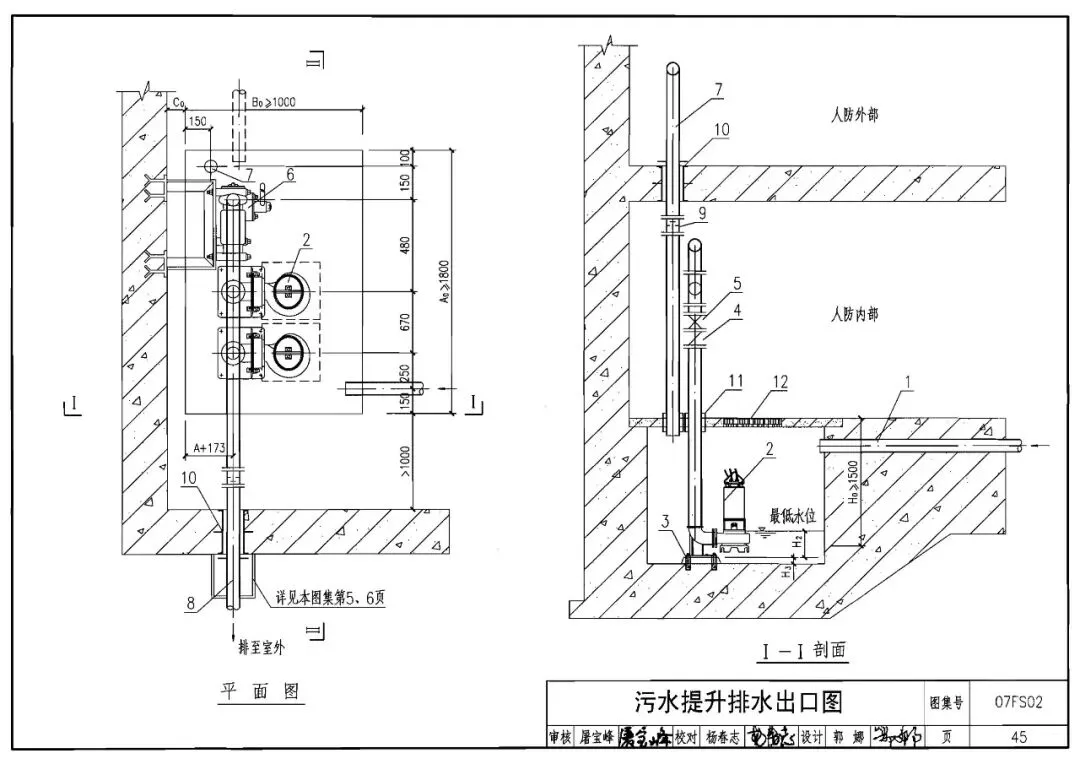

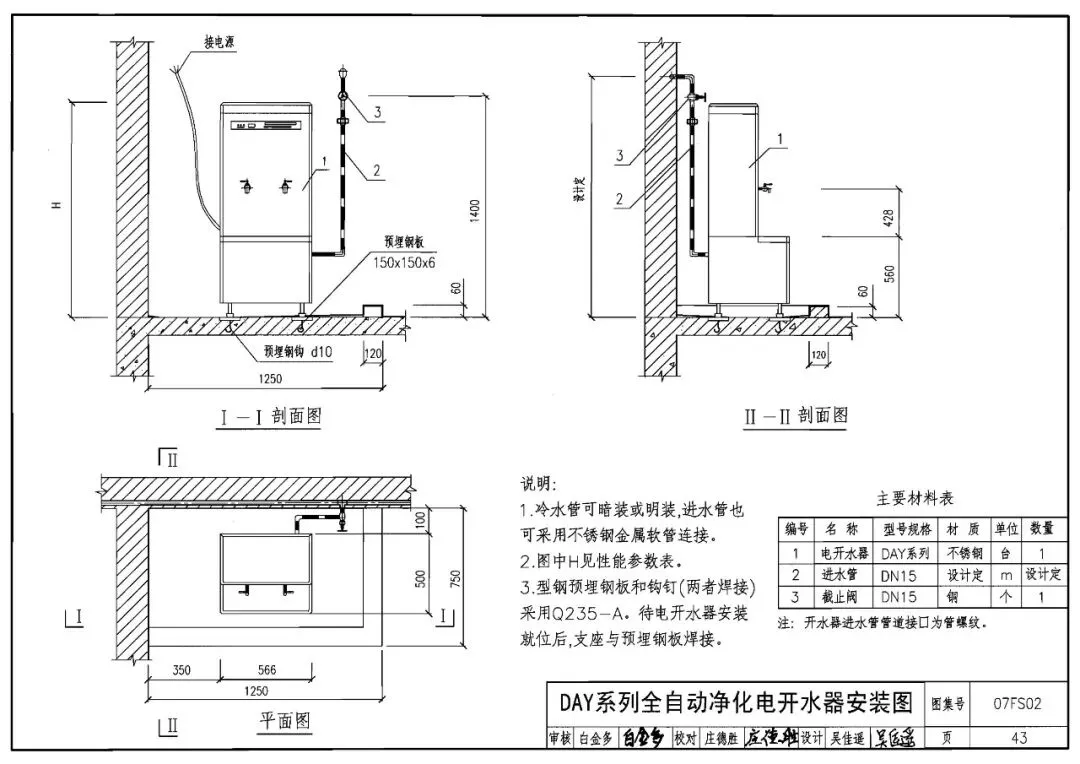

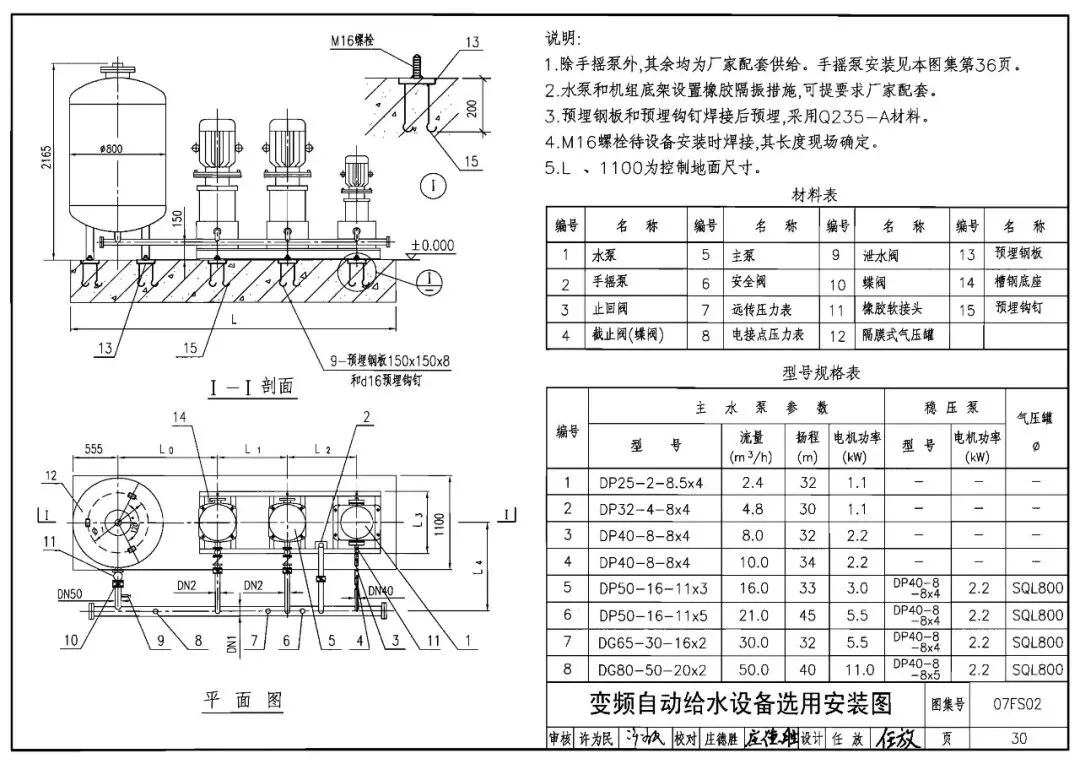

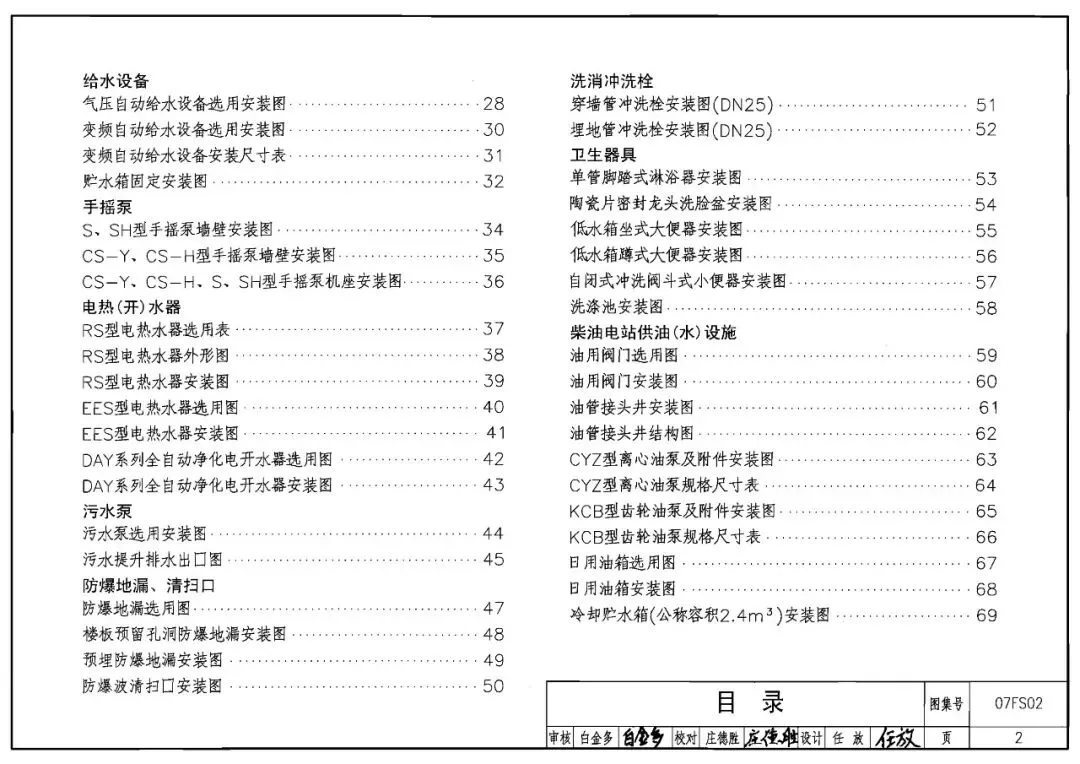

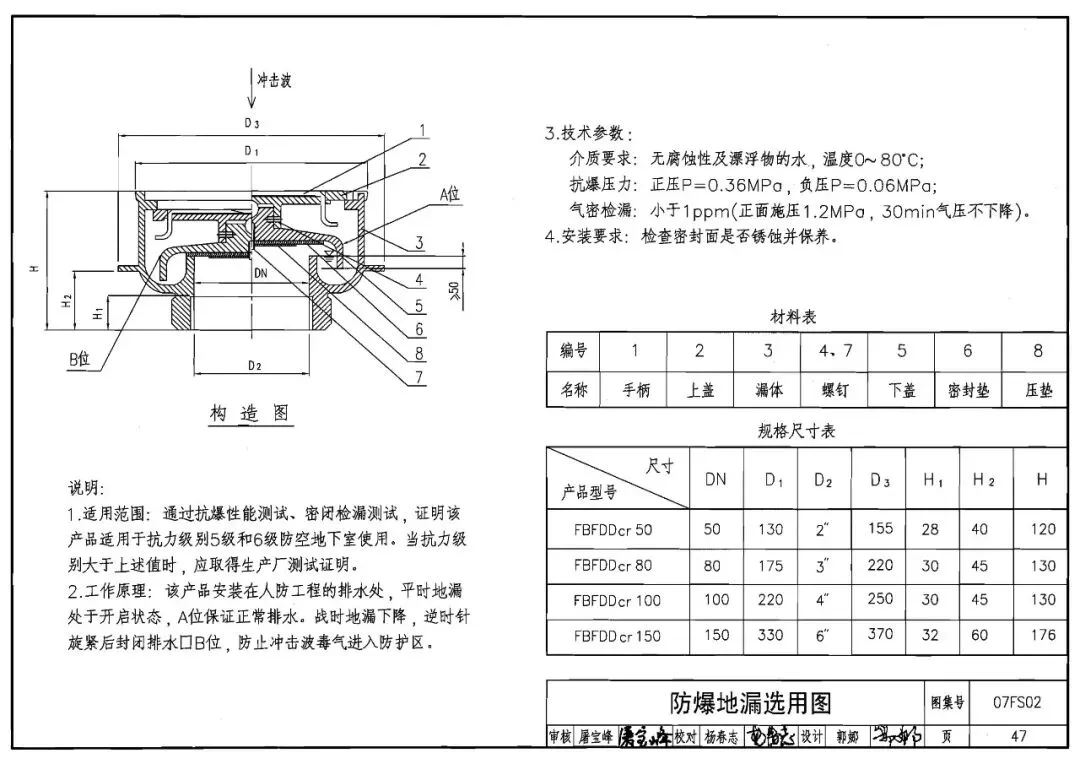

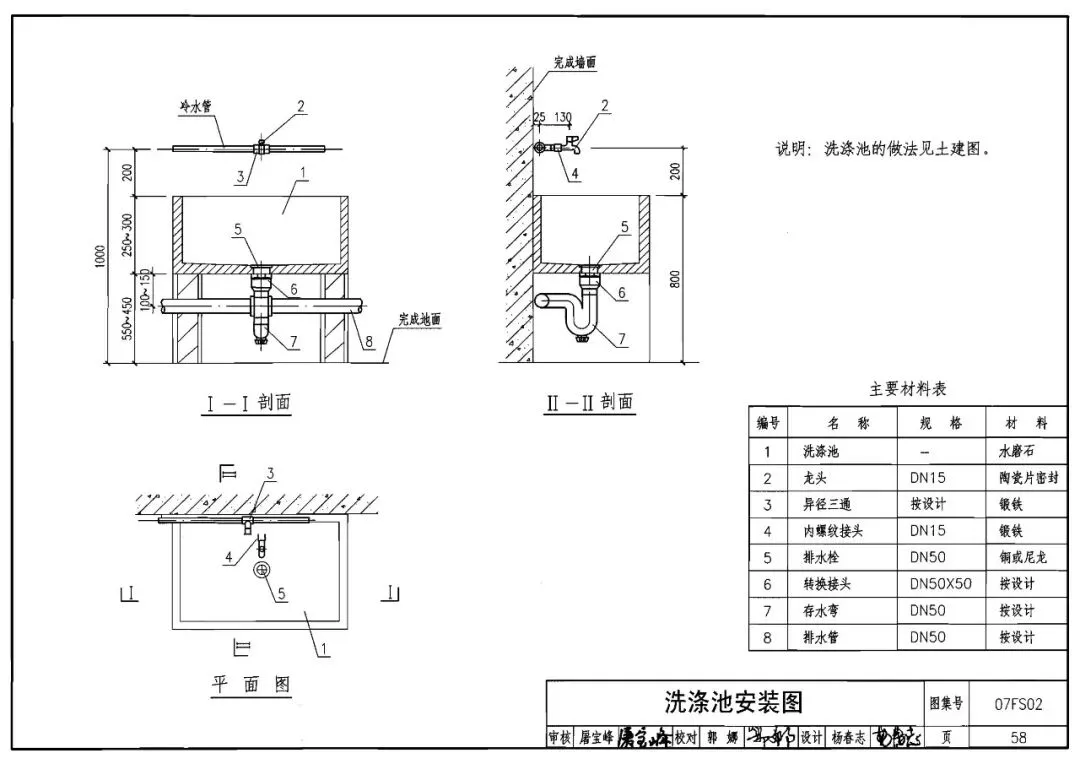

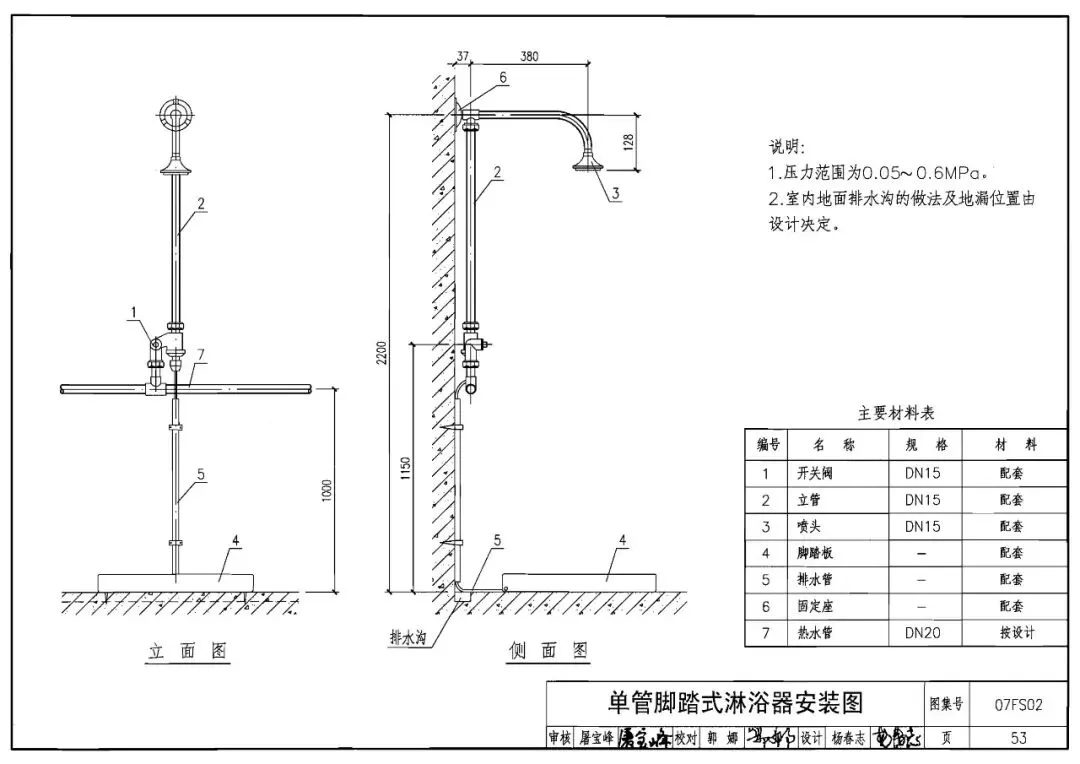

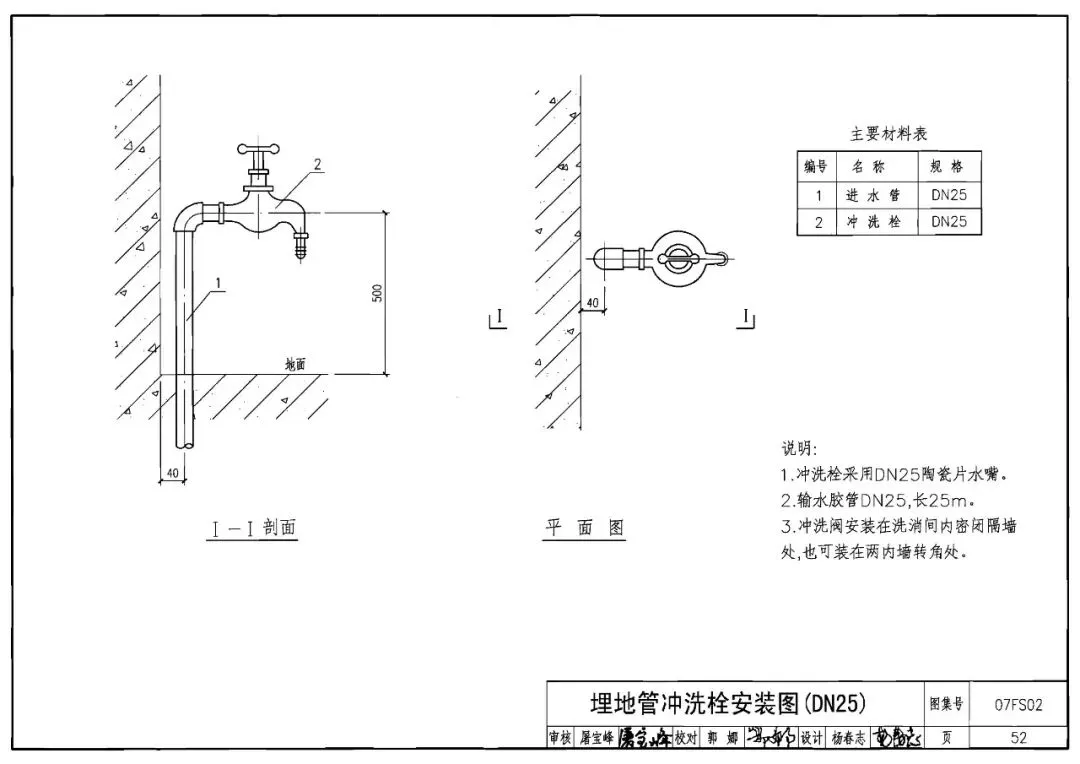

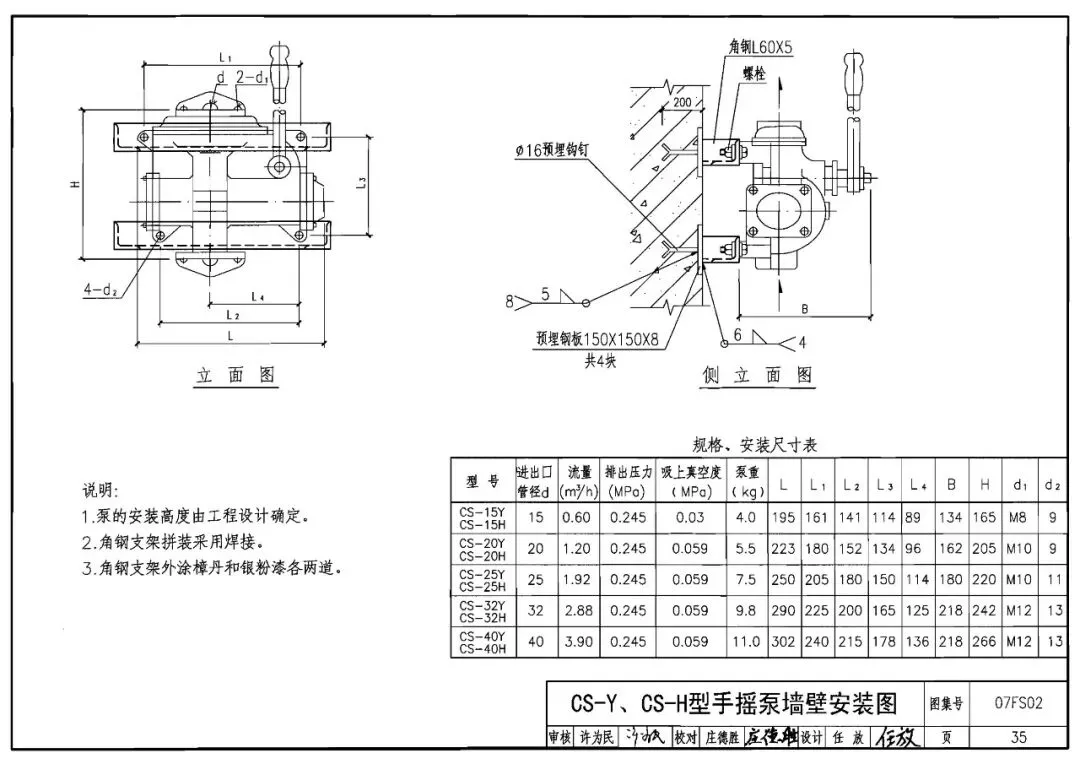

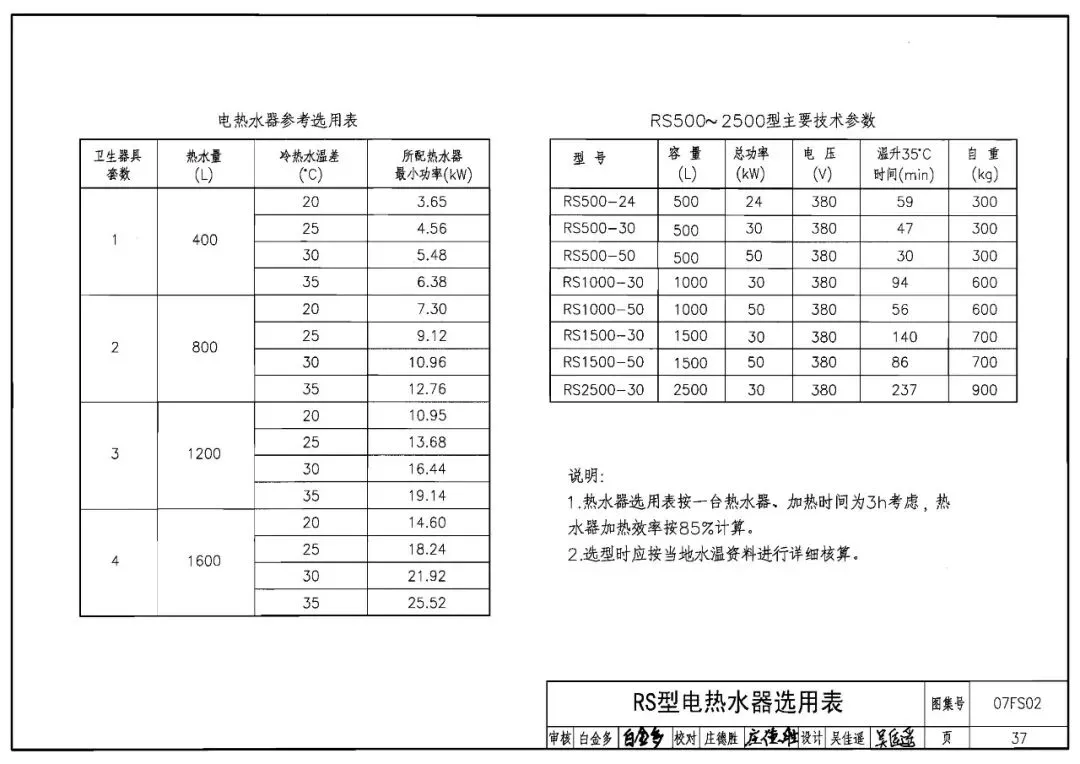

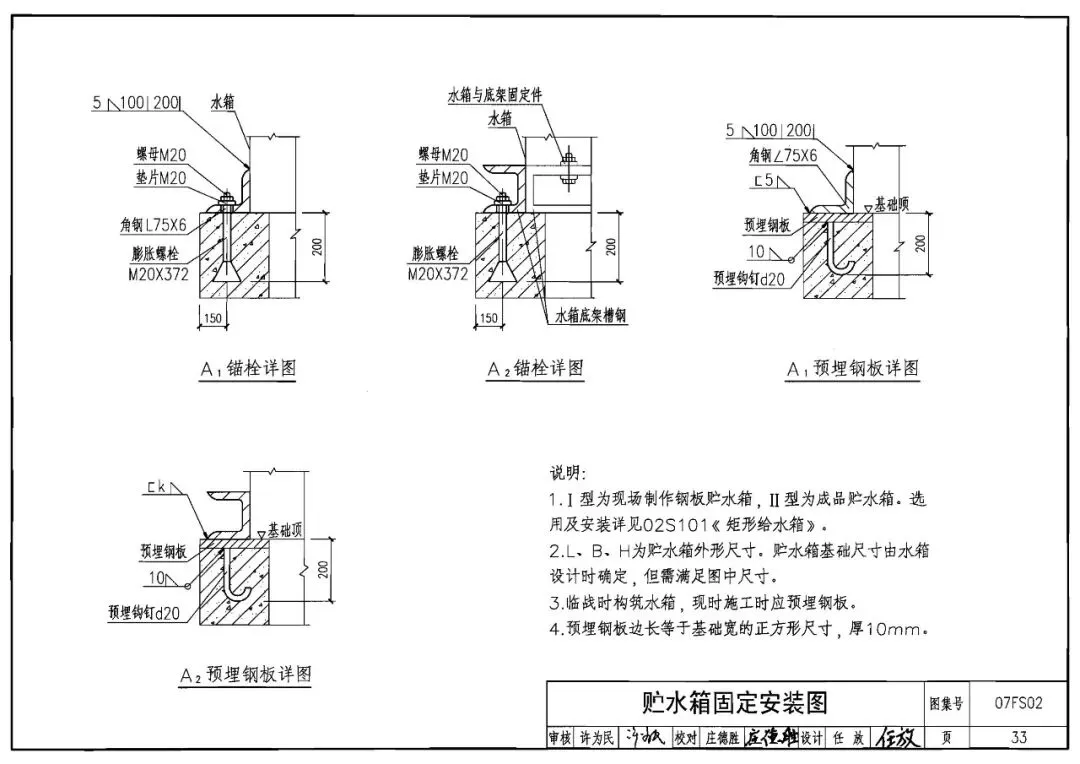

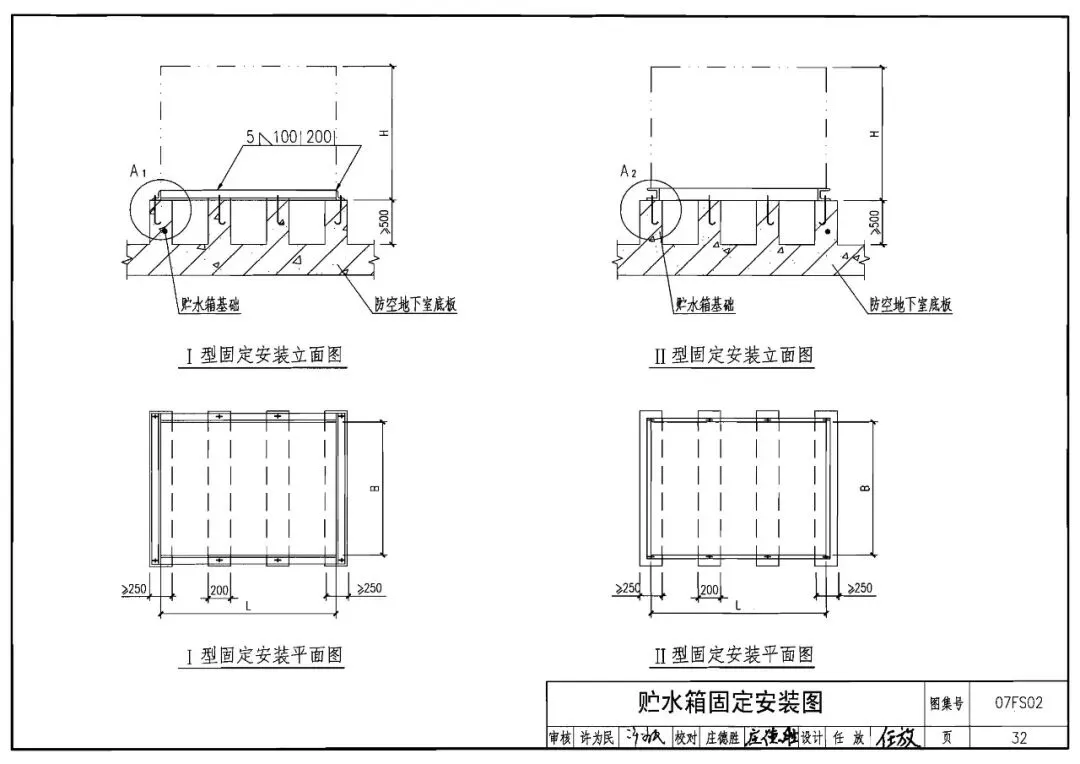

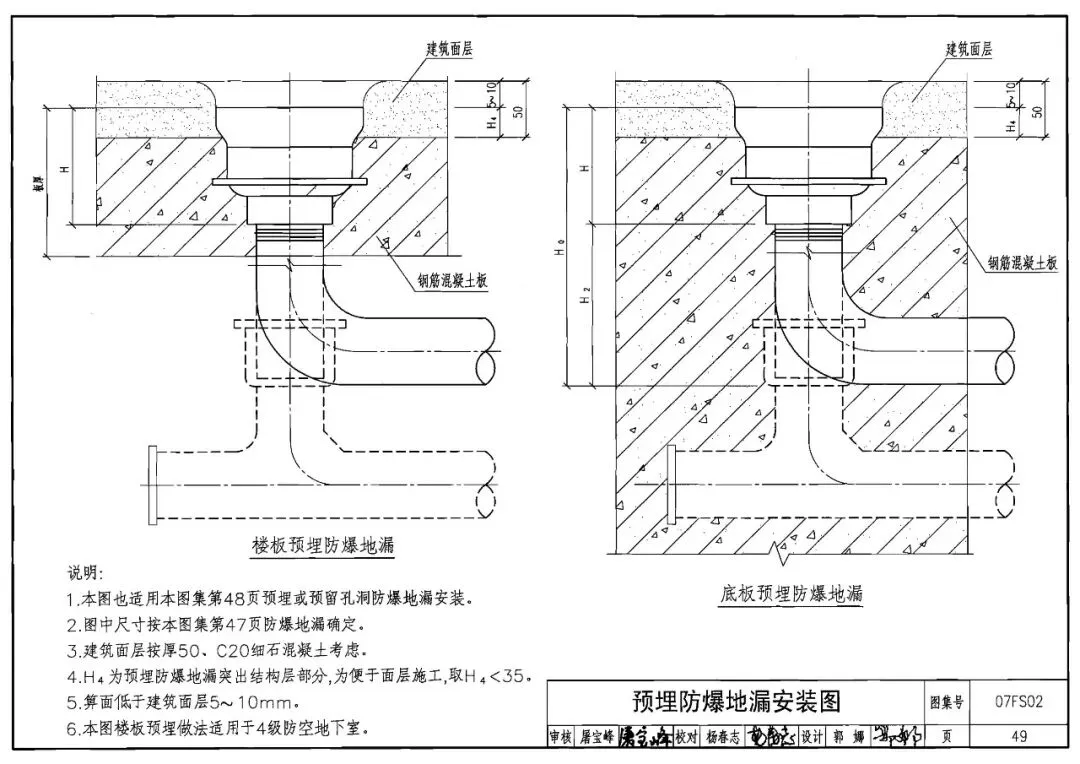

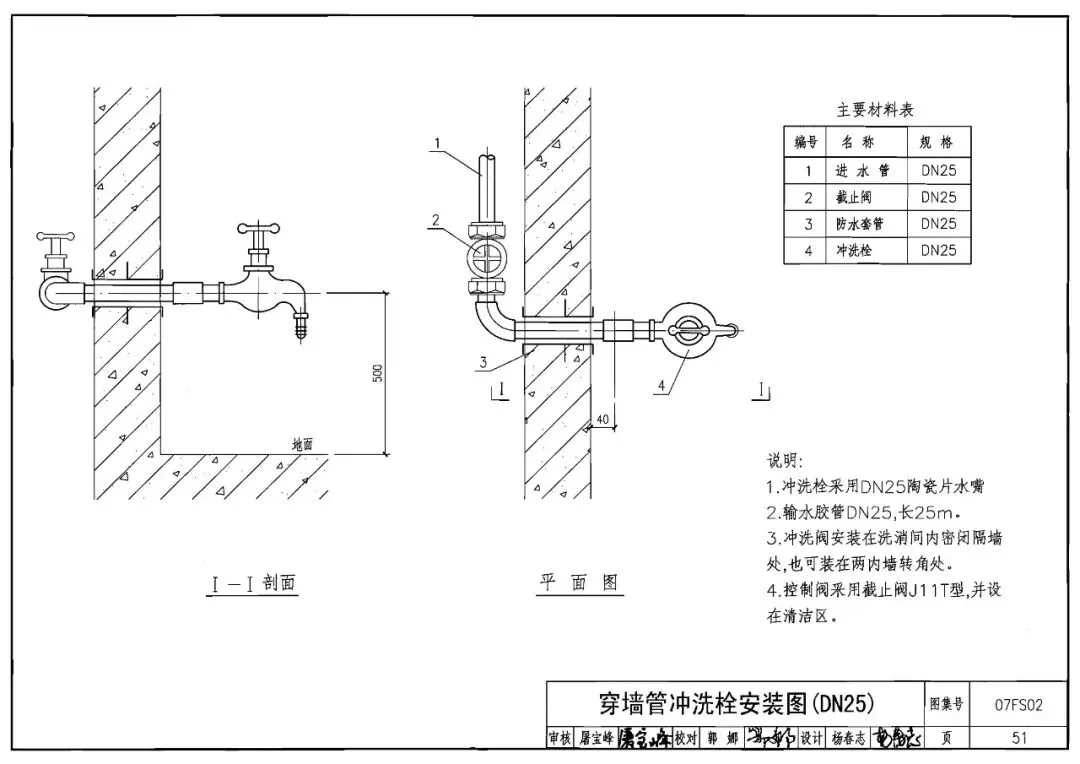

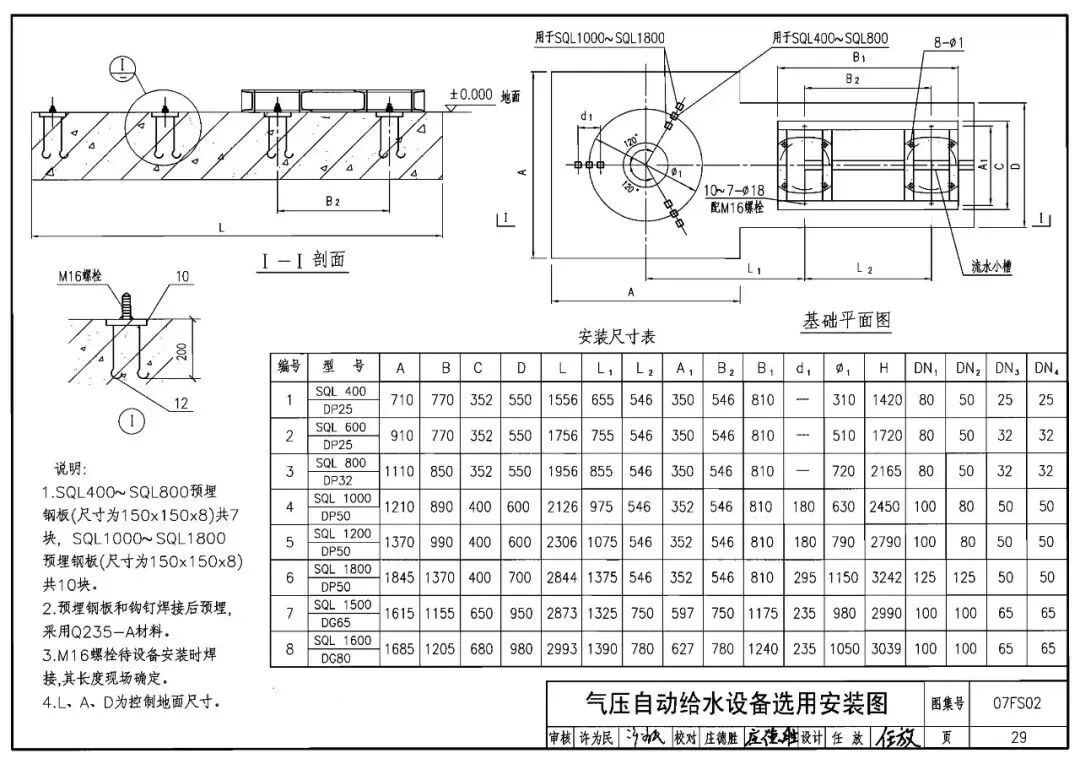

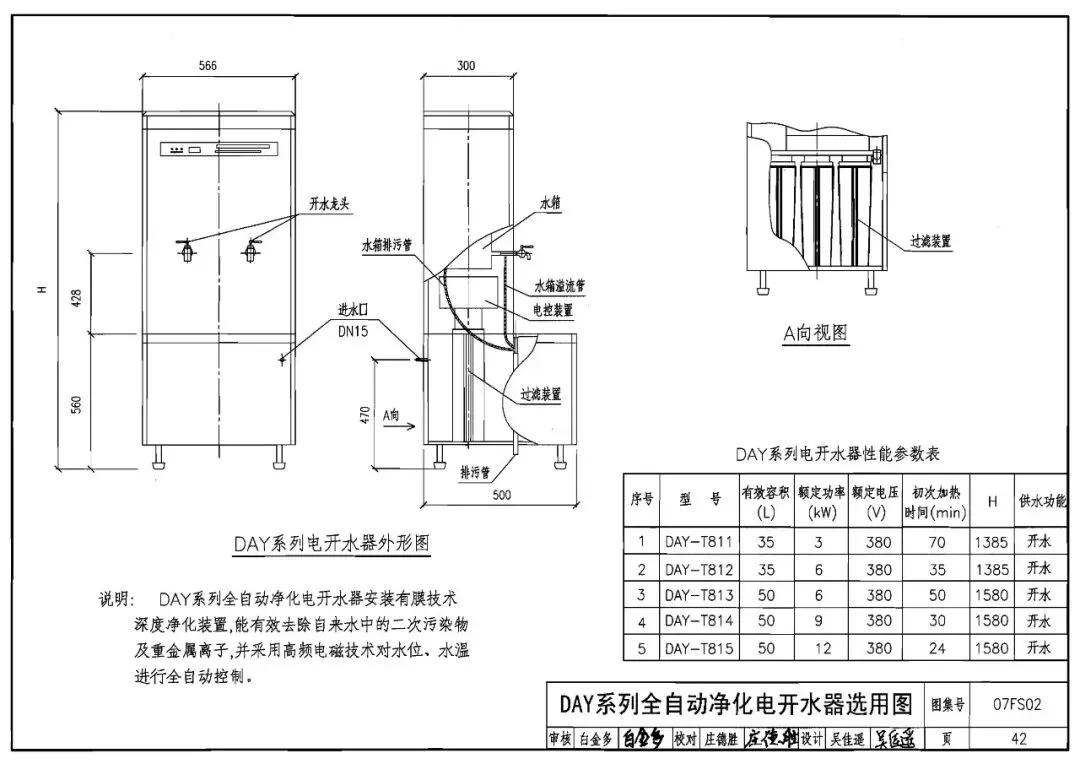

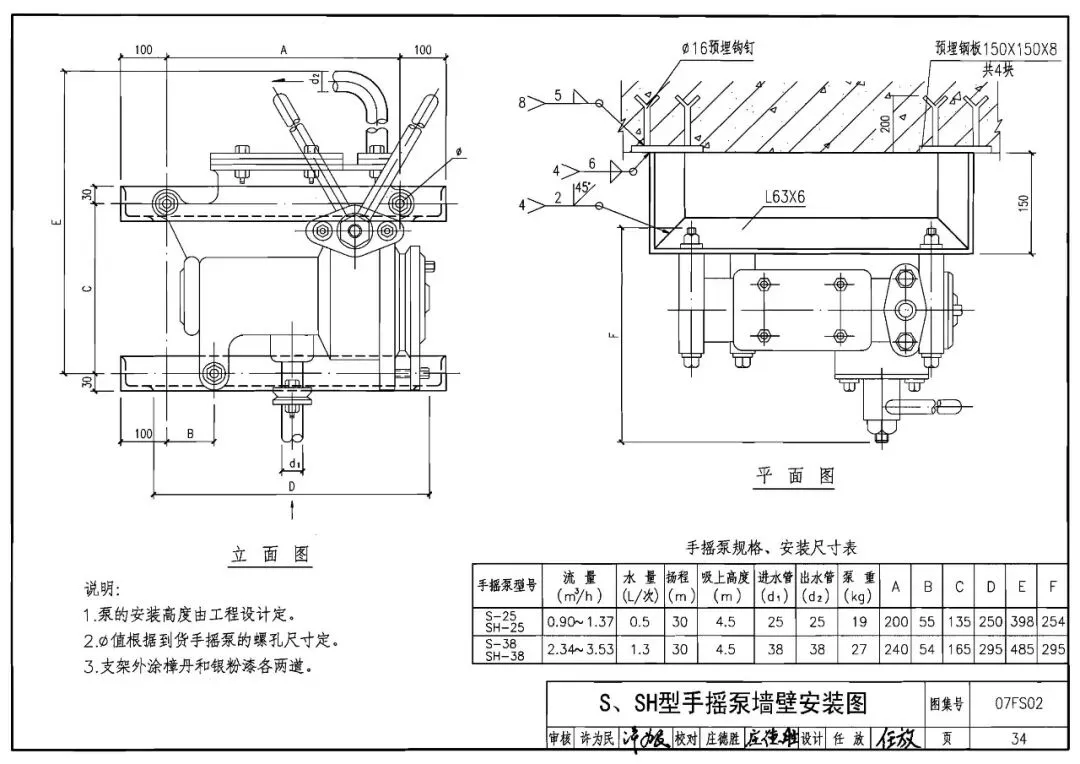

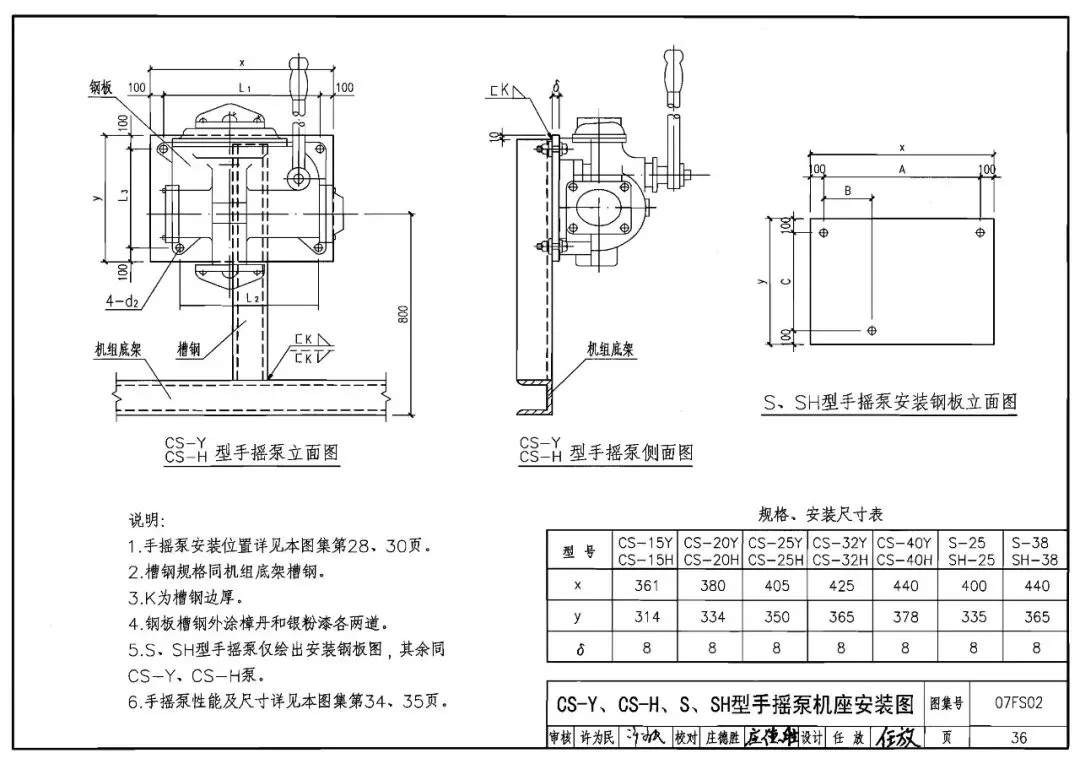

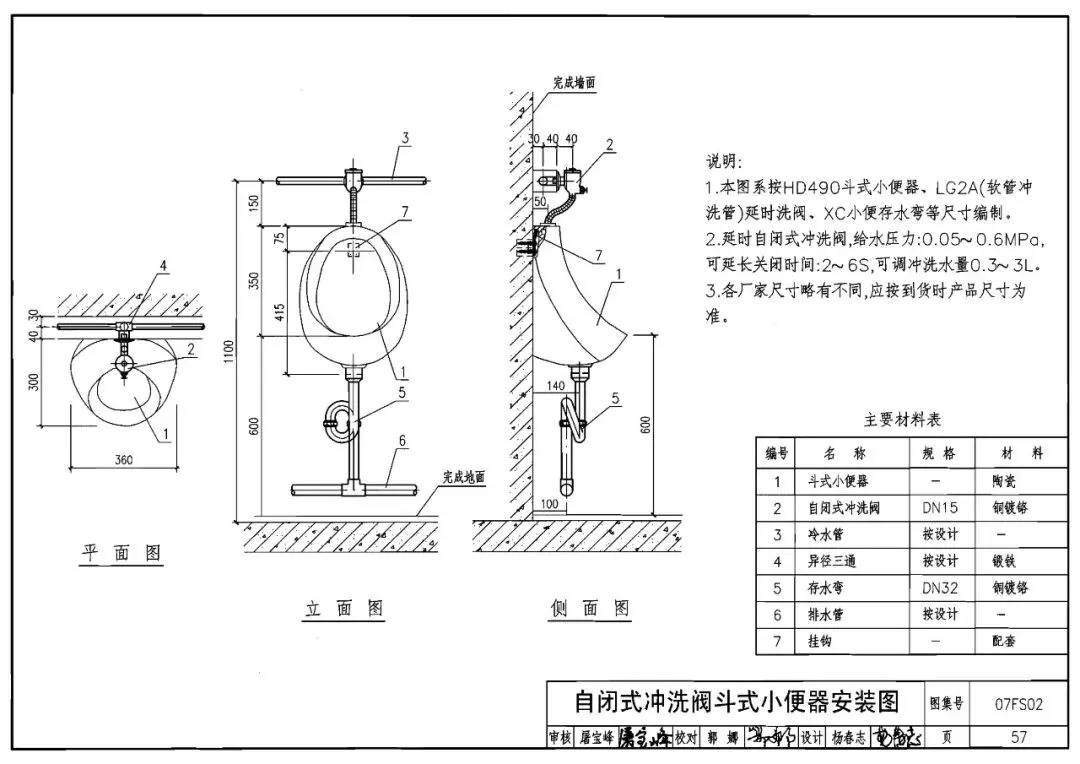

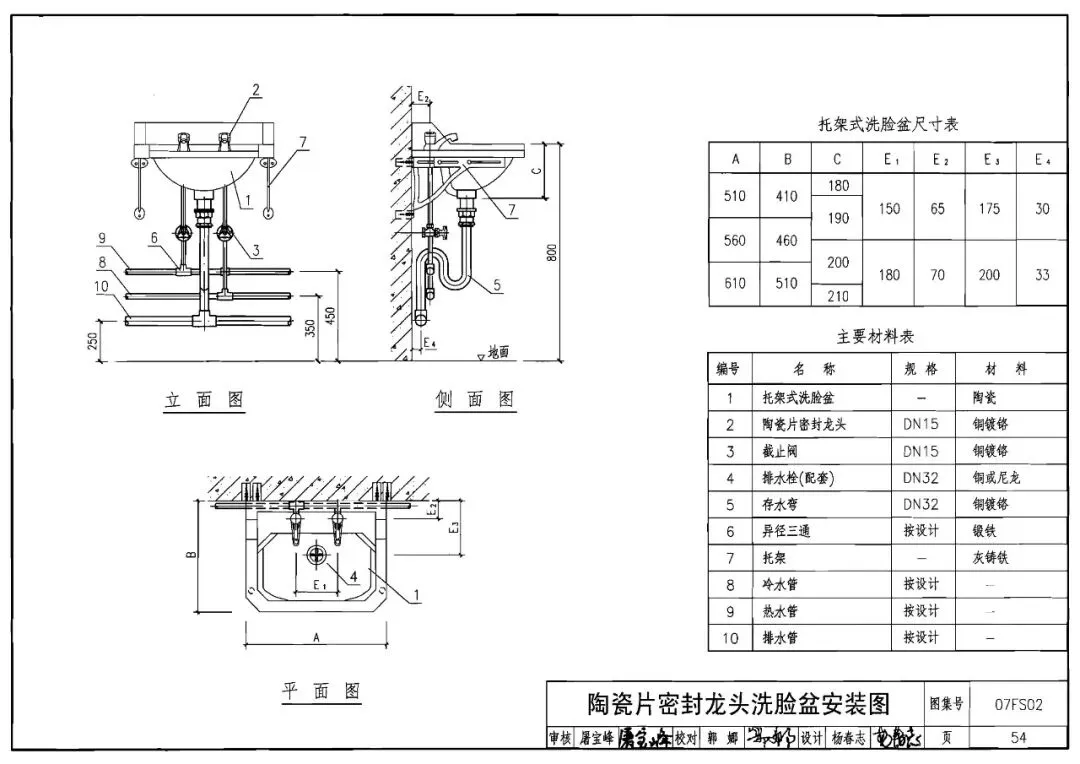

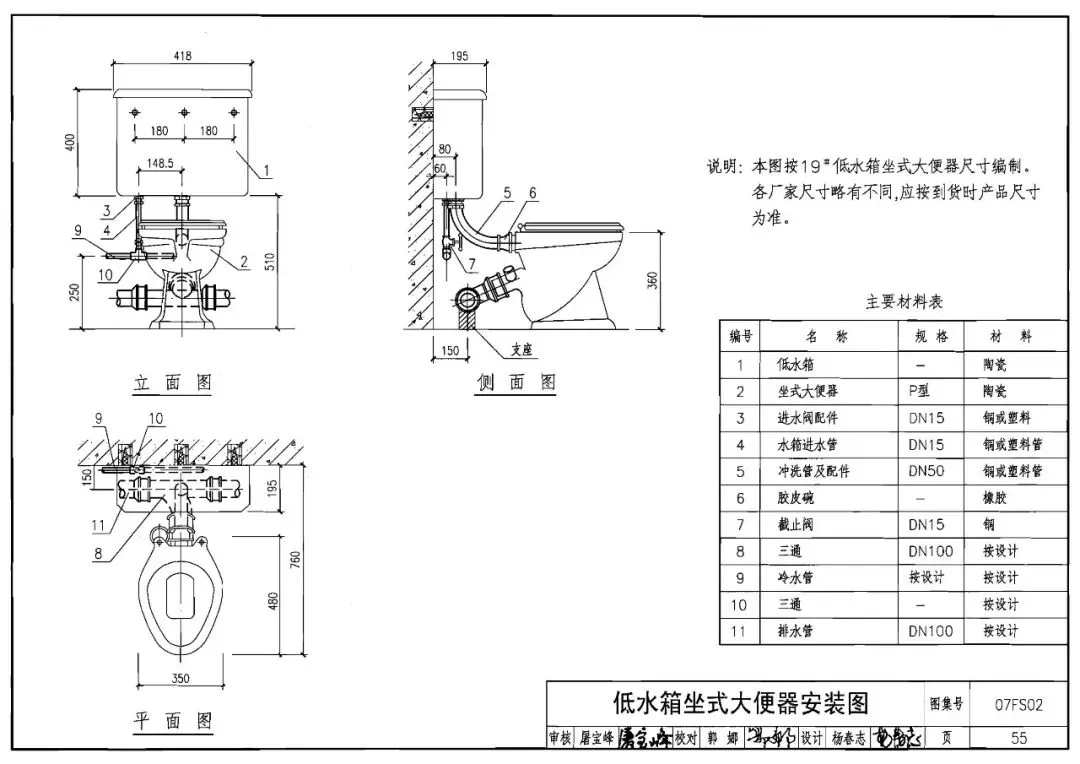

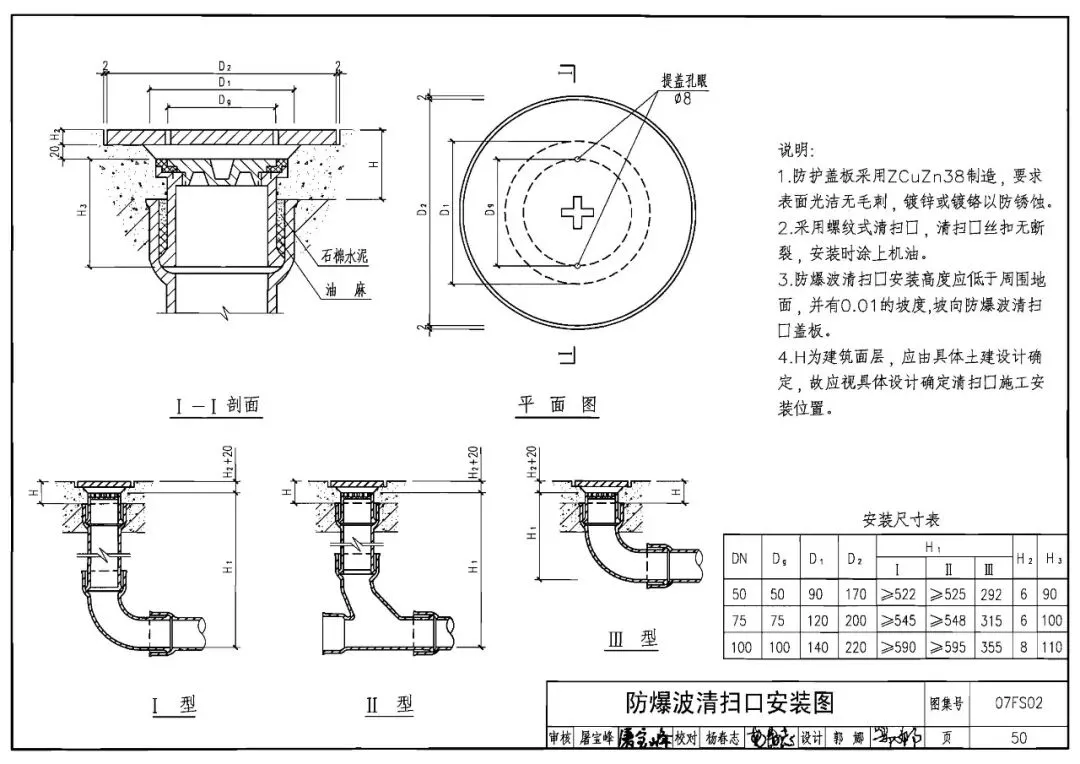

全册按管线、阀门、设备、器具分章编排。管道部分含A型与B型引入管穿外墙图及其剖面、盖板图，引入管由出入口进入的布置图与井室详图，管道穿密闭墙变形缝A型与B型，以及管道穿防护单元隔墙图。防护密闭套管分A至F六型，防护阀门含FBSF型防爆波水闸阀与Z41T-10型明杆楔式闸阀，并配外墙与顶板防护阀门安装图及安装支架图。

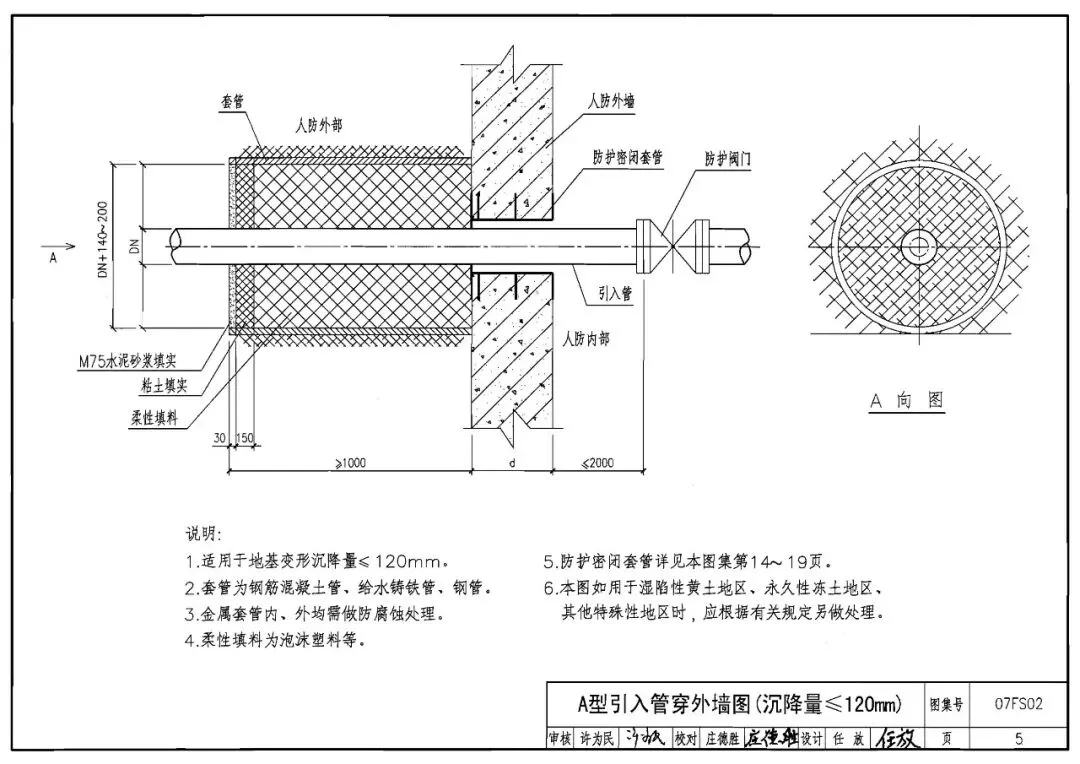

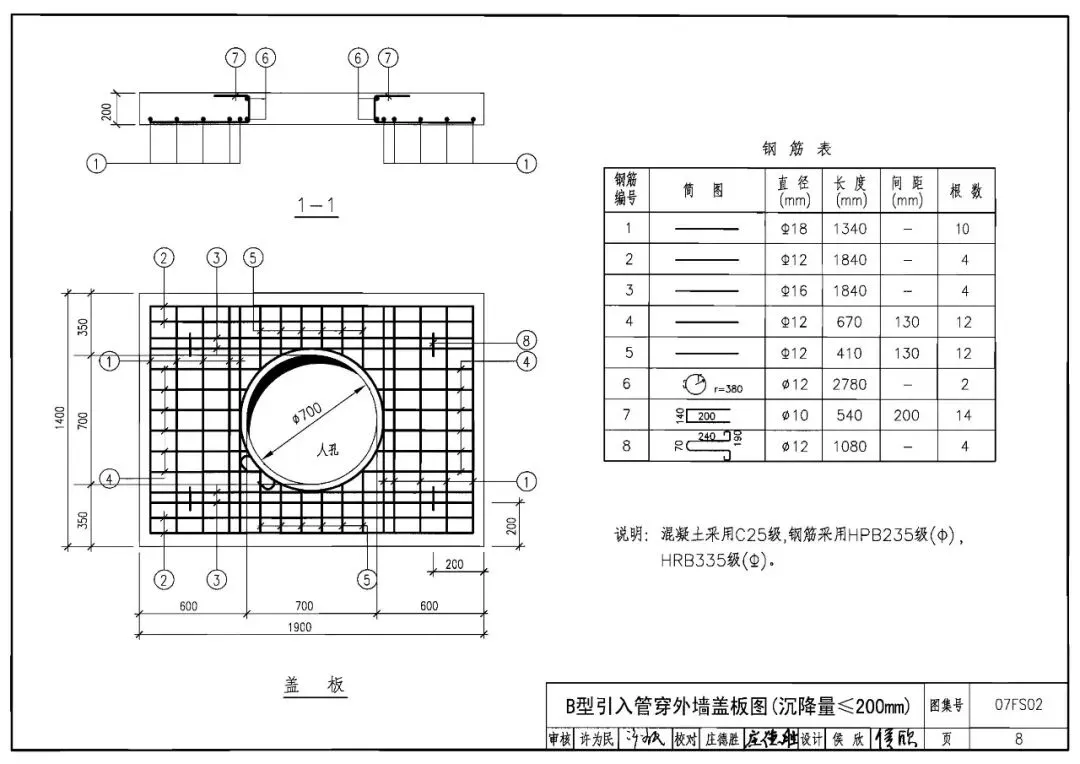

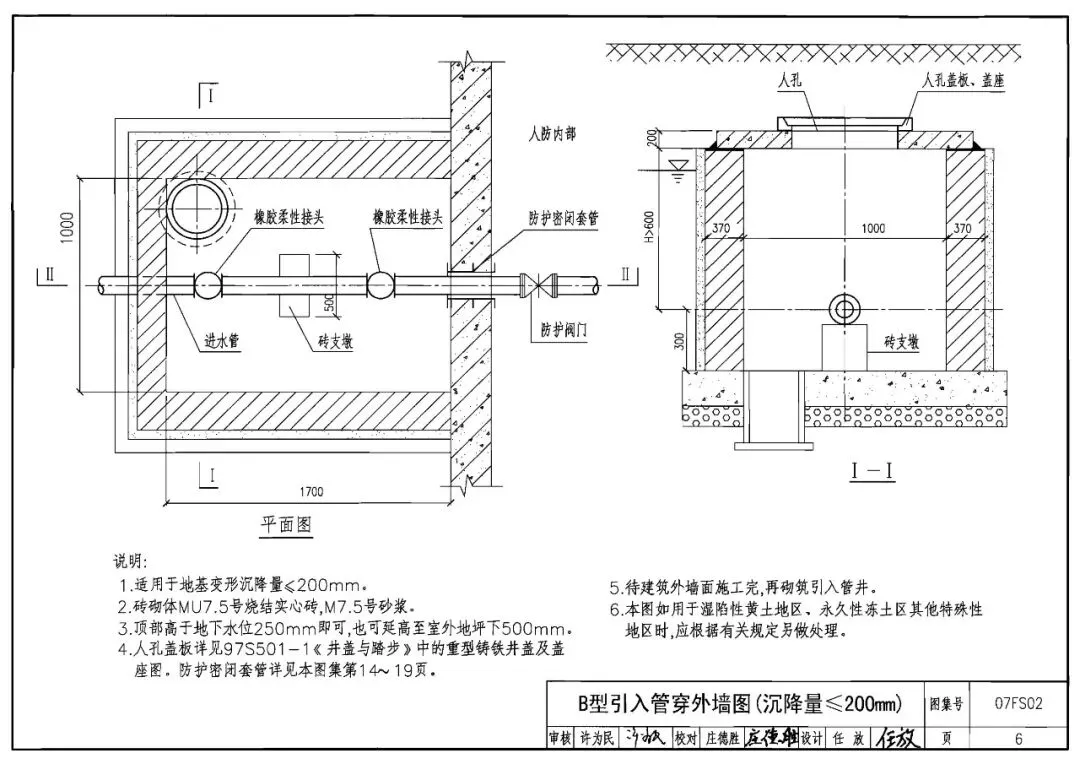

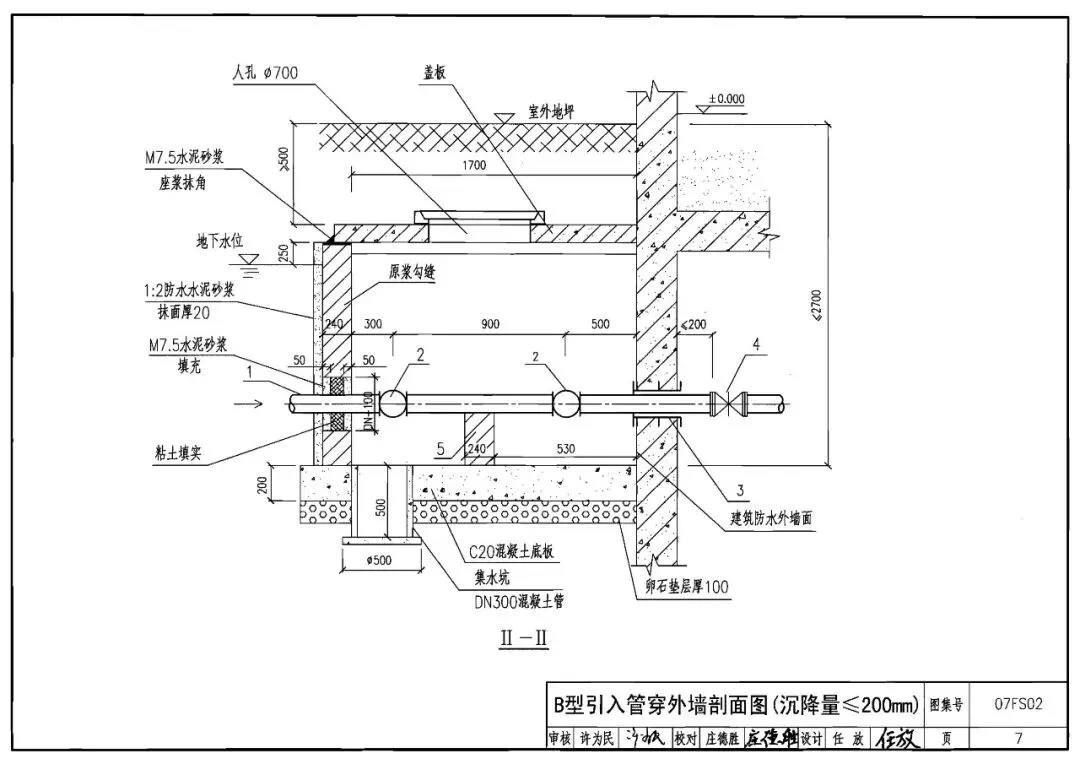

技术参数方面，A型引入管穿外墙图适用于地基变形沉降量不大于120mm，B型适用于沉降量不大于200mm，套管可为钢筋混凝土管、给水铸铁管或钢管，金属套管内外的防腐处理与柔性填料做法亦有规定。防爆波阀门按DN200至100、DN80至50、DN40至25分档，实际重量为130kg、45kg与30kg，计算重量取实际重量的1.3倍。

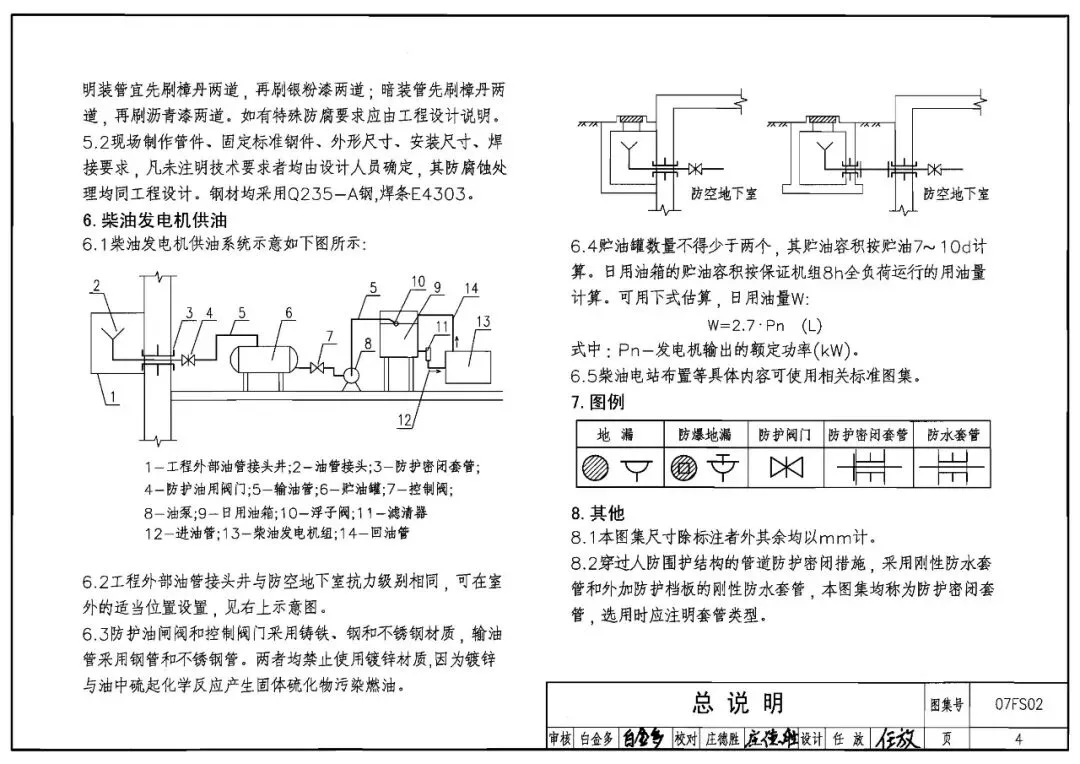

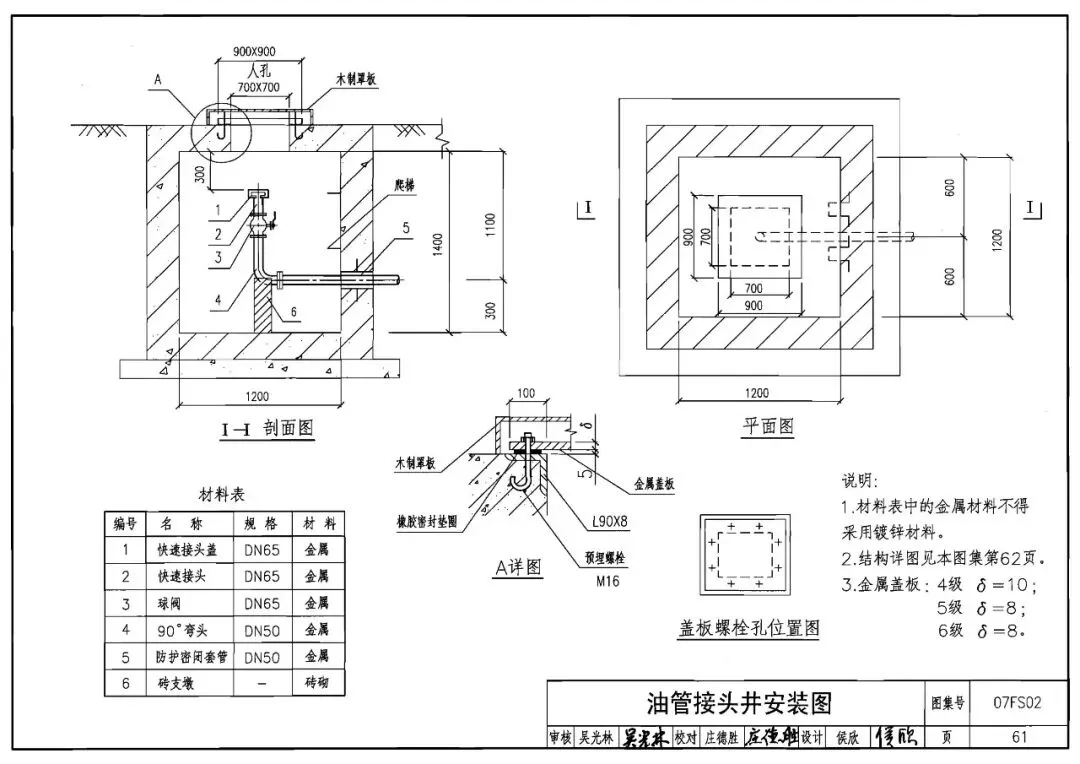

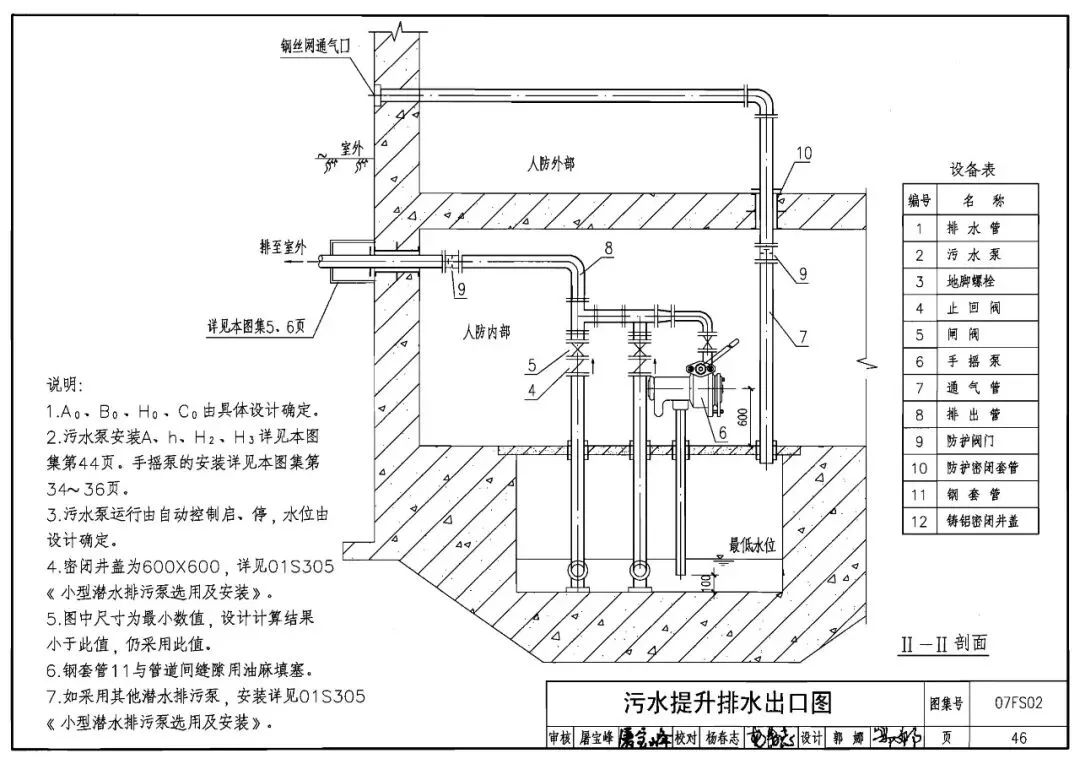

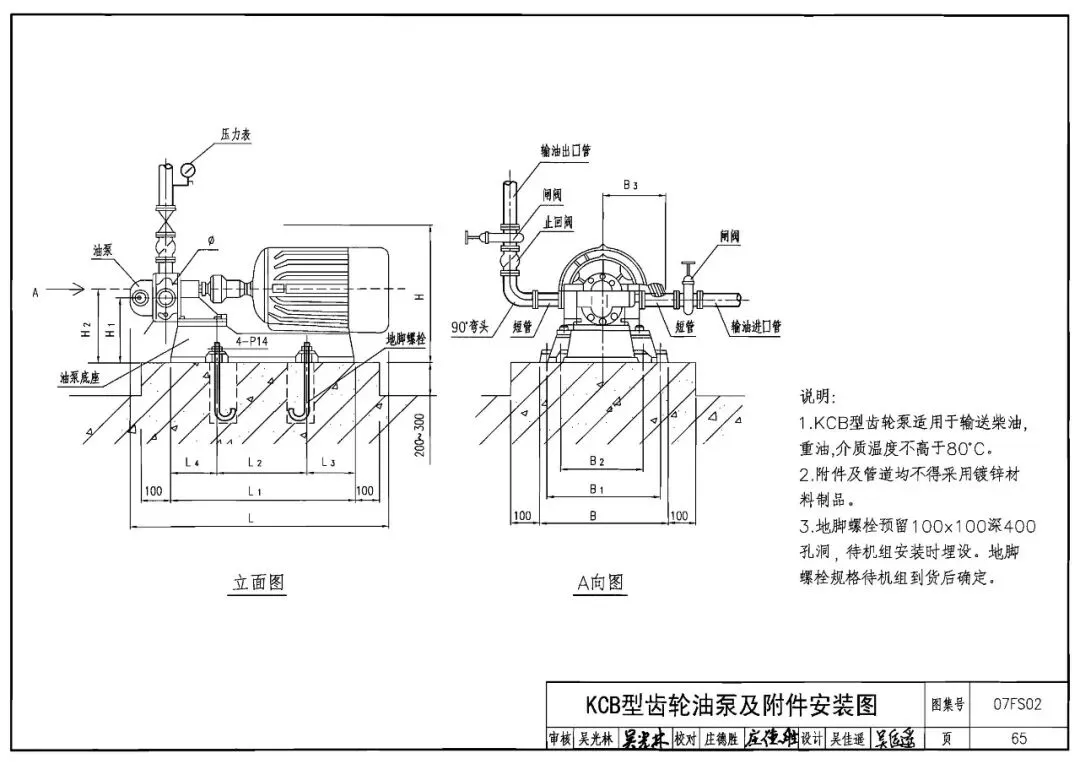

给水引入管应采用钢塑复合管或热镀锌钢管，防护阀门公称压力不小于1.0MPa且阀芯为不锈钢或铜材质的闸板阀或截止阀，采用截止阀时关闭方向应与冲击波作用方向一致。排水出户管应采用钢塑复合管或钢管，防护阀门内侧的排水管道可采用塑料管或机制排水铸铁管，输油管严禁使用镀锌材质。明装管先刷樟丹两道再刷银粉漆两道，暗装管改刷沥青漆两道。

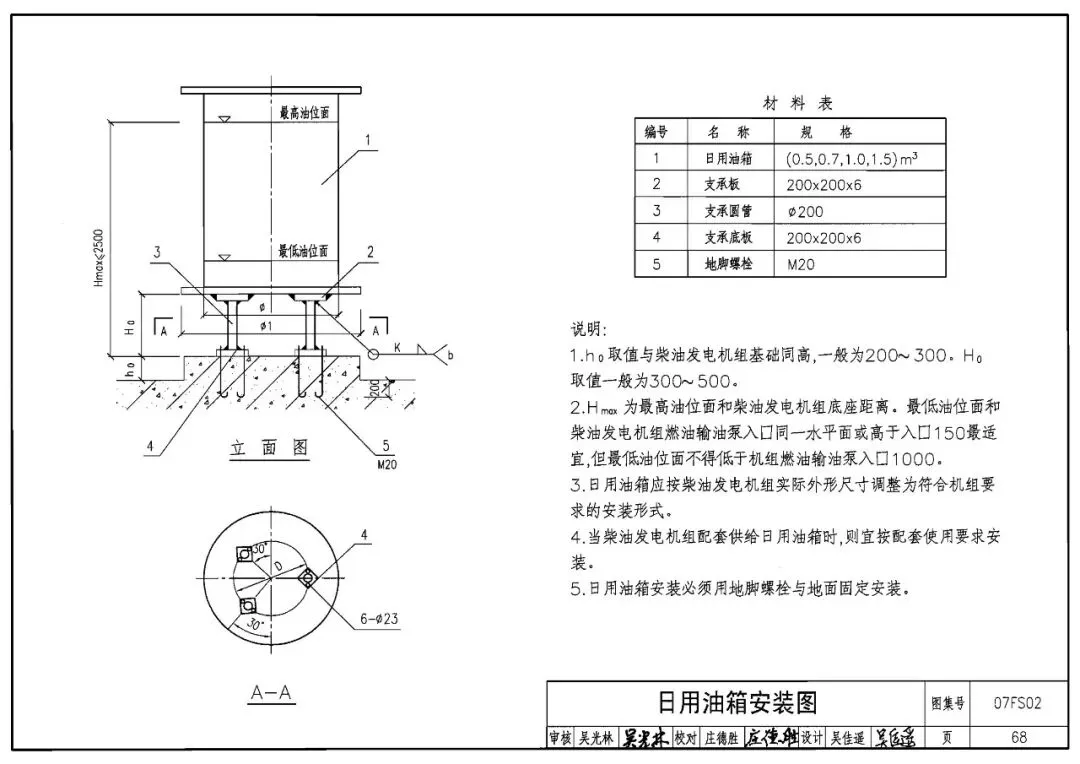

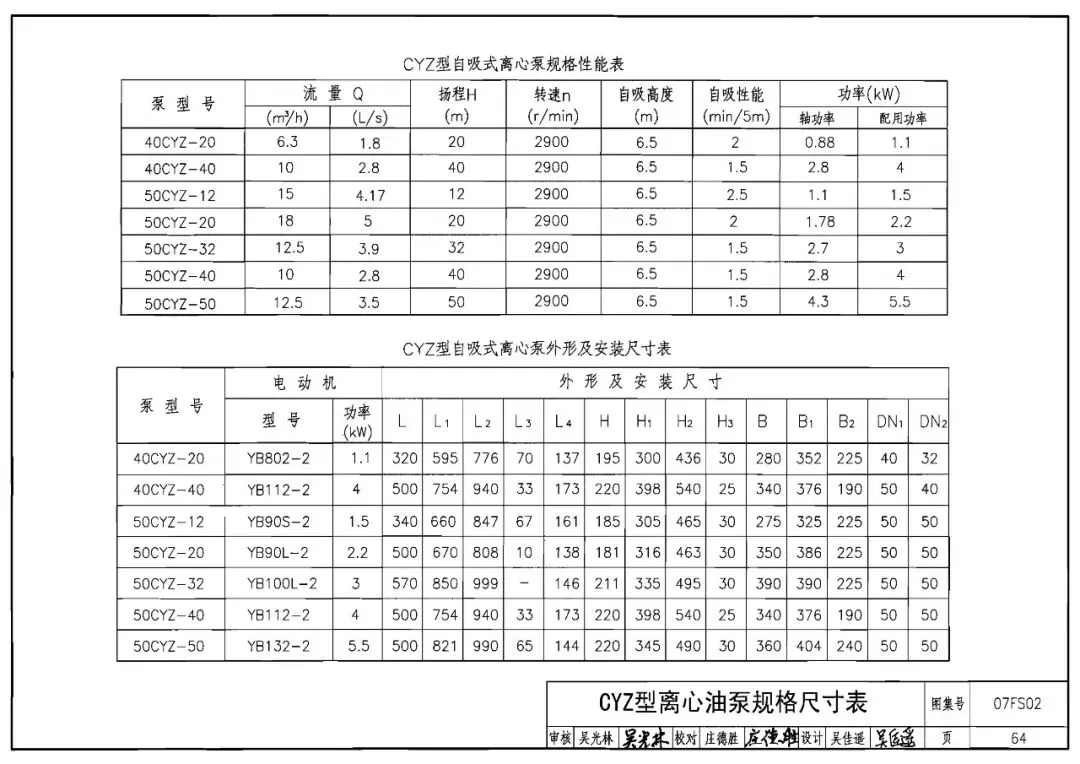

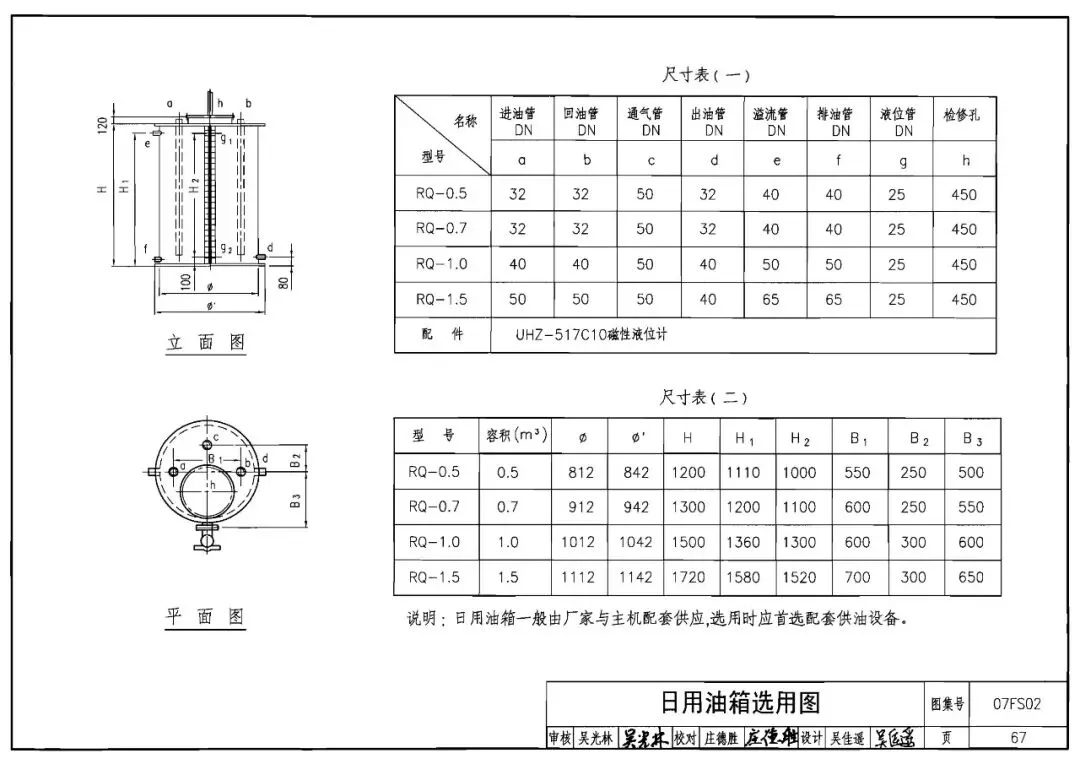

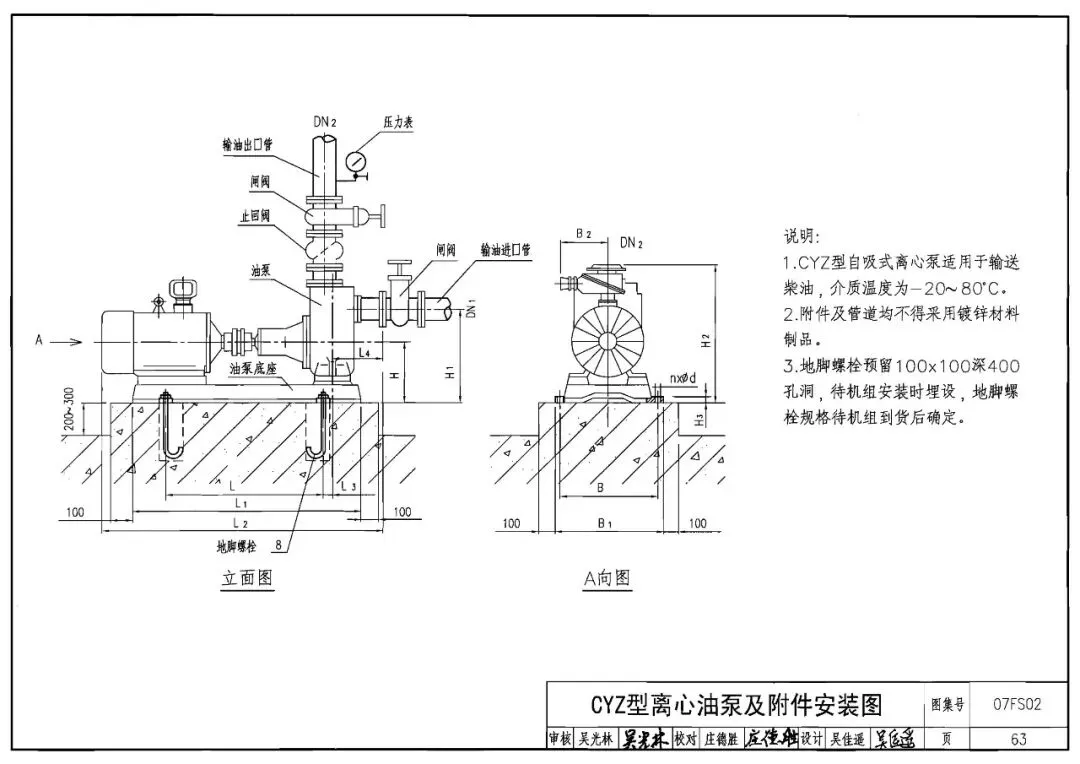

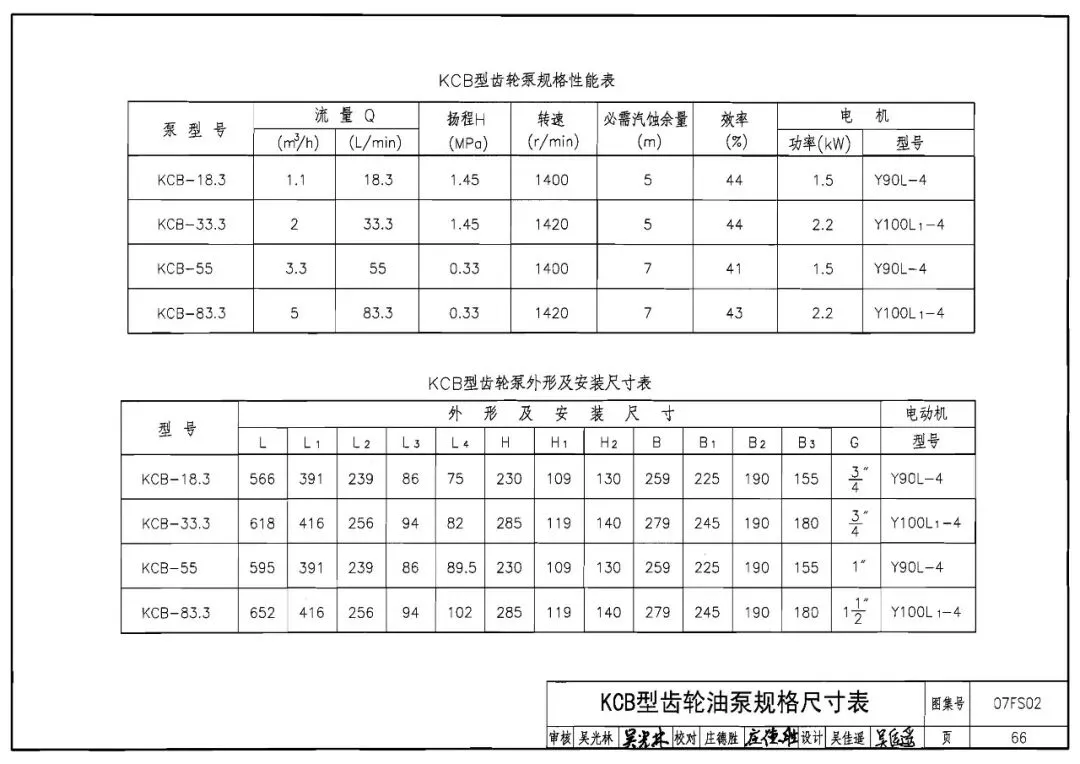

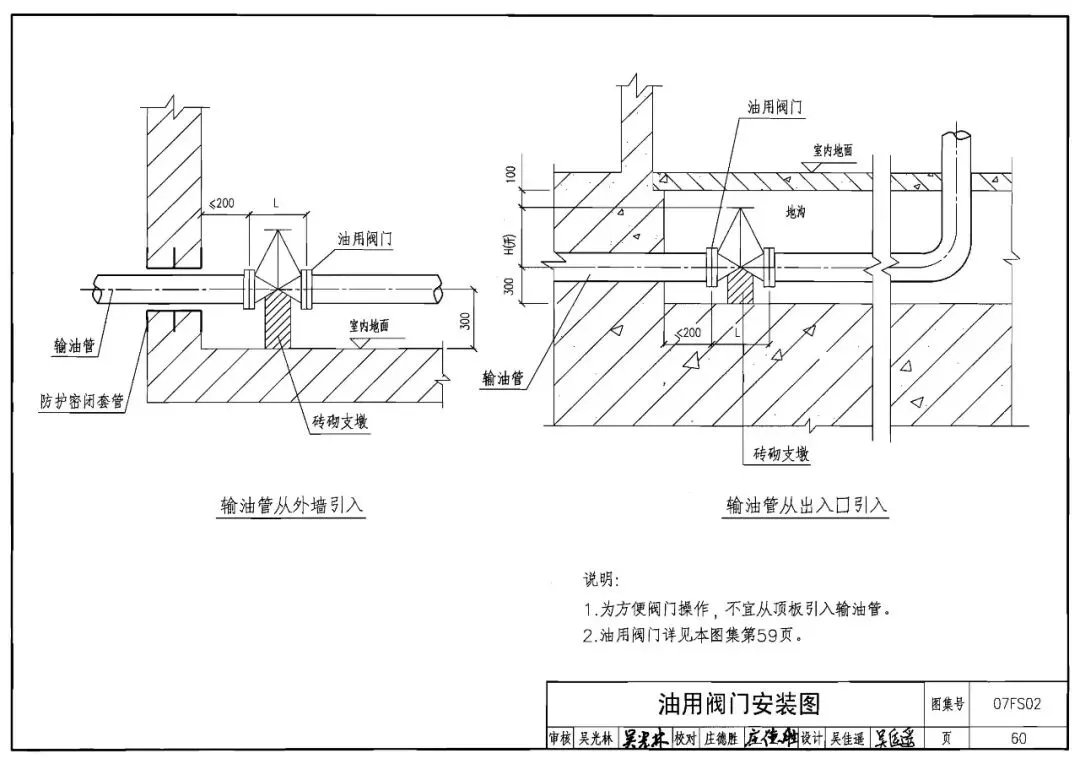

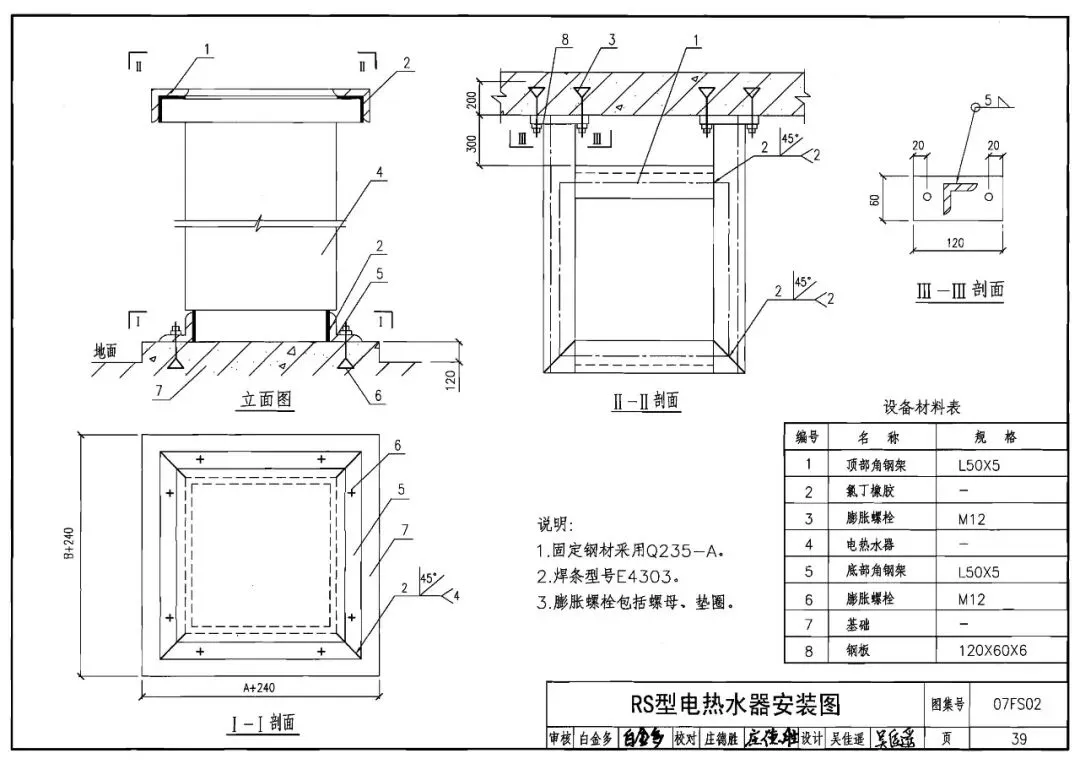

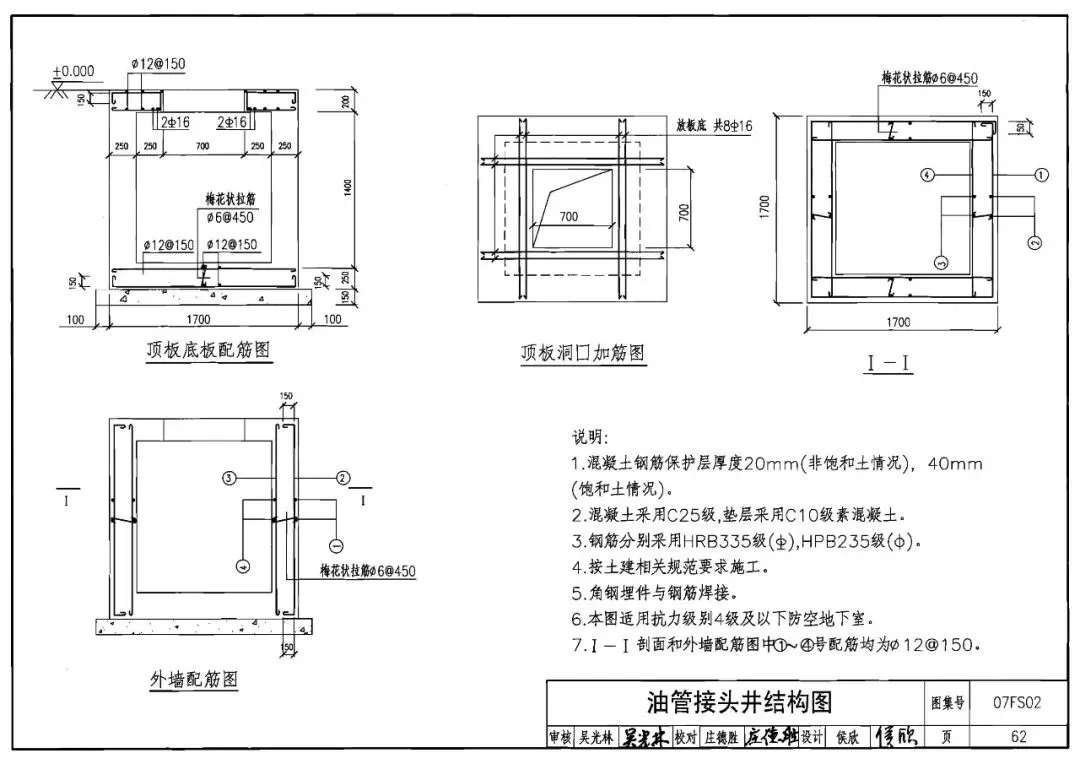

选用时应先确定抗力级别与战时用水标准，再按引入管、套管和防护阀门类别查对详图编号，并注明套管类型。穿过人防围护结构的管道防护密闭措施采用刚性防水套管外加防护挡板，钢材一律采用Q235-A钢、焊条E4303。贮油罐数量不得少于两个，贮油容积按贮油7至10天计算，日用油箱容积按机组8小时全负荷运行的用油量计算，图内尺寸除标注外均以毫米计。
