这是一篇弱电智能化系统图合集，不是单一工程全套施工图，而是面向设计人员、集成商和绘图员的“系统图大全”式参考资料。覆盖建筑智能化最常见底图范式，适合套用出图、补标准图库和技术交底。

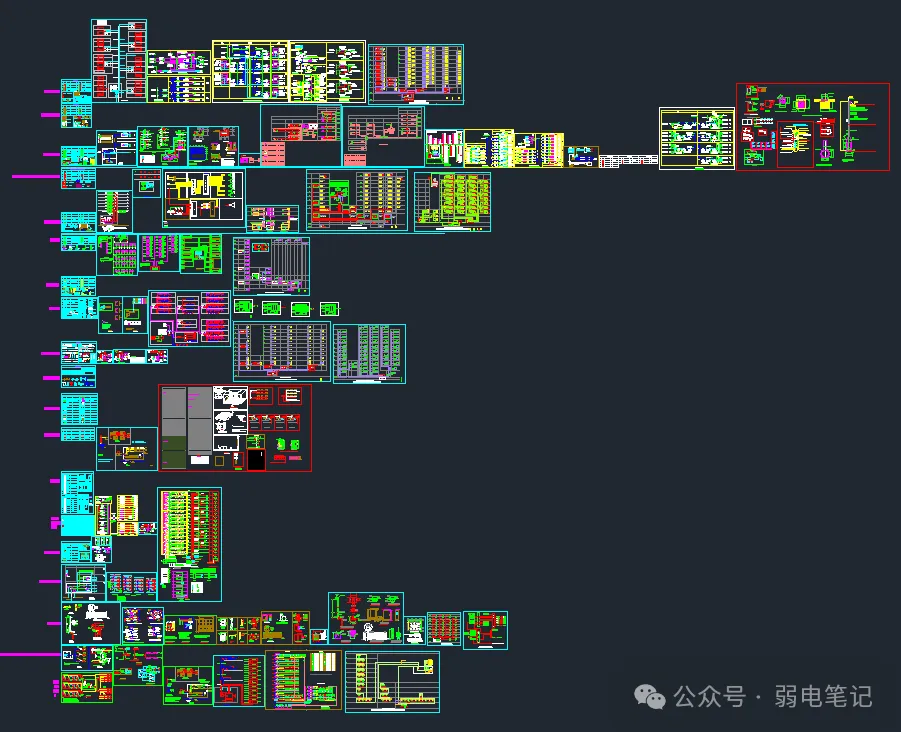

图纸概览
综合布线系统
一、综合布线与通信基础

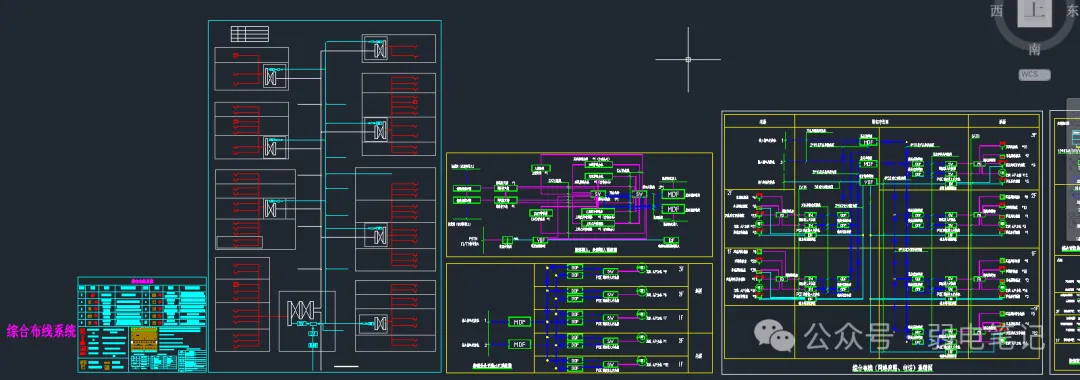

综合布线系统图给出星型拓扑、主配线架到楼层配线间再到终端信息点的连接关系，标注线缆、配线架、光纤配线架和跳线逻辑。这类图是后续网络、监控、门禁等系统的底座，重点看主干纤芯、水平铜缆、配线间级联和终端点位收敛方式。
视频监控系统图

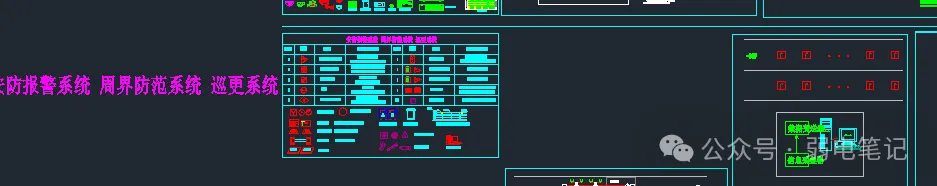

安防报警、周界防范、巡更系统
二、安全防范类系统图

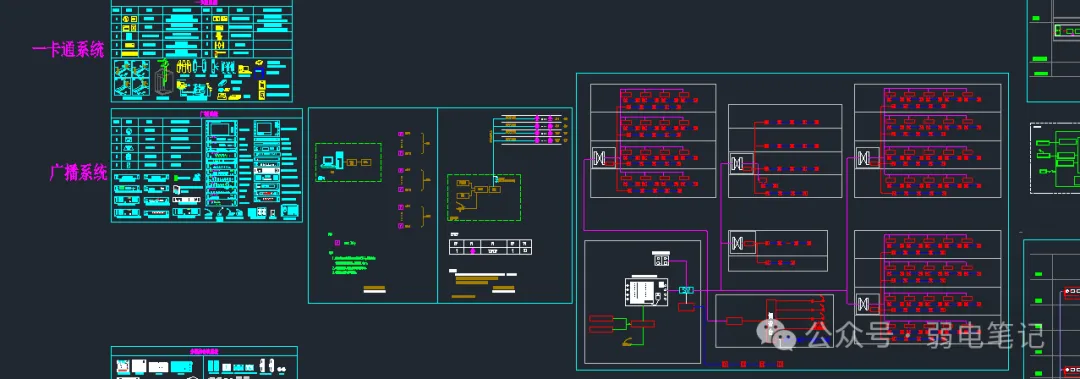

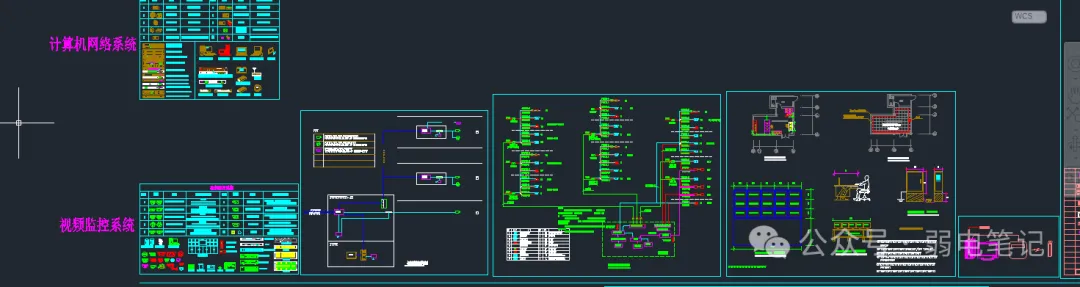

视频监控单独出系统图，前端摄像机经接入交换机汇聚到存储与平台，树型或星型结构清晰。安防报警、周界防范、电子巡更合在一组，表达防区、探测器、报警主机、巡更点和管理软件逻辑，周界部分常见红外对射或电子围栏总线接入。对讲系统图区分门口机、室内机、管理机联网关系，楼宇对讲和门禁一卡通可对照使用。

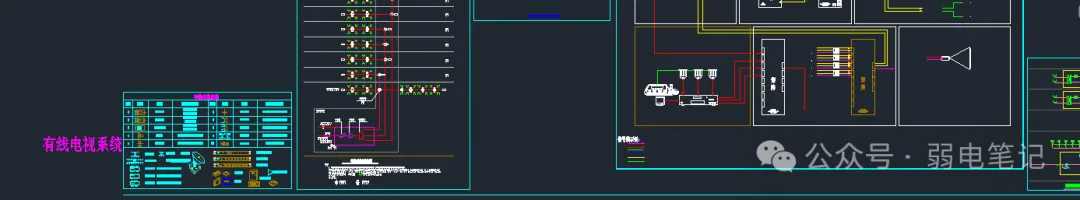

有线电视

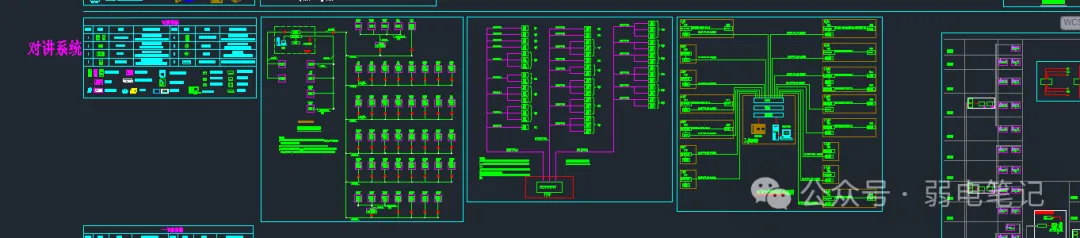

对讲系统
公共广播系统
多媒体会议系统
三、音视频与有线电视

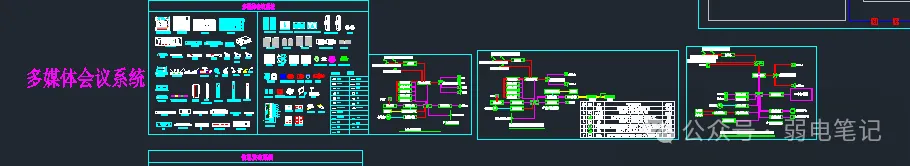

有线电视系统图走信号源、放大器、混合器、分支分配器到终端的传统分配逻辑。公共广播系统图表达音源、功放、分区控制和扬声器布置，重点看背景音乐与消防应急广播切换接口。多媒体会议系统图覆盖中控、调音台、功放、话筒、视频矩阵和投屏终端的信号切换关系，适合会议室、报告厅深化时借节点。
机房建设工程
防雷接地系统
四、机房、防雷与楼控

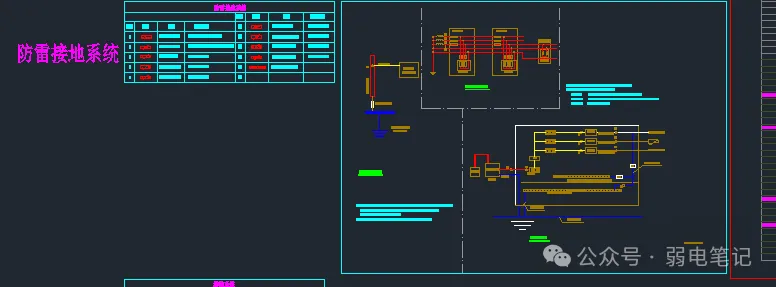

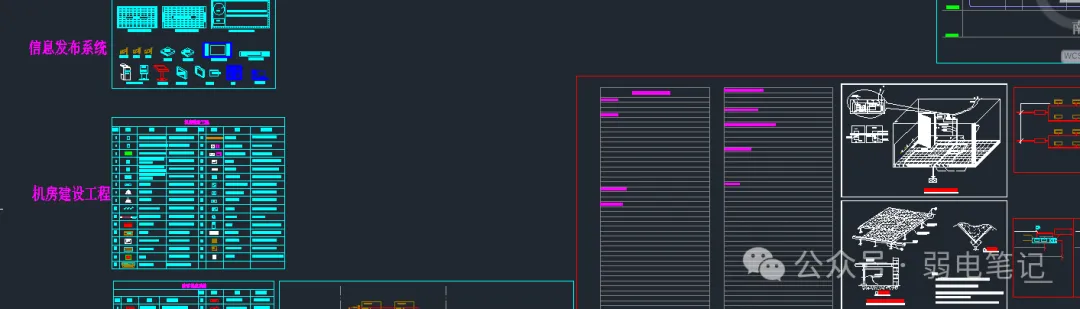

机房工程图含机柜排列、操作台、UPS、精密空调、供配电和动环走线。防雷接地系统图标清接闪、引下、等电位联结和弱电机房接地干线，是审图常扣点。楼控系统图表达DDC控制器、传感器、执行器与新风机组、送排风、给排水、空调机组的监控原理，偏机电联动逻辑。

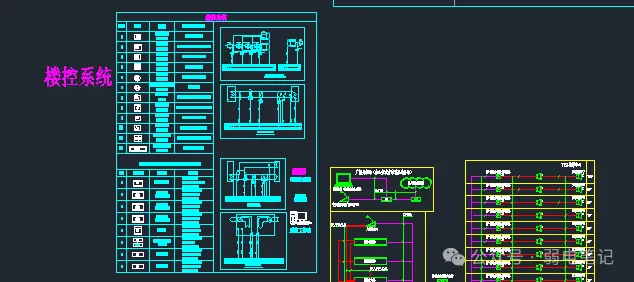

楼控系统

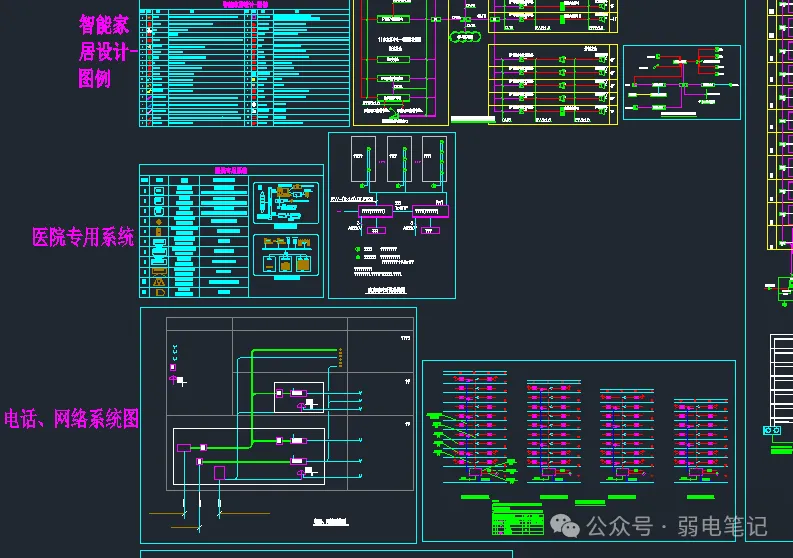

智能家居、电话系统
五、智能家居、电话与停车

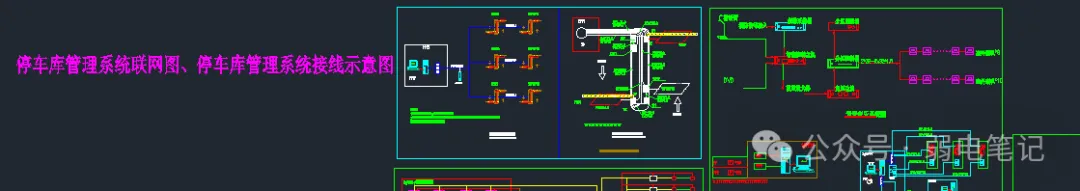

智能家居和电话系统图合并展示，家居侧含智能终端、照明、安防、环境控制网关拓扑；电话侧走配线架、程控交换和用户终端。停车管理系统给出联网图和道闸、车牌识别相机、地感、收费终端接线示意，重点看出入口控制与后台通信。
停车管理系统图

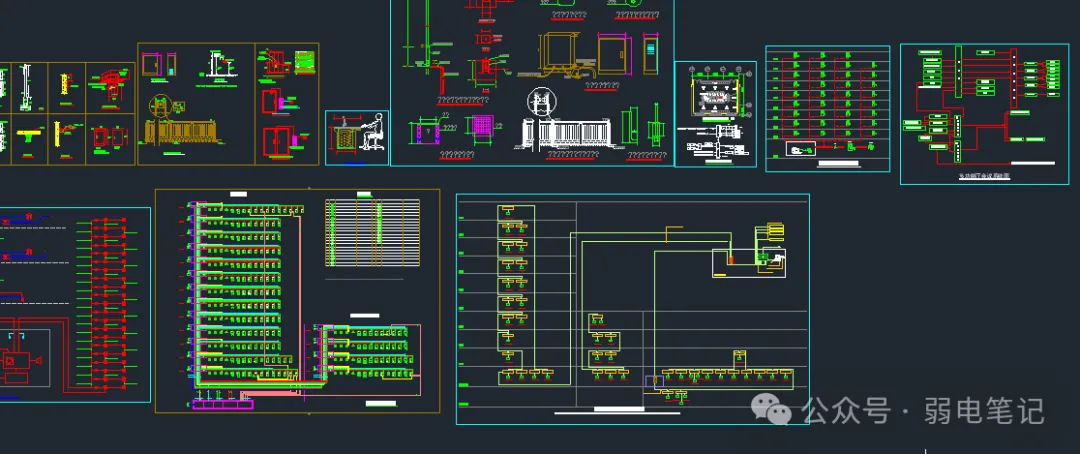

设备大样图
六、设备大样图

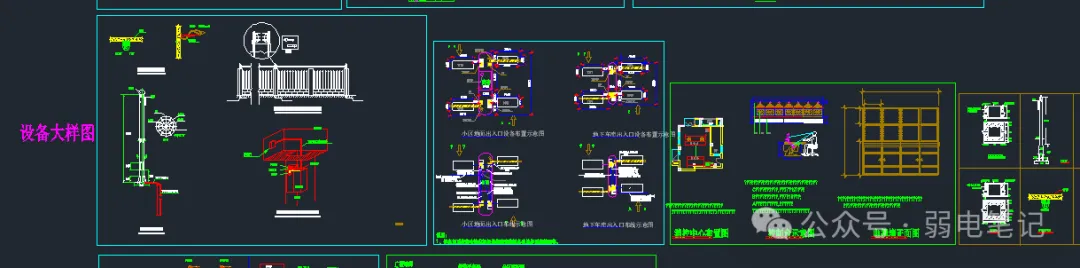

末尾设备大样图补的是图块级表达：摄像机、读卡器、扬声器、配线架、机柜、道闸等图例和安装符号。整套资料的价值不在算量清单，而在“标准化+可套用”——图例统一、线型分层、系统逻辑稳定，设计院补院标、投标方快速出技术图、中小集成商借主机房和管井节点都能省时间。
