ArcGIS之DEM下载 | 镶嵌 | 裁剪 | 坡度 | 坡向 | 重分类地形因子 | 等高线提取 | 平滑等高线 | 等高线标注| 三维影像

2026-10-03 03:40:11

喜欢就关注我们吧！

把我们的号打上星标吧

今天我们总结一下ArcGIS在DEM数据高程模型数据上的一些综合应用，涉及内容：

1、DEM数字高程模型下载
2、ArcGIS之DEM镶嵌
3、ArcGIS之DEM裁剪
4、ArcGIS计算坡度
5、ArcGIS计算坡向
6、ArcGIS重分类地形因子
7、ArcGIS等高线提取
8、ArcGIS平滑等高线
9、ArcGIS等高线标注
10、ArcGIS（ArcScene）三维影像

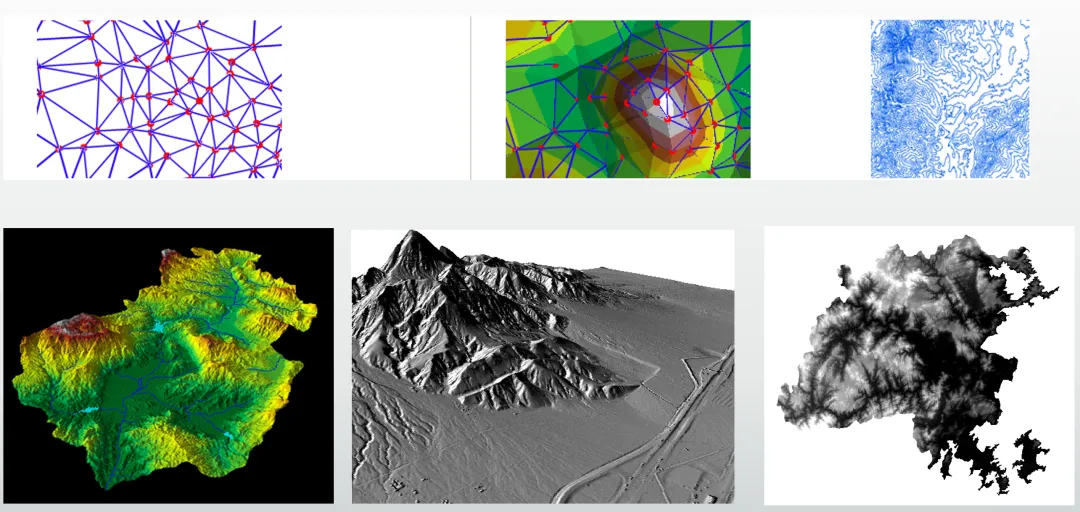

DEM：以绝对高程和海拔表示的地形模

狭义角度定义：DEM是区域地面地表面的海拔的数字化表达。这种定义将描述的范畴集中限制在“地表”、“海拔高程”“数字化表达”内，定义较为明确，也是人们一般能理解与接受的DEM概念。但是，随DEM的应用向海底、地下岩层以及某些不可见的地理现象（如等气压）的延伸，有必要提起更为广义的定义。。

广义角度定义：DEM是地理空间中对地理对象表面海拔的数字化表达，该定义中描述对象不再局限于“地表面”，因而具有更大的包容性，如海底DEM、大气等压面DEM。

一、 DEM数据的下载

介绍DEM数据的在地理空间数据云的下载方式。我们也直接分享过数据：

别再到处找数据了！GIS 实用数据大合集

二、 ArcGIS之DEM镶嵌

介绍ArcGIS的镶嵌至新栅格的方法。

三、 ArcGIS之DEM裁剪

介绍ArcGIS裁剪工具和按掩膜提取工具研究区的DEM数据。

视频教学如下

四、ArcGIS计算坡度和坡向

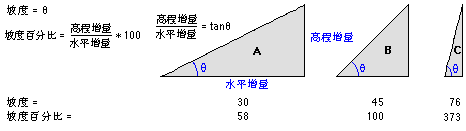

坡度工具可确定栅格表面每个像元处的陡度。坡度值越小，地势越平坦；坡度值越大，地势越陡峭。

视频教学如下

坡向工具可确定下坡坡度所面对的方向。输出栅格中各像元的值可指示出各像元位置处表面所朝向的罗盘方向。将按照顺时针方向进行测量，角度范围介于 0（正北）到 360（仍是正北）之间，即完整的圆。不具有下坡方向的平坦区域将赋值为 -1。

五、重分类地形因子

在这很多的适宜性分析需要用到地形因子，但是地形因子参与运算都需要统一量纲，所以一般需要进行重分类。

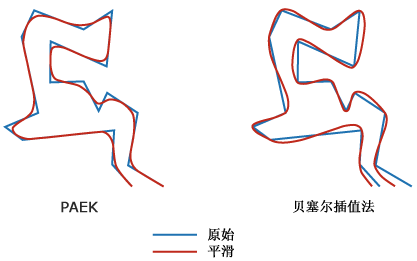

六、等高线提取与平滑

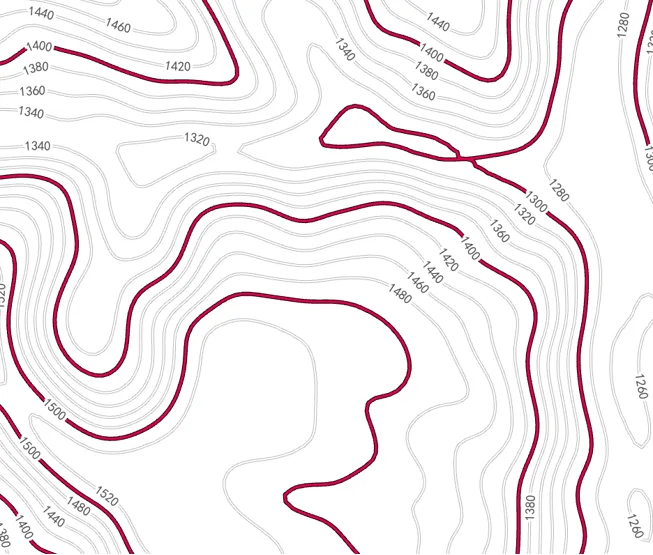

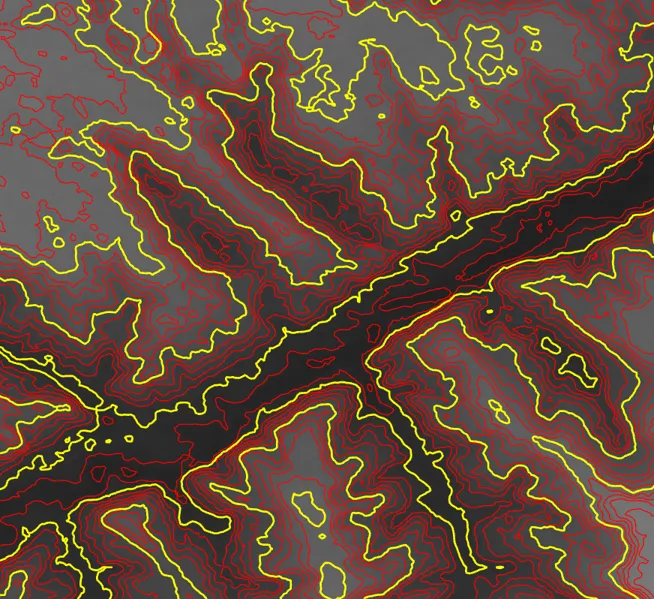

基于DEM提取等高线。等值线是在表示连续现象（如高程、温度、降雨量、污染程度或大气压力）的栅格数据集中连接等值位置的线。这些线要素会将输入中具有同一常量值的像元连接在一起。等值线的集合常被称为等值线图，但也可拥有特定的术语称谓，这取决于测量的对象。例如表示压力的称为等压线图，表示温度的称为等温线图而表示降雨量的称为等降雨量线图。

等值线的分布可显示出值在整个表面的变化情况。值的变化量越小，线的间距就越大。值上升或下降得越快，线的间距就越小。
