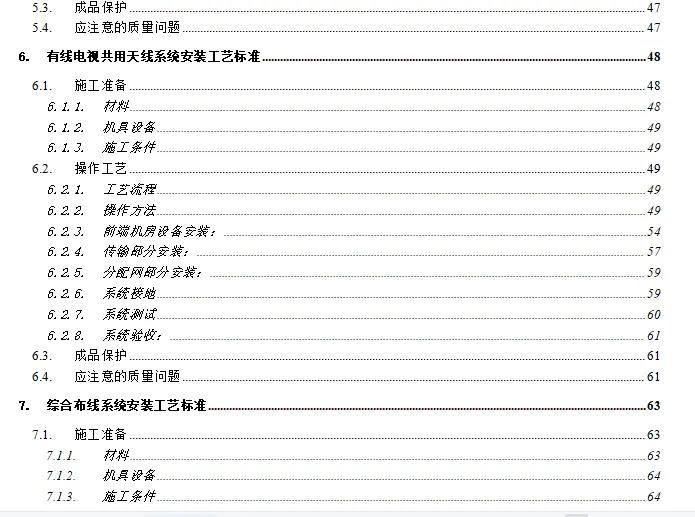

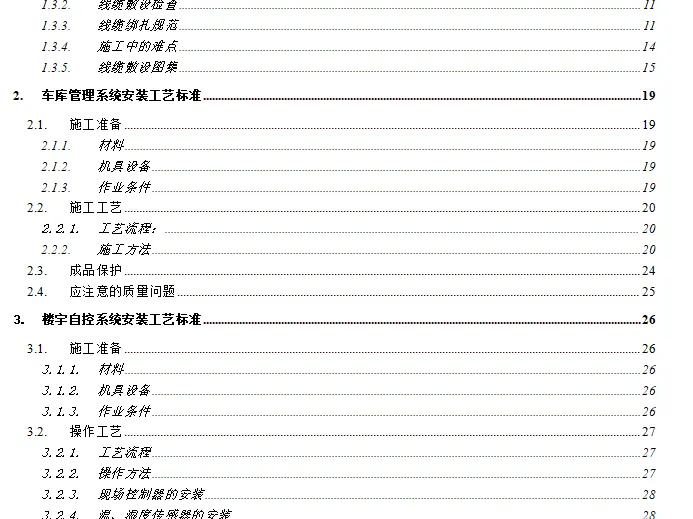

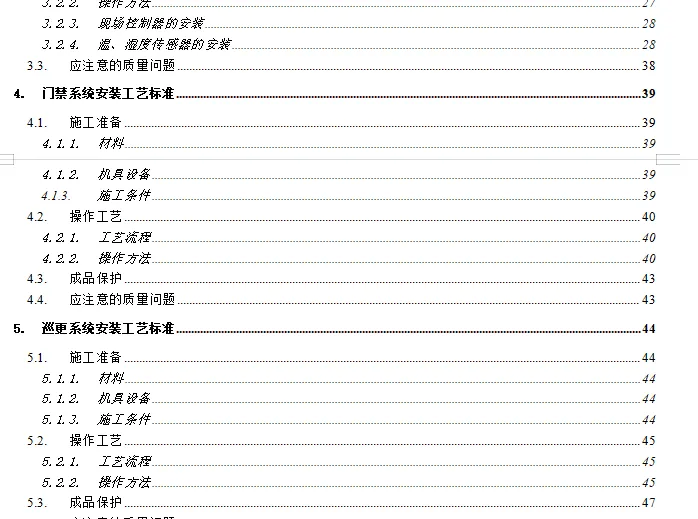

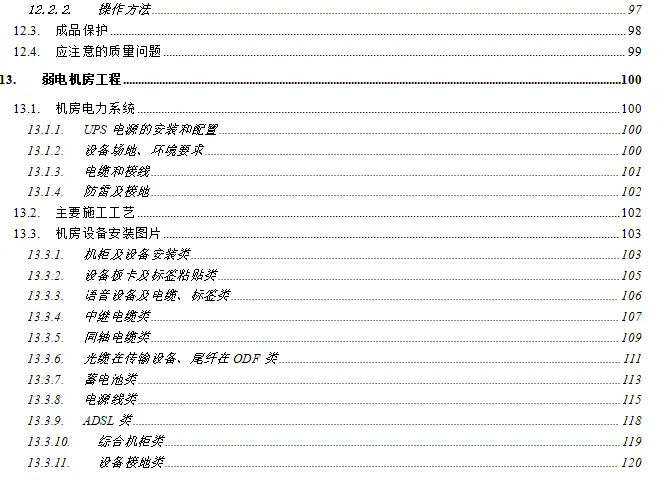

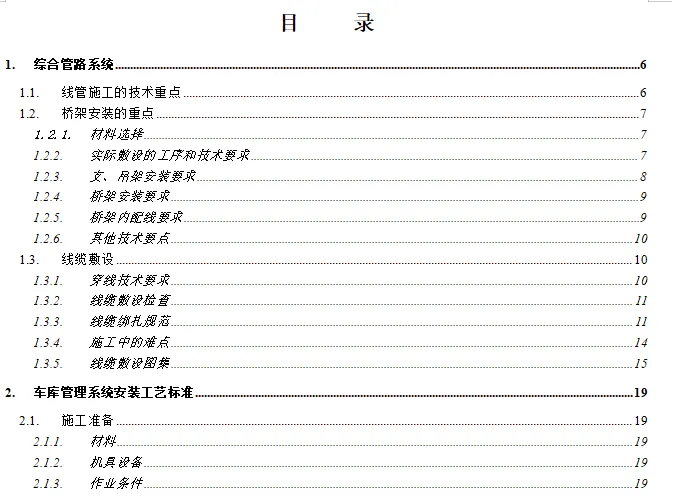

以下为方案部分截图,关注【建筑智能化生态圈】公众号，后台对话框回复【方案获取】即可获取完整版下载方式
建筑智能化生态圈13群已经建立，欢迎大家进群后讨论技术问题，设计方案，投标、施工，工程合作，产品对接等方面，都可以。其中群里大部分人员都是工程商，施工分包商，设计院设计师，公司老板，技术总监、厂家、甲方等。入群入口
最新版弱电资料大全【548G】又更新了！干货多，弱电人学习的好帮手
弱电施工工艺及流程指导文件共计120页
弱电施工工艺
1. 综合管路系统
管槽线缆施工是整体施工的基础。它直接影响到整体的工程进度和工程质量。本文主要是针对线管施工和桥架安装两个方面论述，施工过程中的技术难点和重点。
1.1. 线管施工的技术重点
垂直敷设的线槽必须按底架安装，水平部分用支架固定。固定支点之间的距离要根据线槽具体的负载量在1.5至2米之间。在进入接线盒、箱柜、转弯和变形缝两端及丁字接头不大于0.5米。线槽固定支点间距离偏差小于50毫米。底板离终点50MM处均应固定。
1)不同电压、不同回路、不同频率的强电线应分槽敷设，或加隔离板放在同一槽内。
2)线槽与各种模块底座连接时，底座应压住槽板头。
3)线槽螺杆高出螺母的长度少于5毫米。
4)线 槽两个固定点之间的接口只允许有一个，所有接口跨接处均装上接地铜线或片，每层保证可靠的重复接地。
5)线槽交叉、转弯、丁字连接要求：平整无扭曲，接缝紧密平直无刺无缝隙，接口位置准确，角度适宜。
6)槽板应紧贴建筑墙面，排列整齐。
7)导线不得在线槽内进行接头，接线在接线盒内进行。
8)穿在管、槽、架内的绝缘导线，其绝缘电压不应低于500V。
9)管线槽架内穿线宜在建筑物的抹灰及地面工程结束后进行，在配线施工之前，将线槽内的积水和杂物清除干净。
10)管煨弯可采用冷煨和热煨法，管径20mm及其以下可采用手扳煨管器，管径25mm及其以上使用液压煨管器；
11)过路盒安装应牢固平整，开孔整齐并与管径相吻合，要求一管一孔不得开长孔，铁制盒、箱严禁用电气焊开孔；
12)管路敷设前应检查管路是否畅通，内侧有无毛刺；
13)管路连接应采用丝扣连接或扣压式管连接；管路敷设应牢固通畅，不做拦腰管或拌脚管；
14)管子进入箱盒处顺直，在箱盒内露出的长度小于5mm；
15)管路应做整体接地连接，采用跨接方法连接。
1.2. 桥架安装的重点
1.2.1. 材料选择
1)首先桥架采用优质钢板加工成型的全封闭高强度矩形钢管，外表通过镀锌处理，大幅度地提高了抗腐蚀能力。桥架内外应光滑平整，无棱刺，不应有扭曲、翘边等变形现象。
2)分线盒和插座盒：敷线平面中，用作导线的转弯、相接。交叉是敷线的十字路回，可作不同管形的变换和一定范围的高度调整。双桥架线路的分线盒内部设有隔离板，以保证强、弱电之间的隔离和屏蔽。敷线平面中出现强弱电交接十分复杂时，桥架在水平位置采用加深分线盒，将水平方向的桥架交叉进行，极大地方便了各种线路走向。
3)专用出线口：用于导线的引出，可根据需要用作电源、电话、视频插座或计算机终端出口。距分线盒230mm设置第一个出线口，出线口之间标准间距为600mm。如果为双桥架，两桥架邻近出线口中心距为1400mm。
4)连接支撑附件：连通器用于直通连接；圆管接头用于分线盒中圆管连接；变径接头用于桥架与圆管的连接；终端用于桥架终端封头；支架与调整螺栓用于桥架支撑及高度调整，其调整螺栓长度视施工条件而定，高度调整一般为30～50mm；S型加深专用接头用于纵横交叉或过梁处；平式弯通用于桥架的转角处；立式弯通用于桥架的上下连接口；其他桥架专用胶水，用于桥架与桥架，桥架与分线盒连接处，防止灰浆进入。
1.2.2. 实际敷设的工序和技术要求
1)桥架必须根据图纸走向及现场建筑特性设计弯头、马鞍、长度等。
2)桥架安装必须横平竖直。
3)桥架安装必须根据桥架大小，精确计算出承托点受力情况。要求均匀、整齐美观及牢固可靠。
4)角弯必须有充分的弧度，防止将电缆拆散。
5)桥架必须至少将两端加接地保护，要求每隔20M接地一次，如果图纸上无明确如何接地点时，建议在桥架内加设一条BV16平方毫米的双色地线。
6)弹线定位：根据设计图纸确定桥架走向，从始端至终端找好水平线或垂直线，用粉线袋在线路的中心外进行弹线，按照设计图要求及施工验收规范规定，分别找出分线盒、分线口及支架的具体位置，用铅笔分别标注。一般支架间距为1．0- 1．5m。
7)桥架敷设：根据标准位置放置分线盒和支架，然后放置桥架和出线口，同时根据需要加各种配件，朝上的桥架不必立得太长，否则易被砸断。连接完毕后，调整支架和塑料盖，使出线口到适当高度。达到位置正确，固定牢固，走向合理。桥架水平或垂直敷设部分平直度和垂直度允许偏差不超过5mm。为防止灰浆进入，各连接处周边抹专用胶，各分线盒、出线口盒盖拧紧，并用铁丝绑扎，未端加塑料封堵。浇筑混凝土时设专人看护，发现问题及时处理。
8)跨接地线焊接：依据施工规范，确定跨接线规格。地线两端焊接面不小于该跨接线截面的6倍，焊缝均匀牢固。
9)槽内配线：首先清扫桥架，可先将带线穿插至出线口，然后将布条绑在带线一端，从中一端将布线条拉出，反复多次可将桥架内的杂物和积水清理干净，也可用空气压缩机将桥架内的杂物和积水吹出。放线前应先检查管及桥架连接处的护日是否齐全。
10)线路检查及绝缘遥测可参照管内穿绝缘导线安装工程的相关部分。
11)面板安装：配合装修，依据各出线口用途，安装相应的面板。
1.2.3. 支、吊架安装要求
要求所用钢材应平直，无显著扭曲。下料后长短偏差应在5mm内，切口处应无卷边、毛刺；支、吊架应安装牢固，保证横平竖直；固定支点间距一般不应大于1.5-2.0mm，在进出接线箱、盒、柜、转弯、转角及丁字接头的三端500以内应设固定支持点支、吊架的规格一般不应小于扁铁30mm*3mm，扁钢25mm*25mm*3mm。
1.2.4. 桥架安装要求
桥架应平整，无扭曲变形，内壁无毛刺，各种附件齐全；桥架接口应平整，接缝处紧密平直，槽盖装上后应平整、无翘脚，出线口的位置准确；桥架的所有非导电部份的铁件均应相互连接和跨接，使之成为一连续导体，并做好整体接地；桥架安装应符合《高层民用建筑设计防火规范》（GB50045-95）的有关部门规定；
1.2.5. 桥架内配线要求
桥架配线前应消除槽内的污物和积水；缆线布放前应核对型号规格、程式、路由及位置与设计规定相符。在同一桥架内包括绝缘在内的导线截面积总和应该不超过内部截面积的40%；缆线的布放应平直、不得产生扭绞，打圈等现象，不应受到外力的挤压和损伤；缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰，端正和正确；电源线、信号电缆、对绞电缆、光缆及建筑物内其他弱电系统的缆线应分离布放。各缆线间的最小净距应符合设计要求；缆线布放时应有冗余。在交接间，设备间对绞电缆预留长度，一般为3至6米；工作区为0.3至0.6米；光缆在设备端预留长度一般为5至10米；有特殊要求的应按设计要求预留长度；缆线布放，在牵引过程中，吊挂缆线的支点相隔间距不应大于1.5m；布放缆线的牵引力，应小于缆线允许张力的80%，对光缆瞬间最大牵引力不应超过光缆允许的张力。在以牵引方式敷设光缆时，主要牵引力应加在光缆的加强芯上；电缆桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5m处，应固定在桥架的支架上，水平敷设时,直接部份间隔距施3~5m处设固定点。在缆线的距离首端、尾端、转弯中心点处300~500mm处设置固定点；槽内缆线应顺直,尽量不交叉、缆线不应溢出桥架、在缆线进出桥架部位，转弯处应绑扎固定。垂直桥架布放缆线应每间隔1.5m处固定在缆线支架上，以防线缆下坠；在水平、垂直桥架和垂直桥架中敷设缆线时，应对缆线进行绑扎。４对对绞电缆以24根为束，25对或以上主干对绞电缆、光缆及其他信用电缆应根据缆线的类型、缆径、缆线芯数为束绑扎。绑扎间距不宜大于1.5m，扣间距应均匀、松紧适应；在竖井内采用明配、桥架、金属桥架等方式敷设缆线，并应符合以上有关条款要求。
2、完整版资料获取方式
第一步：关注公众号
每天更新爆款资源，关注后即可订阅！
第二步：转发领取资料
点亮文章底部“在看”和“赞”，请将本文章转发100人以上优质安防群5个或者分享朋友圈，保留10分钟以上截图，加下方管理微信，发送截图，我们会在第一时间审核发资料。
长按二维码，领取资料！
最新版弱电资料大全【548G】又更新了！ 干货多，弱电人学习的好帮手
方案目录 |
完整方案获取
请关注公众号后回复：方案获取
本文留言区留言无效
2、获取方式
素材包由小二哥个人完成整理、收集过程繁琐枯燥，整理不易希望大家点一点文末在看然后分享到朋友圈是对小二哥最大的肯定。朋友圈看到您分享的资料会感激您的。
| 下载步骤 |

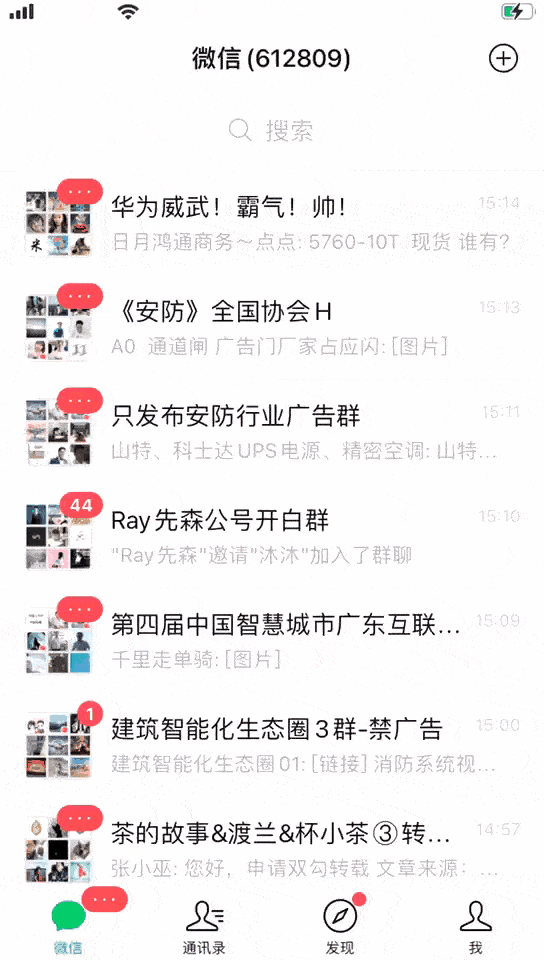

| ① 长按文末二维码“识别”，或关注、建筑智能化生态圈公众号。 ② 在公众号对话框输入：【方案获取】即可获得资料下载链接。 ③回复关键字是在关注公众号后菜单栏回复，不是在本文章底部留言。 如果不会请看下面演示图 |
