第一章、智慧社区总体规划

1、范围

在中国“房地产吻别黄金十年， 牵手白银时代”的当下时期，地产的服务和配套被更加强调重视。同时，各地政府正在强力推动“智慧社区”概念。然而所有理念的落地，都需要一套真正能打通各参与方的电子沟通平台。相比于其他方案，智慧社区综合解决方案，因其搭载的智能可视对讲为建筑必备、常年24时开机、与家庭紧密捆绑等的固有特性，必然成为最佳的选择。

“RISE ”智慧社区平台有机的将业主、物业、小区周边商户、政府联系在了一起，加强了各相关角色之间的沟通。为方便业主之间的沟通、提升物业管理水平、发展社区周边电子微商圈、普及电子政务提供了技术基础。

2、规范性引用文件

下列文件中的条款通过本导则的引用而成为本导则的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本导则。凡是不注明日期的引用文件，以最新版本适用于本导则。

JGJ/T16-2008 《民用建筑电气设计规范》

GB/T 50314-2000《智能建筑设计标准》

CJ/T174-2003 《居住区智能化系统配置与技术要求》

GB50395-2007《视频安防系统工程设计规范》

GB/T 20299.1/2/3/4-2006 《建筑与居住区数字化技术应用》

GB31/294-2010《住宅小区安全防范系统要求》

GB 50174-2008《电子计算机房设计规范》

GB 50343-2012《建筑物电子信息系统防雷技术规范》

GB50846-2012《住宅区和住宅建筑内光纤到户通信设施工程设计规范》

GB50847-2012 《住宅区和住宅建筑内光纤到户通信设施工程施工验收规范》

GB/T50622-2010《住宅用户电话交换系统工程设计规范》

GB/T 50623-2010《用户电话交换系统工程验收规范 》

GB/T 50311-2007《建筑与建筑群综合布线系统工程设计规范》

GB50200-1994《有线电视系统工程技术规范》

GB9175-88《国家环境电磁波卫生标准》

3、术语和定义

本导则使用以下关键术语和定义。

3.0.1 智慧城市 smart city

指利用物联网、宽带移动互联网、云计算、数据挖掘等新一代信息技术，充分利用资源，围绕政府管理、民生幸福和经济产业的需求，形成高效、敏捷的电子政务及电子商务的运行模式，通过对信息资源等城市运行数据的实时收集、存储，使各业务子系统间的互联互通、交换共享、相互协同，为城市管理与运营提供更高效、灵活的决策支持与行动工具，为城市公共应用服务提供更人性化、更便捷的创新应用与服务，实现现代城市的安全、高效、便捷和绿色运转。

3.0.2 智慧社区 smart community

是“智慧城市”实施的重要环节，通过建设支持智慧物业管理、智慧社区公共服务、社区电子商务的智慧社区物业及智能化综合服务管理平台，提供市政、物业管理、及便民优质服务，提高民众生活的品质，使城市工作及生活更加高效及智能。

3.0.3 物联网 internet of things

物联网是一个基于传感网、互联网、电信网等信息承载体，让能被独立寻址的普通物理对象实现互联互通的网络。具有普通对象设备化、自治终端互联化和普适服务智能化三个重要特征。

3.0.4 移动互联网 mobile internet

指利用宽带无线移动网，为用户提供在移动互联网设备上访问互联网的应用和服务，是移动通信网和互联网融合的产物。GPRS、EDGE、WLAN（Wi-Fi）、3G、4G等都是移动互联网的具体网络访问方式。

3.0.5 无线局域网 wireless local area network

简称Wi-Fi，工作于2.4GHz或5GHz频段，以无线组网的通信方式将各种无线终端（笔记本、手机等）设备互联起来，构成互联互通并实现资源共享的局域网络。Wi-Fi是对目前市面广泛使用的普通WLAN的俗称。

3.0.6  4G网络 4rd-generation network

第四代移动通信及其技术的简称。4G LTE系统能够以100Mbps的速度下载，上传的速度也能达到50Mbps，并能够满足几乎所有用户对于无线服务的要求。而4G LTE Advanced采用载波聚合技术，下行峰值速度可达150Mbps。此外，4G可以在DSL和有线电视调制解调器没有覆盖的地方部署，然后再扩展到整个地区。 相对于2G/3G网络，4G有着不可比拟的优越性。

3.0.7 云计算 cloud computing

一种基于互联网的计算方式，通过宽带互联网，实现软硬件资源和信息的共享。

3.0.8 云服务器 cloud servers

构成云计算服务的重要部件，支持互联网三大核心要素：计算、存储、网络的运作，及支撑面向各类互联网用户提供综合业务能力的服务平台，向用户提供公用化的互联网基础设施服务。

3.0.9 社区电子商务 community e-commerce

针对社区用户、在社区服务平台和网站上，提供电子商务服务，是一种更为便捷的社区在线销售方式，具有快速、高效、低成本等特点。

3.0.10电子投票  electronic voting

指以电子/网络方式向业主提供的投票服务。

3.0.11 电子支付 electronic payment

指电子交易者，包括消费者、厂商和金融机构，通过电子设备及网络进行货币支付或资金流转。

3.0.12 智能终端 intelligent terminal

指具有新一代操作系统的便携式移动设备，能够通过一种或多种移动网络访问方式连接互联网。具有以下部分或全部功能：存储和检索信息能力；方便录入、管理或处理信息；支持文本、声音或图像信息；可通过一定的通信接口在同机种或异机种间传送信息等功能。

3.0.13 智能建筑系统集成：intelligent building system integration

指以搭建建筑主体内的建筑智能化管理系统为目的，利用综合布线技术、楼宇自控技术、通信技术、网络互联技术、多媒体应用技术、安全防范技术等将相关设备、软件进行集成设计、安装调试、界面定制开发和应用支持。智能建筑系统集成的子系统包括综合布线、楼宇自控、电话交换机、机房工程、监控系统、防盗报警、公共广播、门禁系统、楼宇对讲、一卡通、停车管理、消防系统、多媒体显示系统、远程会议系统、人脸识别等。

3.0.14 物业管理信息集成 property management information integration

通过网络化信息技术，建立一个基于WEB、面向物管人员和住户的物业管理信息系统，并将其扩展到移动通讯领域，从而实现物业信息的充分共享。

4、智慧社区总体架构

4.1 智慧社区系统的组成

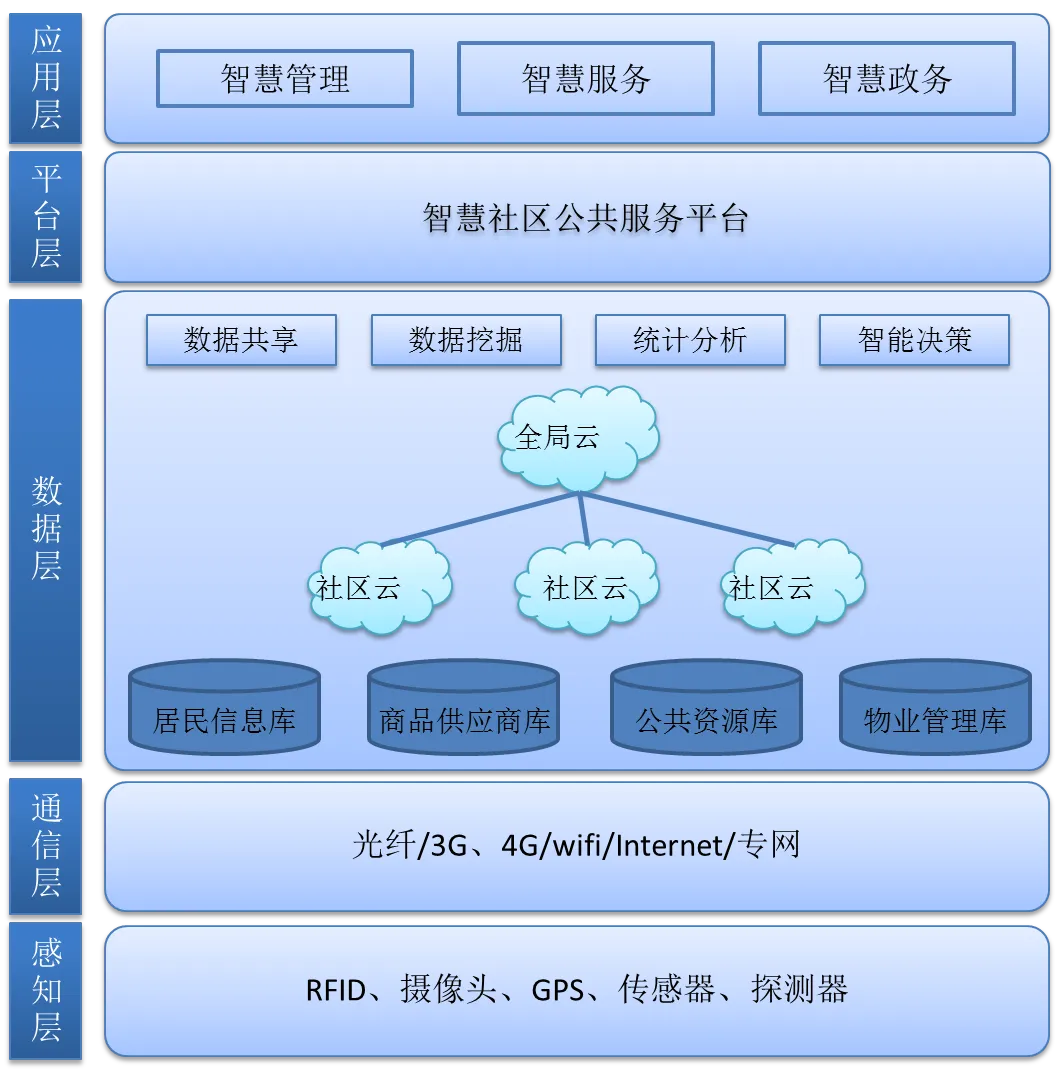

4.1.1智慧社区系统由感知层、通信层、数据层、平台层及应用层组成，如图4.1.1所示。

图4.1.1

4.1.2 感知层应具有环境感知和通信能力，通过RFID、GPS、传感器等物联网技术实现对社区范围内的环境、安全、基础设施等的监控和检测，可为社区居民提供无处不在的信息服务。

4.1.3 通信层是智慧社区的基础设施，是实现智慧社区的信息交互基础。智慧社区的通信网络可由光纤网和无处不在的无线宽带网络组成，使社区居民随时、随地、随需可使用互联网提供的信息服务。

4.1.4 数据层是在建立的社区数据中心或云计算中心的环境下，通过整合社区物业管理、居民基本信息、社区电子商务及公共资源等数据库，实现数据共享、数据挖掘、统计分析及智能决策等功能。

4.1.5 平台层是建立在感知层、通信层和数据层之上的系统集成层,主要集成应用模块。

4.1.6 应用层是建设在平台层上的各种应用服务系统。应包括智慧管理、智慧服务、智慧政务。

5、基础设施建设

5.1数据中心 （数据层）

5.1.1 数据中心机房建设应符合现行国家标准《电子计算机房设计规范》GB 50174和《建筑物电子信息系统防雷技术规范》GB 50343的有关规定。

5.1.2大型社区可单独建设数据中心，小型社区可几个社区共用一个数据中心，也可采用云计算中心。

5.1.3数据中心业务系统应包括网络系统建设、数据存储建设、应用整合建设、安全性管理建设等，建设过程中应遵循国家相关规范的要求。

5.1.4数据中心应整合物业管理、居民基本信息、商品供应商及公共资源等数据库，实现数据共享、数据挖掘、统计分析及智能决策等功能。

5.2通信网络系统（通信层）

5.2.1通信接入系统

（1）多个通信运营商进入住宅区时，应按照下图所示接入。

（2）小区光纤入户设计应符合现行国家标准《住宅区和住宅建筑内光纤到户通信设施工程设计规范》（GB50846-2012）及《住宅区和住宅建筑内光纤到户通信设施工程施工验收规范》（GB50847-2012）的有关规定。

5.2.3电话交换系统

（1）电话交换系统建设应符合现行国家标准《住宅用户电话交换系统工程设计规范》(GB/T50622-2010)及《用户电话交换系统工程验收规范 》(GB/T 50623-2010)的有关规定。

5.2.4计算机网络系统

（1）应以满足各类网络业务信息传输与交换的高速、稳定、实用和安全规划与设计的原则。

（2）宜采用以太网等交换技术和相应的网络结构方式，按业务需求规划二层或三层的网络结构。

（3）建筑物内流动人员较多的公共区域或布线配置信息点不方便的大空间等区域，宜根据需要配置无线局域网络系统。

5.2.5综合布线系统

（1）综合布线系统的设计应按照《建筑与建筑群综合布线系统工程设计规范》GB/T50311及符合国家相关技术标准和规定。

（2）设计时应结合建筑使用的特点，分析其功能、性质及环境条件，并充分考虑使用者的要求，兼顾未来发展的需要。

（3）综合布线系统宜采用BIM技术进行智慧配管与空间调度整合。

5.2.6室内移动通信覆盖系统

（1）小区高层建筑物应设置室内移动通信覆盖系统，克服建筑物的屏蔽效应阻碍与外界通信。

（2）应确保建筑的各种类移动通信用户对移动通信使用需求，为适应未来移动通信的综合性发展预留扩展空间。

（3）应符合现行国家标准《国家环境电磁波卫生标准》GB9175等有关的规定。

（4）室内移动通信覆盖系统应遵循“多网合一”的原则进行建设。

5.2.7卫星通信系统

（1）应满足各类建筑的使用业务对语音、数据、图像和多媒体等信息通信的需求。

（2）应在建筑物相关对应的部位，配置或预留卫星通信系统天线、室外单元设备安装的空间和天线基座基础、室外馈线引入的管道及通信机房的位置等。

（3）与通信网络接口包括和程控交换机、SDH等设备连接的前端机，接口设备要符合G703/G704标准。

5.2.8有线电视系统

（1）有线电视系统的设计应符合GB50200-1994 《有线电视系统工程技术规范》及深圳有线电视网络建设与总体规划的要求。

（2）设置卫星电视接受系统时，应得到国家有关部门的批准。

5.2.9公共广播系统

（1）公共广播系统应符合《公共广播系统工程技术规范》GB 50526-2010的有关规定

（2）公共广播系统应向建筑物内公共场所提供音乐节目和公共传呼信息。

（3）广播系统要实施分区控制，分区的划分应与消防分区一致，并能够按一定的优先级控制播出。

（4）公共广播系统应设有与消防系统连接接口，并可与计算机集成网络系统连接。

5.2.10信息发布系统

（1） 应能向建筑物内的公众或来访者提供告知、信息发布和演示以及查询等功能。

（2） 信息发布系统应设有外部接口，可与计算机集成网络系统连接。

5.3安全防范系统（感知层）

5.3.1 一般规定

（1）安全防范系统的设计应根据建筑物的使用功能、建设标准、及安全防范管理需要设置。综合应用电子信息技术、计算机网络技术、安全防范技术等，构成先进、可靠、经济、配套的安全技术防范体系。

（2）安全防范系统的设计及其子系统的配置应符合国家相关安全技术防范规程规定，满足先进、可靠、合理、适用的原则。

（3）系统的设计应以结构化、规模化、规范化的方式实现，应能适应工程建设发展和技术发展的需要。

5.3.2入侵报警系统

（1）入侵报警系统设计应符合《入侵报警系统工程设计规范》GB 50394-2007的有关规定。

（2）系统应与安全防范系统的视频监控系统、出入口控制系统联动。

（3）系统应与安全防范系统的安全监控室联网，满足安防监控室对该系统进行集中管理与控制的有关要求。

（4）系统应设有外部接口，可与计算机集成网络系统连接。

5.3.3视频监控系统

（1）视频监控系统的设计应符合《视频安防监控系统工程设计规范》GB50395-2007的有关规定。
（2）系统应能与计算机安全综合管理系统联网，计算机系统能对电视监视系统的集中管理和控制。

（3）系统应设有外部接口，可与计算机集成网络系统连接。

5.3.4出入口控制系统

（1）出入口控制系统的设计应符合《出入口控制系统工程设计规范》GB50396的有关规定。
（2）系统应能对设防区域的位置，通行对象及通行时间等进行实时控制或设定程序控制。
（3）系统必须与消防系统联动，在火灾报警时能及时封锁有关通道和灯、并迅速启动消防通道和安全门。
（4）系统应能与计算机安全综合管理系统联网，计算机系统能对出入口控制系统进行集中管理和控制。

（5）系统应设有外部接口，可与计算机集成网络系统连接。

5.3.5巡更系统

（1）巡更点宜设在主要出入口、主要通道、紧急出入口、各主要部门和监控盲点。

（2）巡更系统宜独立设置，也可与出入口控制系统、入侵报警系统联合设置。

（3）独立设置的巡更系统应与安防监控室联网，满足安防监控室对该系统进行集中管理与控制的有关要求。

5.3.6可视对讲系统（含人脸识别系统）

（1）系统应能使来访客人与楼内居住的人员双向通话及画面图像可视。 人脸识别自动开门。
（2）系统应具有能使楼内居住的人员进行遥控开启或关闭大楼入口门的控制装置。
（3）系统应能提供楼内居住的人员向中央保安值班室直接报警。
（4）系统应与计算机安全综合管理系统联网，计算机系统能对访客报警系统进行集中管理和控制。

5.3.7停车场管理系统

（1）系统应具有包括停车场进出口及停车场内通道的行车信号指示、车位状态显示、停车场出入口自动检索、自动计费、栅栏门自动控制、车辆和车牌号的自动识别装置等功能。
（2）系统应与计算机安全综合管理系统联网，计算机系统能对停车场管理系统进行统一管理的控制。

5.4建筑设备监控系统（感知层）

5.4.1一般规定

（1）建筑设备监控系统的网络结构模式应采用集散型或分布式控制的方式，通过管理层网络与监控层网络实现对设备运行状态的监视与控制。

（2）监控系统用于对小区中的各种机电设备进行检测、控制及自动化管理，达到安全、可靠、节省资源、节省人力和综合管理的目的。

（3）监控系统与有通信接口的设备以通信方式相连时，应保证通信数据的畅通。

（4）系统设备应具备系统集成接口。

5.4.2空调与通风监控

（1）对空调系统进行温度、湿度自动控制，应实现按预定时间表自动启停和节能优化启停控制，应实现空调机组设备的联锁和保护控制。

（2）实现对空调设备运行状态、故障的监控、记录与报警。

（3）对变风量系统实现节能运行方式。

（4）对通风用送风排风机的运行状态进行检测和控制,并可按空气环境参数要求自动控制启停。

5.4.3 变配电监控

（1）实现对变配电系统进行电压、电流、有功功率、功率因素、用电量等参数的测量与记录。

（2）对高低压开关柜、直流电源柜、变压器、自备发电系统的工作状态和故障进行监视。

5.4.4照明监控

（1）按照照度或预设时间表对公共照明设备包括开关、调光、场景等进行控制。

5.4.5给排水监控

（1）对给排水系统的运行状态与故障状态实行监控、记录，自动调整水泵台数。

（2）对中水系统的运行状态与故障状态进行监控。

5.4.6热源和热交换监控

（1）实现系统的负荷调节、预订时间表自动启停和节能优化调节。

（2）实现对热源和热交换系统设备的联动控制。

（3）实现对供回水压差或供回水温度的自动控制。

（4）实现对热源和热交换设备运行状态、故障等进行监视、记录与报警。

5.4.7冷源监控

（1）实现系统的负荷调节、预订时间表自动启停和节能优化控制。

（2）实现系统设备的联动控制

（3）实现对系统运行参数、状态、故障等的监视、记录与报警。

（4）实现对供回水压差或供回水温度的自动控制

5.4.8电梯和自动扶梯监控

（1）对电梯和自动扶梯系统运行状态和故障进行监控。

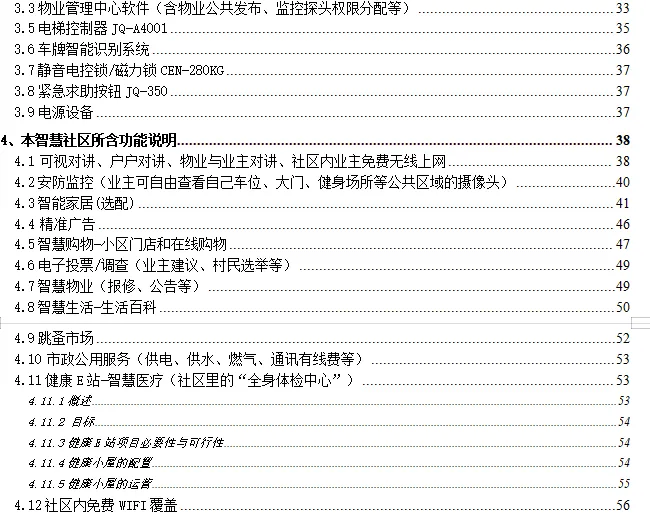

如需要完整方案请下载
