做机械设计的都懂，找对标准件模型能省一半功夫！德马滚筒作为全球领先的专业输送辊筒品牌，广泛应用于非标流水线、物料分拣线等场景，官网可免费下载模型，但很多设计师（尤其是新手）常卡在入口、参数、格式上浪费时间。今天小谦结合14年青岛机械设计经验，把全流程+避坑技巧一次性讲透，收藏即能用！
第一步：打开官方网址，避开“山寨陷阱”

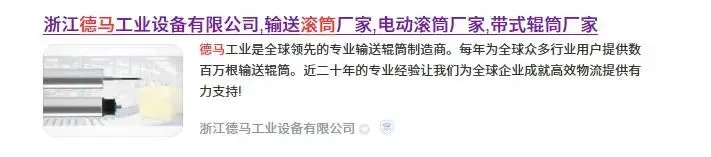

无需百度搜索，直接输入德马工业官网地址（http://www.damonroller.com），无需注册登录，全程免费。打开后定位顶部导航栏「产品与选型」，这是模型下载的核心通道，避免点错其他栏目绕路。
2.产品与选型
第二步：进入产品选型，精准锁定滚筒型号

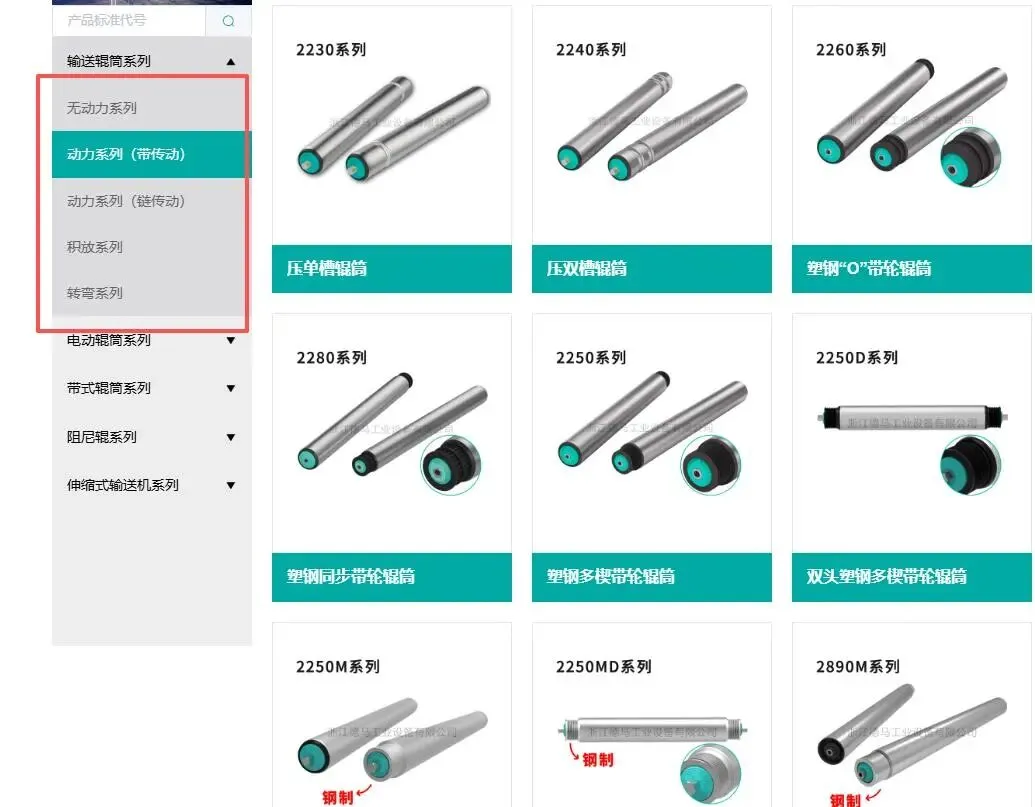

点击「产品与选型」后，进入德马滚筒全系列选型页面。德马滚筒型号繁多，适配不同输送场景和货物类型，选错型号则模型无法使用。选型只需遵循两个原则：匹配自身输送场景（动力/无动力、直线/转弯），对应货物尺寸和承载需求，按需点击对应系列，进入具体型号页面即可。

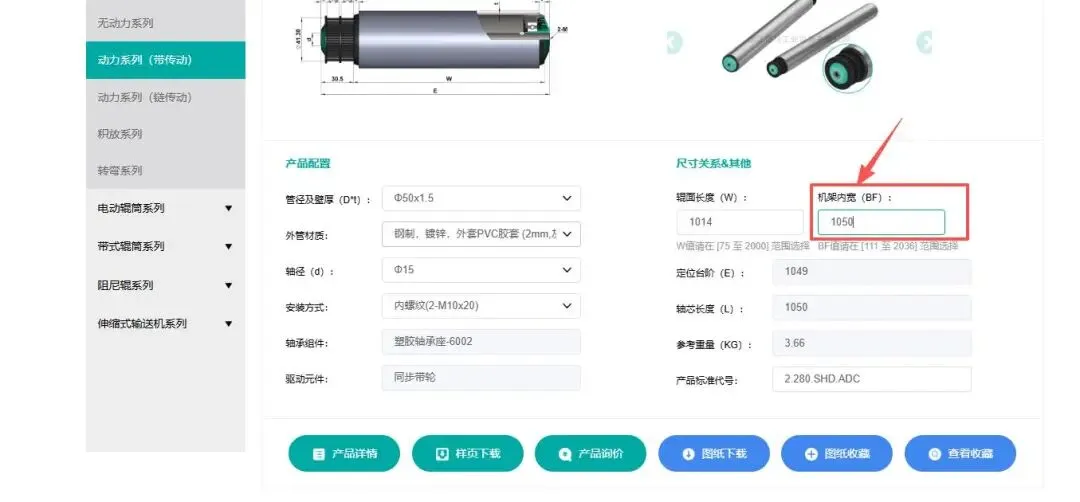

第三步：输入选型参数，重点搞懂“机架内宽”

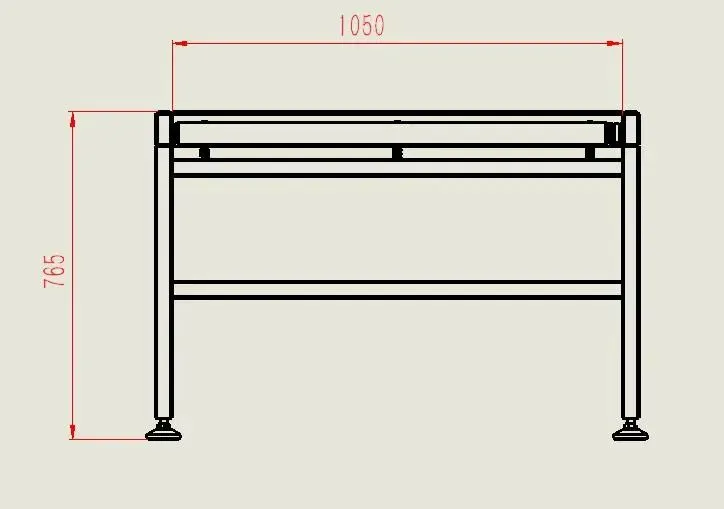

具体型号页面的参数输入框中，「机架内宽」是关键，新手常因填错数值导致模型不符。通俗来说，机架内宽就是输送机架两侧内侧的距离，即滚筒能安装的最大宽度，直接决定滚筒长度选型（需预留50~150mm余量）。
举例：机架内宽500mm，输入参数时直接填500mm即可（可参照公式W≥B+△B，B为货物宽度，△B为余量）。其他参数按页面默认推荐或设计需求填写，后续可在模型中微调。

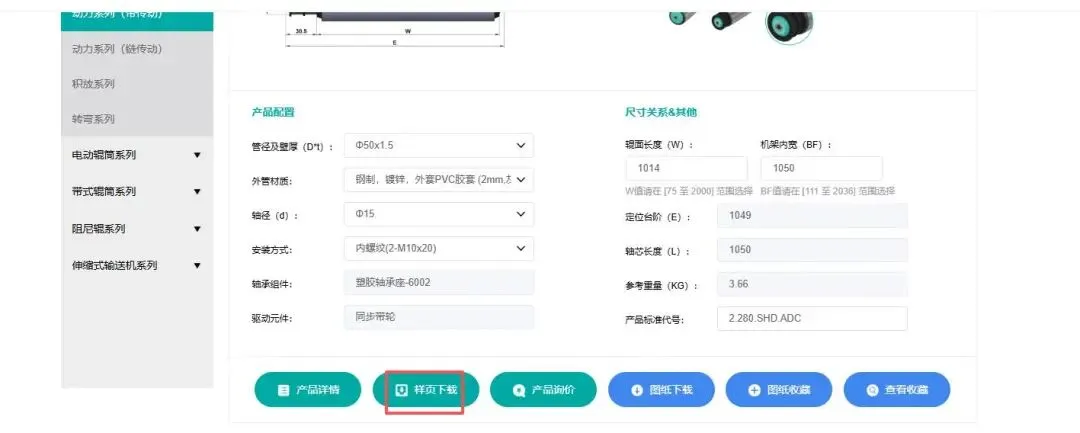

第四步：下载样册查数据，确认无误再下模型

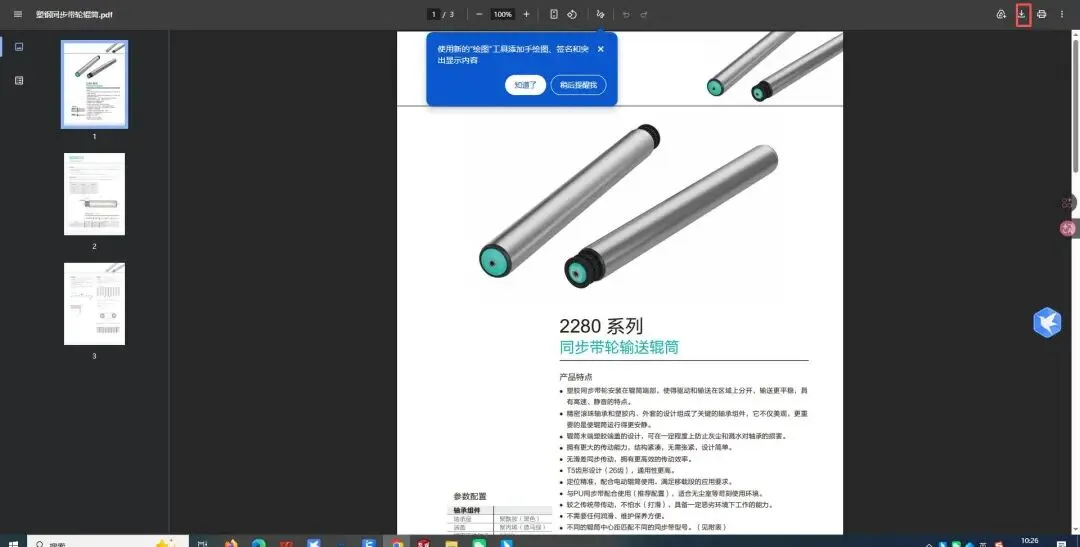

输入参数后，先点击「下载样册」确认数据。样册包含滚筒尺寸、承载能力、精度等核心信息，能帮你核对型号和参数是否匹配，避免返工，确认无误后再进行下一步。

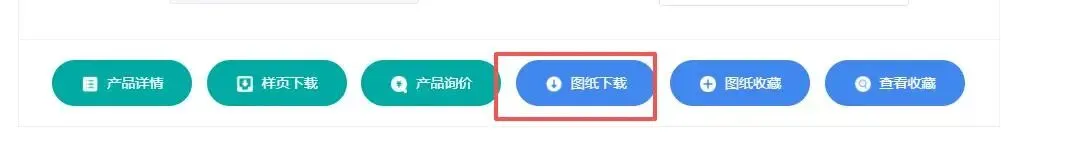

第五步：点击下载模型，选择正确格式（重点避坑）
找到「下载模型」按钮，点击后会出现STEP和PRT两种格式，新手无需纠结，一次性讲明白：STEP是装配体格式，通用性强但无法编辑；PRT是单个零件格式，可直接编辑修改，文件更小、打开更快。
小谦建议优先选PRT格式，适配机械设计中的模型微调需求，提升效率；跨软件协作再选STEP格式。下载后建议保存到CAD默认路径，方便后续调用，几秒即可完成下载。

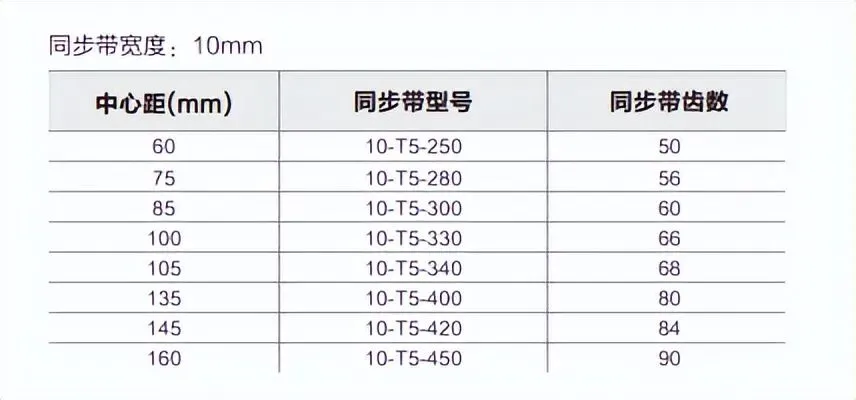

查找核心数据
STEP是个装配体 prt 是单个零件，最好保存到PRT，因为是一个独立零件
我是青岛机械小谦，青岛14年机械设计 ，有想转行非标机械设计，或者进阶高级机械设计的，可以咨询我~
最后：小谦专属提醒，新手必看
1. 下载的模型为标准尺寸，非标需求可结合样册在CAD中微调，无需重下；
2. 找不到对应型号，可访问德马图纸专用页面（tuzhicnweb.damonroller.com）检索；
3. 下载后对照样册核对承载参数，避免超出额定载荷。
以上就是德马滚筒模型下载全流程，重点是找对官方渠道、选对型号和格式、搞懂机架内宽。
