【免费下载】精编天津市第八中学20202021学年九年级12月第三次统练物理试题

一、单选

二、题（本大题共10小题，共30.0分）

1.通

2.常情况下，下列物体中属于导体的是

A. 铜丝B. 玻璃C. 橡胶手套D. 塑料

2. 将一根金属导线均匀拉长后，其电阻（ ）

A. 变大B. 变小C. 不变D. 无法判断

3. 公交车后门的两个扶杆上通常各装有一个按钮,每一个按钮都是个开关．当乘客按下任何一个按钮时，驾驶台上的指示灯发光同时电铃响提醒司机有人要下车．下列电路图符合上述要求的是

A. B.

C. D.

4. 下列四个等式中，符合串联电路特点的是（　　）

A. I=I₁+I₂B. U=U₁=U₂C. D.

5. 如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L₁，L₂的电阻之比为R₁：R₂=1：2，此时甲、乙两电表的示数之比为（　　）

A. 2：1B. 1：2C. 3：2D. 2：3

6. 如图甲所示电路中，当闭合开关后，两只电压表的指针偏转均如图乙所示，则电阻R₁和R₂两端的电压分别为

A. 6V1.5V

B. 7.5V1.5V

C. 1.5V7.5V

D. 15V6V

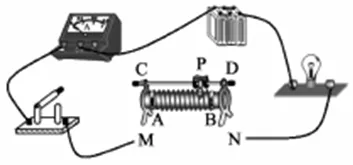

7. 如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P问左移动时，灯泡变亮．则下列接法符合要求的是

A. M接A，N接DB. M接B，N接C

C. M接A，N接BD. M接C，N接D

8. 在国际单位制中，电能的单位是

A. 安培B. 伏特C. 欧姆D. 焦耳

9. 加在导体两端的电压为3V，通电2min，电流所做的功为360J，则通过这导体的电流是（　　）

A. 180AB. 120AC. 600AD. 1A

10. 如图所示的电路中，两个小灯泡的规格相同．闭合开关后，只有一个小灯泡发光，电压表指针偏转明显．则故障可能是（ ）

A. 短路B. 断路C. 短路D. 断路

二、多选题（本大题共3小题，共9.0分）

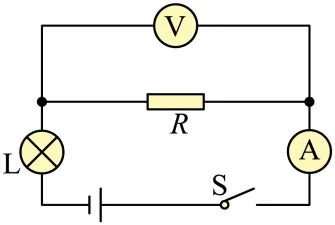

11. 如图所示的电路中．电源电压保持不变，当开关S闭合后，小灯泡不亮，电压表有示数，若小灯泡L、电阻R中仅有一个出现了故障．则此电路中的故障可能是

A. 电阻R短路B. 灯泡L短路C. 电阻R断路D. 灯泡L断路

12. 近年来，天津治理雾霾天气成效显著．图中是某物理兴趣小组设计的监测PM2.5的电路图，其中R是气敏电阻，阻值随PM2.5浓度增大而减小，R₀是保护电阻．下列判断正确的是

A. 当PM2.5浓度增大时，电压表示数变小

B. 当PM2.5浓度增大时，电路的总电阻变大

C. 当PM2.5浓度减小时，电流表示数变小

D. 当PM2.5浓度减小时，电压表与电流表示数比值不变

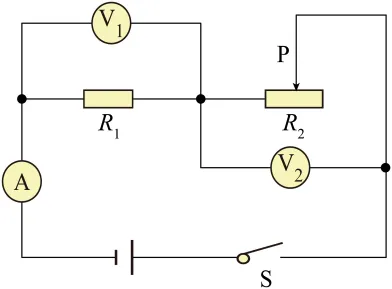

13. 如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移，下列说法中正确的是（　　）

A. 电流表A的示数变小

B. 电压表V_l的示数不变

C. 电压表V₂的示数变大

D. 电压表V_l与电压表V₂的示数之和保持不变

三、填空题（本大题共6小题，共24.0分）

14. 某小灯泡工作时两端的电压是 2.5V，用电流表测得此时的电流是 250mA，此灯泡工作时的电阻是____________Ω，当小灯泡两端的电压减小到0V时，灯泡的电阻是___________Ω。

15. 我国家庭照明电路的电压为_____V；某照明灯额定电压是36V，正常发光时灯丝电阻为24Ω，则照明灯的额定电流是 _____A.

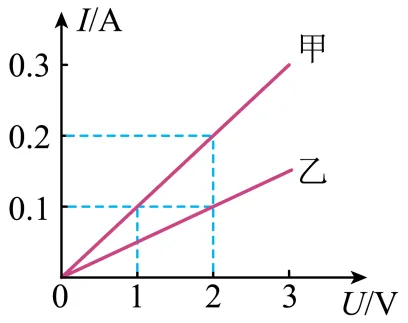

16. 如图是甲、乙两导体的电流与电压的关系图象．若将甲和乙串联接在电路中，甲、乙导体两端的电压之比U_甲：U_乙＝_____，若将甲、乙导体并联接在电路中，通过甲、乙导体的电流之比I_甲：I_乙＝_____．

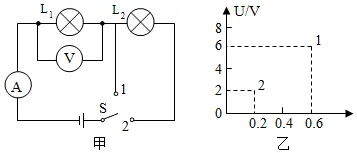

17. 如图甲所示，当开关S由接点1转到接点2时，电压表示数变化如图乙所示，则灯泡L₂两端的电压是_______V，电源电压是_______V。

18. 一个定值电阻，阻值为，接在电压为10V的电源两端，则通过它的电流为____________A，若要使通过它的电流为，则需要在电阻两端加上______V的电压。

19. 电阻，并联接在电压为的电路中，则R₁、R₂两端的电压之比为________，通过它们的电流之比为__________。

四、实验探究题（本大题共2小题，共12.0分）

20. 小明在做“用伏安法测量某定值电阻R的阻值”的实验中：
