ESP32C3 乐鑫下载工具V3.9.8 量产烧录最全教程
- 2026-10-09 06:29:36
ESP32C3 乐鑫下载工具V3.9.8 量产烧录最全教程很多开发者使用ESP32C3做产品量产时，都会遇到一系列共性问题：烧录地址不知道怎么填、分区表定义了nvs/phy_init却找不到对应bin文件、疑惑烧录行是否需要按顺序排列、混淆调试烧录和量产烧录的区别。 本文基于ESP-IDF原生工程、自定义分区表、乐鑫Flash Download Tool V3.9.8，结合量产实际工况，一次性讲透所有核心问题，规避90%以上的烧录踩坑点，适配个人调试、工厂量产全场景。 主控芯片：ESP32-C3 烧录工具：ESP Flash Download Tool V3.9.8 编译环境：ESP-IDF（自定义 user 分区表） 应用场景：设备量产（SN、WiFi、设备参数由产线上位机后期写入，非出厂预固化）

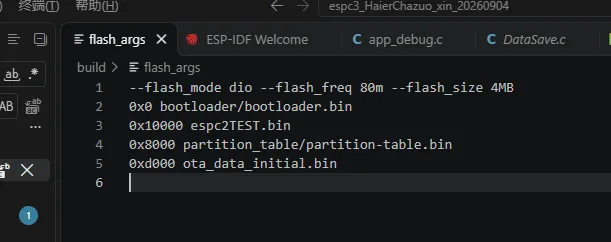

区别于ESP32C2（bootloader地址0x1000），ESP32C3 bootloader固定烧录地址为0x0 ，无需修改，直接照搬flash_args地址即可。
适配量产的完整烧录清单（仅4个必填文件，无多余冗余文件）：
对应工程默认配置：--flash_mode dio --flash_freq 80m --flash_size 4MB SPI SPEED：40MHz（重点！工具最高仅支持40MHz下载时钟，80MHz是芯片运行时Flash工作频率，二者不冲突） SPI MODE：DIO（严格匹配工程配置） 必选配置：勾选 DoNotChgBin（禁止工具修改BIN文件，量产必备） 串口配置：波特率460800，自动匹配COM口 结论：不需要。 乐鑫下载工具的工作逻辑是：按地址精准写入Flash，不依赖列表上下顺序。哪怕顺序混乱，也能正常烧录、设备正常启动。 ✅ 建议：手动整理为从小到大顺序，仅为方便人工核对、避免填错地址，不影响程序运行。 核心真相：分区表是「Flash地图」，不是「烧录清单」，画了分区不代表必须烧录对应文件。 ESP-IDF默认不会编译生成nvs.bin； nvs.bin仅用于出厂预固化固定参数的量产场景； 适配本文量产场景（重点）：设备SN、WiFi参数、配置由产线上位机后期动态写入，完全不需要预烧nvs.bin。 全新空白Flash首次上电，ESP-IDF驱动会自动格式化NVS分区，直接支持上位机读写参数，无任何异常。 phy_init.bin不会由编译生成，需专用工具采集硬件射频数据生成； 默认menuconfig未开启Store PHY init data in separate partition，PHY校准数据直接打包进主固件； 分区表可保留该分区，闲置不影响WiFi、射频功能，无需烧录、无需删除分区。 结论：完全不会。 仅当手动开启PHY独立分区开关后，才必须烧phy_init.bin，否则WiFi异常。默认配置下，缺失两个文件不影响设备所有功能，是正常量产状态。 该流程适配绝大多数物联网设备量产，无需手动生成分区文件，效率最高、故障率最低： 工具填写上述4组标准地址+BIN文件，勾选对应烧录项； 首次量产建议先 ERASE 全擦Flash，再点击START烧录； 烧录完成后设备上电，固件自动初始化NVS分区； 产线上位机联机，动态写入SN、WiFi、设备配置等参数； 参数写入并固化，完成量产流程。
前言
一、核心硬件与工具说明

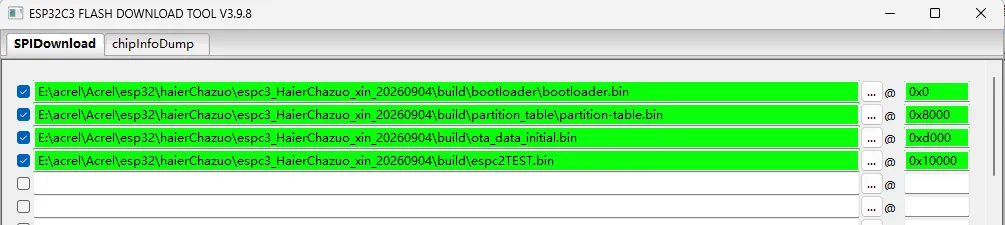

二、ESP32C3 标准量产烧录地址（最终正确版）
序号 | BIN文件路径 | 烧录地址 | 作用说明 |
|---|---|---|---|
1 | build/bootloader/bootloader.bin | 0x00000 | 芯片启动引导程序 |
2 | build/partition_table/partition-table.bin | 0x08000 | Flash分区映射表 |
3 | build/ota_data_initial.bin | 0x0D000 | OTA升级标记分区 |
4 | build/xxx.bin（工程主固件） | 0x10000 | 设备主程序固件 |
三、工具SPI参数配置（百分百正确）
四、高频误区解答（全网最疑惑问题）
误区1：烧录地址必须按从小到大顺序填写？
误区2：分区表定义了nvs、phy_init，就必须烧对应bin文件？
1. 关于 NVS 分区（0x9000）
2. 关于 PHY_INIT 分区（0xf000）
误区3：缺少nvs/phy_init文件，设备会无法运行？
五、量产标准流程（适配上位机写参场景）
