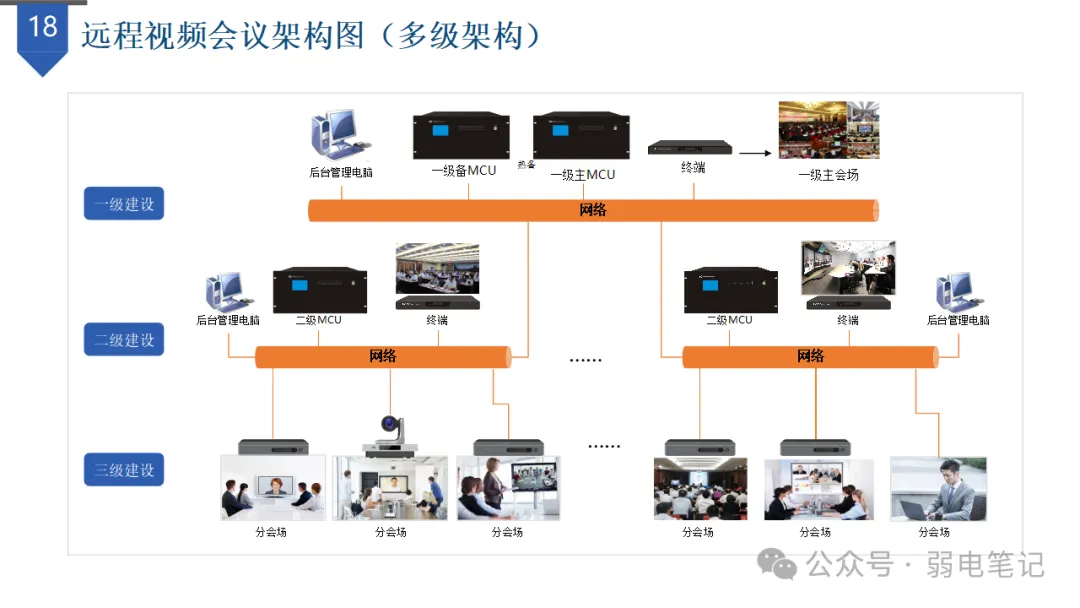

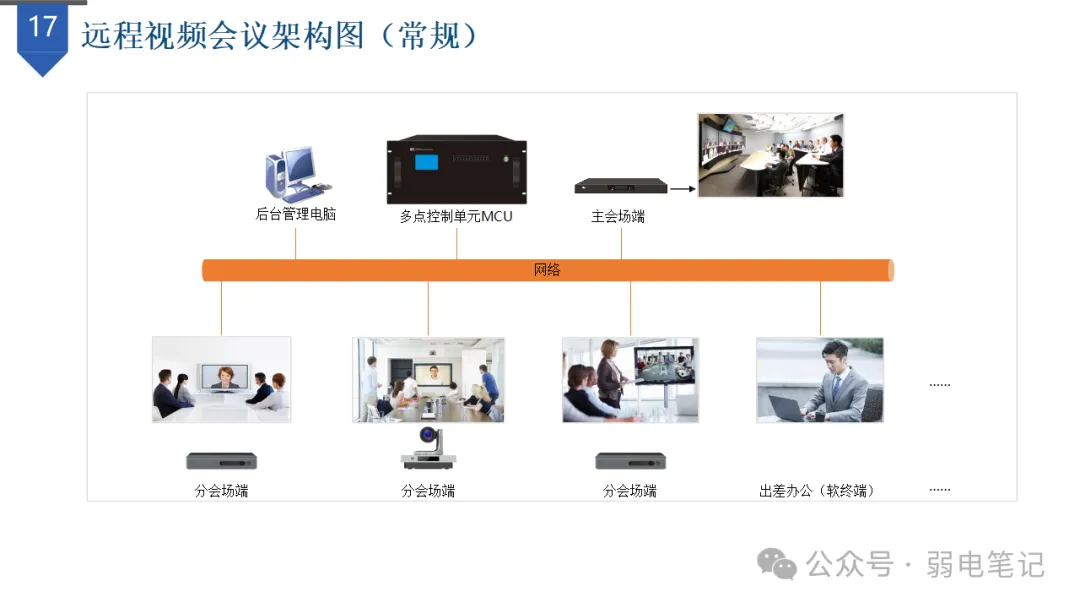

这是一份面向多媒体会议系统设计的内部培训课件，以“扩声设计→中控矩阵→远程视频会议”为主线，系统梳理了从声学计算、设备选型到系统架构、网络规划的全流程设计方法，适用于会议扩声、多功能厅、远程协作等场景的方案编制与深化设计。

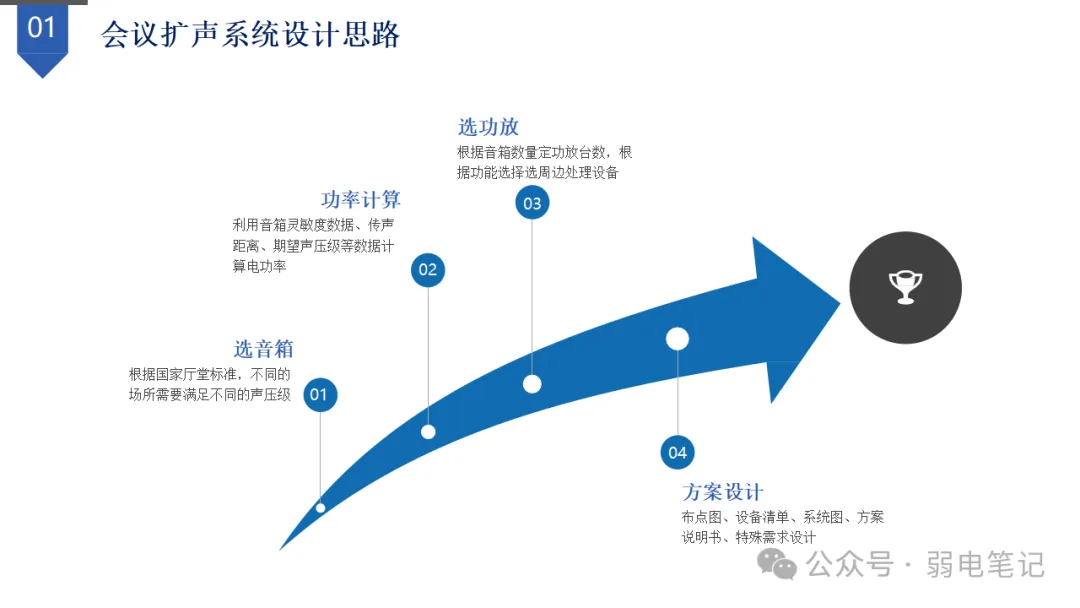

一、会议扩声系统设计

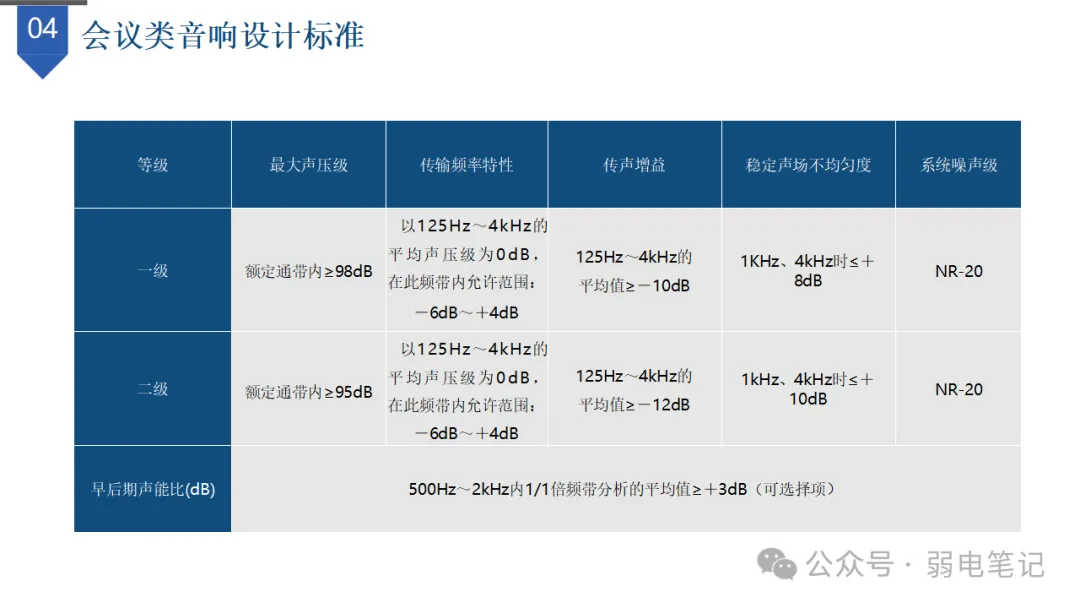

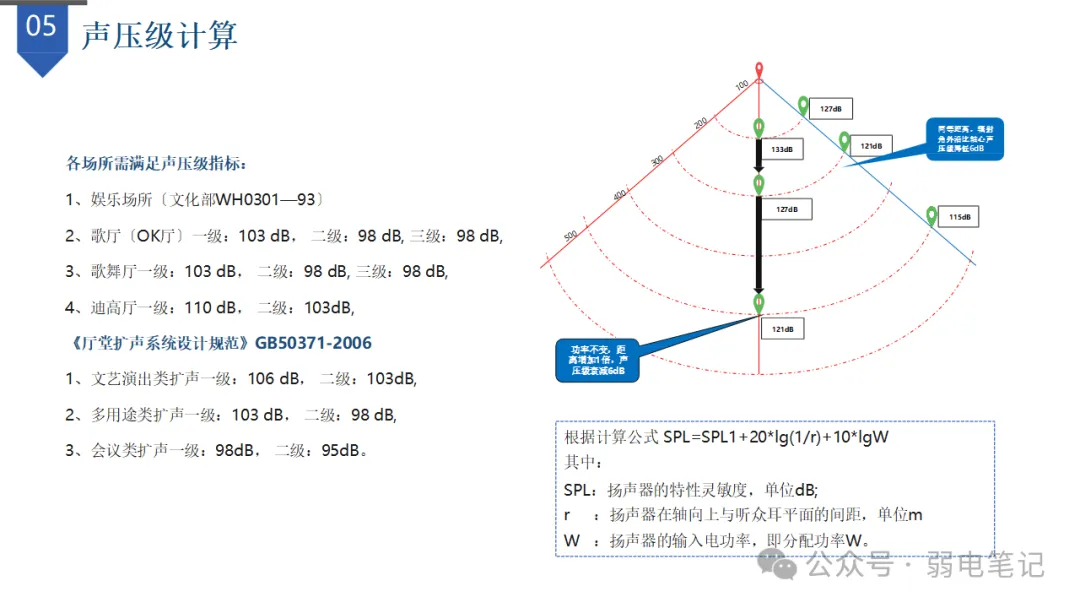

1. 标准与声压级计算：依据《厅堂扩声系统设计规范》GB50371-2006，会议类扩声一级需满足最大声压级≥98dB、传声增益≥-10dB等指标；娱乐场所如迪高厅一级要求110dB。声压级计算公式为 SPL=SPL1+20lg(1/r)+10lgW，通过音箱灵敏度、传声距离与输入功率推算实际声压，指导功率匹配。

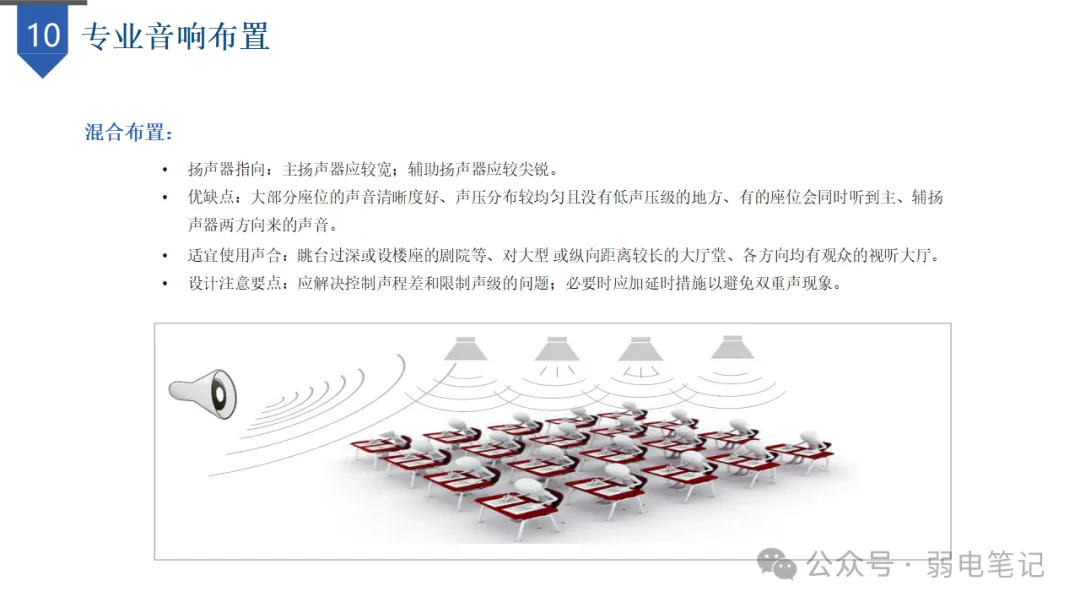

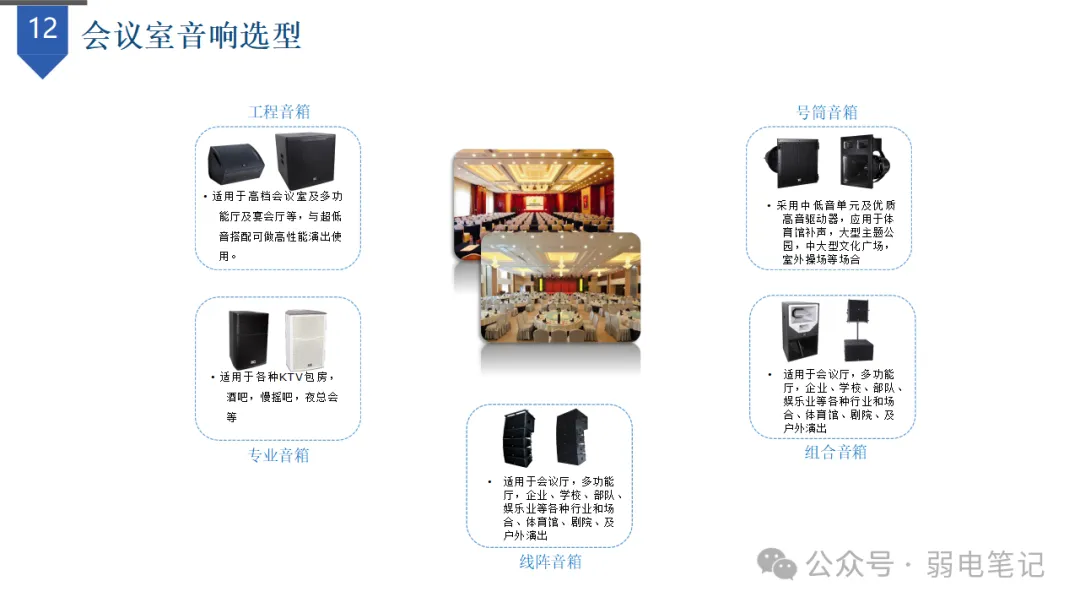

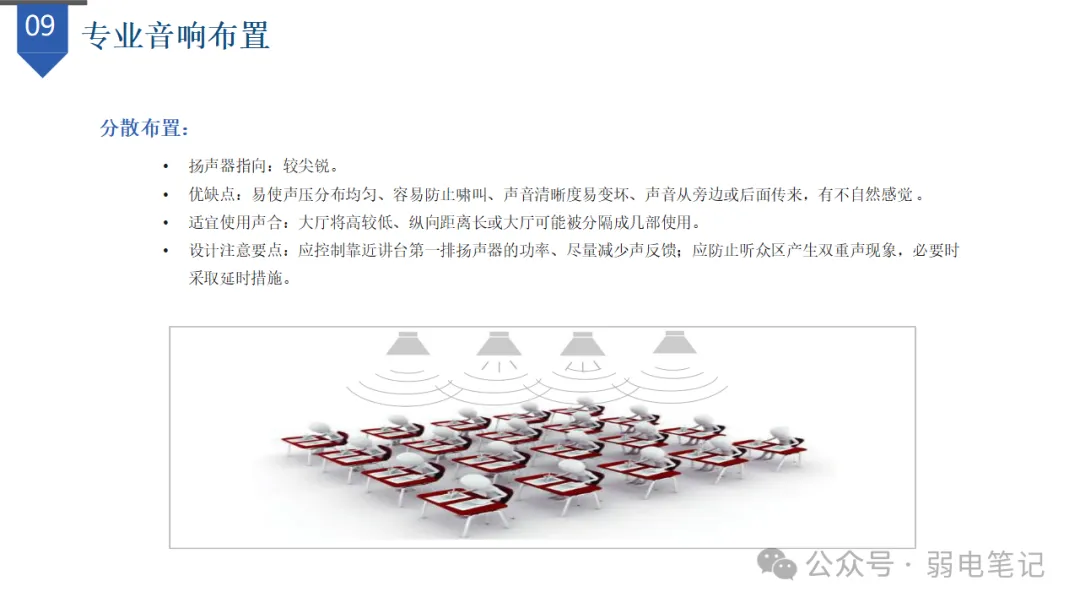

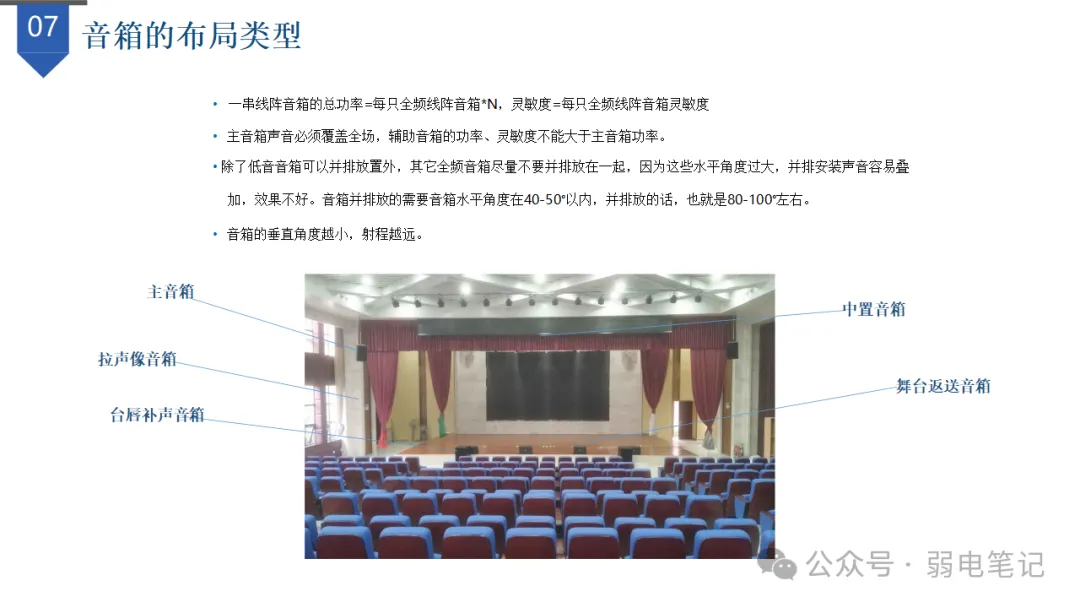

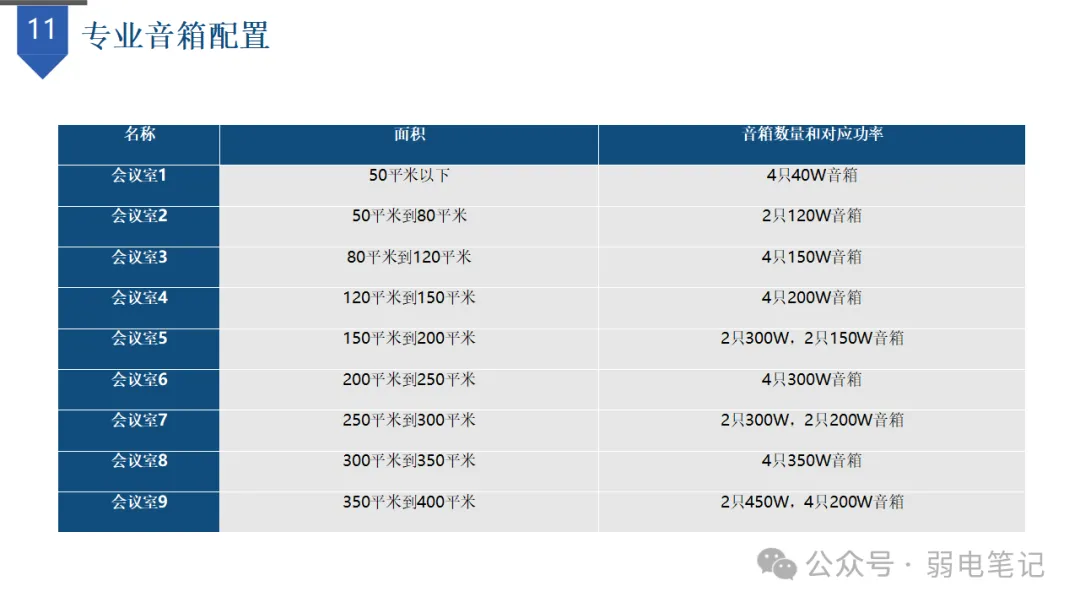

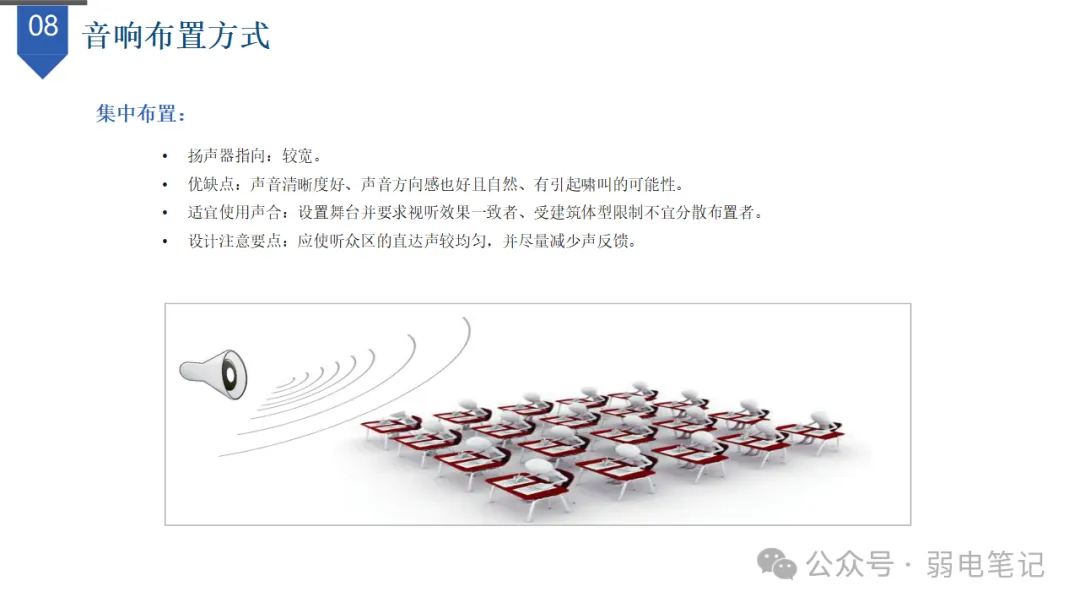

2. 音箱选型与布局：按会议室面积分级配置：50㎡以下配4只40W音箱，350~400㎡配2只450W+4只200W音箱。布局分集中、分散、混合三种：集中布置声音清晰自然但易啸叫；分散布置声压均匀，需防双重声；混合布置需加延时处理。线阵音箱总功率按单只×数量累加，主音箱覆盖全场，辅助音箱功率、灵敏度不得大于主音箱。

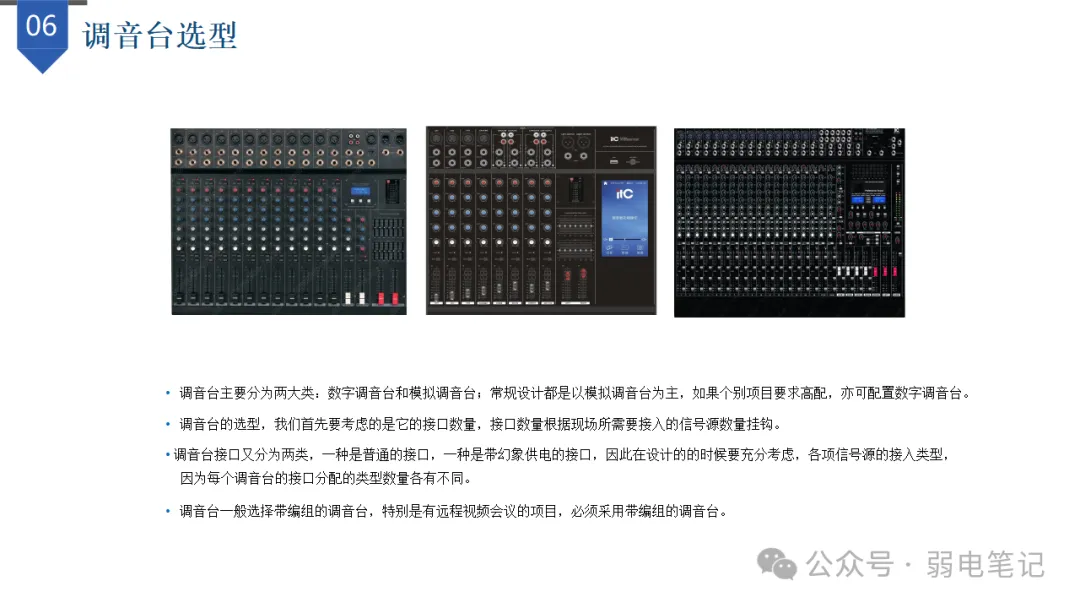

3. 周边设备选型：调音台首选模拟带编组型号，远程视频会议项目必须用编组调音台；接口数量与类型需匹配信号源，含幻象供电需求。

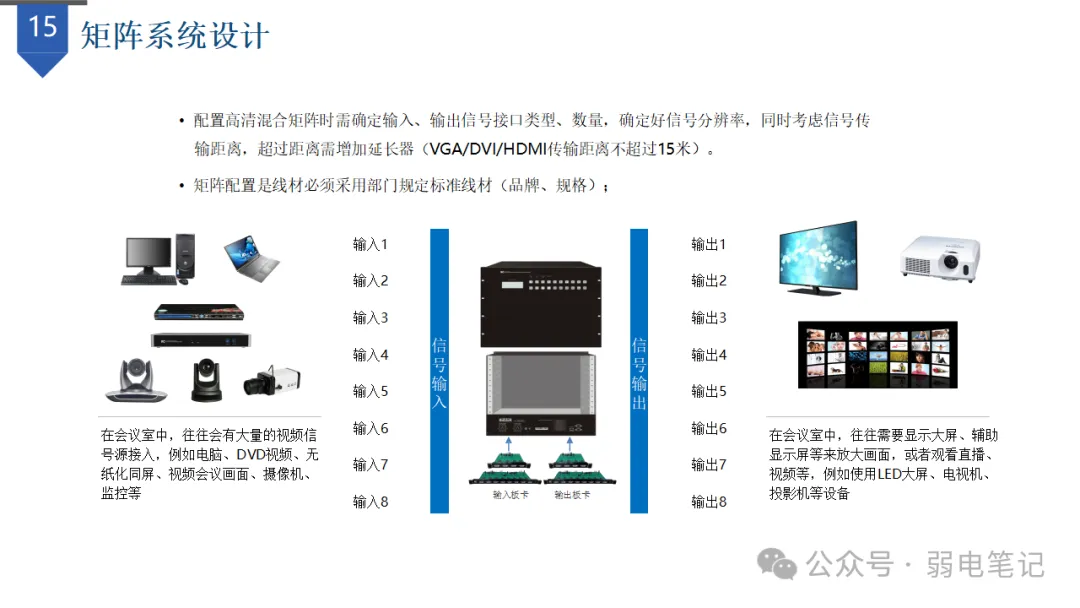

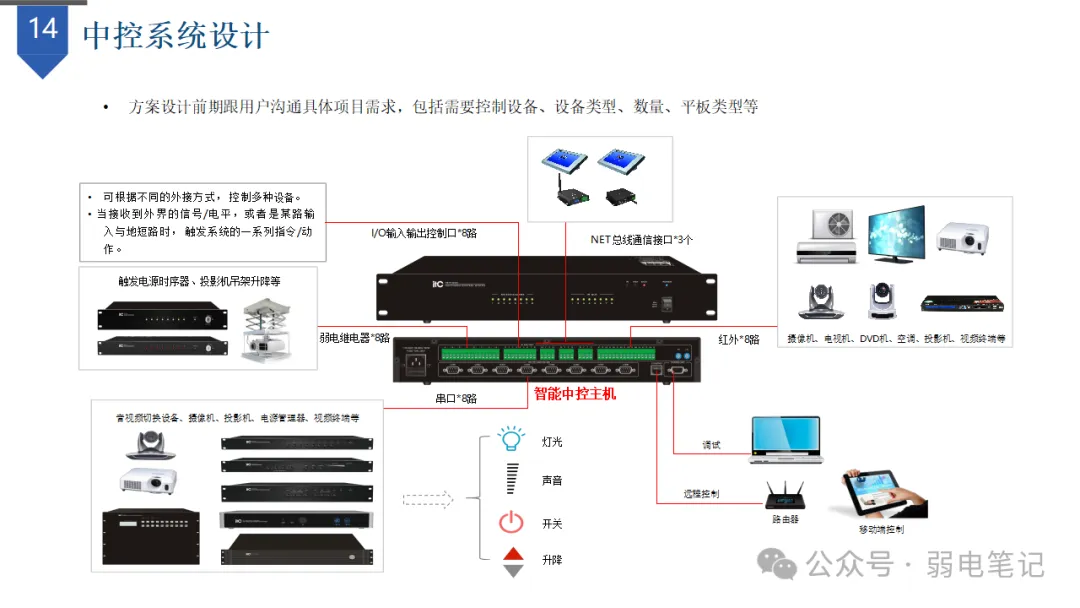

中控方案前期需与用户确认控制设备类型、数量及平板类型。矩阵系统重点确定输入/输出信号接口类型、数量与分辨率，HDMI/DVI/VGA传输距离不超过15米，超距需加延长器；线材须采用部门标准规格。

该课件是一份高度实操性的会议系统设计指南，将声学理论、设备参数与工程经验融合，提供了从面积-功率速查表到网络规划表示例的完整工具链，对弱电工程师快速完成方案设计、设备清单与施工图具有直接指导价值。
