医院弱电智能化CAD设计图纸,附下载

本次为医院二期项目弱电智能化设计图纸。图纸由两大部分组成：基础弱电智能化系统图纸，以及无线三网专项系统图纸。 基础弱电部分包含系统原理图、地上楼层平面图、地下室平面图、项目总平面图，同时单独拆分 BA 楼宇自控地上、地下室两套点位图，覆盖门诊、病房、医技、办公、地下车库、设备机房全部区域。系统包含综合布线、安防监控、门禁、医护呼叫、信息发布、公共广播、楼宇自控等子系统，实现院内安防管理、诊疗信息传输、机电设备集中监控。 无线三网为专项深化设计，配套室内点位图和二期室外管线总图，完成院区室内外无线信号管网预埋与天线点位布置，保障移动护理终端、运营商通信信号全覆盖。 整套图纸统一规划室内点位和室外管网，严格按照医疗建筑规范设计，做到多网物理隔离，保障医疗数据安全、系统稳定可靠，支撑医院二期日常诊疗、应急处置、后勤节能运维。

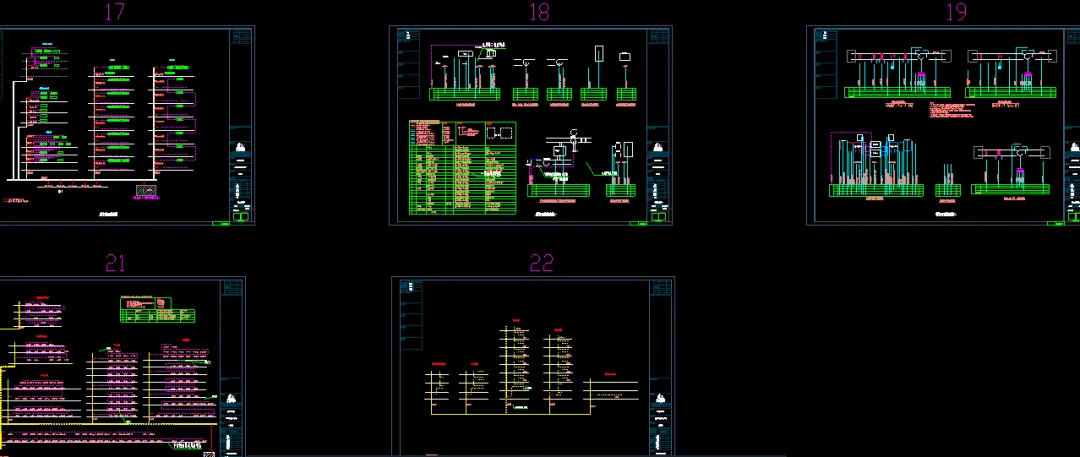

图纸清单：

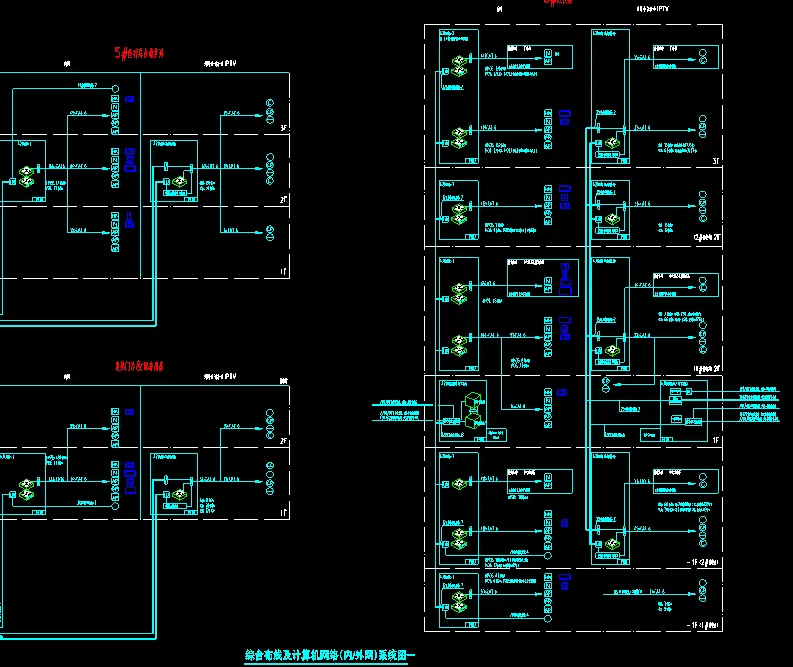

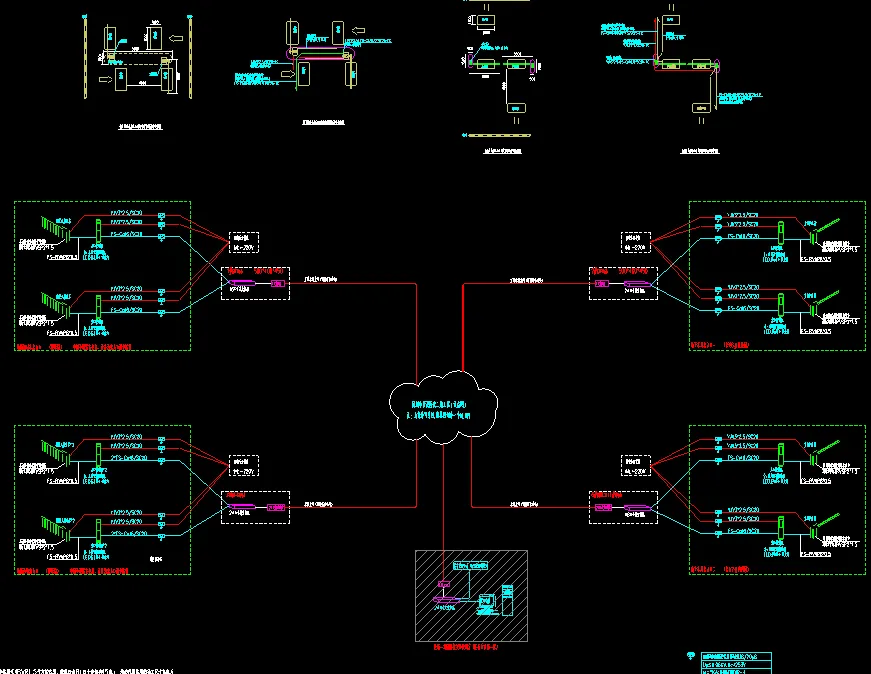

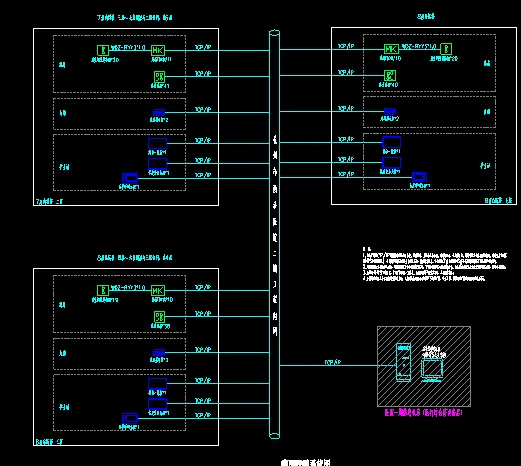

1. 弱电系统图：整套智能化系统架构、主干链路、设备连接原理图

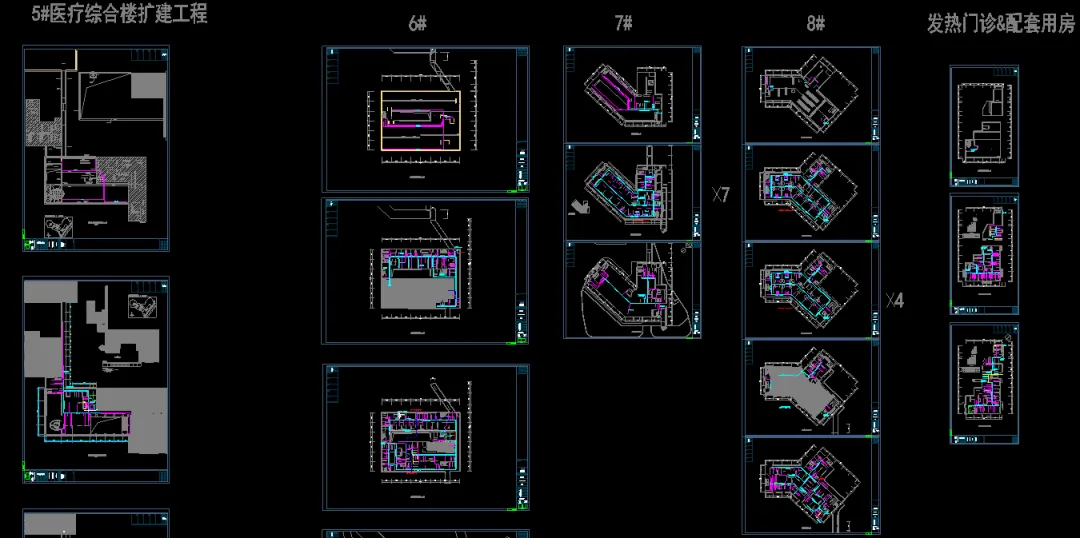

2. 地上平面图：地上各楼层弱电点位（监控、门禁、网络、插座、呼叫等平面布点）
3. 地下室平面图：地下车库、设备机房、地下通道弱电点位布置
4. 二期总平面图：园区整体布局，室外弱电管线走向、井位规划
5. BA 地上平面图：楼宇自控系统地上点位，对空调、新风、给排水等机电设备监测控制
6. BA 地下室平面图：地下室机电设备（水泵、风机、冷水机组等）自控点位
7. 无线三网专项图纸：室内无线信号覆盖系统图纸
8. 二期室外管线总图（无线三网）：无线三网配套室外管网、路由规划

二、图纸覆盖范围

1. 建筑室内：地上诊疗区、病房、医技、办公区域；地下室车库、机电机房、后勤用房。
2. 室外园区：二期院区总图、室外弱电管网、手孔井、管线路由，含无线三网室外预埋管线。

下载方式：文档可以到弱电笔记的知识星球去下载（编号22-205），目前知识星球已累计上传弱电资料2000多份，每周都会有更新，带给大家又新又全又专业的设计资料，补充你的设计资料库。
