PLC程序下载失败?90%的人卡在前两步——五步排查法

一句话导读： 程序下载失败别急着怀疑程序。先看驱动、再看COM口、再查参数、再查STOP模式，最后才轮到程序本身。80%的故障前两步就能解决。

一、先搞清楚：下载链路长什么样？

PLC下载程序不是"点一下按钮"那么简单，它是一条完整的链路：

电脑 ──USB/网口──→ 下载线/网线 ──通讯协议──→ PLC

│                    │                      │

驱动+COM口号        线缆质量+接口          STOP模式+参数

这条链路上任何一个环节出问题，都会下载失败。

很多人一上来就怀疑程序写错了，结果折腾半天，最后发现是驱动没装——这种冤枉路走了太多次。

所以，排查一定要按优先级来，从简单到复杂。

二、第一步：驱动装了没？（解决40%的问题）

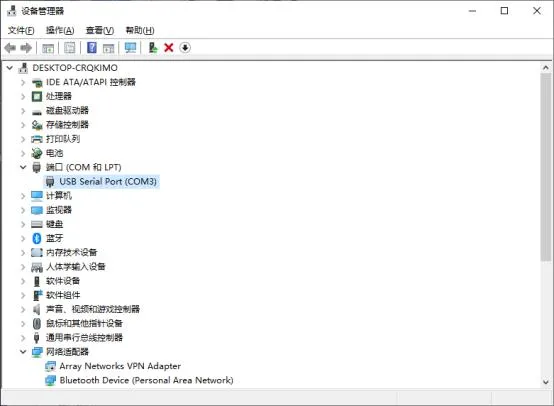

设备管理器中查看"端口(COM和LPT)"，确认下载线是否被识别

现象：点下载后直接转圈→超时，没有任何错误代码，PLC完全没反应。

排查方法：

1. 右键"此电脑" → "管理" → "设备管理器"
2. 找到"端口（COM和LPT）"这一项
3. 看下面有没有你的下载线设备
4. 如果有黄色感叹号 → 驱动没装或者装错了

常见下载线驱动一览：

三个常见的坑：

• Windows 10/11自动装的驱动版本不对。
   系统自动打的驱动经常有问题，去芯片官网下载最新版最靠谱。
• 换了个USB口，COM口号就变了。
   每次换口插，COM口号可能从COM3变成COM5，软件里也得跟着改。
• 设备管理器里根本看不到COM口。
   这就100%是驱动问题，先解决这个再说别的。

三、第二步：COM口号选对了吗？（解决25%的问题）

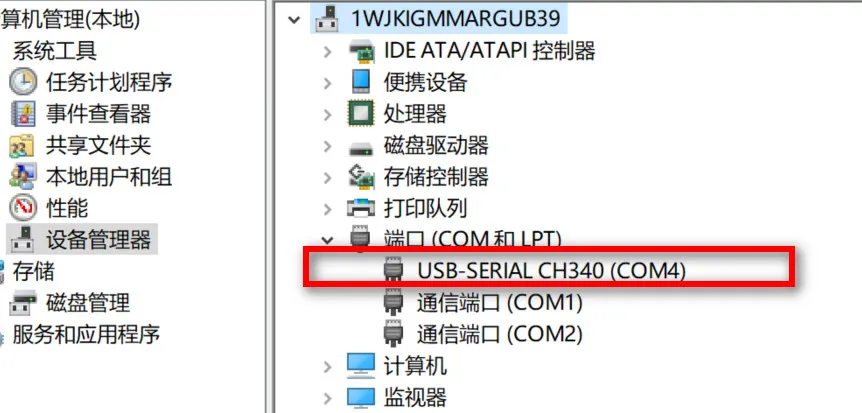

设备管理器显示USB-SERIAL CH340对应COM4端口

现象：设备有响应但超时，或者报"通讯口无法打开"。

排查方法：

1. 打开设备管理器，看你的下载线实际占用的是哪个COM口（比如COM5）
2. 打开编程软件，检查软件里设置的COM口是不是同一个（比如设的COM3）
3. 两个不一致 → 就是这个问题

PLC模式选择开关：RUN P / RUN / STOP / MRES 四档

几个常见的"暗坑"：

• 插拔USB口换了位置
  ，COM口号悄悄变了，但软件里没改——第二天来上班死活连不上
• 装了多个驱动
  ，出现两个很相似的COM口，选错了那个
• 电脑休眠/唤醒后
  ，系统重新分配了COM口号

各软件在哪改COM口：

四、第三步：通讯参数对不对？（解决15%的问题）

现象：偶尔能连上，偶尔超时，非常不稳定。

需要核对的参数：

特别注意：

• USB下载线
  （如三菱FX系列SC09线）：波特率通常是自动匹配的，不用手动设
• RS232/RS485下载线
  ：必须手动核对两端参数，一个 bit 对不上都通讯不了
• 西门子PPI线默认参数
  ：9600bps、8位数据、1位停止、偶校验（E）

经验之谈： 如果你用的是USB线且驱动正常，这一步一般没问题。但如果你用的是老式RS232串口线，这一步一定要仔细对。

五、第四步：PLC在STOP模式吗？（解决10%的问题）

现象：报"PLC正在运行，无法下载"或"PLC状态不允许写入"。

原因很简单： PLC在RUN模式下运行着程序，你直接往里面灌新程序，它不接受。

各品牌切换STOP的方法：

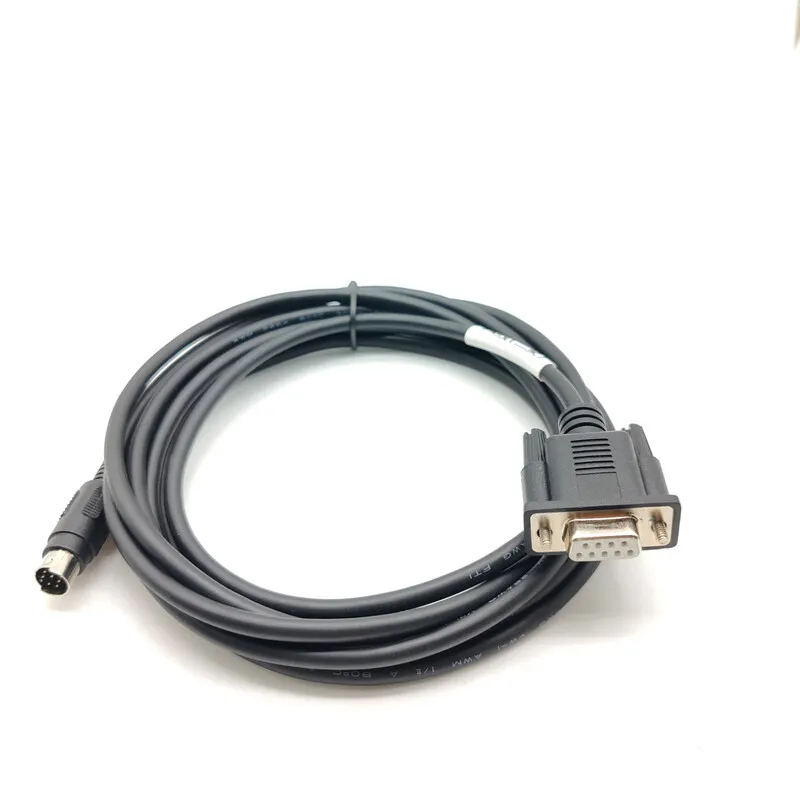

常见的PLC编程下载线，接口质量和线缆状态直接影响下载稳定性

几个要注意的点：

• 有些PLC支持"在线修改"（RUN状态下载）
   ，但需要特殊设置，不是默认就行的
• PLC有密码保护的话
  ，就算切到STOP模式也下载不了——先解锁
• 下载完成后记得拨回RUN模式
  ，不然设备不工作

六、第五步：程序问题（最后的10%）

前面四步都排除了，还是下载失败，那才轮到怀疑程序本身。

三菱的特殊情况：

• FX系列程序大小有限制（FX3U最大约64K步）
• Q系列需要确认CPU型号与编程软件版本兼容
• 固件升级后，旧版编程软件可能连不上

七、万能排查流程图

把这个流程刻在脑子里，下次遇到问题直接走：

下载失败

│

├→ 完全无响应？

│    ├→ 是 → 驱动装了没？ → 设备管理器检查

│    │       ├→ 驱动正常 → COM口选对了吗？

│    │       │       ├→ 选对了 → 通讯参数对不对？

│    │       │       └→ 没选对 → 改COM口号 ✅

│    │       └→ 没装 → 安装驱动 ✅

│    └→ 有响应但报错

│         ├→ "PLC运行中" → 切STOP模式 ✅

│         ├→ "内存不足" → 清除或升级PLC ✅

│         ├→ "版本不匹配" → 统一固件/软件版本 ✅

│         └→ 其他错误 → 换线/换口/换PLC测试

│

└→ 以上都排除了

└→ 用替换法定位：换线→换电脑→换PLC

八、一句话总结

下载失败别急着怀疑程序——先查驱动、再查COM口、再查参数、再查STOP模式，最后才轮到程序问题。80%的故障在前两步就解决了。记住这个顺序，能省下无数个抓耳挠腮的夜晚。
