做发输变电设计、校审、备考注册电气工程师，最怕公式散落在各大手册、规范里，翻找资料耗费大量时间。今天这份《发输变电计算公式合集》，把电气一次、二次、交直流输电、接地短路、直流电源、光伏新能源、电能质量等核心计算公式汇总整理，是工程人手边的实用工具书。
在变电、发电、输电实际工程设计中，大量计算贯穿整个流程：电气主接线选型校验、短路电流计算、导体设备选型、继电保护整定、送电线路力学防雷、光伏电站并网计算、接地、无功补偿……
很多小伙伴做项目的时候，公式分散在《电力工程电气设计手册》、各类国标行标，来回翻阅手册效率极低。这份合集整合工程高频计算公式，覆盖从发电厂、变电站到交直流输电，再到光伏发电全场景。

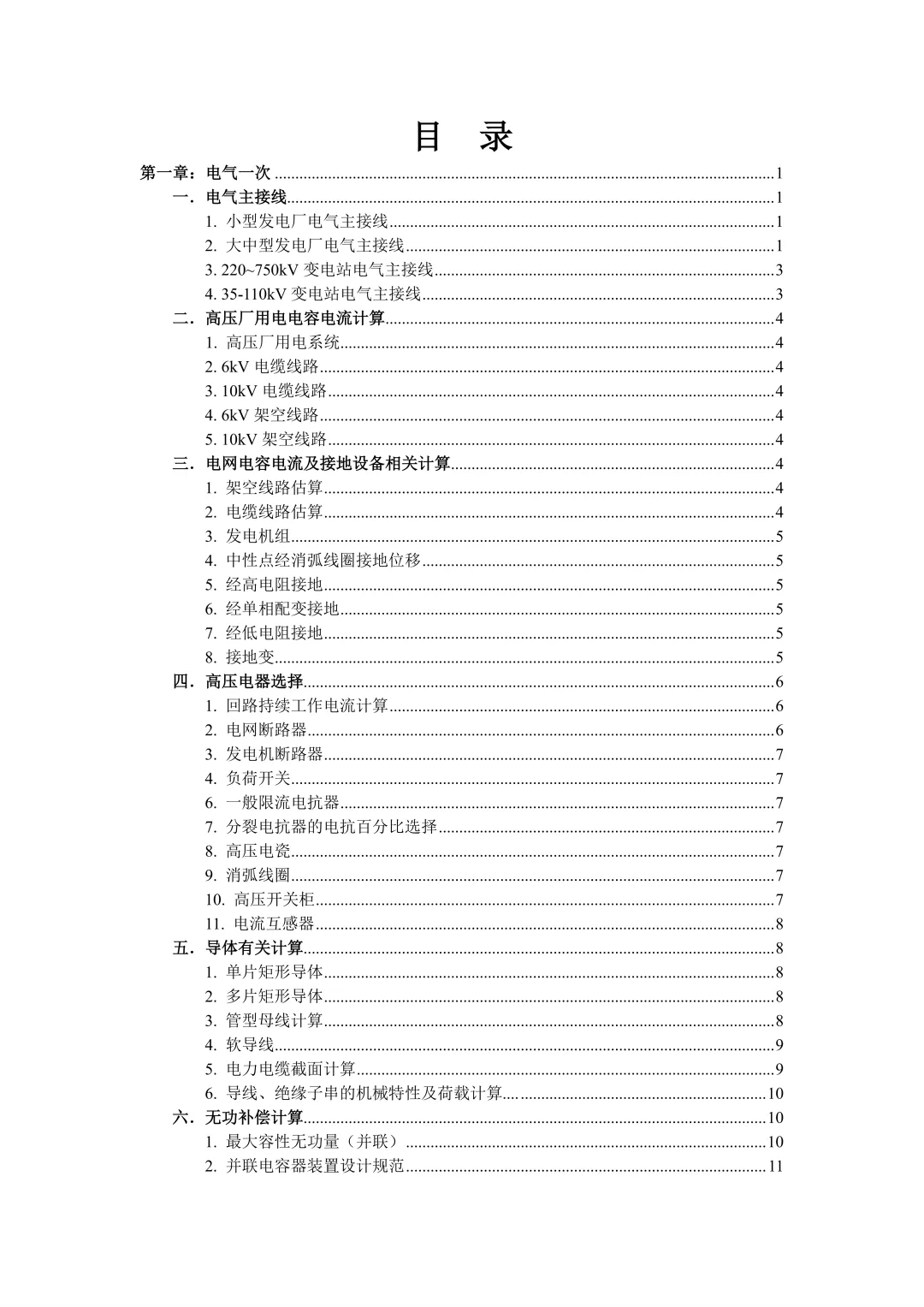

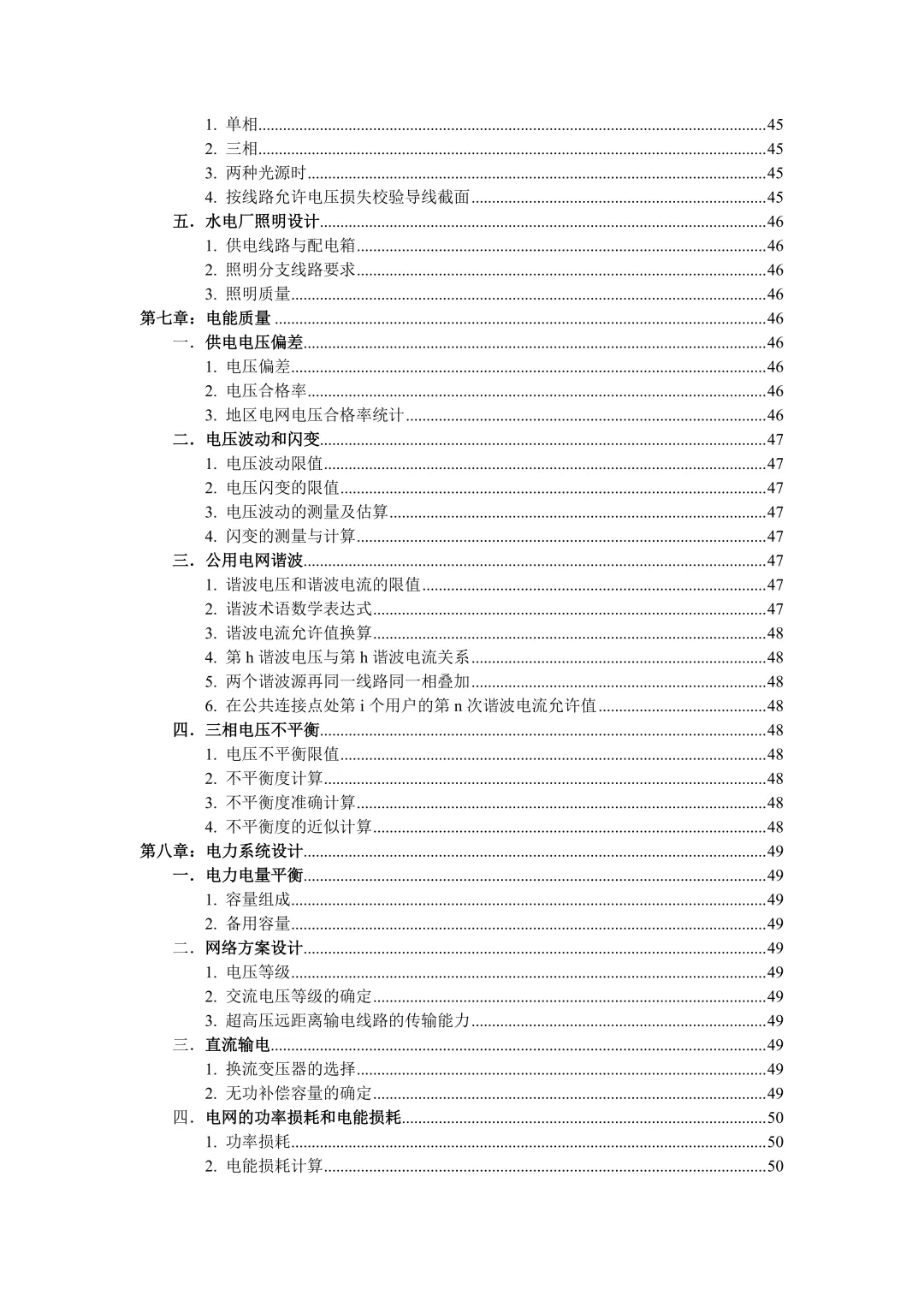

📘手册共九大模块：

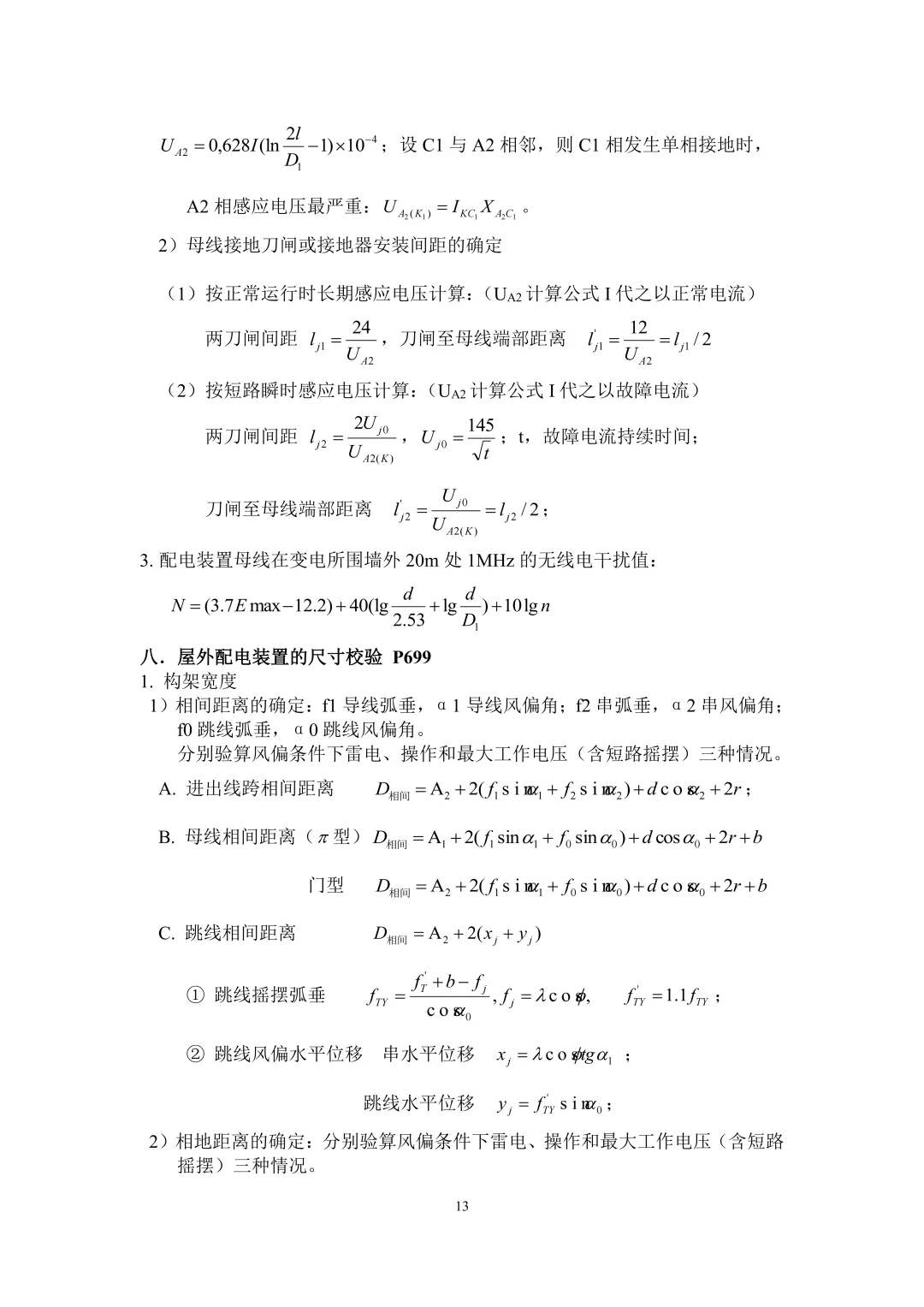

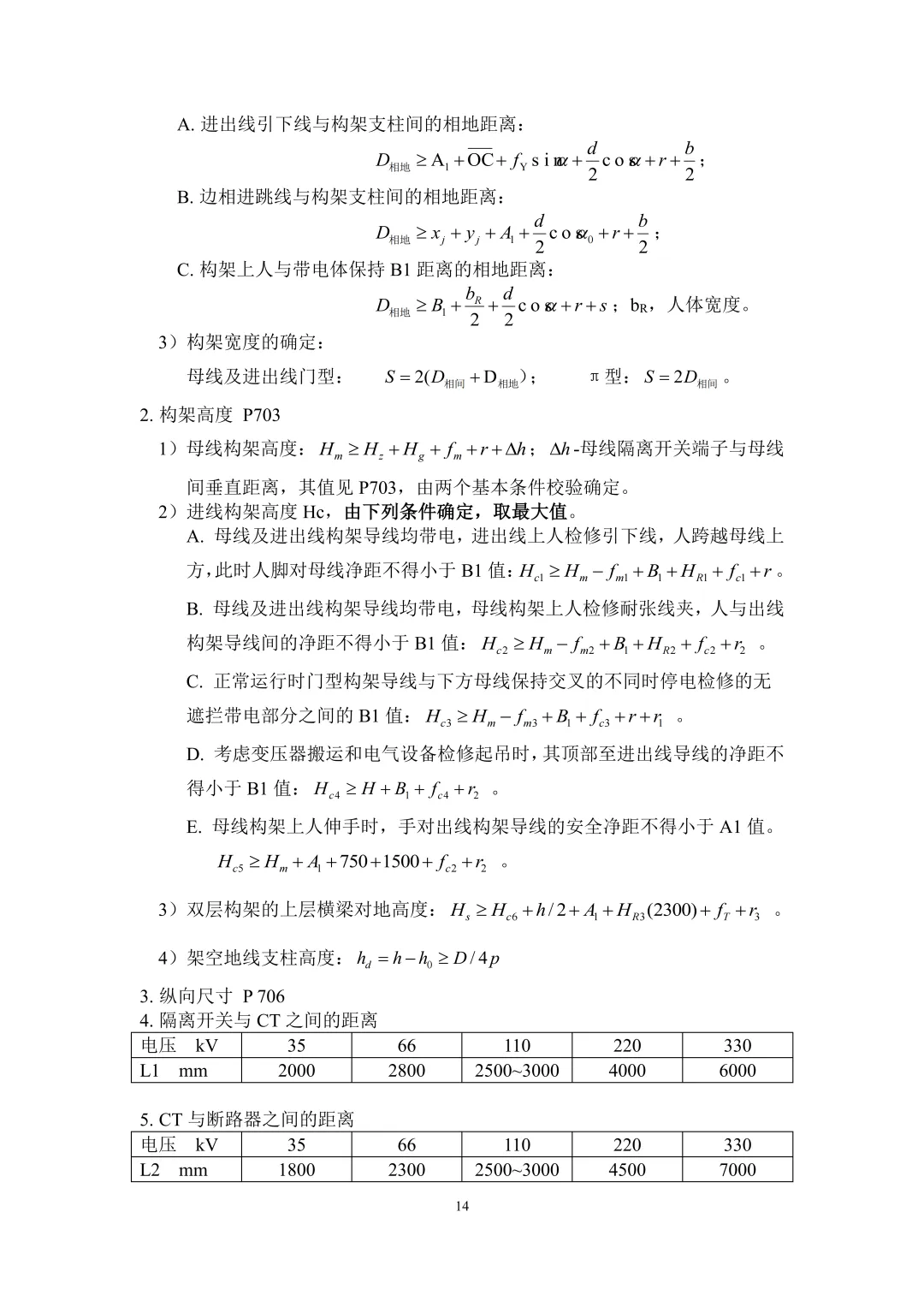

电气一次：主接线、电容电流、接地方式、高压电器、导体、无功补偿、配电装置尺寸、接地、高低压短路、厂用电、所用电
电气二次：CT 计算倍数、二次电缆选型、保护整定（发电机 / 变压器 / 厂用电动机 / 电容器）
直流操作电源：蓄电池容量、充电装置、直流断路器、短路计算

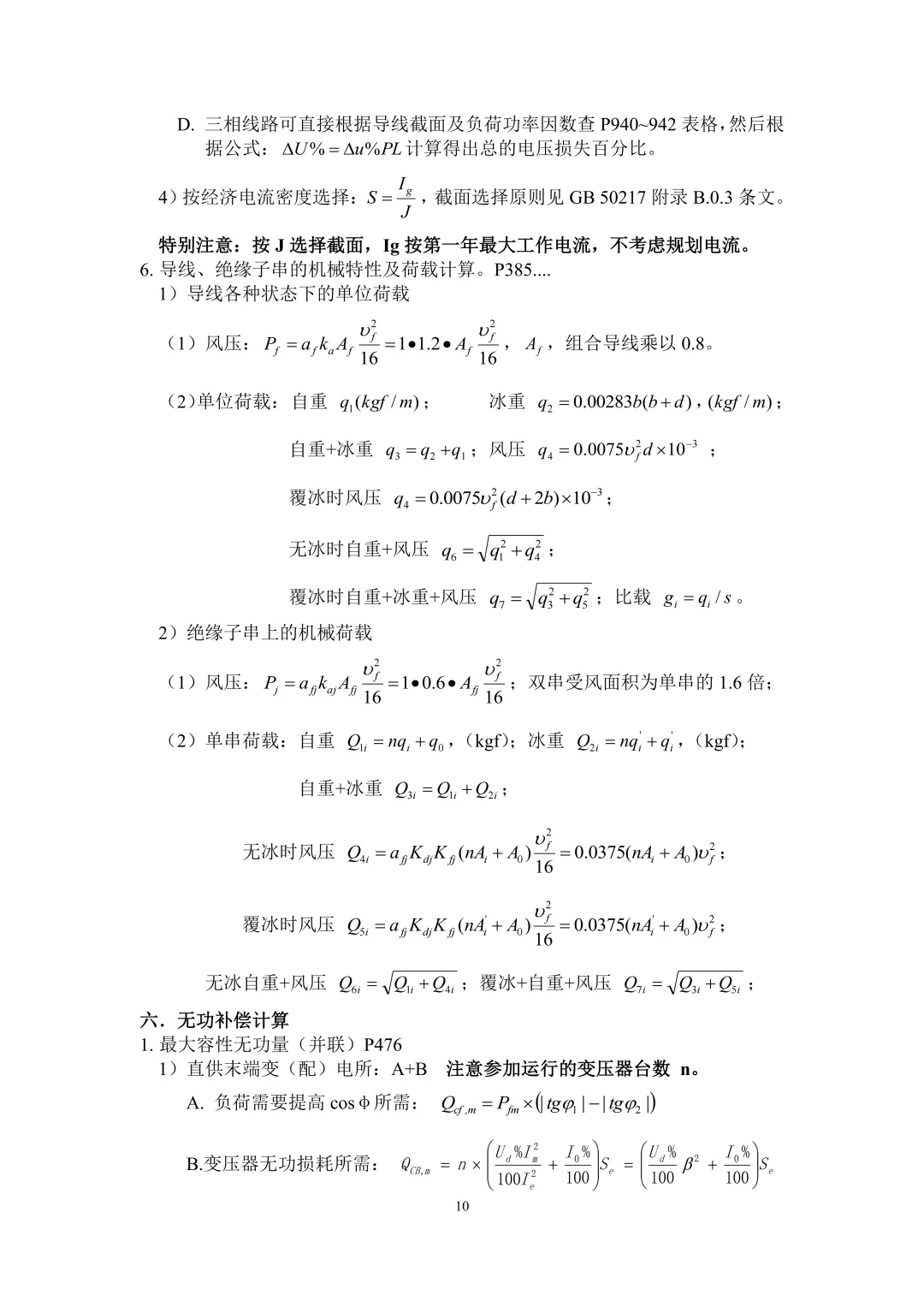

交流送电线路：比载、弧垂状态方程、档距、风荷载、防雷、绝缘配合
直流送电线路：导线绝缘子、绝缘配合、对电信干扰、交叉跨越
绝缘配合与过电压保护：避雷针避雷线、污秽爬电比距、避雷器参数
照明设计：灯具、负荷、导线截面
电能质量：电压偏差、闪变、谐波、三相不平衡

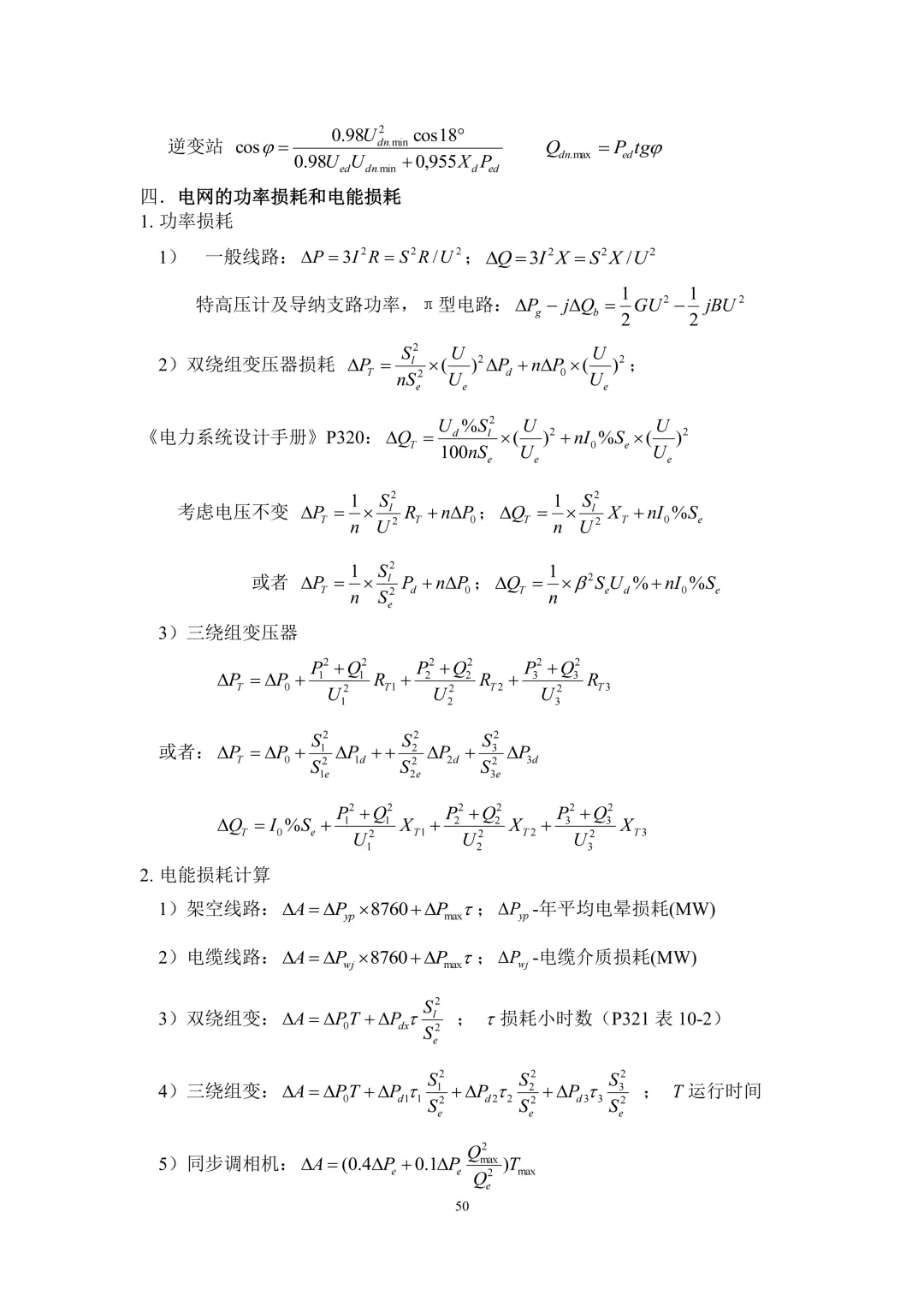

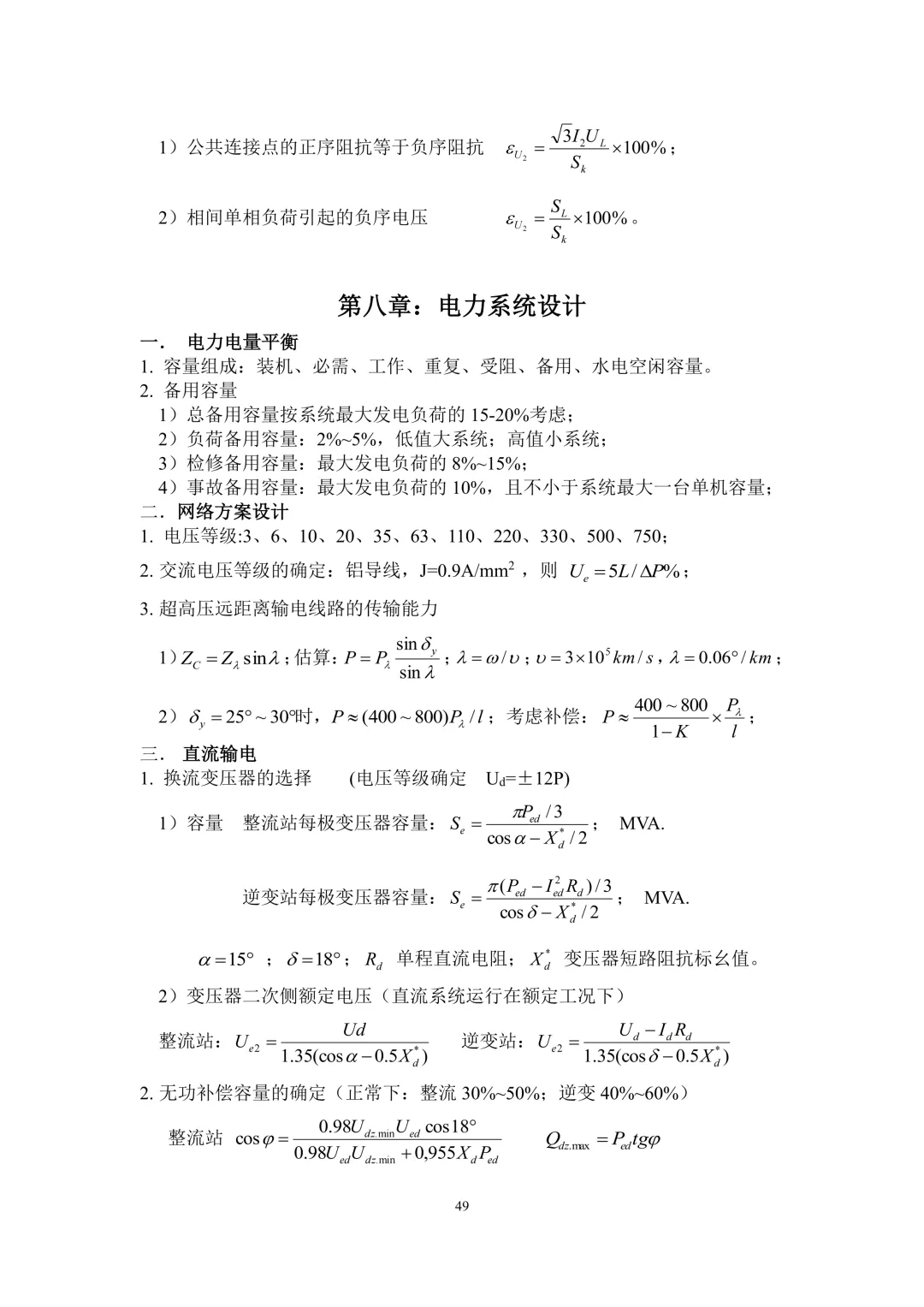

电力系统 & 太阳能光伏发电：电力电量平衡、损耗计算、稳定、光伏组件、并网要求

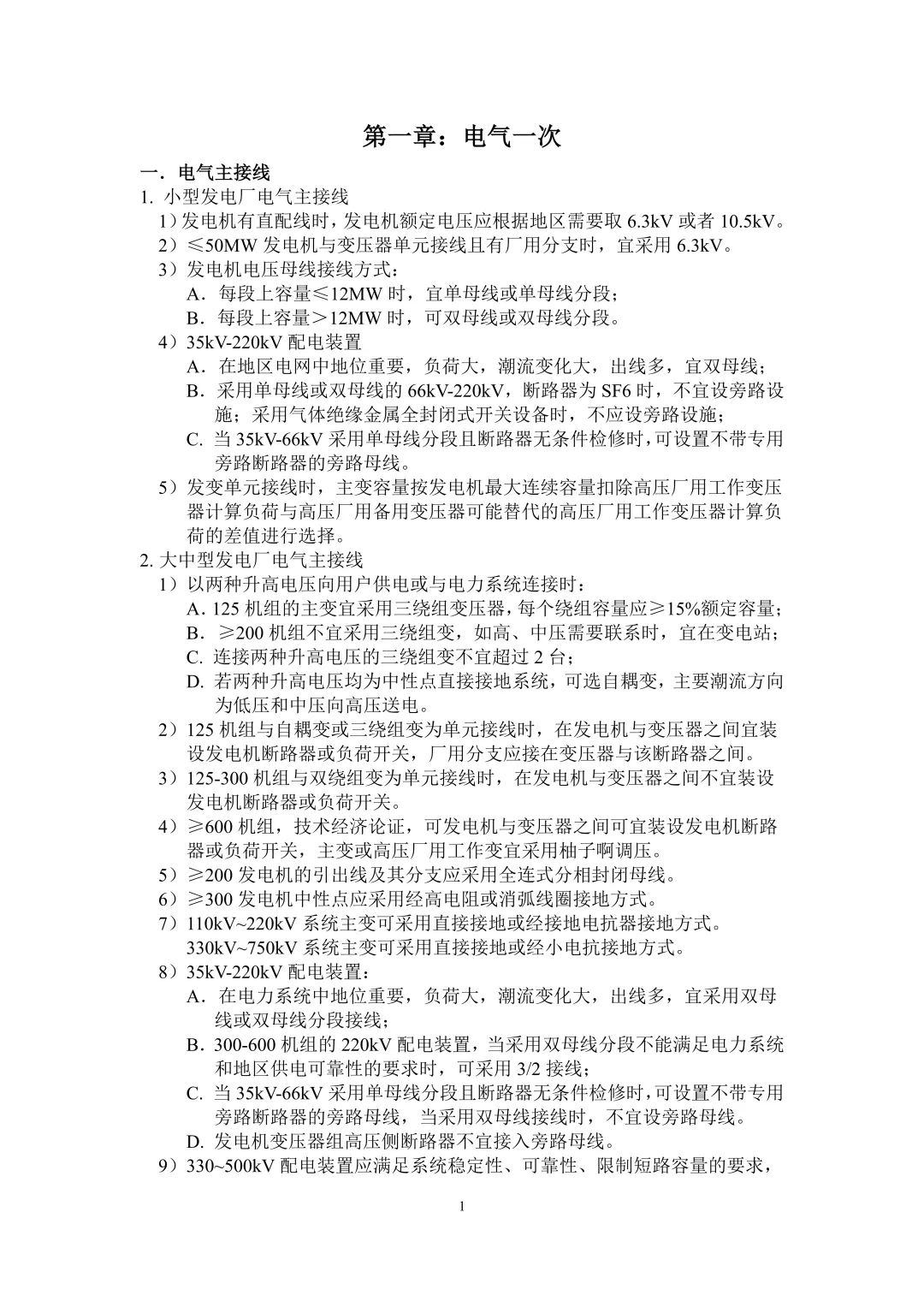

⚡第一章｜电气一次（工程最核心）

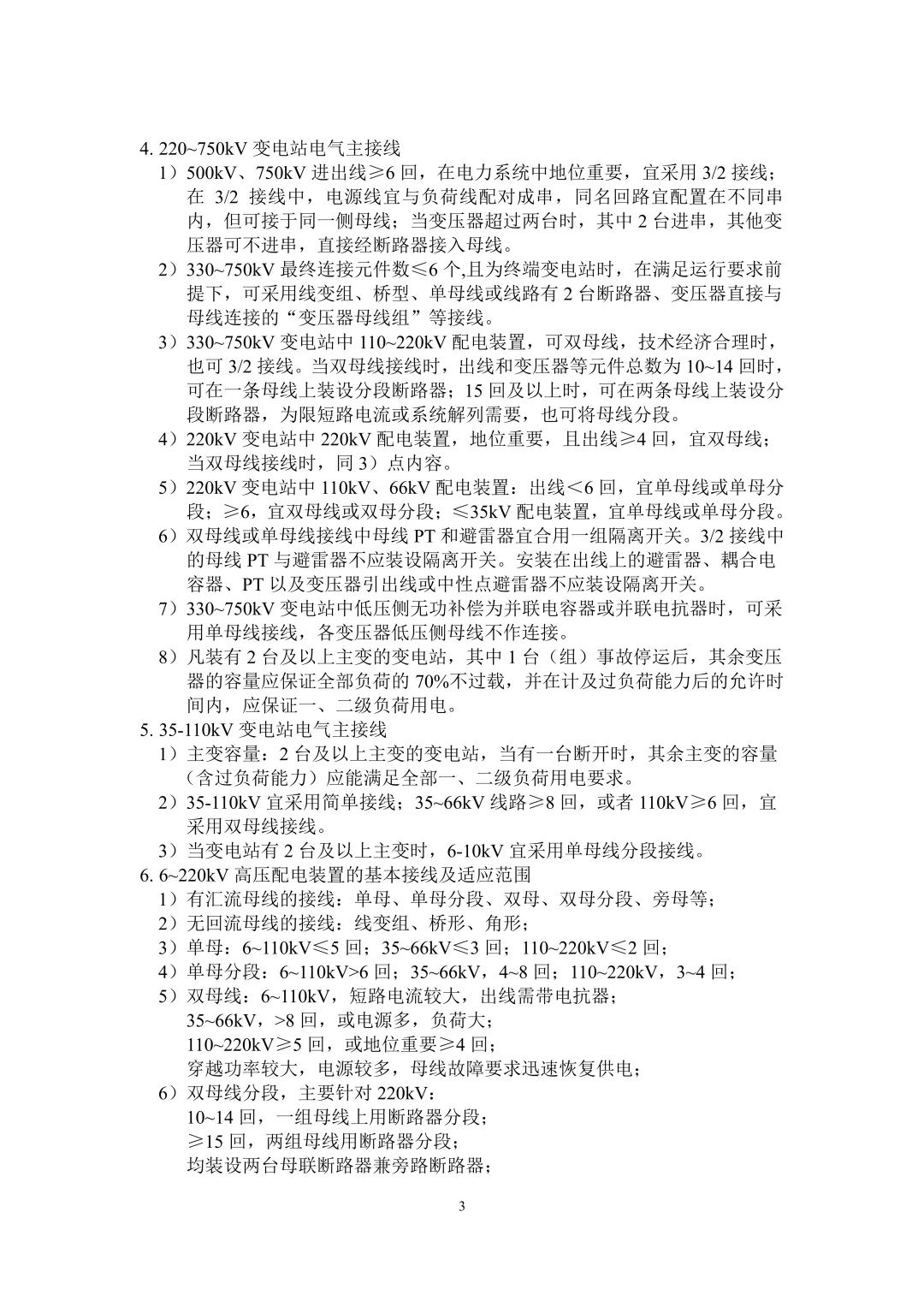

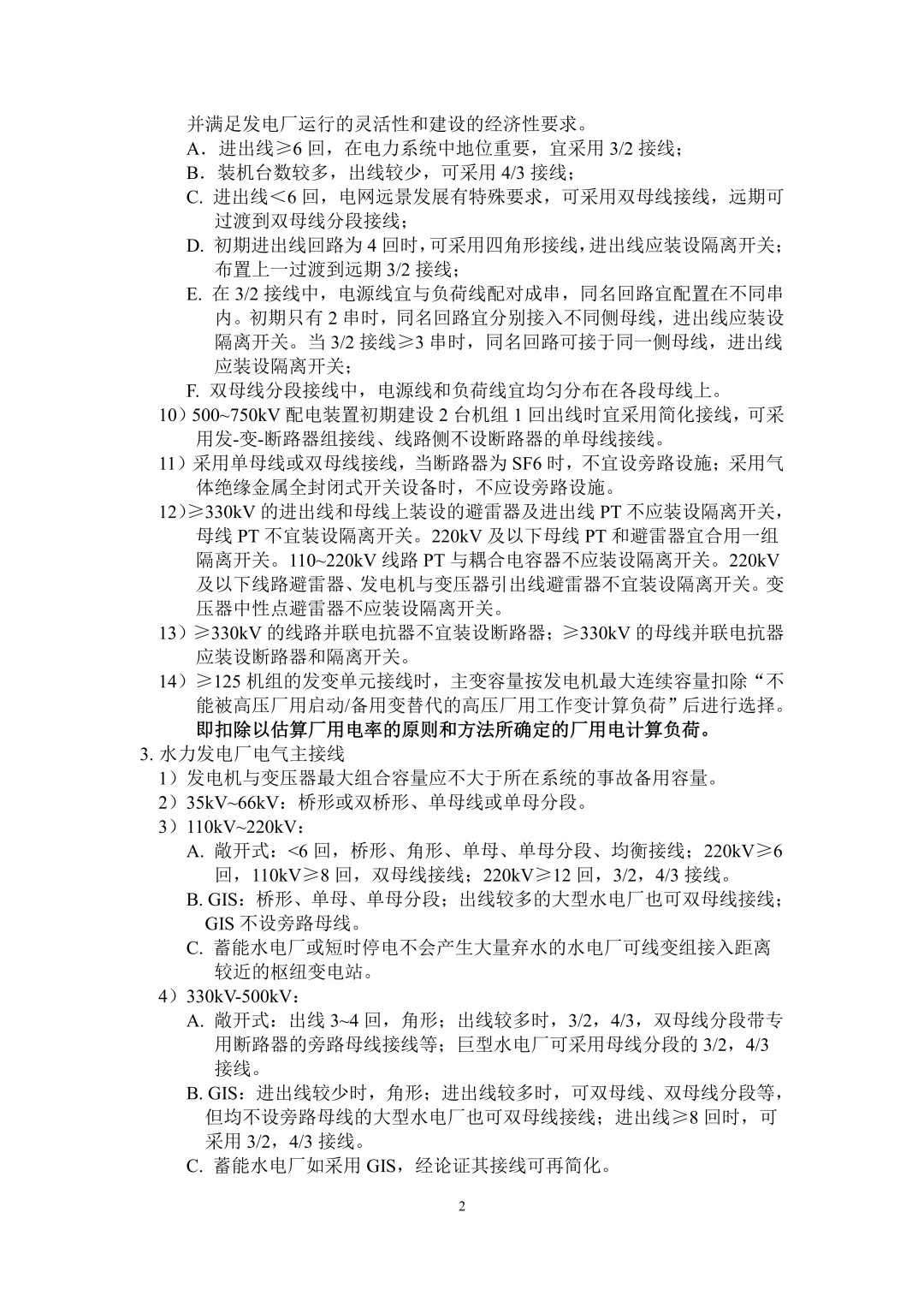

1. 电气主接线选型
覆盖小型 / 大中型火电厂、水电厂、220‑750kV 变电站、35‑110kV 变电站。
不同机组容量对应接线方案：单母线、单母分段、双母线、3/2 一台半断路器、角形接线适用条件
旁路母线设置原则：SF6 断路器、GIS 一般不设置旁路
变压器并联运行条件、主变容量选取原则
💡重点：330‑750kV，进出线≥6 回，地位重要优先采用 3/2 接线；GIS 不设旁路母线。

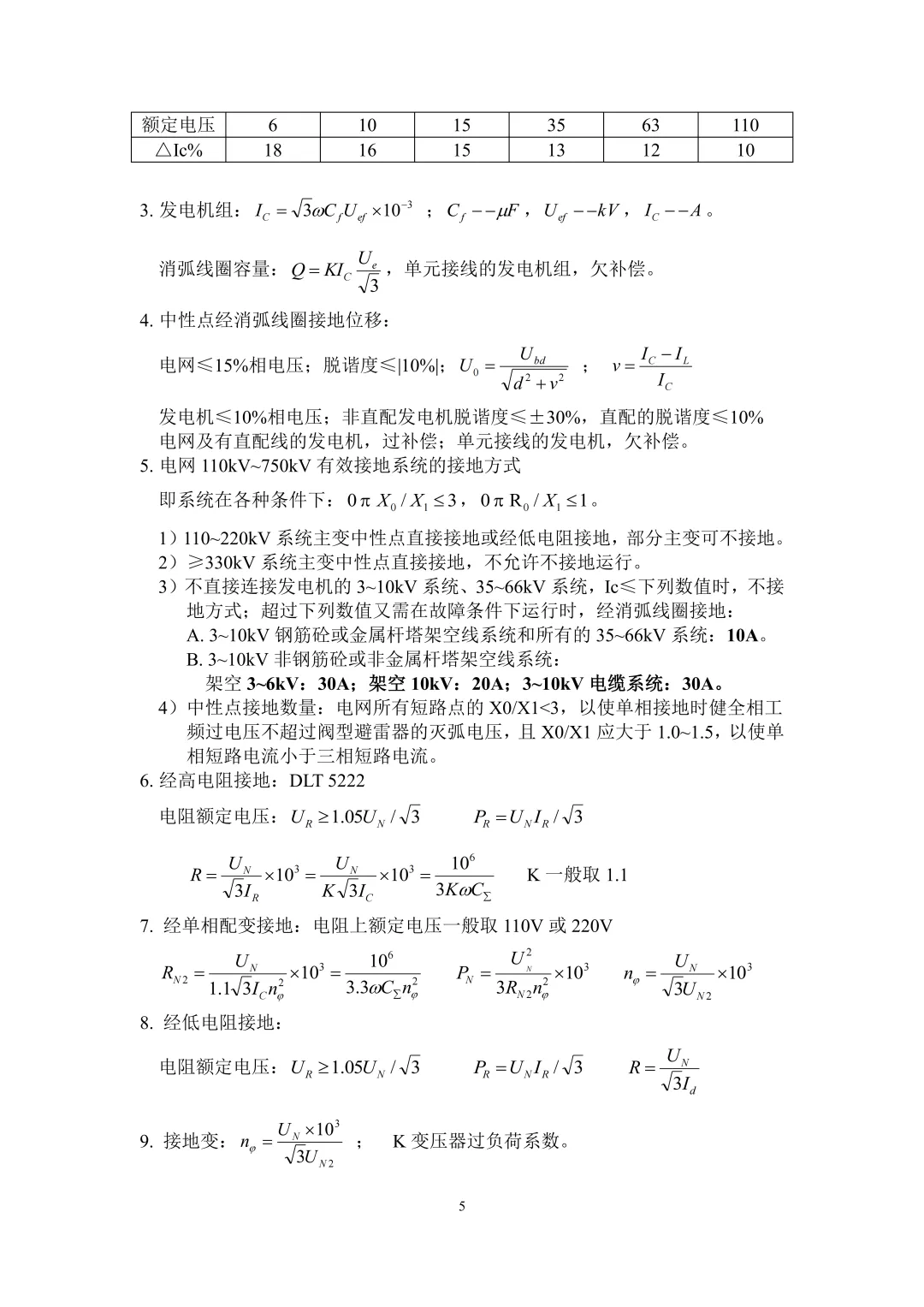

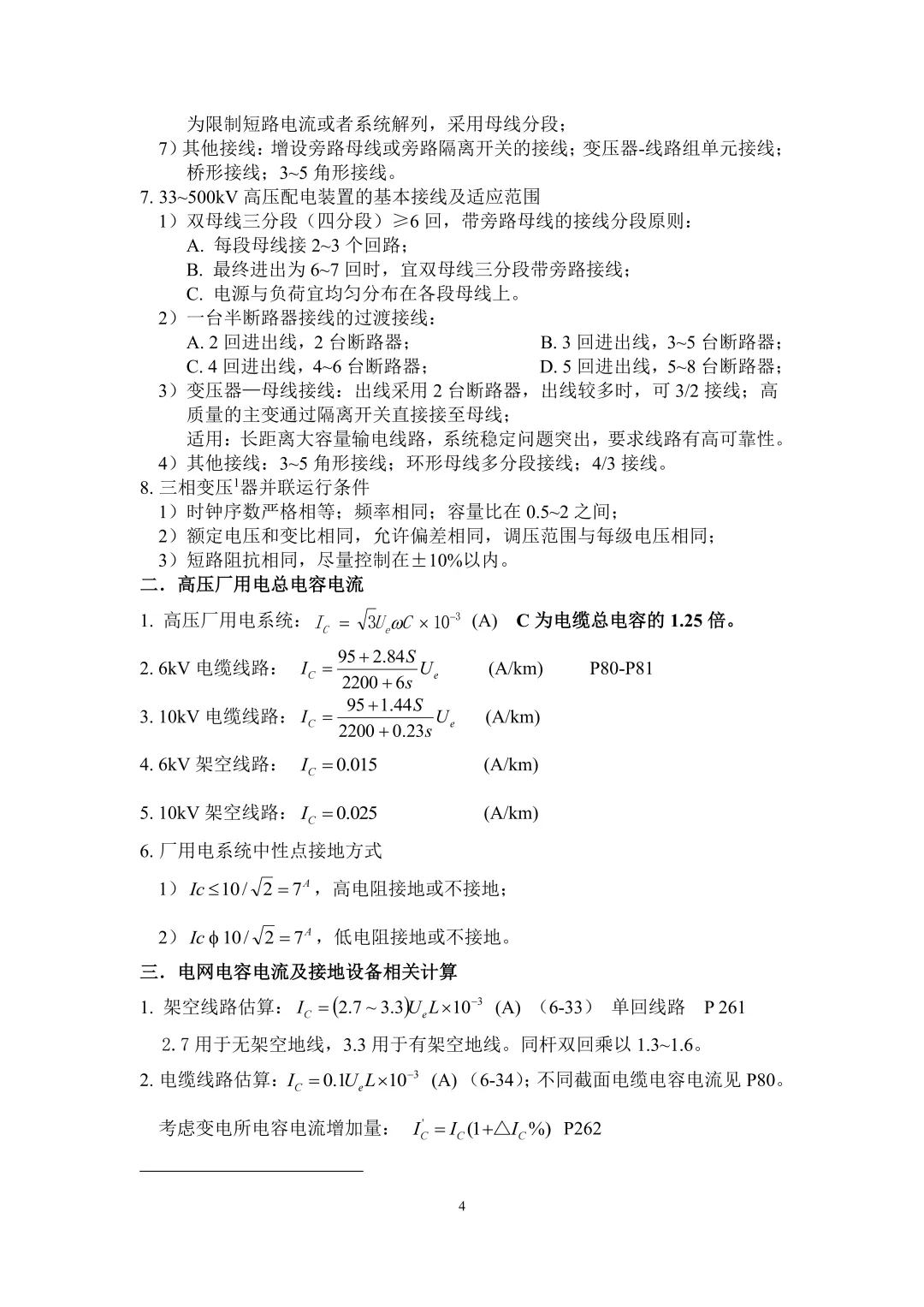

2. 电网电容电流 & 中性点接地计算
包含 6kV、10kV 电缆 / 架空线路电容电流估算公式。
消弧线圈容量计算：(Q=K I_{C} \frac{U_{e}}{\sqrt{3}})，电网过补偿，单元接线发电机欠补偿
高电阻接地、低电阻接地、接地变压器选型计算公式
不同电压等级系统接地判据：电容电流超过阈值，需要装设消弧线圈。

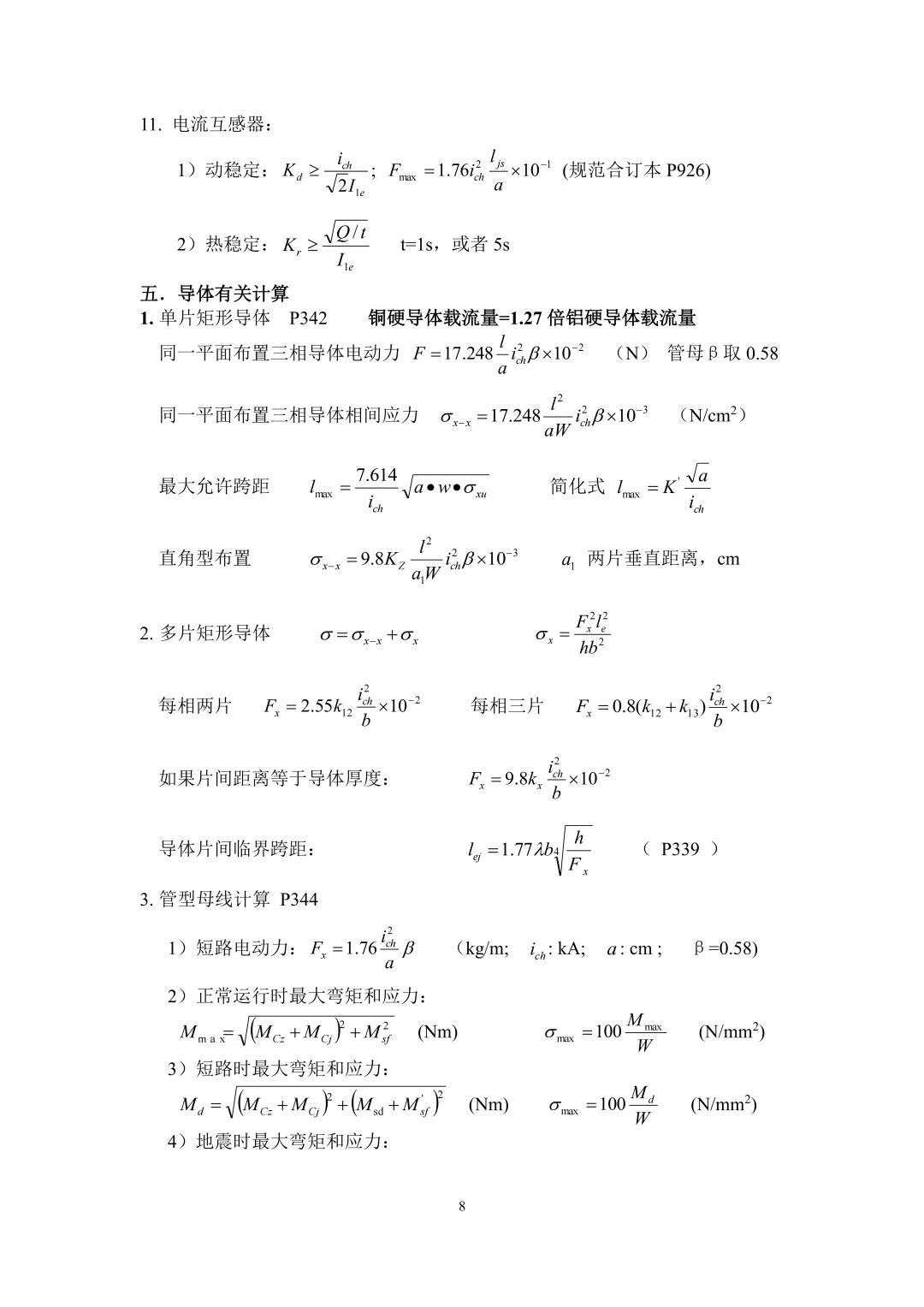

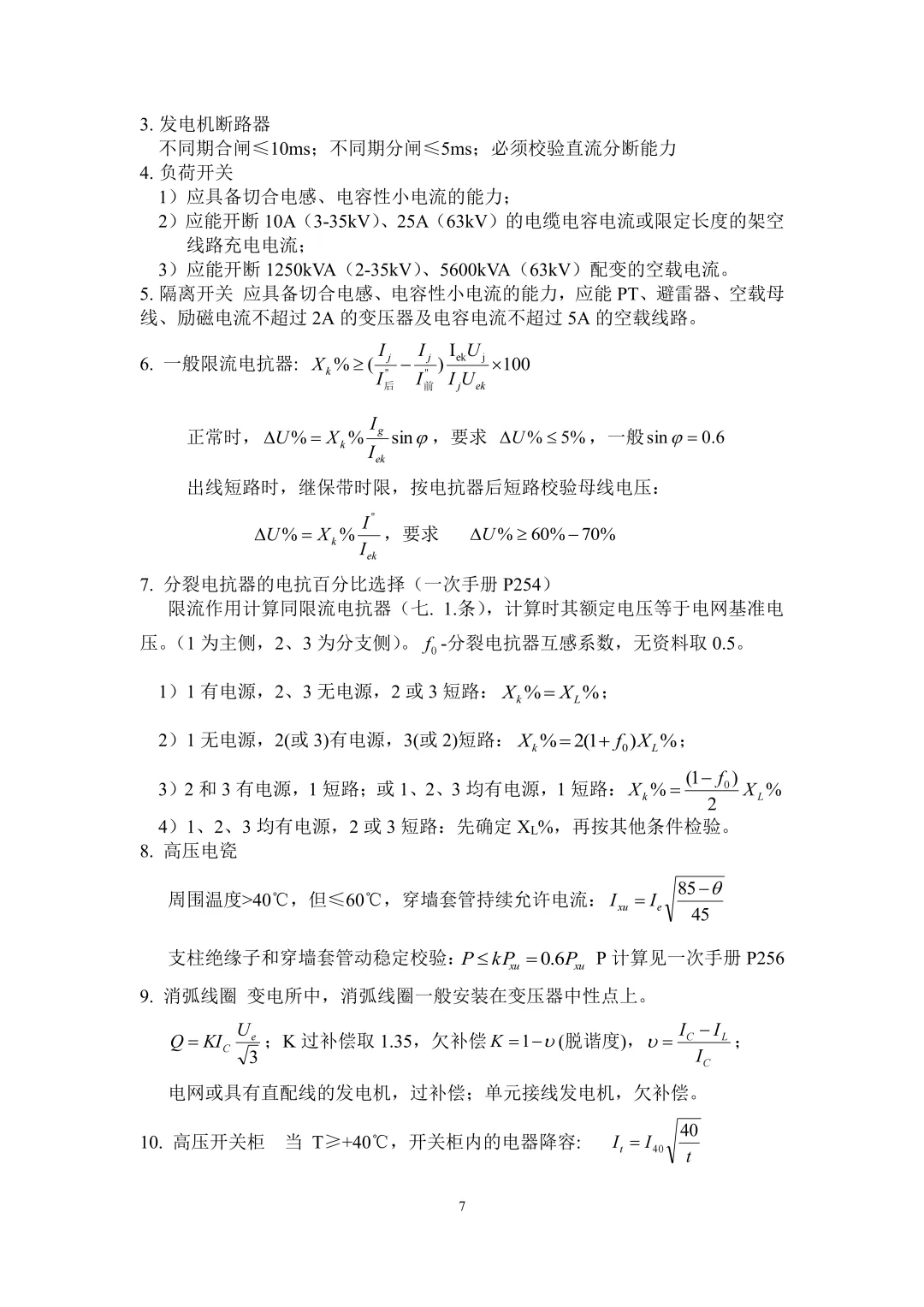

3. 高压电器与导体计算

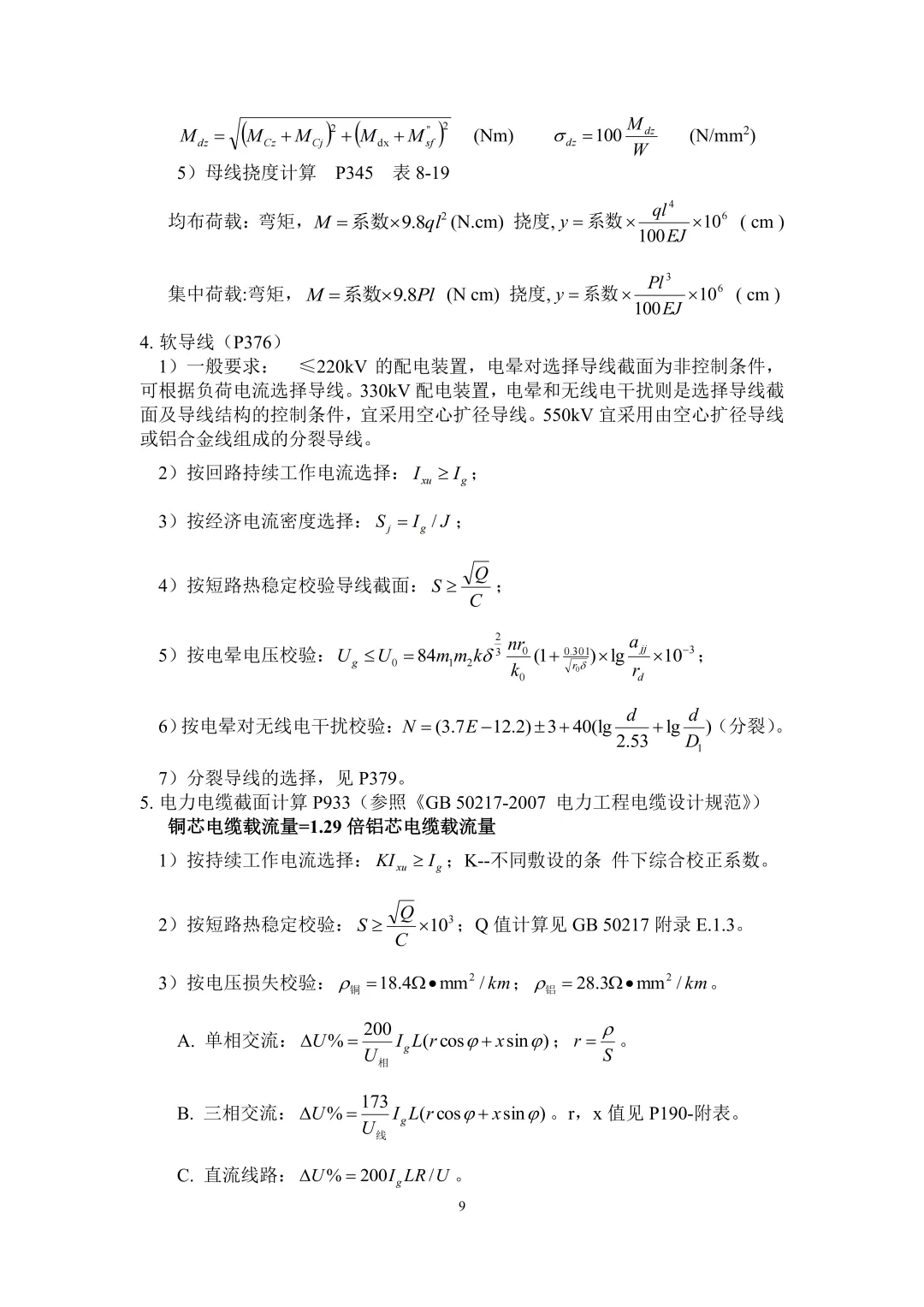

✅断路器、发电机断路器、负荷开关、隔离开关、限流电抗器、分裂电抗器、电流互感器校验； ✅矩形导体、管母、软导线，载流量、电动力、应力、跨距校验； ✅电力电缆：持续载流量、热稳定、电压损失、经济电流密度；

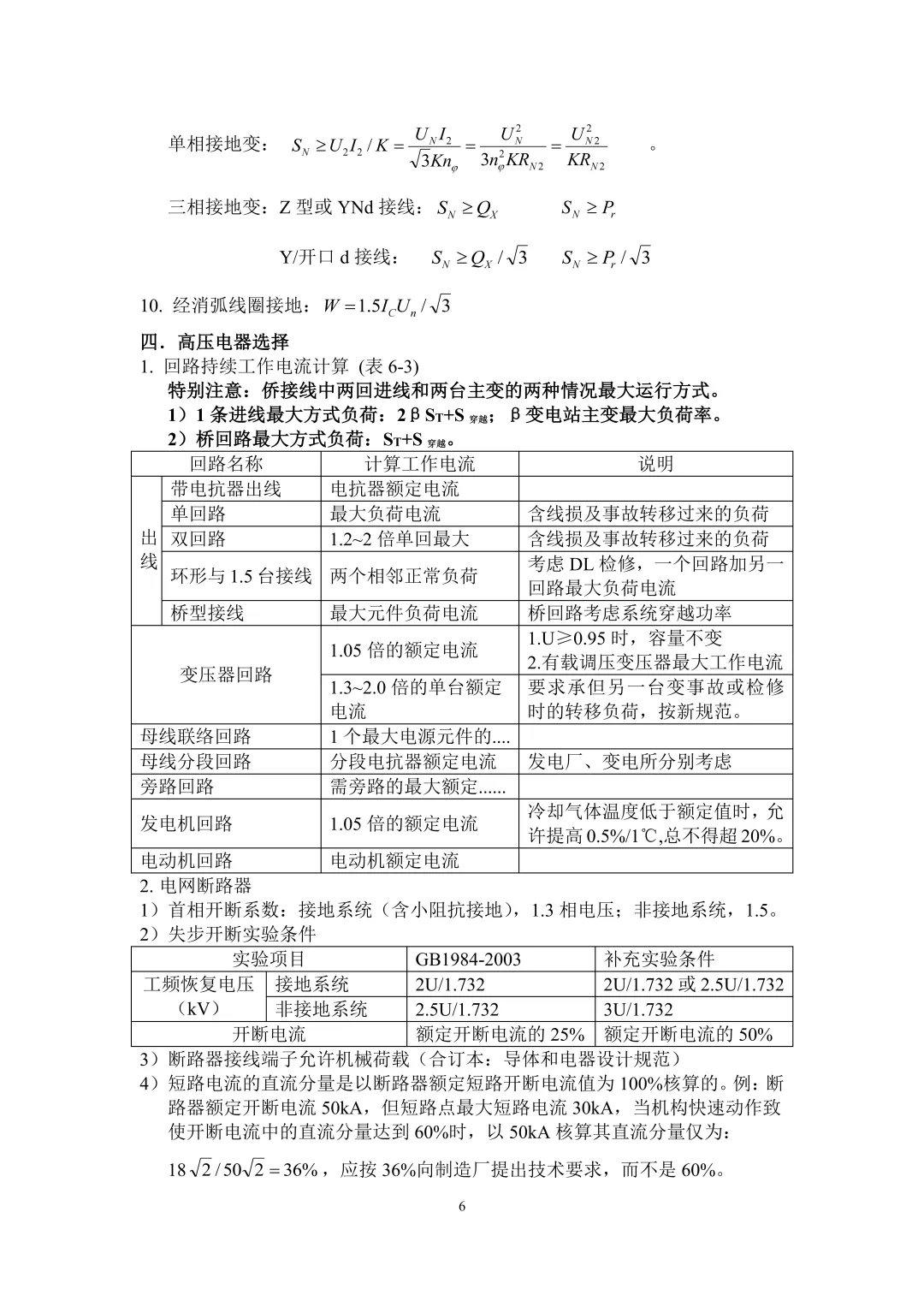

回路持续工作电流是设备选型基础：发电机取 1.05 倍额定；变压器回路 1.05 倍额定；双回路取 1.2‑2 倍单回最大负荷。

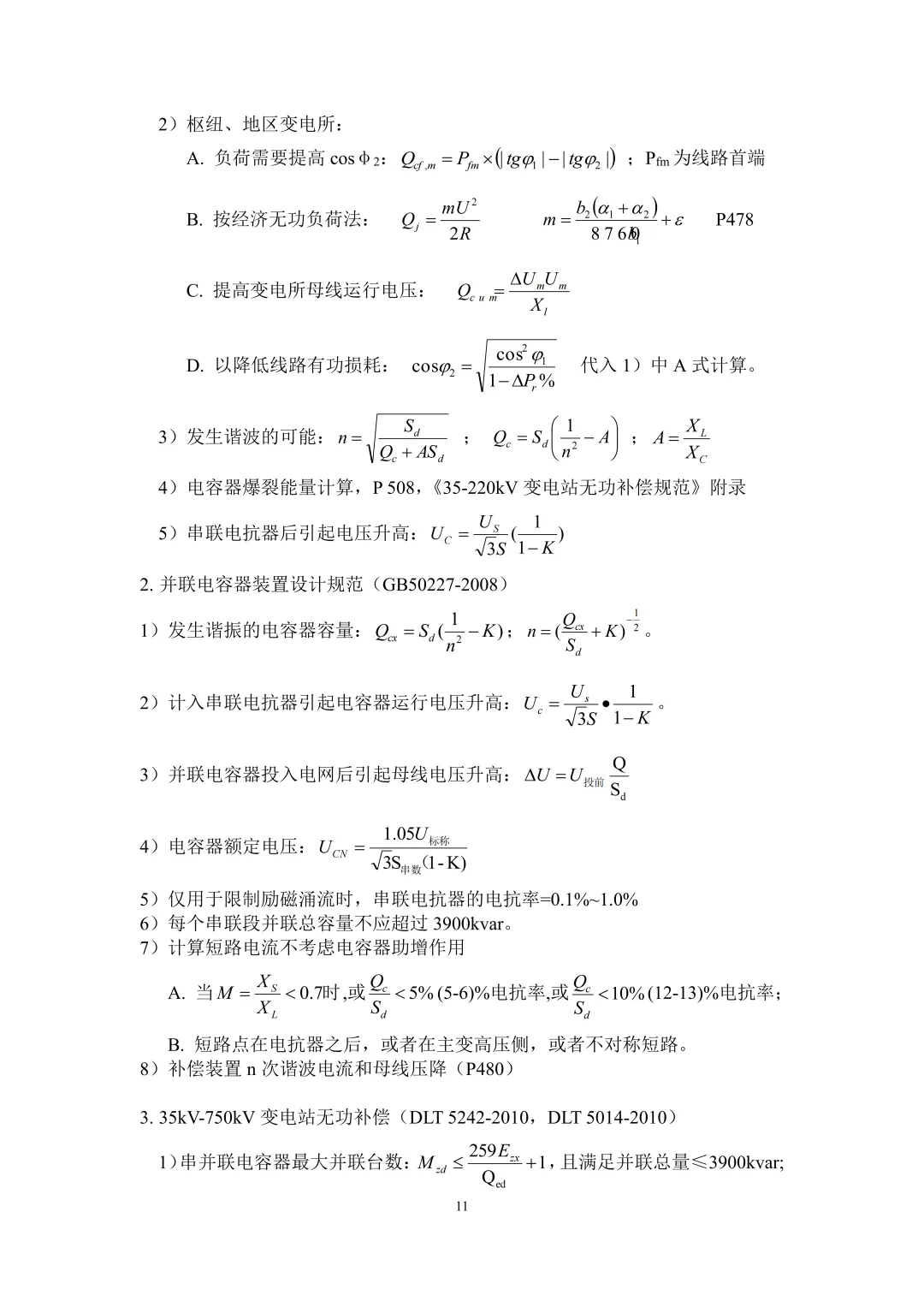

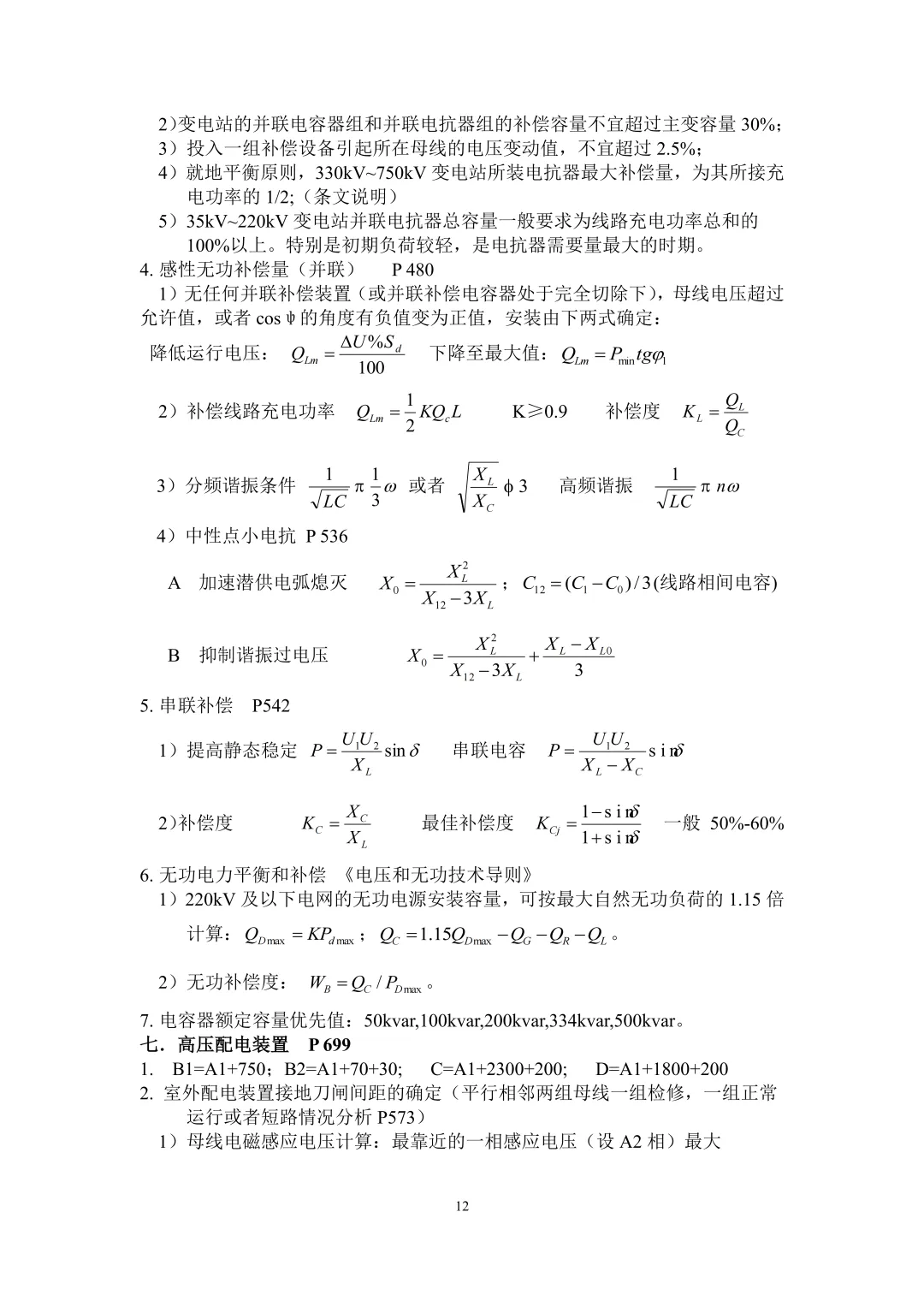

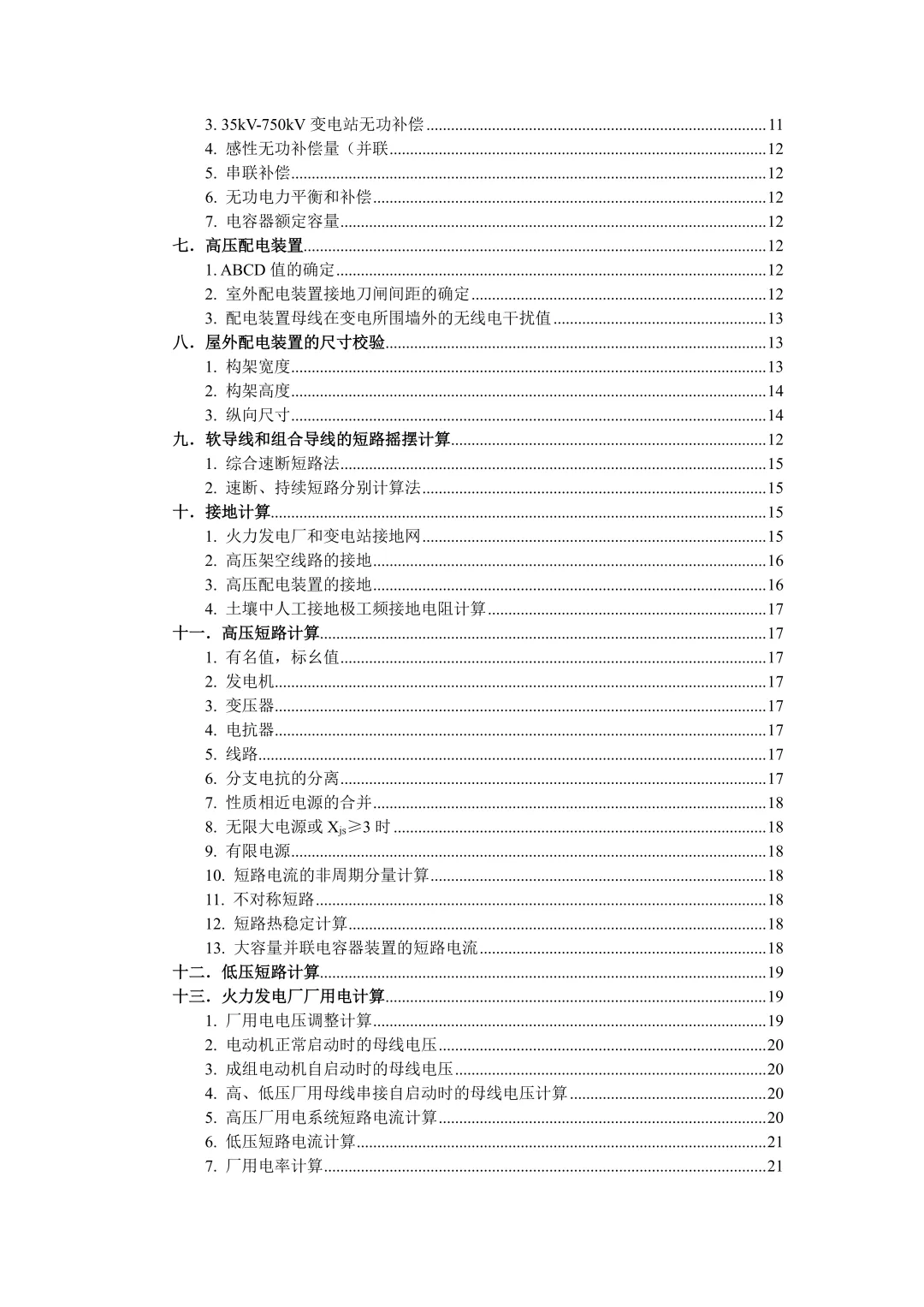

4. 无功补偿计算
并联电容器、并联电抗器、串联补偿全套公式：
负荷提高功率因数所需补偿容量
串联电抗器后电容器电压升高、谐振校验
变电站补偿容量不宜超过主变容量 30%
感性无功用于补偿线路充电功率

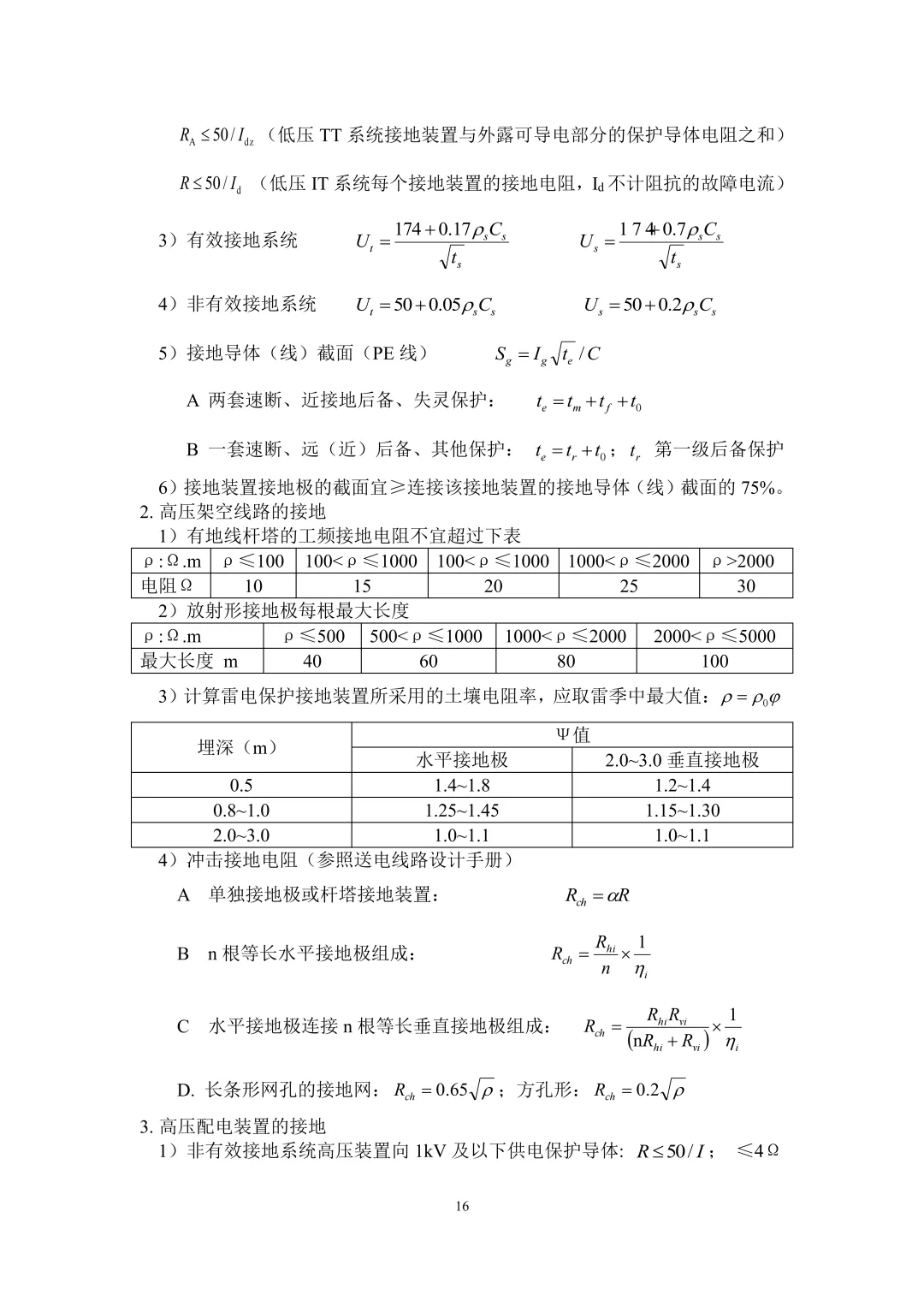

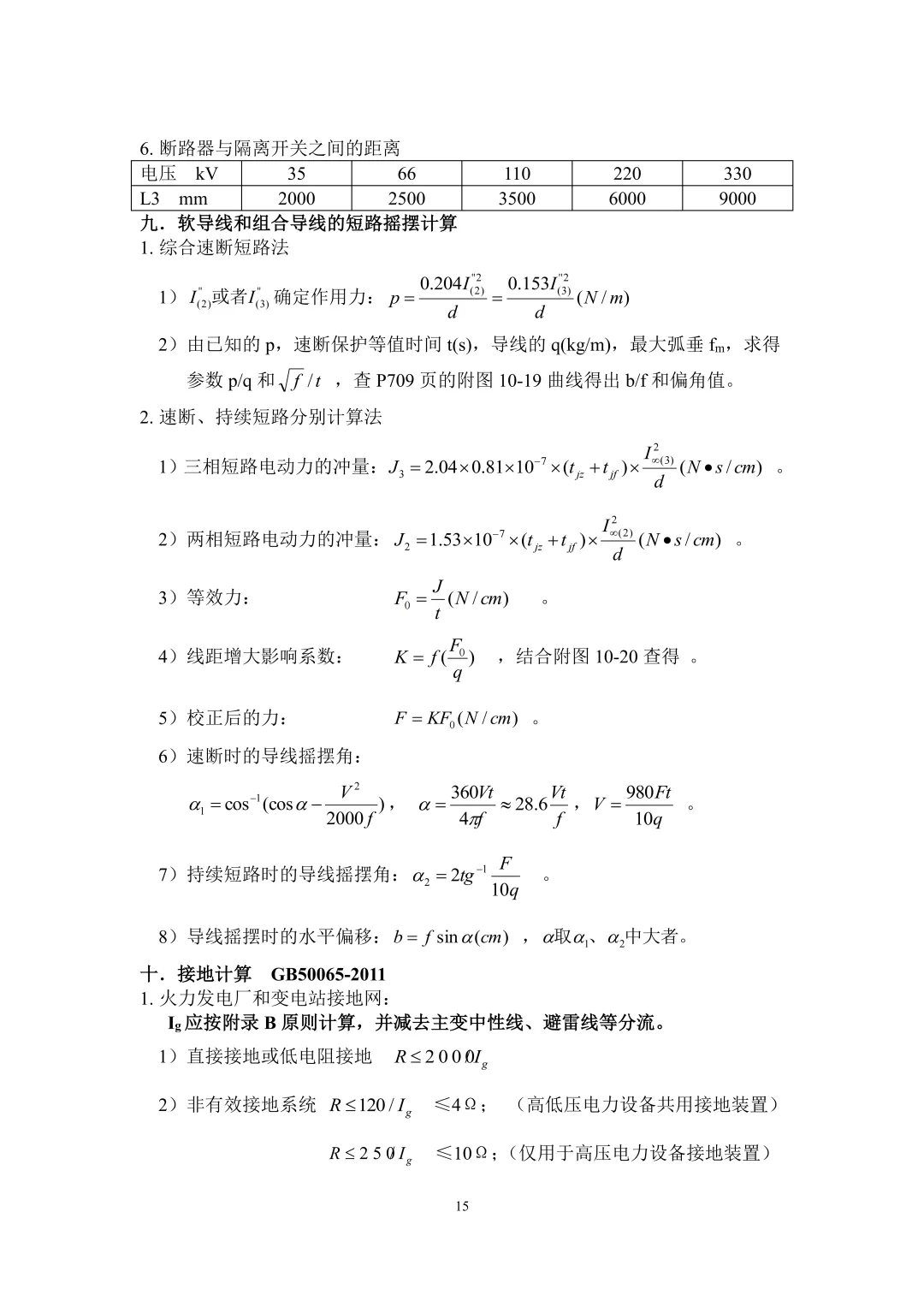

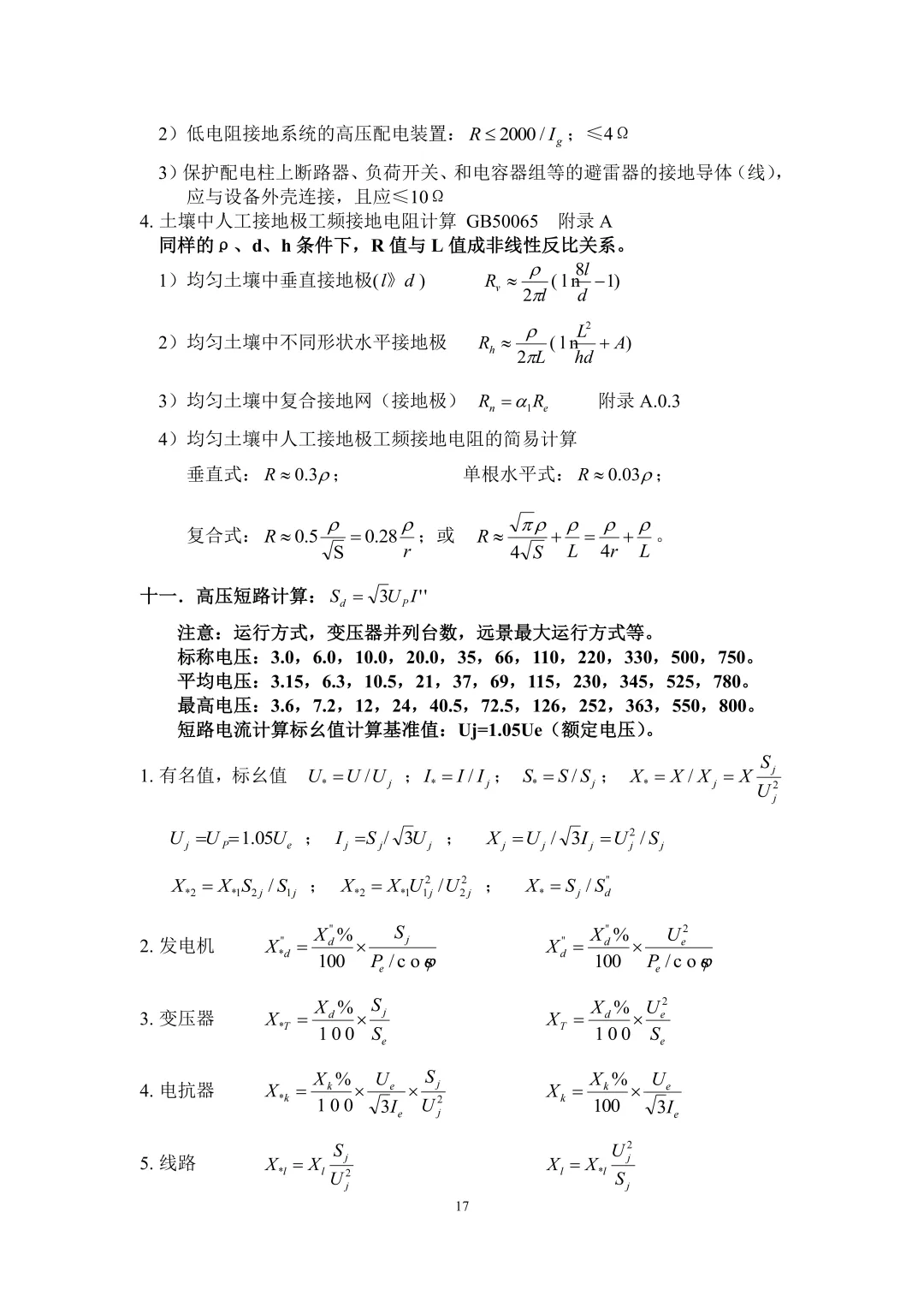

5. 接地计算（GB 50065）
变电站接地网电阻、接触电位差、跨步电位差；架空线路杆塔接地电阻；人工接地极工频接地电阻简易公式。
高低压共用接地装置 (R ≤120/I_g ≤4Ω)。

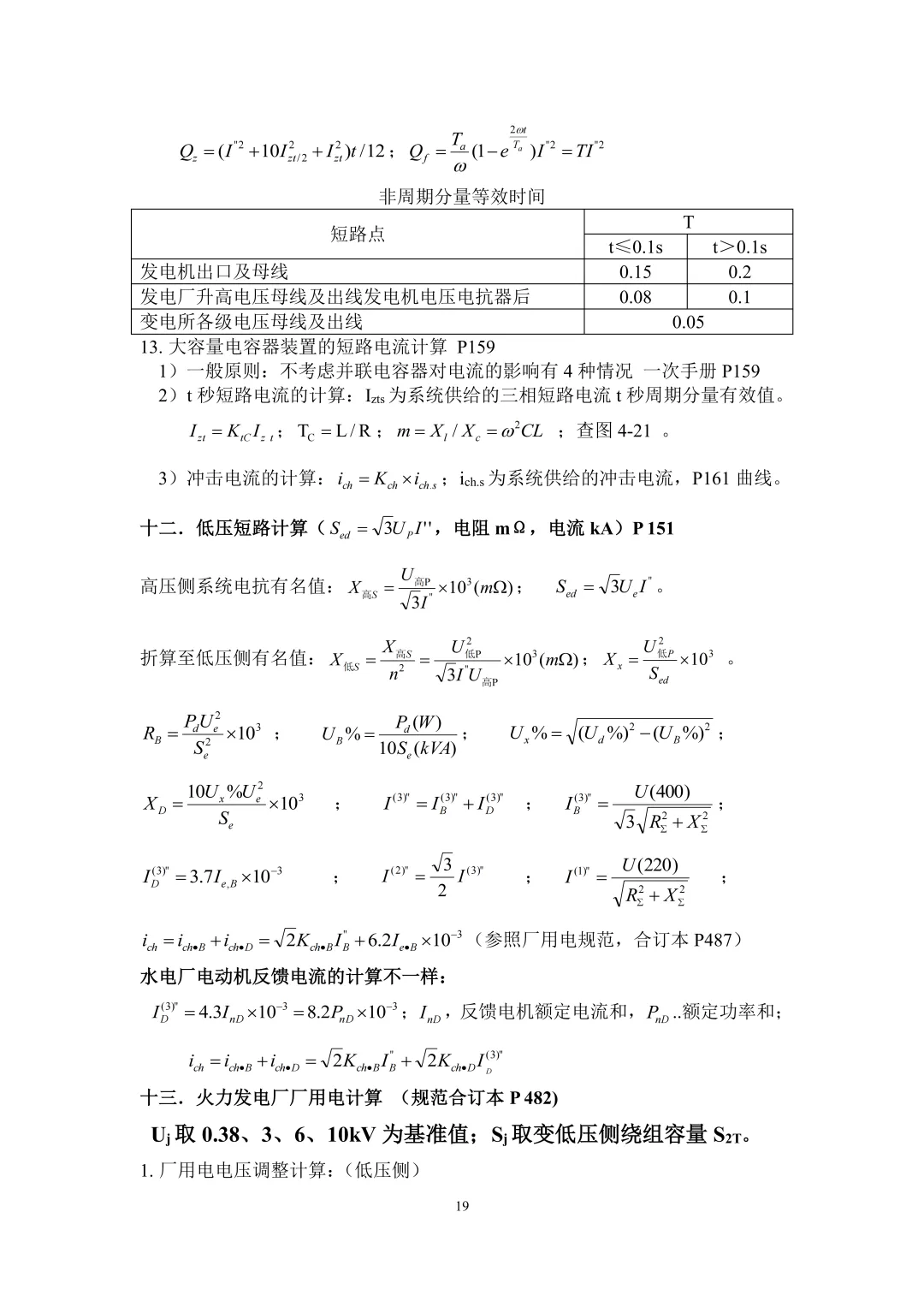

6. 短路电流计算

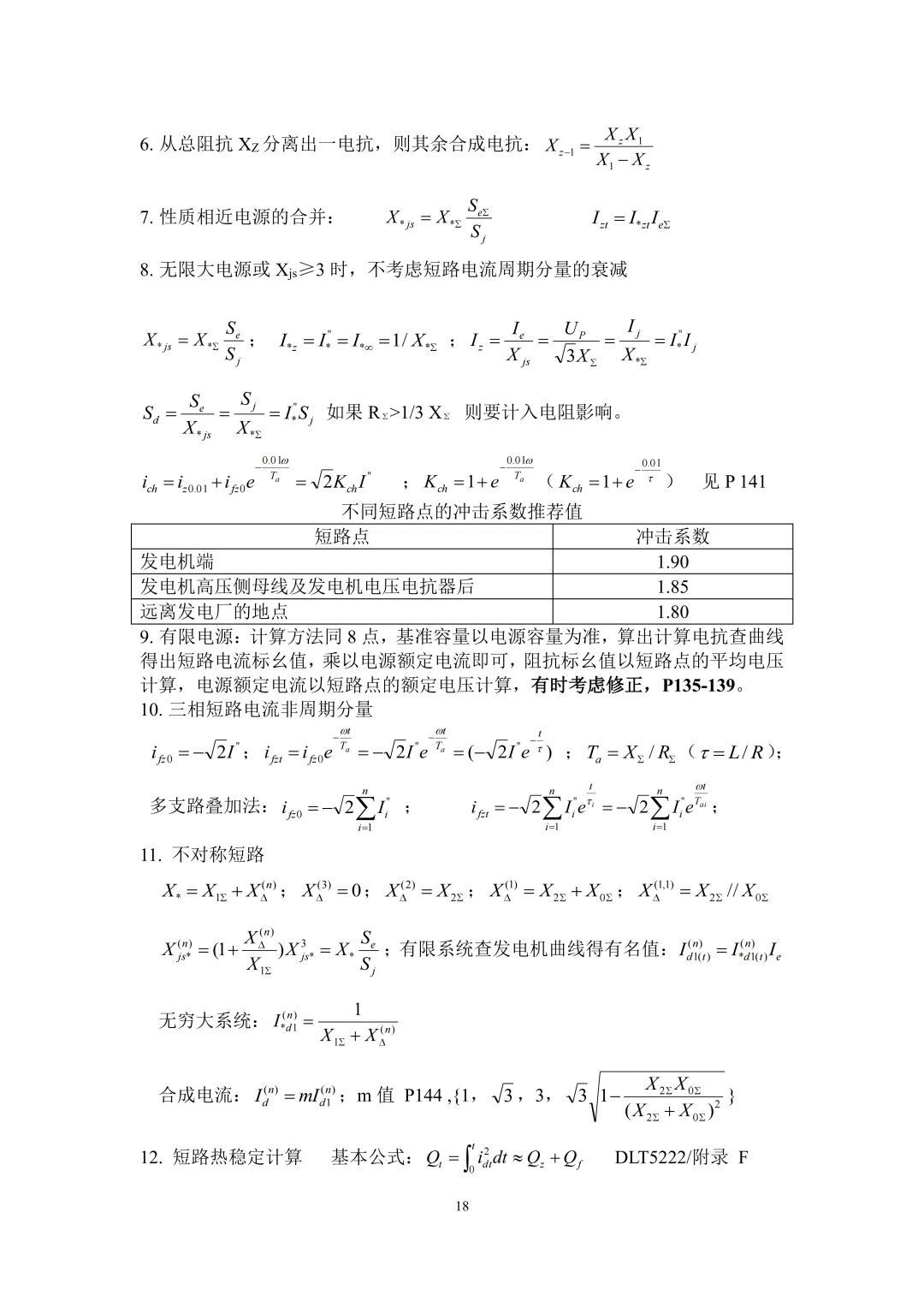

标幺值、有名值换算；发电机、变压器、电抗器、线路电抗换算；无限大 / 有限电源短路；不对称短路；短路热效应；冲击电流；非周期分量。
冲击系数参考：发电机端 1.90，高压母线 1.85，远离发电厂取 1.80。

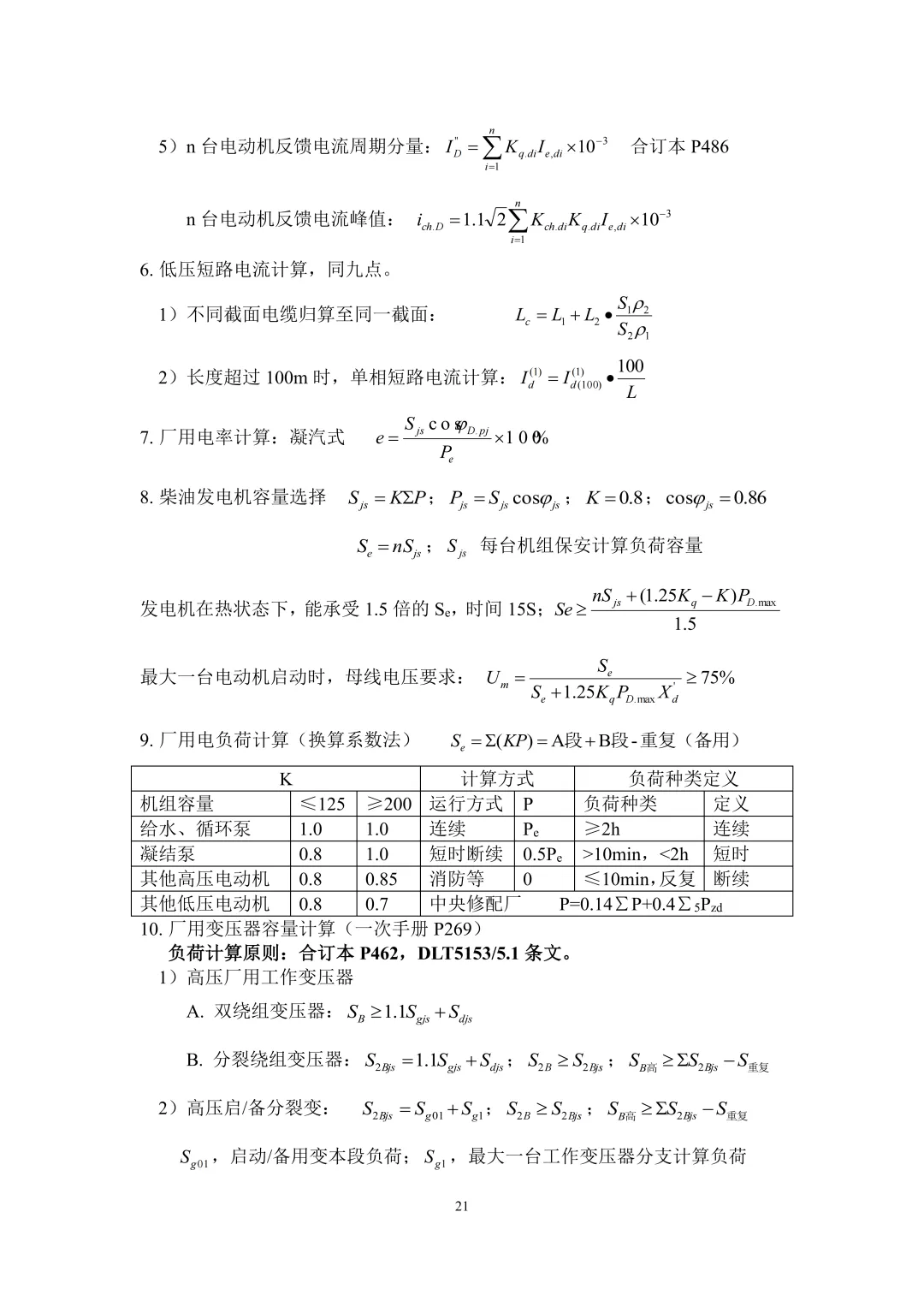

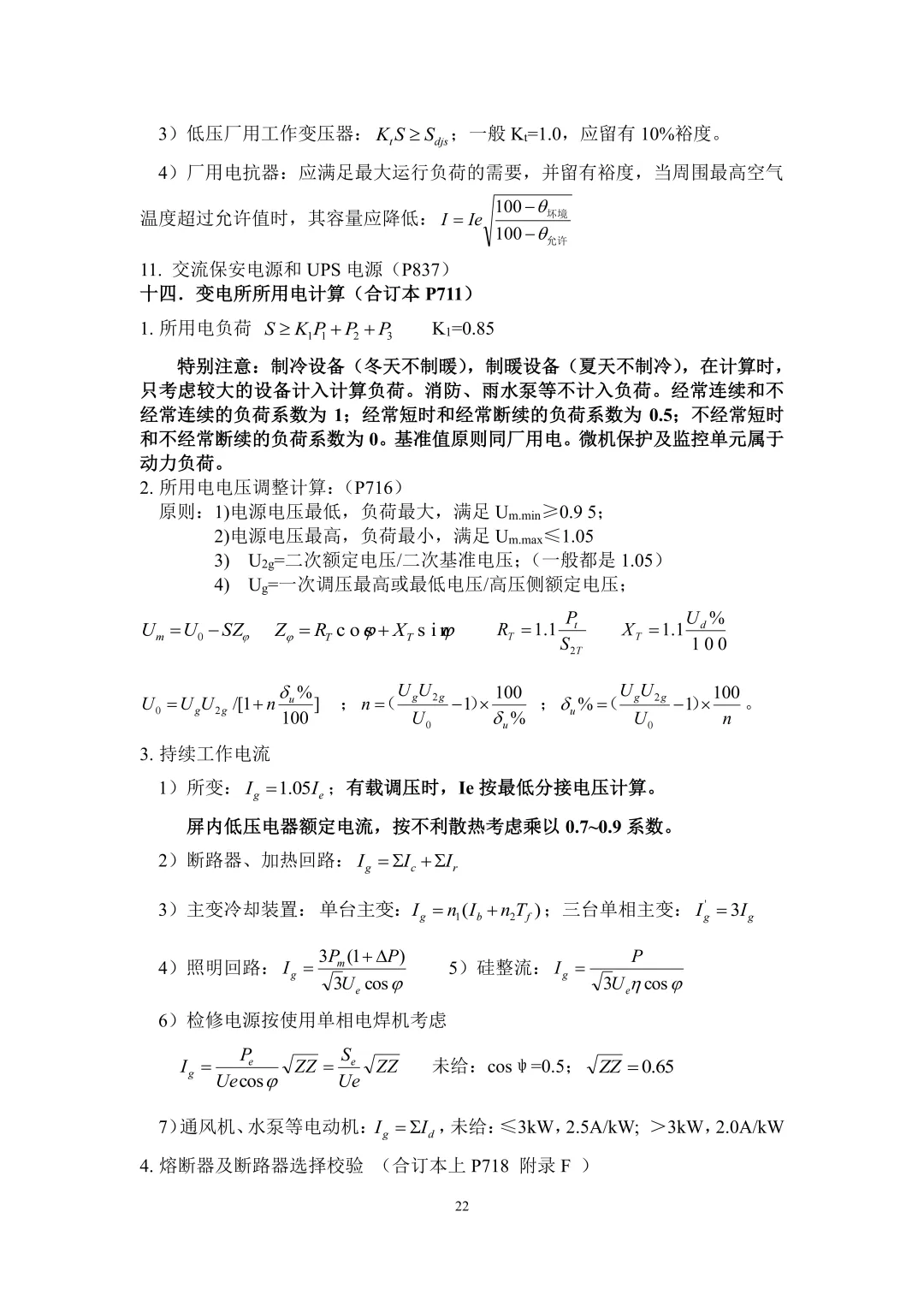

7. 厂用电 & 所用电

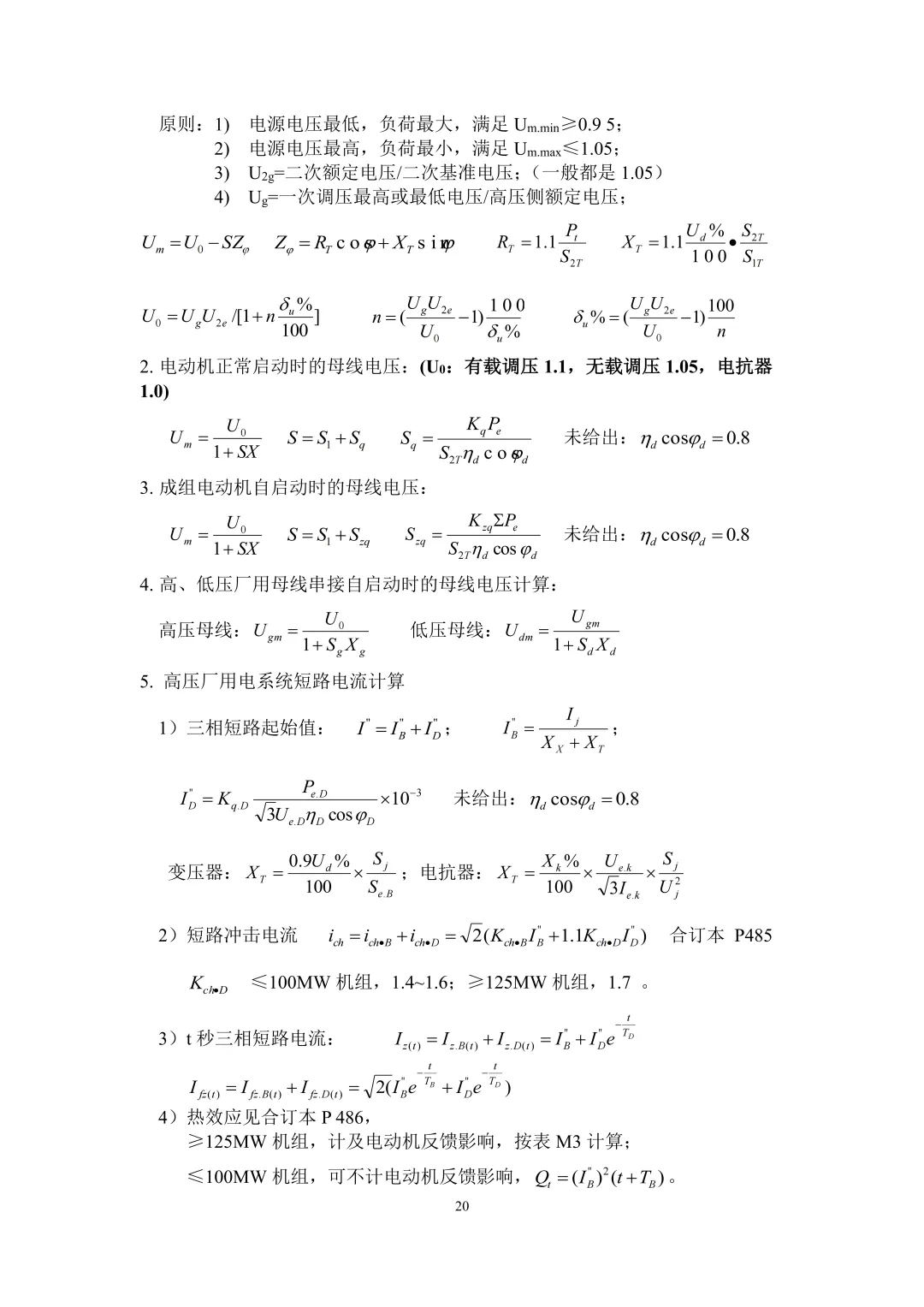

厂用电负荷换算系数法；厂用变压器容量；电动机启动、成组自启动母线电压校验；柴油发电机容量；所用电负荷、电压调整计算。

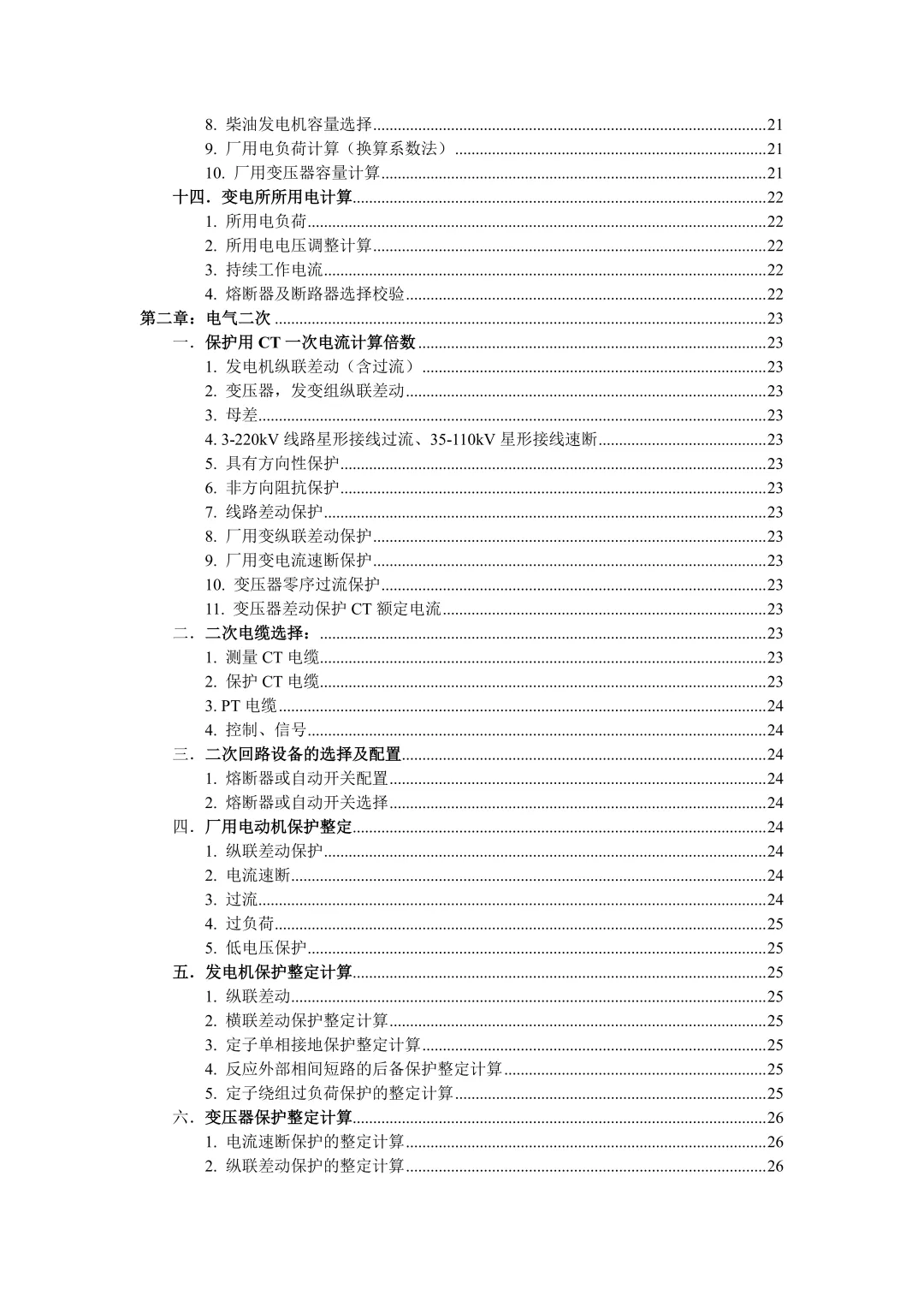

🔌第二章｜电气二次（保护整定 + 二次回路）

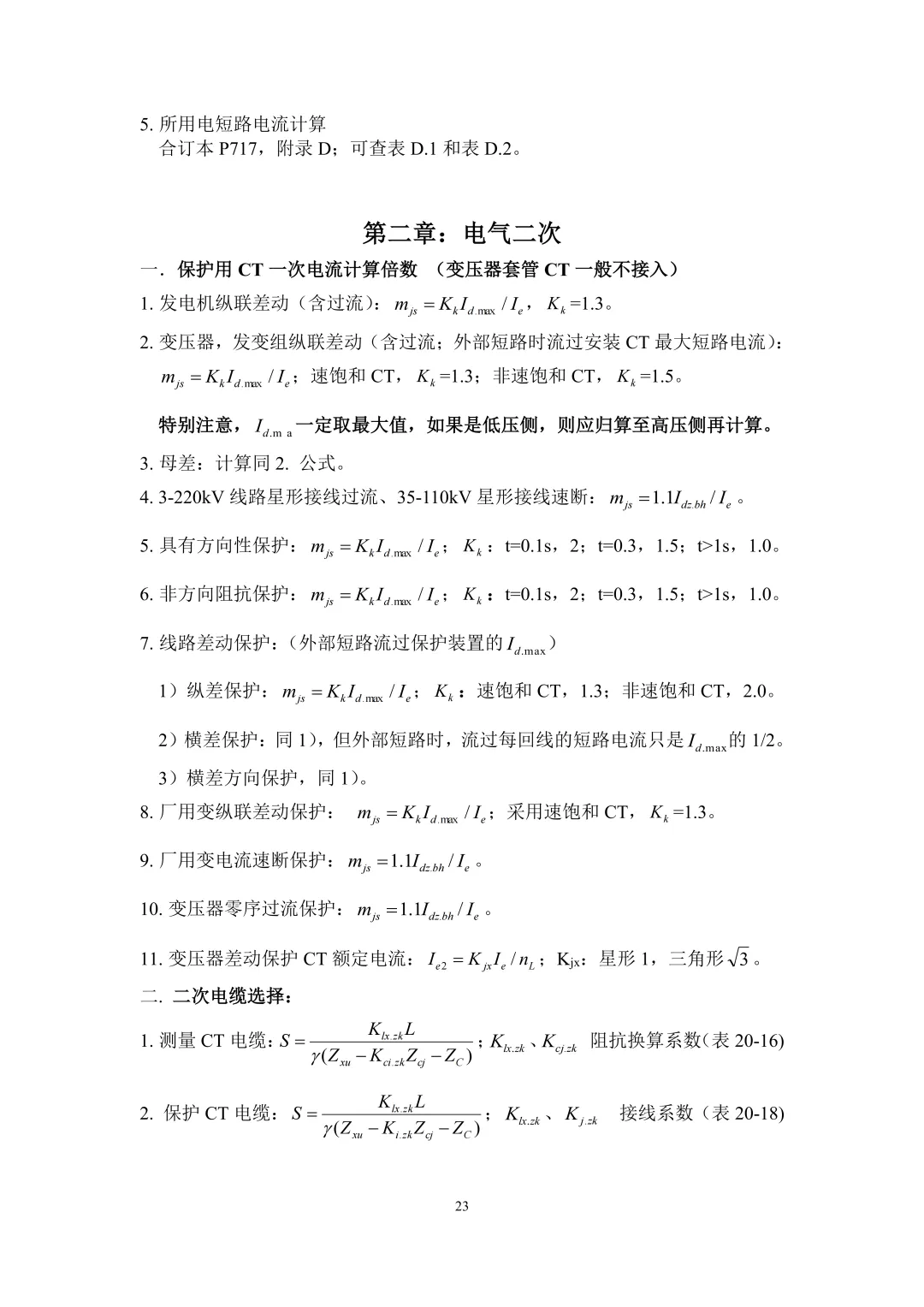

保护 CT 一次电流倍数：发电机、变压器、母差、线路、厂用变保护，外部短路最大电流校验 CT 饱和。

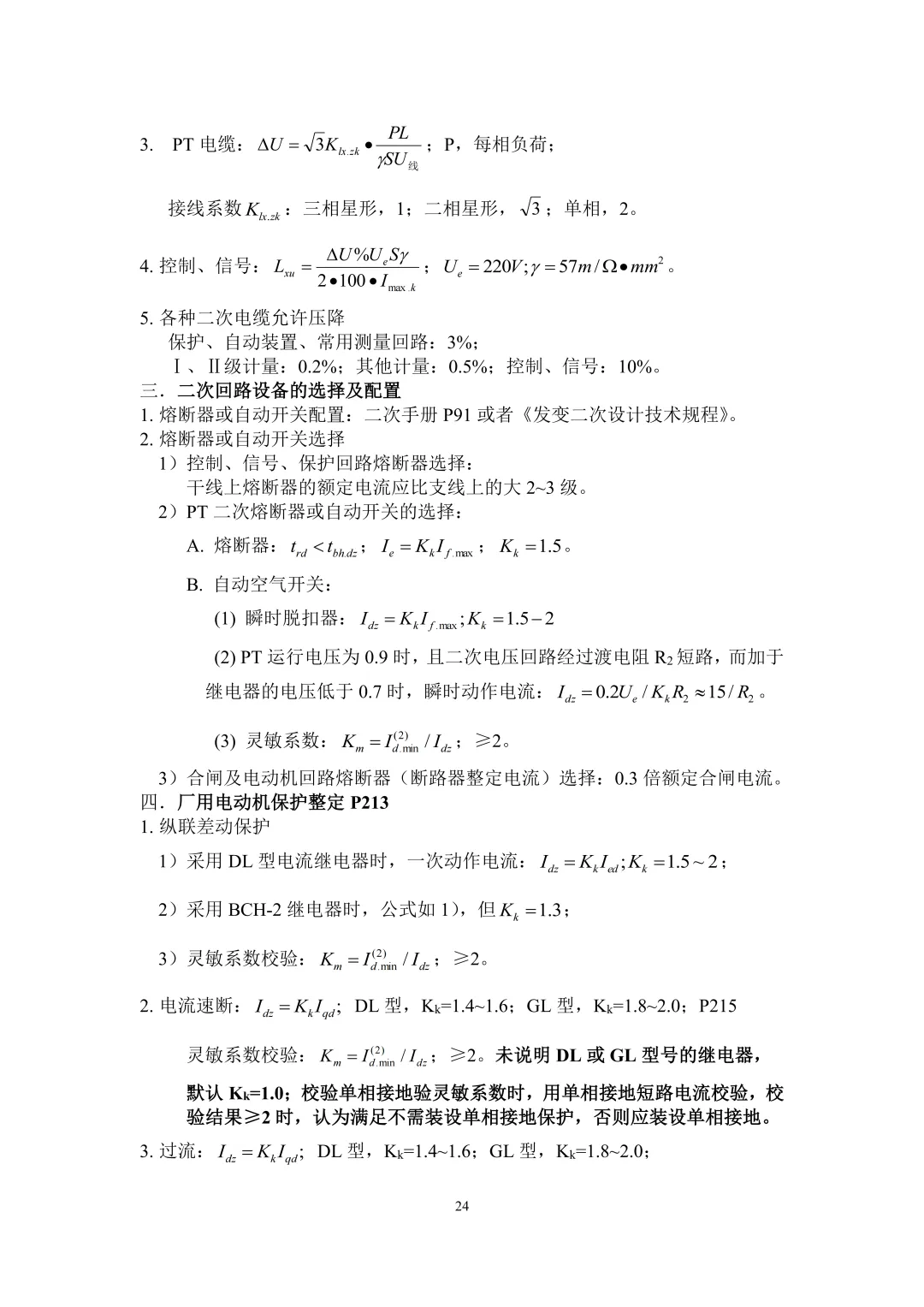

二次电缆截面计算：测量 CT、保护 CT、PT 电缆、控制信号电缆，不同回路允许压降：计量 0.2%/0.5%，保护 3%，控制信号 10%。

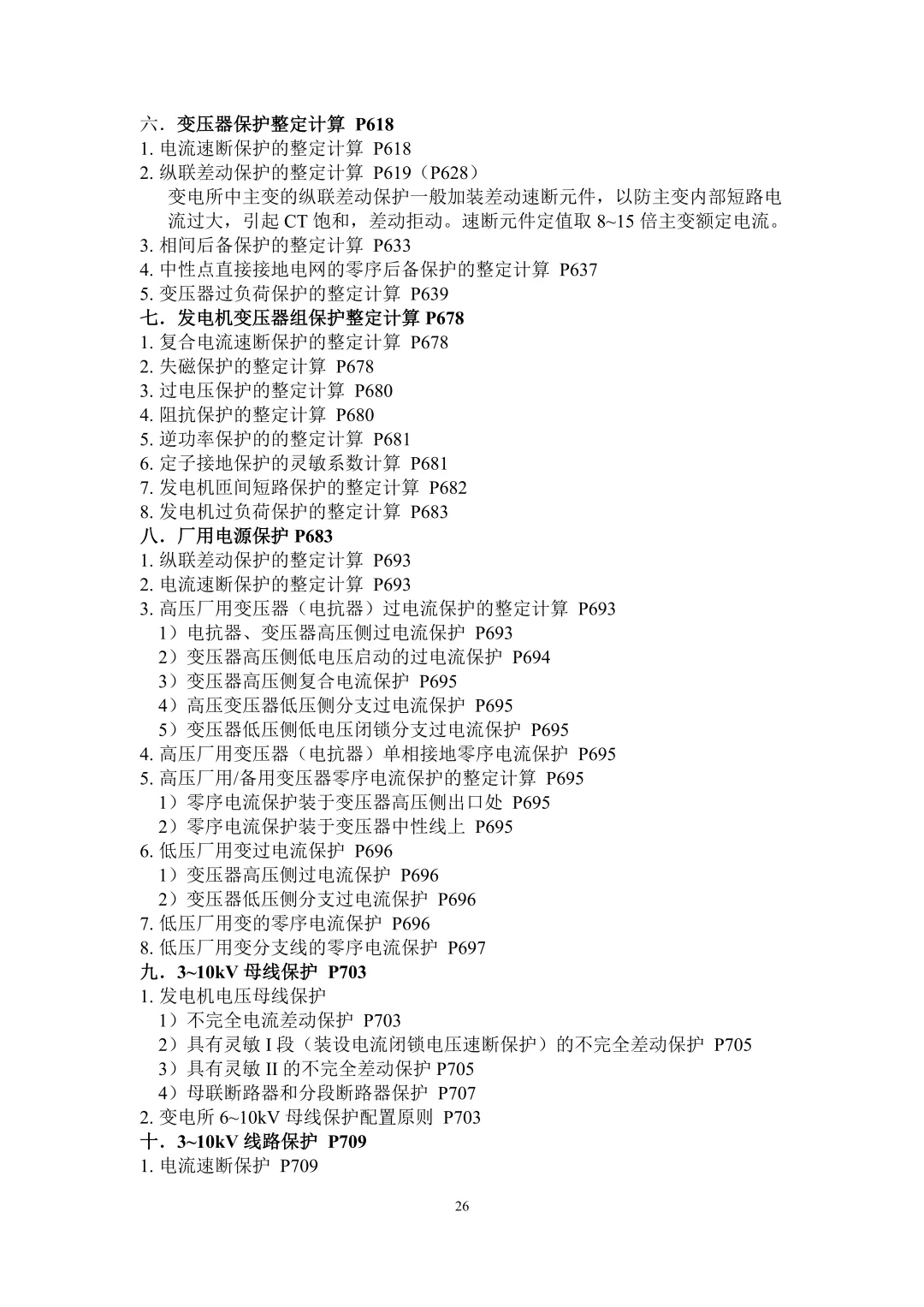

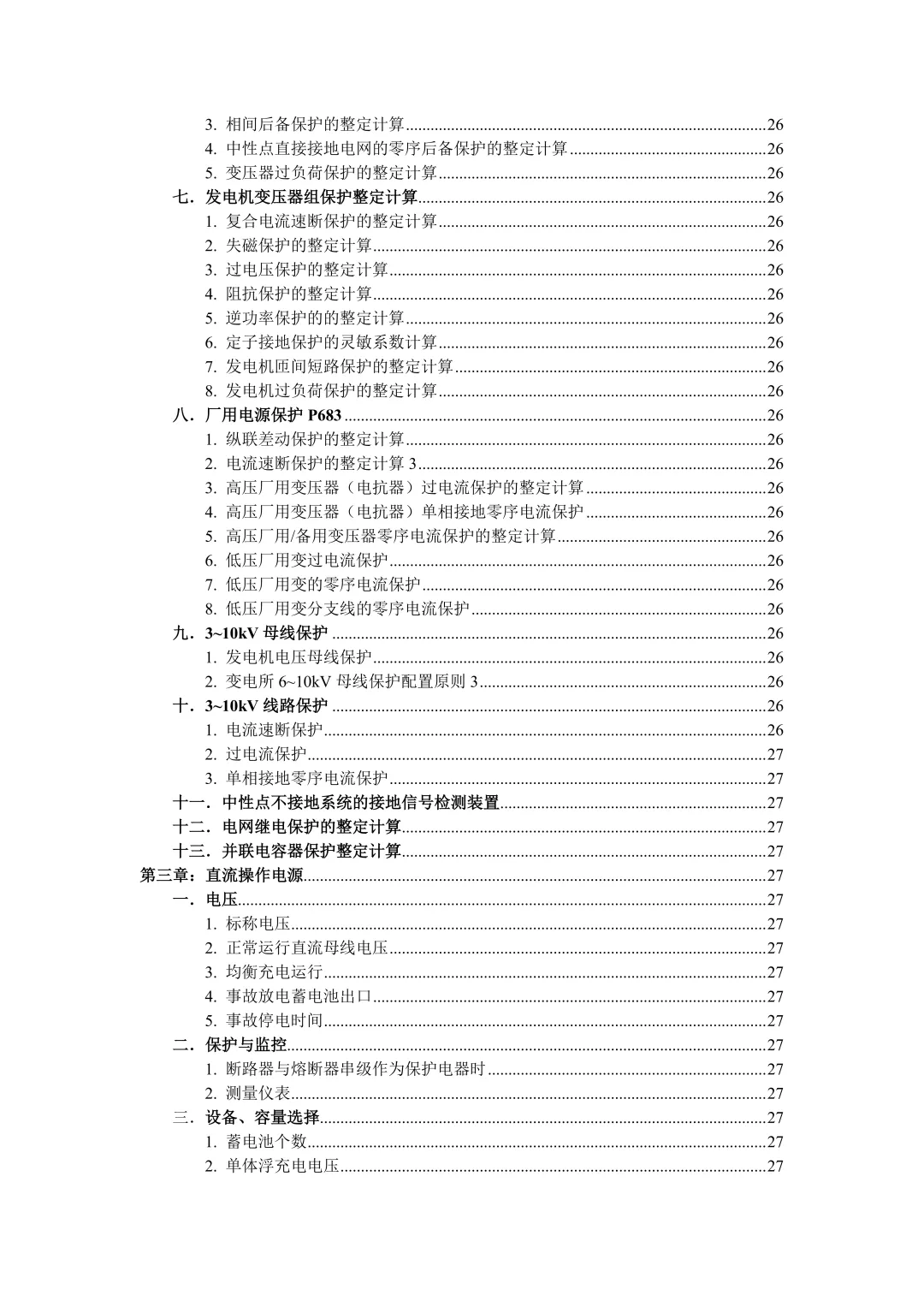

各类保护整定
厂用电动机：差动、速断、过流、过负荷、低电压保护定值；

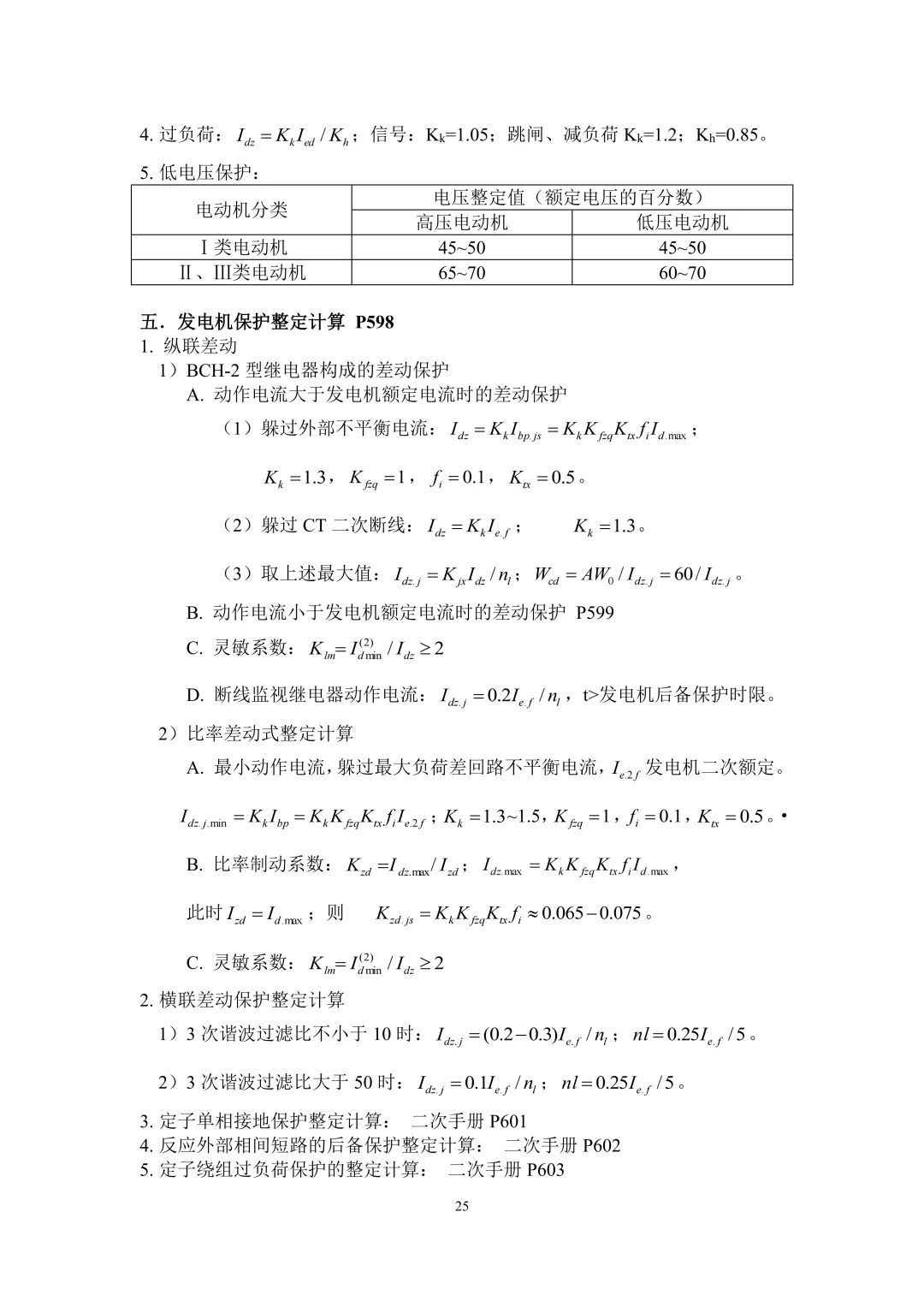

发电机：纵差、横差、定子接地、过负荷；
变压器：电流速断、纵差、相间后备、零序保护；
发变组全套保护：失磁、逆功率、匝间、过电压；
3‑10kV 母线、线路、并联电容器保护。

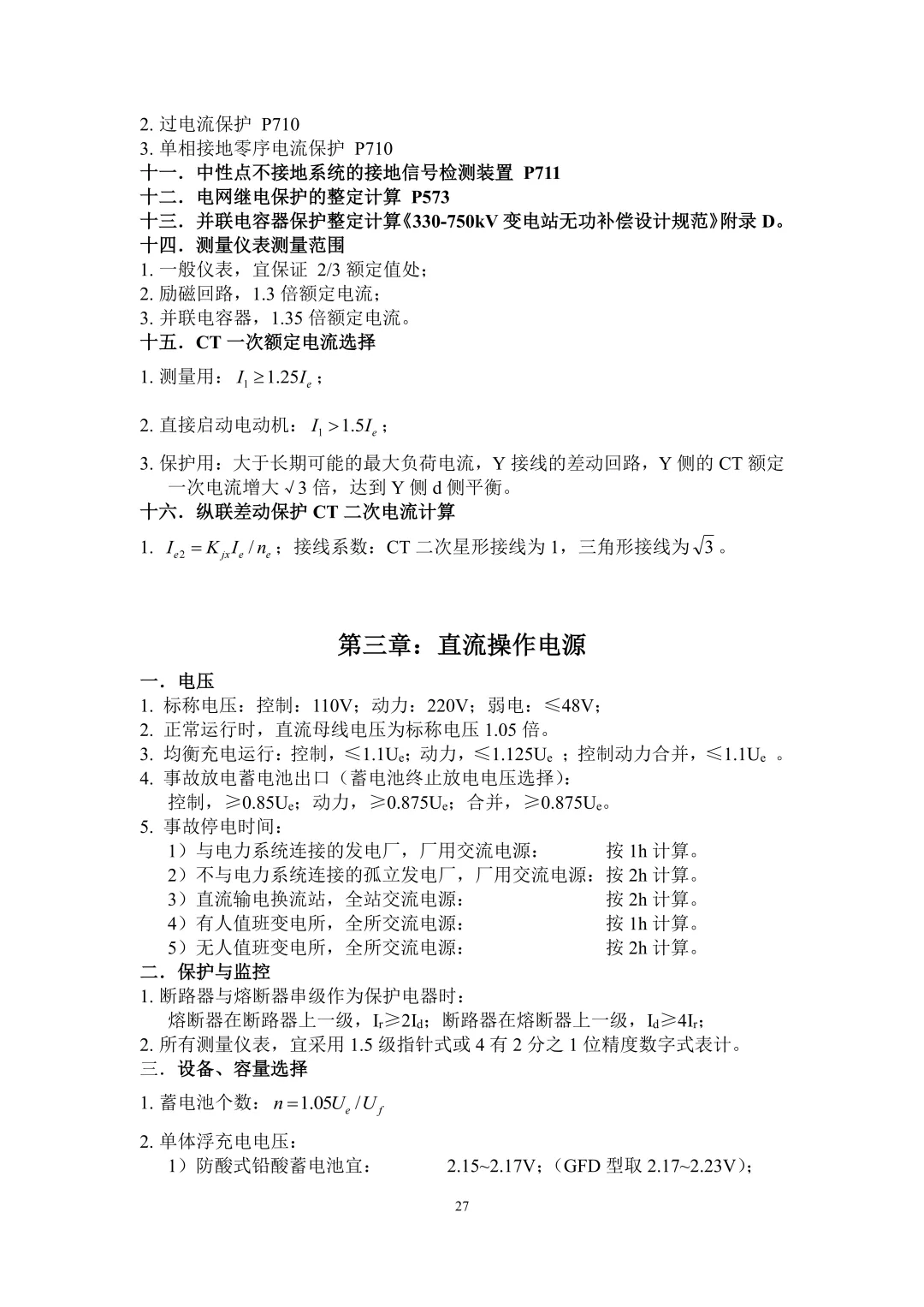

🔋第三章｜直流操作电源
标称电压：控制 110V，动力 220V；正常母线 1.05 倍标称电压；
事故停电时间：联网电厂 1h，孤立电厂 2h；无人值班变电站 2h；

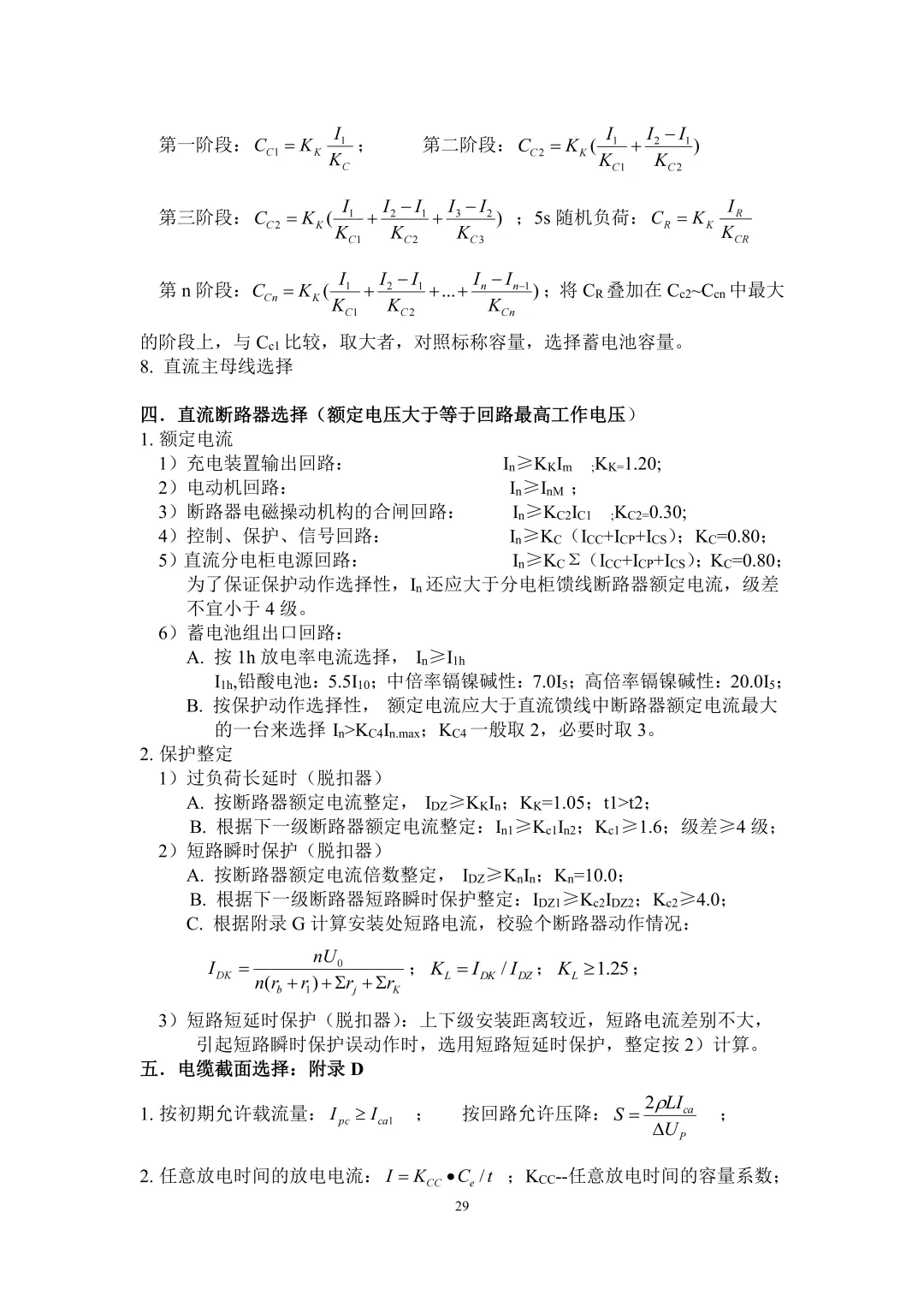

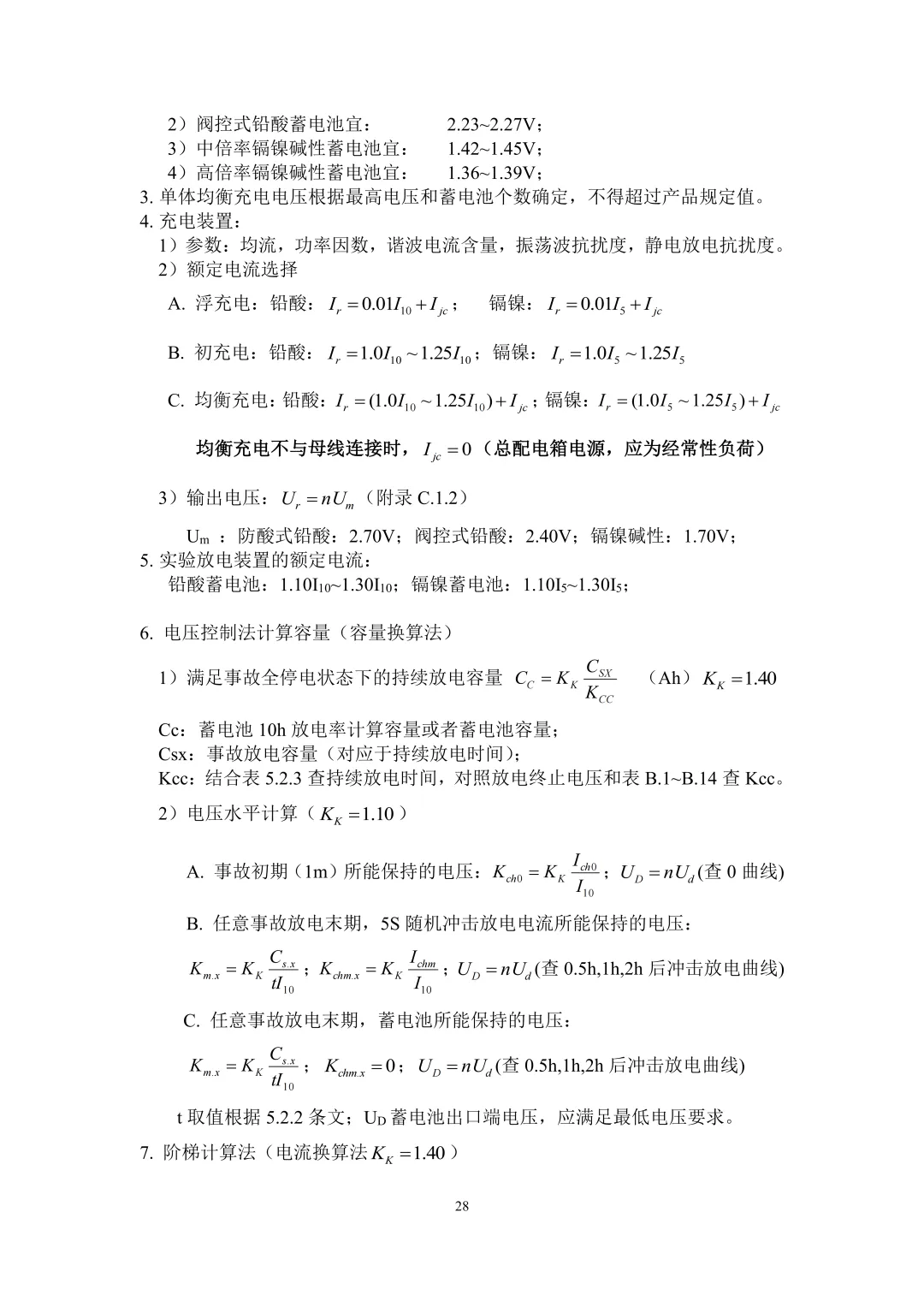

蓄电池容量计算：电压控制法、阶梯计算法；

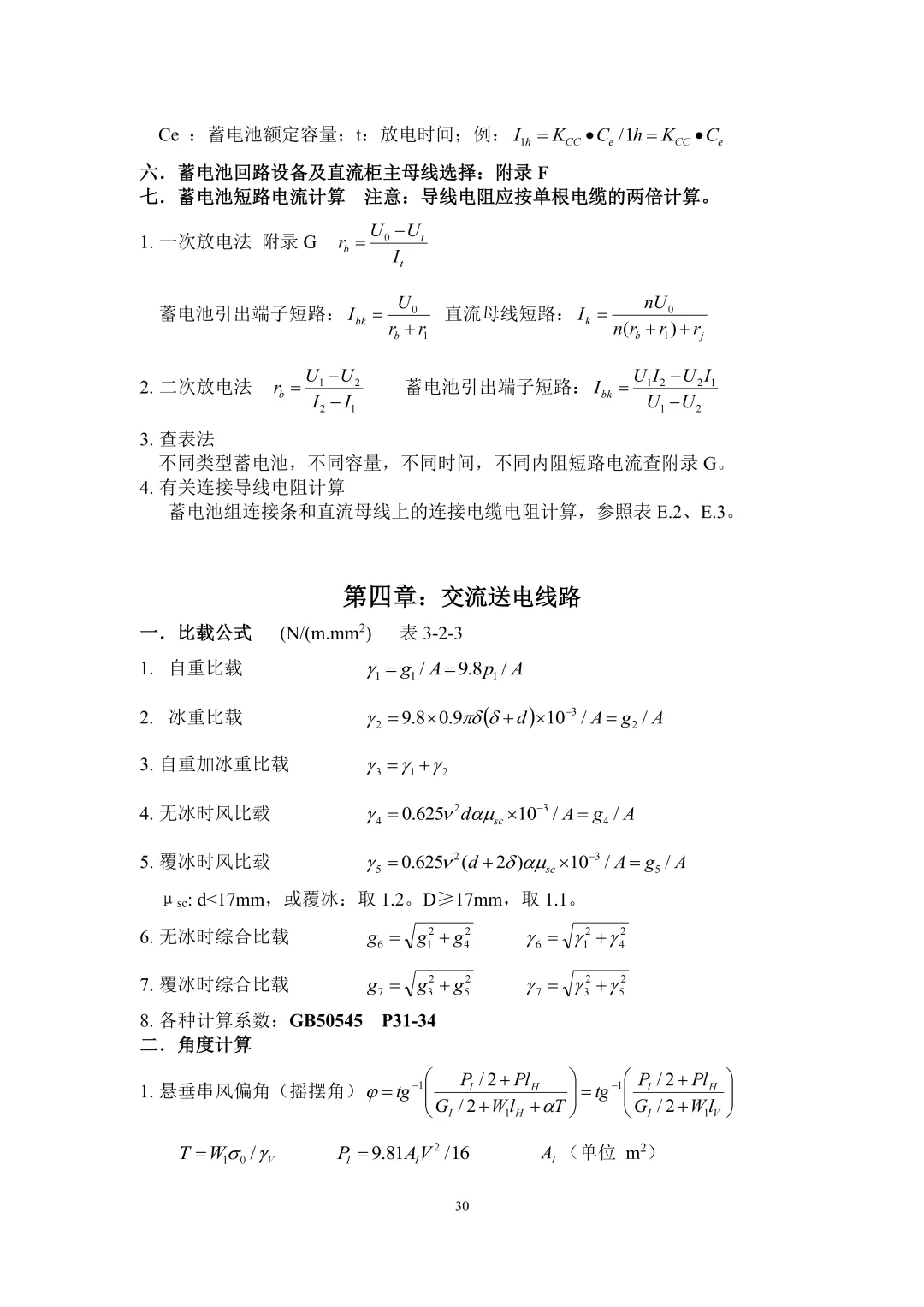

充电装置、直流断路器选型、蓄电池短路电流计算。

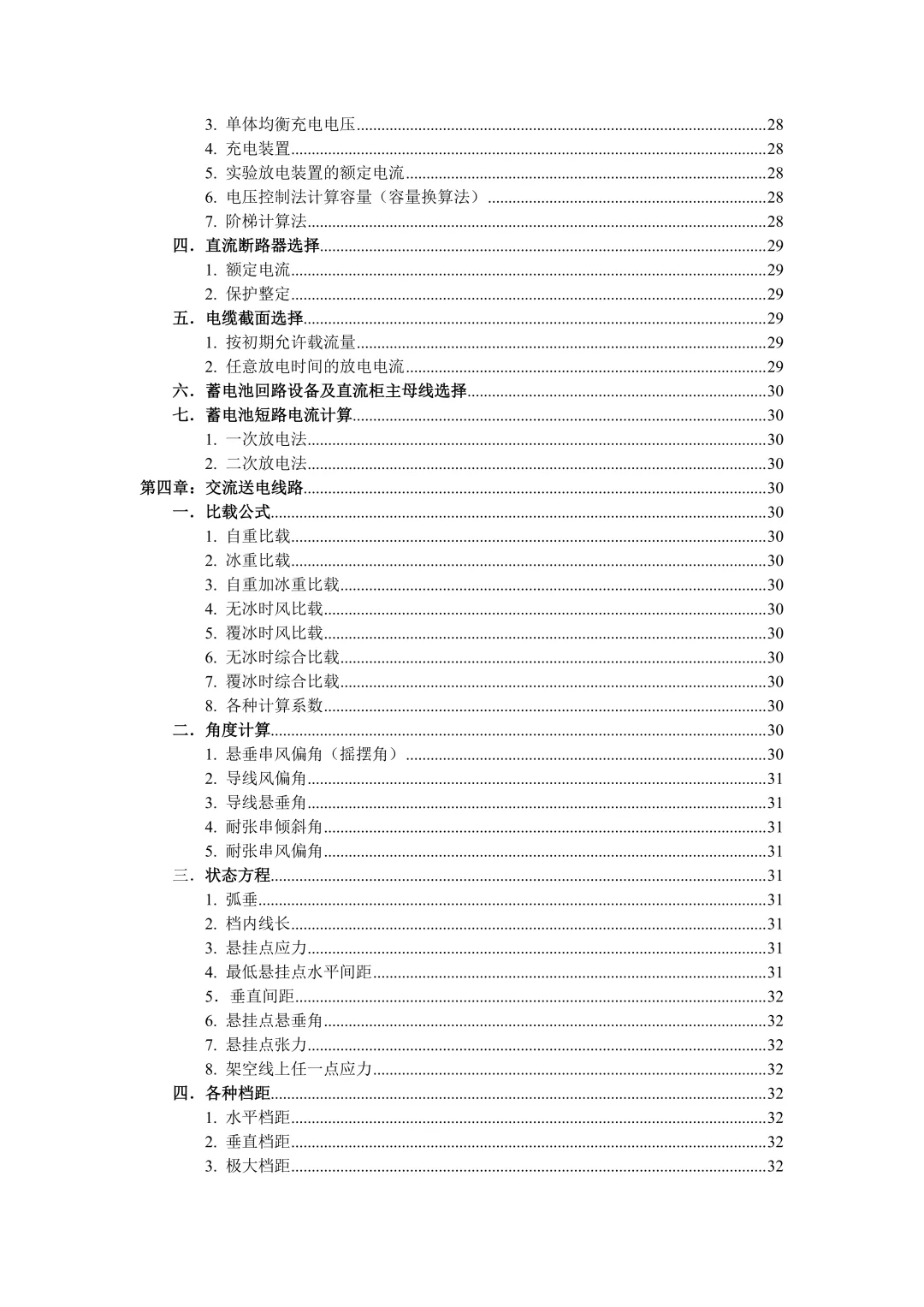

🛰️第四章｜交直流送电线路
交流线路

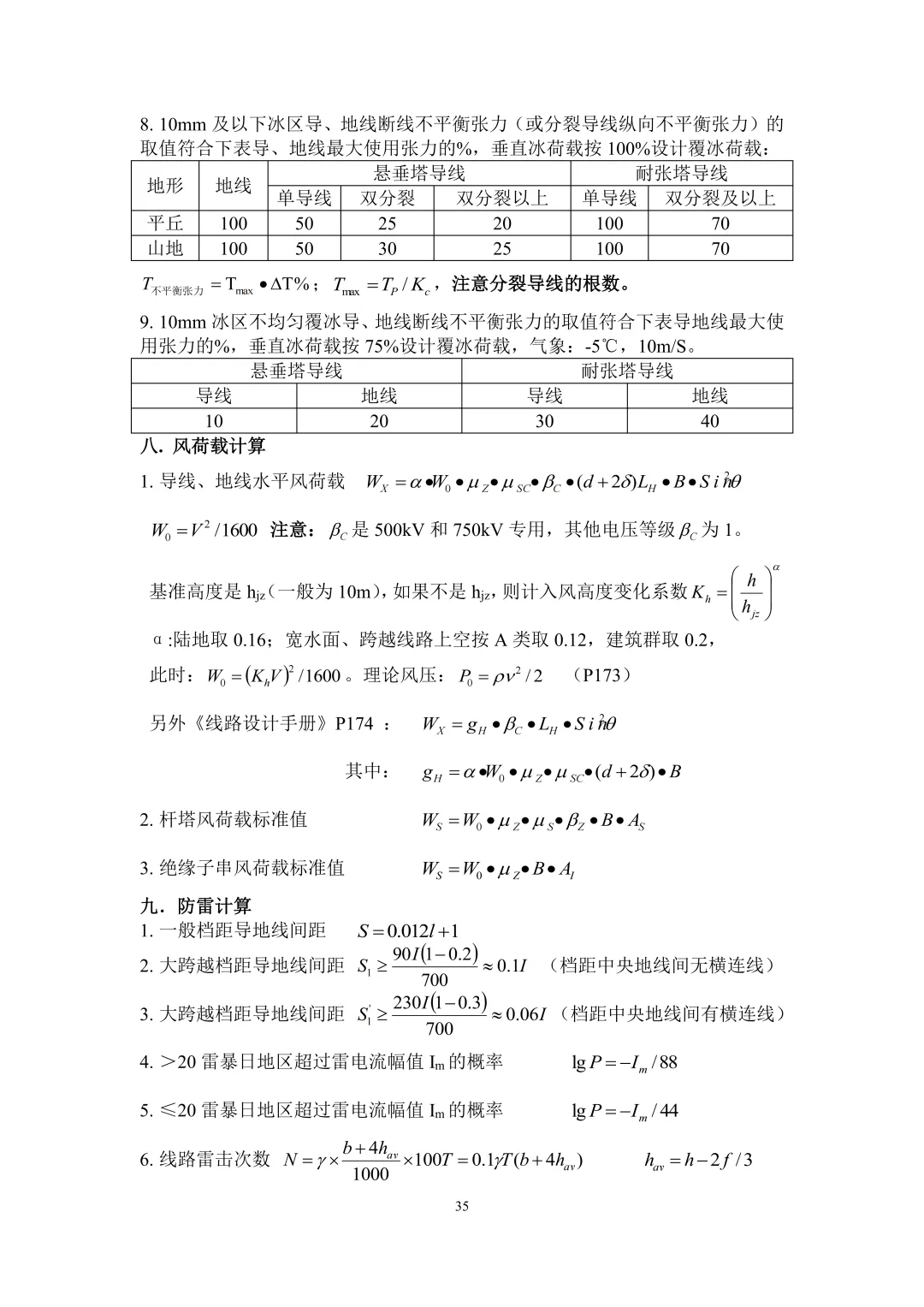

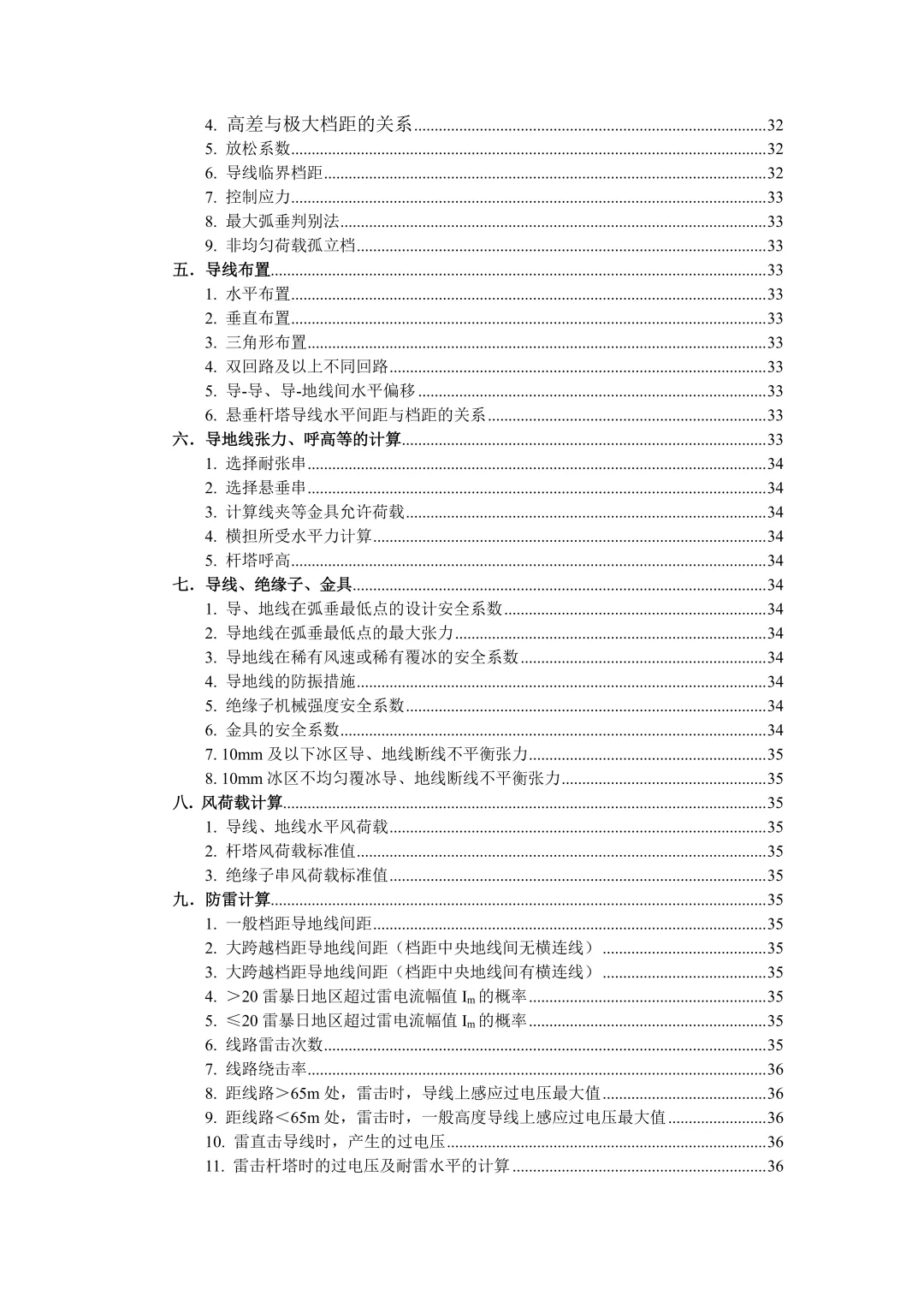

七大比载公式：自重、冰重、风、综合比载；

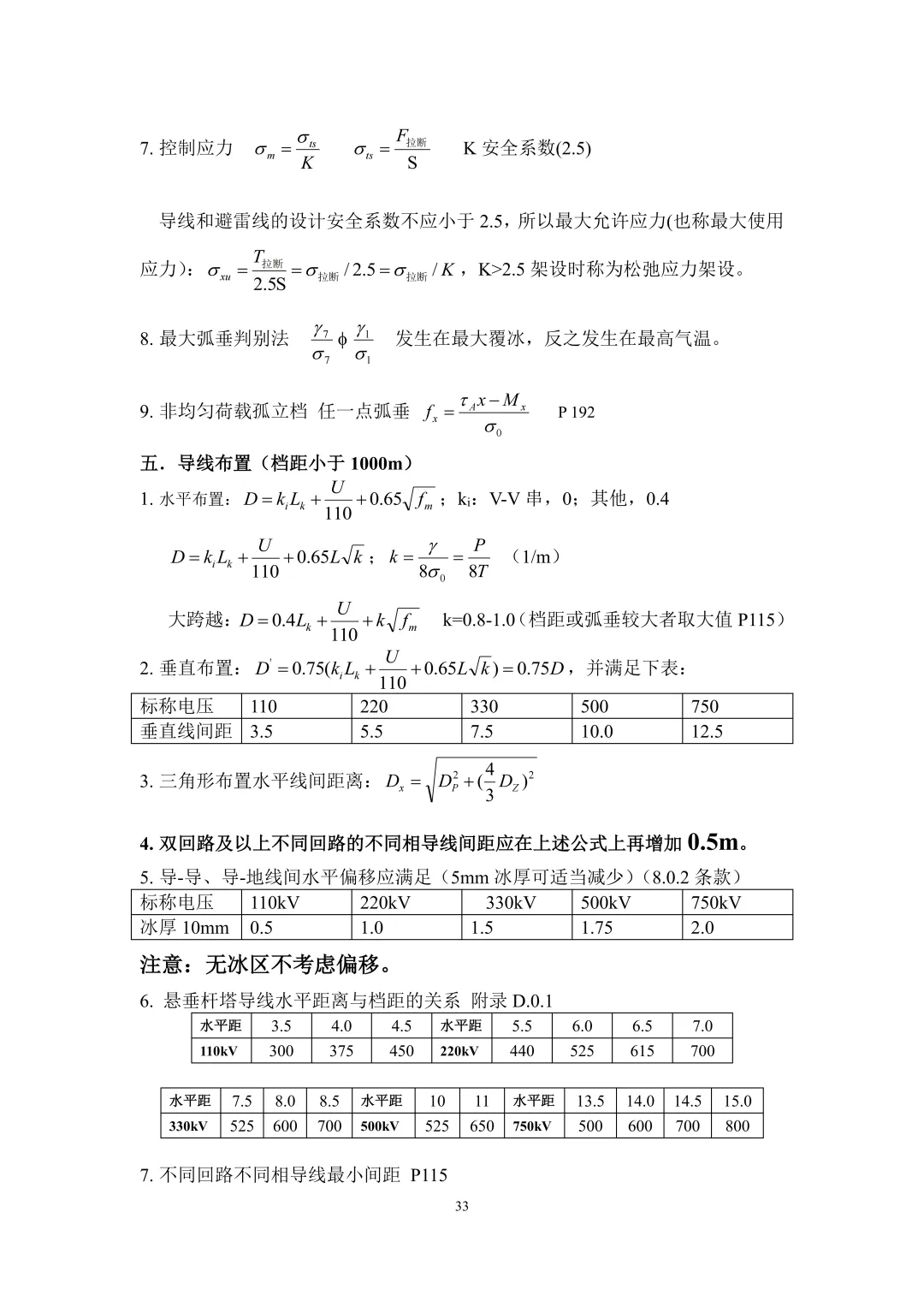

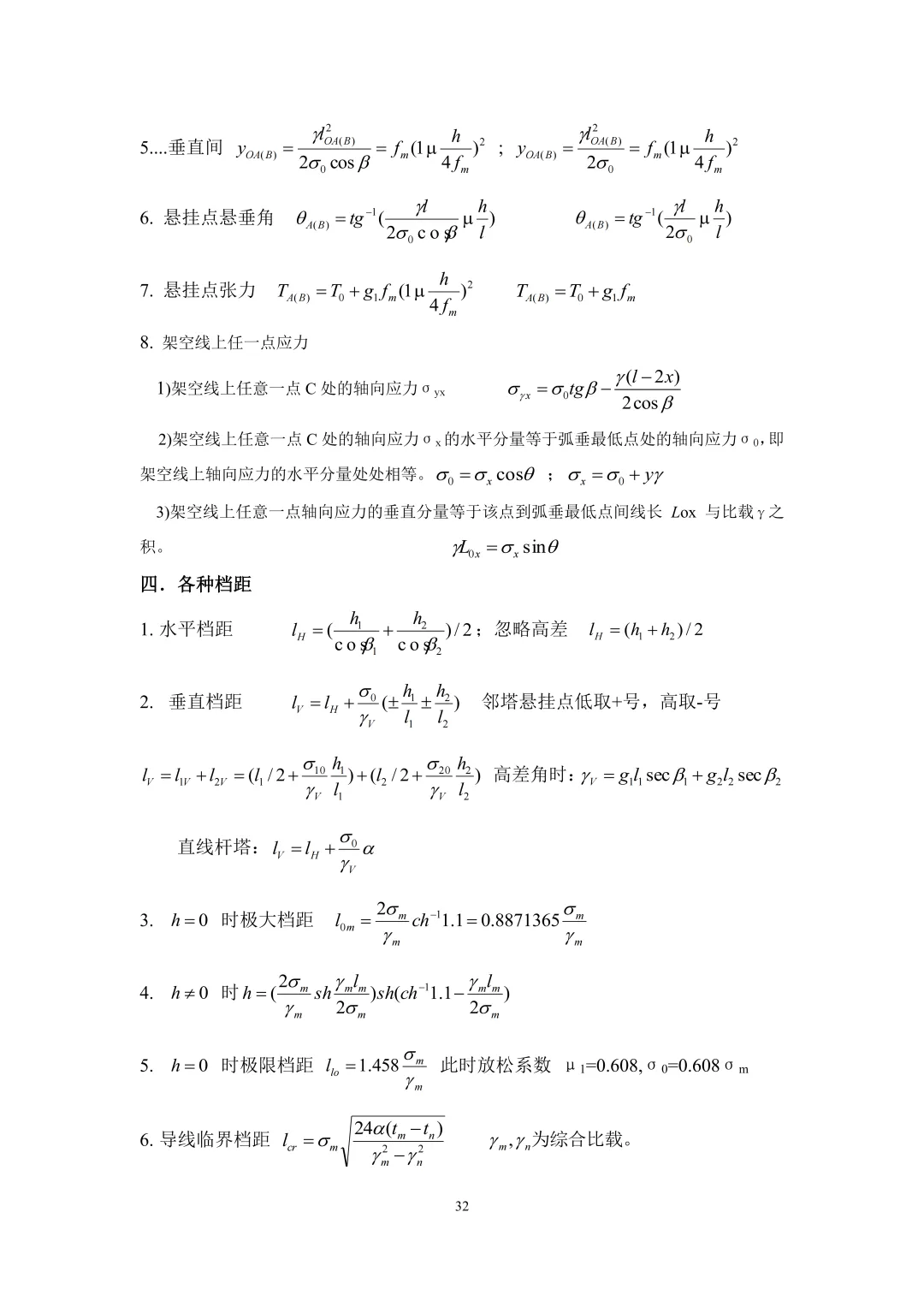

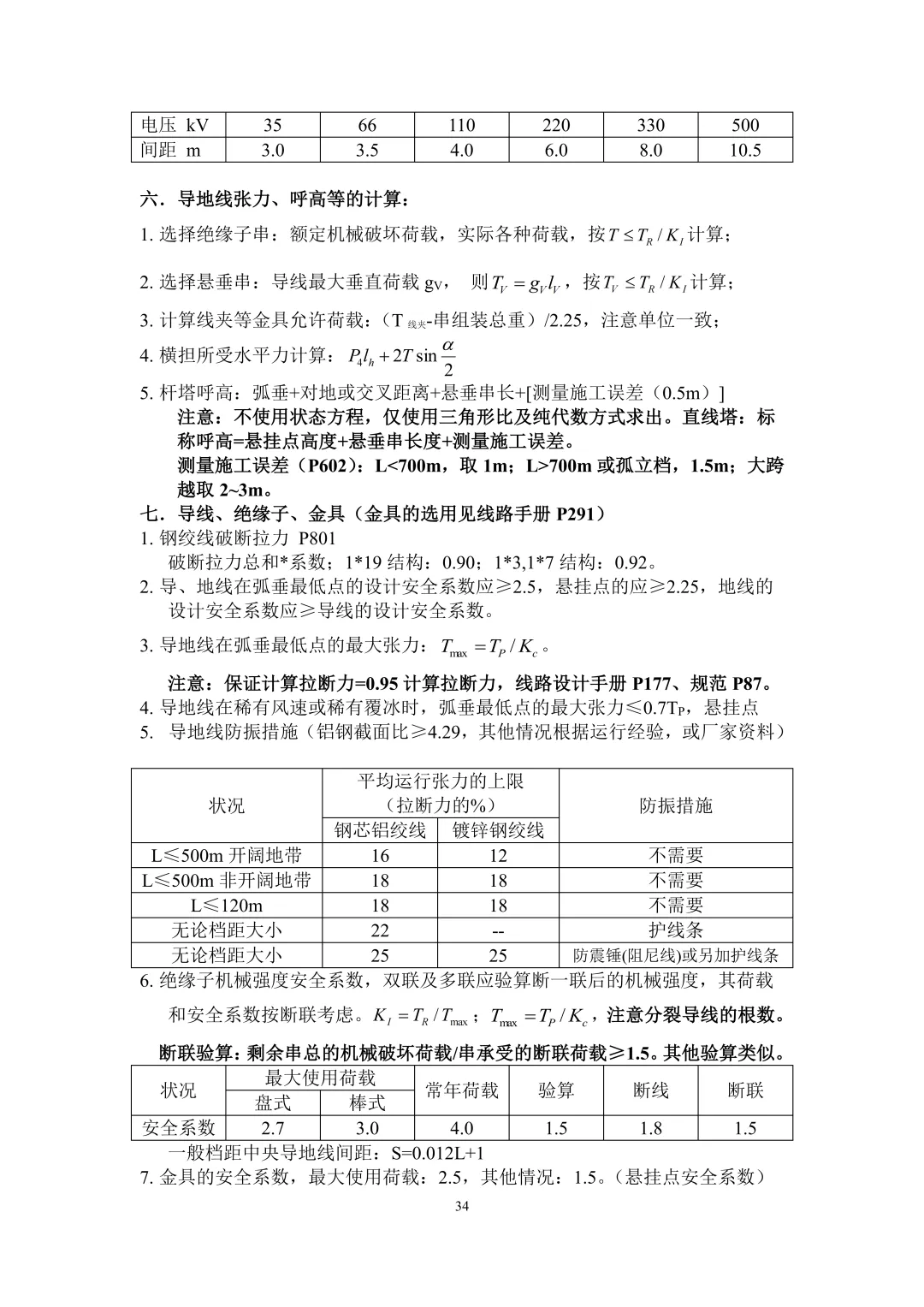

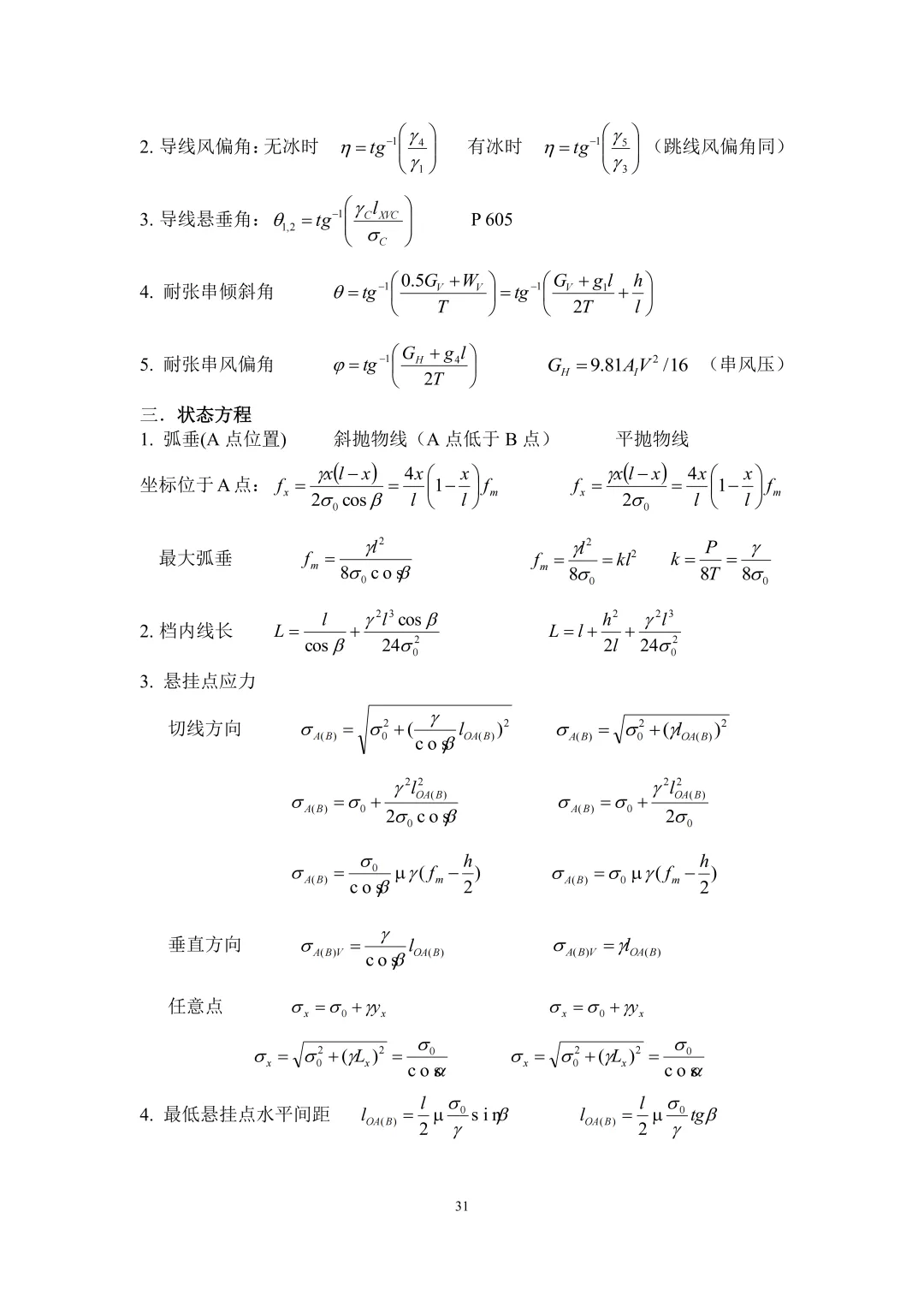

状态方程、弧垂、档内线长、悬挂点应力；水平档距、垂直档距、临界档距；
导线布置、导线绝缘子金具安全系数；风荷载；

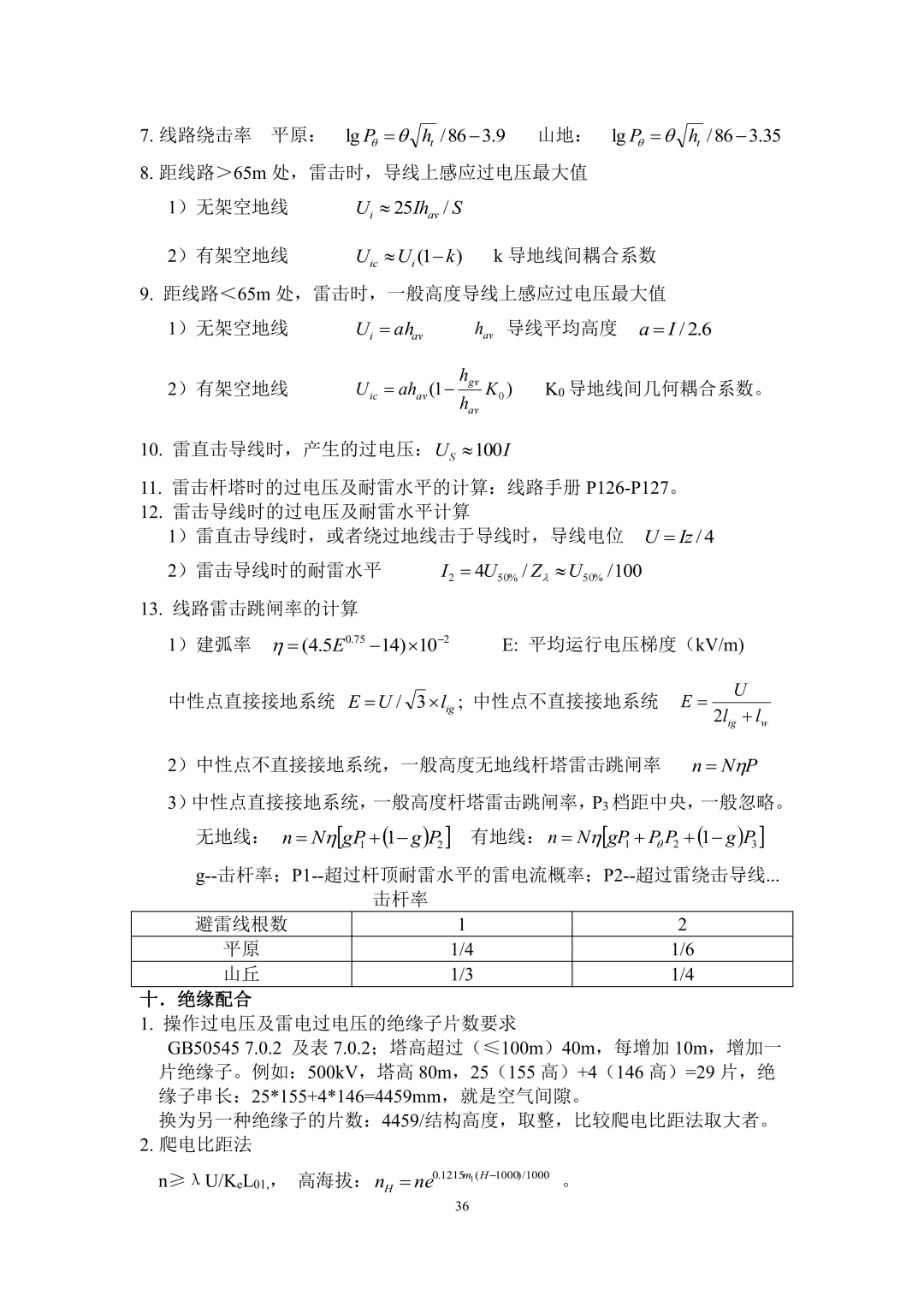

防雷计算：绕击率、雷击跳闸率、耐雷水平；导地线间距；

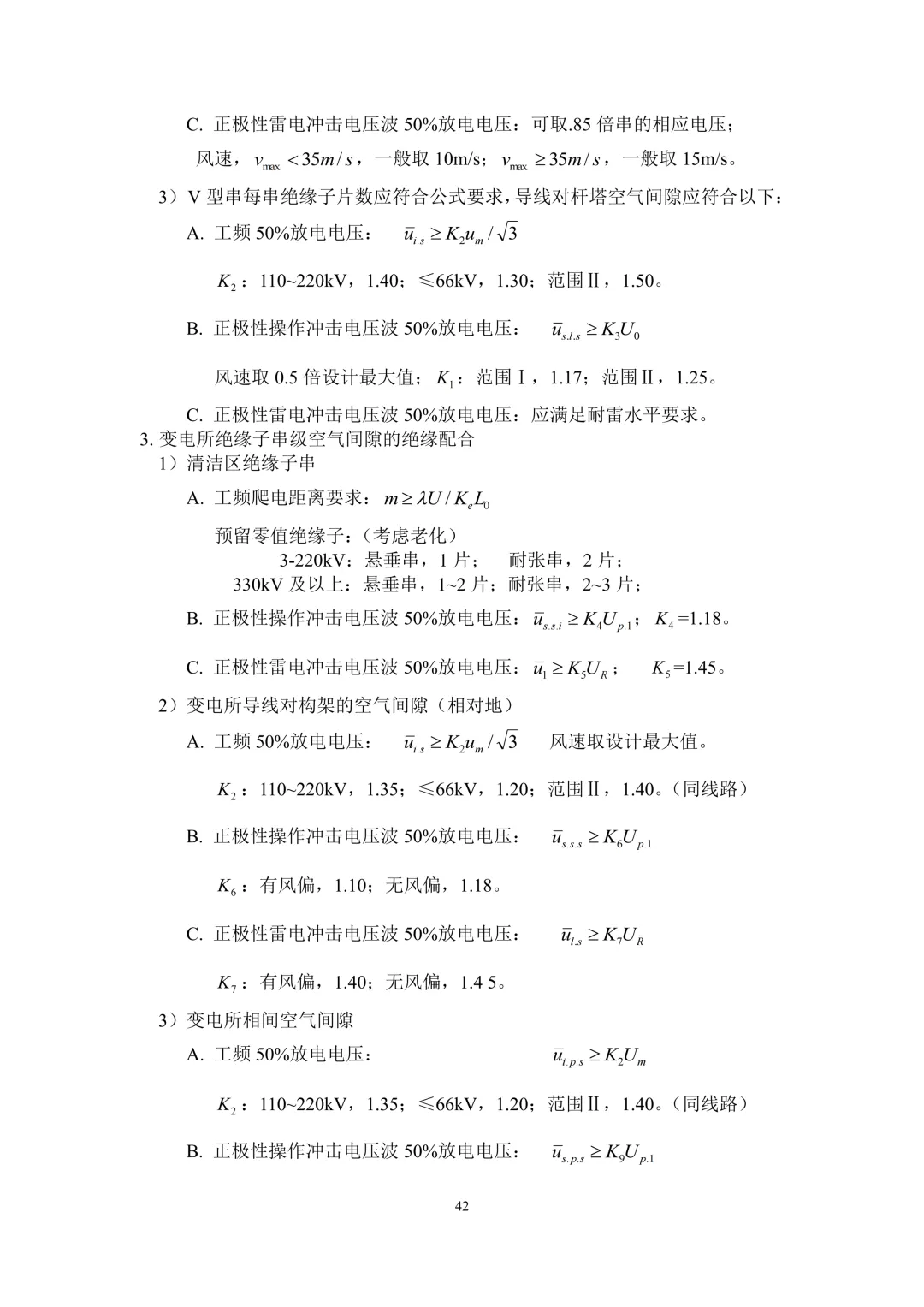

绝缘配合：绝缘子片数、海拔修正、无线电干扰。

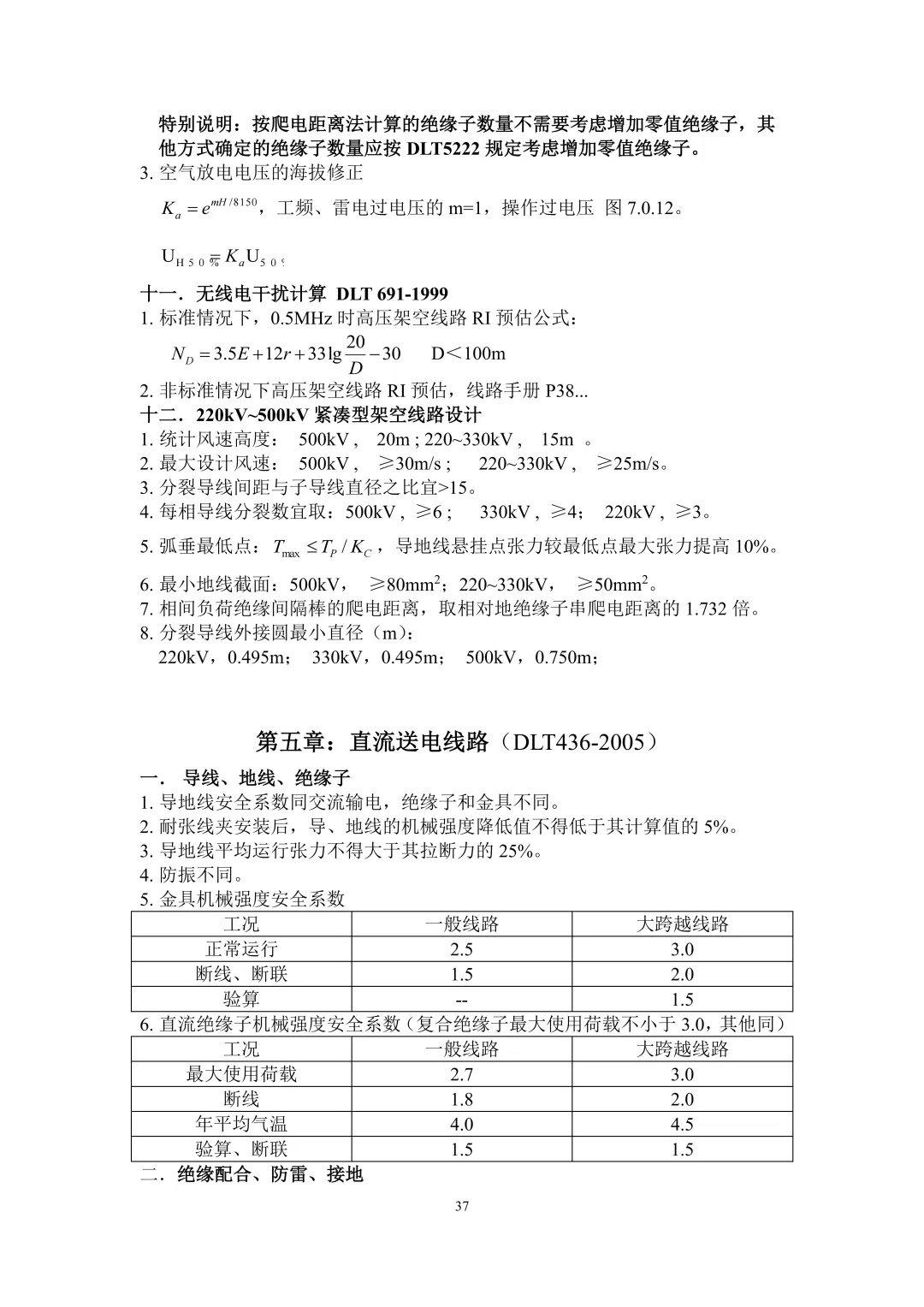

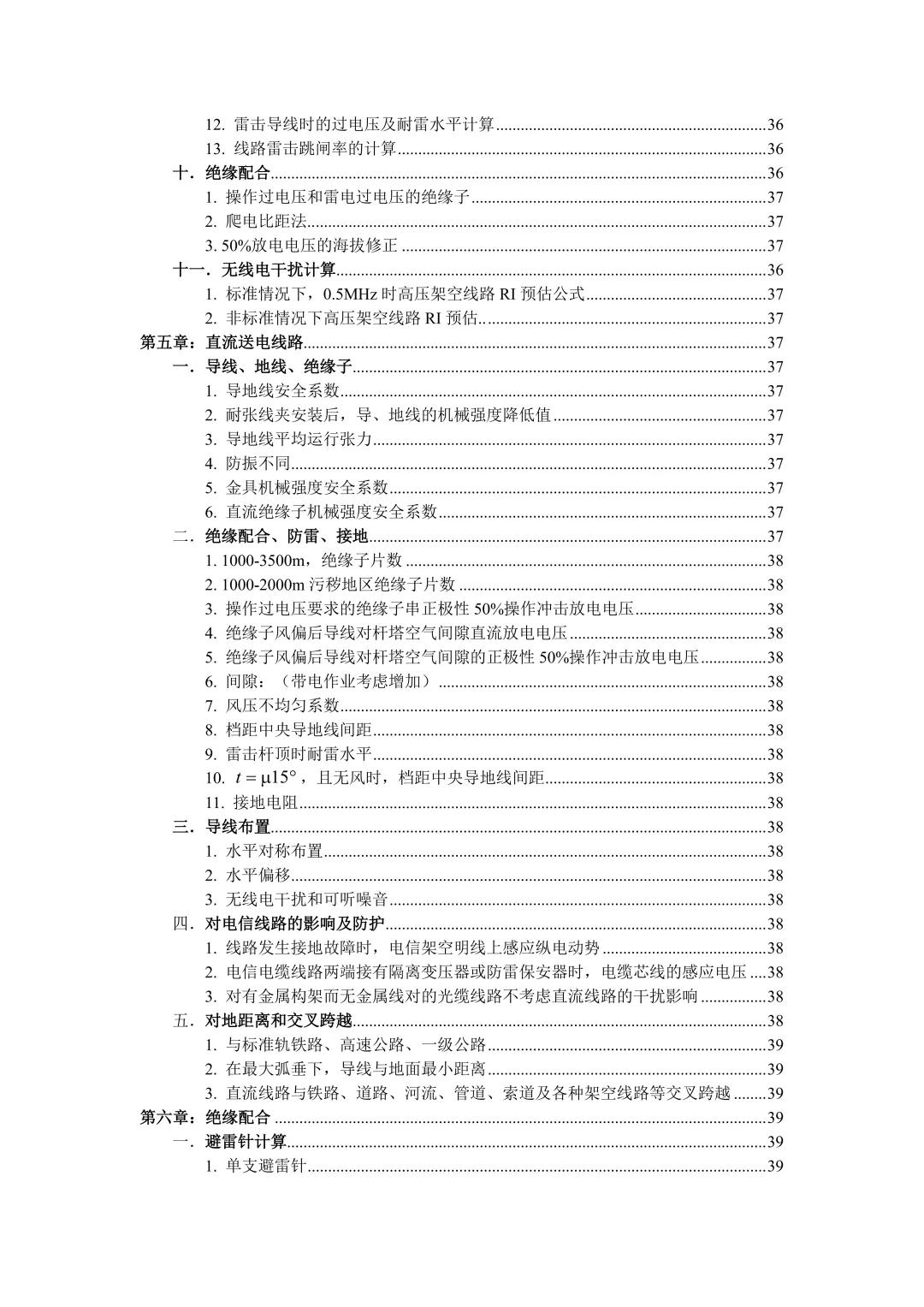

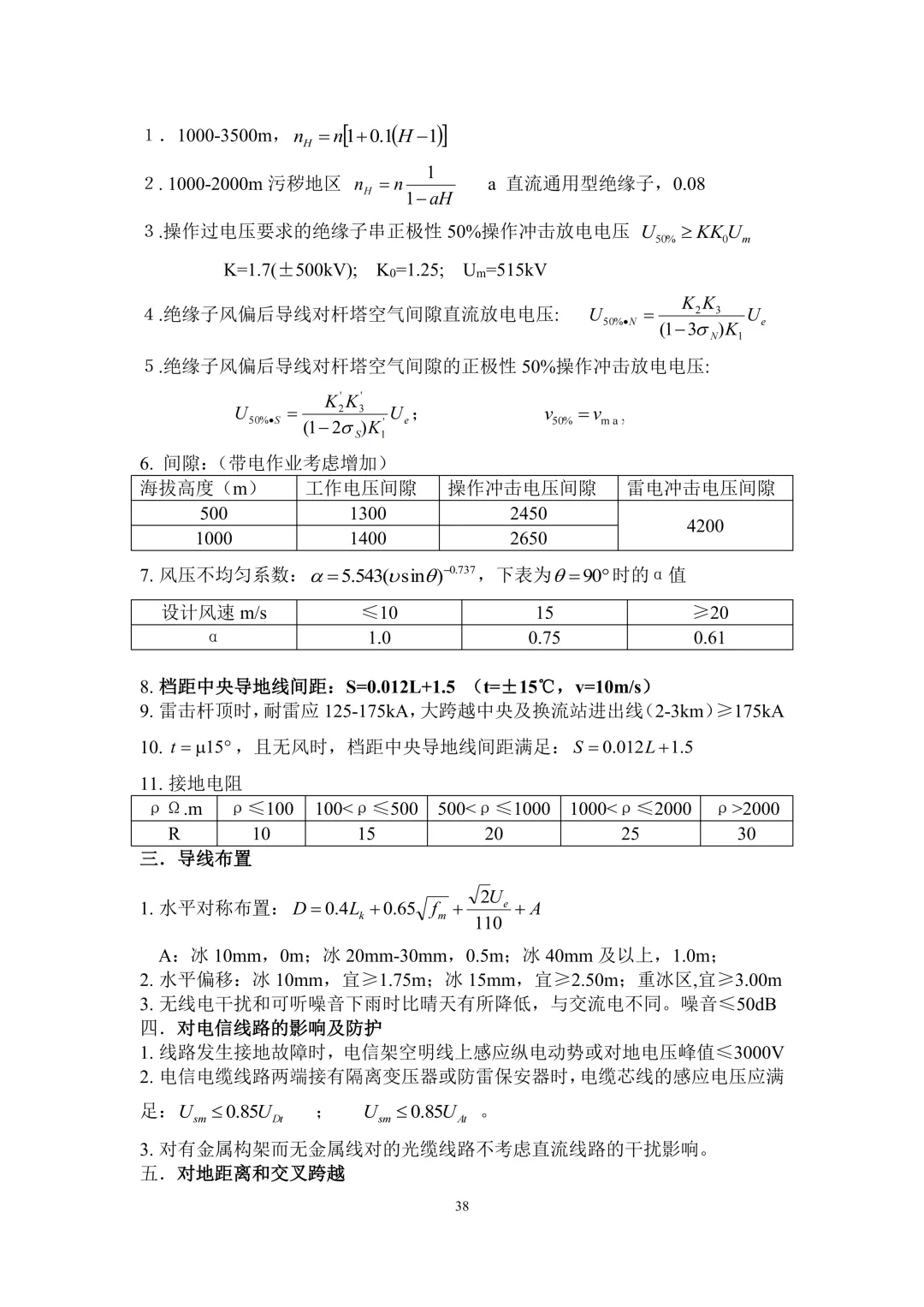

直流送电线路
导线绝缘子、绝缘配合，对通信线路干扰，对地距离、交叉跨越。

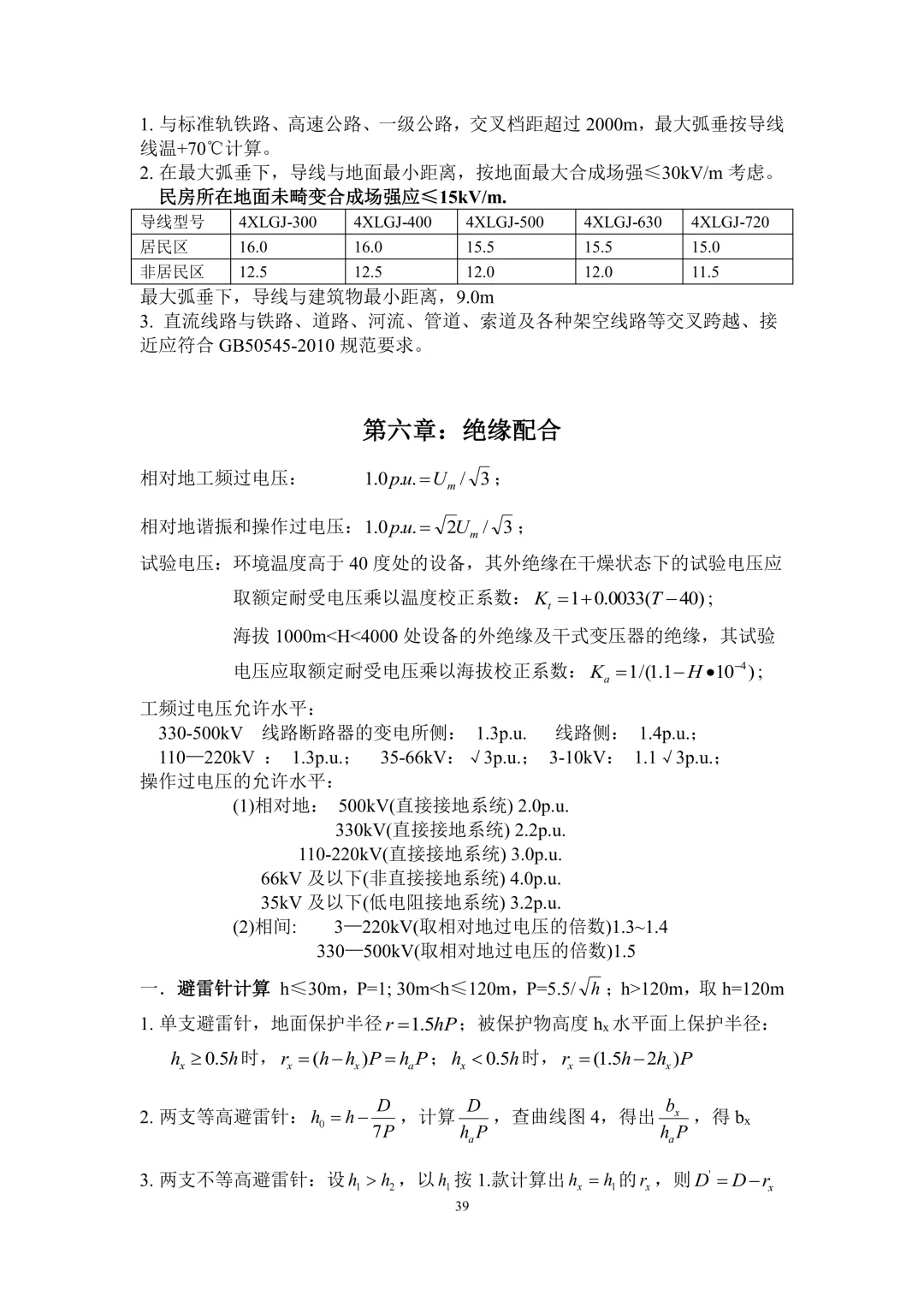

🏔️第五章｜绝缘配合・照明・电能质量

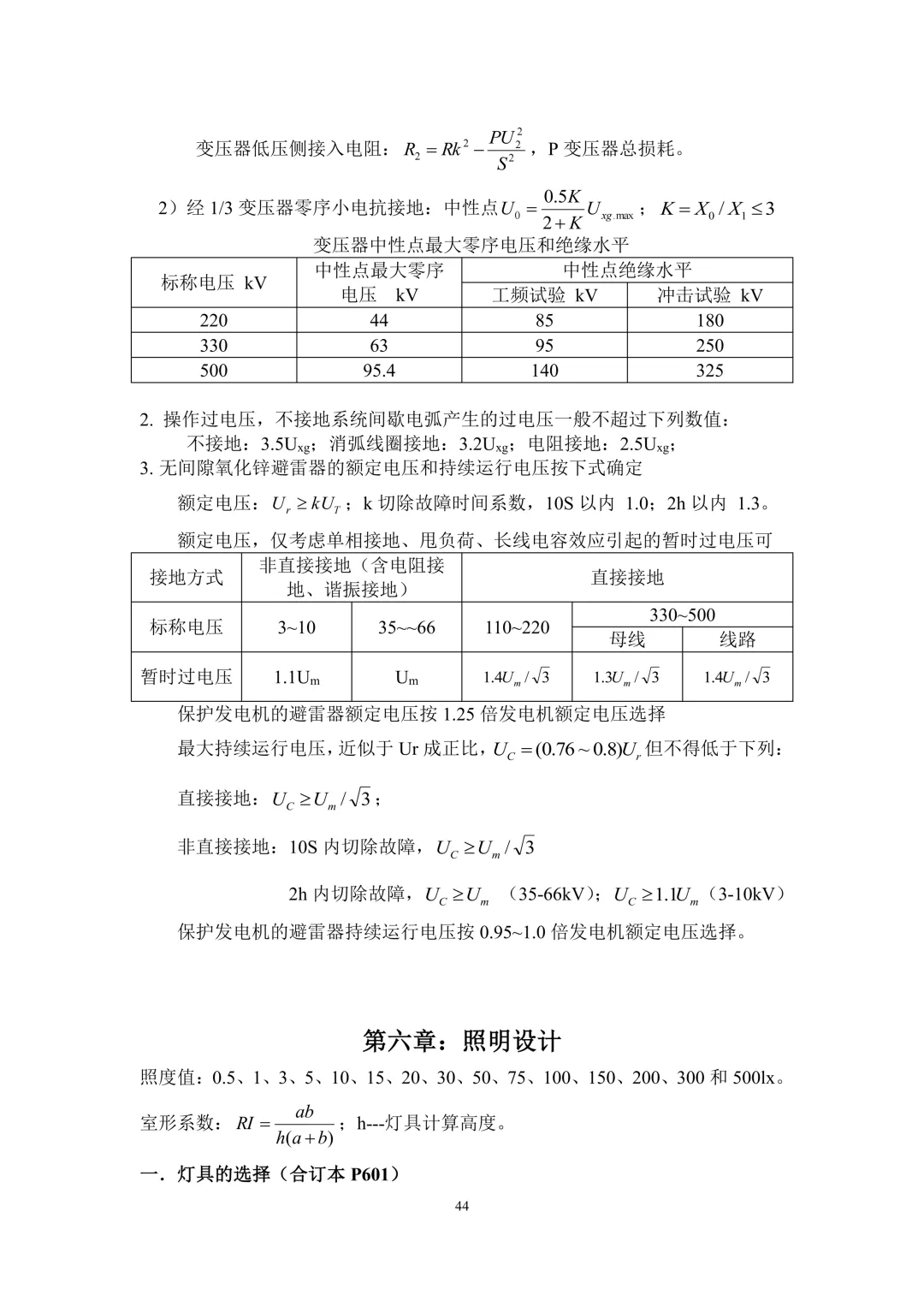

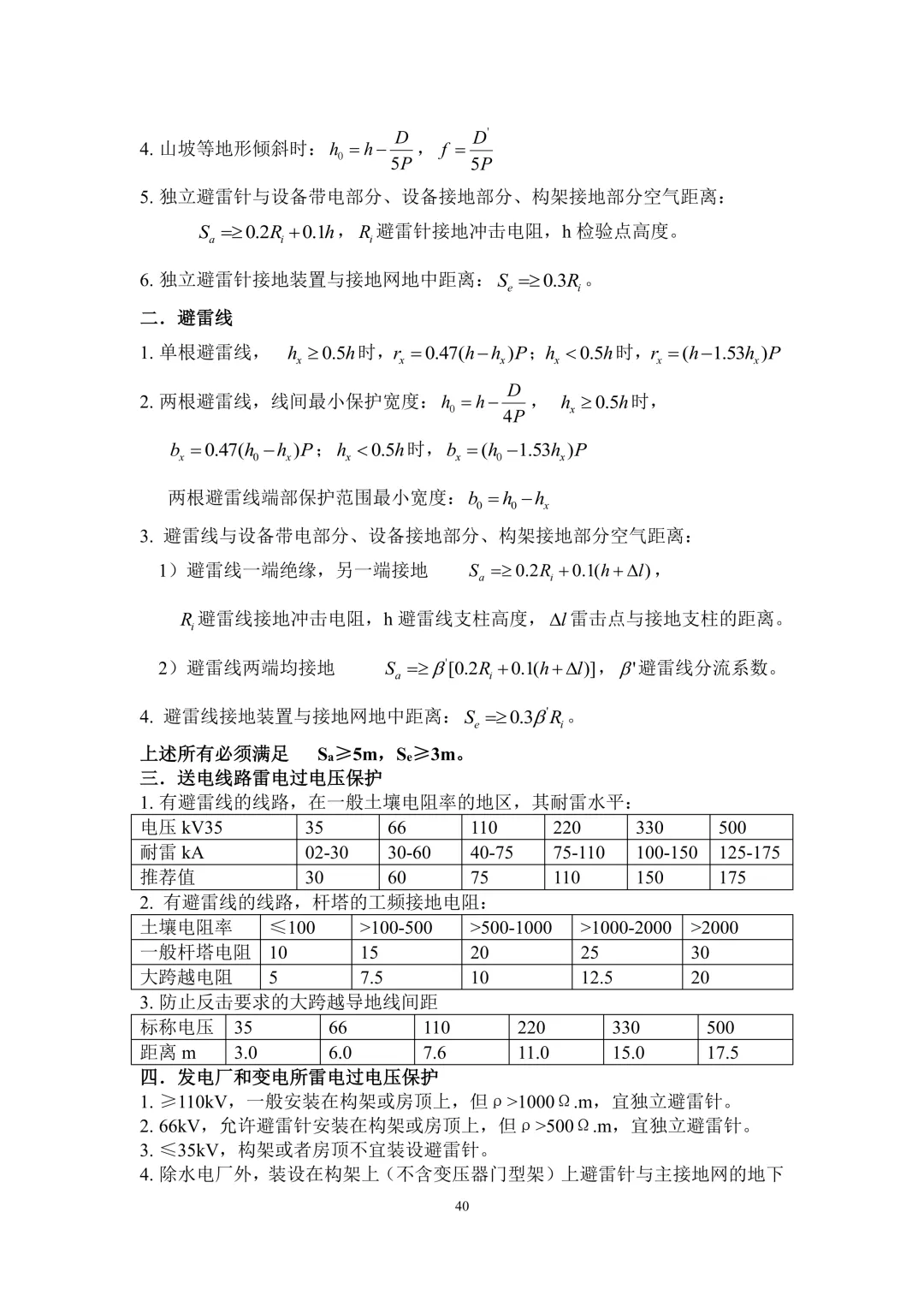

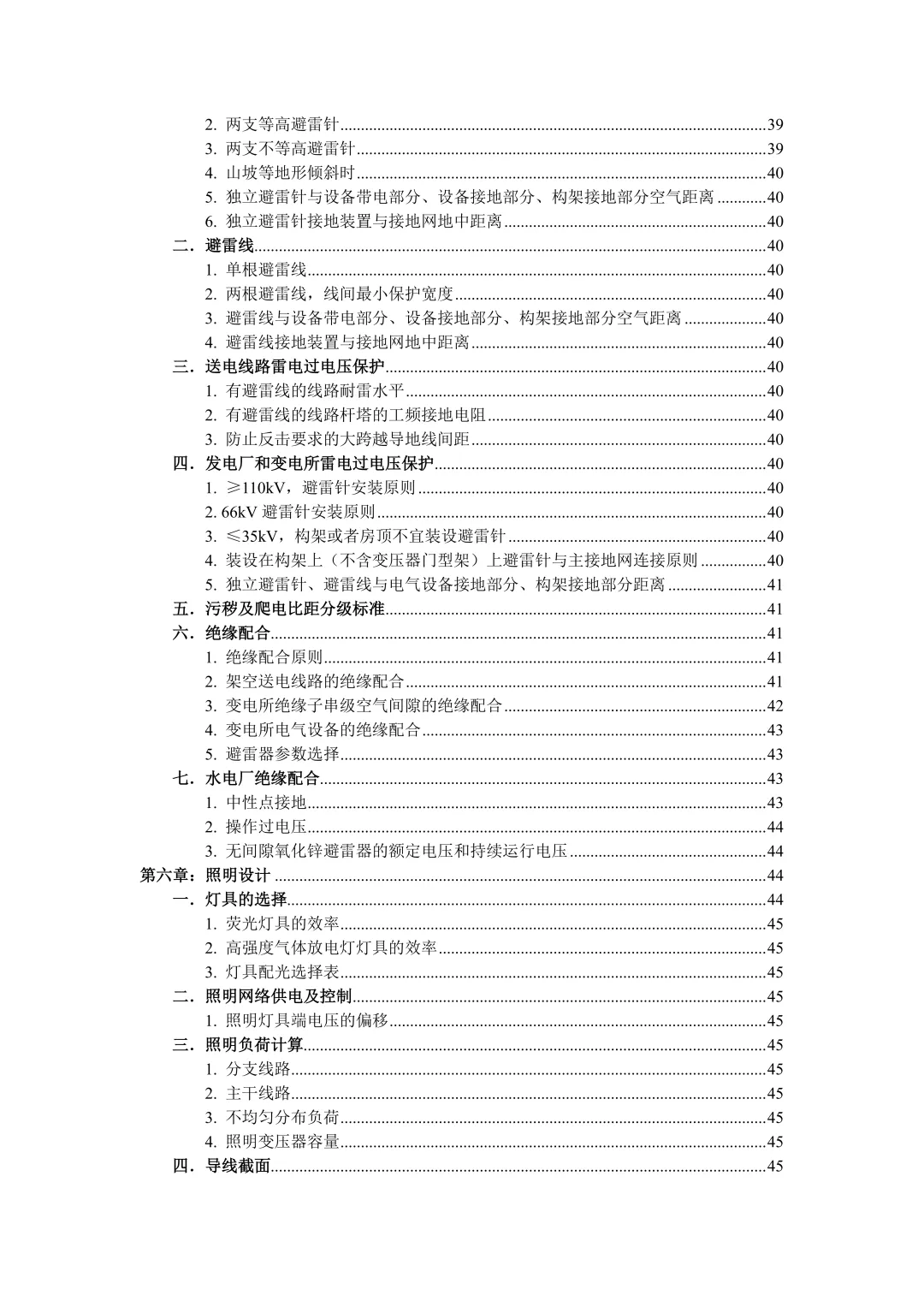

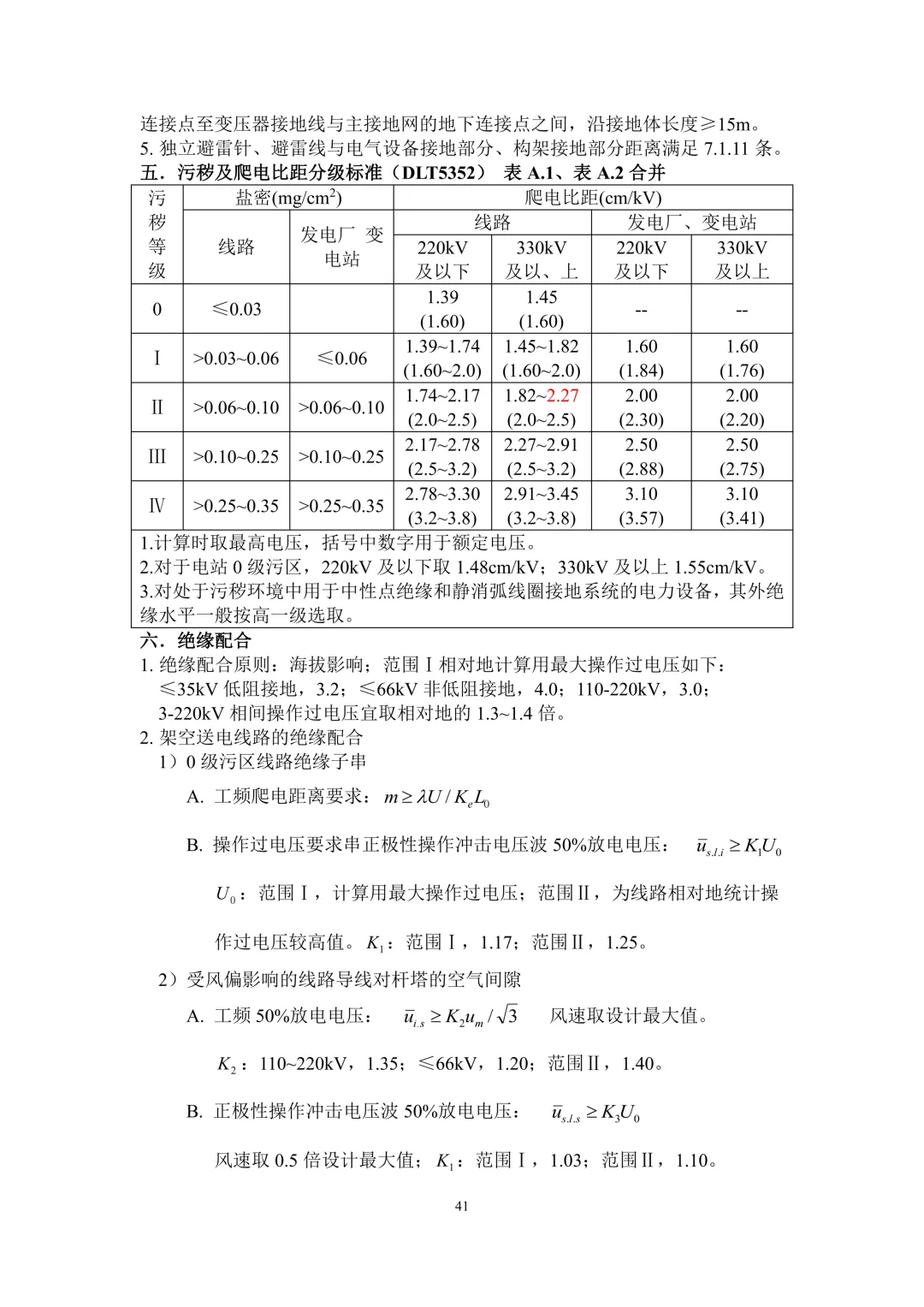

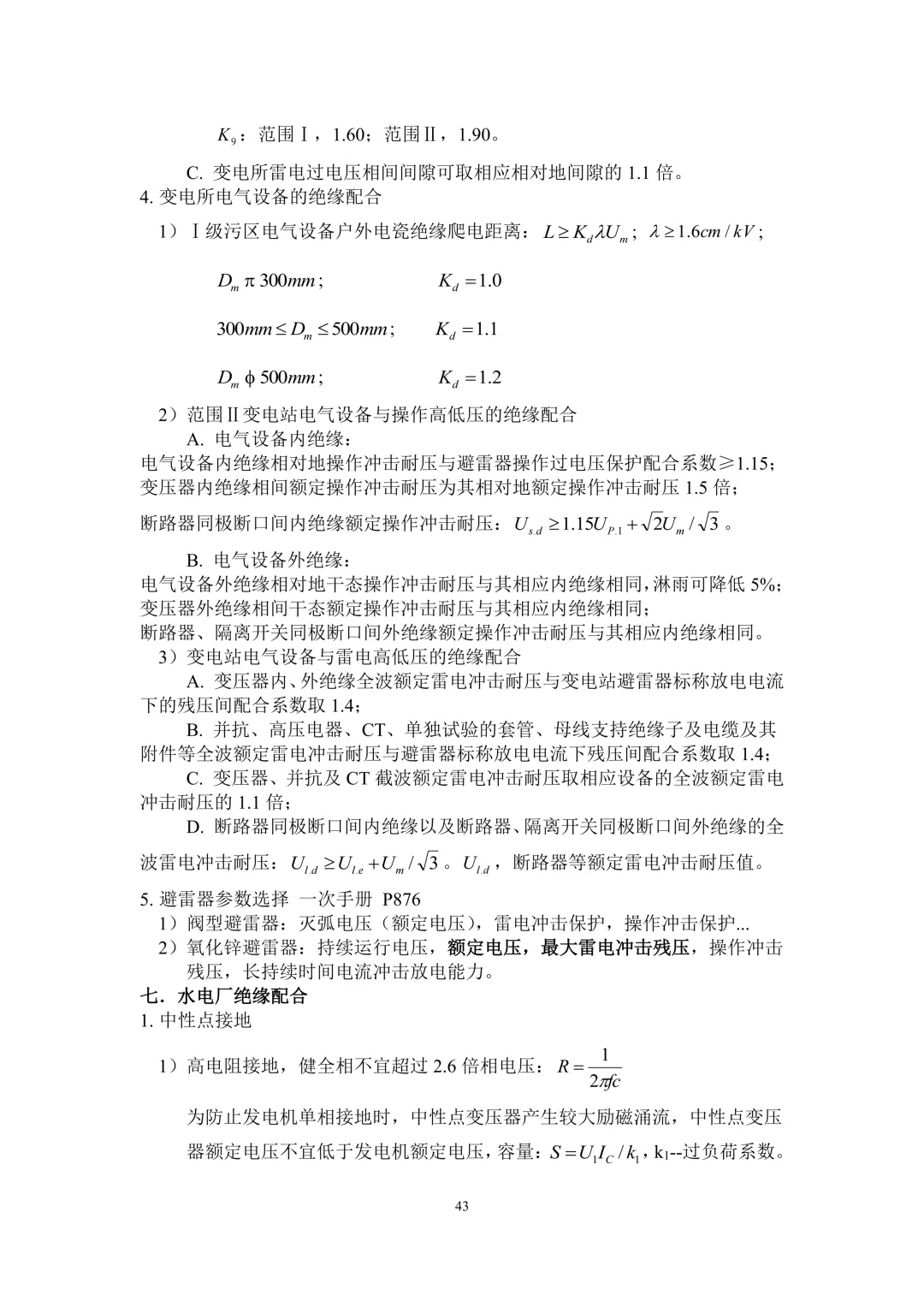

避雷针、避雷线保护范围；污秽分级表；避雷器参数选取；

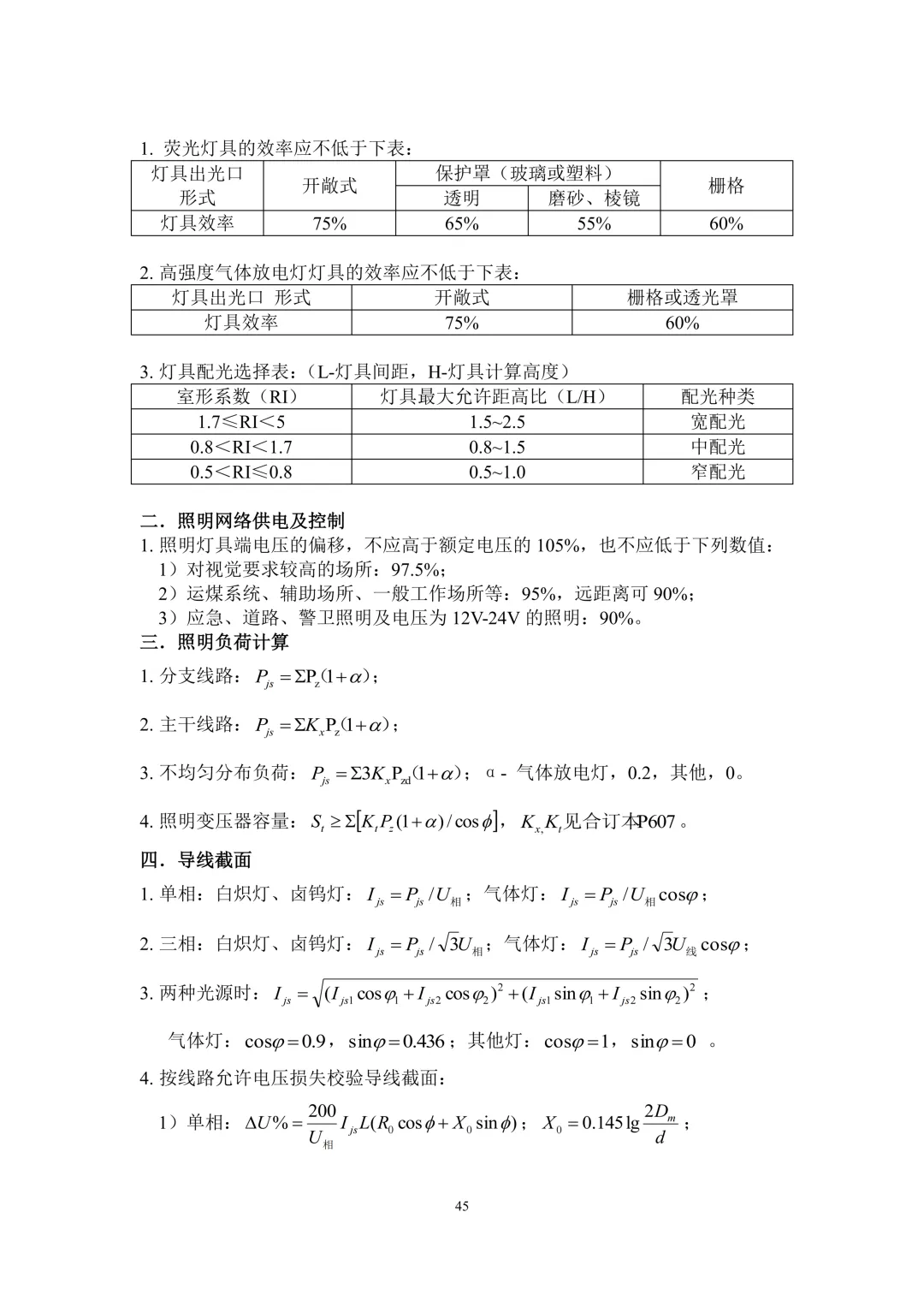

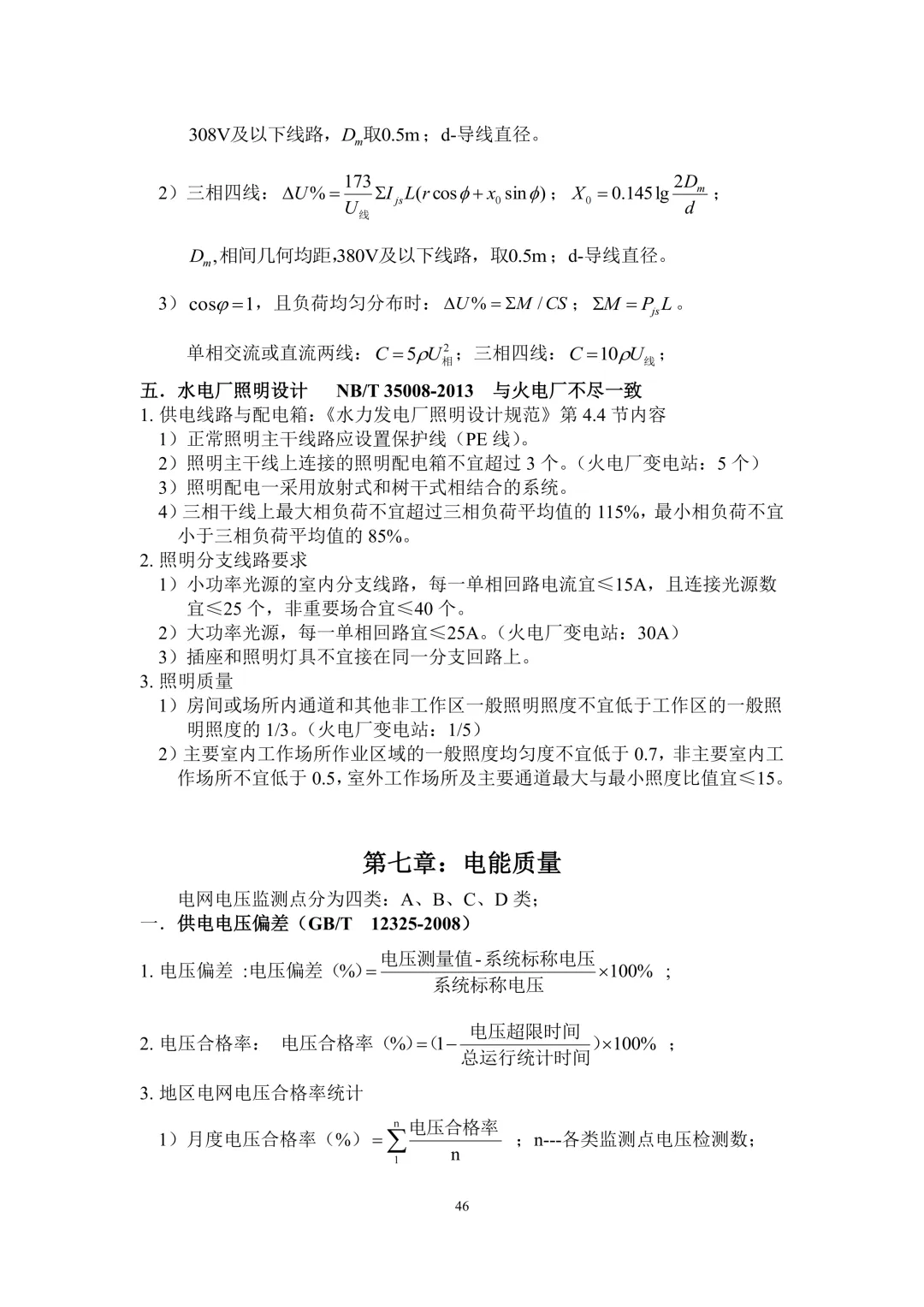

照明：灯具效率、负荷计算、电压损失校验；

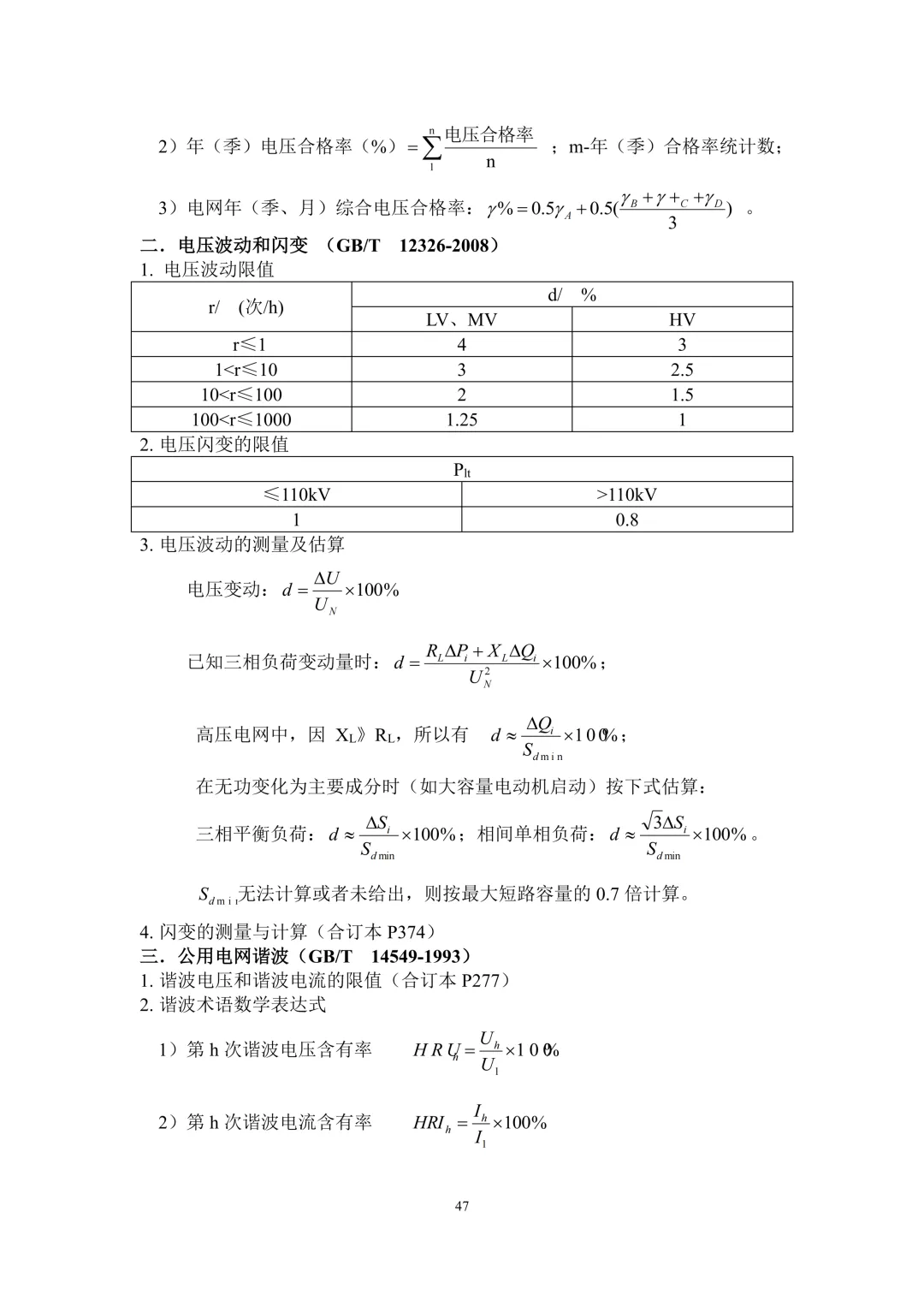

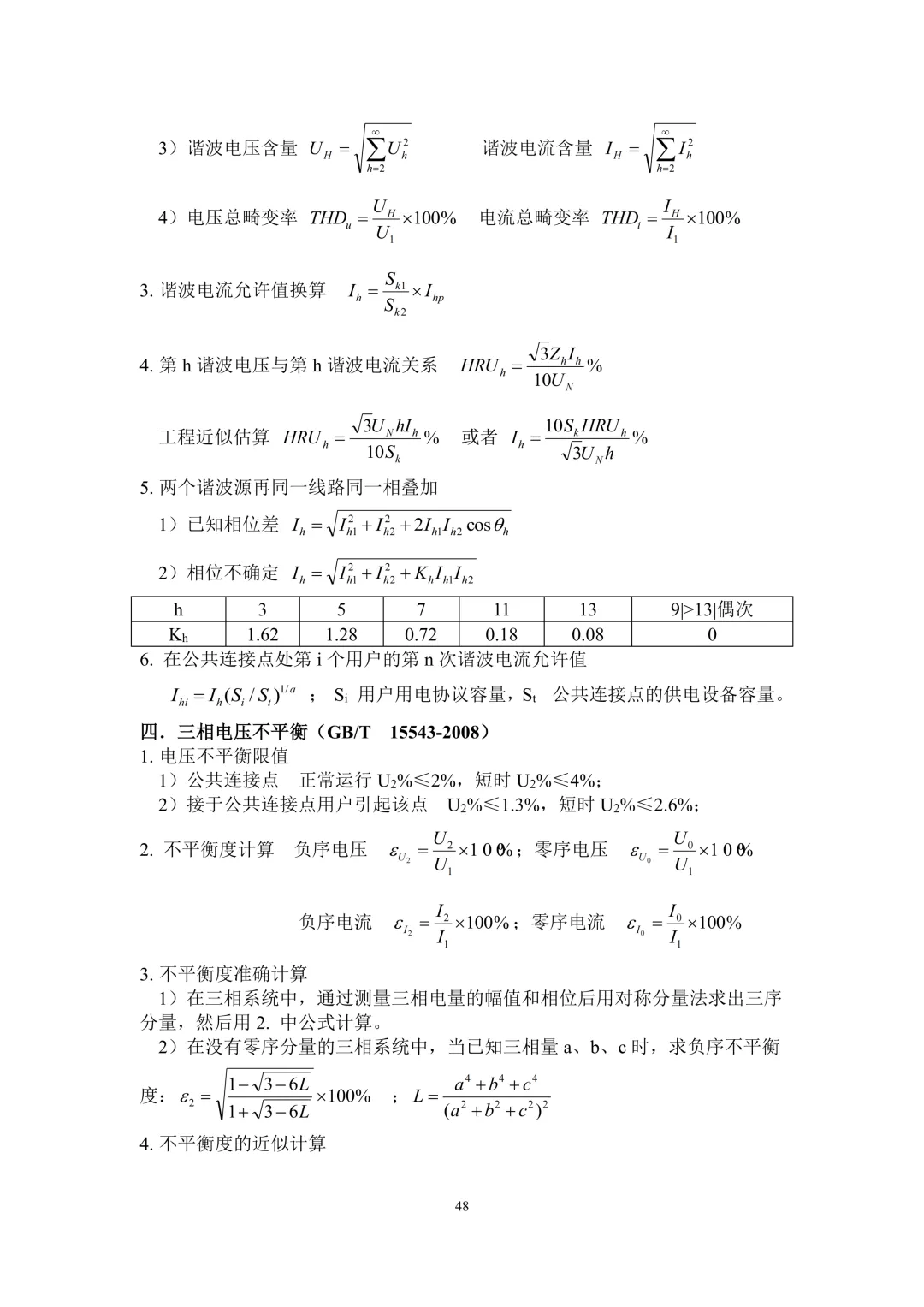

电能质量：电压偏差、电压合格率、电压波动闪变；谐波电压电流；三相电压不平衡度。

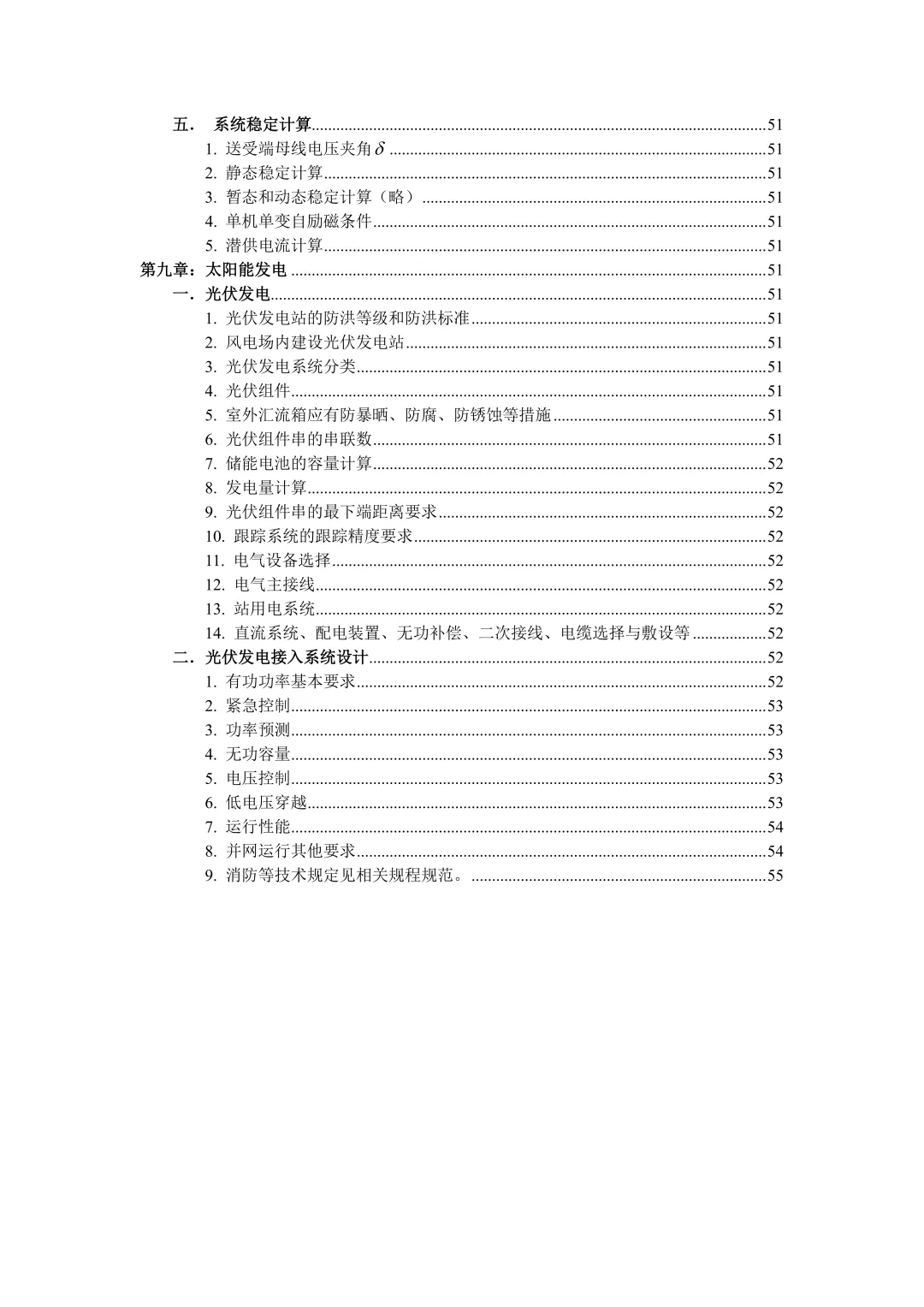

☀️第六章｜光伏发电站
现在新能源项目越来越多，手册整理光伏电站核心计算要点：

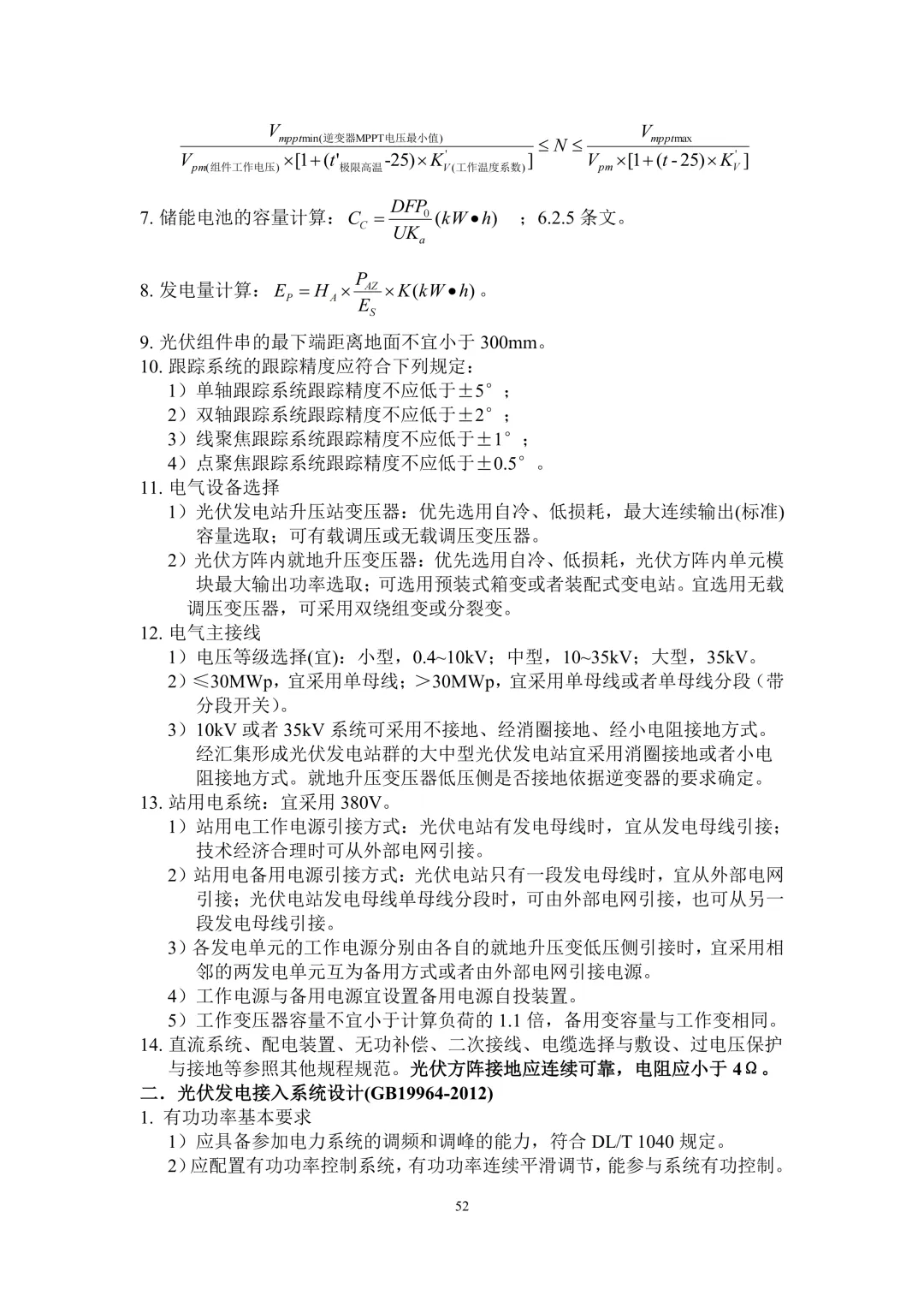

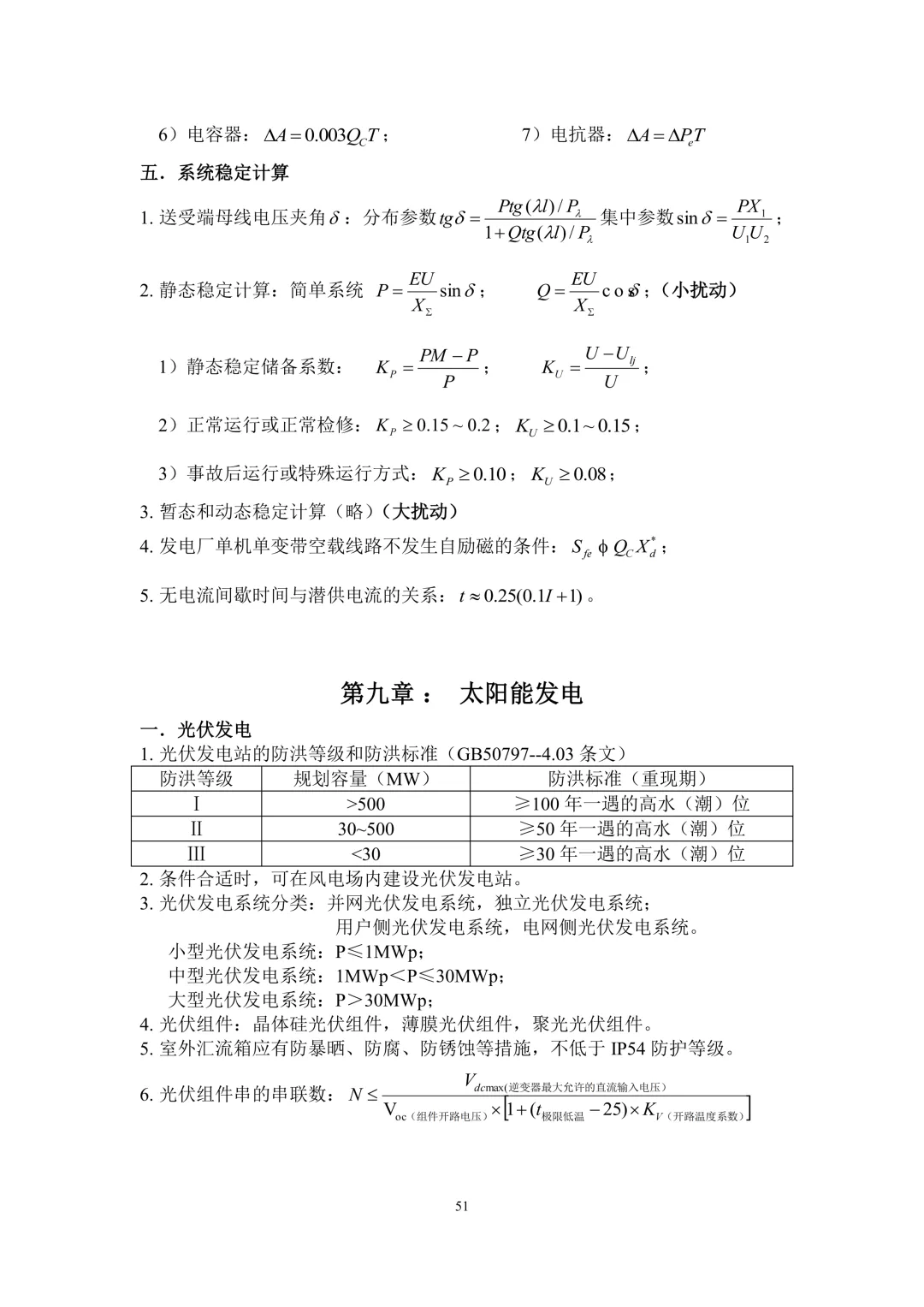

防洪等级、光伏组件串串联数计算；
储能容量、发电量计算公式；
电气主接线、站用电系统；

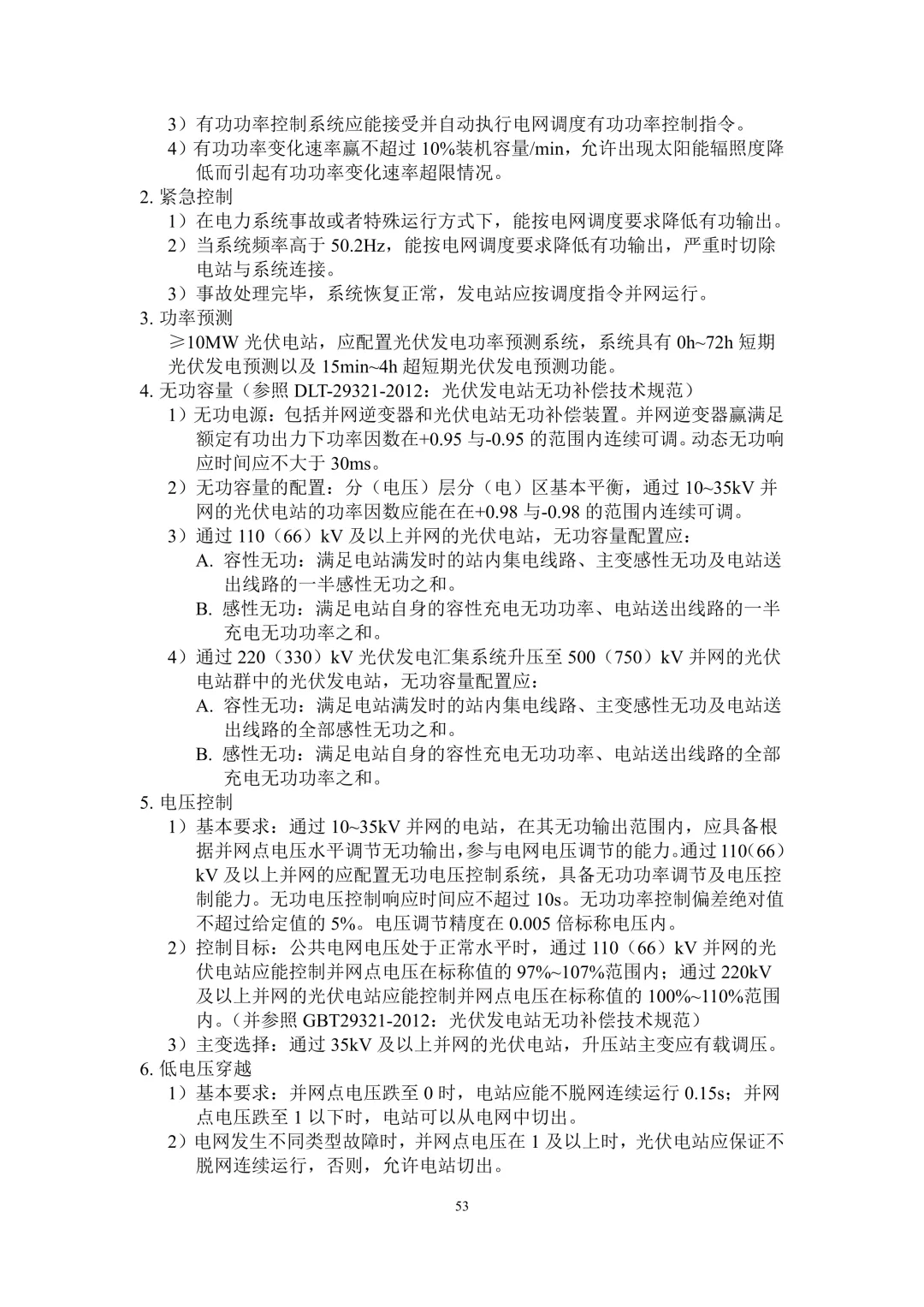

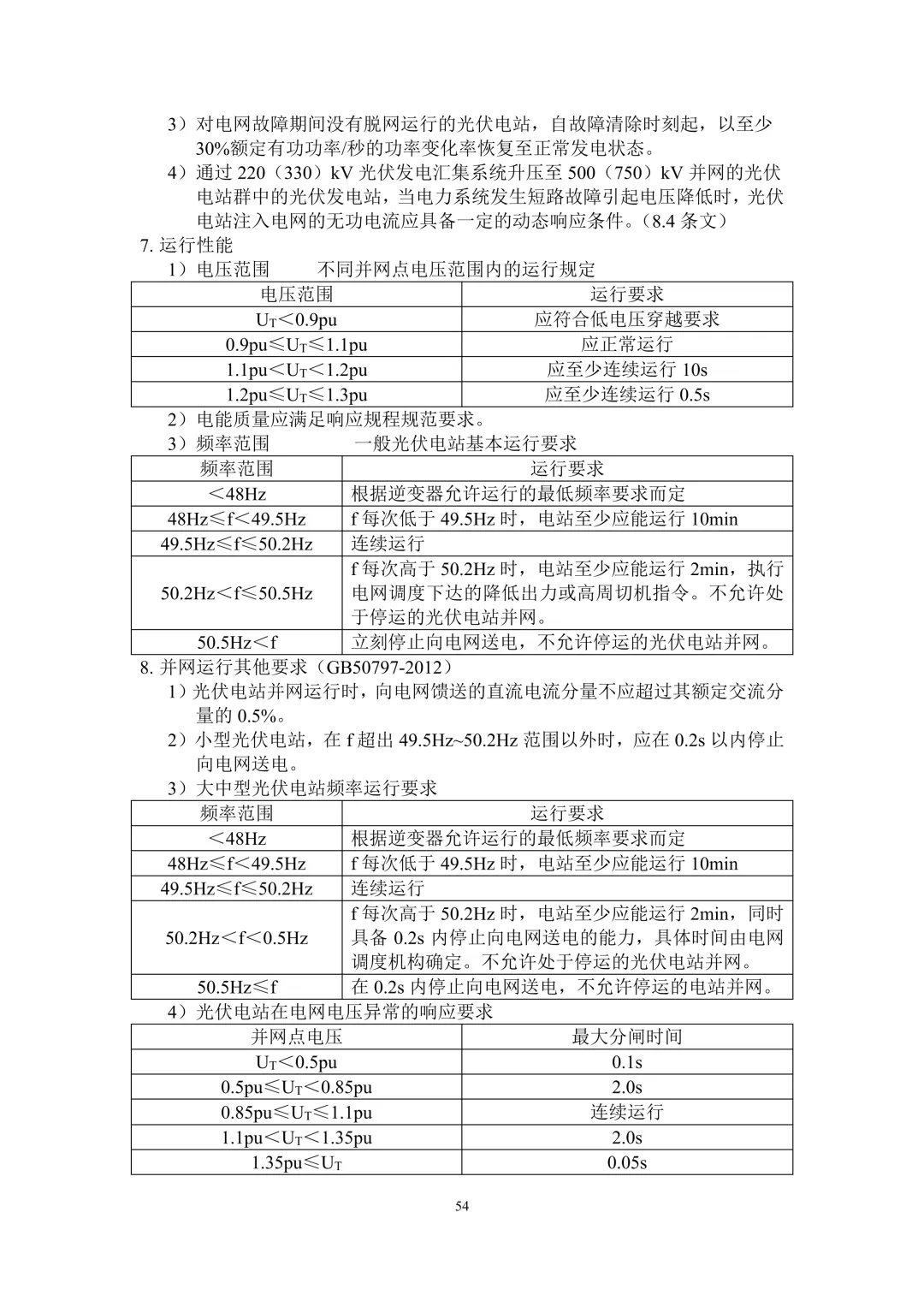

并网关键要求：有功功率变化速率、功率预测、无功容量配置、电压控制、低电压穿越；

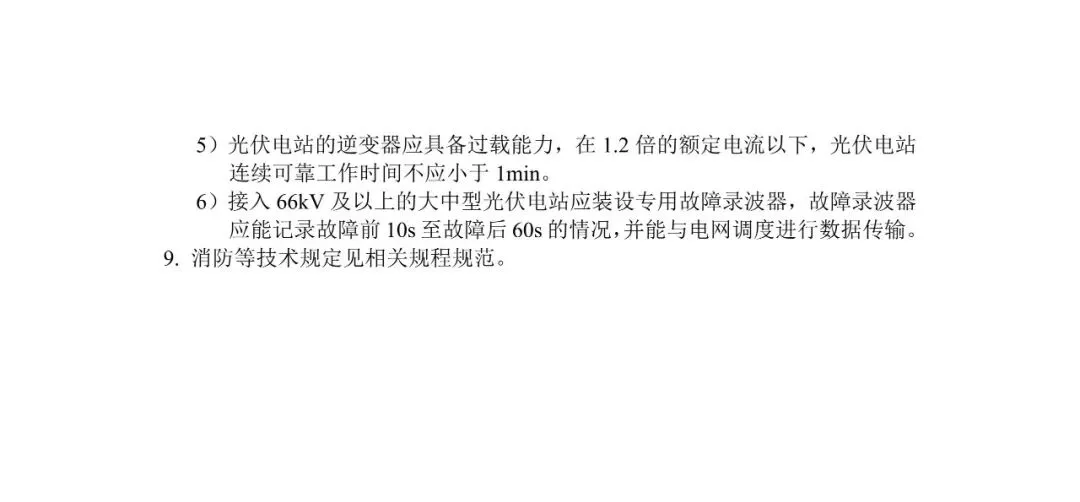

频率、电压异常保护定值，故障录波器配置。
✍️这份公式合集，适合三类人群： ✅电气设计工程师：做火电、变电、线路、光伏项目，快速查找计算公式，减少翻阅手册时间； ✅注册电气工程师（发输变电）备考：真题案例计算，公式集中查阅； ✅在校学生、新人工程师：建立完整的计算体系，搞懂从一次到新能源整套计算逻辑。
⚠️提示：公式手册为工具，实际工程必须严格对应现行国标、行标，结合《电力工程电气设计手册》核对参数。
（附件：发输变电计算公式）
