#14 西门子PLC 项目的下载方法与常见问题

项目的下载

S7‑1200 CPU 本体自带 PROFINET 接口，依靠该接口可完成控制器和编程终端之间的数据通讯。

除此之外，S7‑1200 外接 CM1243‑5 扩展模块后，电脑可借助 PC ADAPTER USB A2 线缆，或是 CP5612 这类 CP 通讯卡，搭配 PROFIBUS DP 线缆完成程序下载。

S7‑1200 也可加装 CP1243‑1 扩展模块，电脑使用网线即可执行下载操作。

本文主要讲解使用率最高的第一种方式，剩余两种只需在下载界面更改对应接口类型即可。

TIA Portal 提供简单灵活的下载手段，具体操作如下：

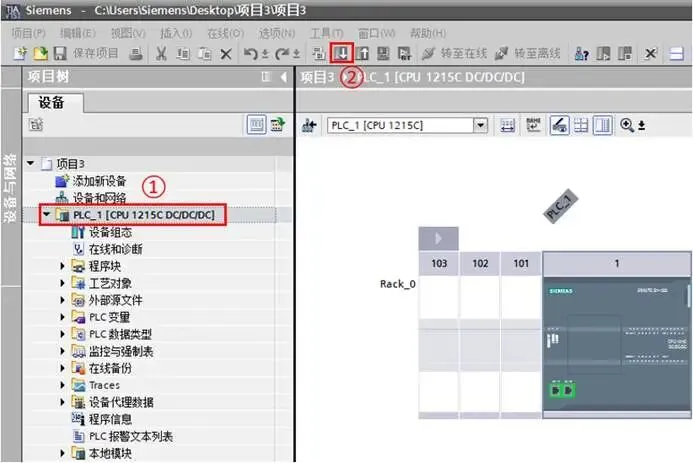

1．在项目树选中目标项目，点击菜单栏【在线 > 下载到设备】，也可以直接点击工具栏的 “下载到设备” 图标，如图 01 所示。

图 01. 项目下载

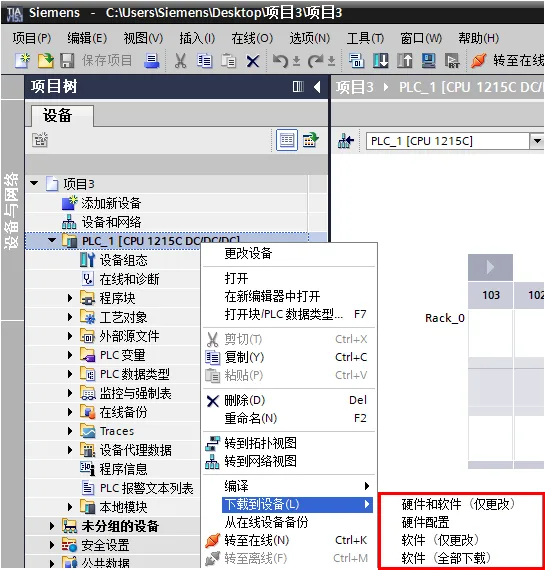

同时也支持单独下载部分组件，像硬件组态、程序块都可分开操作。在项目树内右键项目文件夹，见图 02，弹出菜单包含以下下载选项：

• "下载到设备>硬件和软件（仅更改）"：将设备组态以及发生改动的程序下发至 CPU。
• "下载到设备>硬件配置"：仅把硬件组态下载进 CPU。
• "下载到设备>软件（仅更改）"：只同步已经修改过的程序块。
• "下载到设备>软件（全部下载）"：把全部程序块一次性下载到 CPU。

S7‑1200 要求执行一致性下载，不支持零散下载个别程序块。

图 02. 单独组件下载

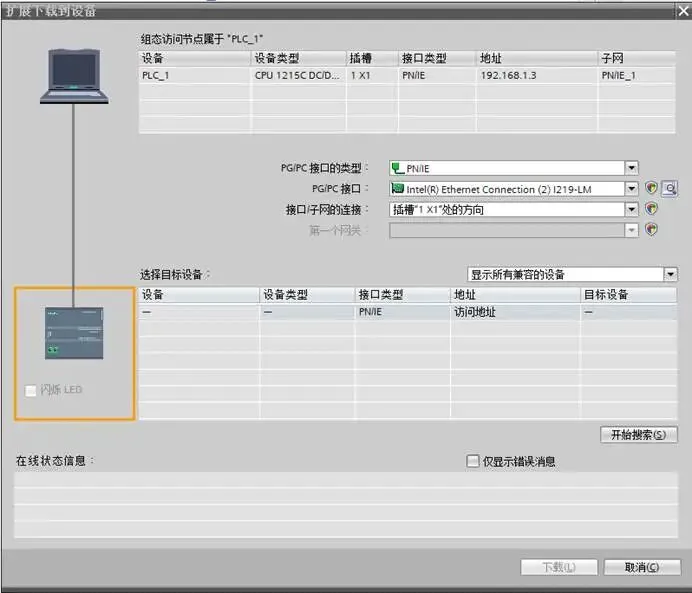

2．弹出“扩展的下载到设备”窗口后，配置 PG/PC 接口类型，在 PG/PC 接口下拉列表选中本机网卡，随后点击“开始搜索”，如图 03 所示。

图 03. 搜索设备

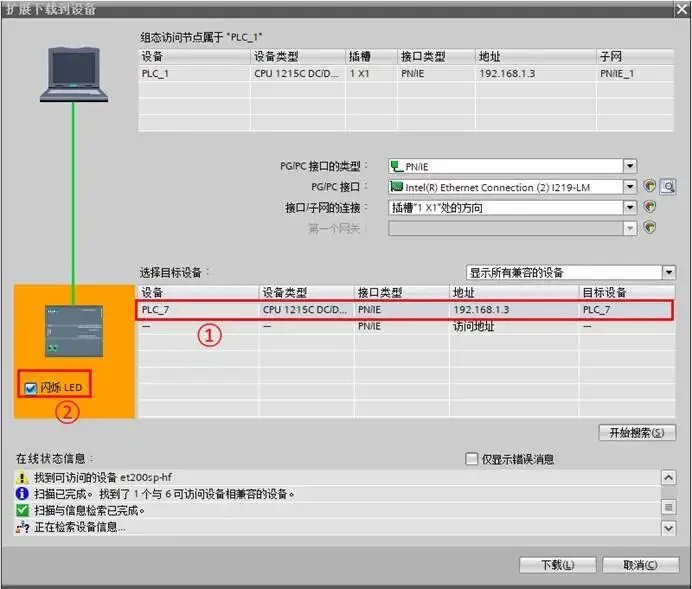

3．检索出网络内可用设备后，选定目标 PLC。如果局域网存在多台 S7‑1200 控制器，可使用 “闪烁 LED” 功能确认目标站点，确认完毕点击下载按键，如图 04 所示。

图 04. 选择下载对象

4．倘若编程电脑 IP 与 PLC 组态 IP 不属于同一网段，则需要给电脑新增一条和 PLC 相同网段的 IP 地址，在弹出的弹窗依次点击 “是” 与 “确定”。如图 05 和图 06 所示。

图 05. 添加同网段 IP 确认

图 06. 添加 IP 完成

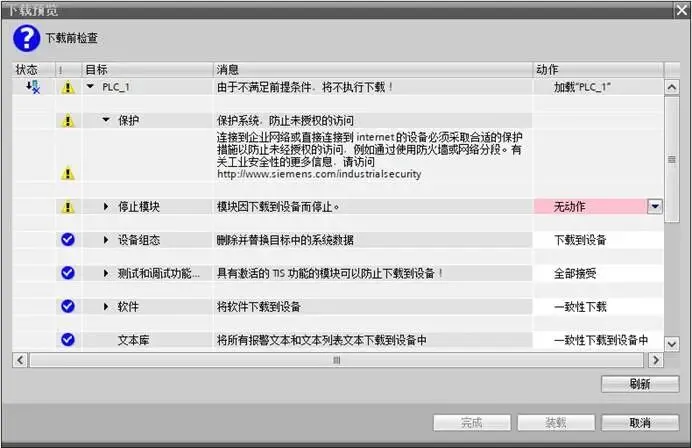

5．项目数据需要保持一致。倘若项目未曾手动编译，下载操作会自动完成编译工作。下载预览窗口会展示即将执行的下载内容以及对应的操作提示。

图 07.下载预览窗口

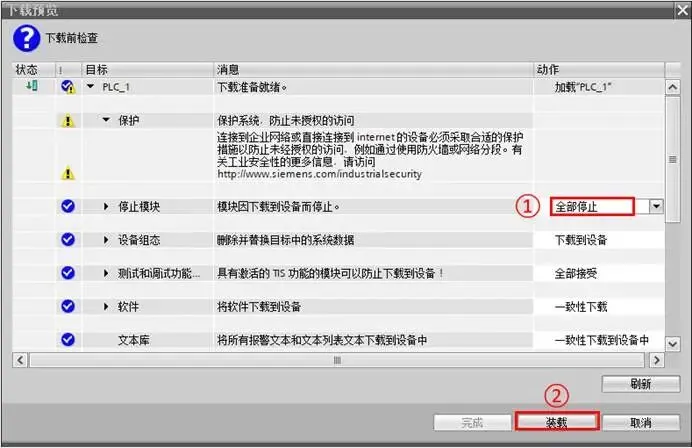

当硬件组态发生改动需要下载，且 CPU 当前处于运行状态时，必须先将 CPU 切换至停止模式，如图 08 所示。

图 08. CPU 运行模式要求

6．下载后启动 CPU，如图 09 所示。

图 09. 启动 CPU

下载常见问题

1. 下载到设备与扩展的下载到设备菜单有哪些差异？

“下载到设备” 对应工具栏的下载图标。项目完成过下载之后，软件会保存上次的连接记录，点击该选项，电脑直接和 PLC 建立通讯，跳转至图 07 的下载预览界面。若是项目从未执行过下载，则会跳转图 04 界面，需要配置接口、搜寻设备后方可下载。

“扩展的下载到设备”，每次都会从零开始，直接进入图 04 的设备搜寻配置页面，不受历史下载记录影响。

2. 使用无线路由、远程链路搜不到 CPU，怎样完成下载？

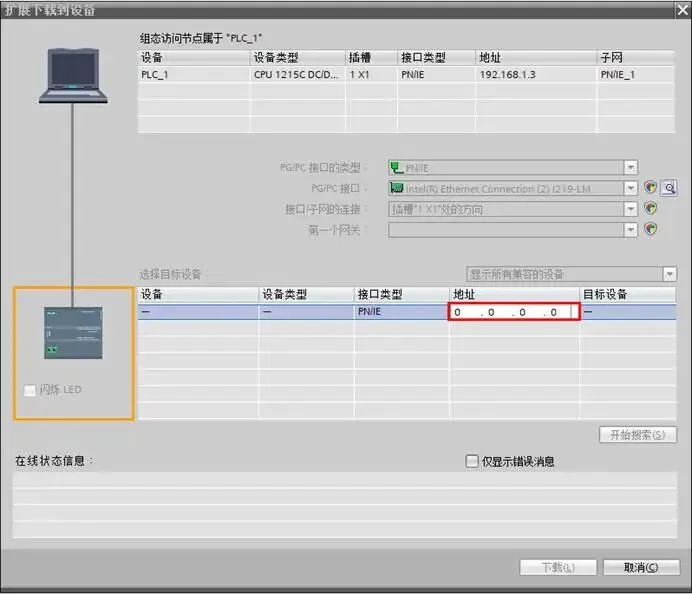

普通第三方路由器一般不支持 DCP 设备识别协议，无法完成设备扫描。这时可以直接填写 CPU 的 IP 进行下载，在扩展下载界面底部的访问地址栏输入 PLC 的 IP 地址即可，见图 10。

图 10. 直接输入访问地址

3. 什么情况下下载不会停机，什么情况下会停机？

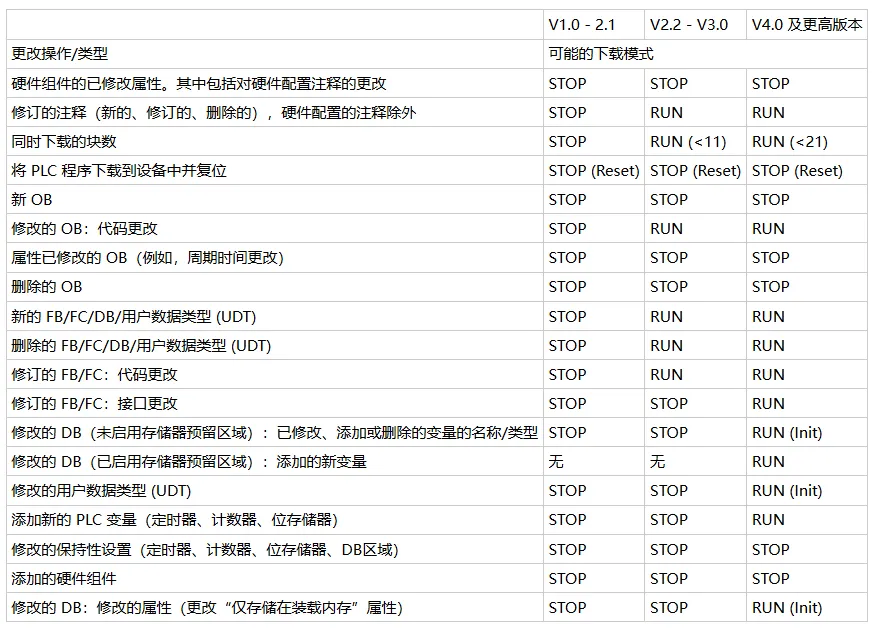

下表整理了 CPU 处于 RUN 模式时，允许下载的程序及组态变更，信息按照 CPU 固件版本划分。

表格说明：

• "RUN"：可在"STOP"操作模式以及"RUN"操作模式下将更改下载到 CPU。
• "RUN (< 21)"：单个程序循环周期内，最多加载 20 个新增或者改动的块对象。
• "RUN (Init)"：支持 RUN 模式下载，但被下载的数据块会执行初始化复位。
• "STOP"：仅允许 CPU 切换至 STOP 模式才能完成下载。
• "STOP (Reset)"：必须在 STOP 模式下执行下载；全部数据，包含保持型
• 数据都会被重置。

4. 采用 STEP7 V13 SP1 开发的 S7‑1200 V4.0 项目，下载到 FS:04 版本 CPU 运行正常，烧录至 FS:05 机型却出现 ERROR 红灯闪烁、CPU 启动失败，这是什么原因？

S7‑1200 V4.2 硬件可以兼容 V4.0、V4.1 版本程序，全新供货的 V4.2 硬件硬件版本为 FS:05。

如果 V13 SP1 编写的 V4.0 项目下载失败，可以从下面两点排查：

1. 1. 确认项目内部是否启用高速计数器；
2. 2. 进入在线和诊断界面，读取 CPU 真实固件版本。

若 V13 SP1 的 V4.0 项目用到高速计数器，目标 CPU 为 V4.2（FS:05），就会出现下载异常，故障灯变红，控制器无法启动。

根源在于 V4.2 固件给高速计数器增加了门控等新特性，旧软件生成的高速计数器组态无法直接适配 FS:05 的 V4.2 CPU。

解决方法：

1. 把项目迁移到 STEP7 V14，重新配置高速计数器参数，再下载到 V4.2 FS:05 控制器。

2. 把 S7‑1200 CPU 固件更新至 V4.2.1，之后再完成项目下载。
