做电气成套、非标设备、电控图纸的朋友谁懂啊😭！
画控制柜建模，空开、漏保、断路器全都要自己一点点画，耗上大半天；网上到处找第三方模型，拿到手尺寸对不上，装配直接翻车返工。
花钱买模型库不划算，自己测绘又费时费力。今天把ABB品牌原厂免费 3D 模型完整下载教程分享给大家，原厂 STEP 标准三维文件，SolidWorks 直接导入，全程免费，看完马上就能上手
第一步：进入ABB产品和服务官网

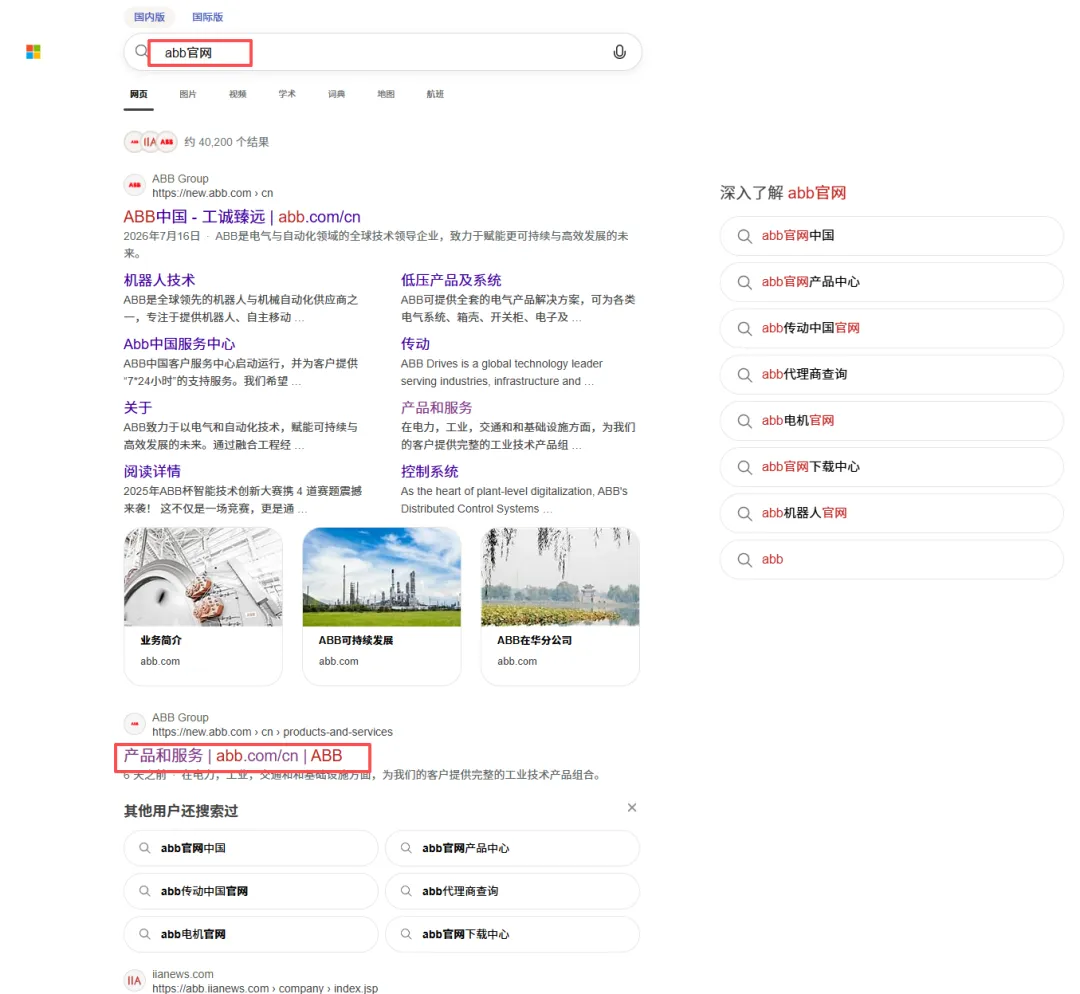

浏览器搜索「ABB 官网」，认准官方入口； 也可以直接复制直达链接：
https://new.abb.com/low-voltage/zh/products/system-pro-m

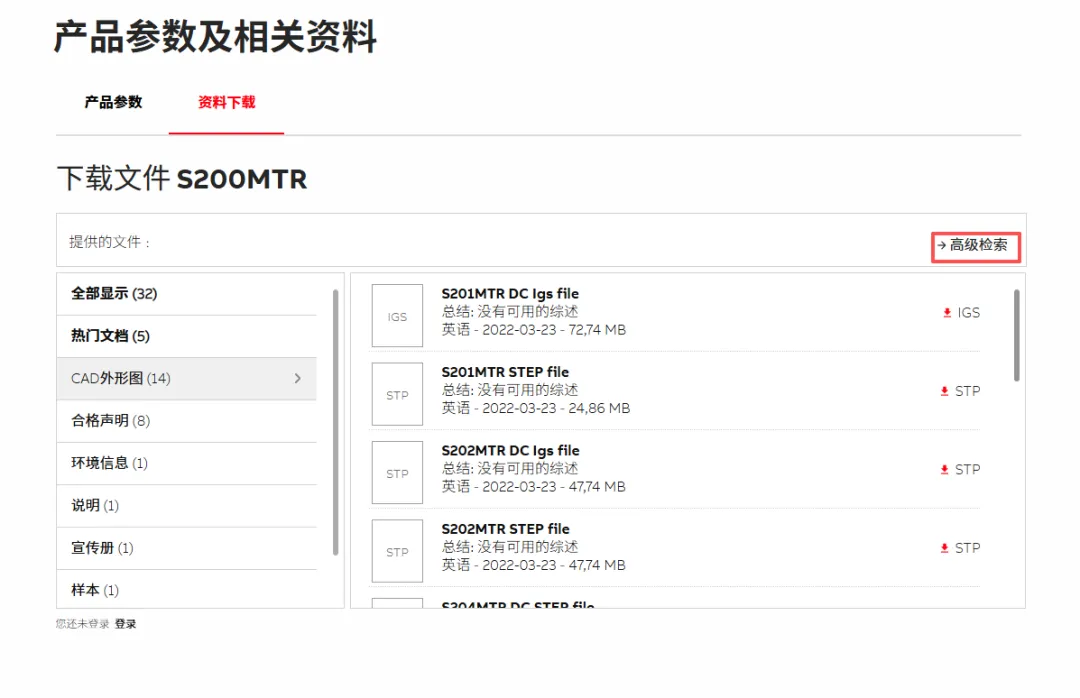

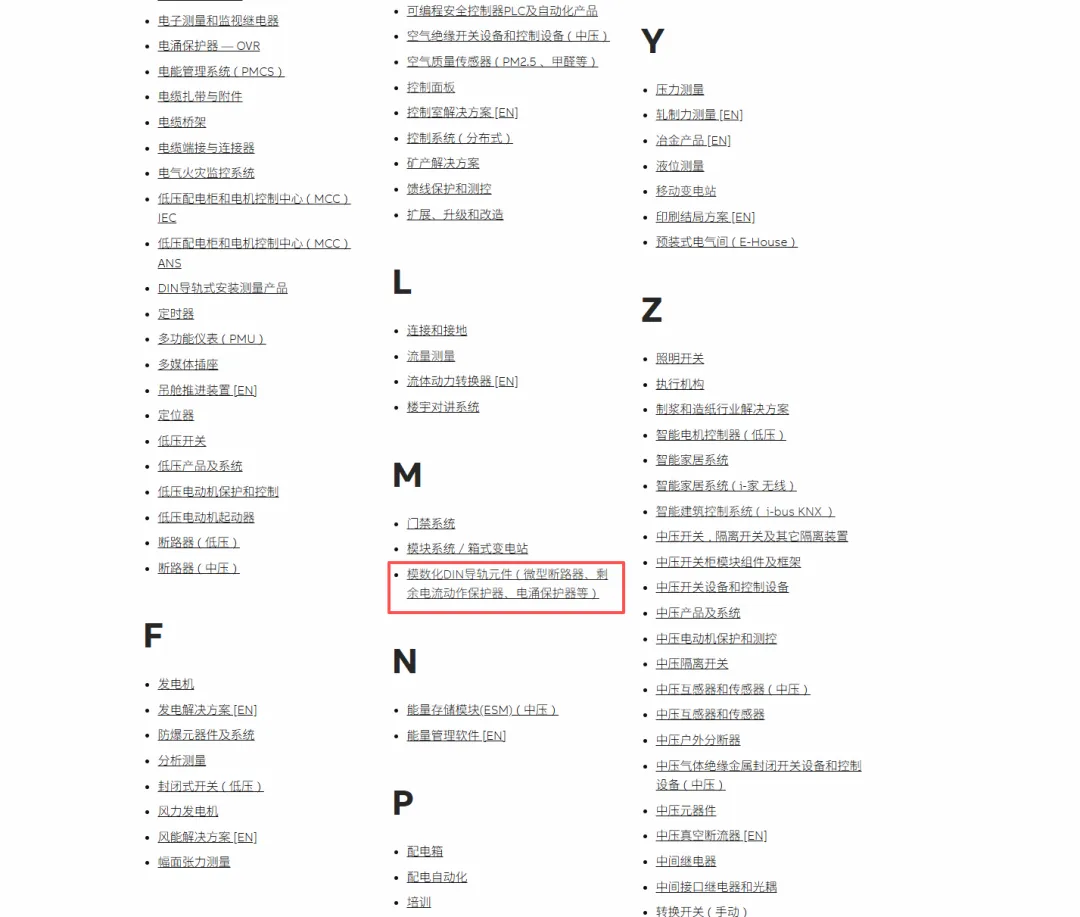

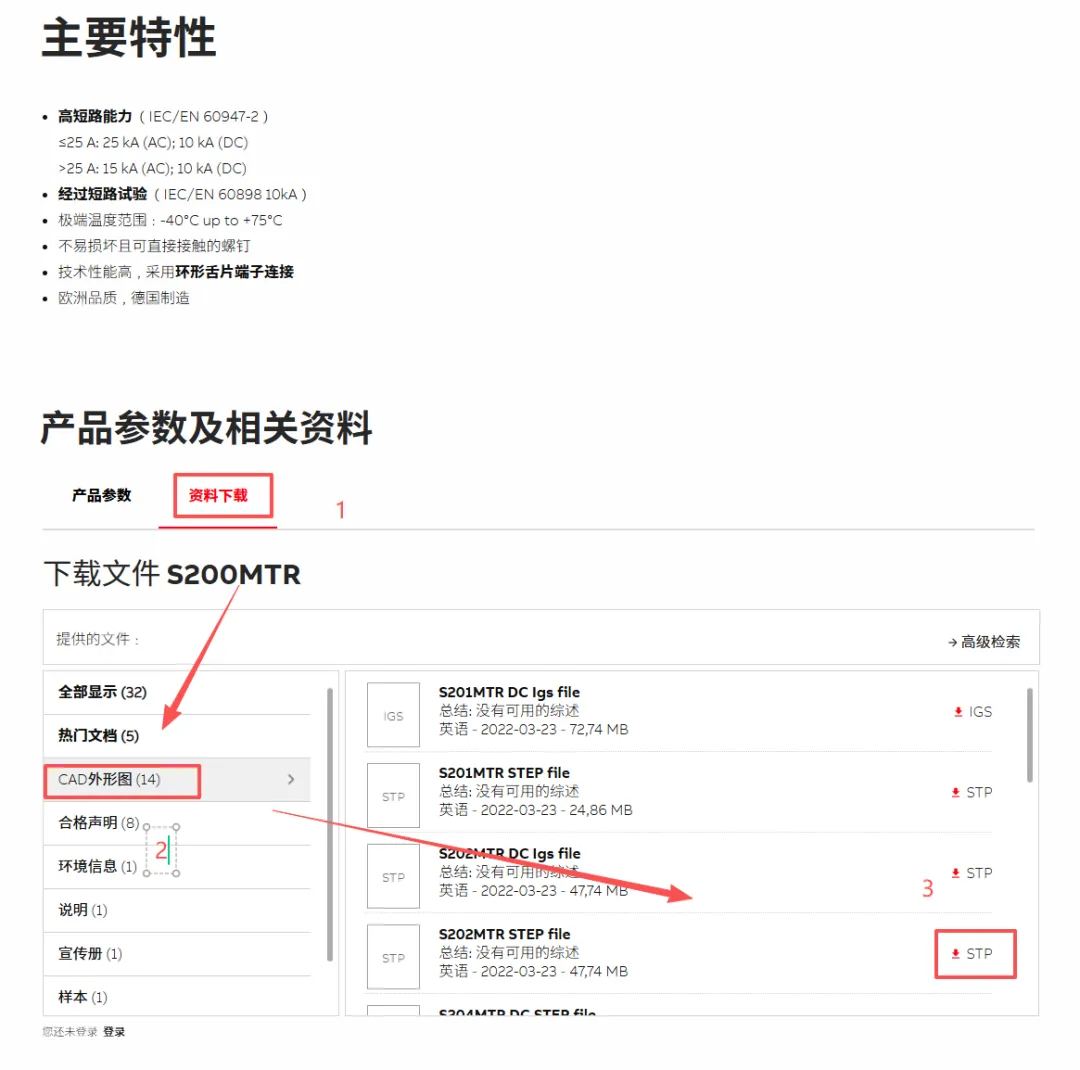

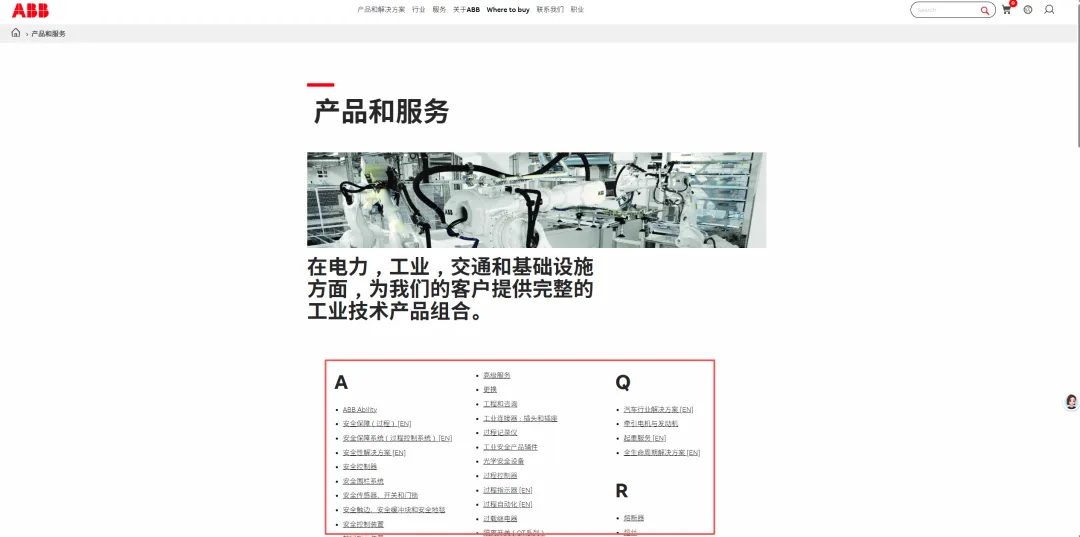

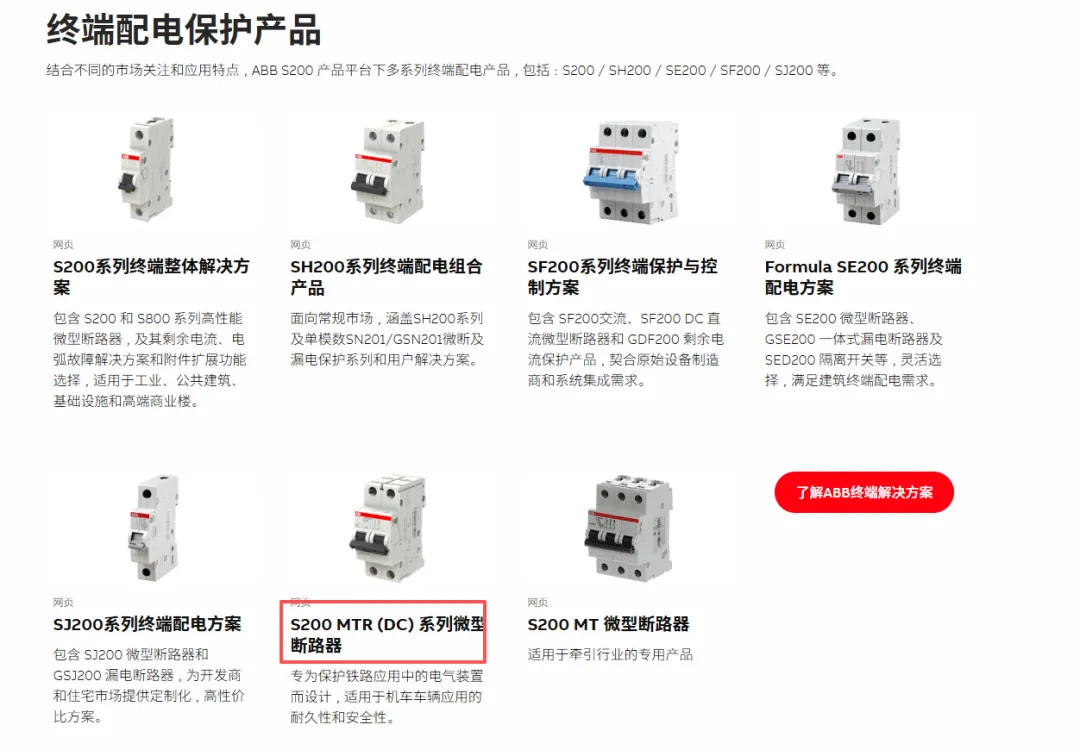

进入官网首页，找到【产品和服务】板块，页面会展示全品类电气产品分类页面向下滚动，找到字母 M 分类，点击模数化 DIN 导轨元件（微型断路器、剩余电流动作保护器、电涌保护器等）。进入终端配电保护产品页，S200、SH200、SF200 等系列全部可选，挑选自己项目需要的型号。第五步：资料下载，获取 CAD 外形 STEP 文件进入产品详情页，切换到【资料下载】标签，左侧分类选择CAD 外形图，就可以看到 STP/IGS 三维文件，点击右侧 STP 即可下载。
⚠️注意：部分型号没有 STP 三维文件，仅有 PDF 样本，这种只能参考 PDF 尺寸手动绘制外形。

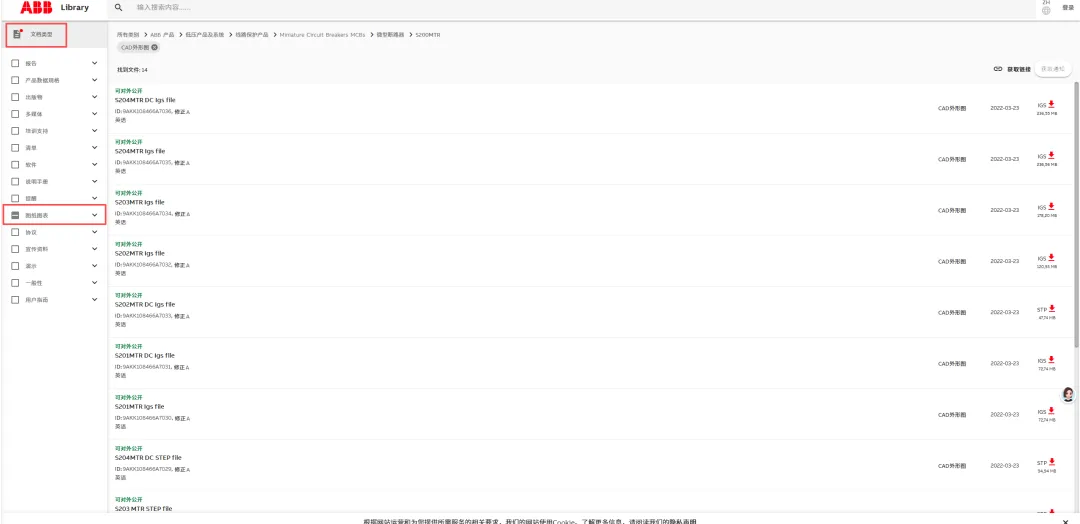

找不到目标型号时，点击右上角【高级检索】，筛选文档类型为图纸图表，快速定位需要的三维图纸。第七步：处理下载文件

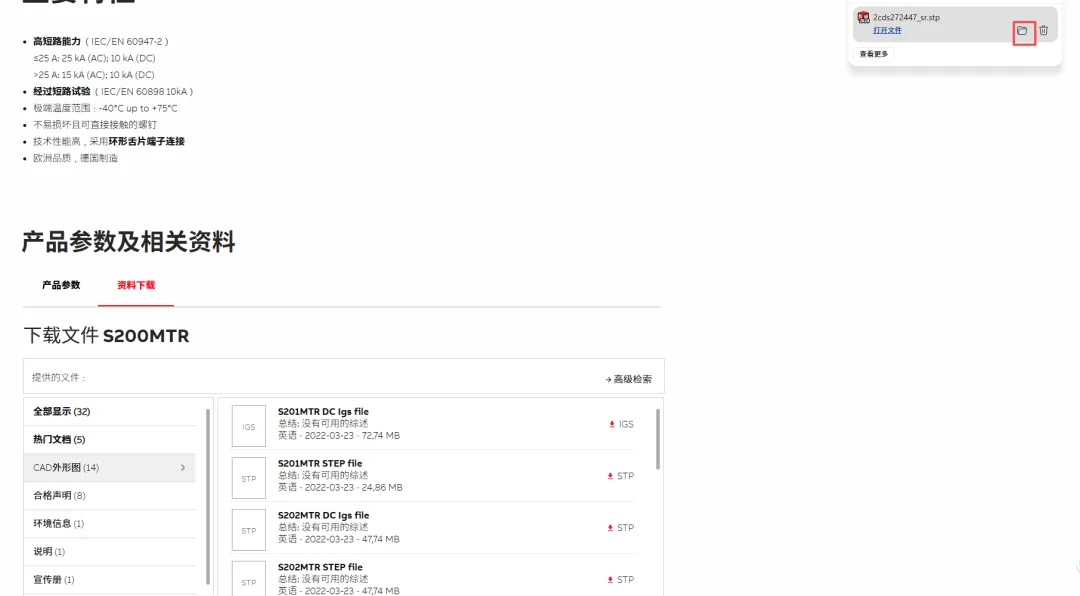

下载完成，前往浏览器下载文件夹。
⚠️重点提醒：部分模型下载得到的是压缩包，一定要找到本地文件夹解压，不要直接在浏览器内打开！
第八步：用三维软件打开模型

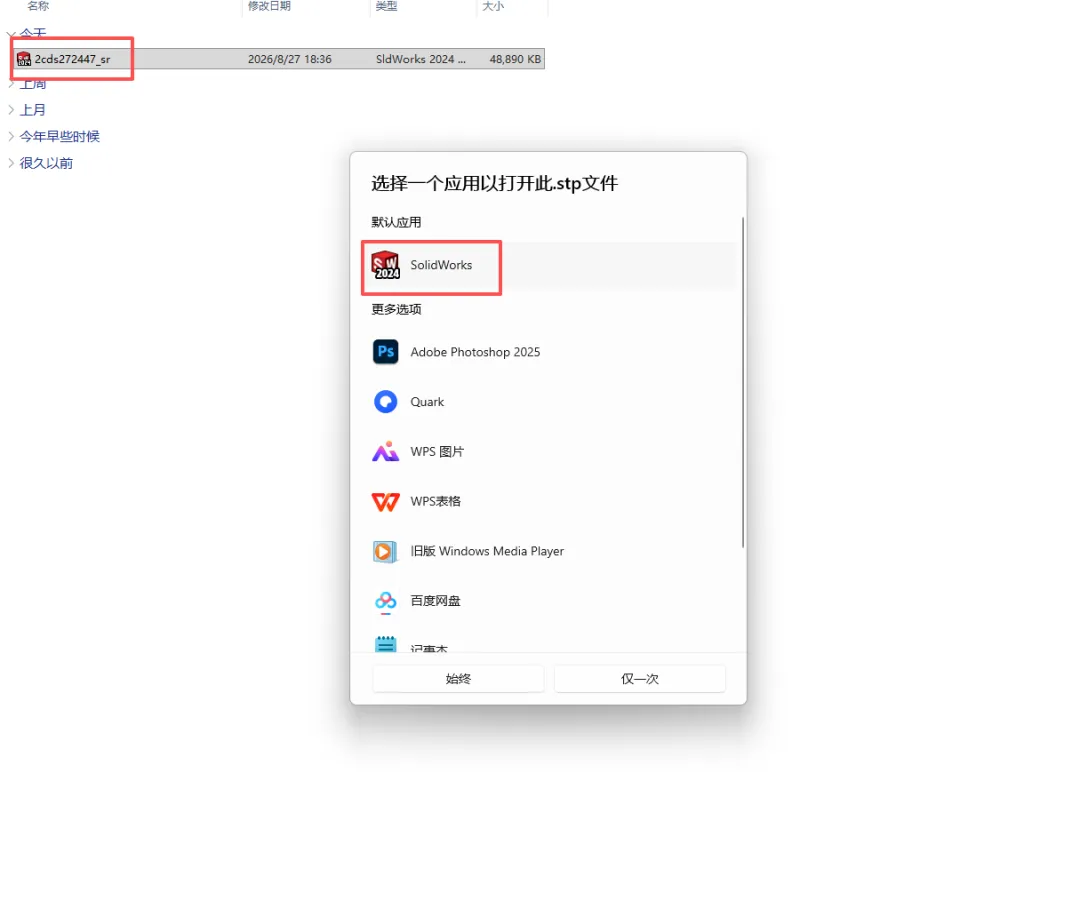

右键模型文件，选择【打开方式】，选用你的三维建模软件，示例使用 SolidWorks。
第九步：另存为本地文件完成使用

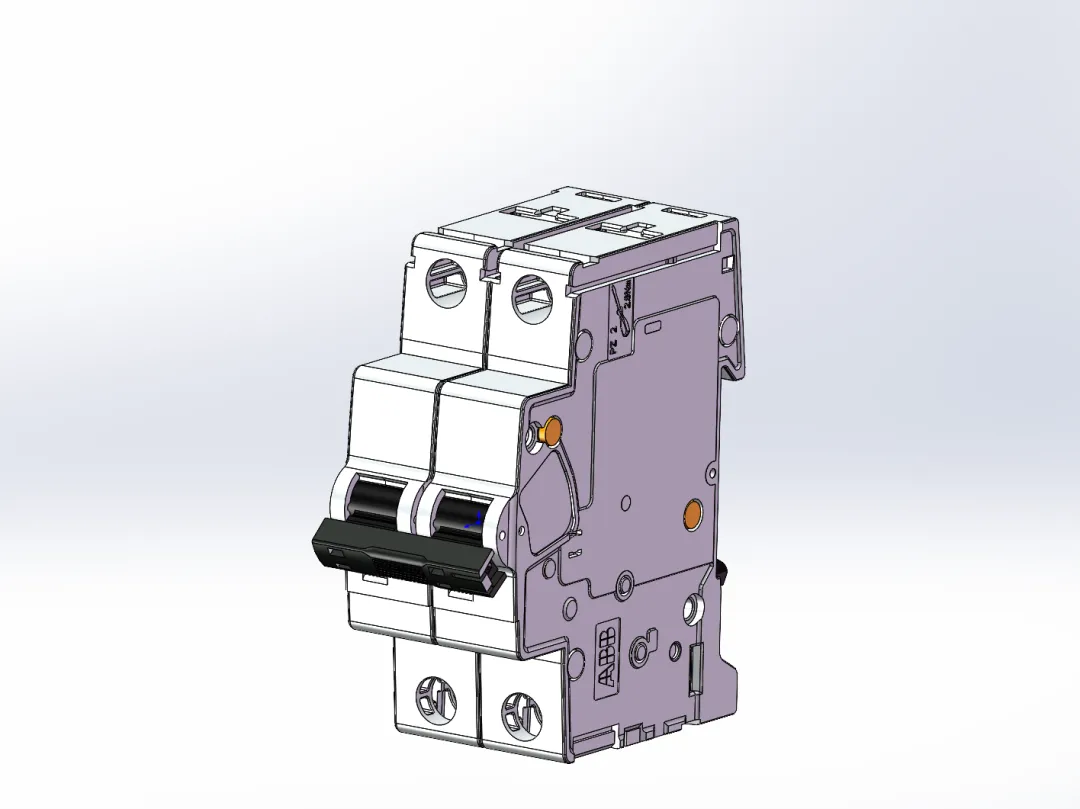

软件加载完成，元器件 3D 模型完整展示出来。按需转换保存为你需要的格式，存到自己的工作文件夹，就可以直接用于装配绘图啦✅
✅ STEP 通用格式，SolidWorks、UG、Creo 等三维软件通用实用小贴士
- 部分小众型号无三维模型，可下载PDF文件获取尺寸图纸自行绘制；
- 支持批量勾选多款模型同时下载，多型号建模效率翻倍；
- 下载的 STEP 文件建议单独分类存档，后续建模随取随用。
