一个详细的计算机机房设计方案共91页
第一章.系统概述
计算机机房系统是各类信息的中枢，计算机机房工程必须保证网络和计算机等高级设 备能长期而可靠地运行，同时为机房工作人员提供一个舒适而良好的工作环境。机房工程 旨在通过提供规模化方式，把机房建设过程为用户提供了一站式的"交钥匙"工程，客户无 需为装修、配电、空调、监控、防雷等系统细节问题过多考虑，这一切都将统一由嘉普通 系统科技开发有限公司进行项目设计，提供从咨询、规划、创建、实施到服务的全方位、 全过程的系统工程服务。
计算机机房系统工程不仅集建筑、电气、安装、网络等多个专业技术于一体，更需要 丰富的工程实施和管理经验。计算机机房系统设计与施工的优劣直接关系到机房内计算机 系统是否能稳定可靠地运行，是否能保证各类信息通讯畅通无阻。
计算机机房系统的环境必须满足计算机等各种微机电子设备和工作人员对温度、湿度、 洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要 求。所以，一个合格的现代化计算机机房系统，应该是一个安全可靠、舒适实用、节能高 效和具有可扩充性的计算机机房系统。
网络能源作为全球唯一全面提供网络能源产品和解决方案的公司，在计算机机房系统 建设中为提供计算机机房系统提供全面的产品和解决方案，及一站式的服务，完整而全面 提供机房工程中的全部内容。
全面的、整体的、一体化的解决方案和一站式服务节省投资、加快工程建设周期，提 升核心竞争力。
第二章.子系统组成
计算机机房系统工程由装饰工程、电气工程、空调新风系统、安保监控系统、漏水检 测系统、场地监控系统、消防报警及自动灭火系统等子系统组成。
第一节.装饰工程系统
建筑装修工程，是整个机房的基础，它主要起着功能区划分的作用，不仅包括一般机 房装修所需要的铺抗静电地板、安装微孔回风吊顶，还包括为放置机架、服务器等设备的 预留空间。
1.天花
装饰材料应符合计算机机房设计规范的要求，选用气密性好、不起尘、易清洁，并经 长期使用变形小的材料，平面布置应满足计算机工艺要求，工艺流程应合理。计算机机房 天花板统一采用铝合金平板天花以轻钢龙骨安装。
2.地板
机房中采用活动地板。其特点是：预留空间，便于系统布线，承重能力高，方便机房 设备的摆放，拆卸方便，便于系统的维护，活动地板下为空调系统的静压箱，面板为防静 电处理。
3.墙面
机房室内墙身采用铝塑板材料，该装饰材料美观耐用、防火、便于清洁。铝塑板以轻 钢龙骨-石膏板结构作衬底安装，铝塑板金属面全部由导线连接到接地点，以达到良好的电磁辐射（EMI）及静电的屏蔽效果。
第二节.电气工程系统
电气工程系统，是整体机房高可用性的后盾。除了中达的特长--不间断电源解决方案 之外，还可与世界上优秀的品牌（施耐德的配电设备、康明斯的柴油发电机等）组成了战 略合作伙伴关系和产品系列化生产基地。从目前的应用状况来看，不管是金融、电信还是 Internet 领域，机房场地系统要求有独立配电系统，双源互投系统，UPS和发电机组成 不停电系统等，都是要达到一级负荷。
1.配电工程
计算机房设备包括计算机主机、服务器、网络设备、通讯设备等，由于这些设备进行 数据的实时处理与实时传递，关系重大，所以对电源的质量与可靠性的要求最高。系统中 同时采用 UPS不间断电源，最大限度满足机房计算机设备对供电电源质量的要求。市电 电源供电与备用发电机供电在机房配电室进行切换，再经过 UPS不间断电源对计算机设 备供电。
2.照明工程
机房按《电子计算机机房设计规范》（GB50193）要求，照度为400Lx；应急备用 照明照度不小于40Lx；同时设机房疏散指示灯、安全出口标志灯。
3.防雷工程
在机房市电输入（要求三相五线制）总配电柜进线端安装高速、大容量避雷装置，以 吸收电源线路感应雷或市电接地系统高电位反击，保护机房内空调、UPS等使用市电的负 载。
4.接地工程
工程安全保护地、防雷接地、抗静电接地使用大楼综合接地系统，机房内所有电气设 备外壳、金属管道、金属吊顶、全钢抗静电地板、金属隔断框架均牢固连接大楼综合接地，接地电阻不大于 1欧姆。
第三节.空调新风系统
空调新风工程，是运行环境的保障。由于机房里存放着大量并且密度非常高的各种IT设备，因此必然产生热量，这就对空调系统提出了更高的要求。要保证设备的可靠运行，需要机房保持一定的温度和湿度。同时机房密闭后仅有空调是不行的，还必须补充新风，形成内部循环。此外，它还必须控制整个机房里尘埃的数量，使之达到一定的净化要求。
1.空调工程
机房采用恒温恒湿的专用空调，送风方式为下送风上回风的循环送风方向，这样可保 证网络通讯设备在恒温恒湿的环境下工作。
2.新风系统工程
机房内的新风系统是必不可少的。清新的新风提高机房的洁净度，使机房保证正压， 并提供新鲜空气。根据国家有关规范和标准规定，计算机房内应设排风系统，用以排除可 能出现的烟雾及灭火后出现的气体。
第四节.安保监控系统
安保监控系统，是整体机房的神经中枢。整体机房控制室具有高度自动化，它要求以 最少的维护人员，运用最优化的运营维护手段，来实时监控每一个机房中设备所处的物理 环境。其中的门禁系统、安保系统等，要求对整个机房进行无死角的全方位监控。此外， 整体机房集中监控系统，包括了机房内各种设备（配电盘、发电机、UPS、空调机组、门禁、消防探头、监视图象等）及环境参数的监测。
在机房内安装双鉴探头，监视人体入侵。一旦有人体入侵，摄像机进行拍照，以便查 询。使用的设备要按场地的实际情况及用户的要求来定。选用既可联机使用也可脱机使用 的感应卡式门禁机,采用密闭式安装,具有高度的可靠性及安全性与该系列的感应读卡器、 阴锁、阳锁、出门控制器等组合，构成功能完备的门禁系统。
第五节.漏水检测系统
安装漏水自动检测报警系统。安装系统后，一旦机房内有漏水的出现，立即自动发出 报警信号，值班人员立即采取措施，可避免机房受到不应有的损失。
第六节.场地监控系统
机房场地设备监控系统不仅对机房子系统等环境设备具有完善的监控和控制功能，更 为重要的是融合了机房的管理措施，对发生的各种事件都结合机房的具体情况给出处理信 息，提示值班人员进行操作。实现了机房设备的统一监控，实时语音电话报警，实时事件 记录。减轻机房维护人员负担，有效提高系统的可靠性，理清事件关系，实现机房可靠的 科学管理。
第七节.消防灭火系统
消防报警及灭火系统，是整体机房安全运行的盾牌。从对火警的探测系统来看，它具 有温感、烟感探测器、红外探头；对于灭火系统来说，基本上大多数机房都采用的是气体 灭火系统。这就要求在整体机房的设计和施工中，必须规划、建设钢瓶间、消防控制间和 一些管道，从而达到全方位报警、分区灭火，最大限度地提高对火灾的防范能力。
在防护区内（计算机机房）分吊顶内、工作层和地板下三层设置感烟、感温探测器， 在防护区房间内设置声光报警器，在防护区对外出口处设置紧急启停按钮和放气指示灯。
第三章.设计依据：
《民用建筑电气设计规范》（JGJ/T16-92）
《电子计算机机房设计规范》（GB50193）
《电子计算机机房施工及验收规范》（SJ/T30003-93）
《计算机机房用抗静电活动地板技术条件》（SJ/T 10796—1996）
《计算机机房用活动地板技术条件》（GB6650）
《计算机站场地安全要求》（GB9361-88）
《室内装饰工程质量规范》（GB1838-93）
《火灾自动报警系统设计》（GBJ116-92）
《火灾自动报警系统施工及验收规范》（GB50116-92）
《建筑内部装修设计防火规范》（GBJ79-85）
《灭火系统低压配电设计规范》（GB50054-95）
《建筑物防雷设计规范》（GB50057-94）
《民用建筑照明设计标准》
《工业企业照明设计标准》（GB50034—1992）
《通讯机房静电防护通则》（YD/T754-95）
《环境电磁卫生标准》（GB8715-88）
《电磁辐射防护规定》（GB8702-88）
《工程管道工程施工及验收规范》（GBJ235）
第四章.设计原则
每个工程设计成败在于协调准备，由其机房位置设定、管理部门沟通或现场建筑师， 及各相关厂商的协调，现场需以相关图解，再依图解做分析、设计及施工项目进行规划， 并且订定机房尺寸面积及施工说明与施工配置图。图面确认后进行其它相关项目设计和估 算。
第一节.机房位置选择
机房应避免放置于地下室或潮湿地点，同时禁止设置在设备进出口过小、搬运不便之 地，应保留或设计足够大型设备出入口。同时也应注意将来设备扩充空间位置、电力系统、空调设备计算上也要预留未来若干年内扩充需求。
1、 应避开电磁场、电力噪声、腐蚀性气体或易燃物、湿气、灰尘等其它有害环境。
2、应考虑设备维护及搬运、作业空间，另外机器前后左右需保留散热空间及控制台位置 预留。
3、设备进出口是否够宽(大门高度需180cm、宽度不得少于120cm)，比较重之设备，需往建筑物外围或以柱子与大楼桁梁为中心放置，以免楼板面承受力不足。
4、机房内部不得铺设地毯，在入口处需放置防静电脚垫，以防止人员进出时将静电及灰 尘带入机房内。
5、机房严禁靠近，水源或墙壁内部有水源管路经过机房顶部及底部，如大楼消防管路需 要求修改或封闭，使用独立型消防系统。
6、应设有足够电力来供应设备电源、照明、空调等，其它外围设备使用。
7、机房内部需采用架高地板，以避免电源及信号线路交错妨碍，如无设置地板，线路需 使用 PVC或铝质线槽加以固定，防止线路被践踏及防止工作人员发生意外。地板高 度不得低于20cm。
8、机房内部不宜阳光直接照射，以免产生不必要热能，增加电力负载。空调设备需采用下吹式恒温恒湿空调机组，水冷式空调机组需采独立管路，不得以大楼水塔连接。 机房如设置于地下室需考虑，采用气冷式机组，来减少管路及其它不必要费用。
9、打印机房与UPS电气房，需加以隔离，避免电池在放电时产生酸、碱性气体与打印机
纸张造成大量灰尘，长期扬尘而设备损坏。
第二节.机房规划要点

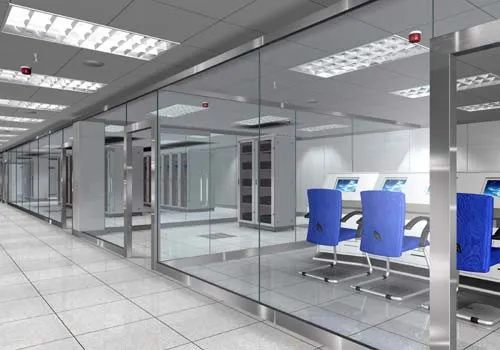

机房规划需考量设备摆设方向及位置点，监控室需设定在主机房隔壁，隔墙采用半腰 清玻璃窗，才可监视到主机运作情形及突发状况处理。打印机房必须靠近办公区，以便人 员取拿资料，不必经过机房内部、而造成无谓干扰。
1.先进性
充分考虑电子信息技术的突飞猛进发展趋势，采用国内外先进的成熟的技术，起点要 高，在技术上应具有一定的超前性，保证将闭路监控系统建成为先进的智能化程度高、防 范严密的综合安全防范系统。
2.开放性﹑集成性
采用标准硬件、操作系统及网络和通讯协议，并可提供开放的通讯协议，支持第三方 系统集成到较优的性能价格比。
3.可扩展性
要求系统集中管理、监控，分散控制，总体结构具有较强兼容性和可扩展性，既便于 系统的充实、完善、改进和提高，又便于设备的更新、换代。
4.实用性
充分分析防范需求及环境情况，采用实用的名牌优质设备，满足安防要求，保证操作 方便、耐久实用。
5.可靠性
整个闭路监控系统应具有高度的安全性、稳定性和可靠性。
6.经济性
系统优化设计，子系统必须标准化、模块化，在实现先进性和保证可靠性的前提下， 达到较优的性能价格比。
7.扩展性
要求系统集中管理、监控，分散控制，总体结构具有较强兼容性和可扩展性，既便于
系统的充实、完善、改进和提高，又便于设备的更新、换代。
一个详细的计算机机房设计方案完整方案共91页
