住宅外架工程设计与施工方案(30P)(免下载)

2.2 外架主要构件的材料选用

2.2.1 钢管

外架全部采用φ48×3.0 钢管，其质量应符合现行国家标准《碳素结构钢》 GB/T700）

中的 Q235 级钢的规定。使用前严格进行钢管筛选，凡严重锈蚀、薄壁、弯曲裂变的插 件禁止使用于外架及作其它安全防护架用，且在钢管上严禁打孔。

2.2.2 扣件 其材质应符合现行国家标准《钢管脚手架 扣件》的规定。扣件与钢管的贴合面要接

触良好，如发现扣件有裂缝、砂眼、变形、滑丝缺陷的 不得使用。扣件在螺栓拧紧扭力 矩达到 65N·m 时不得发生破坏。

2.2.3 安全网

2

采用密目式安全网，网目应满足 2300 目／100cm ，做耐贯穿试验不穿透，6×1.8m

的单张网重量在 3kg 以上，颜色选用绿色，要求阻燃，必须有产品生产许可证和质量合

格证。

2.2.4 竹架板

刚度好，连接可靠，长度尺寸为 3m/块，厚度不小于 50mm、宽度 1 80mm 以上，单

块重量不大于 30kg。

2.2.5 连墙件

连墙件采用φ48×3.0  短钢管（外剪力墙位置采用预埋Φ6 钢筋），材质应符合现行 国家标准《碳素钢结构》（GB/T700）中 Q235A 钢的要求。

2.2.6 悬挑用型钢

悬挑用型钢采用 16#国标工字钢，用于固定型钢悬挑梁的 U 型钢筋及钢丝绳用吊环

采用 20mm 的 HPB235 级圆钢，悬挑脚手架用型钢的材质应符合现行国家标准《碳素结

构钢》GB/T700 的规定，用于固定型钢悬挑梁的 U   型钢筋拉环或锚固螺栓材质应符合

现行国家标准《钢筋混凝土用钢第 1 部分：热轧光圆钢筋》GB1499.1 中 HPB235 级钢

筋的规定。

2.2.7 悬挑用钢丝绳

悬挑架斜拉采用Φ16 铁芯钢丝绳做保险绳，上端拉至楼层预埋Φ20 钢丝绳吊环上，

下端拉至工字钢顶端头向内 100mm 处，钢丝绳上下两搭接位置采用绳卡进行固定。除阳

角部位以外，钢丝绳只用作防护保险作用，不参与悬挑梁的受力体系。如图所示：

2.2.8 挡脚板

外墙挡脚板警示带采用硬质板材制作，高度为 200mm。警示带外立面采用油漆刷成

红白相间的色条，色条宽 150mm，与水平线成 60 夹角。防护栏杆挡脚板，必须刷间距

为 400mm 红白相间的警示油漆。

2.2.9 工字钢预埋件

预埋件采用成品Φ20 锚环，高度按超出楼面高度为 200mm 制作，宽度 100mm，预

埋至建筑物外边线内 200mm 和工字钢锚固尾端留置 200mm 处楼板或结构梁上。并在尾 端增加一个保险预埋件。

2.2.10 避雷装置 避雷装置包括接闪器、引下线、接地线。

（1）接闪器用直径 12mm 的镀锌钢筋制作，设在拟建建筑物塔吊附近的脚手架立杆 上，高度不小于 1m，并将最上层的横杆全部连通，形成避雷网络。

（2）引下线：垂直接地极用直径不小于 20mm 的圆钢，水平接地极选用长度不小于

3m、直径 8～14mm 的圆钢。

（3）接地线：与自然接地体相连，连接材料间用直径不小于 8mm 的圆钢（可用扁

铁替代）。

（4）避雷装置接地电阻不得大于 10Ω。

2.3 外架构造

2.3.1 立杆

落地脚手架立杆间距为 1.5m，立杆排距为 0.9m，全部采用单立杆，立杆底部设置

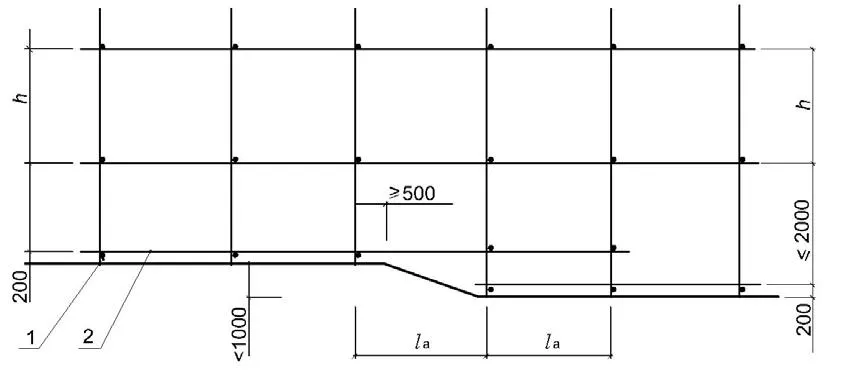

150×150 的垫板，立杆顶端高出作业面 1.5m。脚手架立杆基础不在一个同一高度时，必

须将高处的扫地杆向低处延长两跨与低处立杆固定，高低差不应大于 1m。靠上坡的立杆

轴线到边坡的距离不应小于 500mm。

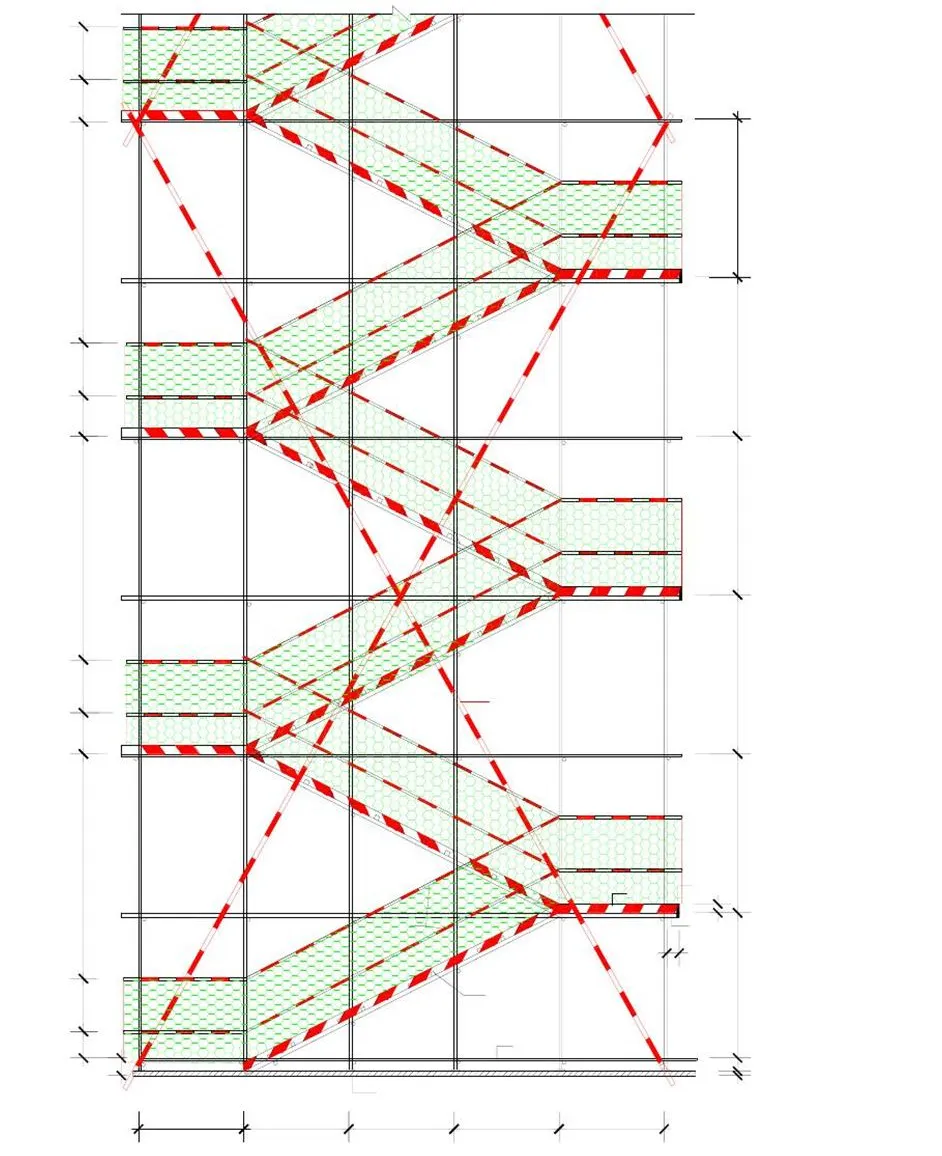

脚手架斜道
