给排水安装工艺标准全解析|中建三局安装事业部内部规范 给排水规范标准 144页PDF可

给排水安装工艺标准全解析|中建三局安装事业部内部规范---标准化施工，从支架到洁具，全流程管控

中建三局安装事业部发布的《机电安装工程施工工艺标准(给排水分册)》，涵盖管道支架、焊接工艺、设备安装、卫生洁具、消防系统等给排水工程全流程。

中建三局安装事业部机电安装工程施工工艺标准 总则

一、为了规范、统一中建三局安装事业部所承建的各类工程的施工工艺，提升公司技术水平，保证工程质量，制定本施工工艺标准。

二、本标准适用于一般工业与民用建筑，对于有特殊要求的安装工程，应执行相关国家或行业标准，并满足设计要求。

三、本标准主要针对于工程中常用的施工工艺，未包括在内的施工工艺应按照相关技术规范和标准图集执行。

四、本施工工艺本标准选用的相关机具、材料为国内市场上定型产品，如部分经济欠发达地区市场上无该产品，应向相关部门咨询。如需变更相关工艺应得到技术、质量管理部门的同意。

五、随着科技发展和新型机电安装设备、材料的应用，新的施工工艺也随之产生，今后将根据施工工艺的变化及各地执行情况进行补充和修订，使其不断完善，更好地为现场施工服务。

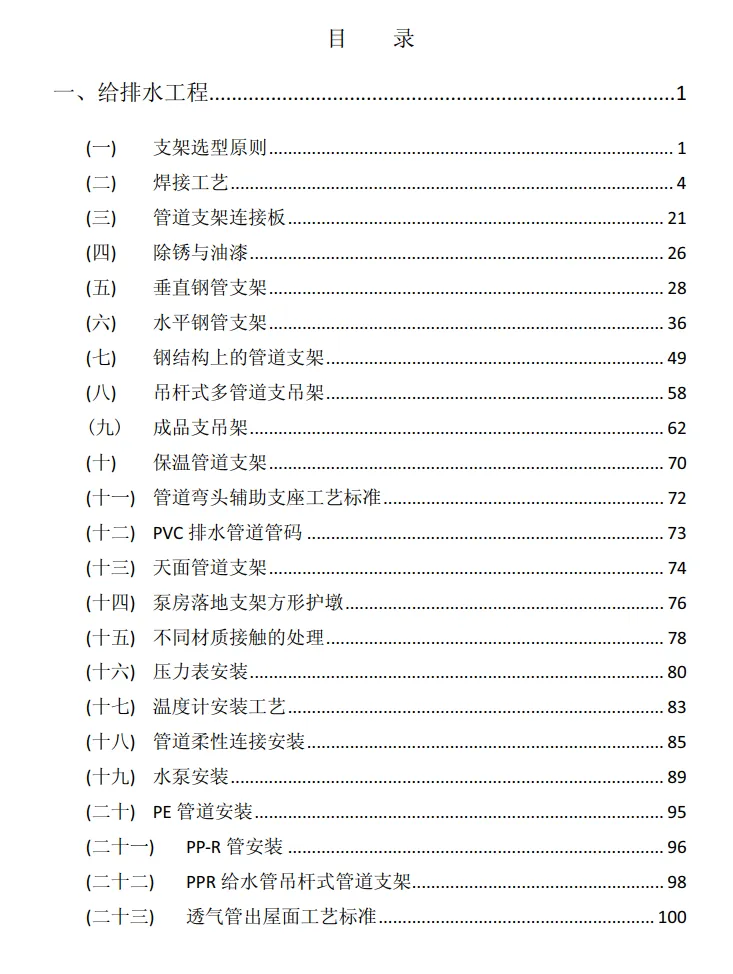

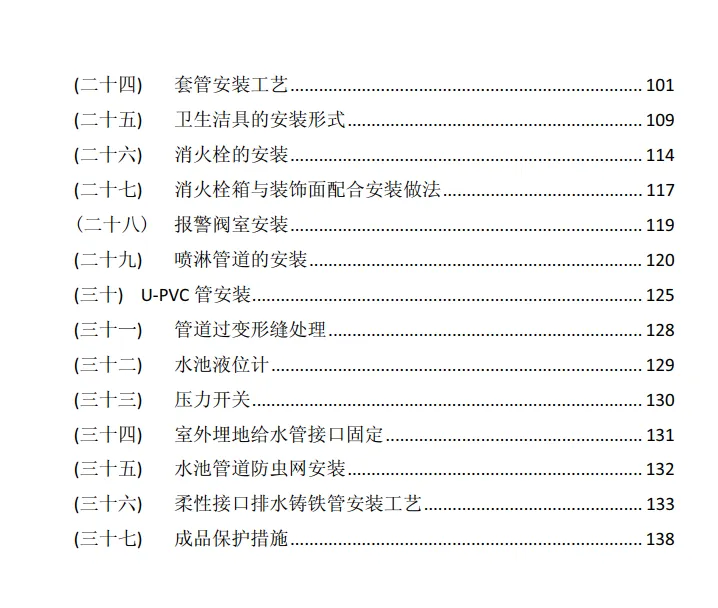

给排水工程分册主要工艺内容一览(共37项)

一、基础工艺与焊接

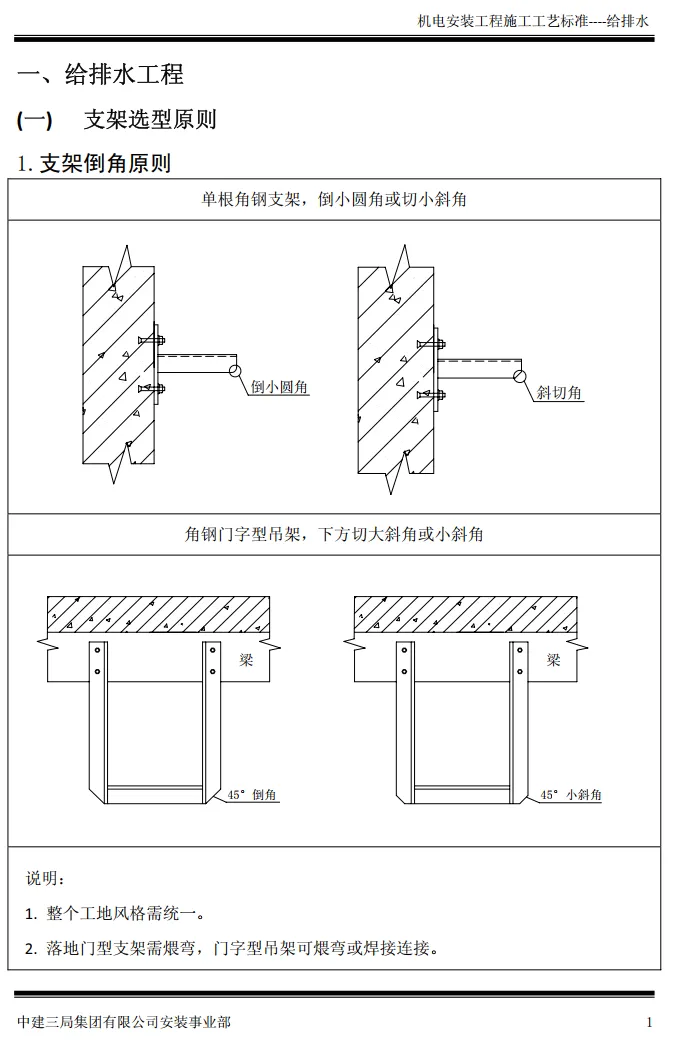

1支架选型原则支架倒角、拼焊要求，t≤4mm单面焊，t>8mm双面焊;喷淋末端设防晃支架

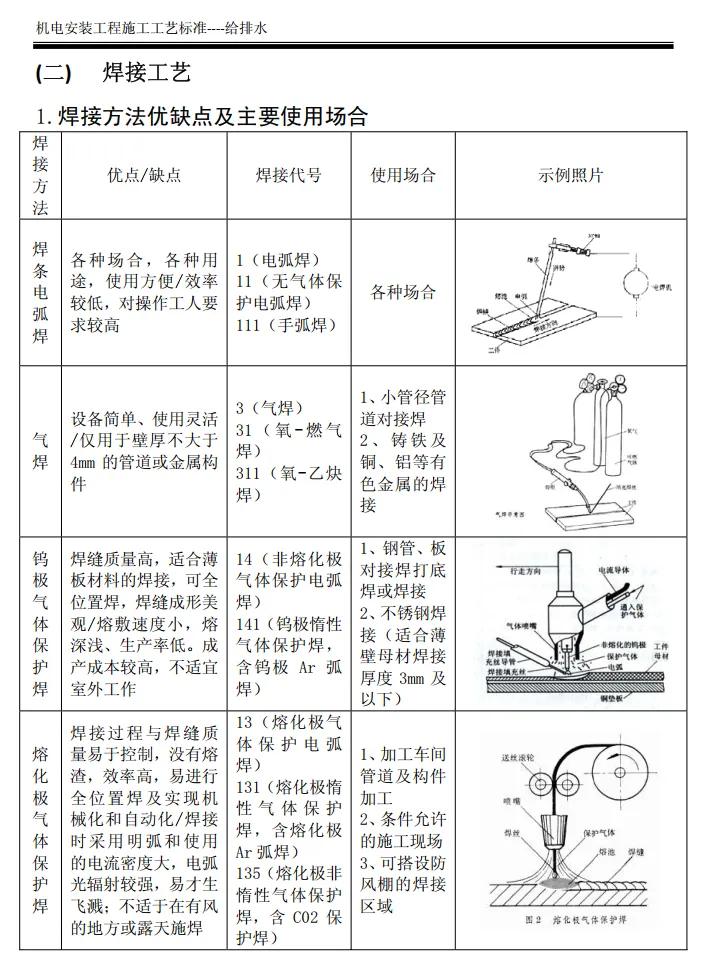

2焊接工艺手弧焊、气焊、氩弧焊、CO₂焊、钎焊;铜管钎焊间隙0.05~0.10mm，套接长度≥8mm

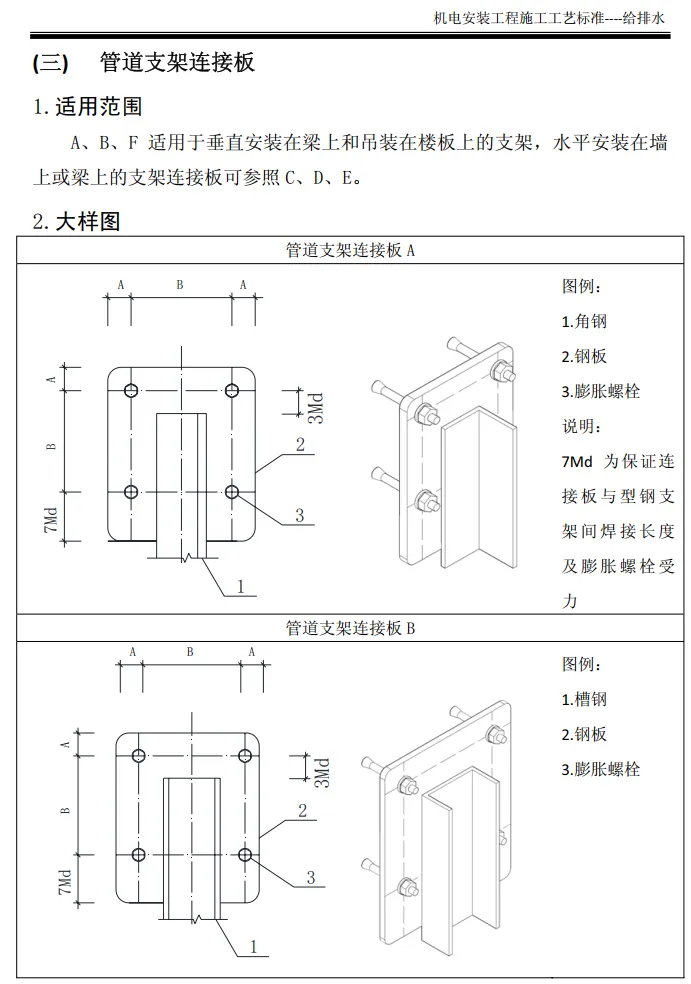

3管道支架连接板A/B/C/D/E/F六种连接板形式，按锚栓规格选型

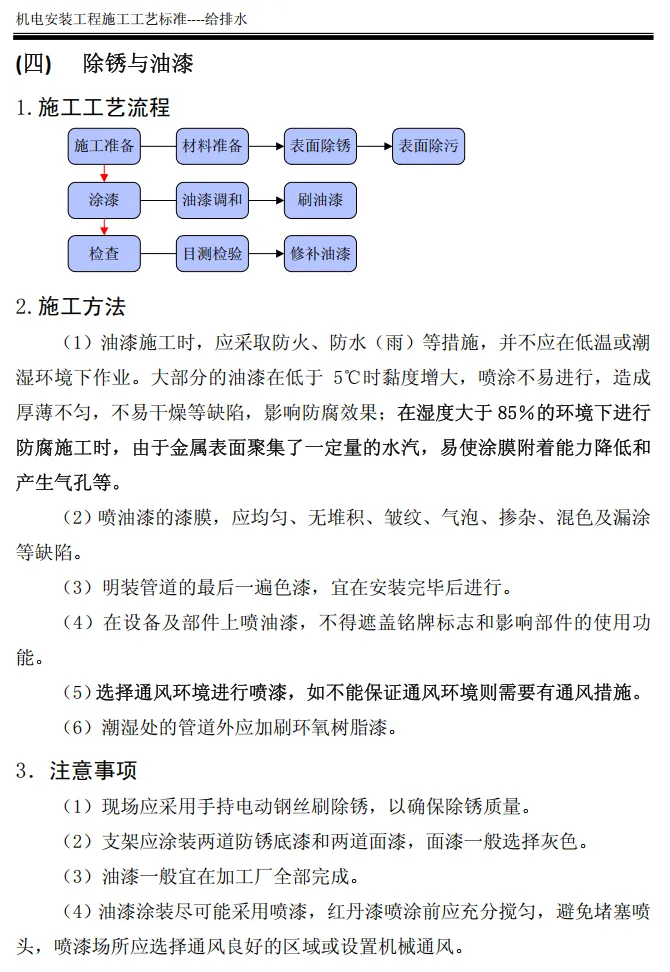

4除锈与油漆手工钢丝刷除锈，两遍防锈底漆+两遍面漆，潮湿处用环氧树脂漆

二、管道支架系统

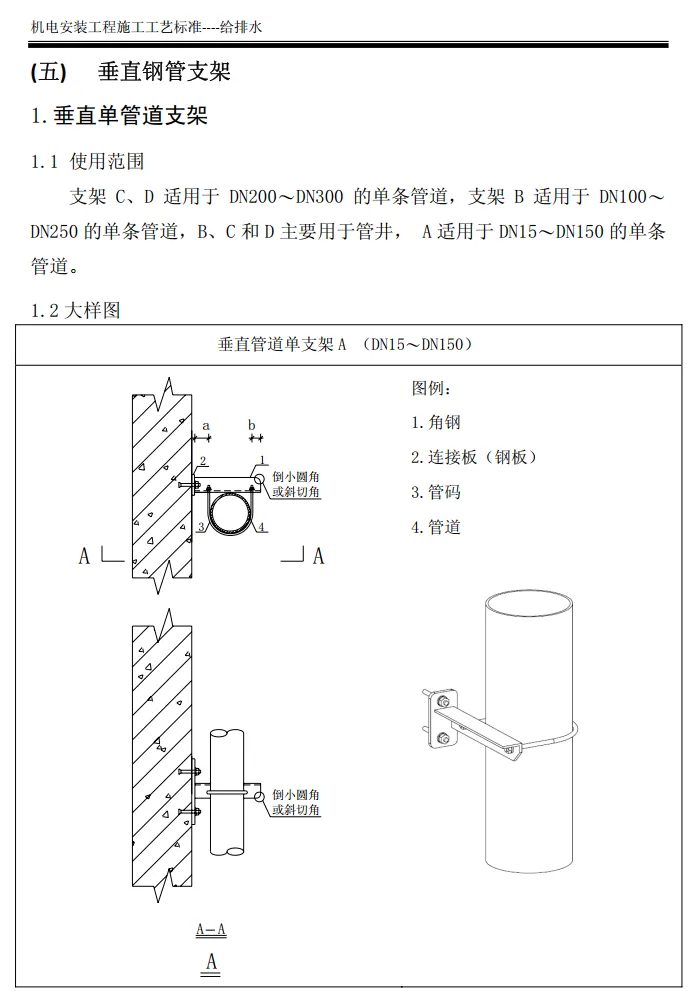

5垂直钢管支架单管A~D型，多管组合;槽钢/角钢选型，连接板外委加工

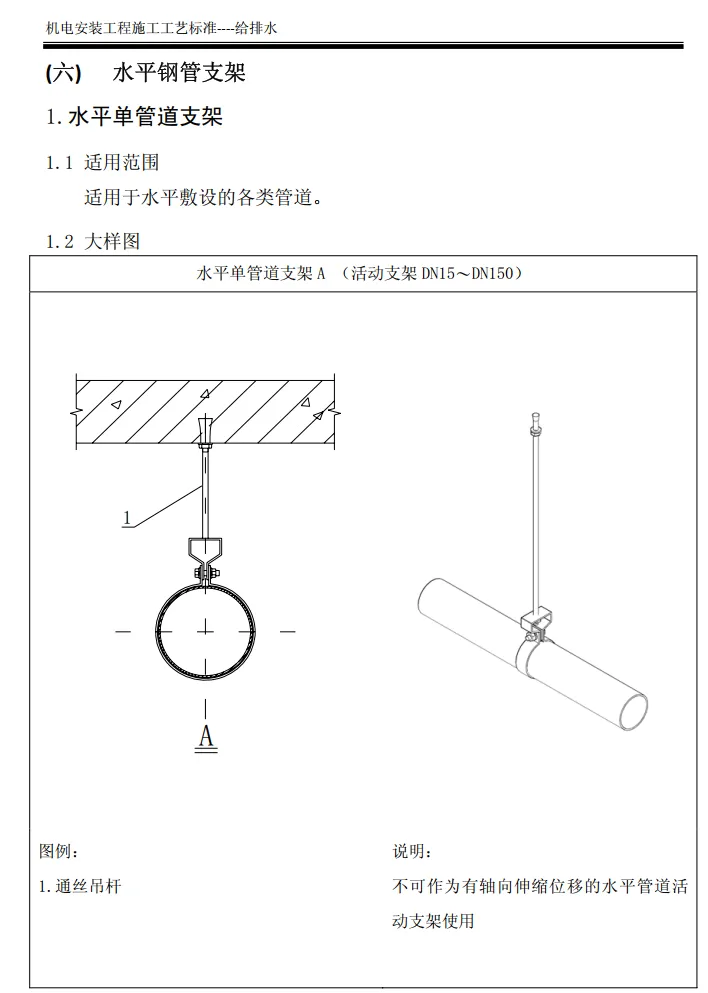

6水平钢管支架A~I型多种形式，活动支架优先顶爆吊杆，设防晃支架

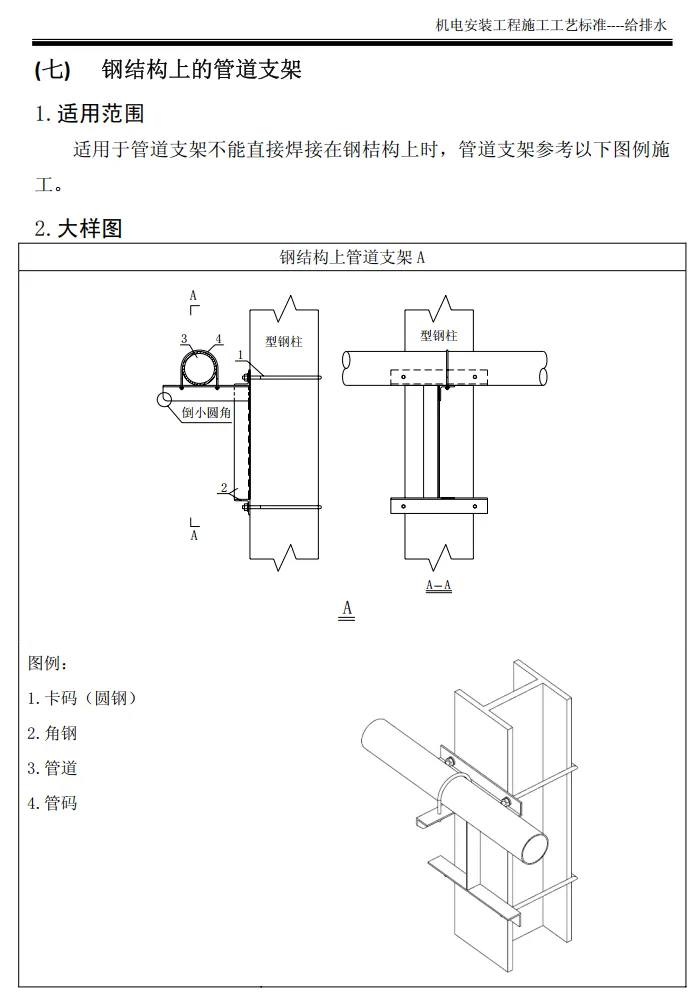

7钢结构上管道支架严禁直接焊接，用卡码反抱或预埋连接板，高强螺栓紧固

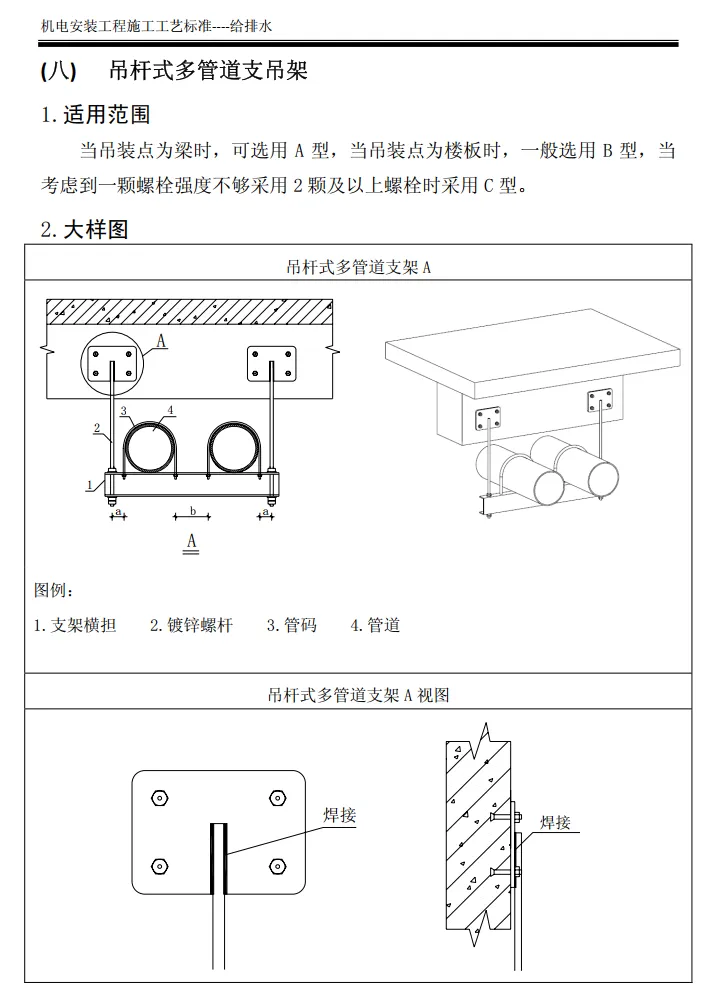

8吊杆式多管道支吊架梁上A型/楼板B型/多螺栓C型，顶爆螺栓安装法

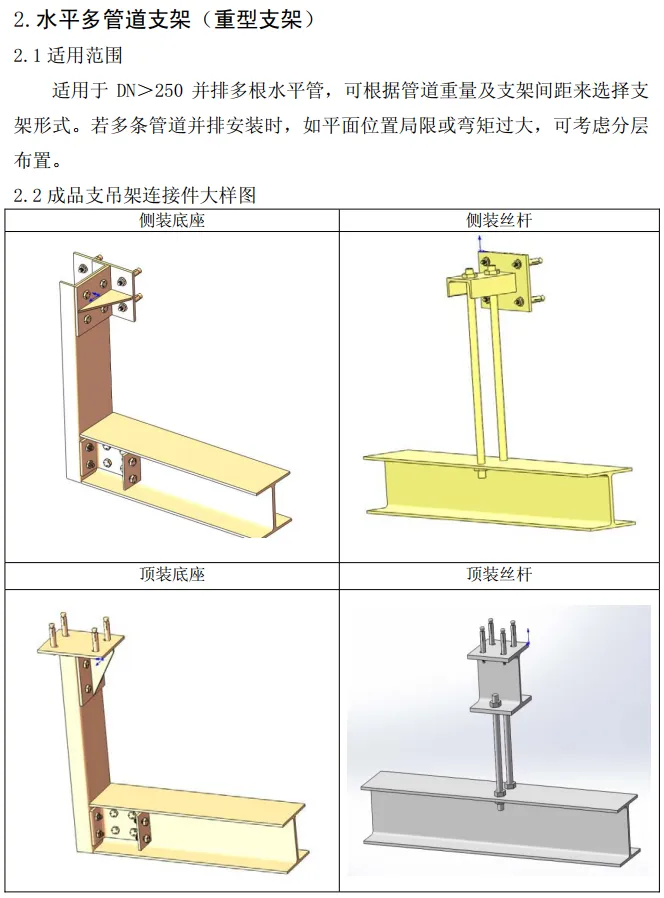

9成品支吊架轻型(DN≤250)和重型(DN>250)，专用连接件+锁扣

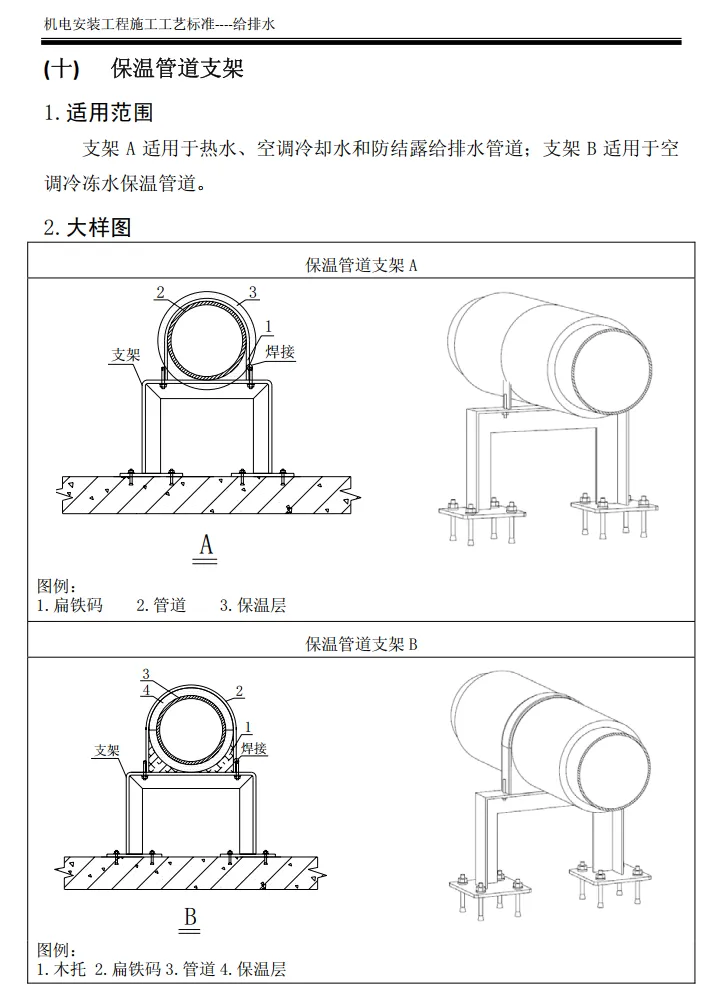

10保温管道支架木托浸沥青，扁铁码焊接，DN≥600用聚氨酯

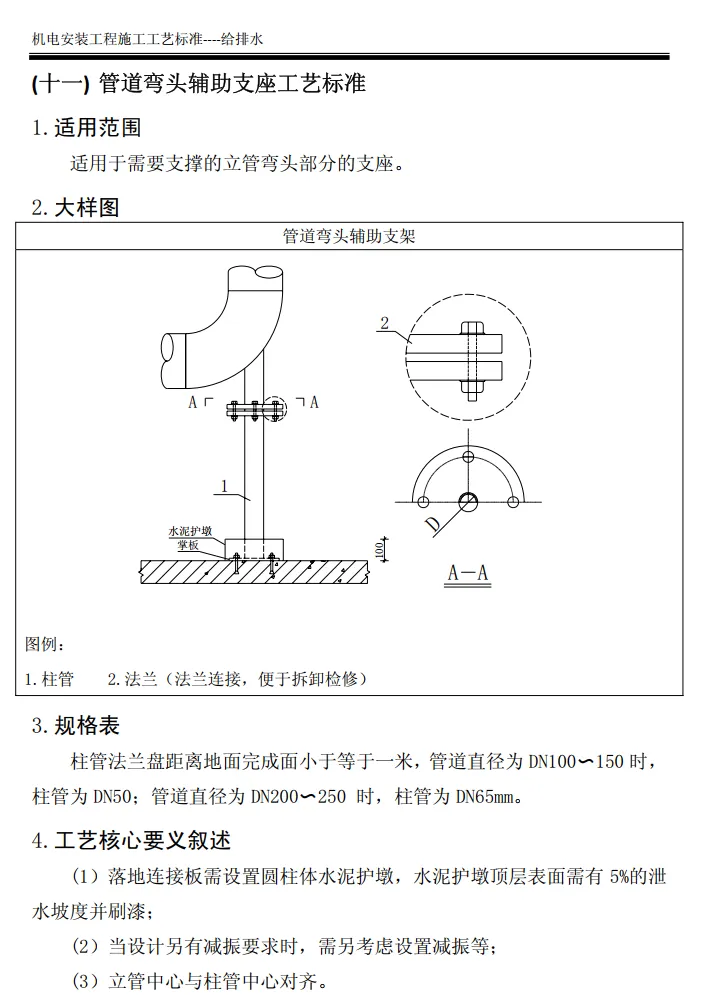

11管道弯头辅助支座立管弯头处设柱管支撑，水泥护墩泄水坡度5%

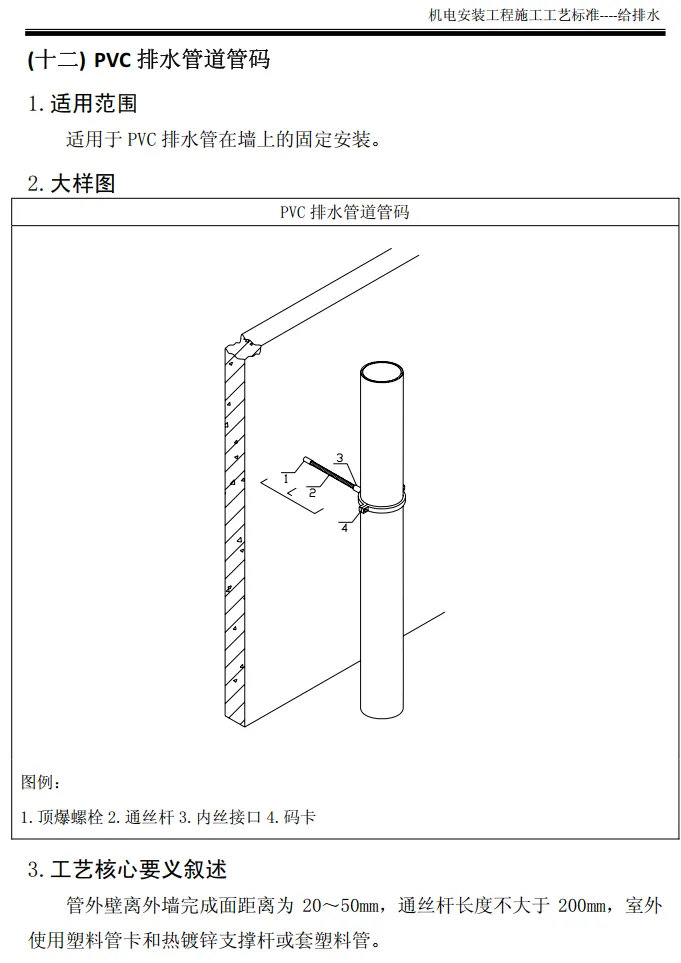

12PVC排水管道管码管外壁距墙面20~50mm，室外用塑料管卡+镀锌杆

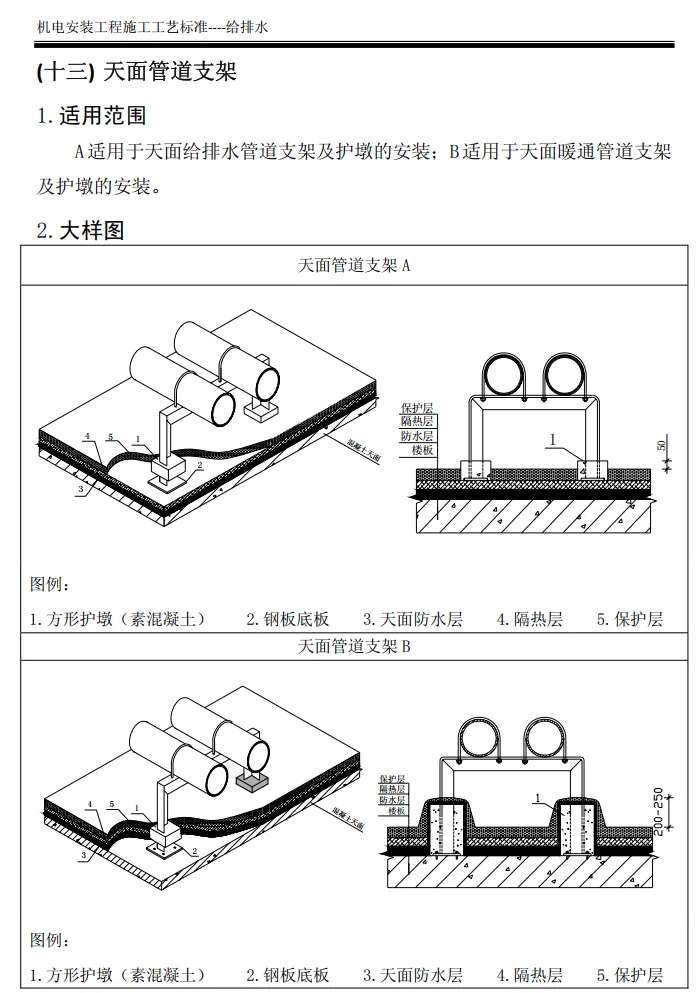

13天面管道支架隔热层前置连接板，护墩高200~250mm，防水包裹

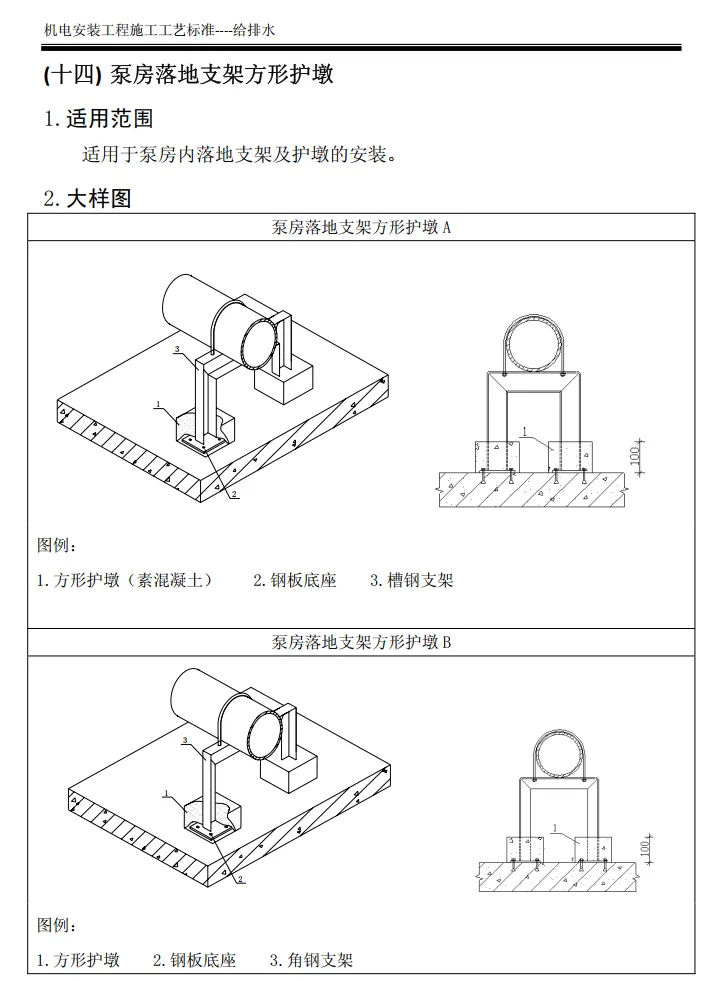

14泵房落地支架方形护墩膨胀螺栓固定，护墩泄水坡度5%，多管参照执行

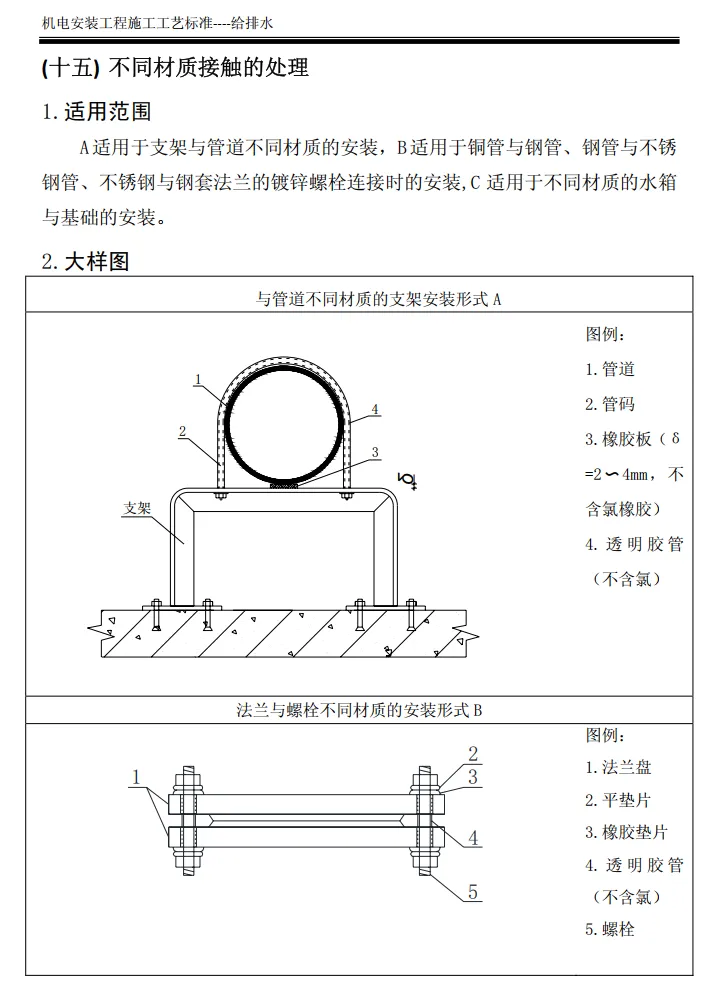

15不同材质接触的处理管码套透明胶管，加不含氯橡胶板隔离，水箱加石棉垫

三、仪表与连接件

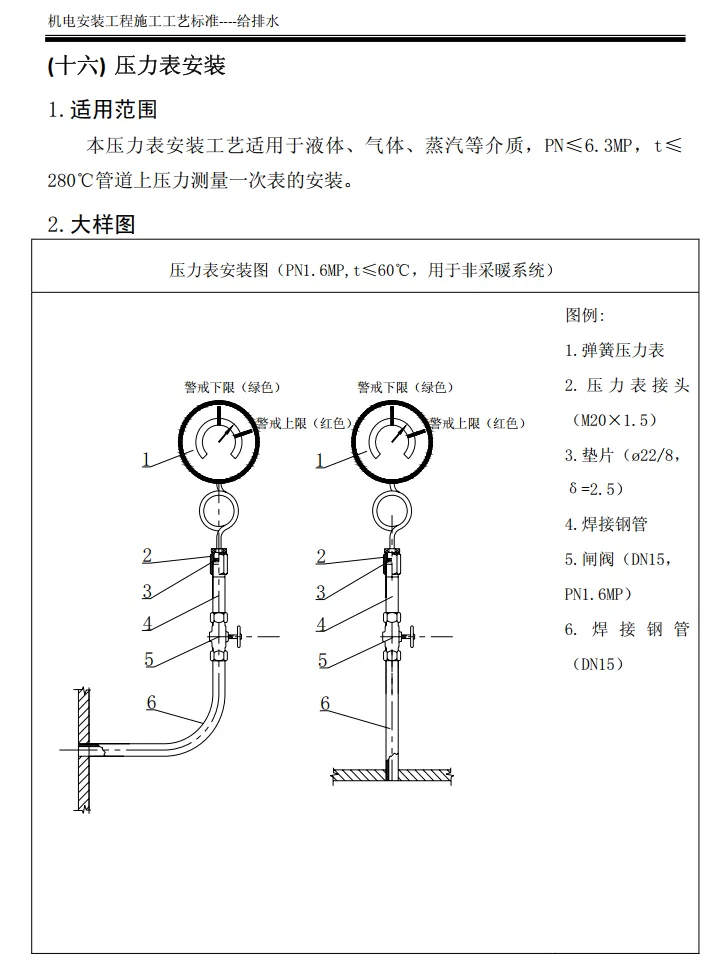

16压力表安装表弯(环形/U形)，安装高度1.2~1.8m，取压点避开弯头、节流件

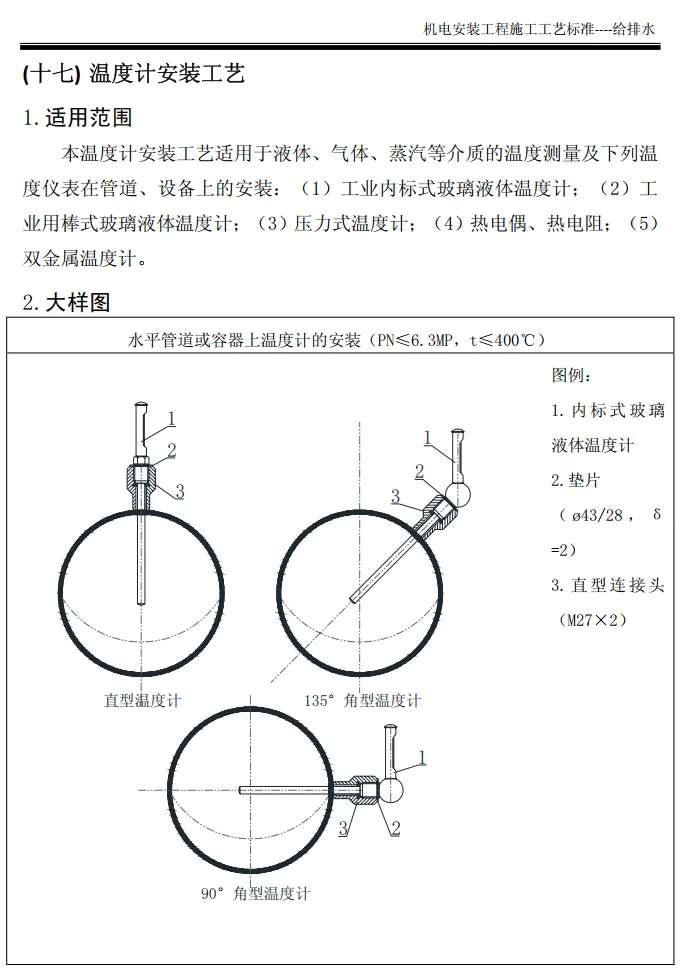

17温度计安装直管段安装，最小管径DN50~DN150，倾斜45°逆流

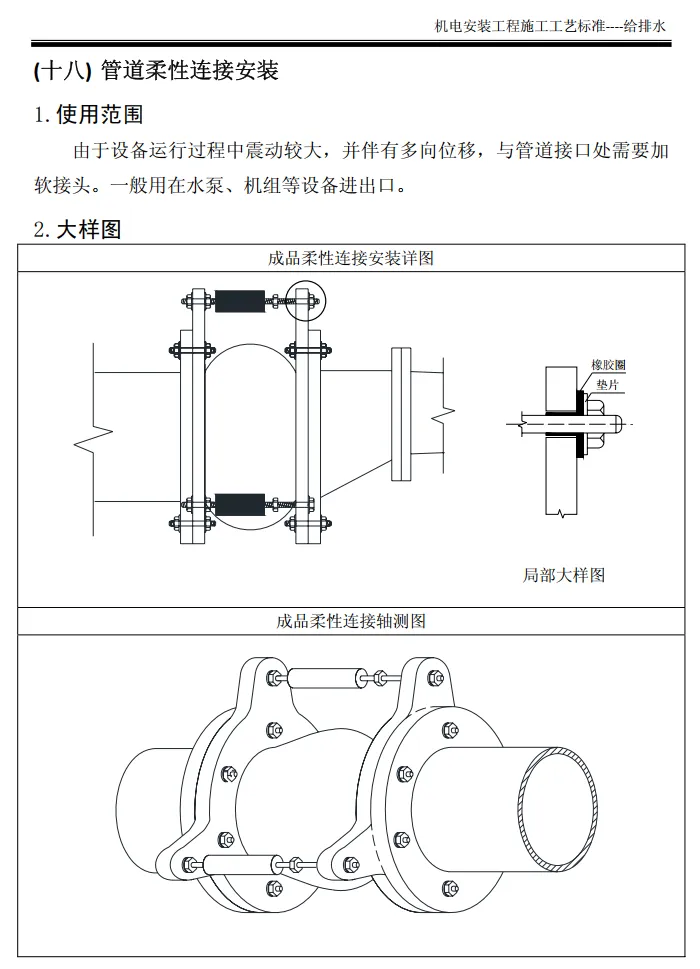

18管道柔性连接橡胶软接头自然状态，设限位装置，法兰拉筋加固

四、设备安装

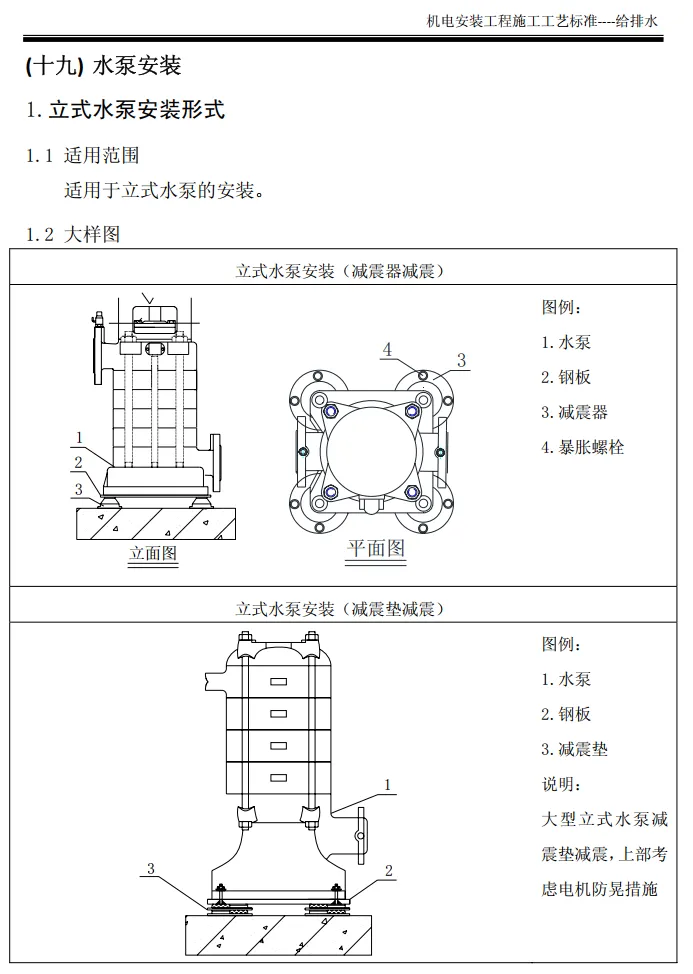

19水泵安装立式泵用整体槽钢基础，不宜用弹簧减震器;潜污泵软接/耦合安装，阀门高度1.2m

下载方式

文章获取方式：关注公众号，机电探索者主页，发消息，聊天窗口

输入关键词：

****************************

机电安装工程施工工艺标准给排水篇

****************************

素材转载为分享技术知识，如有侵权等请联系我们，立即删除！
