1.1 技术参数
1.1.1 吊装技术参数

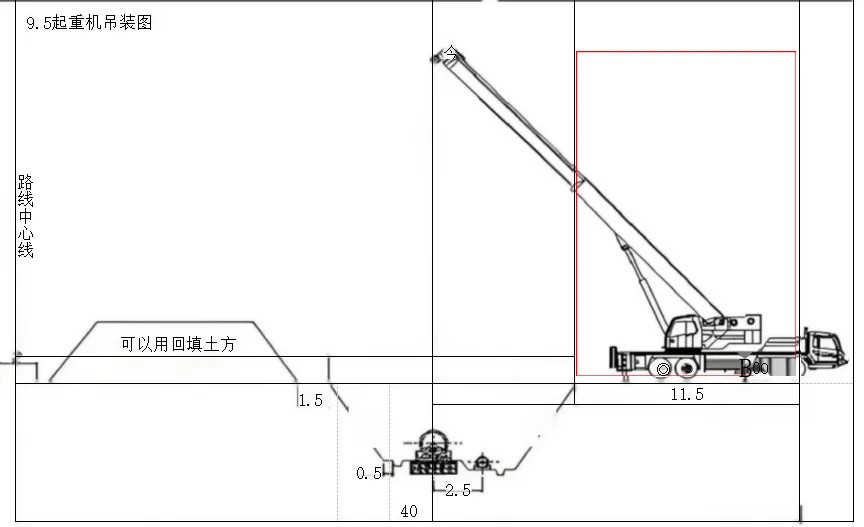

根据管道重量、起升高度和作业半径等参数，本工程统一采用QY25汽车起重机完成全部吊装作业。QY25最大额定起重量25t，最大起升高度32m，配备可伸缩液压支腿系统。吊装技术参数详见表4.1-1。
技术适应性说明： 雨水管道最大单件重量2500kg(2.5t)，QY25起重机在该作业半径下的额定起重量为3.2t，安全系数1.28，符合《起重机安全规程》。支腿跨距扩展至6.2m，吊臂采用25m主臂+7m副臂组合，满足复杂空间吊装需求。
2.1.2 地基承载力要求
2.1.2.1 吊装点地基承载力验算
(1) 荷载分析以最不利D1000钢筋混凝土管为验算对象，单管重量取30kN(≈3000kg，保守考虑)，动载系数1.3，总荷载 P = 1.3×30 = 39kN。吊车自重约200kN(20t)，支腿数量4个，管道荷载由单侧支腿承担，单腿最大压力 F = 200kN/4 + 39kN = 89kN。
(2) 地基承载力初步验算支腿垫板尺寸0.5m×0.5m，接触面积A=0.25m²，基底压力 σ = F/A = 89kN / 0.25m² = 356kPa。根据地勘报告，场区地基承载力特征值 fak=90kPa，σ=356kPa > fak (不满足)。
(3) 解决措施及复核① 增大支腿垫板面积：采用1.0m×1.0m垫板，面积A'=1.0m²，压应力 σ' = 89kN / 1.0m² = 89kPa ≤ 90kPa，满足要求。② 地基处理：铺设20cm厚碎石垫层或铺设厚钢板，使地基承载力提高至120kPa以上，安全储备充足。
✔ 安全校核结论：通过增大支腿垫板尺寸（1.0m×1.0m），基底压力89kPa ≤ 地基承载力90kPa，满足规范要求。
3、计算书及相关图纸
3.1 吊索强度计算
3.1.1 已知条件单根雨水管重量 G = 2500kg × 9.8m/s² = 24500 N；吊索数量：2根；吊索与垂直方向夹角 θ = 30°。

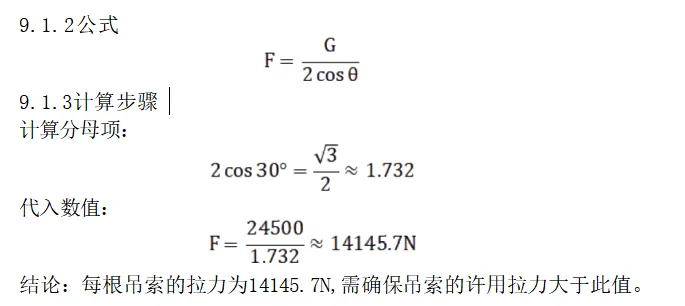

3.1.2 计算公式
3.1.3 计算步骤2cos30° = 2×0.866025 = 1.73205，代入数值：F = 24500 / 1.73205 ≈ 14145.7 N。结论：每根吊索的拉力为14.15 kN，选用吊索时需确保许用拉力大于此值（建议安全系数≥6，破断拉力≥85kN）。
3.2 支腿压力计算（力矩法）
3.2.1 已知条件起重机自重 G₁ = 25000kg × 9.8 = 245000 N，重心到支腿距离 L₁=2m；吊臂重量 G₂=5000kg×9.8=49000N，吊臂重心到支腿距离 L₂=6m；被吊物重量 G=24500N，吊物重心到支腿距离 L₃=10m；支腿跨距 L=5m。

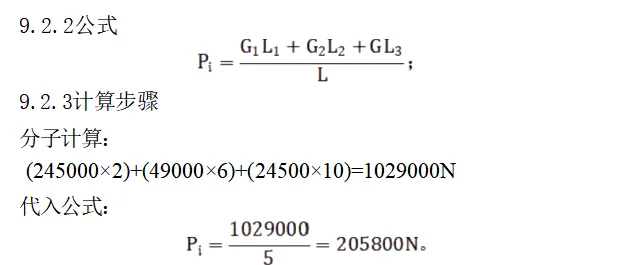

3.2.2 公式 (单支腿最大压力)
3.2.3 计算步骤分子计算：(245000×2) + (49000×6) + (24500×10) = 490000 + 294000 + 245000 = 1,029,000 N·m。代入公式：P₁ = 1029000 / 5 = 205800 N ≈ 205.8 kN。结论：单支腿压力为205.8kN，QY25起重机支腿许可承载能力通常≥250kN，满足安全要求。

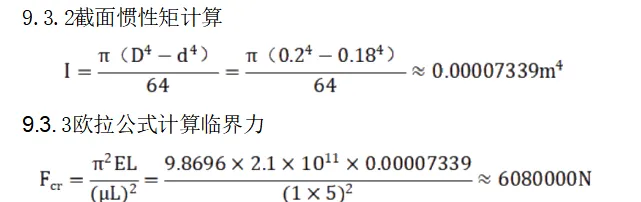

3.3 临时支撑稳定性校核（欧拉公式）
3.3.1 已知条件钢管支撑材质弹性模量 E=210 GPa = 2.1×10¹¹ Pa；钢管外径 D=0.2m，内径 d=0.18m；支撑长度 L=5m；长度系数(两端铰支) μ=1。
实际支撑所受轴向压力预估≤100kN，远小于临界力608kN，支撑稳定性满足要求，安全储备充足。
4.4 地基承载力深度验算（补充校核）
根据原始计算资料，考虑支腿压力扩散后，基底面积折算0.35m×0.35m时基底应力为40.9kPa，小于地基承载力90kPa；结合9.1~9.3措施，现场采用1.0m×1.0m钢板或混凝土垫块，并局部换填碎石，保证地基承载力不低于120kPa，吊装作业安全可靠。
