推荐8个PCB器件3D封装下载网站和使用方法

在做PCB设计时，有时候需要导入器件的3D格式文件。除了可以采用封装向导直接生成器件3D封装外，还有一种简便的方法就是直接到网上下载，下面介绍8个网站提供大家参考。

1. https://www.3dcontentcentral.cn

3D ContentCentral 是由 SOLIDWORKS公司运营的一个‌免费的在线服务平台‌，专注于为工程师和设计师提供‌海量且多样化的 2D 和 3D CAD 模型资源‌。

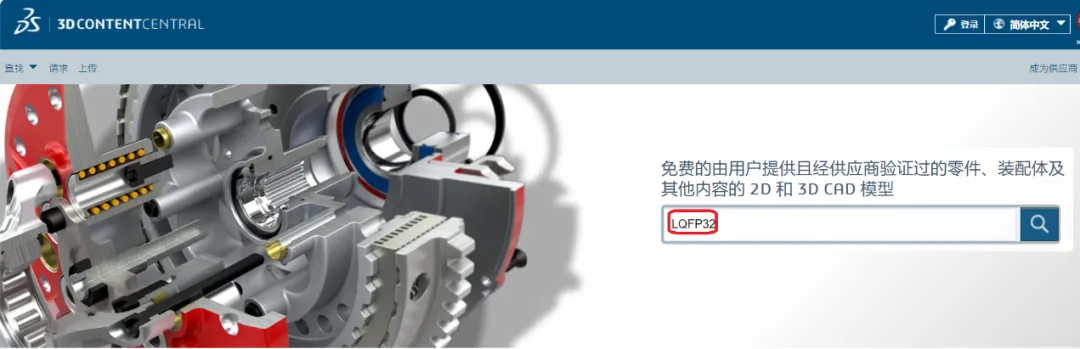

打开网站后，在搜索框输入自己需要的封装，比如：LQFP32

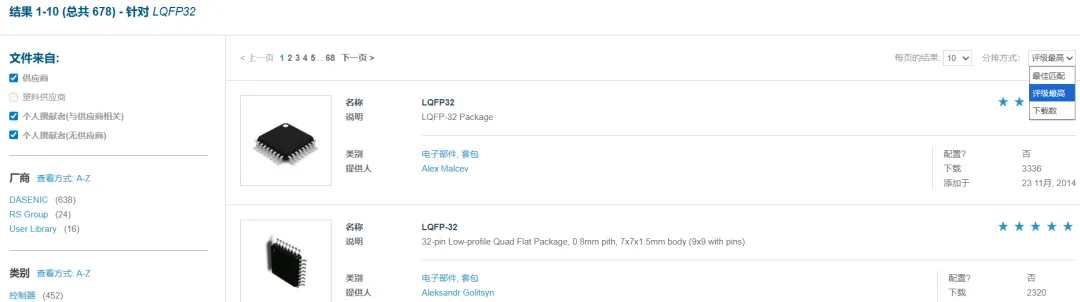

弹出如下搜索结果，显示有678个搜索结果（只有部分结果有效）。这个时候你可以根据自己的喜好选择排列方式，下图为按评级最高选择：

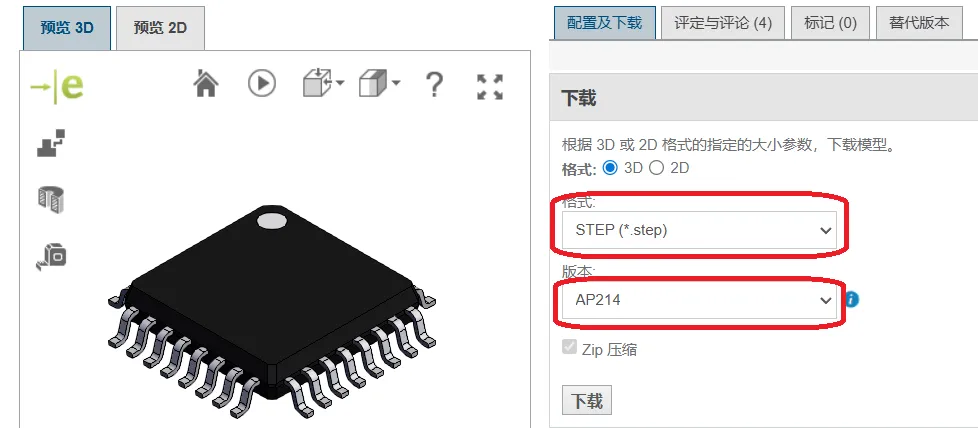

点击第一个器件，选择格式为“.step”格式，版本选择AP214：

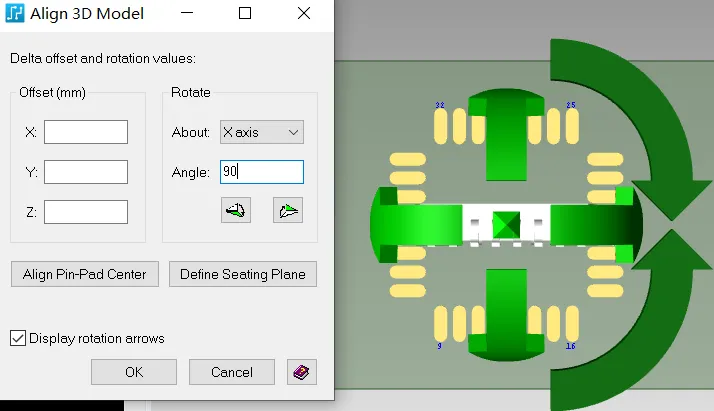

器件下载后，在导入PADS时，某些器件导入后是和PCB板垂直的，需要手动旋转90度。

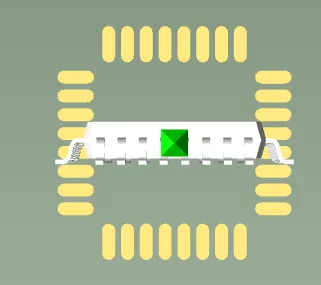

显示如下图：

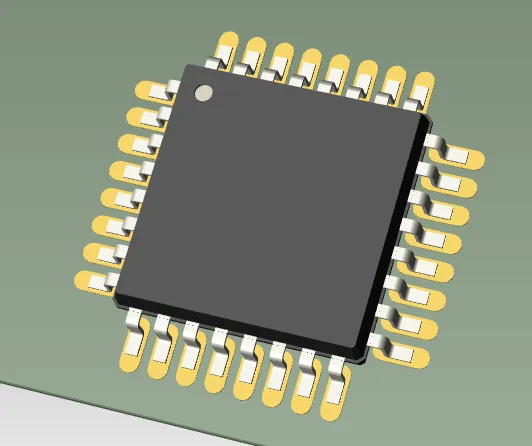

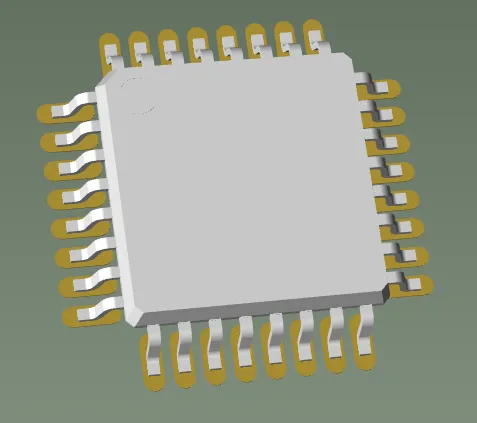

如果不喜欢上面的器件显示效果，可以换一个，比如下面这种，显示颜色更符合实际效果：

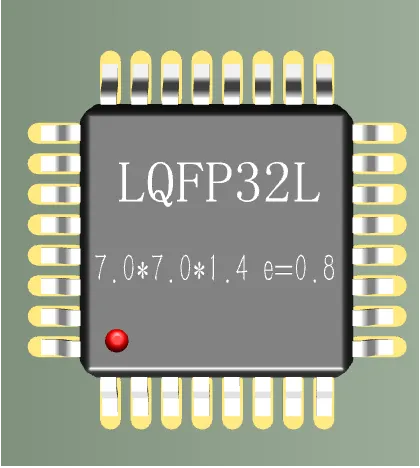

或者下面这种，把丝印也放上去了。

2. https://kicad.github.io/packages3d/

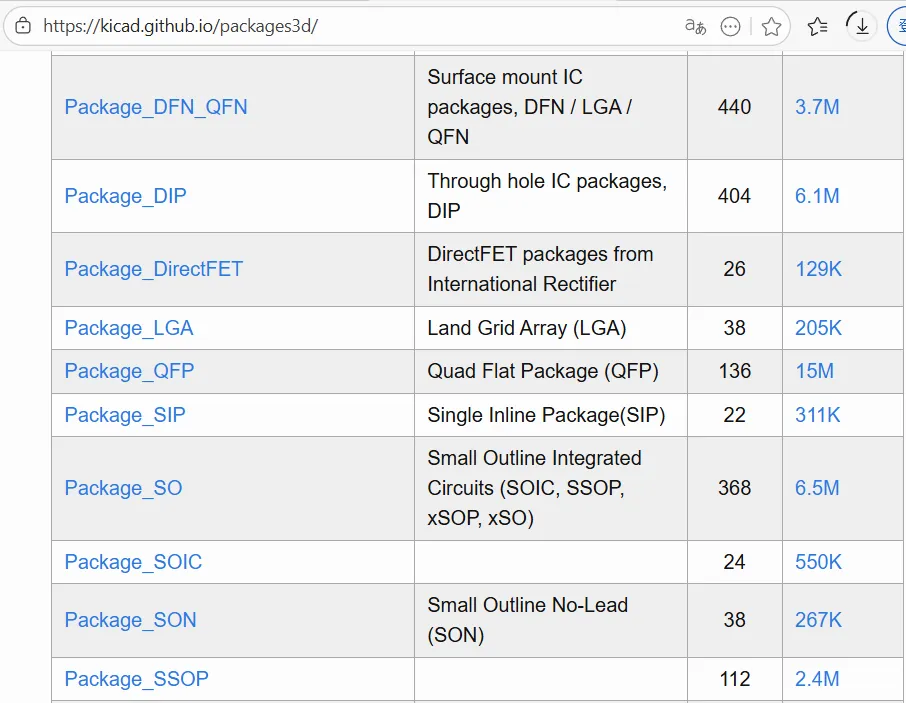

‌kicad.github.io‌ 上的 3D 模型库专为 ‌KiCad 5.x‌ 设计，虽然与 ‌6.x 及更高版本不兼容‌。但这个网站的3D文件按器件分类打包成一个文件，不需要一个一个器件的去下载，效率比较高。截取了部分器件列表如下：

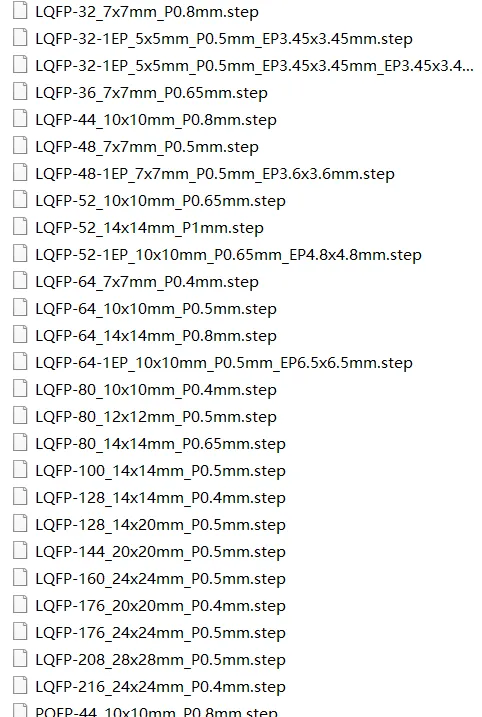

打开QFP 3D文件包，截取部分STEP格式器件显示如下：

在PADS环境导入LQFP32 3D文件显示如下，没有任何问题。

如果你还觉得分类下载比较麻烦，可以把所有器件一次完整下载（文件大小：675M），链接如下：

https://gitlab.com/kicad/libraries/kicad-packages3D/-/archive/master/kicad-packages3D-master.zip

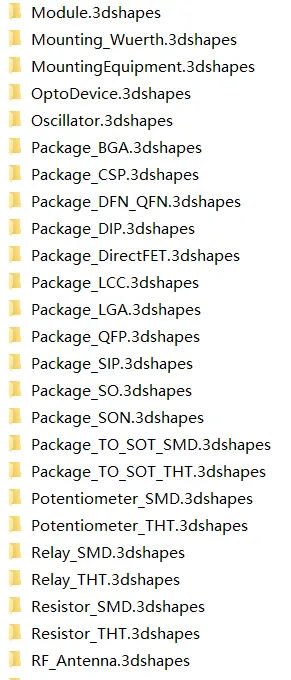

看了一下，这个文件包括了106种类型的器件文件夹，截取部分显示如下：

3. https://www.mouser.cn/

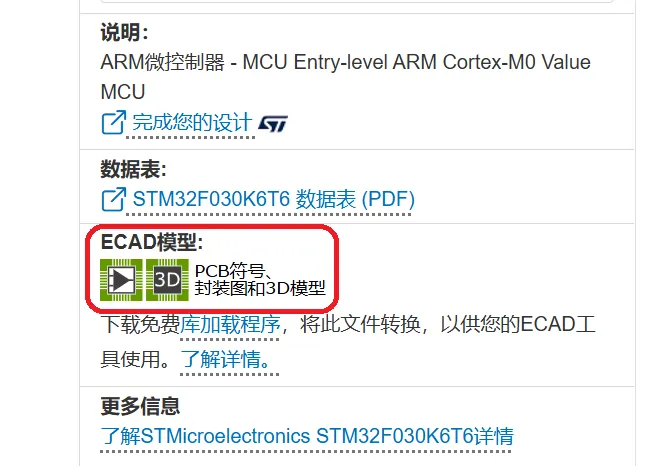

该网站为 ‌Mouser（贸泽电子）‌ 的官方网站，是一家专注于电子元器件分销的在线平台。进入网站后输入你使用的器件型号，比如“STM32F030K6T6”，找到ECAD模型。

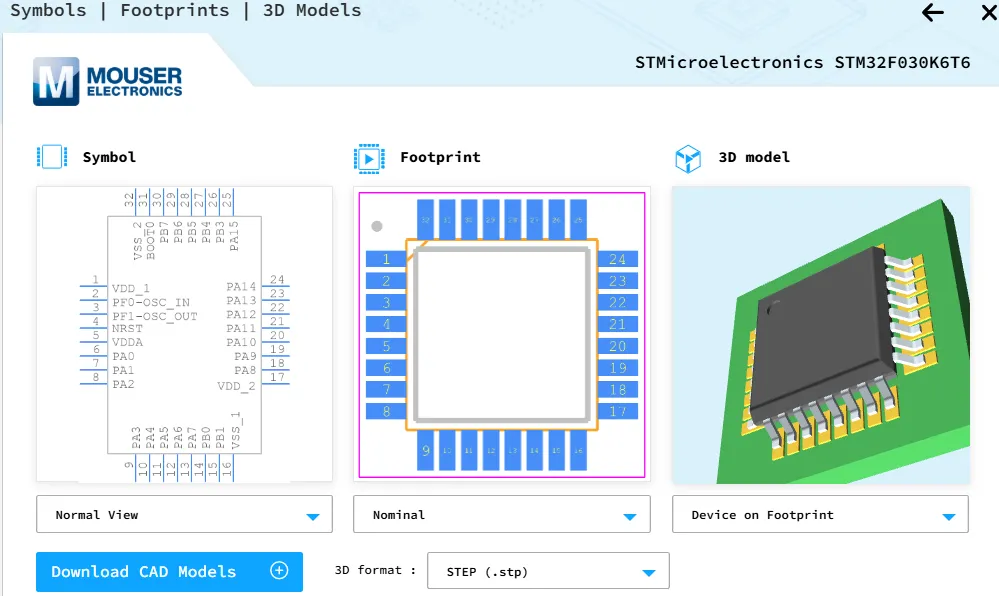

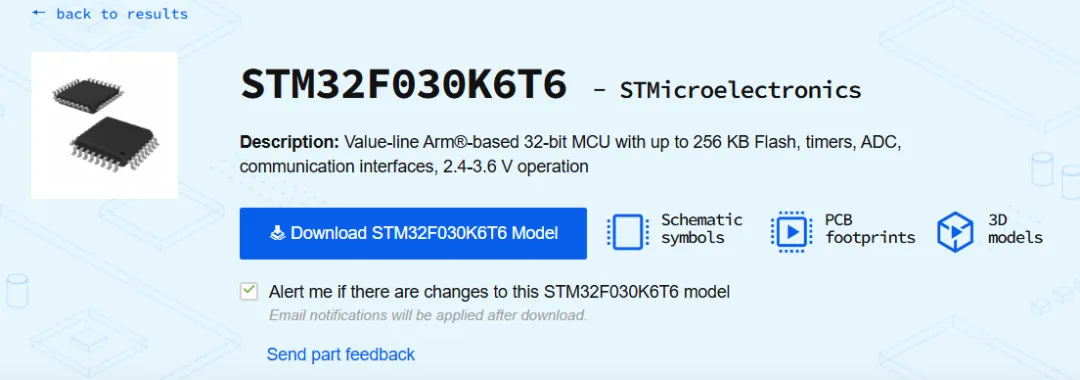

点击后显示界面如下，选择下载即可。

4. https://www.samacsys.com/component-3d-models-free/

‌SamacSys‌ 是一家为电子工程师提供免费电子元器件符号、PCB封装和3D模型的全球领先服务商，其资源兼容主流EDA设计工具，可大幅提升电路设计效率 。

进入网站后输入器件型号，然后下载3D文件，如下图：

5. https://www.ultralibrarian.com/

Ultra Librarian 是一个面向电子设计工程师的在线平台，提供海量的免费电子元件 CAD 模型库和相关设计资源，旨在帮助用户更快、更好地构建产品。提供超过 ‌1600 万‌ 个经过验证的‌符号、封装和 3D 模型‌。

6. https://www.snapeda.com/

www.snapeda.com 是 ‌SnapMagic Search‌（原 SnapEDA）平台的官方网站。这是一个面向电子工程师的在线资源库和社区平台。提供数百万个电子元器件的免费符号（Symbols）、封装（Footprints）和3D模型，帮助工程师加速产品设计。

7. https://iclib.cn/

IC封装网（iclib.cn）是一个专注于PCB设计的资源平台，由凡亿PCB运营，提供免费的元器件数据手册、封装库和3D库下载服务。

8. https://lceda.cn/page/download

立创EDA具有丰富的器件库文件，3D文件可以间接下载。

方法如下：

1）在立创EDA专业版中，打开包含3D模型的PCB工程，点击“文件”→“导出”→“3D文件”，选择STEP格式导出，保存为.step文件。

2）处理3D文件

若导出的3D文件包含PCB基板，需使用3D建模软件（如FreeCAD、SolidWorks）提取纯元器件模型，去除基板部分。

如果觉得上述方法太麻烦，也可以安装工具软件（lceda_step_dowloader）直接下载器件3D文件，有兴趣的也可以尝试一下。
