水电安装规范

电气工程线路敷设方式标注

2008年11月07日 星期五 上午 10:18

一、水电安装规范

1)布线的原则：横平竖直，能走明线的地方就不要开槽，能围大弯就不追求横平竖直，能打穿墙孔就绝不绕线。使用专用PVC阻燃型电线管，线管在线槽中必须固定，线盒与线管相接时应使用锁母，直管每隔80公分使用一个管卡，拐角处每隔20公分使用一个管卡。

    2) 插座在墙的上部，在墙面垂直向上开槽，至墙的顶部安装装饰角线的安装线内，如果是在墙的下部，垂直向下开槽至安装踢脚板的底部，开槽深度应一致，槽线及顶直应先在墙面弹出控制线后，再用切割机切割墙面，用机器开槽。

    3) 使用PVC管，在弯管时用弹簧现弯，不得使用90度弯头及三通，线路安装时必须加护线套管，采用胶粘进行连接，套管边接应紧密、平直、平顺。

4) 导线装入套管后，应使用导线固定工具，先固定在墙面及墙内后，再抹灰隐蔽。

5) 严禁线管直接铺设在复合板下面，（在这一点上我们目前没有做的很好，以后我们会和客户交流好，复合地板一定要进行开槽处理。）在实木地板下的线管必须有加固措施。

6) 严禁线管铺设在厨房，卫生间地面上，防止水渗入线管内。

7) 穿入线管的导线不应大于线管的孔面积40％，管内导线不得有接头，不同用途的导线严禁混穿于一根线管内。

8) 导线进入线盒必须保证留有一定的长度，留有10～15厘米，音响留100厘米，穿软管以便进行开关.插座的安装维修。

9) 装水管距离墙面应为1.5公分，左热右冷，间距15公分中。

10) 电线与水管平行距不应小于30公分，交叉.过桥距不应小于10公分。

    11) 电线点与点不能有接头，吊顶内的暗线必须有阻燃管保护。

    12) 水电验收合格后，方可粉平线槽，墙槽应用1：3水泥砂浆填补密实（应分两次粉平墙面。）

二.强电系统施工工艺要求

    1) 每户应设置分户配电箱，配电箱安装位置，应安装在易操作位置，便于日常维修。

    2) 配电箱内应设漏电断路器，漏电动作电流应不大于30mA有过负荷、过电压保护功能，并分数路出线，分别控制照明、空调、插座等，其回路应确保负荷正常使用。箱体的底面离地面高度变宽宜1.8米。原配电箱位置一般不可移位，若需移位要加过渡盒，并与设计，监理确定方案，在监理指导下方能进行施工。

    3) 电路排布为：空调一路，照明为一路，厨房插座为一路，（厨房、卫生间单放插座 ，卫生间用电设施及卫生间插座为一路，除厨，卫以外的所以普通插座为一路，不同的房型均可参照以上的办法。

    4) 两路线的零线，地线不能共用。两路线不能穿同一管内，电线和暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm。

    5) 入户总开最少为60A以上，客厅和空调最好为40A。

    6) 卫生间安装浴霸的应单独分路，线直径为2.5mm平方，卫生间内安装电水器时应单独分路，视容量大，小确定用线截面，一般为2.5mm平方4mm平方左右。

    7) 厨房用电：厨房需要单独分路导线径2.5mm平方.

    8) 普通插座与灯具超过25只的需增加分路进行控制。

    9) 导线色标：配电箱及各回路配线均需规范要求进行分色。

    10) 配线时，相线与零线的颜色应不同，同一住宅相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）必须用黄绿双色线。穿入配管导线的接头应设在接线盒内，接头搭接应牢固，绝缘带包缠应均匀紧密。

三.弱电系统施工的技术施工要求

    1) 电话必须使用专用电话线穿线管敷设，不能与其他线混穿一管。

    2) TV有线电视线必须采用符合要求的同轴电缆线（宽频7.5II），并严禁对接，有线网络线的弯曲半径或=8D（R为64MM）。

    3) TV有线电视线严禁与网络线混穿一管。

    4) 强弱电严禁在同一根管内铺设，不得接入同一个接线盒。

    5) 强弱电线管间距要大于15mm。电话线、电视线等信号线不能和电线平行走线。

    6) 四终端以下的安装，应采用分频器（分配器）。分配必须安装在120型的大方线盒内（TV盒）减少电平信号的损失，同时又便于维修。

    7) 进行通电实验，检查所有电器元件的工作状态功能是否正常。

    8) 留足音响线出口的长度方便以后移位（应留足1米距离），并保护。

9) 电工工作时必须穿绝缘鞋，必须两人以上操作，严禁穿短裤进行工作。

 四.灯具的安装工艺要求

    1) 灯具的安装最基本的要求就是牢固。

2) 室内安装壁灯、床头灯、台灯、落地灯、镜前灯等灯具时，高度低于2.4m及以下的灯具的金属外壳均应接地可靠，以保证使用安全。

3) 卫生间及厨房装矮脚灯头时，宜采用瓷螺口灯头接线，相线（开关线）应接在中心触点端子上，零线接在螺纹端子上。

4) 台灯等带开关的灯头，为了安全，开关手柄不应有裸露的金属部分。

5) 装饰吊平顶安装各类灯具时，应按照灯具的安装说明的要求进行安装灯具重量大于3kg应采用预埋吊钩或从屋顶用膨胀螺栓直接固定支吊架安（能用吊平顶吊木龙骨支架安装灯具）。不得挂在相邻的水管、电管上，必须独立吊挂。从灯头箱盒引出的导线应用软管保护至灯位，防止导线裸露在平顶内。

    6) 轻型灯具，可吊挂在原有或有附加大、中龙骨上，但必须做加固处理。严禁吊挂在空调风管、水管和电管上。

    7) 成排灯具必须横平竖直，允许偏差不大于3mm.

    8) 在吊平顶内与灯具连接的导线，必须有软管保护，不得裸线。

五.开关、插座安装工艺要求

    1) 根据设计和客户方案要求确定开关、插座、灯具的相关位置。

2) 插座、开关安装牢固，四周无缝隙；面向电源插座的相线和零线的位置右相左零，有接地孔的插座，其他线插应为上方位置，接地应可靠。

    3) 插座离地面应不低于200mm。同一室内安装的插座应采用防触电保护措施的插座；成排安装的插座高低不应大于2mm。

    4) 开关、插座整洁无污迹。1.5m以下安装的插座应采用防守触电保护施的插座；线盒内导线应留有余量，长度宜为150mm。接线时相线进开关，零线直接进灯头，螺口灯头相线不应接外壳。

    5) 照明灯开关距地面高度宜为1.3m，开关、插座距门口为150-200mm，开关不宜装在门后。

    6) 出水口大案下方不要有插座和开关，左右距离有20mm。

    7) 开关位置应与灯头位相对应，同一室内开关方向应一致。

    8) 暗盒要平整，不能超出墙平面，安装在木质材料上的开关、插座的接线盒要接至面板底。线管要低于墙平面，与暗盒连接用暗盒螺母，开关、插座分别要在同一水平上。

成品保护：

 1) 安装开关、插座时不得碰坏墙面，要保持墙面的清洁。

2) 开关、插座安装完毕后，不得再次进行喷浆，以保持面板的清洁。

    3) 其它工种在施工时，不要碰坏和碰歪开关、插座。

 应注意的质量问题：

    1) 开关、插座的面板不平整，与建筑物表面之间有缝隙。应调整面板后在拧紧固定螺丝，使其紧贴建筑物表面。

    2) 开关未断相，插座的相线、零线及地线压接混乱，应按要求进行改正。

    3) 多灯房间开关与控制灯具顺序不对应。在接线时应仔细分清各路灯具的导线，依次压接，并保证开关方向一致。

    4) 固定面扳的螺丝不统一（有一字和十字螺丝）。为了美观，应选用统一的螺丝。

    5) 同一房间的开关、插座的安装高度这差超出允许偏差范围，应即时更正。

    6) 开关、插座箱内拱头接线，应改为鸡爪接导线总头，再分支导线接个开关或插座端头。或采用LC安全型压线帽压接总头后，再分支进行导线连接。

六、卫生洁具安装工艺要求

1) 卫生器具外表面洁净无损坏，安装牢固平稳，不得松动；各连接处应密封无渗漏；阀门开关灵活。安装完毕后进行不少于2小时盛水试验无渗漏，盛水量分别如下：便器高低落水箱应盛至板手以下10MM处；各种洗涤盆、面盆应盛至溢水口；浴缸应盛至不少于缸深的三分之一。

    2) 坐便器安装；安装前必须检查坐便器有无破损、裂纹，进水孔与排水口应通畅，不符合质量要求的不应盲目安装。坐便器应安装平稳、端正，位于厕所隔间中，位置应正确，并用水平尺度调整平面水平。

    3) 地漏安装：地漏应安装在地平最低外，其标高不应超出地面，最低不得低于地面以下5MM。

    4) 蹲式大便器排水孔的中心纵向距离墙体面不小于540mm：坐式大便器排水孔的中心纵向距墙体面不小于420mm，坐面距地面的高度300mm:洗脸池安装：洗脸洗手盆盆口边距地约800mm；浴盆的上口边距地面不大于520mm.

    5) 洗脸池安装：洗脸池台盆上口距地800MM，台盆安装支架上应接触严密，不得有松动。台盆应用水平尺校正，水平偏差小于等于2MM。三角阀门和脸盆龙头连接采用钢管收紧。

    6) 卫生器具的给水连接管不得有凹凸弯偏等缺陷。

    7) 卫生器具固定应牢固。不得在多孔砖或轻型隔墙中使用膨胀螺栓固定卫生器具。

    8) 卫生器具及各种给水管在穿过楼层时周边应作防漏处理，检查合格后放可进入下道工序施工。

    9) 洁具在搬运和安装时要防止磕碰。稳装后洁具排水口应用防护用品读堵好，镀铬零件用纸包好，一免堵塞或损坏。

    10) 在釉面砖、水磨石墙面剔孔洞时，宜用电钻或先用小錾子轻剔掉釉面，待剔至砖底灰层处放可用力，但不得过猛，以免将面层剔碎或震成空鼓现象。

    11) 洁具稳装后，为防止配件丢失或损坏，配件应在竣工前统一安装。

    12) 安装完的洁具应加以保护，防止洁具瓷面受损和整个洁具损坏。

    13) 通水试验前应检查地漏是否畅通，分户阀门是否关好，然后按层段分房间逐一进行同水试验，以免漏水使装修工程受损。

    14) 在冬季室内不通暖时，各种洁具必须将水放净。存水弯应无积水，以免将洁具和存水弯冻裂。

15）冷、热水龙头中的热水龙头应安装在左侧。电热水器应有接地保护装置，初用时应排除胆内空气，注满水后方可通电启动。

应注意的质量问题：

 1) 座便器不平，左右倾斜。原因：稳装时，正面和两侧垫砖不牢，焦渣天填充后，没有检查，抹灰后不修理，造成高水箱与便器不对中。

  2) 高、低水箱拉、拖把不灵活。原因：高、低水箱内部配件安装时，三个主要部件在水箱内位置不合理。高水箱进水、拉把应放在水箱同侧。以免使用时互相干扰。

3) 零件镀铬表面被破坏。原因：安装时使用管钳。应使用平面扳手或自制扳手。

 4) 坐便器与背水箱中心没对正，弯管歪扭。原因：划线不对中，便器稳装不正或先稳背箱，后稳便器) 坐便器周围离开地面。原因：下水管口预留过高，稳装前没修理。

 6) 立式小便器距墙缝隙太大。原因：甩口尺寸不准确。

7) 洁具溢水失灵。原因：下水口无溢水眼。

 8) 通水之前，将器具内污物清理干净

水电安装的基础知识

一、强电系统施工的技术要求：

     1. 配电箱安装位置：应安装在通风易操作位置，便于日常的操作及维修，箱体的底边离地面高度宜为1.8米。原配店箱位置一般不可移位，若需移位要加装过度盒并由设计、施工员确定方案，在施工员指导下进行施工。

     2. 检查漏电保护器和空气开关：对漏电保护开关进行检查，漏电30mA能动作切断电源，动作时间应≤0.1S。对空气开关的数量及容量进行检查，如不能满足使用要求的必须更换或增加。照明用电必须单设一个两极的短路保护器且不受漏电保护器总开关的控制。空调、吸尘器等15A以上的插座和一般常用的10A五孔插座，除有一个单极的短路空气开关控制外，还必须受总开关漏电保护器的控制。

     3. 空调：2匹机（含2匹）以下的电源线为4mm2插座为16A。3匹机电源线为4mm2。5匹以上的空调柜机必须用三相五线制的动力电且主线必须为至少6mm2的多股软线，强调接地线连接。

     4. 卫生间安装浴霸的应单独分路导线直径为2.5mm2，水源旁插座采用防溅式。厨房需单独分路导线直径为2.5mm2（若有大功率电器需增加导线截面积）。

     5. 插座与灯具数量超过25只的需增加分路进行控制，凡有特殊用途的如电脑、电加热器、音响电源宜用带保险丝的插座。

     6. 房屋建筑使用时间超过5年以上，电气线路必须全部进行更新。5年以下的经测试线径：照明≥1.5mm2、空调≥4mm2、插座≥2.5mm2及绝缘状态绝缘阻值＞5M?一般可以利用。

7. 凿线槽、开关、插座、线盒孔、排管穿线的施工要求：

⑴管布线的原则：横平竖直，凿好管线槽排入专用阻燃型电线管，管壁＞1.5mm。线管在线槽中必须用木橛进行固定，线盒与线管相接，应使用锁扣锁紧。导线必须待线管铺设好后穿入，开槽深度为管径的1.5倍。

⑵管铺设尽可能减少弯曲次数，管路超长必须加设过度线盒，弯管必须用弹簧现弯，不得使用90弯头及三通，线管连接采用束节胶粘进行连接。

⑶严禁线管直接铺设在复合地板、地毯下和厨房及卫生间的地砖下，铺设在地板下的线管必须有固定措施。

⑷入线管导线的总截面不应大于线管孔有效面积的40％，管内布线根据使用要求，总数≤3根，管内不得有接头，扭接。

⑸线进入线盒必须保证有一定的长度，不得＜150mm以便进行开关、插座的安装维修及今后的导线更换。 ⑹线色标：配电箱及各回路配线均需按要求进行分色。L1相为黄色、L2相为绿色、L3为红色、中性线（N）为黑色、接地线（PE）为黄绿双色线、灯头线为白色。

⑺地线（PE）截面的要求：相线截面积在16mm2以下PE线截面积与相线截面积相同。16m2以上的PE线截面积为相线的一半。

二、 弱电系统施工的技术要求：

     1. 电话线必须使用专用电话线穿管进行铺设，进户路数必须要求≥2路线，不足路线应予补足。

     2. 有线电话闭路线必须采用符合要求的同轴电缆线（宽频为5?），并严禁对接。

     3. 注：有线网络路的弯曲半径必须≥8D（R为64mm）。

三、 电气开关、插座的安装定位：

     1、 开关安装位置离地面高度宜为1400mm左右，安装在门边的开关与门框距约为150—200mm。儿童房开关高度宜为1000mm。

     2、 插座安装位置应离地面高度为300mm，插座接线应上为接地、左零、右相。开关、插座等器件应安装牢固、端正，与墙体间隙≤1mm，同一室内安装高度差≤5mm。导线与暖气、热水、燃气管道间的间隔平行时应≥300mm，交叉时应≥100mm，电气开关接头与燃气管间距离≥300mm。

     3、 开关、插座的面板必须待油漆全部结束后进行安装。

4、安装电源插座时，应左零右相（火），上方为地线。火线进开关，零线进灯头。“L”为火线；“N”为零线。

四、 吊平顶内的线路排放要求：

     1. 吊平顶内的各种强、弱线严禁裸露，必须穿管排放，应将线管固定在吊架及木龙骨上。

2. 必须做到一只灯配一只接线盒，接线盒的设置位置应便于维修，并加盖板。导线穿软管接至灯位，其长度不得超过1m。相线进开关，零线进进灯头。强、弱电的导线均不得吊平顶内出现裸露。

五、 灯具的安装要求：

     1. 灯具必须待施工全部结束后进行安装，灯具安装必须符合牢固、安全的要求。

     2. 吊灯安装严禁使用木橛进行固定，必须采用膨胀螺栓或美固钉进行固定，安装在面积较大厅中的吊灯宜采用双路开关进行控制。

     3. 日光灯安装时必须在灯架底部作防火绝缘处理，具体方法为：日光灯底部加小块长条瓷砖或加小块长条面石膏板作绝缘及防火层，特殊条件下必须垫加绝缘板。

     4. 包胶布时，先包2层防水胶带，再包2层绝缘胶带。

六、 其他注意事项：

 1. 现场严禁带电头裸露，严禁用铁钉、线头等直接插入插座取电。

  2. 拆墙施工前对前墙面开关、插座、过度盒、网线、电话、TV等做一定了解，防止造成不必要的损坏（建议与物业协调），并断开配电箱总电源。

  3. 电气完工后由电工施工员绘制出电路图（电气排列平面图、系统图、图例）。

     4. 通电施工操作时应穿好绝缘鞋，必须两人以上操作，严禁穿着短衣裤进行工作。

家用断路器空气开关的选择

断路器，全称自动空气断路器，也称空气开关，是一种常用的低压保护电器，可实现短路、过载等功能。断路器在家庭供电中作总电源保护开关或分支线保护开关用。当住宅线路或家用电器发生短路或过载时，它能自动跳闸，切断电源，从而有效的保护这些设备免受损坏或防止事故扩大；家庭一般用二极（即2P）断路器作总电源保护，用单极（1P）作分支保护；断路器的额定电流如果选择的偏小，则断路器易频繁跳闸，引起不必要的停电，如选择过大，则达不到预期的保护效果，因此家装断路器，正确选择额定容量电流大小很重要。

一般小型断路器规格主要以额定电流区分，有6A，10A，16A，20A，25A，32A，40A，50A，63A，80A，100A等；那么一般家庭如何选择或验算总负荷电流的总值？

1、首先计算各分支电流的值

①纯电阻性负载，如灯泡，电热器等用注明功率直接除以电压即的，

公式I=功率/220v；

例如20w的灯泡，分支电流I=20W/220=0.09A

电风扇、电熨斗、电热毯、电热水器、电暖器、电饭锅、电炒锅、吸尘器、空调等为纯电阻性负载。

②感性负载，如荧光灯，电视机，洗衣机，等计算稍微复杂，要考虑消耗功率，具体计算还要考虑功率因数等，为便于估算，笔者给出一个简单的计算方法，即一般感性负载，根据其注明负载计算出来的功率再翻一倍即可，例如注明20W的日光灯的分支电流I=20W/220v=0.09A，翻倍为0.09A×2=0.18A（比精确计算值0.15A，多0.03A）

日光灯、电冰箱、电视等划为感性类

2、总负荷电流即为各分支电流之和；知道了分支电流和总电流，就可以选择分支断路器及总闸断路器、总保险丝，总电表以及各支路电线的规格，或者验算已设计的这些电气部件的规格是否符合安全要求；

还有：为了确保安全可靠，电气部件的额定工作电流一般应大于2倍所需的最大负荷电流；此外，在设计、选择电气部件时，还要考虑到以后用电负荷增加的可能性，为以后需求留有余量。

空气开关

空气开关

空气开关是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。

定义

　　空气开关是一种只要电路中电流过大就会自动断开的开关。

原理

　　脱扣方式有热动、电磁和复式脱扣3种。

　　当线路发生一般性过载时，过载电流虽不能使电磁脱扣器动作，但能使热元件

空气开关

^[1]

产生一定热量，促使双金属片受热向上弯曲，推动杠杆使搭钩与锁扣脱开，将主触头分断，切断电源.

　　当线路发生短路或严重过载电流时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将三副主触头分断，切断电源。

　　开关的脱扣机构是一套连杆装置。当主触点通过操作机构闭合后，就被锁钩锁在合闸的位置。如果电路中发生故障，则有关的脱扣器将产生作用使脱扣机构中的锁钩脱开，于是主触点在释放弹簧的作用下迅速分断。按照保护作用的不同，脱扣器可以分为过电流脱扣器及失压脱扣器等类型。

作用

　　在正常情况下，过电流脱扣器的衔铁是释放着的；一旦发生严重过载或短路故障时，与主电路串联的线圈就将产生较强的电磁吸力把衔铁往下吸引而顶开锁钩，使主触点断开。欠压脱扣器的工作恰恰相反，在电压正常时，电磁吸力吸住衔铁，主触点才得以闭合。一旦电压严重下降或断电时，衔铁就被释放而使主触点断开。当电源电压恢复正常时，必须重新合闸后才能工作，实现了失压保护。

　　因为绝缘方式有很多，有油开关，真空开关和其它惰性气体（六氟化硫气体）的开关。空气开关就是利用了空气来熄灭开关过程中产生的电弧。所以叫空气开关。

内部附件

辅助触头

　　辅助触头与断路器主电路分、合机构机械上连动的触头，主要用于断路器分、合状态的显示，接在断路器的控制电路中通过断路器的分合，对其相关电器实施控制或联锁。例如向信号灯、继电器等输出信号。塑壳断路器壳架等级额定电流100A为单断点转换触头，225A及以上为桥式触头结构，约定发热电流为3A；壳架等级额定电流400A及以上可装两常开、两常闭，约定发热电流为6A。操作性能次数与断路器的操作性能总次数相同。

报警触头

　　用于断路器事故的报警触头，且此触头只有当断路器脱扣分断后才动作，主要用于断路器的负载出现过载短路或欠电压等故障时而自由脱扣，报警触头从原来的常开位置转换成闭合位置，接通辅助线路中的指示灯或电铃、蜂鸣器等，显示或提醒断路器的故障脱扣状态。由于断路器发生因负载故障而自由脱扣的机率不太多，因而报警触头的寿命是断路器寿命的1/10。报警触头的工作电流一般不会超过1A。

分励脱扣器

　　是一种用电压源激励的脱扣器，它的电压可与主电路电压无关。分励脱扣器是一种远距离操纵分闸的附件。当电源电压等于额定控制电源电压的70％-110％之间的任一电压时，就能可靠分断断路器。分励脱扣器是短时工作制，线圈通电时间一般不能超过1S，否则线会被烧毁。塑壳断路器为防止线圈烧毁，在分励脱扣线圈串联一个微动开关，当分励脱扣器通过衔铁吸合，微动开关从常闭状态转换成常开，由于分励脱扣器电源的控制线路被切断，即使人为地按住按钮，分励线圈始终不再通电就避免了线圈烧损情况的产生。当断路器再扣合闸后，微动开关重新处于常闭位置。

欠电压脱扣器

　　欠电压脱扣器是在它的端电压降至某一规定范围时，使断路器有延时或无延时断开的一种脱扣器，当电源电压下降(甚至缓慢下降)到额定工作电压的70％至35％范围内，欠电压脱扣器应运作，欠电压脱扣器在电源电压等于脱扣器额定工作电压的35％时，欠电压脱扣器应能防止断路器闭全；电源电压等于或大于85％欠电压脱扣器的额定工作电压时，在热态条件下，应能保证断路器可靠闭合。因此，当受保护电路中电源电压发生一定的电压降时，能自动断开断路器切断电源，使该断路器以下的负载电器或电气设备免受欠电压的损坏。使用时，欠电压脱扣器线圈接在断路器电源侧，欠电压脱扣器通电后，断路器才能合闸，否则断路器合不上闸。

外部附件

　　1．电动操作机构，是用于远距离自动分闸和合闸断路器的一种附件，电动操作机构有电动机操作机构和电磁铁操作机构两种，电动机操作机构为塑壳式断路器壳架等级额定电流400A及以上断路器，电磁铁操作机构适用于塑壳断呼器壳架等级额定电流225A及以下断路器，无论是电磁铁或电动机，它们的吸合和转动方向都是相同，仅由电动操作机构内部的凸轮的位置来达到合、分，断路器在用电动机构操作时，在额定控制电压的85％-110％之间的任一电压下，应能保证断路器可靠闭合。

　　2．转动操作手柄，适用于塑壳断路器，在断路器的盖上装转动操作手柄的机构，手柄的转轴装在它的机构配合孔内，转轴的另一头穿过抽屉柜的门孔，旋转手柄的把手装在成套装置的门上面所露出的转轴头，把手的圆形或方形座用螺钉固定的门上，这样的安装能使操作者在门外通过手柄的把手顺时针或逆时针转动，来确保断路器的合闸或分闸。同时转动手柄能保证断路器处于合闸时，柜门不能开启；只有转动手柄处于分闸或再扣，开关板的门才能打开。在紧急情况下，断路器处于"合闸"而需要打开门板时，可按动转动手柄座边上的红色释放按钮。

　　3．加长手柄：是一种外部加长手柄，直接装于断路器的手柄上，一般用于600A及以上的大容量断路器上，进行手动分合闸操作。

　　4．手柄闭锁装置：是在手柄框上装设卡件，手柄上打孔然后用挂锁锁起来。主要用于断路器处于合闸工作状态时，不容许其他人分闸而引起停电事故，或断路器负载侧电路需要维修或不允许通电时，以防被人误将断路器合闸，从而保护维修人员的安全或用电设备的可靠使用。

　　5．接线方式：断路器的接线方式有板前、板后、插入式、抽屉式，用户如无特殊要求，均按板前供货，板前接线是常见的接线方式。

　　(1)板后接线方式：板后接线最大特点是可以在更换或维修断路器，不必重新接线，只须将前级电源断开。由于该结构特殊，产品出厂时已按设计要求配置了专用安装板和安装螺钉及接线螺钉，需要特别注意的是由于大容量断路器接触的可靠性将直接影响断路器的正常使用，因此安装时必须引起重视，严格按制造厂要求进行安装。

　　(2)插入式接线：在成套装置的安装板上，先安装一个断路器的安装座，安装座上6个插头，断路器的连接板上有6个插座。安装座的面上有连接板或安装座后有螺栓，安装座预先接上电源线和负载线。使用时，将断路器直接插进安装座。如果断路器坏了，只要拔出坏的，换上一只好的即可。它的更换时间比板前，板后接线要短，且方便。由于插、拔需要一定的人力。因此目前我国的插入式产品，其壳架电流限制在最大为400A。从而节省了维修和更换时间。插入式断路器在安装时应检查断路器的插头是否压紧，并应将断路器安全紧固，以减少接触电阻，提高可靠性。

　　(3)抽屉式接线：断路器的进出抽屉是由摇杆顺时针或逆时针转动的，在主回路和二次回路中均采用了插入式结构，省略了固定式所必须的隔离器，做到一机二用，提高了使用的经济性，同时给操作与维护带来了很大的方便，增加了安全性、可靠性。特别是抽屉座的主回路触刀座，可与NT型熔断路器触刀座通用，这样在应急状态下可直接插入熔断器供电。

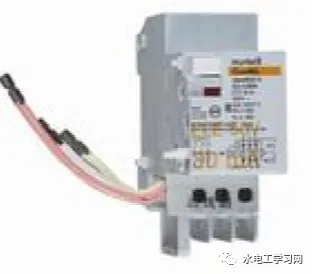

漏电保护开关

漏电保护开关

根据保护器的工作原理，可分为电压型、电流型和脉冲型三种。电压型保护器接于变压器中性点和大地间，当发生触电时中性点偏移对地产生电压，以此来使保护动作切断电源，但由于它是对整个配变低压网进行保护，不能分级保护，因此停电范围大，动作频繁，所以已被淘汰。脉冲型电流保护器是当发生触电时使三相不平衡漏电流的相位、幅值产生的突然变化，以此为动作信号，但也有死区。目前应用广泛的是电流型漏电保护器，所以下面主要介绍电流型的保护器。

简介

漏电保护器，用以对低压电网直接触电和间接触电进行有效保护，也可以作为三相电动机的缺相保护。它有单相的，也有三相的。

　　由于其以漏电电流或由此产生的中性点对地电压变化为动作信号，所以不必以用电电流值来整定动作值，所以灵敏度高，动作后能有效地切断电源，保障人身安全。

分类

　　按动作结构分，可分为直接动作式和间接动作式。直接动作式是动作信号输出直接作用于脱扣器使掉闸断电。间接动作式是对输出信号经放大、蓄能等环节处理后使脱扣器动作掉闸。一般直接动作式均为电磁型保护器，电子型保护器均为间接动作式。

　　在型式上，按保护器具有的功能大体上可分为三类：

　　（1）漏电继电器。只具备检测、判断功能，不具备开闭主电路功能。

　　图1为漏电缆电器的结构示意图。它分组装式和分装两种。

　　图1电流型漏电继电器的结构示意图

　　组装式主要部件有零序电流互感器、漏电脱扣器、试验回路、触头系统和塑料外壳。触头系统有动断触头、动合触头各一，用以将执行信号送向执行机构。试验回路包括试验按钮和模拟漏电阻抗的电阻，用以在运行中试验漏电继电器动作是否正常和灵敏。分装式是将漏电脱扣器分离出来，再由外部接线连接。

　　（2）漏电开关。同时具备检测、判断、执行功能。它是漏电继电器和开关的结合体。

　　（3）漏电保护插座。将漏电开关和插座组合在一起，使插座具备触电保护功能。适用于移动电器和家用电器。

工作原理

　　图2为漏电保护器的工作原理图。图中LH为零序电流互感器，它由坡莫合金为材料的铁芯，和绕在环状铁芯上的二次线圈组成检测元件。电源相线和中性线穿过圆孔成为零序互感器的一次线圈。互感器的后部出线即为保护范围。

^[1]正常情况下，三相负荷电流和对地漏电流基本平衡，流过互感器一次线圈电流的相量和约为零，即由它在铁芯中产生的总磁通为零，零序互感器二次线圈无输出。当发生触电时，触电电流通过大地成回路，亦即产生了零序电流。这个电流不经过互感器一次线圈流回，破坏了平衡，于是铁芯中便有零序磁通，使二次线圈输出信号。这个信号经过放大、比较元件判断，如达到预定动作值，即发执行信号给执行元件动作掉闸，切断电源。

　　由工作原理可见，当三相对地阻抗差异大，三相对地漏电流相量和达到保护器动作值时，将使断路器掉闸或送不上电。同时三相漏电流和触电电流相位不一致或反相，会降低保护器的灵敏度。

　　电流型漏电保护器可实施分级保护，以达到选择性动作。漏电保护器动作方框图见图3。

　　图3 电流型漏电保护器动作方框图

额定值

　　（1）额定频率为50HZ。

　　（2）额定电压Un为220V，380V。

　　（3）辅助电源电压Usn为：直流为 12、24、40、60、110、220V；交流为12、48、220、380V。

　　（4）额定电流In为6、10、16、2O、25、32、4O、 50、（60）、63、100、（125）、160、200、250A。带括号的不优先推荐采用。

　　（5）额定漏电动作电流In·dz为0.006、0.01、（0.015）、0.03、（0 .05）、（0.075）、0.1、（0.2）、0.3、0.5、1、3、5、10、20A。带括号的值不优先采用。

　　（6）额定漏电不动作电流的优选值为0.5I n·dz。

　　（7）漏电保护器的最大分断时间：

　　l）* 直接接触保护。当动作电流I n·dz≤0.03A时，若保护器流过的零序电流为1倍I n·dz时为0.2s，2倍时为0.1s，流过0.25A时为0.04s；

　　2）间接接触防护。流过l倍时为0.2S，2倍时为O.1S，5倍时为0.04s；

　　延时型漏电保护器只适用于间接接触保护，其In·dz＞0.03A。延时保护延时时间的优选值为0.2、0.4、0.8、1、1.5、2s。

应用范围

　　漏电保护器的应用范围如下：

　　（1）无双重绝缘，额定工作电压在110V以上时的移动电具。

　　（2）建筑工地。

　　（3）临时线路。

　　（4）家庭。

　　防止直接接触带电体保护的动作电流直为30mA，0.1s内动作。

　　可按需要安装间接接触保护的漏电保护器....

未完。。。
