暖通风管、水泵总返工?中建三局安装公司《暖通分册》169页工艺!9大工序照着干一次过,原文可!
- 2026-10-14 09:54:32
中建三局第一建设工程有限责任公司安装公司
《机电安装工程施工工艺标准》暖通工程分册逐节精读
暖通风管、水泵总返工？中建三局《暖通分册》169页工艺，照着干一次过
169页 · 32项工艺 · 9大工序拆解 · 源文件原文页逐段对照
依据说明：本文解读的中建三局第一建设工程有限责任公司安装公司《机电安装工程施工工艺标准》（暖通工程分册）；文中做法与尺寸均来自该文件原文，仅作学习交流，现场以设计图纸和现行国家、行业标准为准。
支架是全现场最容易“随手做”的活。我在一个项目见过冷冻水立管直接用角钢抱箍卡在剪力墙上，没做隔热木托、没做导向支架，运行半个月保温层就磨破了。原文的第一章，直接把承重支架、固定支架、导向支架和伸缩节的位置画清楚了。

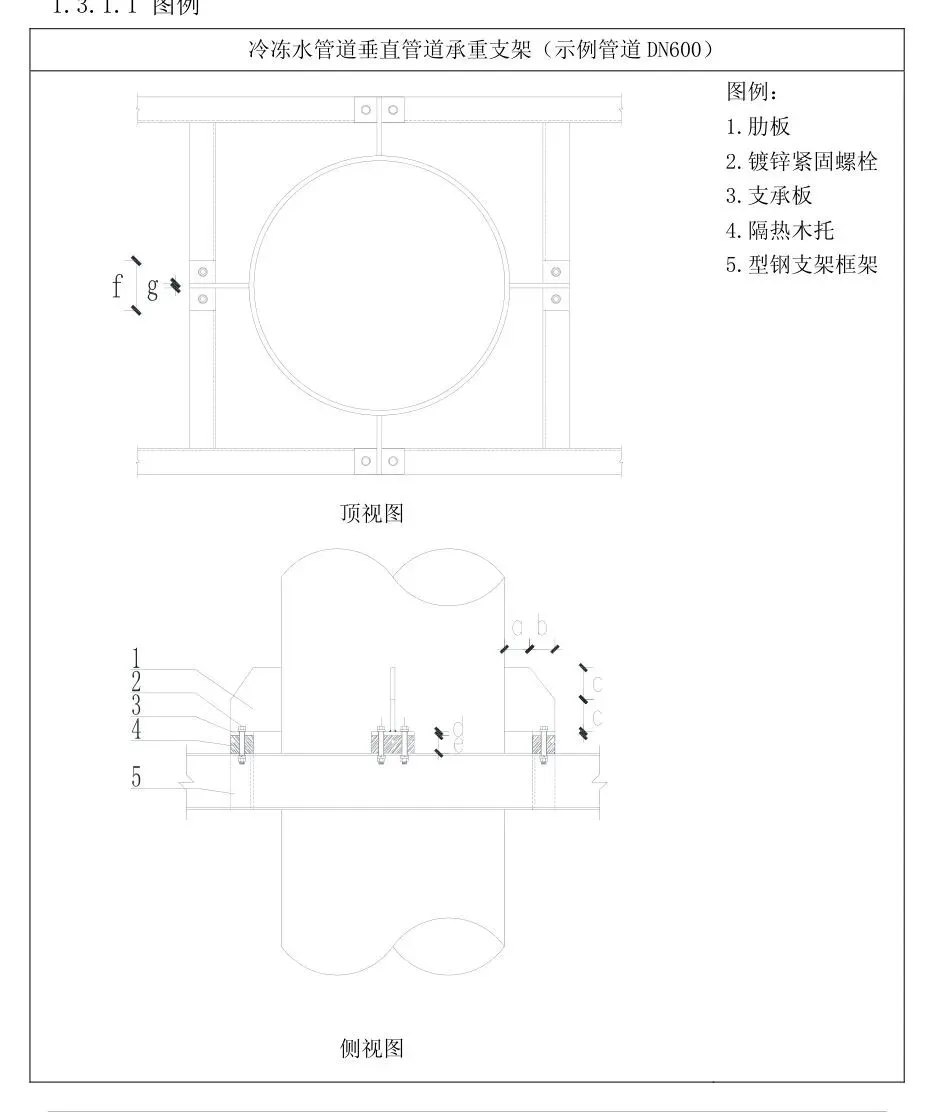

▲ 源文件第12页（印刷页2）｜冷冻水管道垂直管道承重支架详图一：顶视图、侧视图及图例（1肋板 2镀锌紧固螺栓 3支承板 4隔热木托 5型钢支架框架）——引自暖通分册（一）垂直管道支架
1. 🔴 最容易做错的地方
①保温立管支架不做隔热木托，钢管与支架直接金属接触；②一根立管只做一个承重支架、不做导向支架，热胀冷缩时管道乱窜；③支架框架紧贴楼板，套管和保温没地方做。
2. 📕 原文适用范围与规格（照抄照对）
承重支架适用于DN200以上冷冻水系统及其它保温立管；固定支架适用于所有型号冷冻水系统及其它保温立管。型钢与DN对应：DN200～250用C12、300～350用C14、400～600用C16，配套M8～M12镀锌紧固螺栓。
3. ✅ 现场照着做
①立管按“承重（固定）支架＋导向支架＋伸缩节”成套设置；②支架框架底部距楼板完成面不小于150mm，给套管和保温留位置；③支架横担与管道之间垫隔热木托，别让钢管和支架硬碰。
机房是暖通的门面，也是验收最爱挑的地方。排气阀的排水如果各排各的，机房地面积水、管沟返臭，运行一年全是锈。原文把机房布置给得很具体：排水集中、色带宽窄和角度、落地支架潮湿处做水泥护墩，都有数。

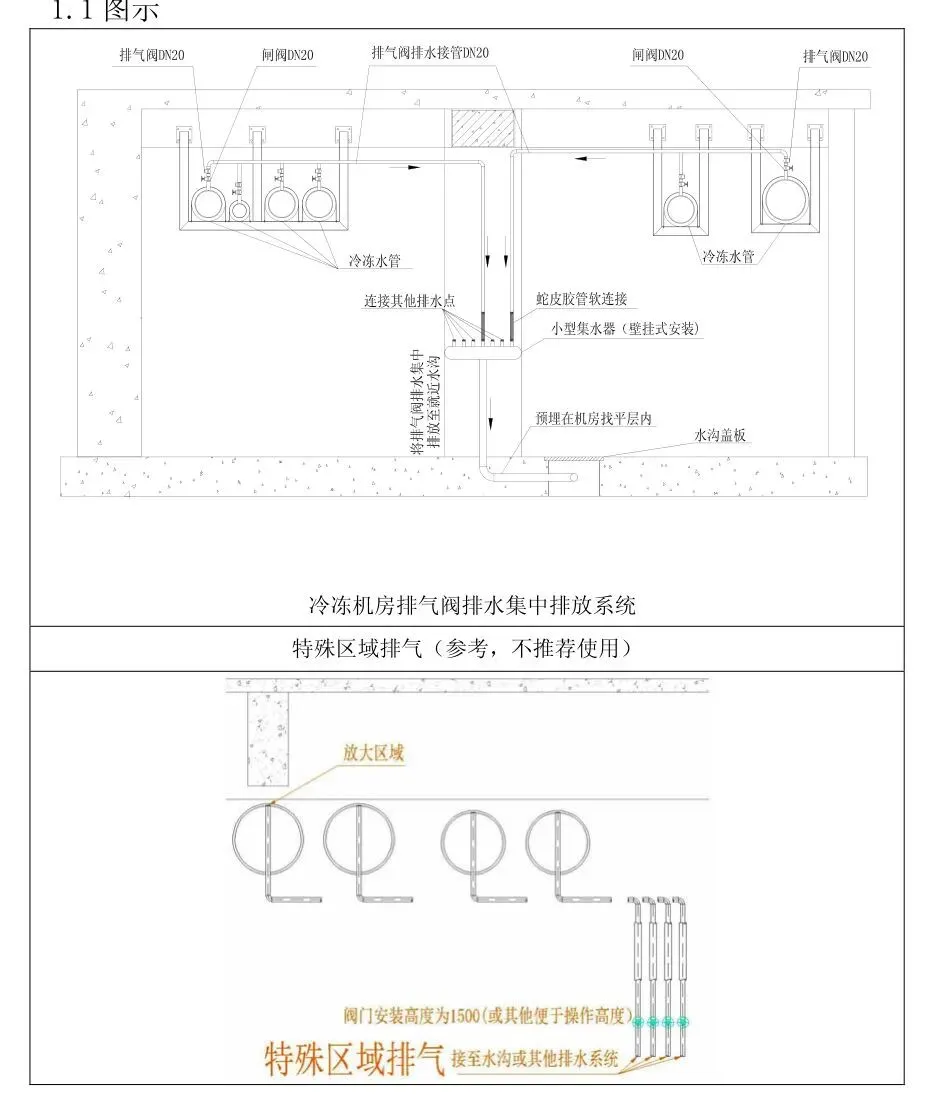

▲ 源文件第38页（印刷页28）｜冷冻机房排气阀排水集中排放系统、特殊区域排气（参考，不推荐使用）——引自暖通分册（四）冷冻机房布置
1. 🔴 最容易做错的地方
①排气阀排水就地排放、不集中；②机房地面不做色带标识，验收时被说不规范；③落地支架直接搁在潮湿地面，不做护墩，半年就锈。
2. 📕 原文依据与数字
冷冻机房内排气阀排水管必须集中后排放；集中排放点主排水管需在土建地面找平时预埋至排水沟，并在水沟中安装顺水弯头。水泵及其它设备周边、集水坑周边涂100mm宽黄黑相间色带，色带内黄黑条角度45°；机房主走道两边涂50mm宽黄色色带；主走道为绿色，设备基础及辅助区域为蓝色。
3. ✅ 现场照着做
①土建找平前就把集中排水主管预埋到排水沟；②设备周边色带先划线再刷，宽100mm、45°；③落地支架位于潮湿处，用水泥护墩包住落地处防锈。
水泵装不好，一运行整层楼都跟着抖；软接被管道压力拉裂，更是泵房常见事。原文把三种减震做法、软接位置、惰性块配比和减震器计算公式全给了，还附了一个989kg水泵的完整算例。

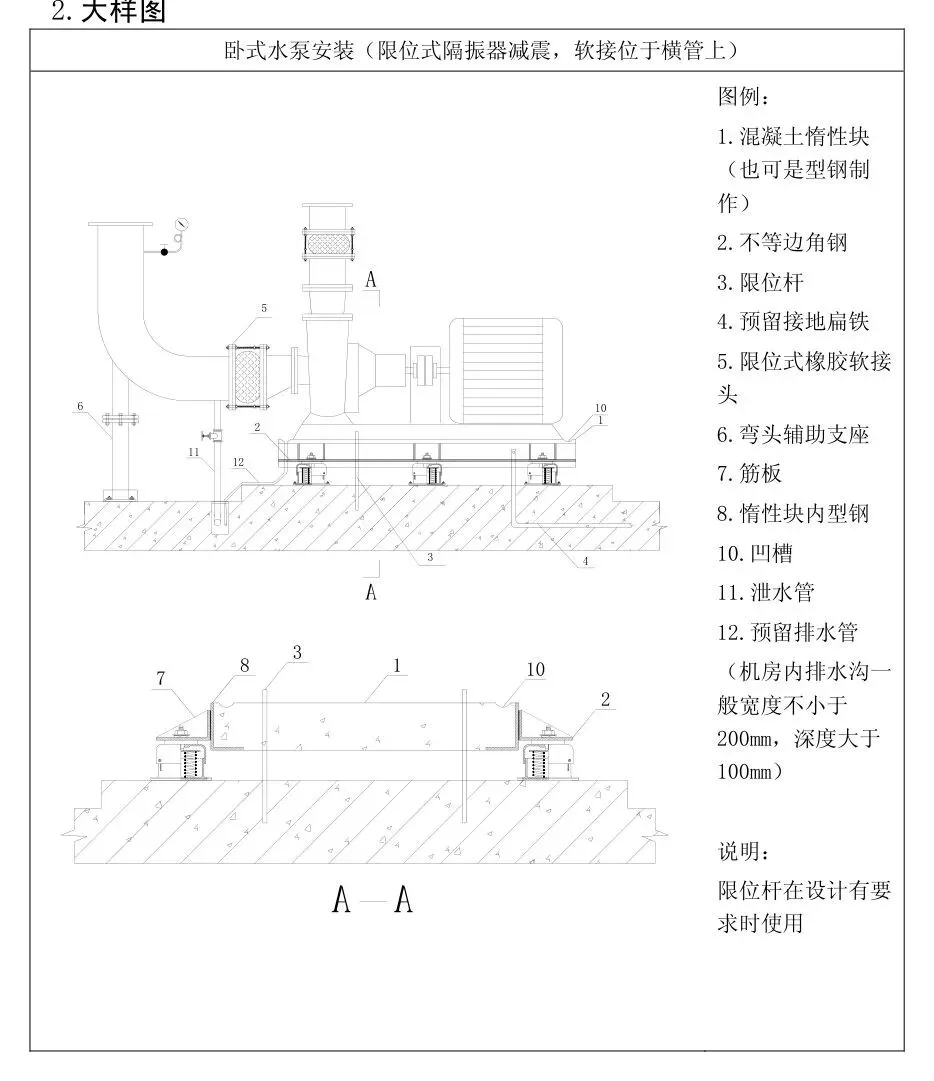

▲ 源文件第71页（印刷页61）｜卧式水泵安装大样图（限位式隔振器减震，软接位于横管上）及图例、A-A剖面——引自暖通分册（十一）卧式水泵安装
1. 🔴 最容易做错的地方
①软接不装限位器，运行压力把软接拉裂；②惰性块做得太轻，起不到减震作用；③水泵槽钢基础不留排水孔，网格里常年积水。
2. 📕 原文依据与数字
惰性块质量应不小于水泵机组的总质量，一般宜为水泵机组总质量的1.0～1.5倍，高度为长度的1/10～1/8且不小于150mm；惰性块内钢筋用Φ12mm螺纹钢，每150mm双向双层排列；机房内排水沟一般宽度不小于200mm、深度大于100mm；软接建议采用成品限位软接，无成品时限位板钢板厚度不低于18mm。
3. ✅ 现场照着做
①软接必须安装限位器并固定牢，防止设备运行时管道压力破坏软接；②水泵进出口阀门前设旁通阀，管路冲洗时严禁冲洗水经过水泵；③槽钢基础预留排水孔，网格积水能顺利排出。
风管返工基本出在两处：吊架间距偷懒、防晃支架不做。原文把吊架规格表、最大间距表、防晃支架大样和保温风管的处理办法都给全了，照着查，不用猜。

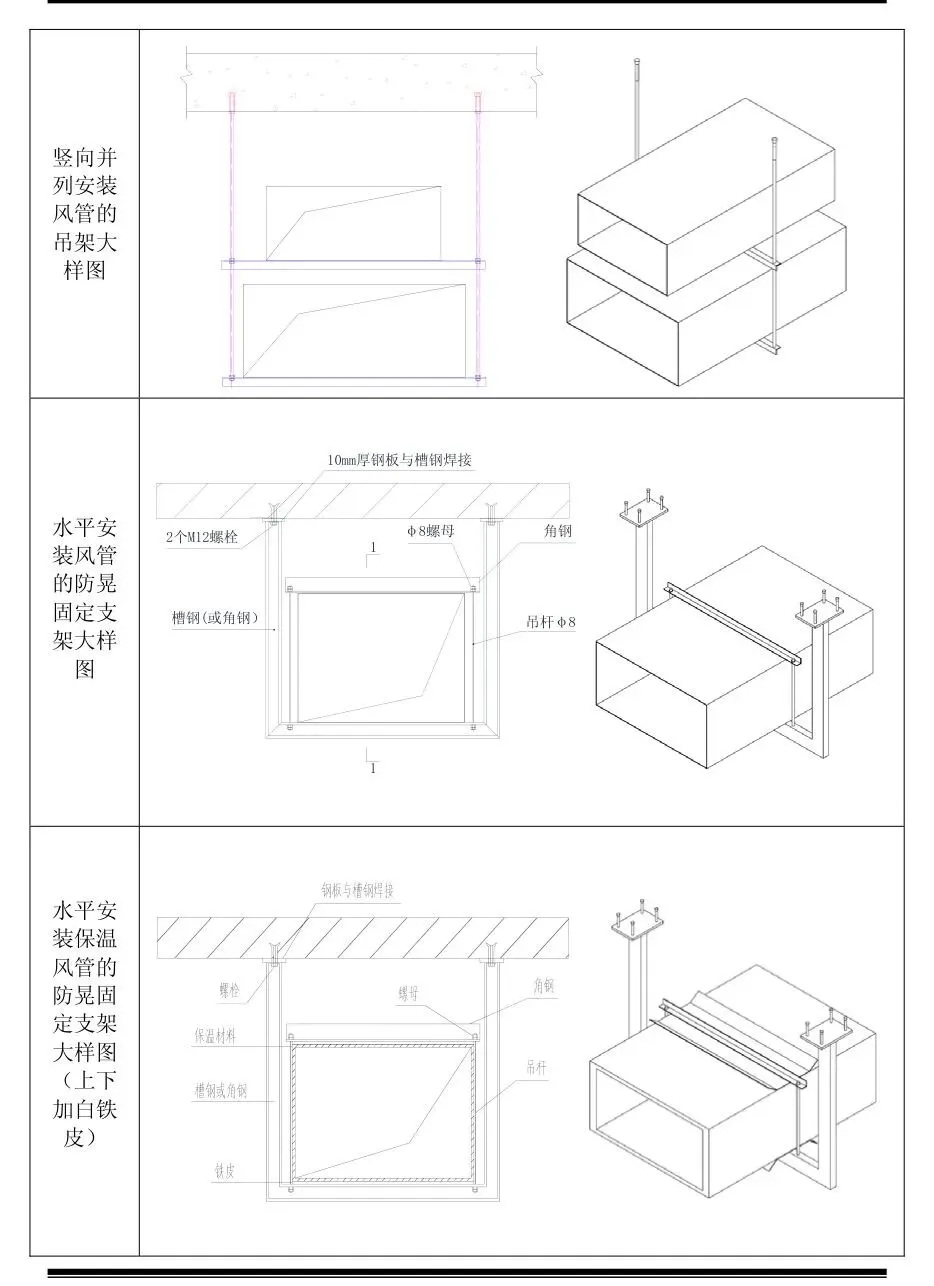

▲ 源文件第81页（印刷页71）｜竖向并列安装风管吊架大样图、水平安装风管防晃固定支架大样图、水平安装保温风管防晃固定支架大样图（上下加白铁皮）——引自暖通分册（十二）风管水平安装
1. 🔴 最容易做错的地方
①支架、吊架的螺孔用电焊切割（原文要求机械加工）；②法兰垫片凸入管内或突出法兰外；③保温风管在支架处加垫木（原文明确不加）。
2. 📕 原文依据与数字
明装风管水平安装，水平度允许偏差为3/1000、总偏差不大于20mm；法兰垫片厚度不小于3mm；水平弯管在500mm范围内设一个支架，支管距干管1200mm范围内设一个支架；水平悬吊风管长度超过20m时应设防晃支架，每个支管不应少于一个；吊架横担挠度小于9mm；吊杆规格b≤400取φ8、1000＜b≤2000取φ10、2000＜b≤2500取φ12。
3. ✅ 现场照着做
①安装遵循先上后下、先干管后支管；②保温风管在支架处只包白铁皮、不加垫木，保证保温材料连续；③支吊架螺孔机械加工，别动电焊。
穿墙、穿楼板是消防验收的必查项。套管厚度不够、封堵用普通材料、穿楼板不做挡水台，都是要整改的。原文把穿伸缩缝、穿防火墙、穿隔墙、穿楼板四张做法图都画了，还给了尺寸表。

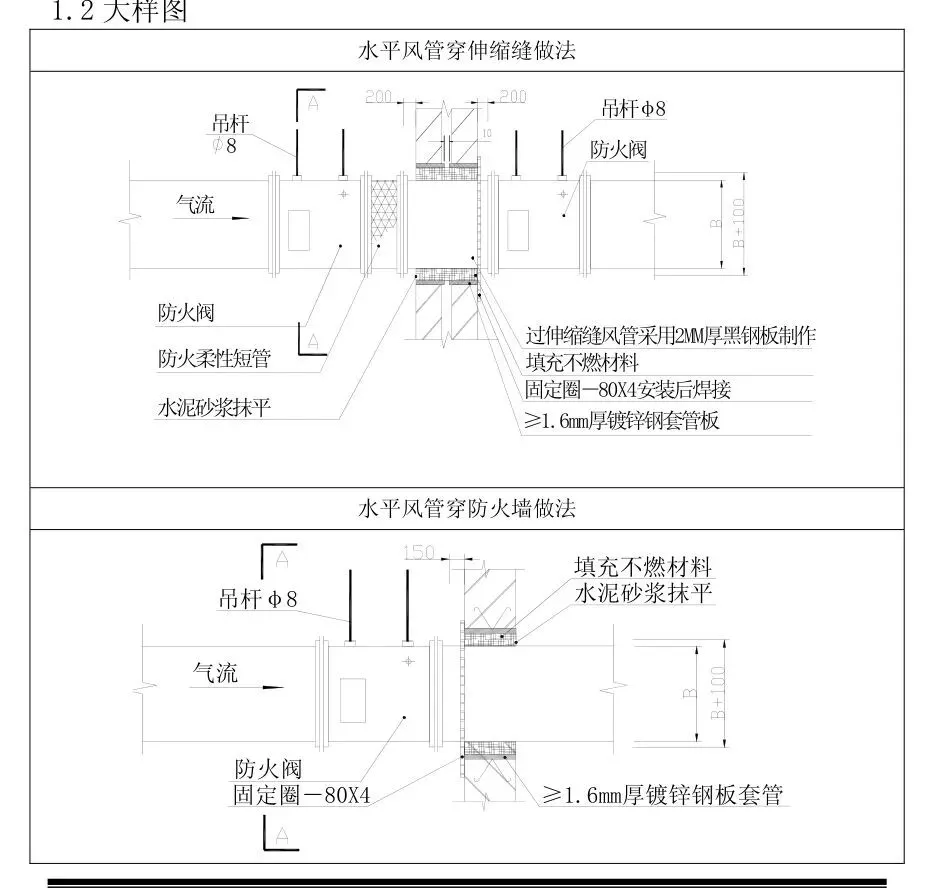

▲ 源文件第84页（印刷页74）｜水平风管穿伸缩缝做法、水平风管穿防火墙做法——引自暖通分册（十三）风管穿墙、穿楼板安装
1. 🔴 最容易做错的地方
①风管穿过防火、防爆墙体或楼板时不设防护套管；②套管钢板厚度不足1.6mm；③风管与套管之间没做不燃柔性材料封堵。
2. 📕 原文依据与数字
根据GB50243第6.2.1条规定：风管穿过需要封闭的防火、防爆墙体或楼板时应设预埋管或防护套管，钢板厚度不应小于1.6mm；风管与防护套管之间应用不燃且对人体无危害的柔性材料封堵。防火板尺寸最少大于预留洞口50mm，四角用膨胀螺栓固定；风管吊架采用双螺母锁定，螺杆露出2～3扣。
3. ✅ 现场照着做
①穿伸缩缝、穿防火墙预留洞口加设1.6mm以上钢板套管，套管内填充不燃材料；②竖风管穿楼板处加设挡水台，穿设备层、机房、出屋面楼板要做地面防水；③成排风管穿楼板用一个整体挡水台。
填料这活儿看着小，一漏风全怪它。原文直接把填料按接法分成两类：普通空调走A型，防排烟或高温走B型，还附了三种垫料的耐热性能表，选型不用凭感觉。

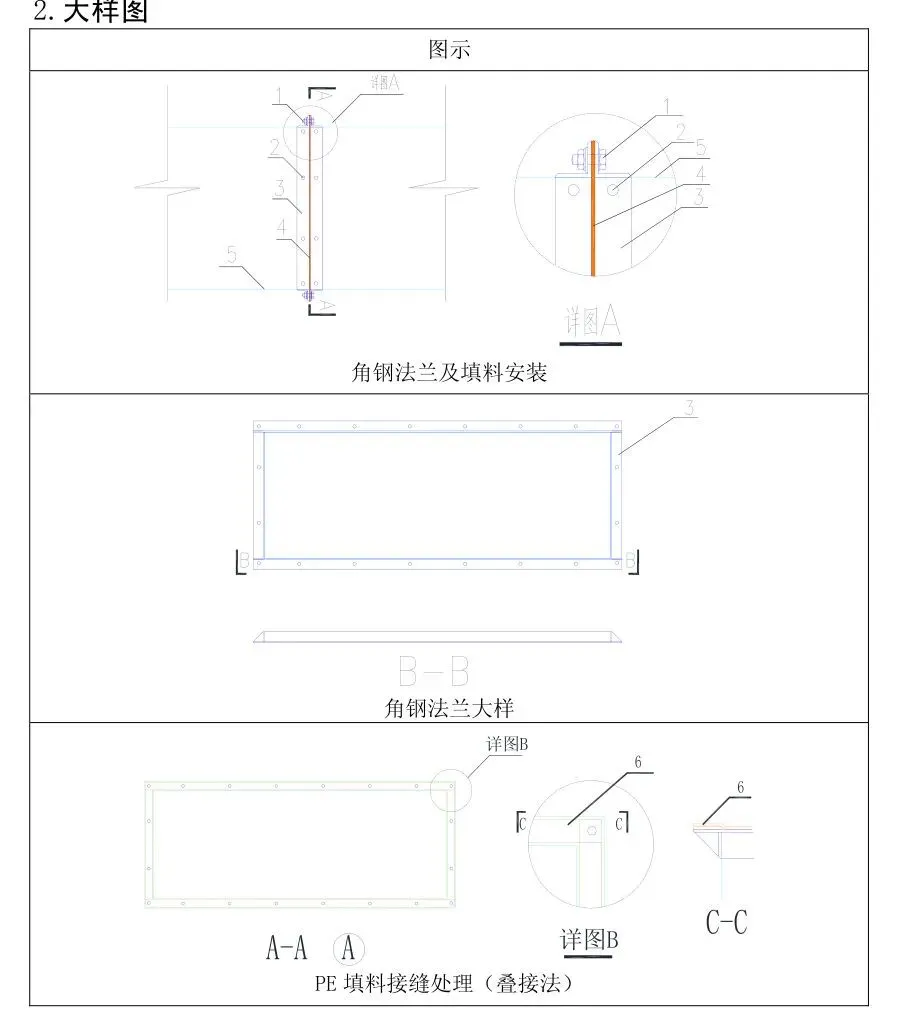

▲ 源文件第89页（印刷页79）｜角钢法兰及填料安装、角钢法兰大样、PE填料接缝处理（叠接法）——引自暖通分册（十四）角钢法兰及填料安装
1. 🔴 最容易做错的地方
①防排烟系统用普通橡胶板；②填料厚度不足；③填料凸入管内或突出法兰外；④螺栓没均匀拧紧、螺母不在同一侧。
2. 📕 原文依据与数字
角钢法兰的螺孔大小与排列应一致，采用机械开孔；螺栓均匀拧紧，螺母应在同一侧。法兰填料厚度宜为3～5mm。输送温度低于70℃的空气选A型接法（可用橡胶板、闭孔海绵橡胶板等，推荐单面粘型PEF板）；防、排烟系统或输送高于70℃的空气/烟气选B型接法（耐热橡胶板或不燃耐温防火材料，推荐特氟龙8501）。法兰填料不应凸入管内，也不宜突出法兰外。
3. ✅ 现场照着做
①按系统性质先定填料型号再采购；②填料控制在3～5mm，不凸入管内也不露法兰外；③按耐热性对号入座：岩棉类不燃A级600℃、玻璃纤维类不燃A级300℃、氯丁橡胶类难燃B1级100℃。
风口是最后一道脸面活。软连接省事，但变形、路径长了都影响通风效能，回风口用软连接更是原文明令禁止的。

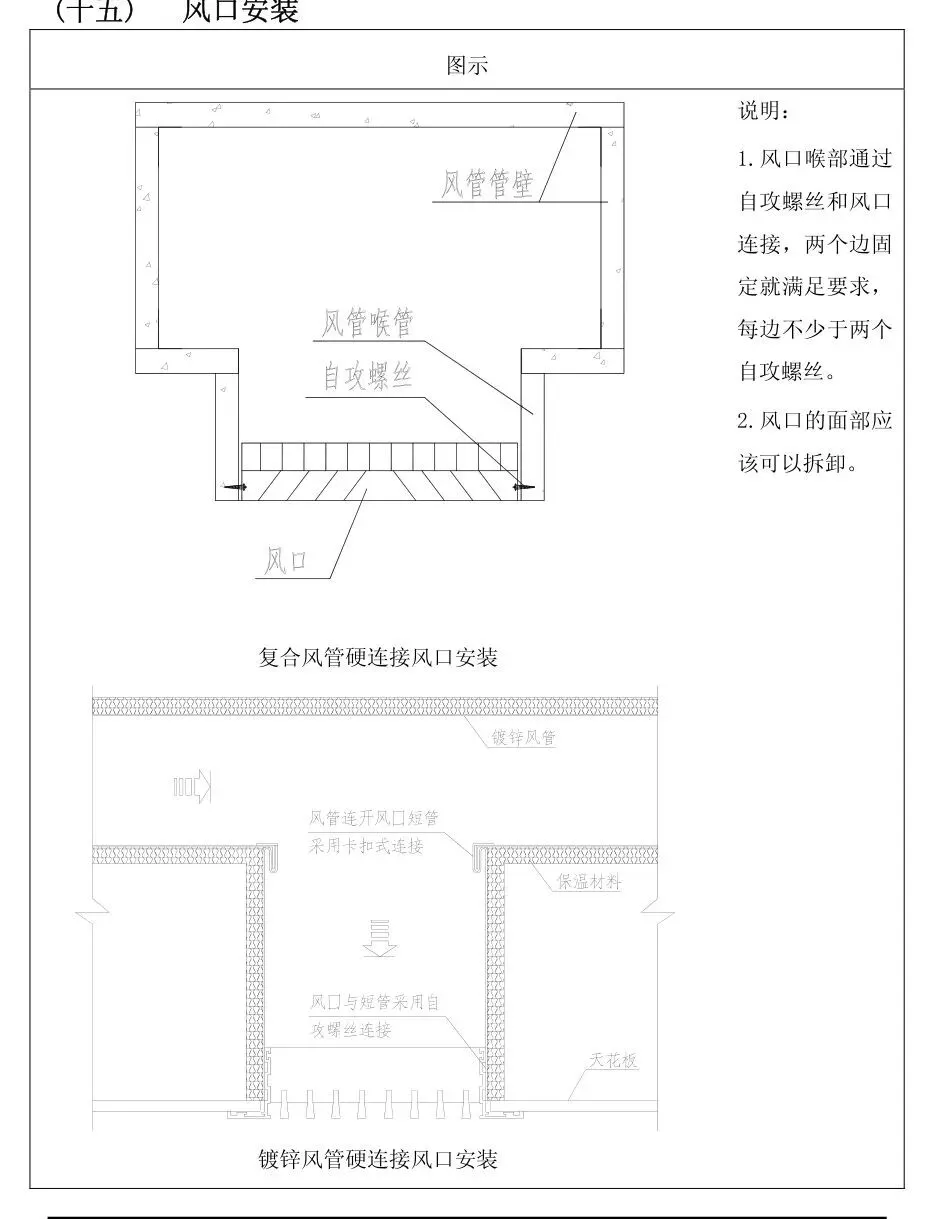

▲ 源文件第92页（印刷页82）｜复合风管硬连接风口安装、镀锌风管硬连接风口安装及说明——引自暖通分册（十五）风口安装
1. 🔴 最容易做错的地方
①图省事全用软连接；②回风口做软连接；③风口喉部自攻螺丝数量不够，装完松动；④风口面部做成不可拆卸，后期没法检修。
2. 📕 原文依据
风口喉部通过自攻螺丝和风口连接，两个边固定即满足要求，每边不少于两个自攻螺丝；风口的面部应该可以拆卸。软连接时，喉管外侧四周必须紧压防锈薄金属板并做防火处理；回风口严禁做软连接；除空间有限不能使用硬连接以外不推荐软连接，因软接风管变形或路径过大都会影响通风效能。
3. ✅ 现场照着做
①优先采用硬连接；②每边不少于2个自攻螺丝，两个边固定即可；③风口面部做成可拆卸，方便后期清洗检修。
风盘返工十有八九是冷凝水漏和检修口留错位置。原文要求逐台做水压试验，冷凝水软管不超300mm，检修口要满足整机更换尺寸。

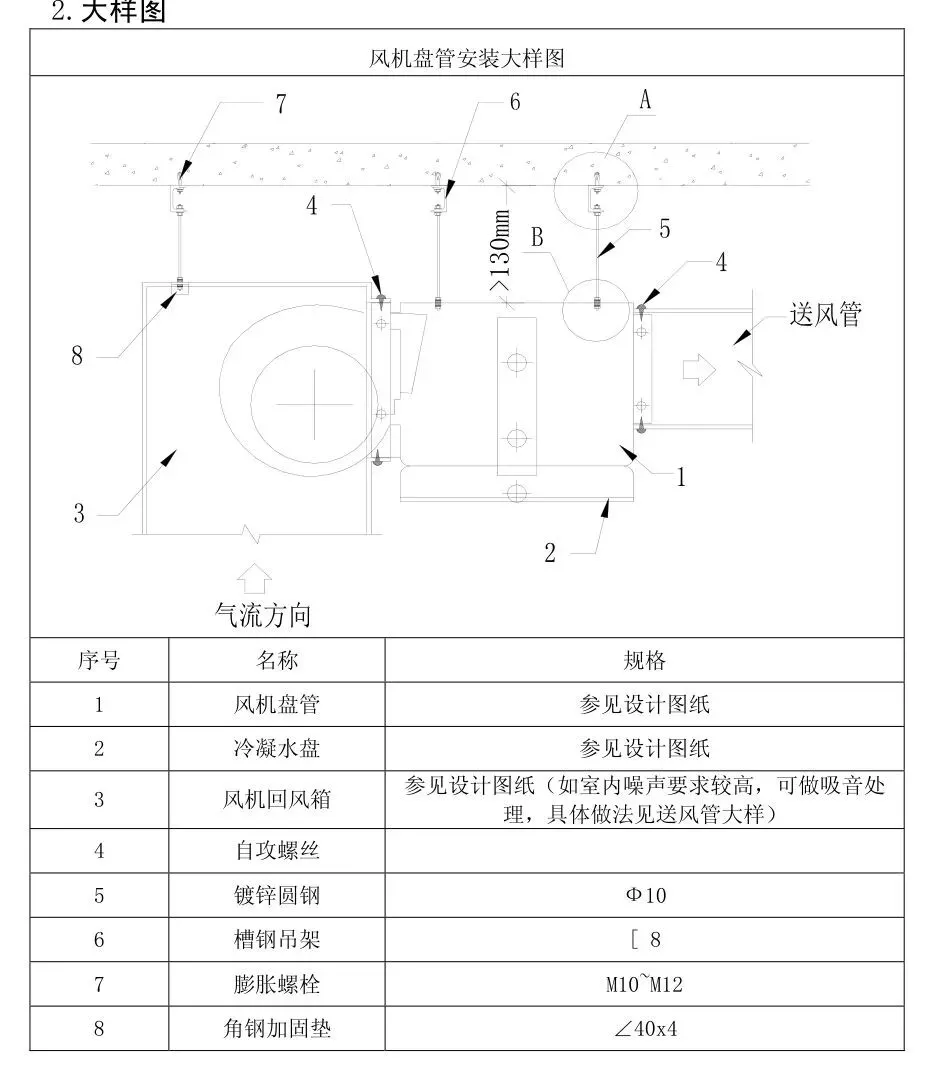

▲ 源文件第115页（印刷页105）｜风机盘管安装大样图及配件表（含槽钢吊架[8、角钢加固垫∠40x4、镀锌圆钢Φ10）——引自暖通分册（十八）风机盘管安装
1. 🔴 最容易做错的地方
①风机盘管不做逐台水压试验；②冷凝水软管过长、坡度不对导致积水；③精装部位检修口没留够，整机换不了。
2. 📕 原文依据与数字
风机盘管应逐台进行水压试验，试验强度应为工作压力的1.5倍，定压后观察2～3min不渗不漏；凝结水管宜软性连接，软管长度不大于300mm，坡度正确、凝结水畅通、水盘无积水；客房用风机盘管到风口段长度不宜小于1800mm并加内衬吸音玻璃棉；连接管上的送回风风口暂时不开口，待吊顶图及装修图完善后再定位开口。
3. ✅ 现场照着做
①安装前先手动试、再通电试，机械部分不摩擦、电气部分不漏电；②风管、回风箱及风口与风机盘管采用镀锌钢板硬性连接；③精装部位先与装饰单位定好水阀、检修口位置再吊装，检修口尺寸要满足整机更换、水阀和凝水盘操作。
地暖是藏在地下的活，出了问题只能砸地板。原文把盘管三种布置形式、间距、伸缩缝和升温调试全给了，还特别强调填充层浇筑时管道必须带压。

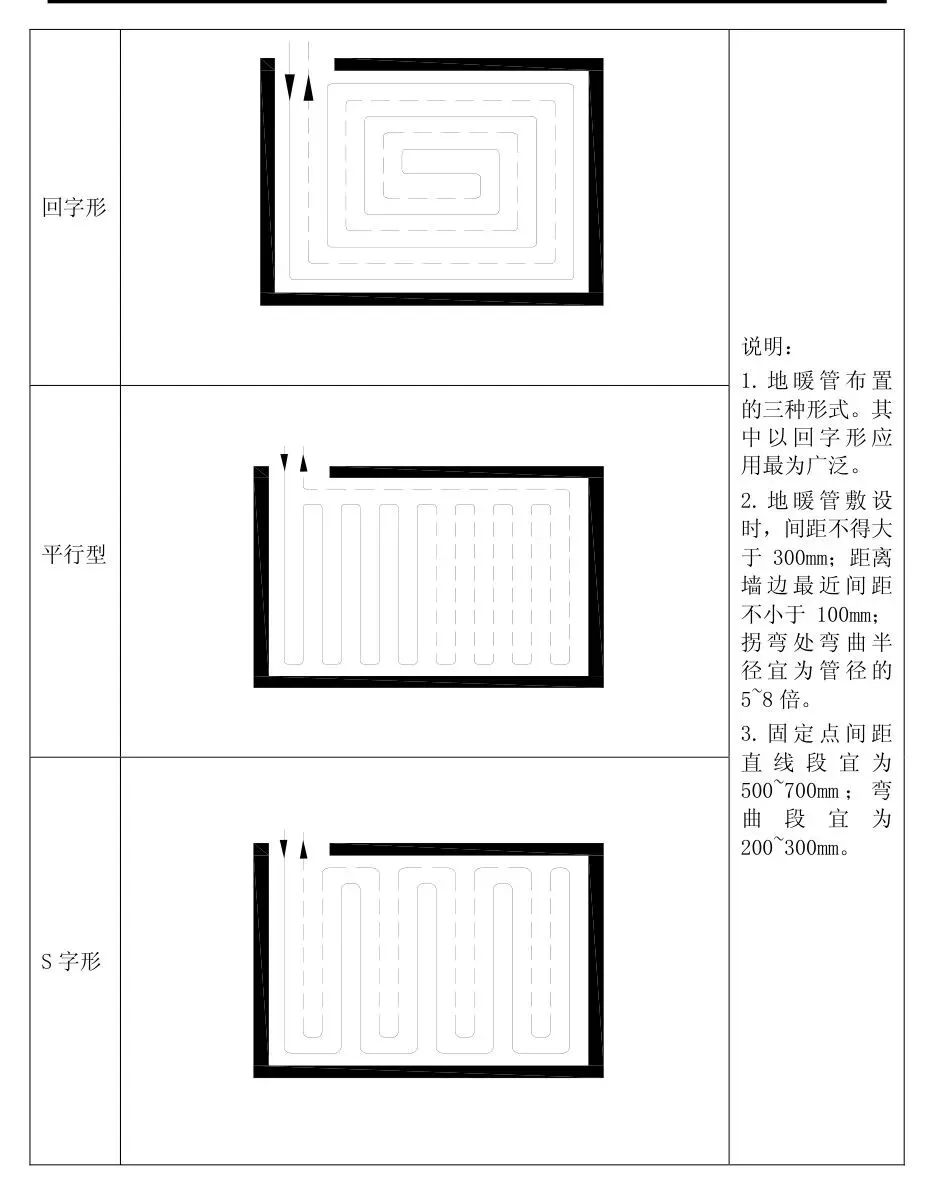

▲ 源文件第145页（印刷页135）｜地暖管回字形、平行型、S字形三种布置形式及间距说明——引自暖通分册（二十四）地暖系统
1. 🔴 最容易做错的地方
①盘管间距过大或距墙太近；②户内地暖管出现接头；③填充层浇筑时管道不带压，被压扁或压破；④伸缩缝不做或宽度不够。
2. 📕 原文依据与数字
地暖管敷设间距不得大于300mm，距离墙边最近间距不小于100mm，拐弯处弯曲半径宜为管径的5～8倍；固定点间距直线段宜为500～700mm、弯曲段宜为200～300mm。辐射采暖地板面积超过30㎡或长边超6m，设置宽度不小于8mm的伸缩缝；与内外墙、柱等垂直部件交接处设置宽度不小于10mm（装饰层为木地板时不小于14mm）的伸缩缝；过伸缩缝柔性塑料套管长度不小于400mm；户内各回路地暖管不允许出现接头。
3. ✅ 现场照着做
①绝热层施工前地面找平、清扫干净，电线管只允许垂直穿过地板供暖层；②砼填充层浇筑过程中必须保证地暖管带压；③调试时供水温度比环境温度高10℃（且不高于32℃）持续运行48h，之后每隔24h升3℃，直至设计供水温度，再对每组分集水器逐路调节。
📝 总结提醒
1. 支架先自查三样：立管承重/固定支架、导向支架、伸缩节，槽钢型号按DN对表选，别凭经验。
2. 穿墙、穿楼板先看套管钢板够不够1.6mm、封堵材料是否不燃，这是消防验收必查项。
3. 水泵软接必须带限位，惰性块重量按水泵机组总质量的1.0～1.5倍算，别偷轻。
4. 风管吊架间距按表查，水平悬吊风管超过20m必须加防晃支架，每个支管不少于一个。
5. 风机盘管逐台做1.5倍水压试验、冷凝水软管≤300mm，精装部位检修口提前留够整机更换尺寸。
6. 地暖盘管间距不超300mm、距墙不小于100mm，户内不得有接头，填充层浇筑必须带压。
