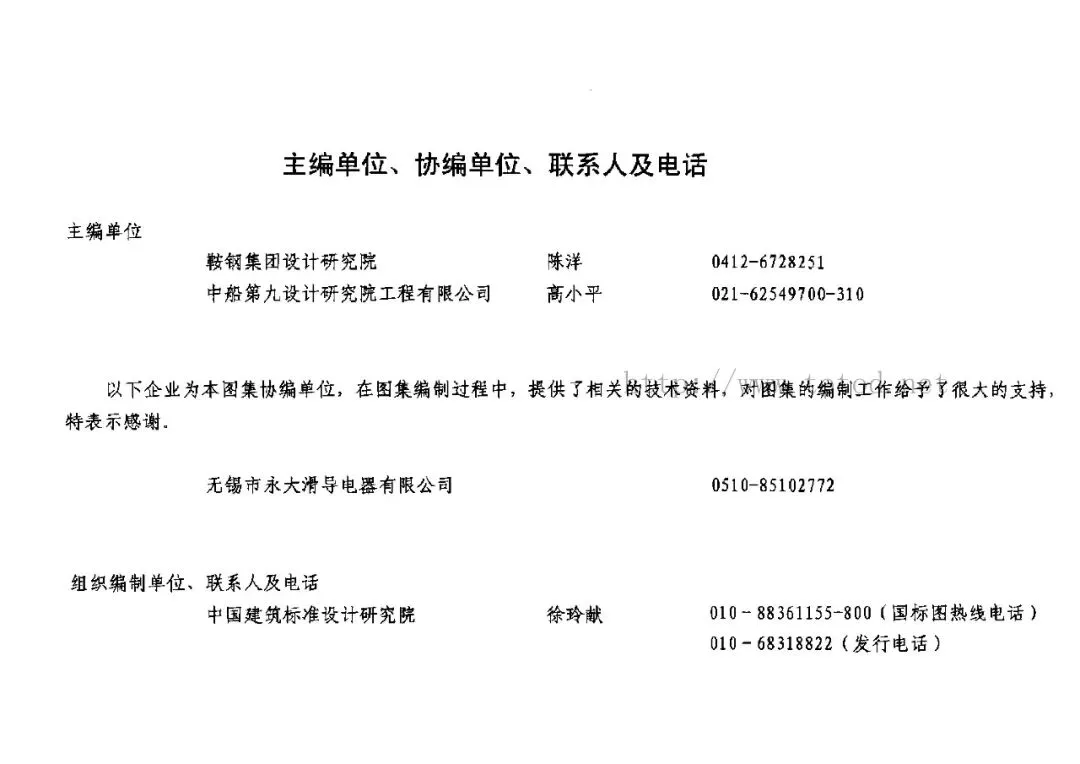

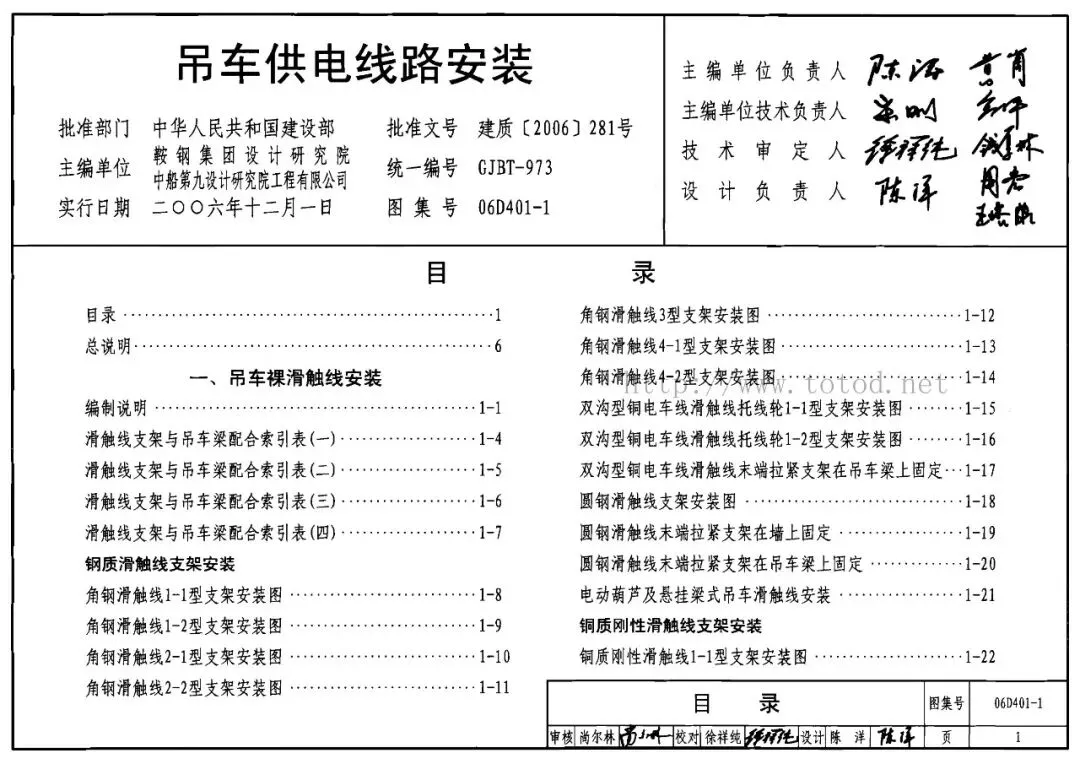

《吊车供电线路安装》是国家建筑标准设计图集，图集号06D401-1，统一编号GJBT-973，由中华人民共和国建设部批准，批准文号为建质〔2006〕281号，自二〇〇六年十二月一日起实行。图集由鞍钢集团设计研究院与中船第九设计研究院工程有限公司共同主编，封面签署了主编单位负责人、技术负责人、审定人及设计负责人名单。

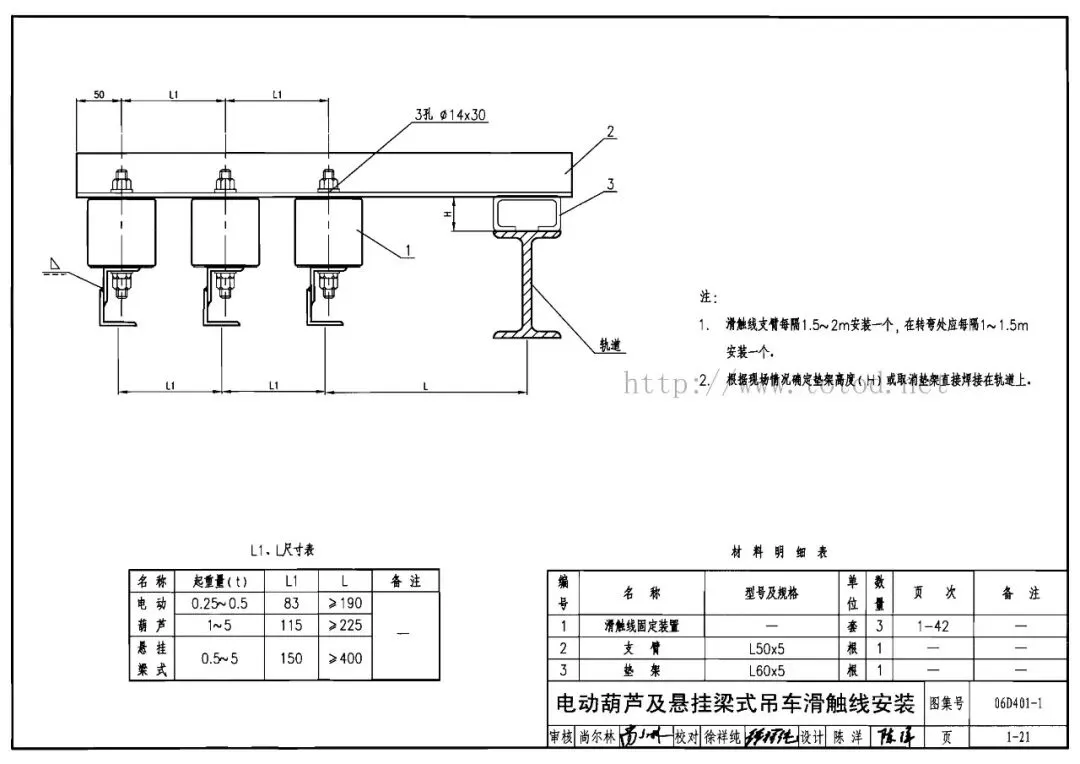

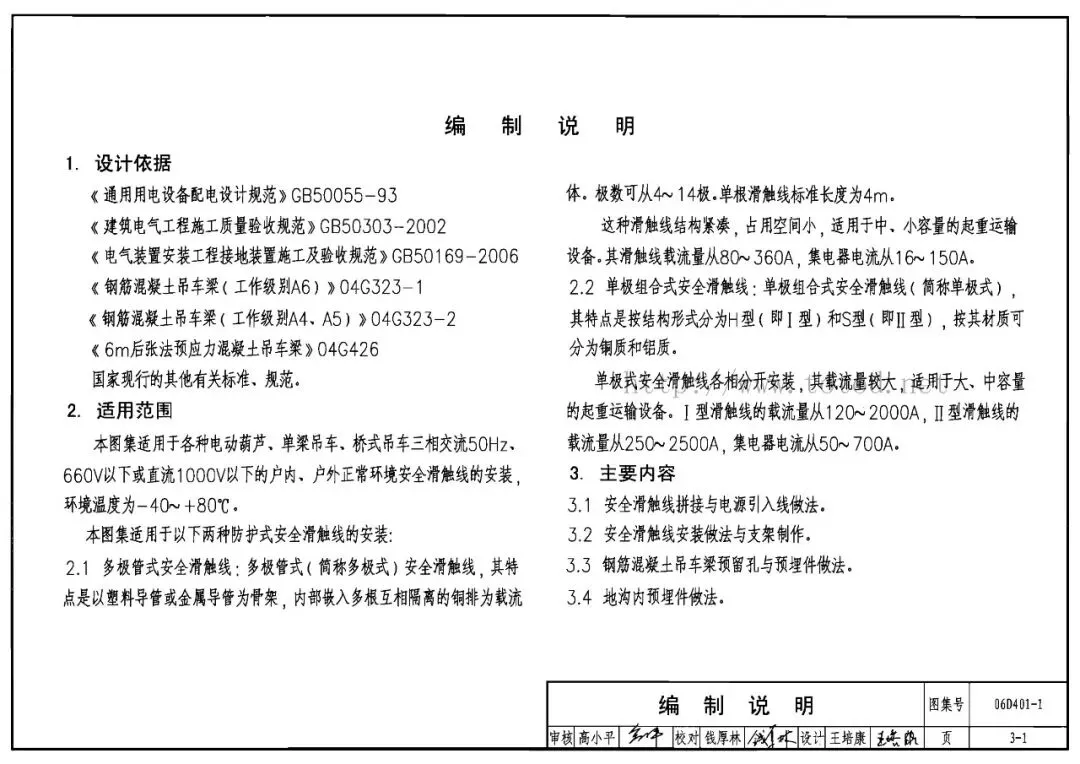

本图集适用于室内外各种桥式吊车、单梁吊车、电动葫芦等移动设备的滑触线安装，电源为三相交流50Hz，电压等级涵盖380V、660V和3kV三类。图集所列角钢、圆钢、扁钢、轻轨和双沟铜线五种裸滑触线仅适用于380V电压，铜质刚性滑触线则可用于三个电压等级。设计依据包括通用用电设备配电设计规范、建筑电气安装工程施工质量验收规范、电气装置安装工程接地装置施工及验收规范以及吊车梁等现行标准。

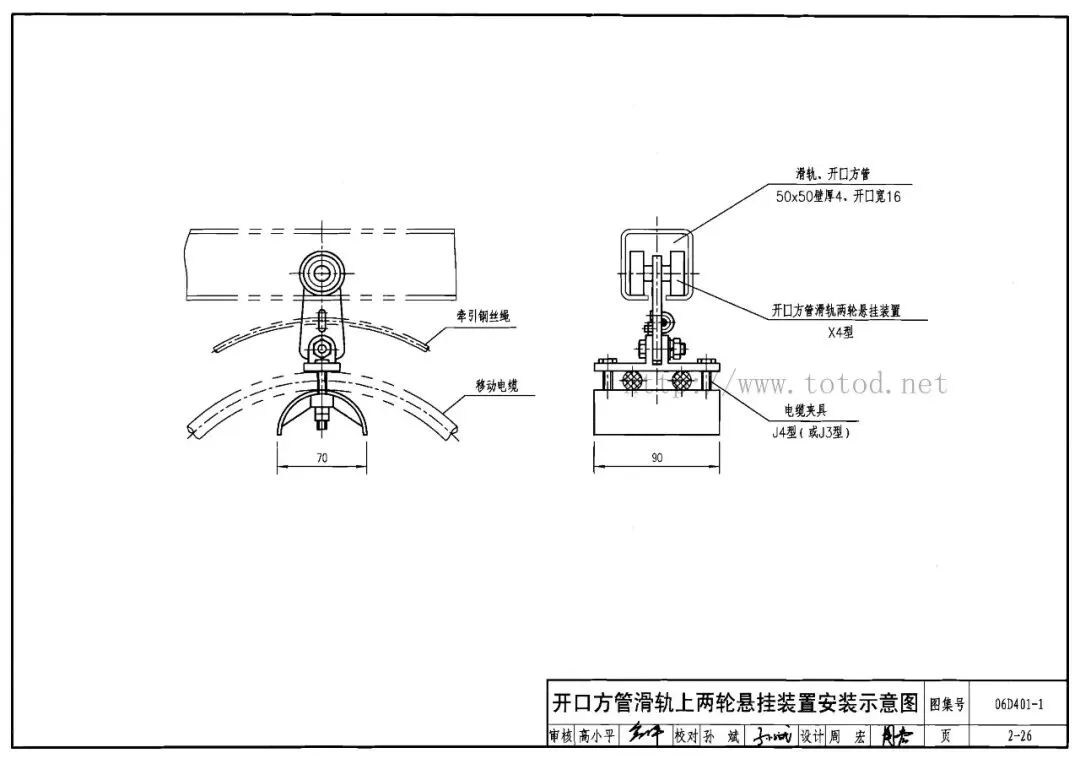

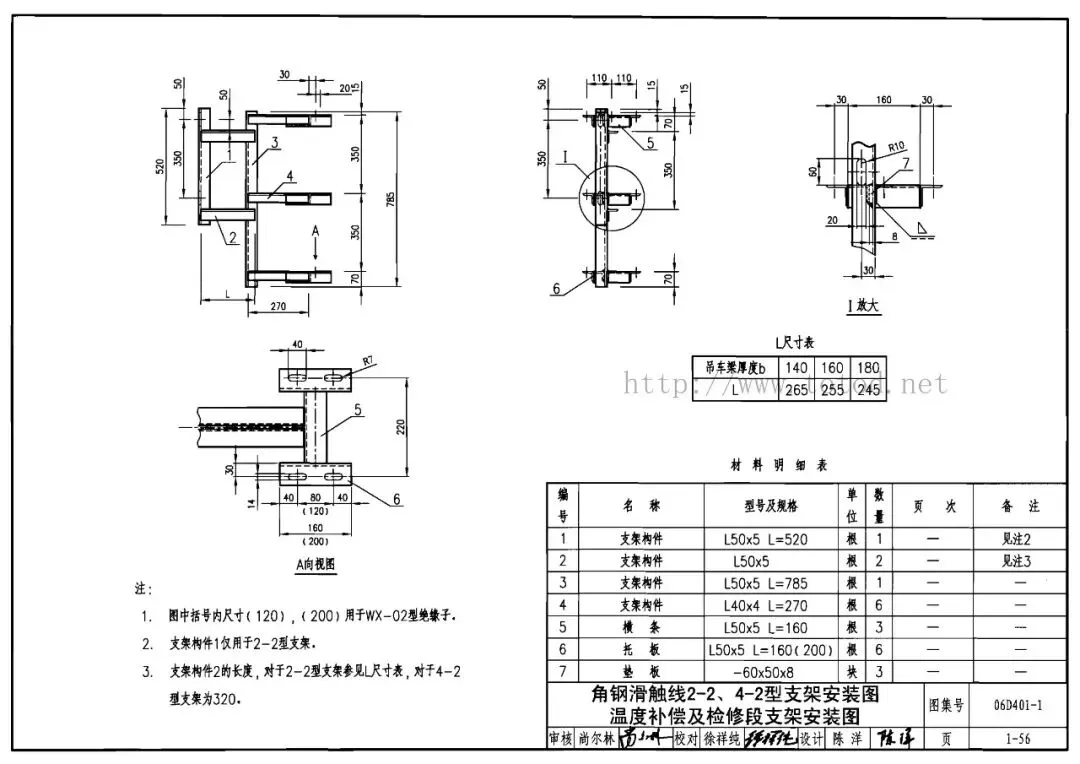

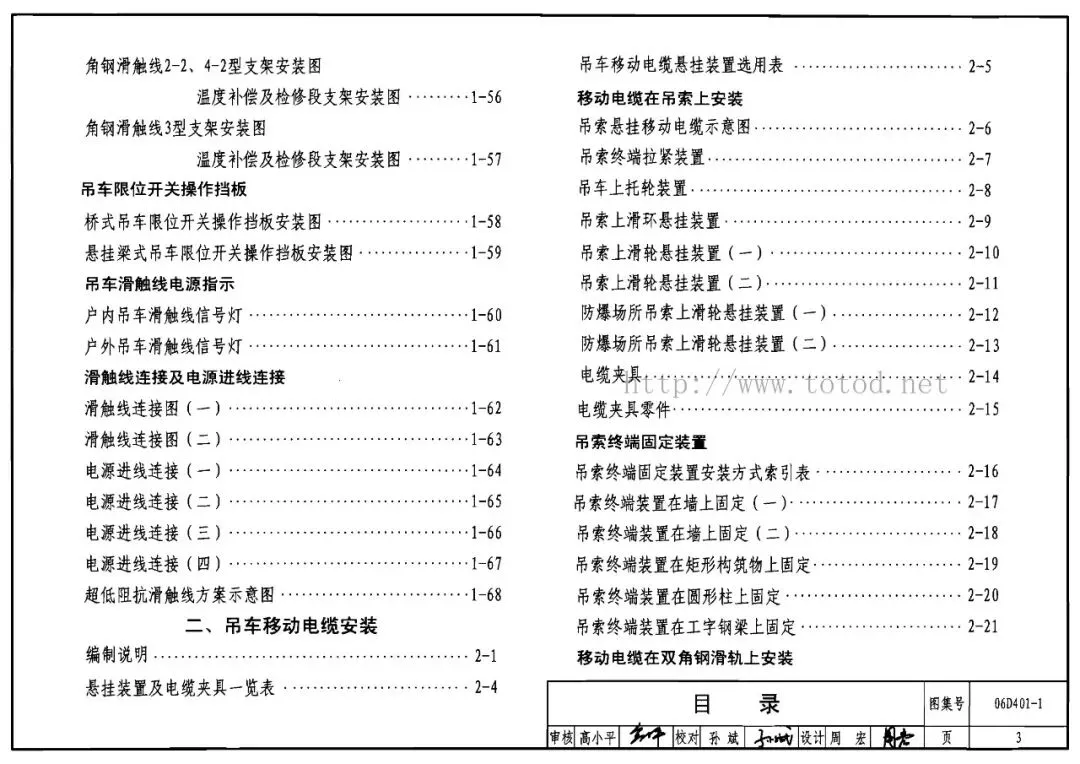

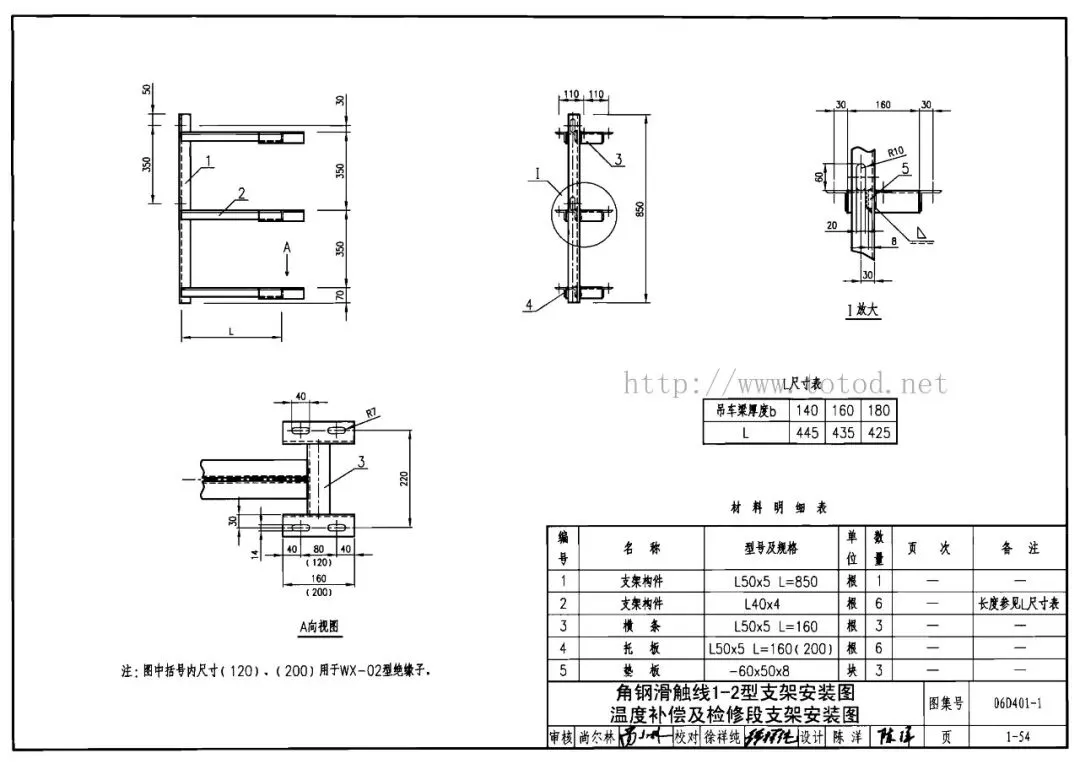

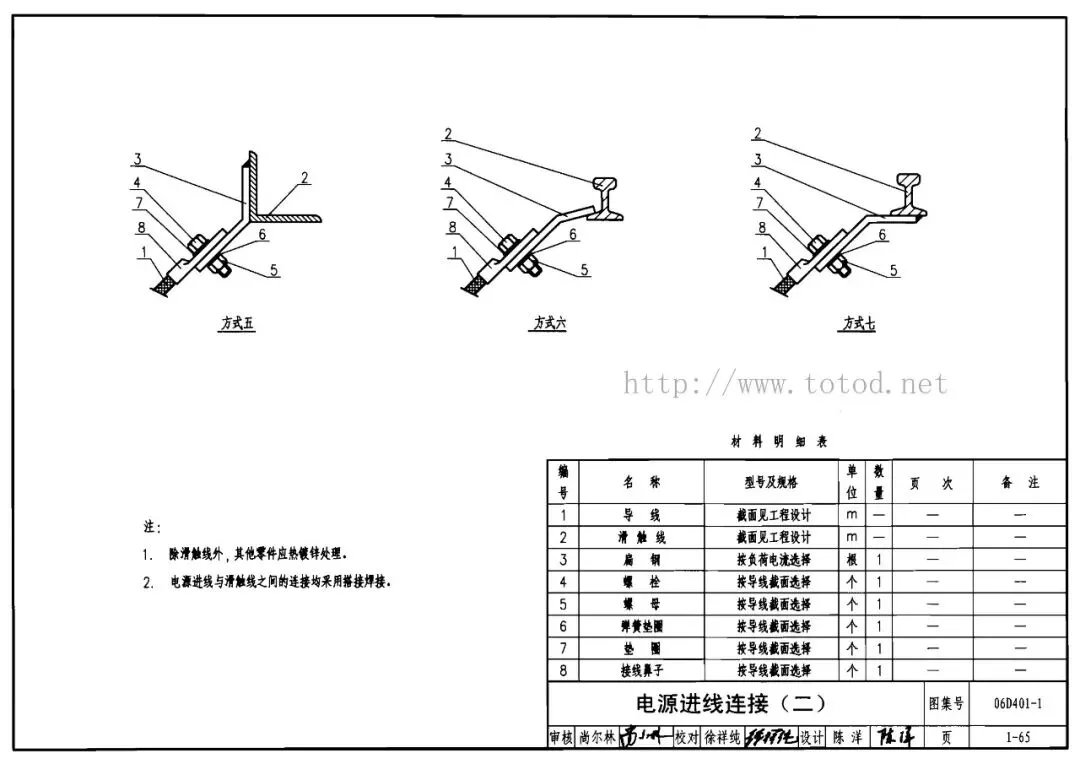

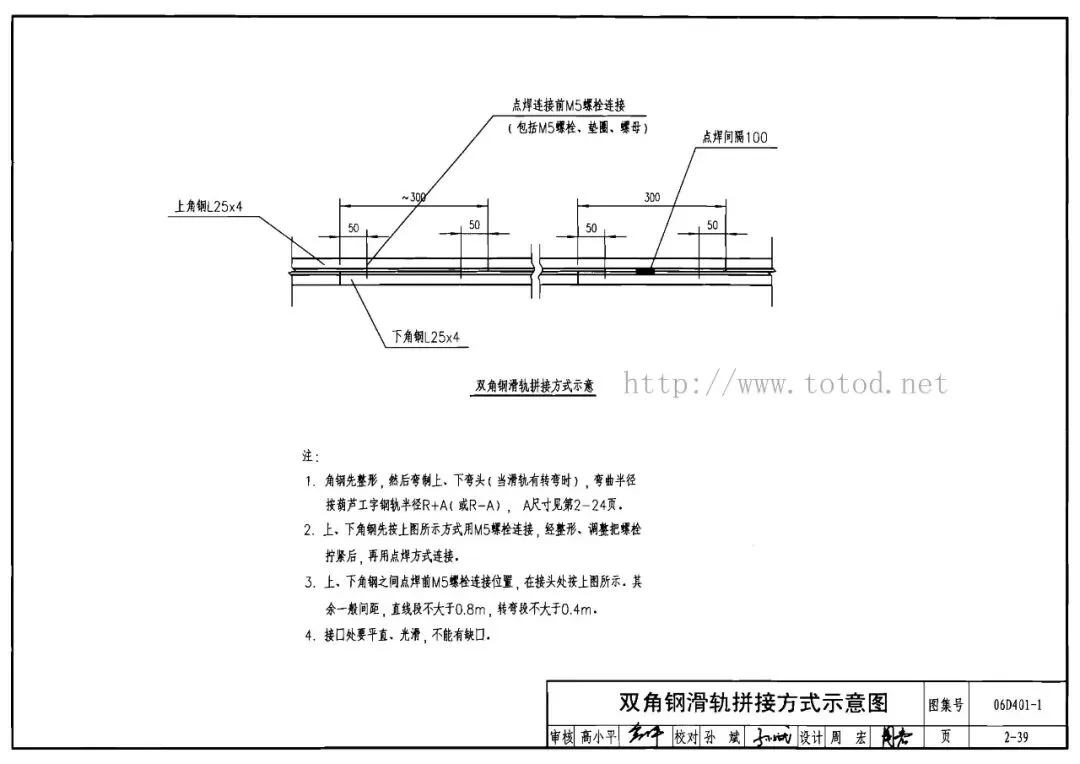

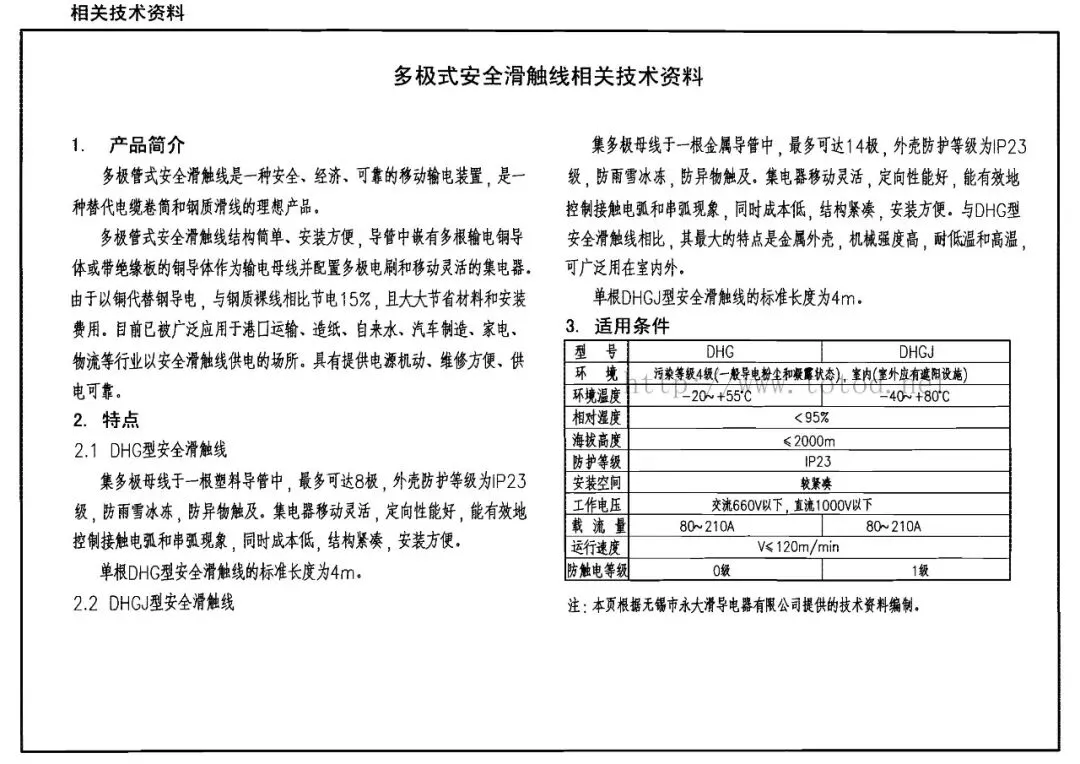

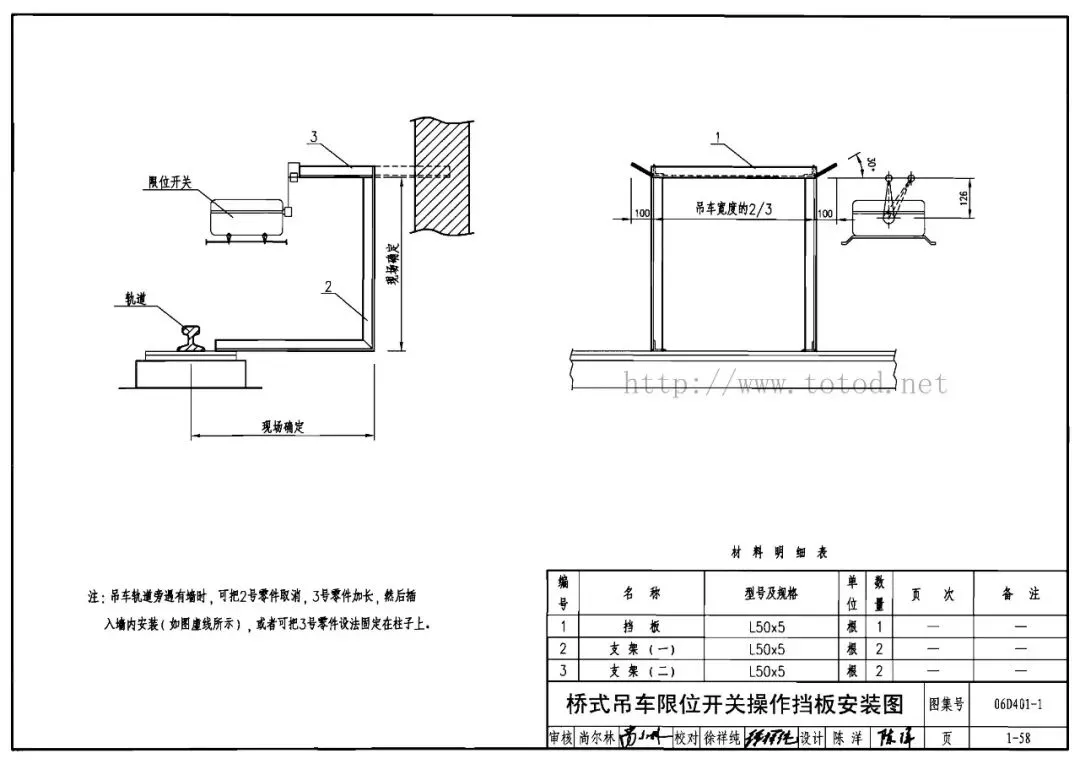

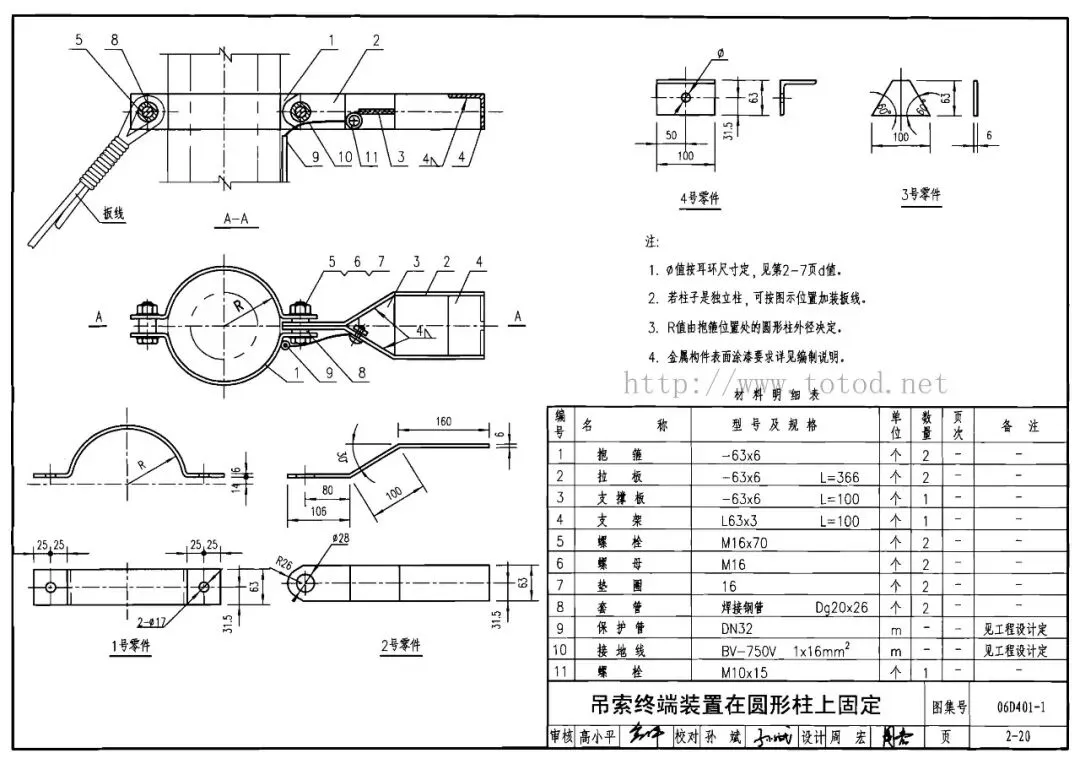

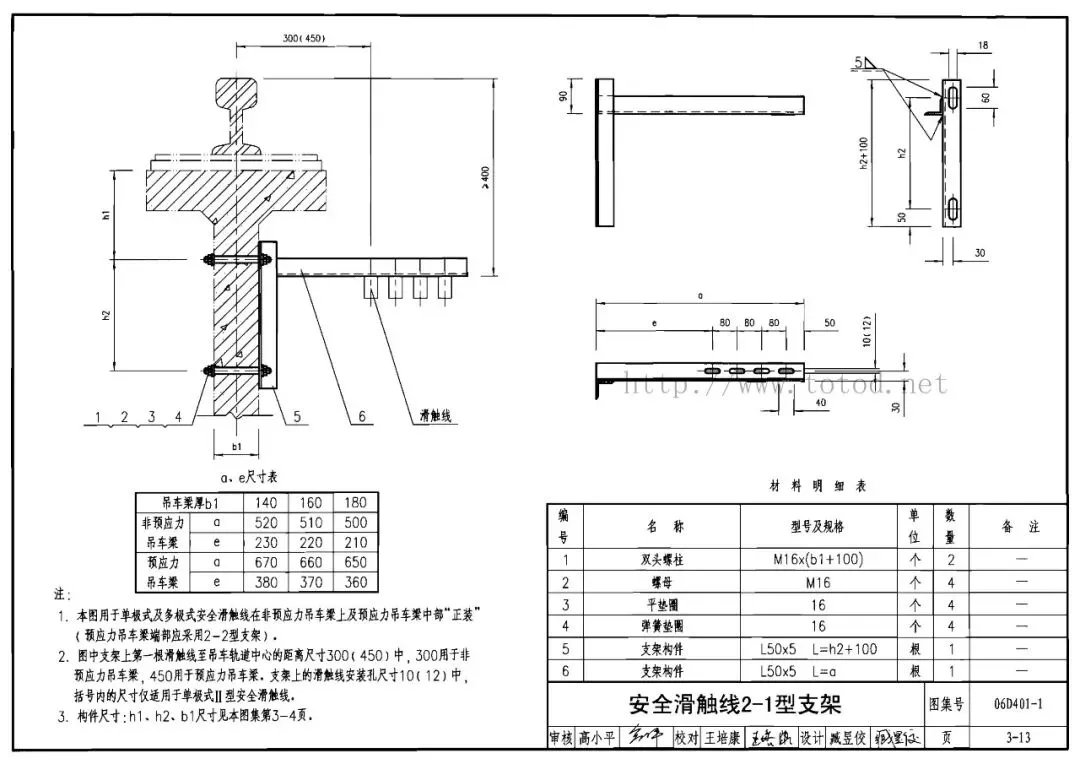

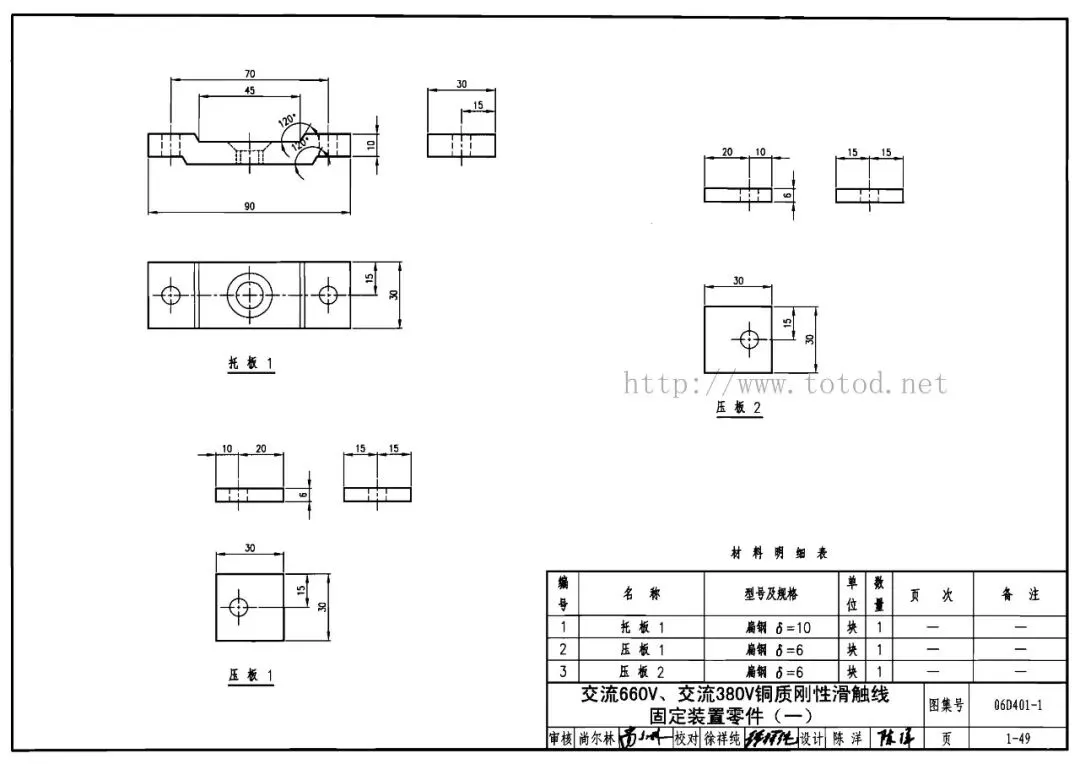

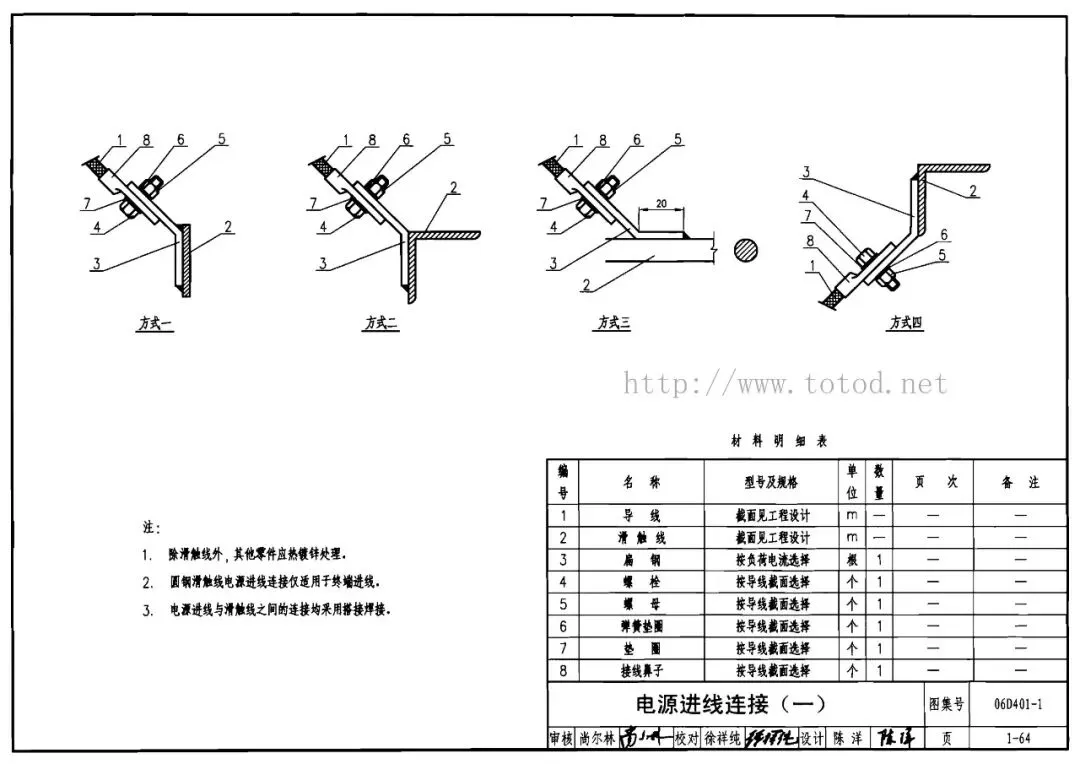

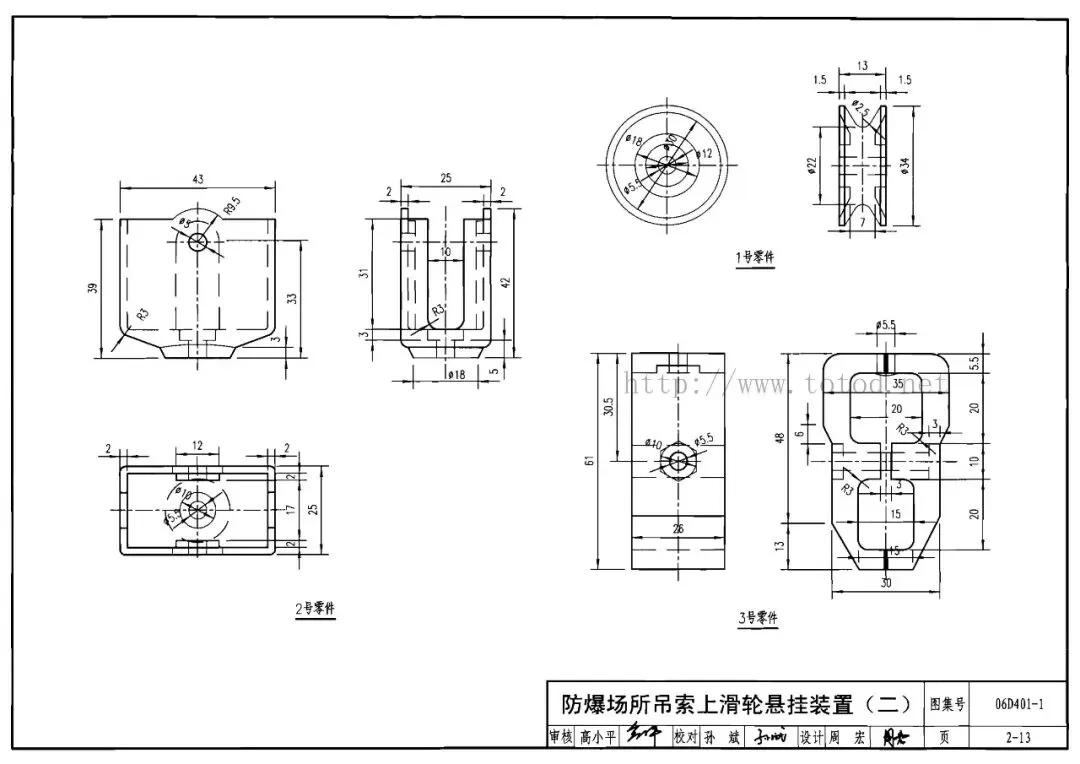

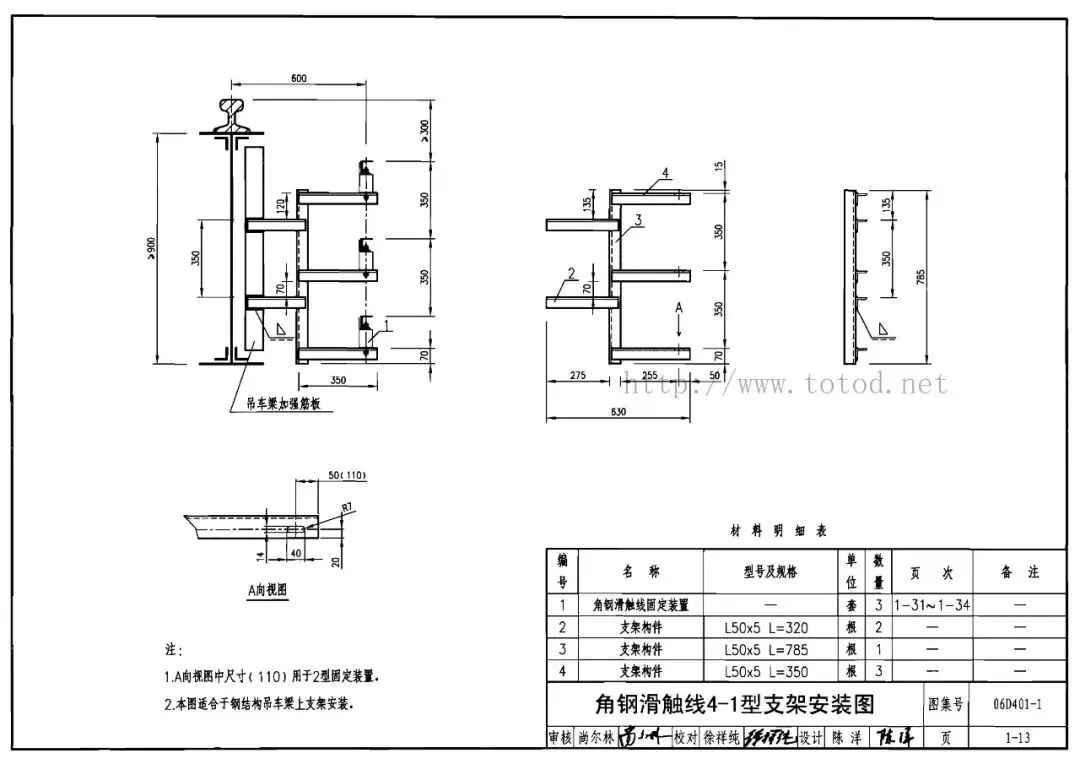

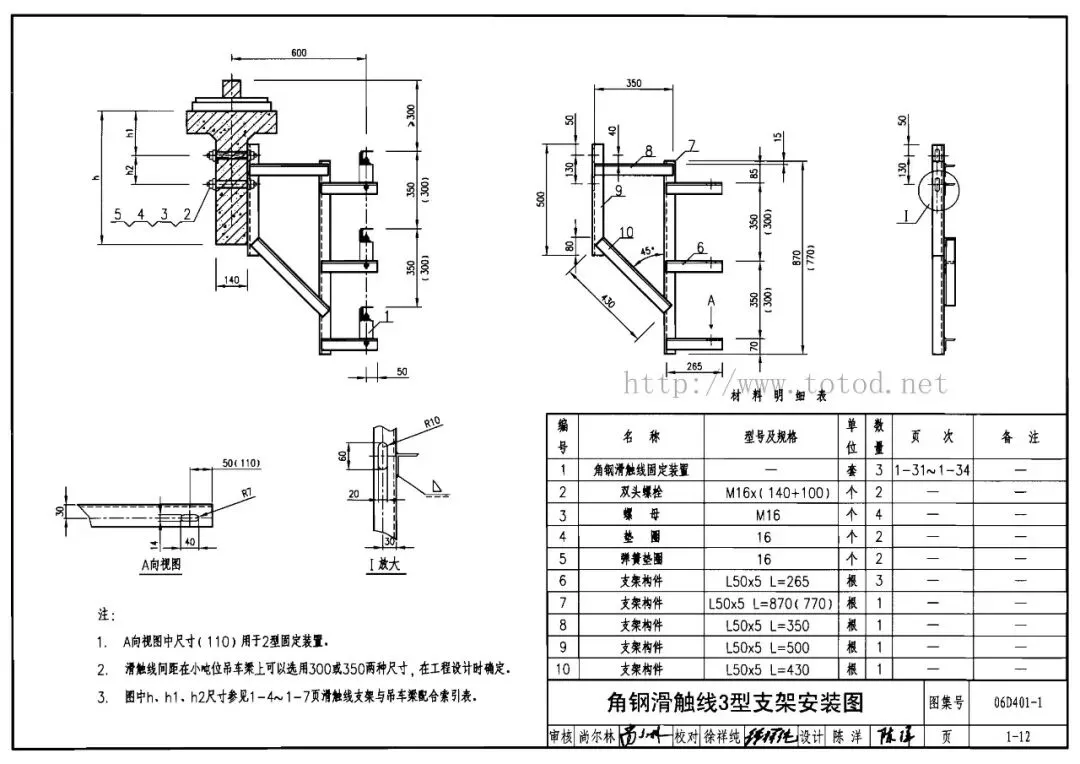

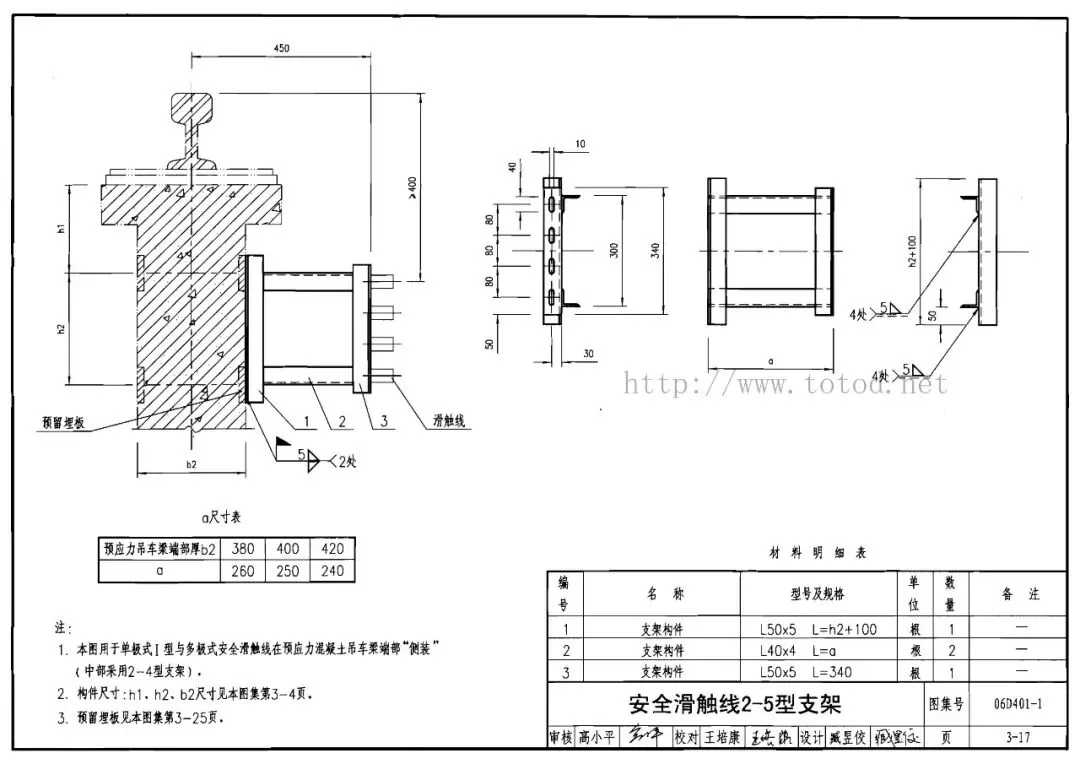

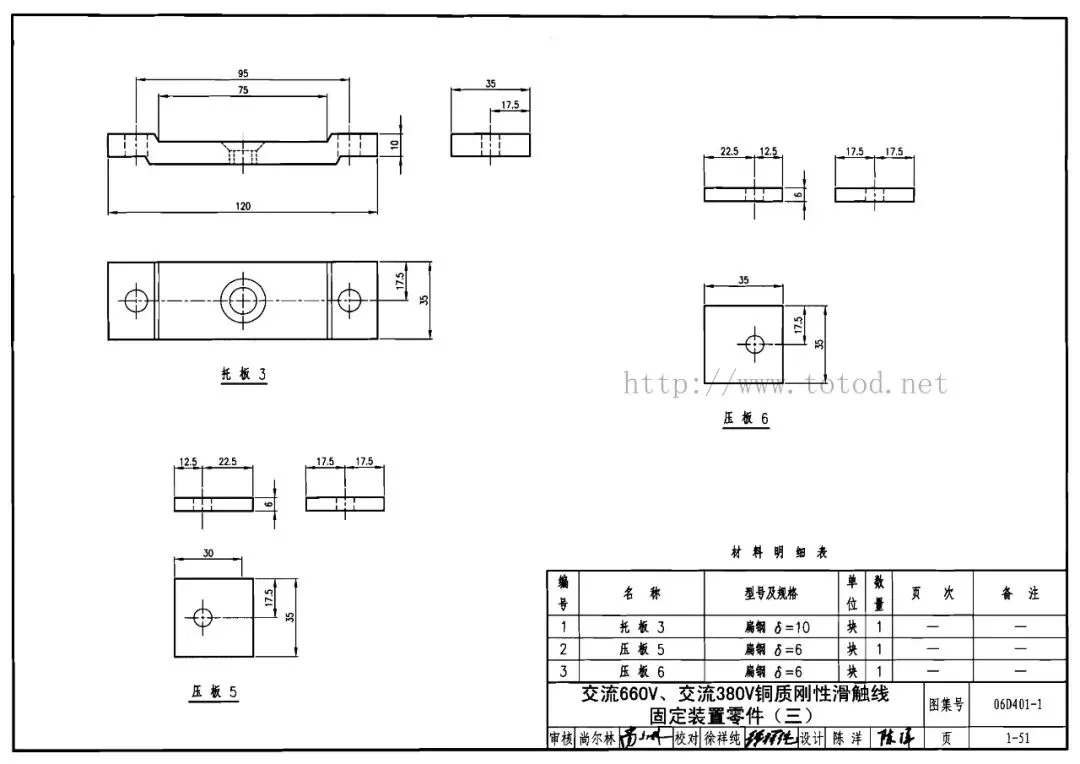

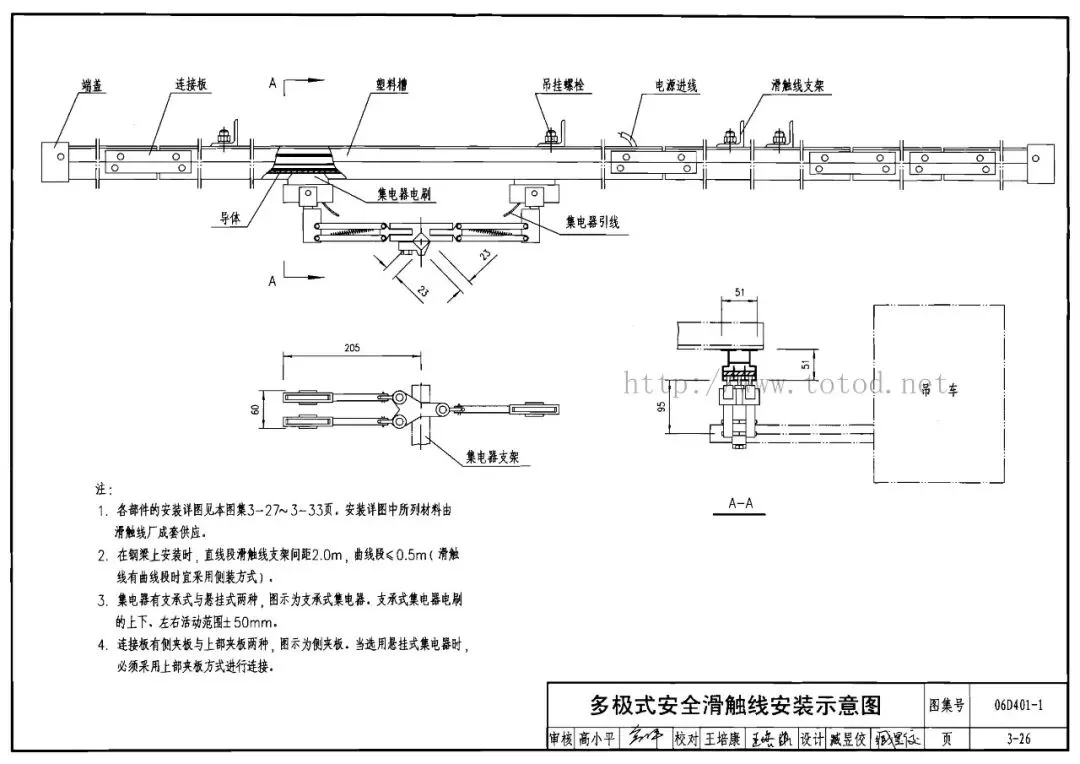

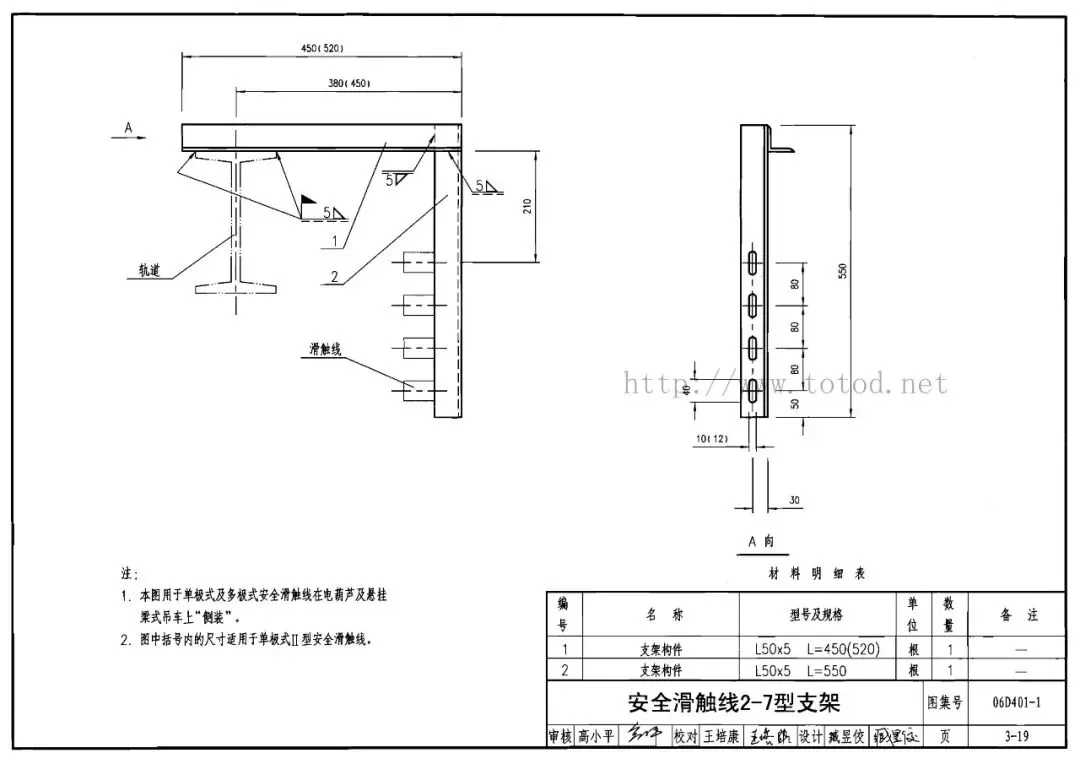

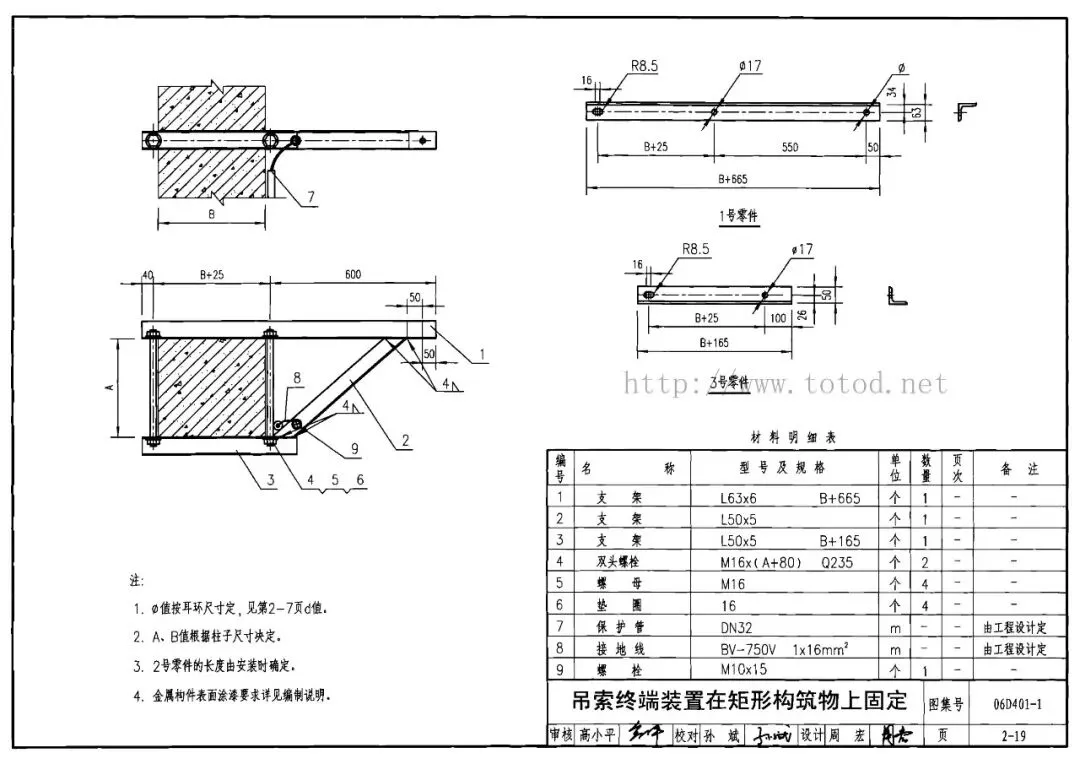

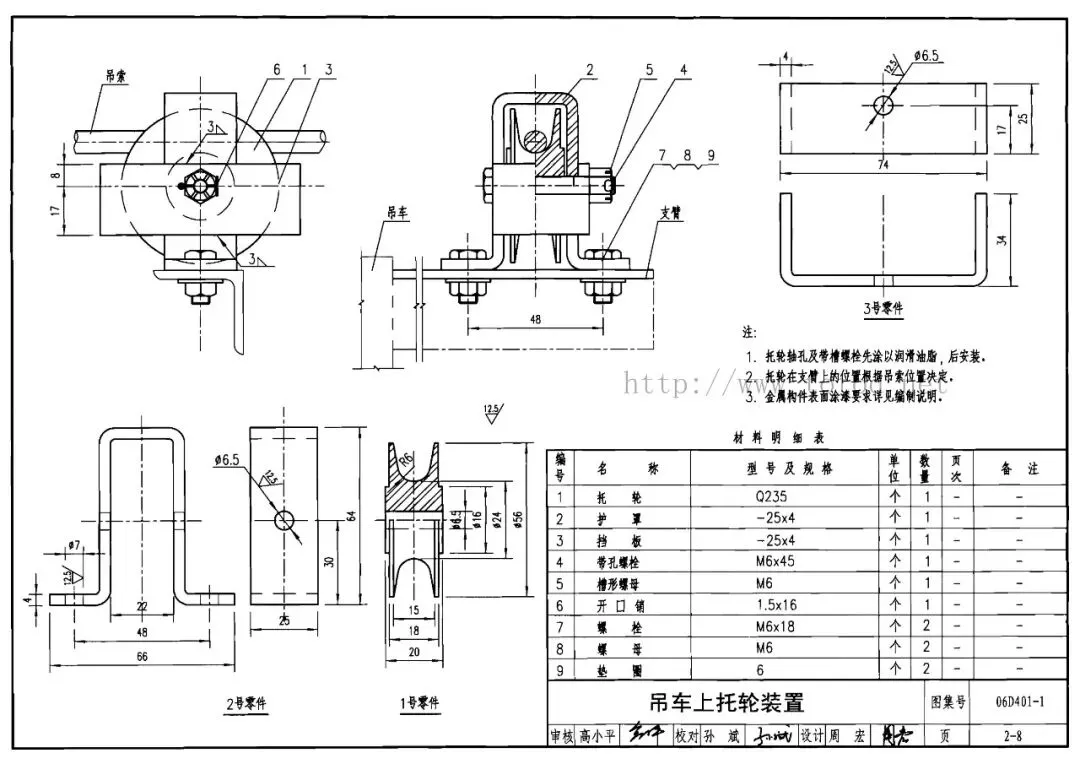

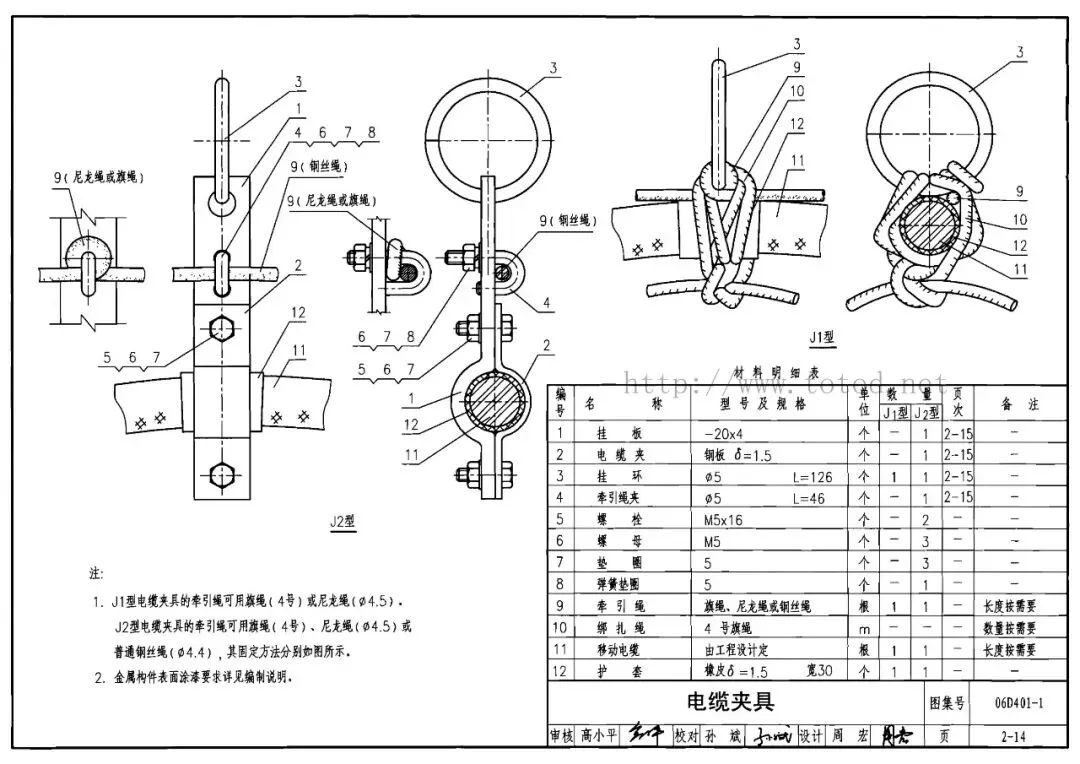

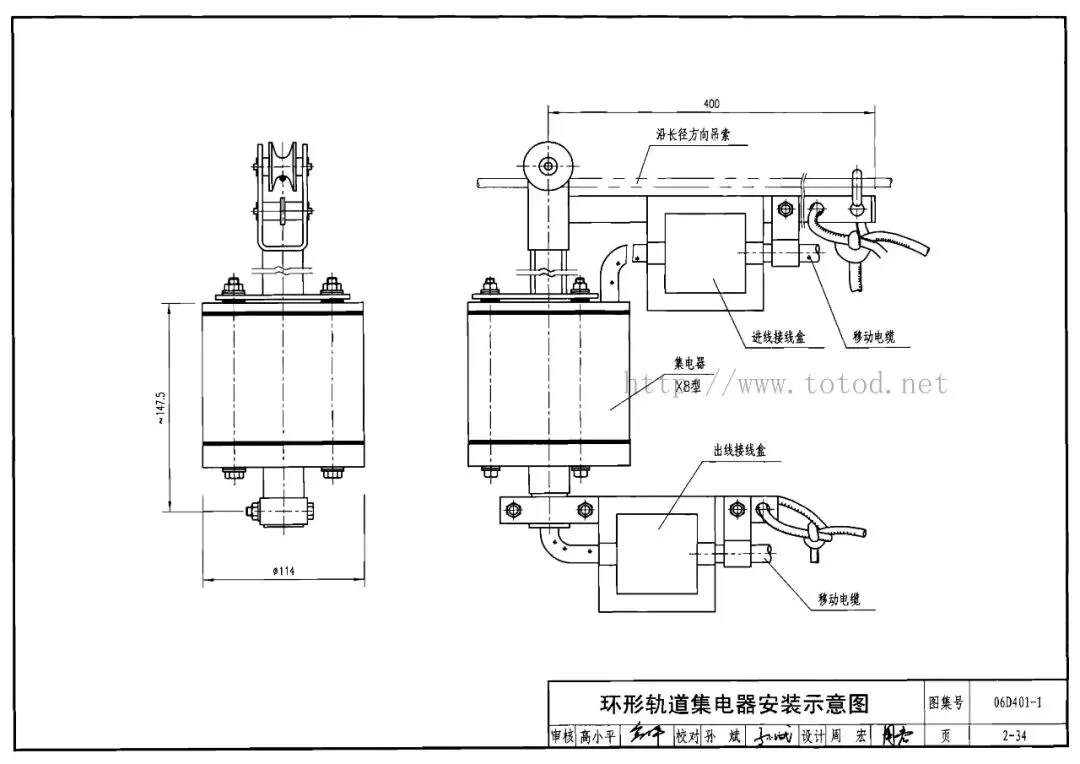

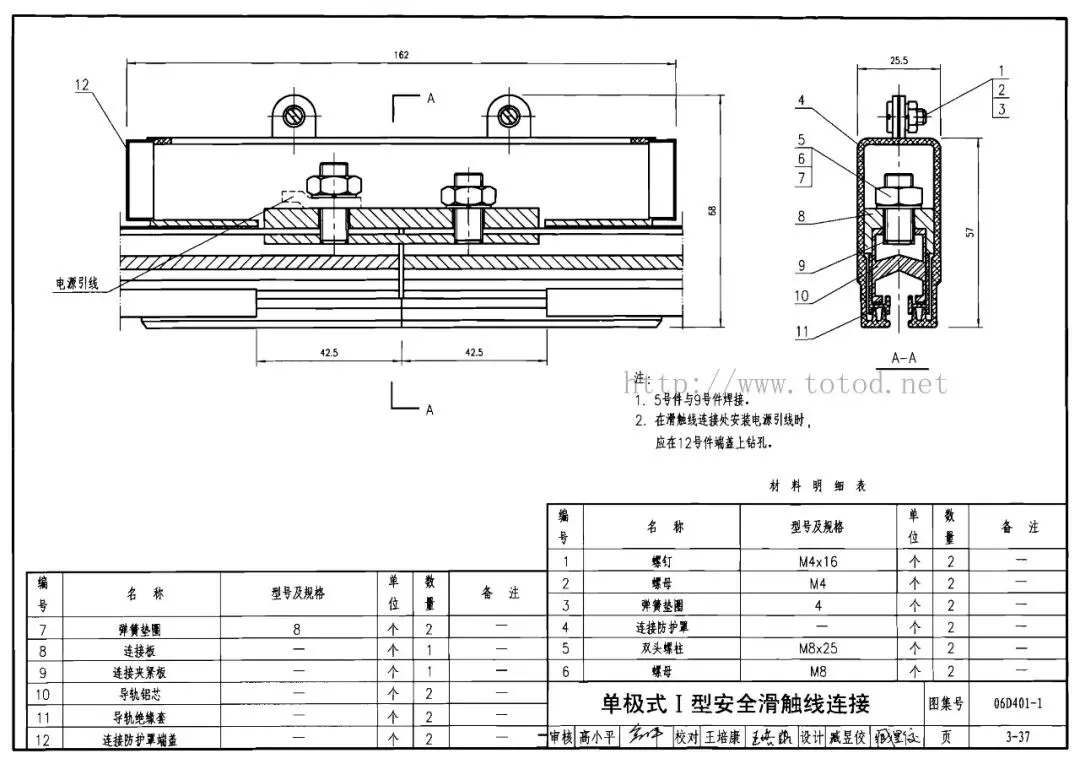

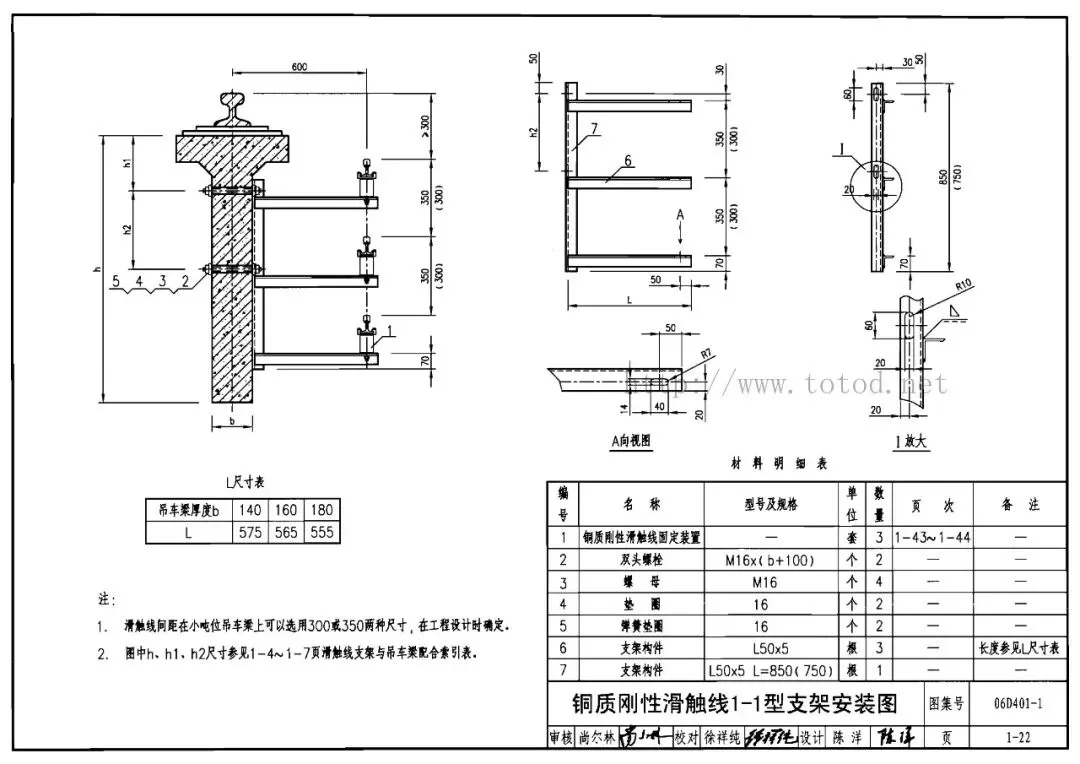

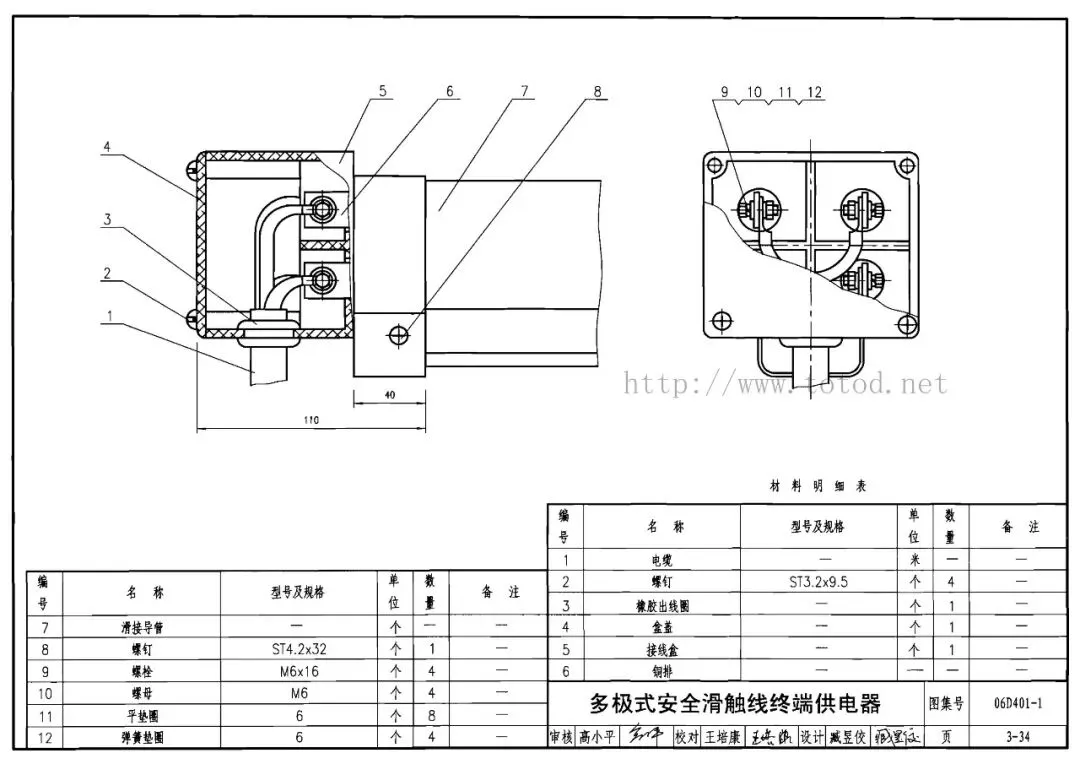

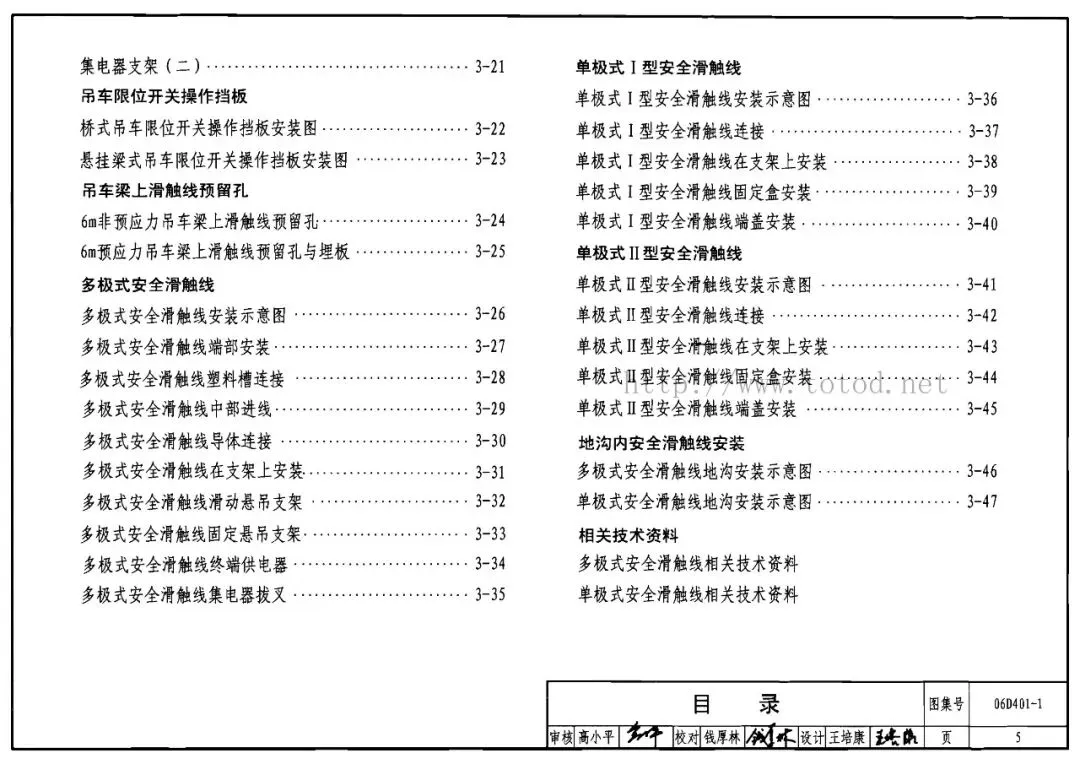

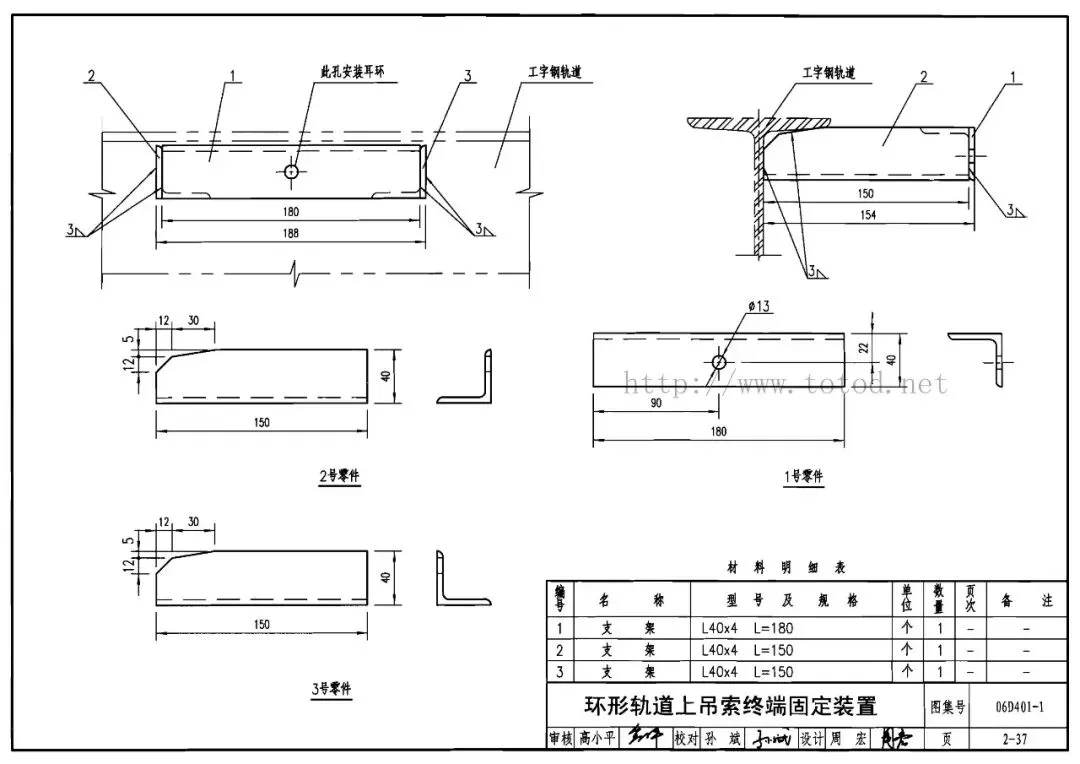

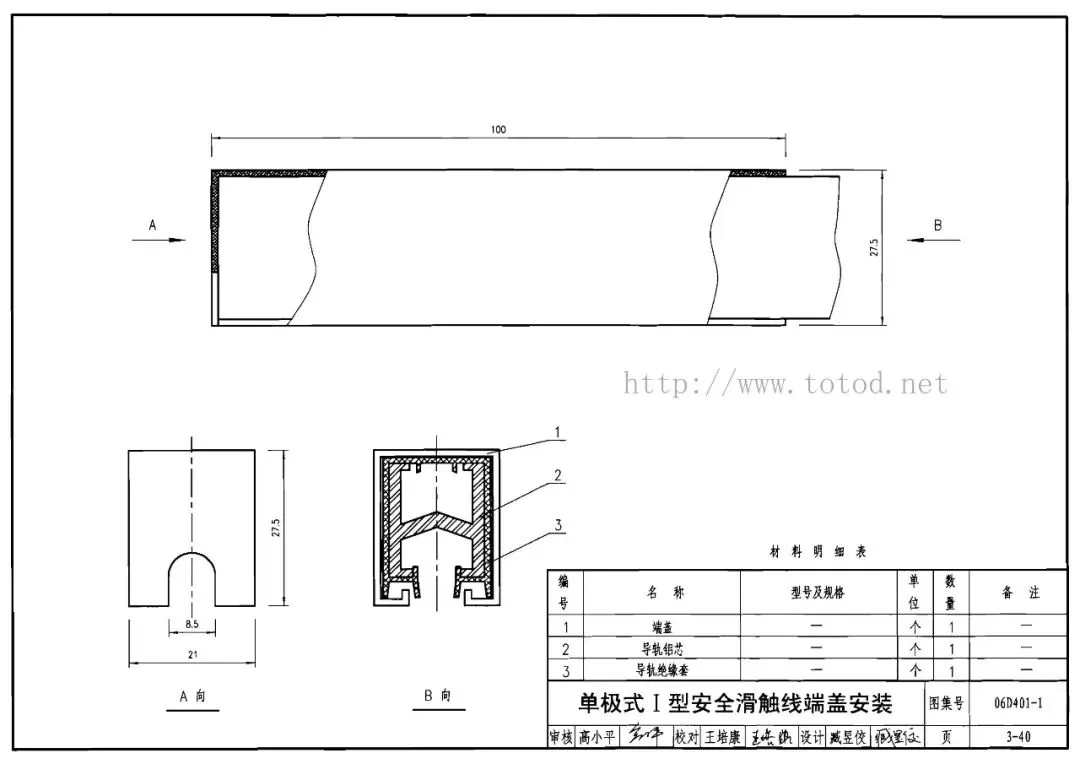

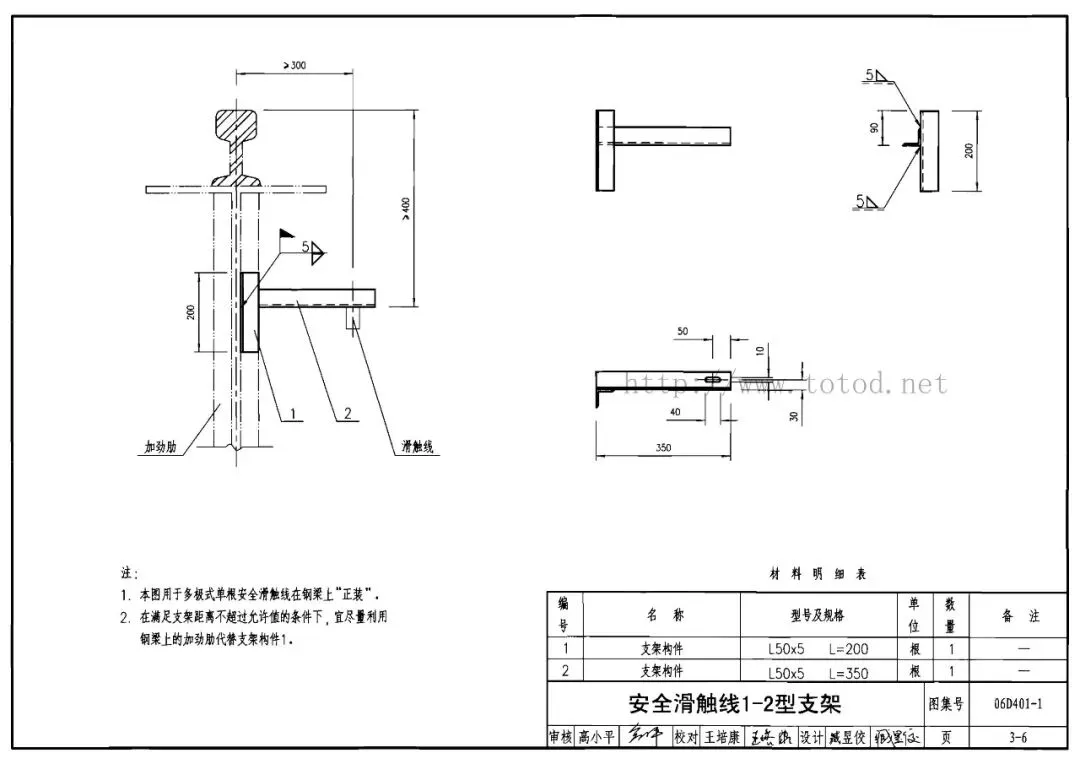

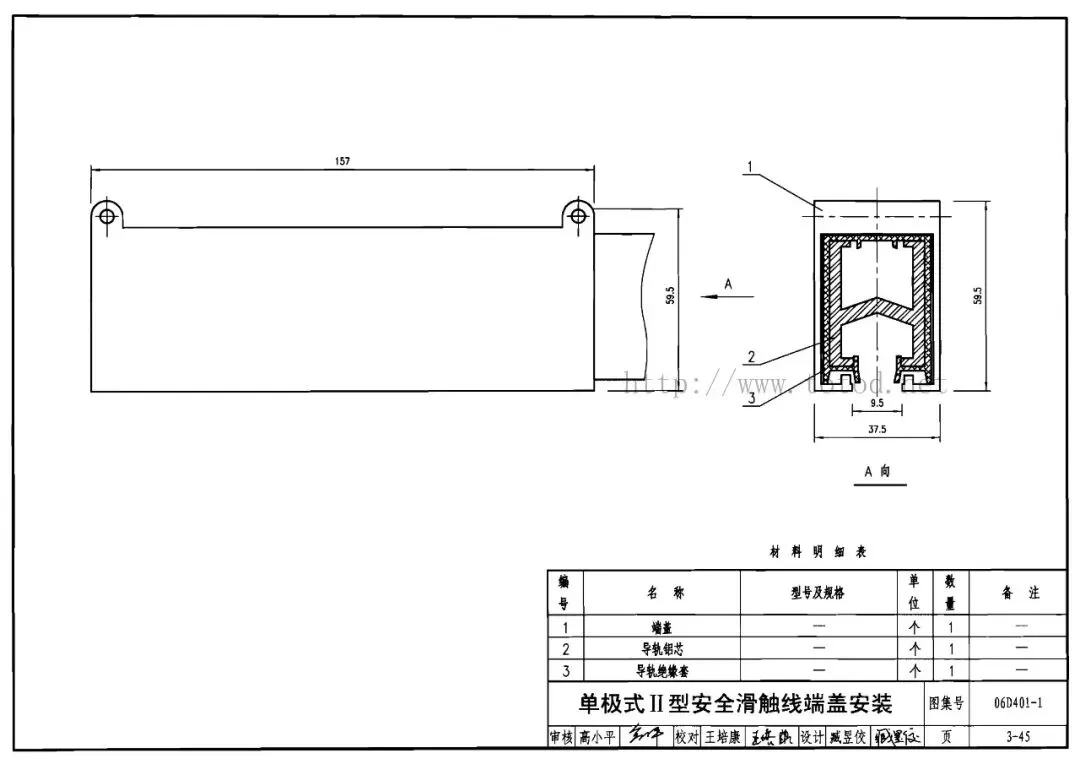

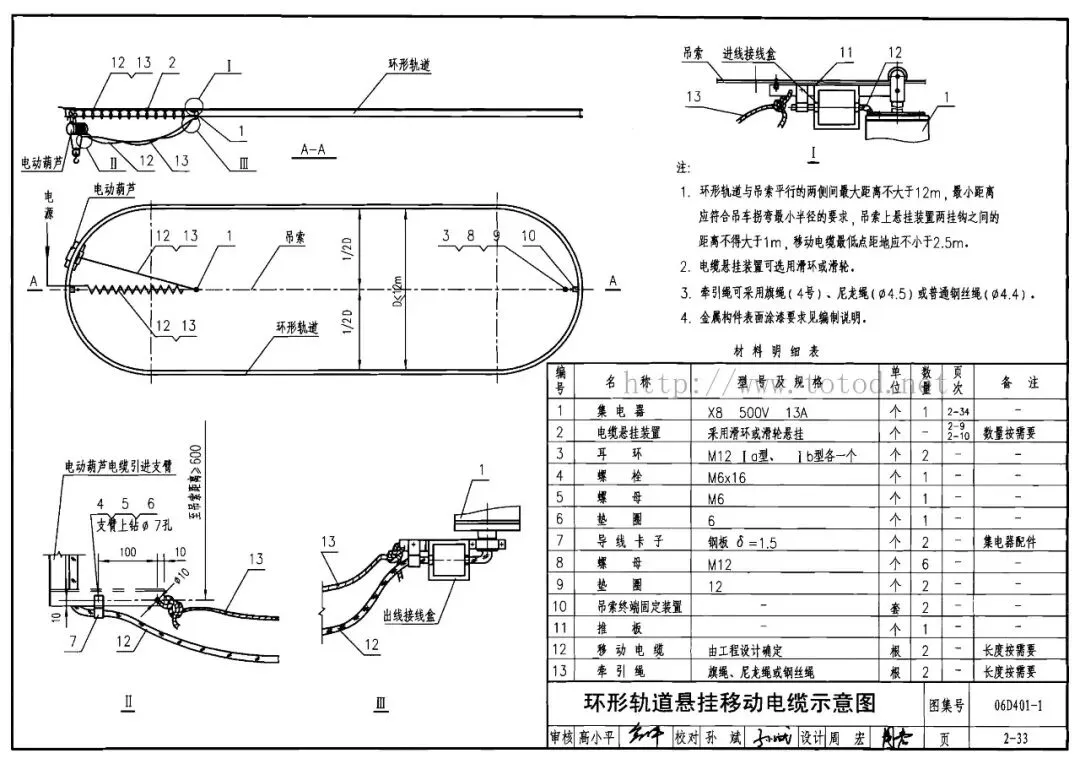

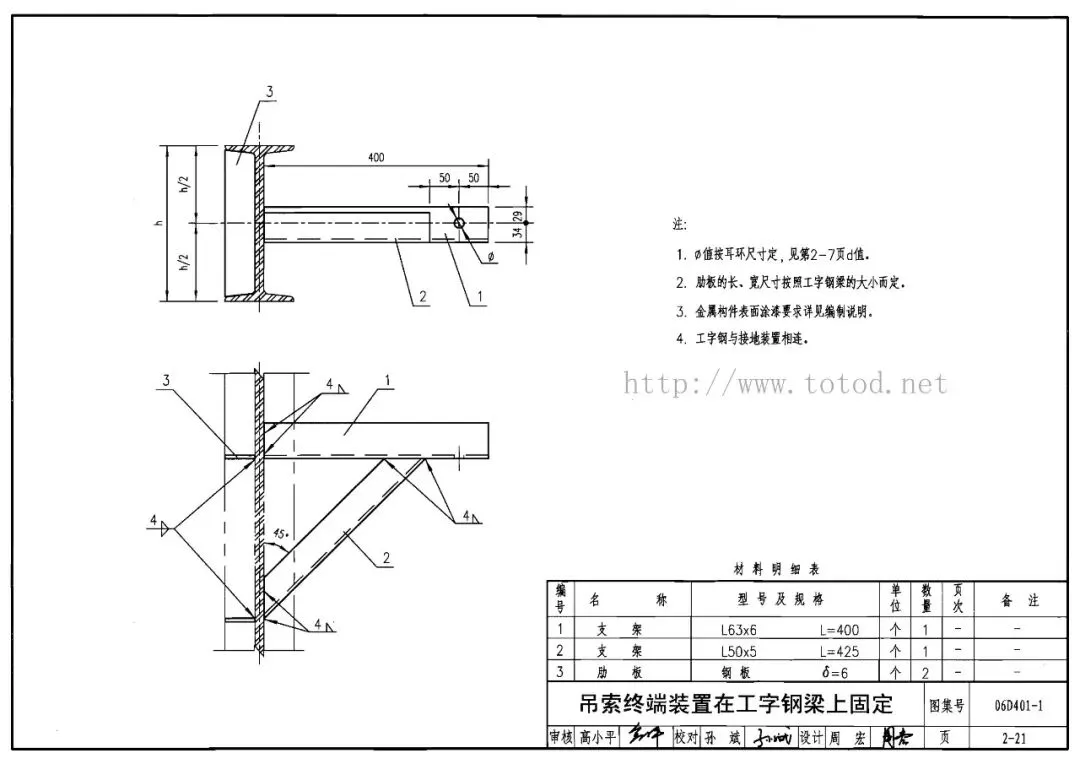

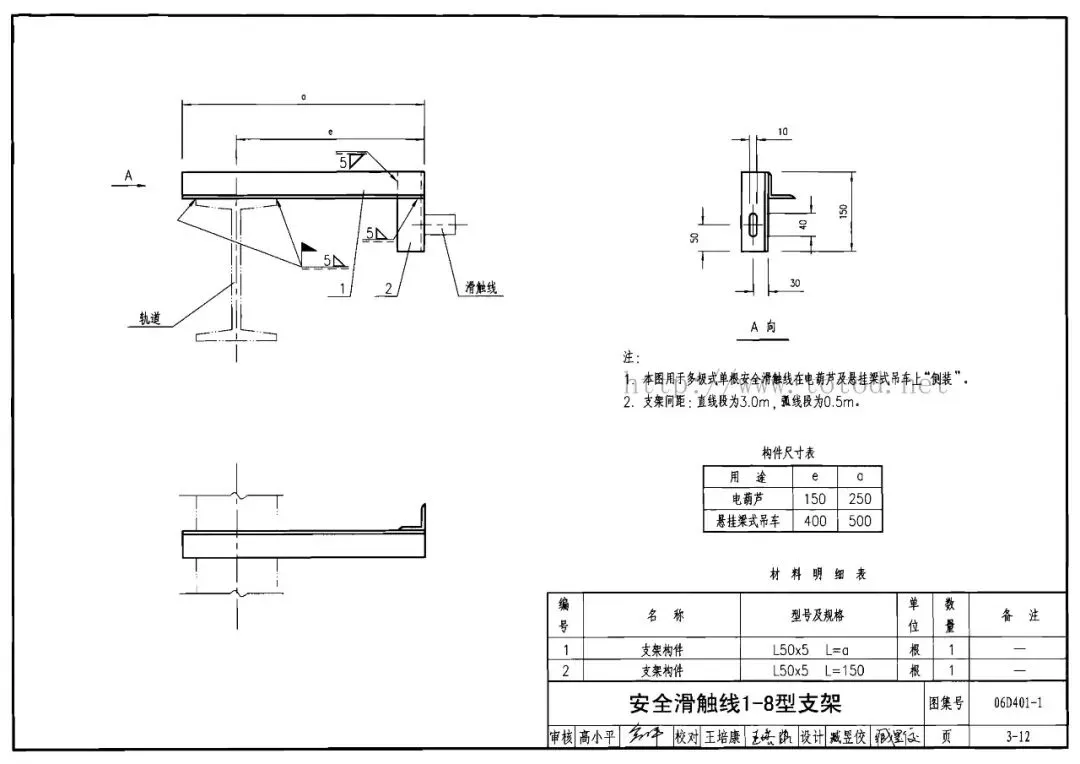

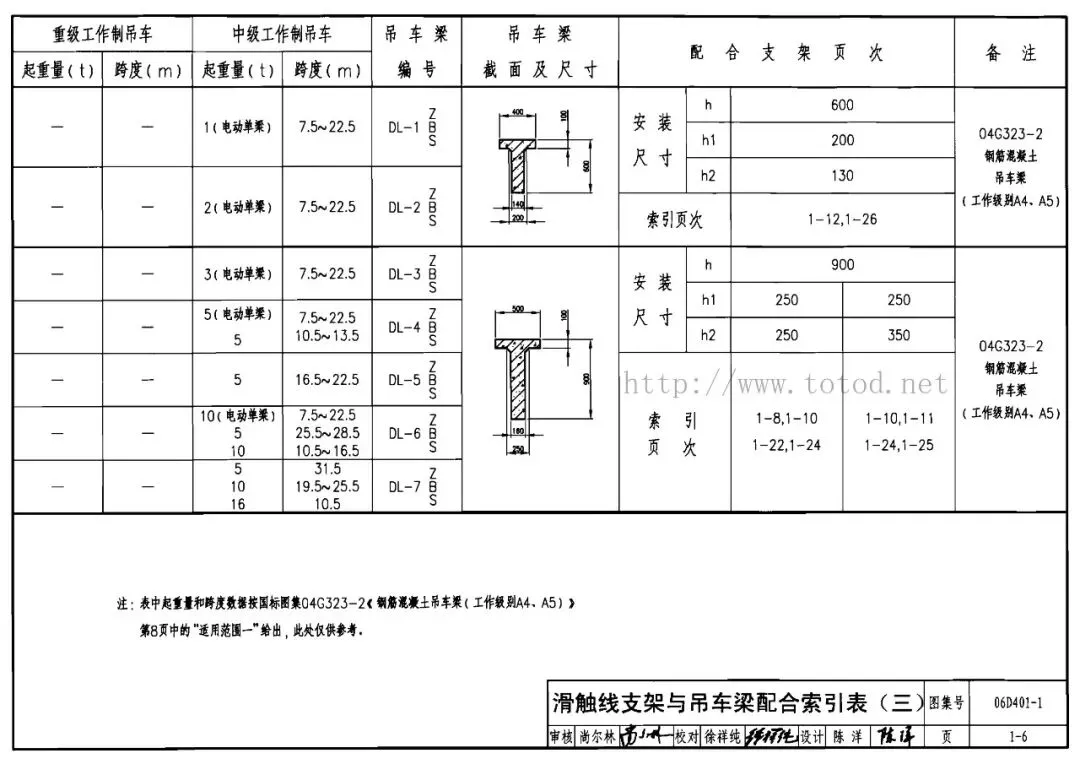

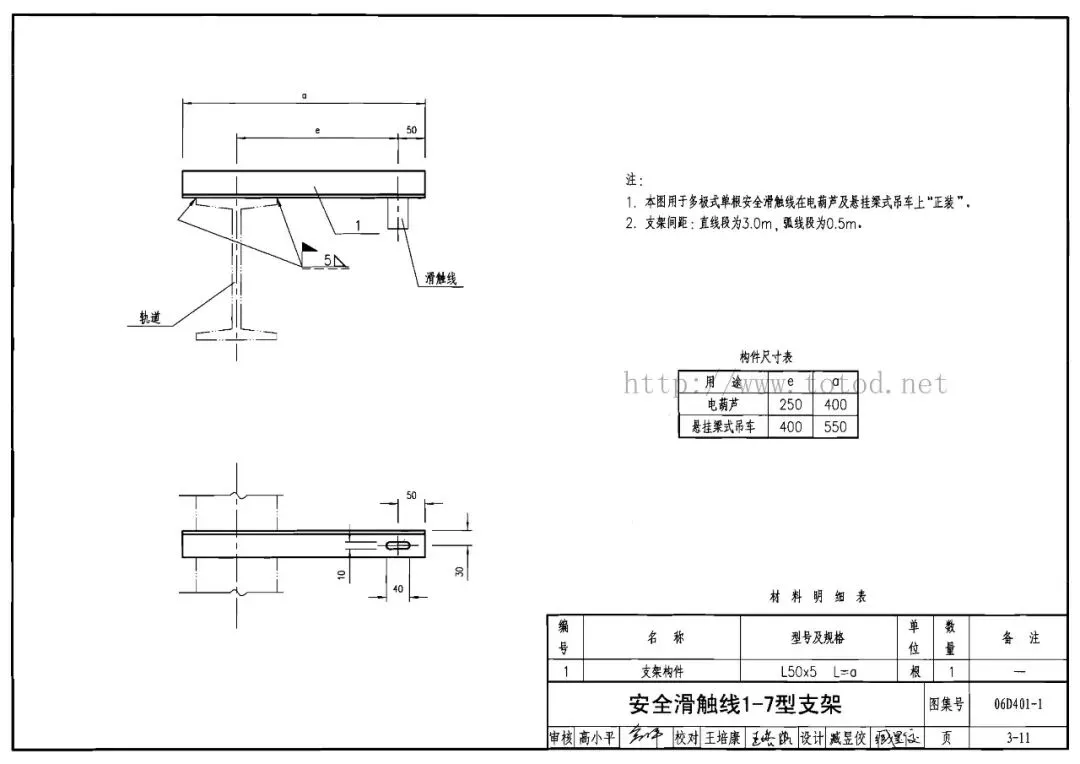

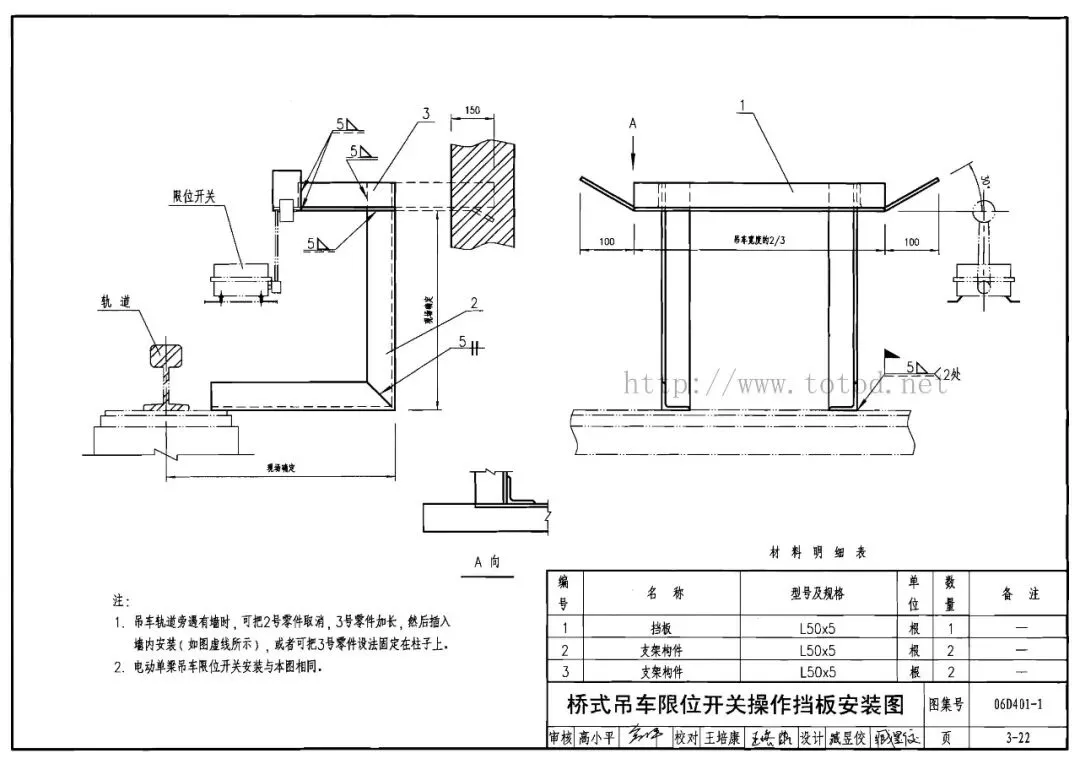

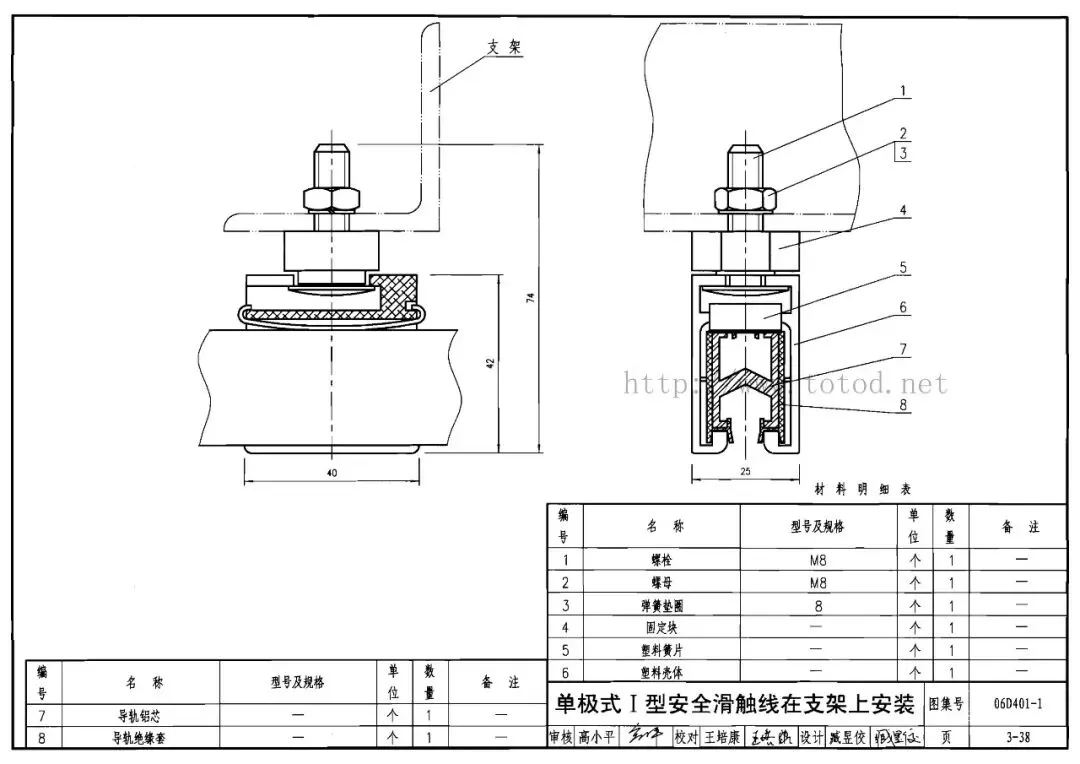

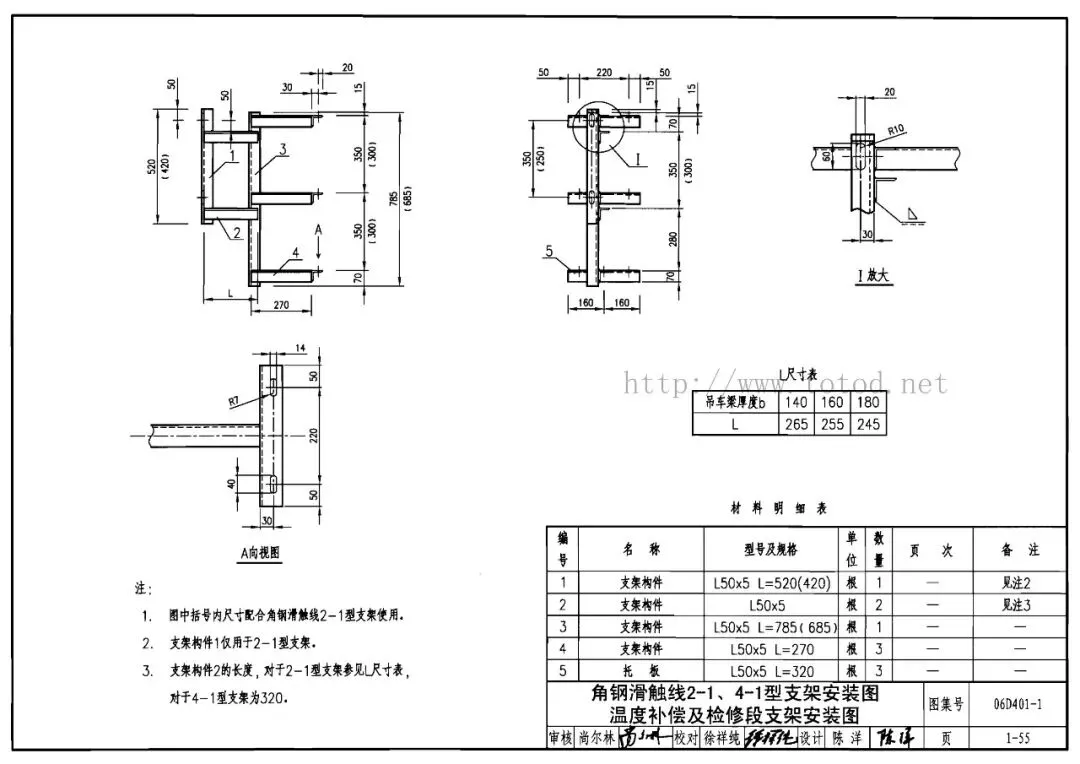

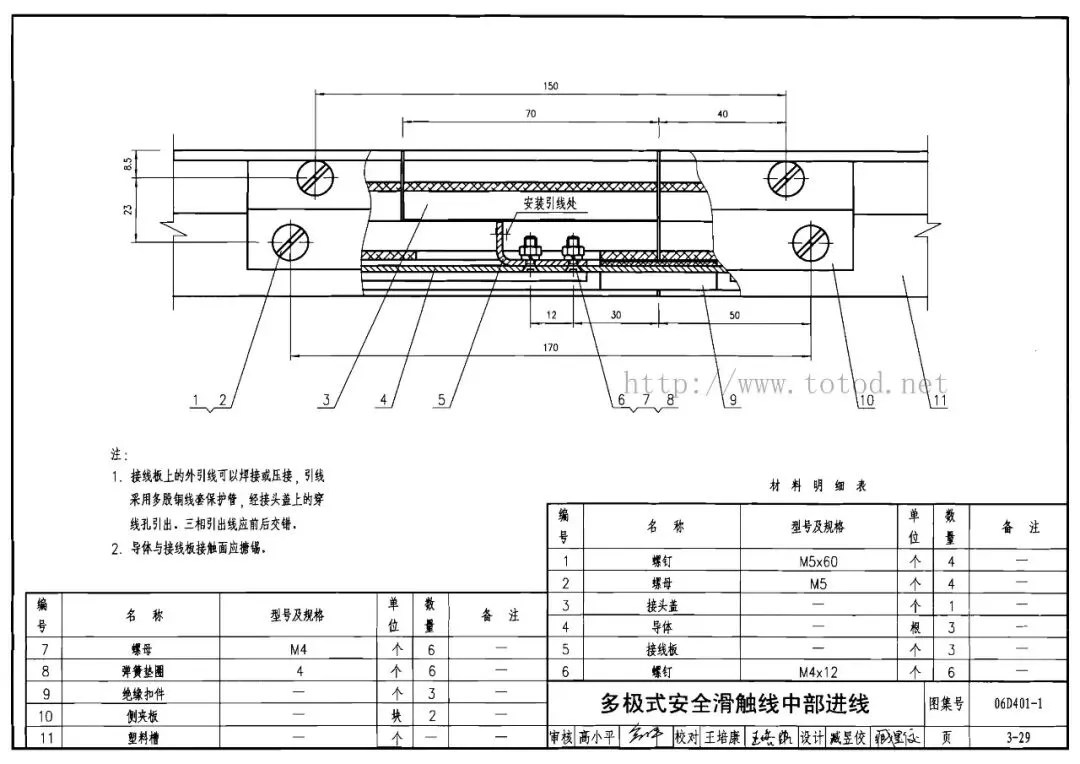

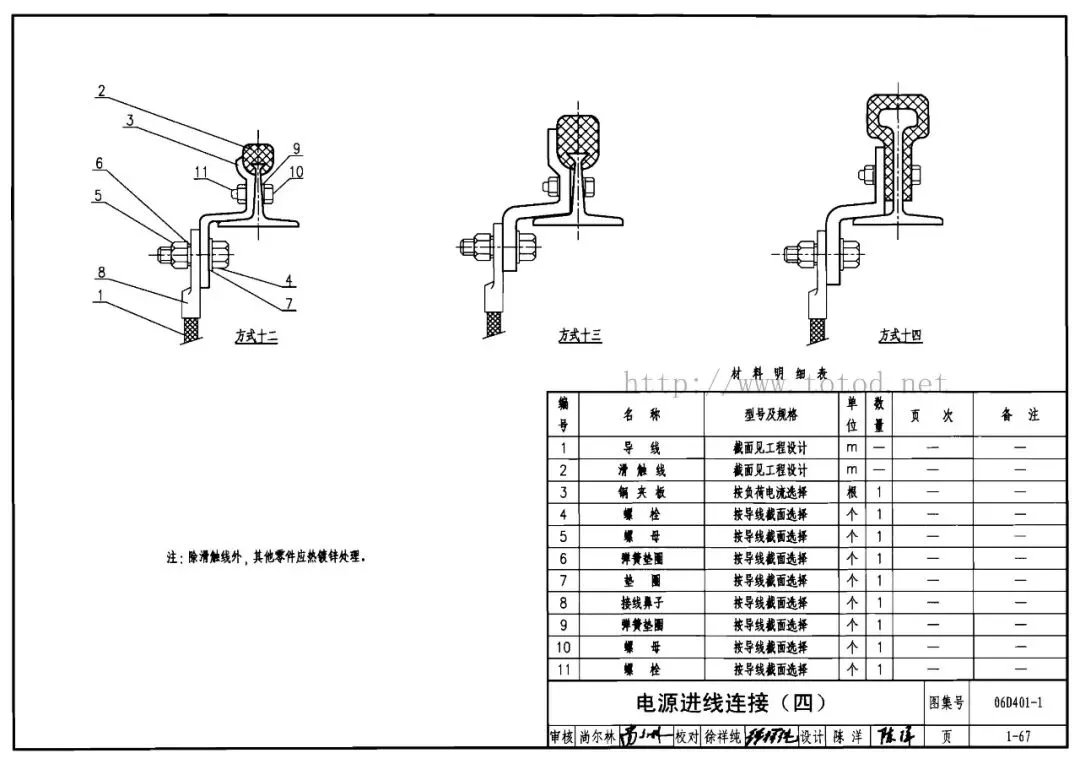

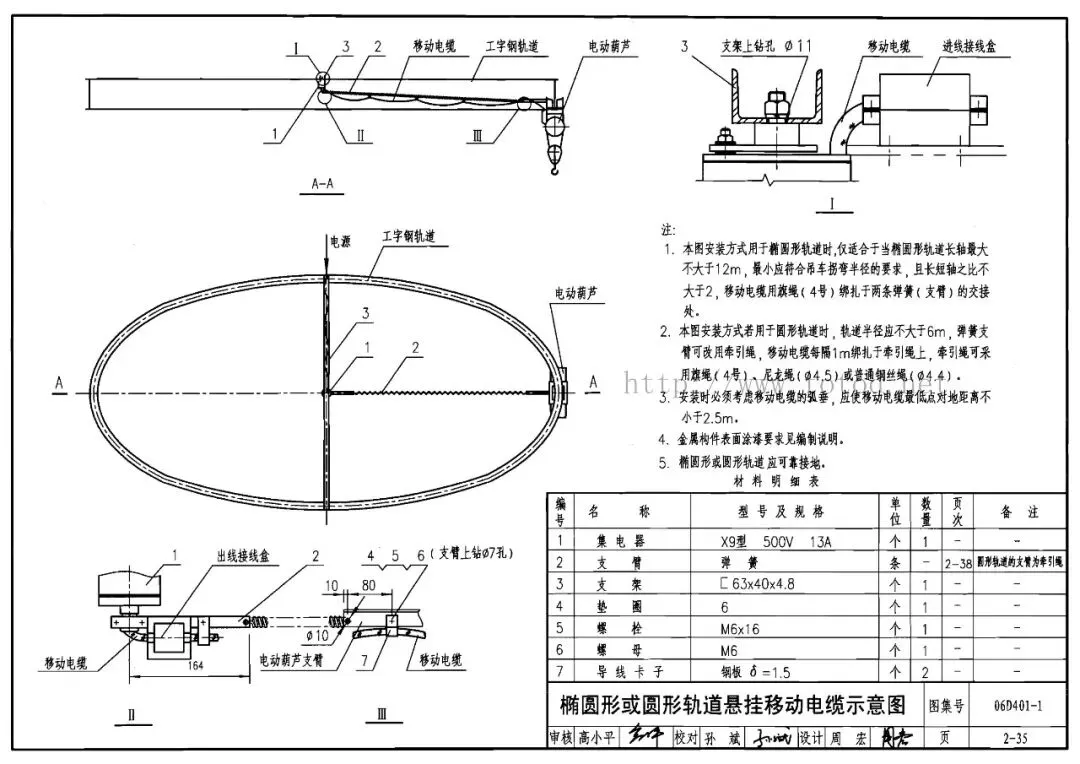

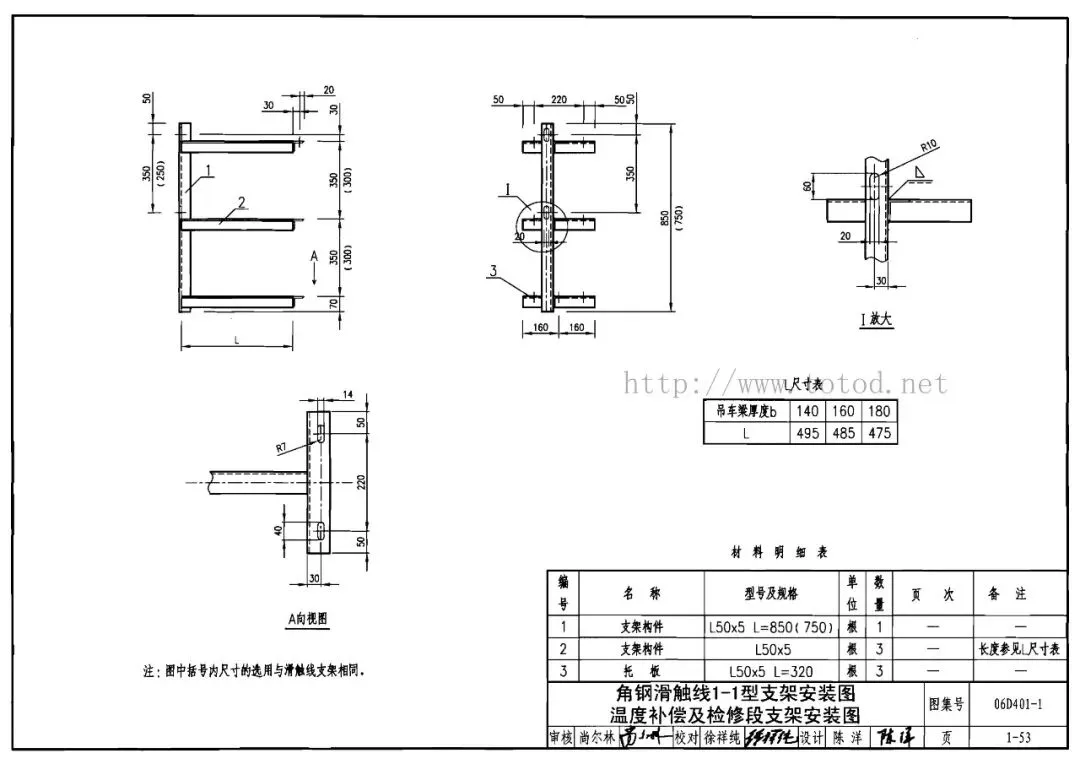

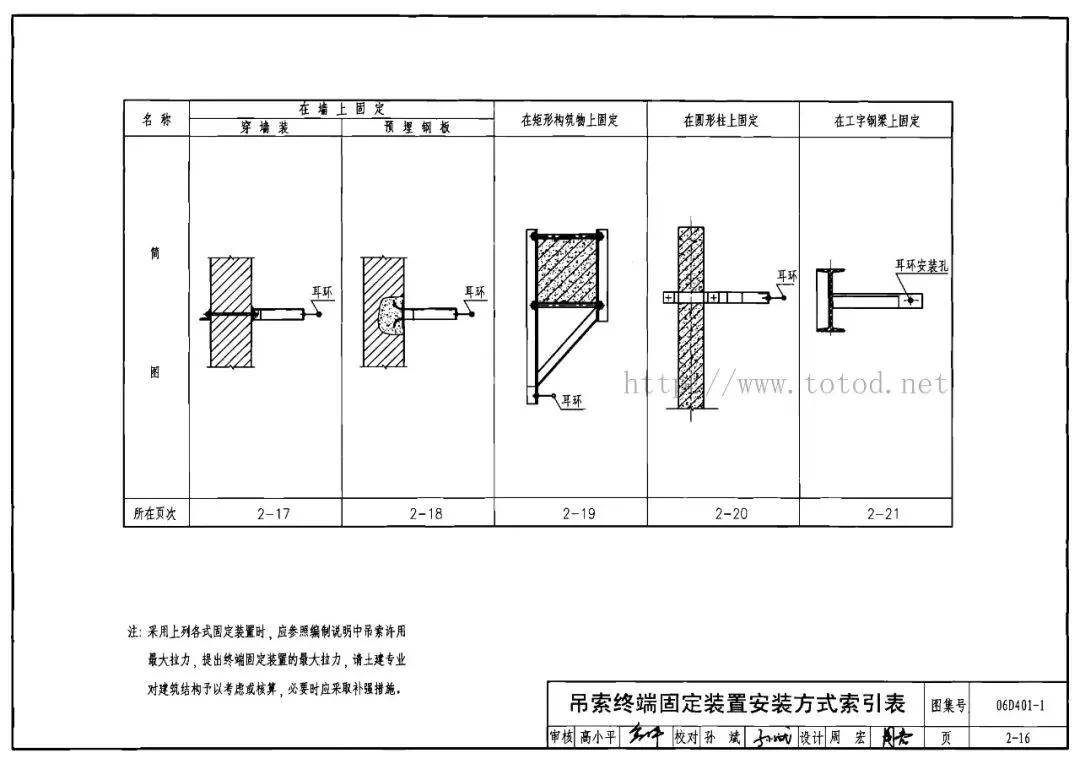

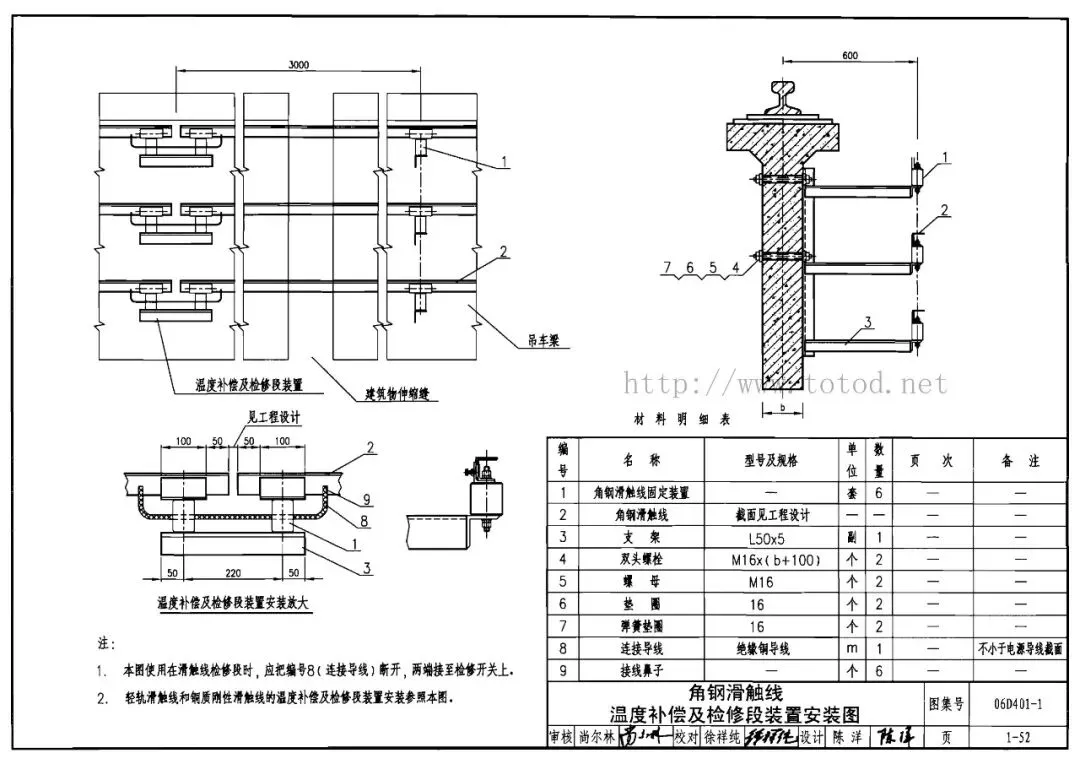

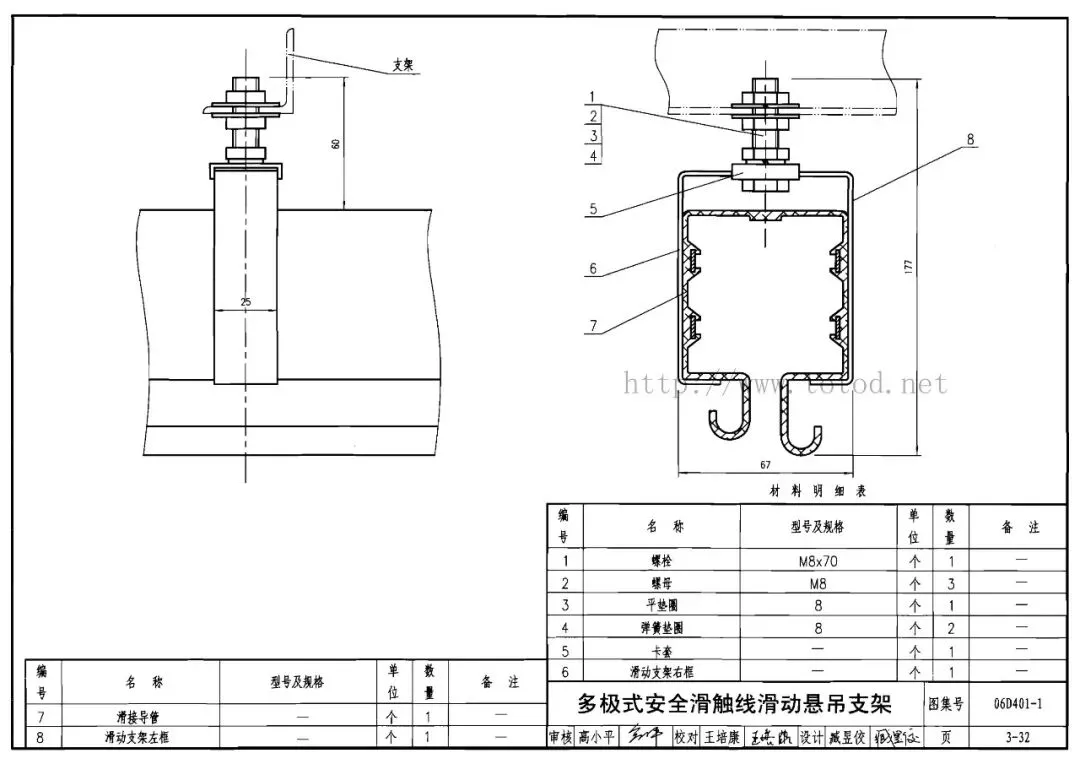

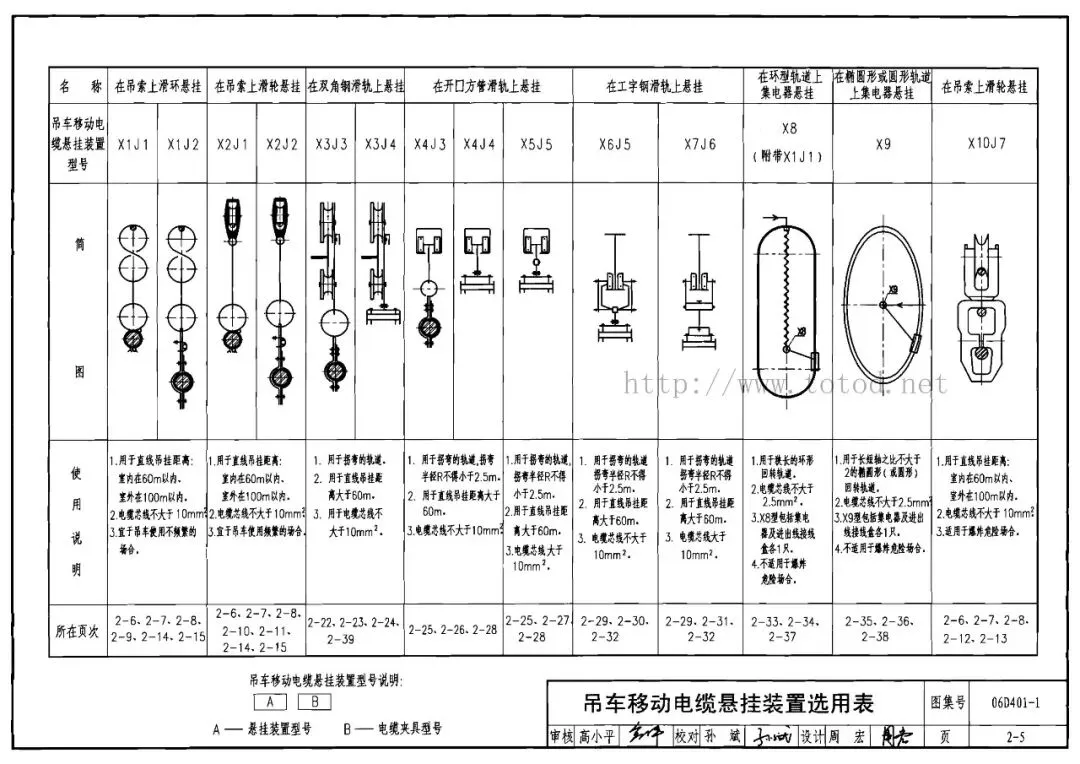

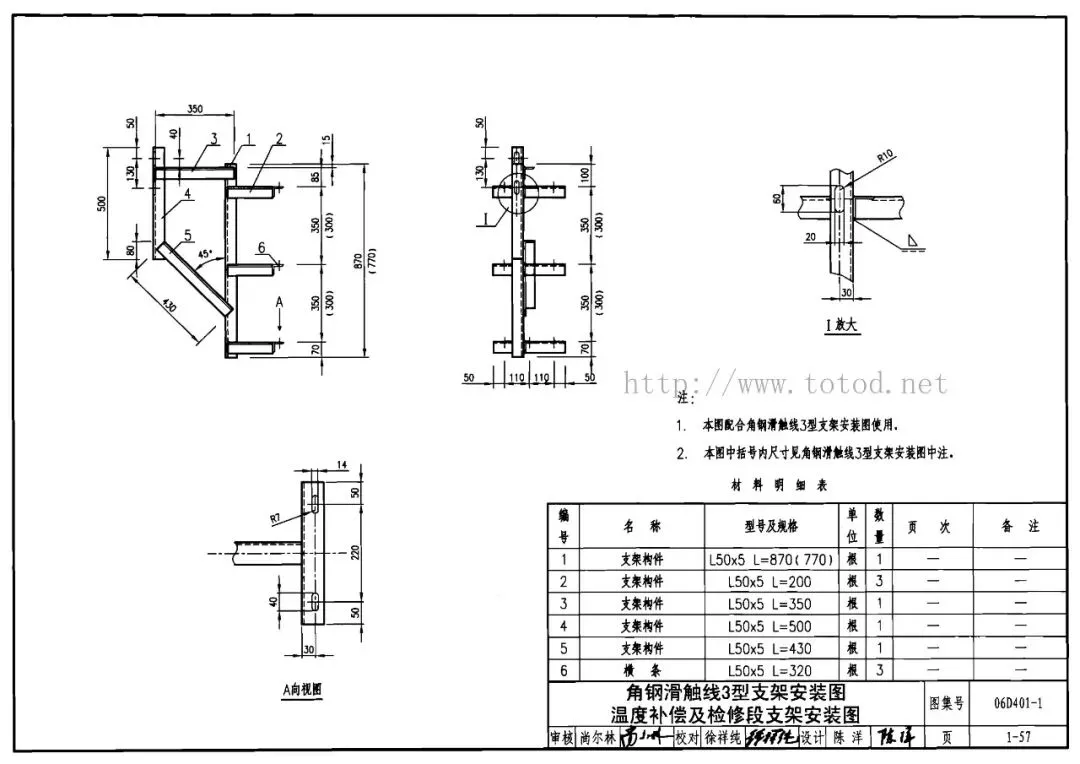

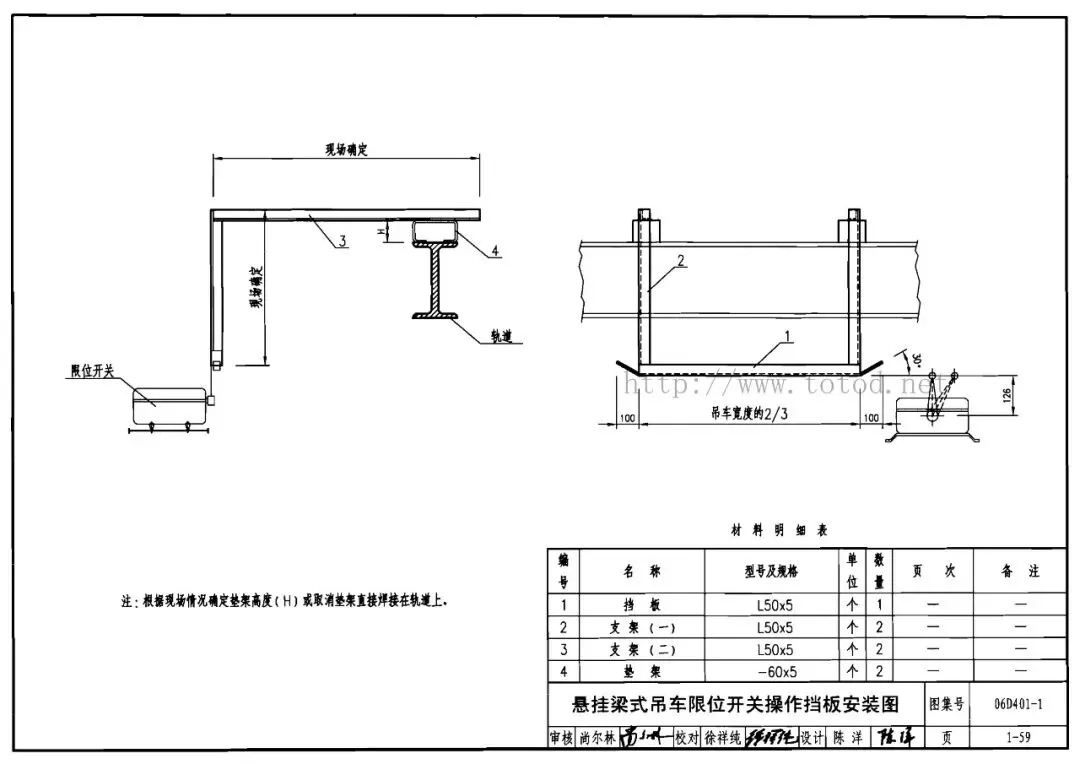

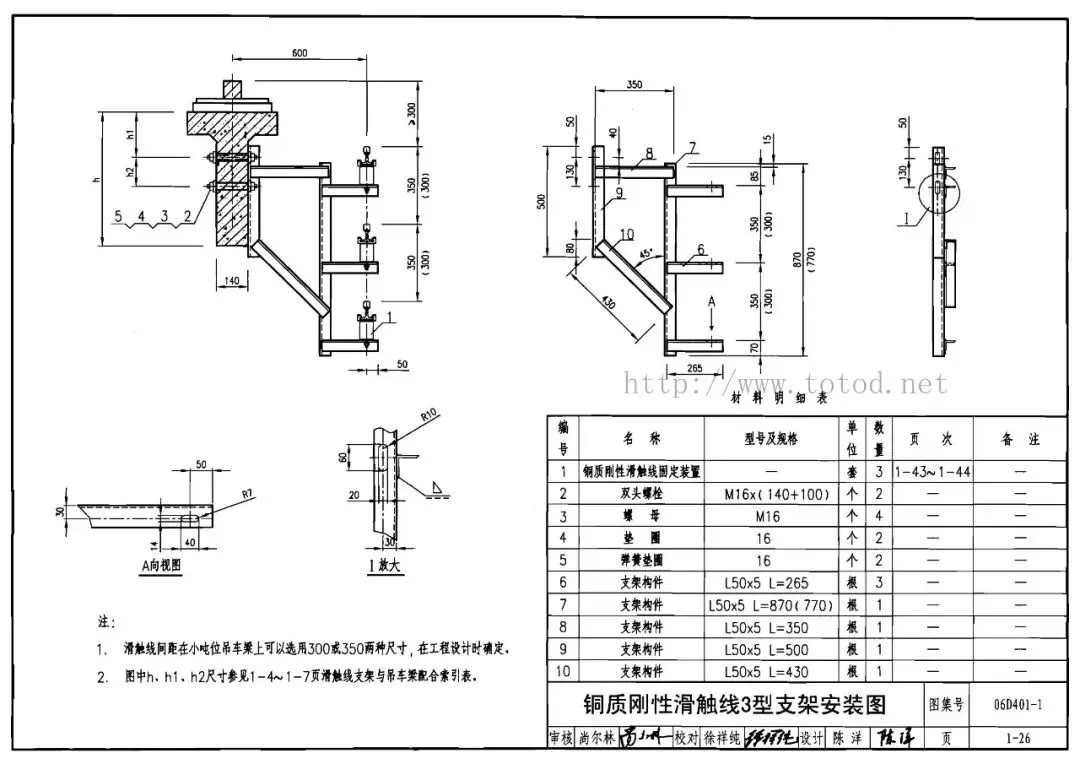

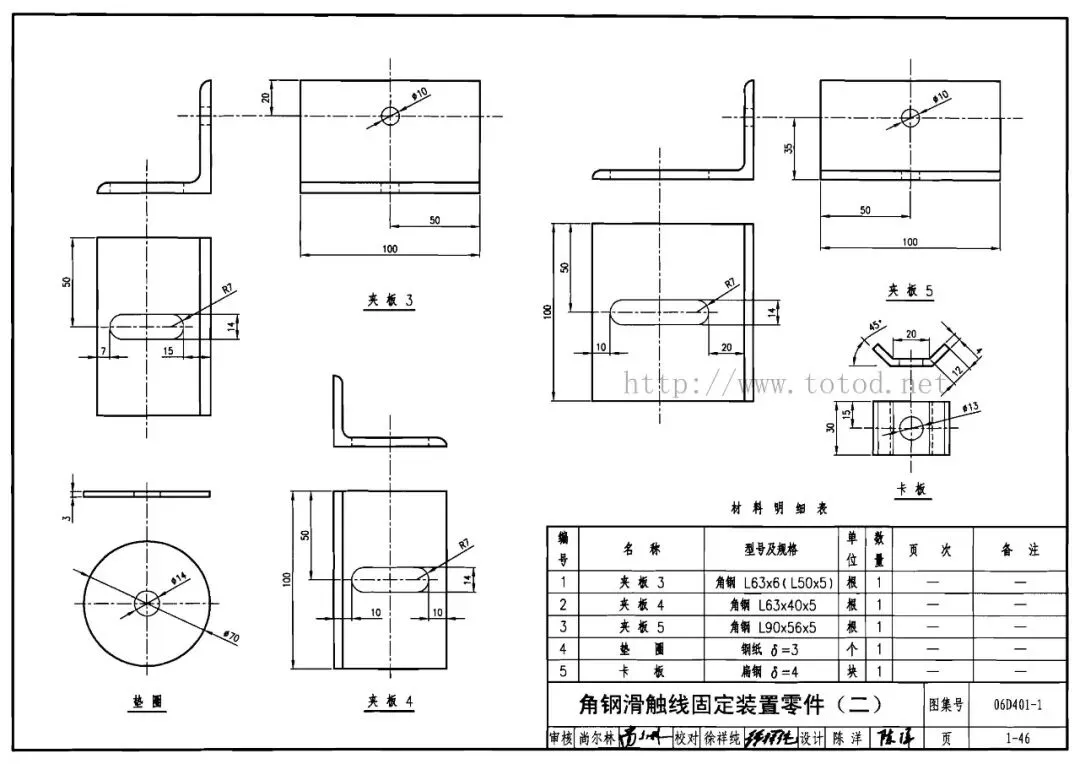

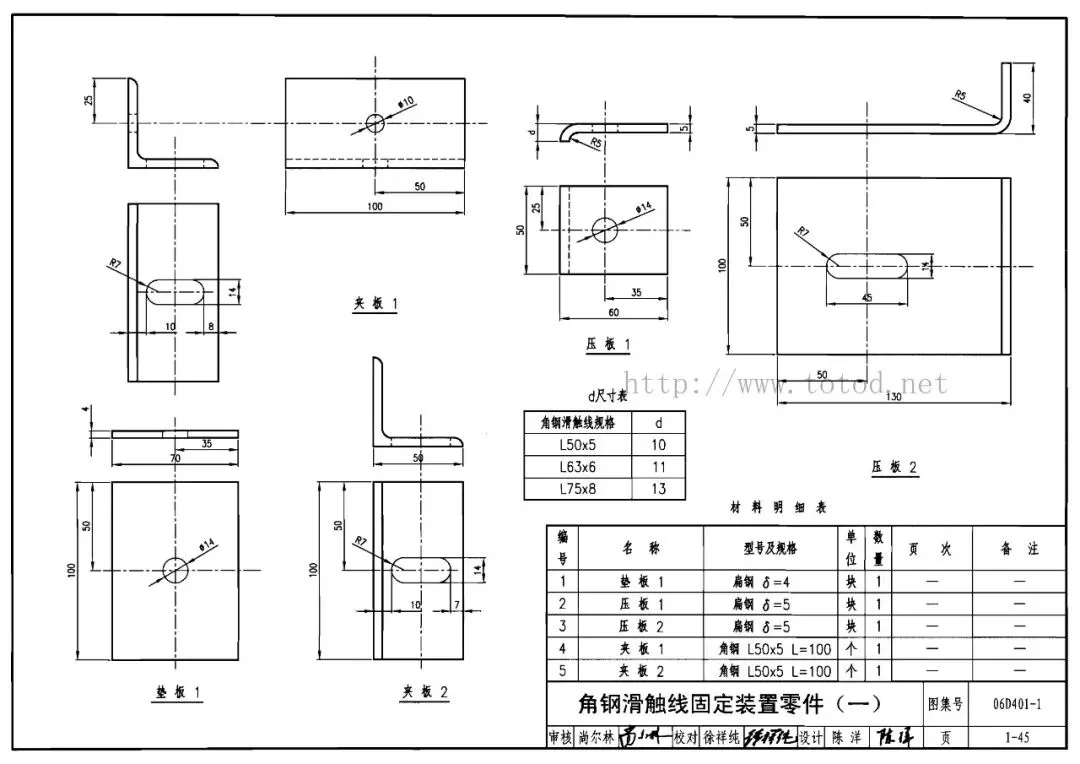

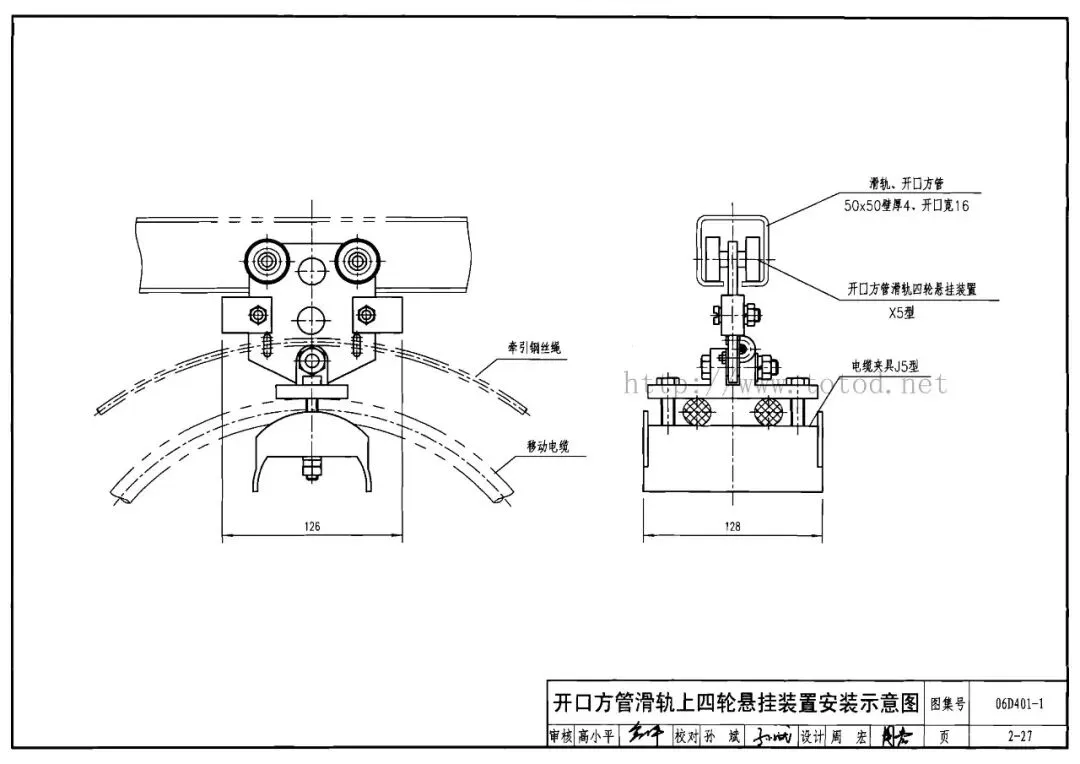

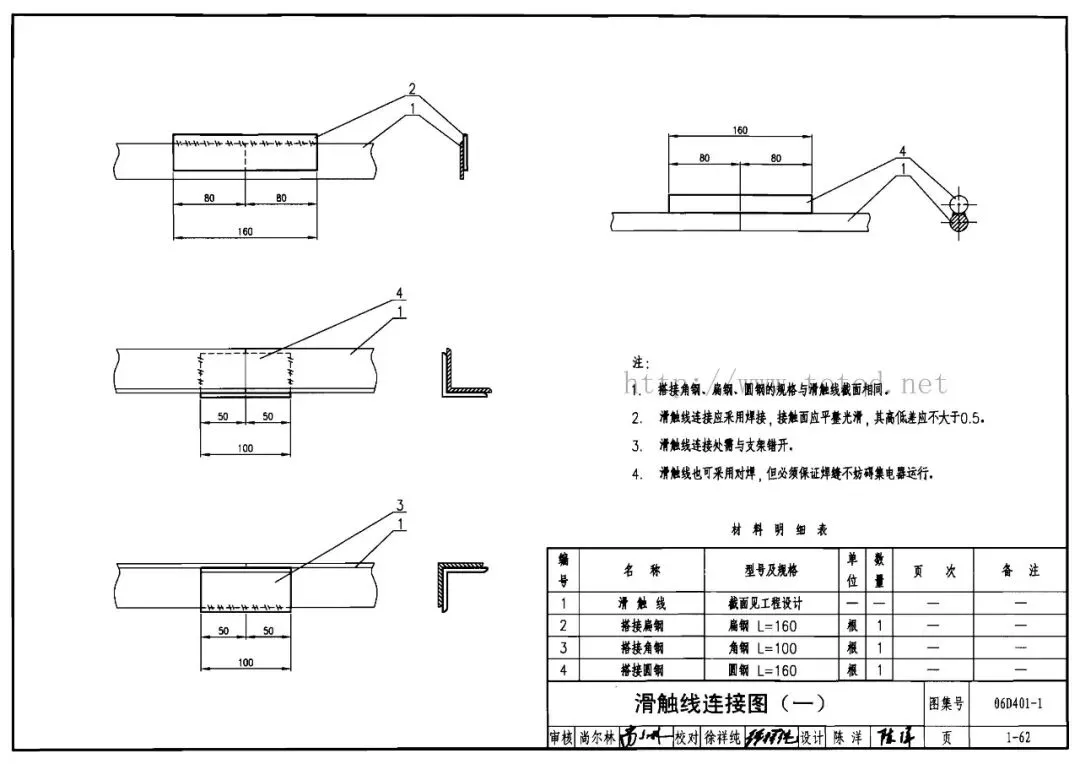

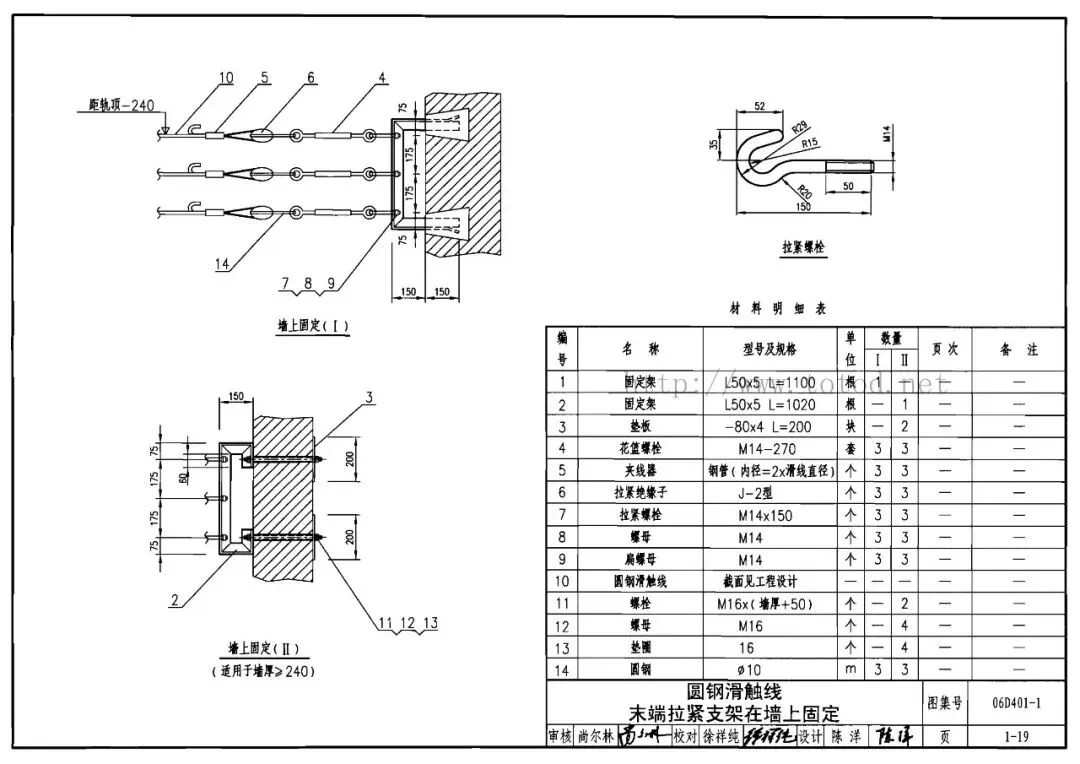

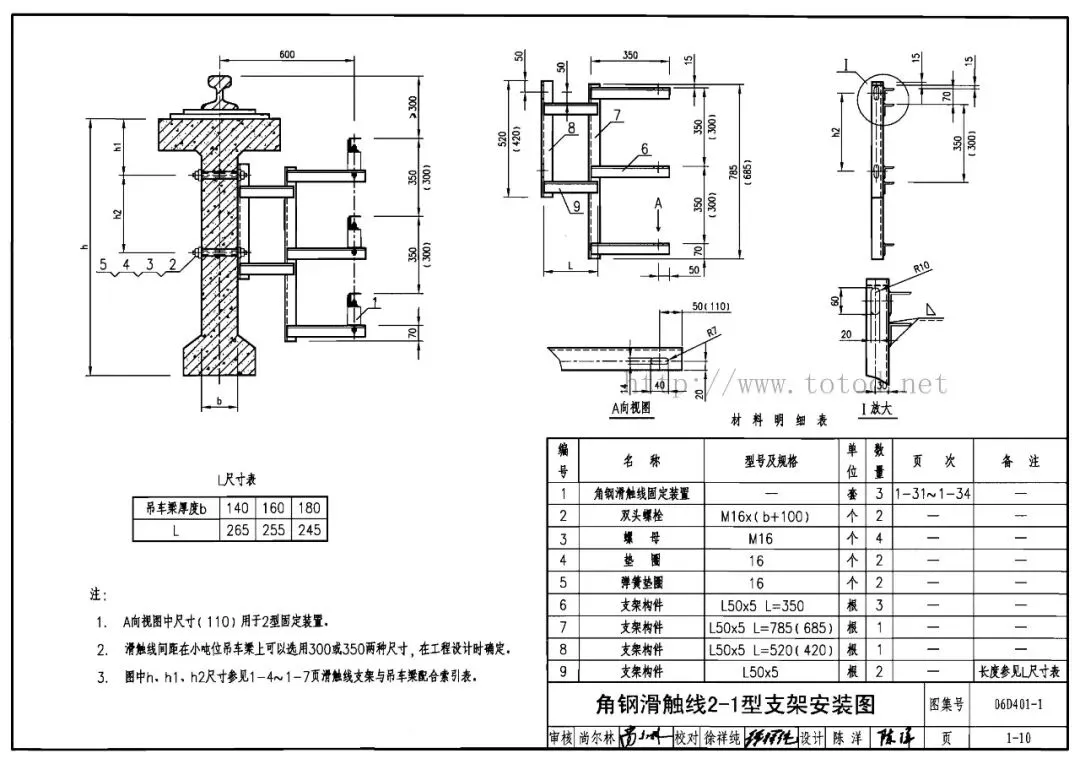

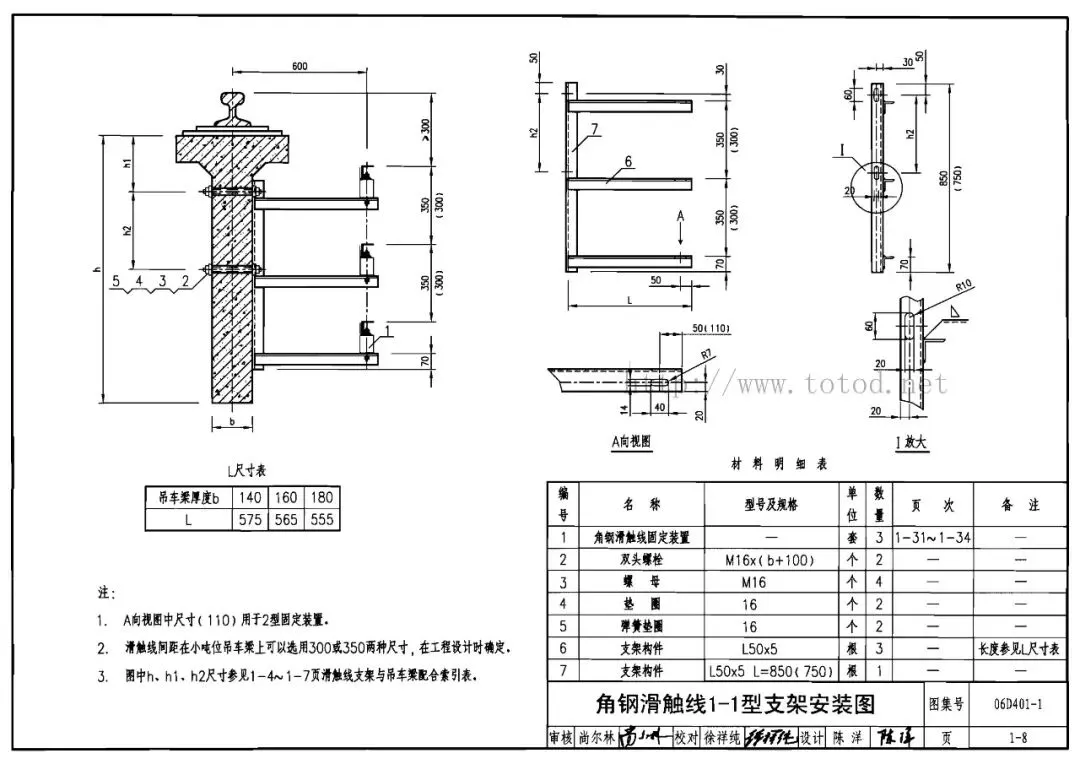

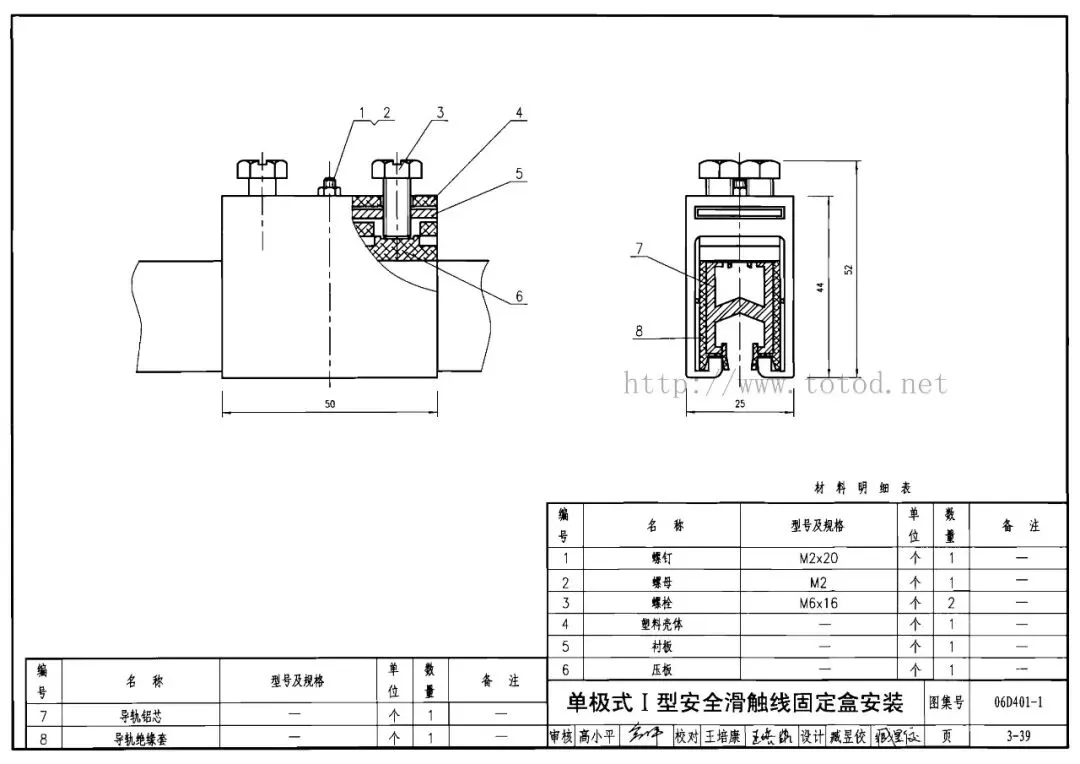

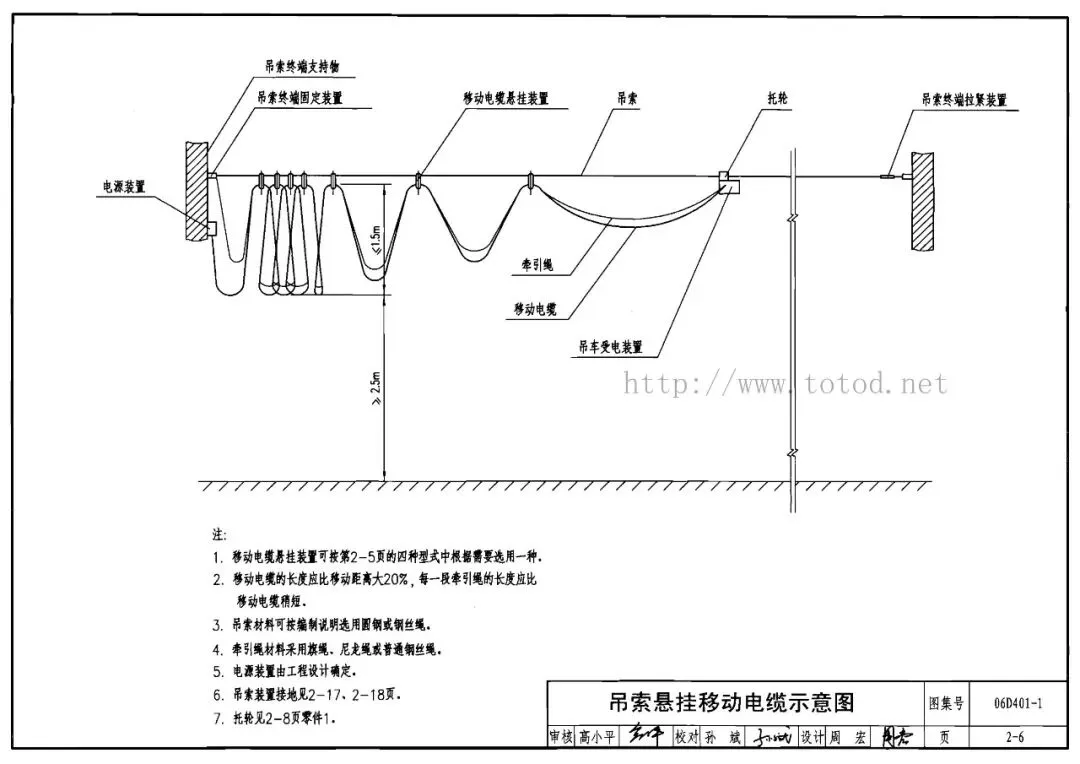

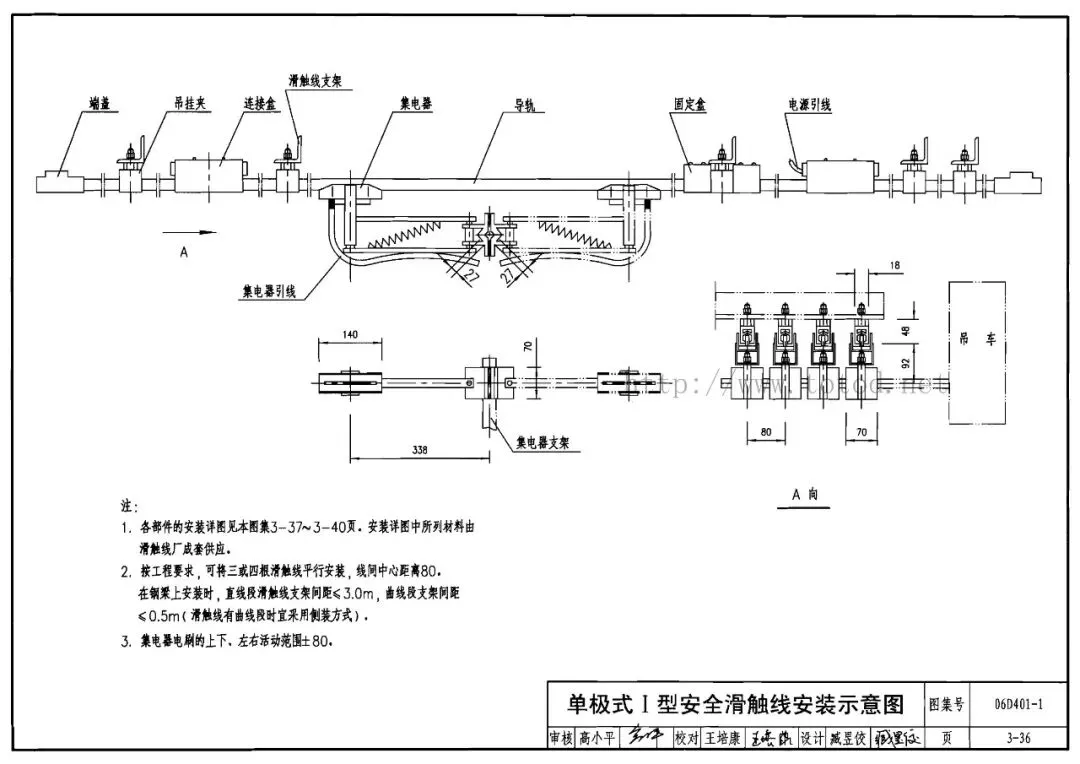

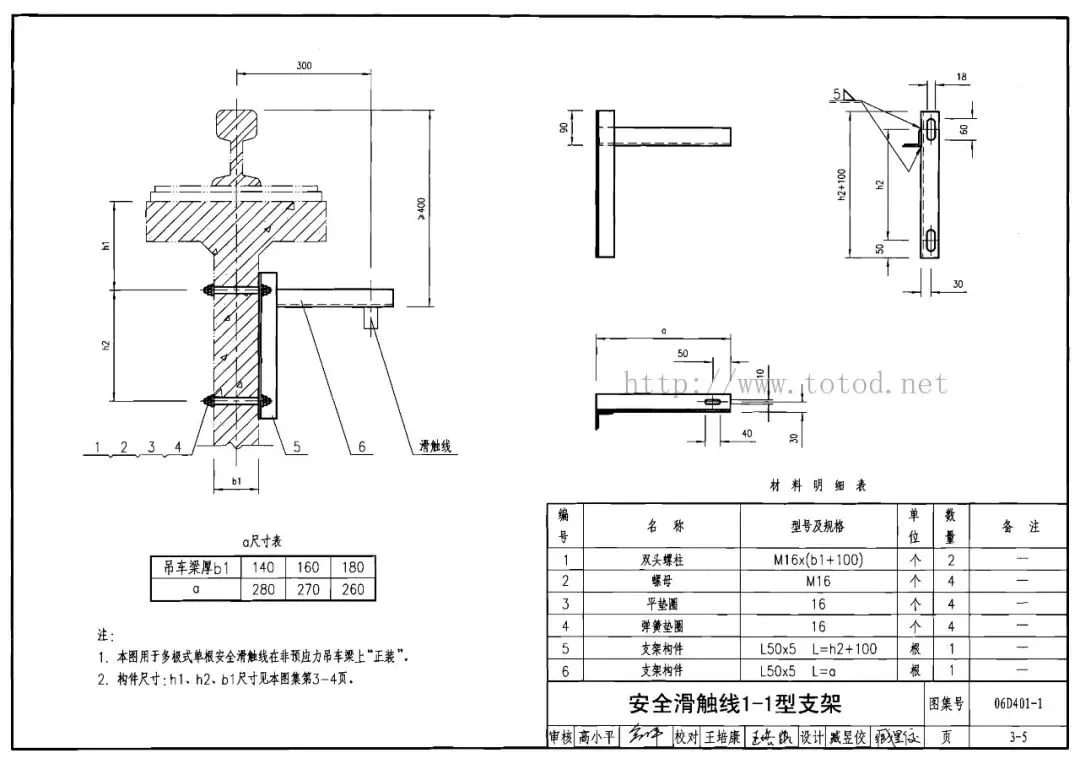

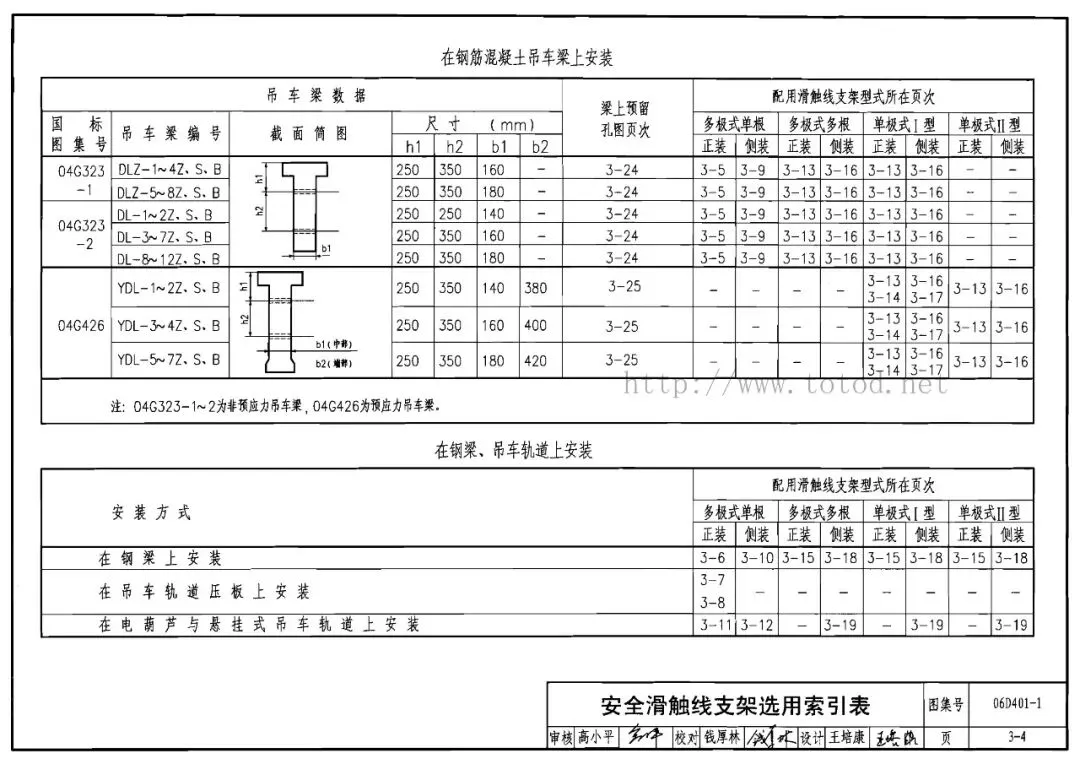

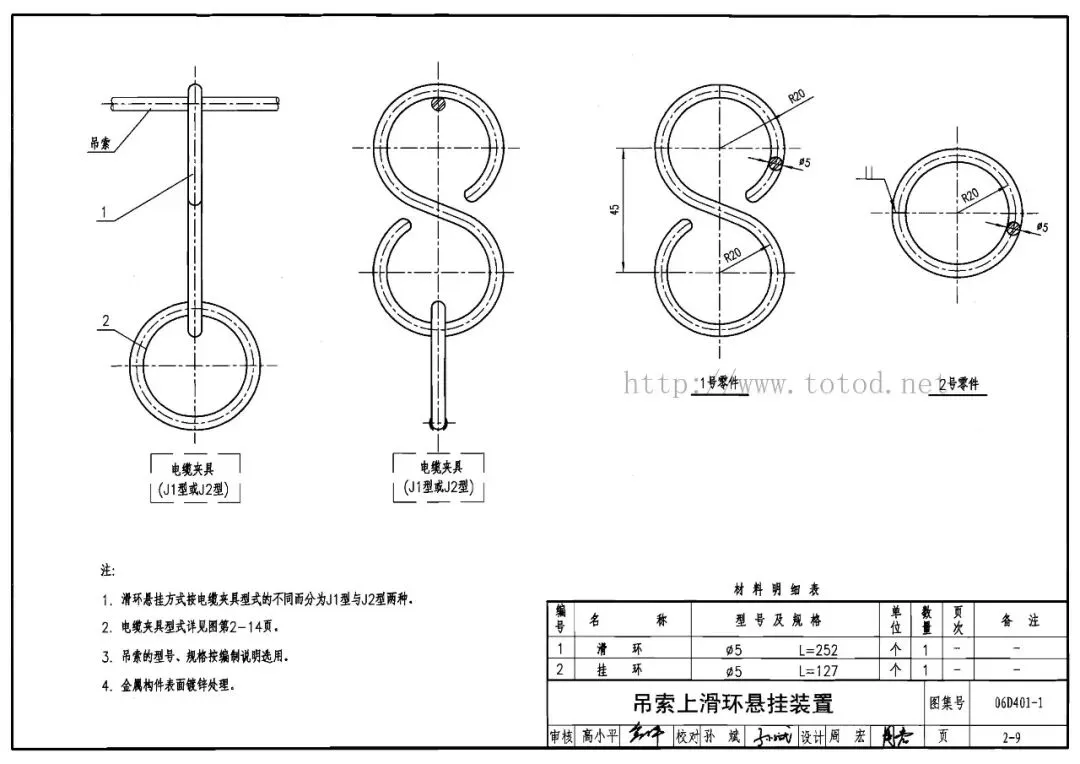

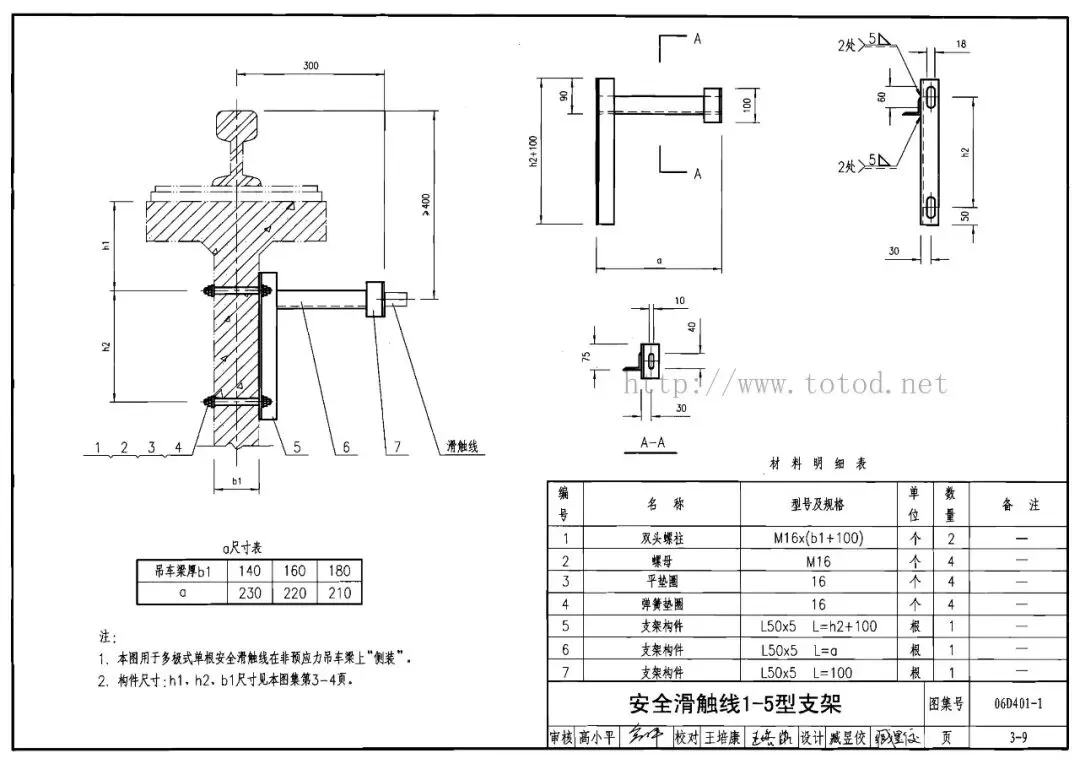

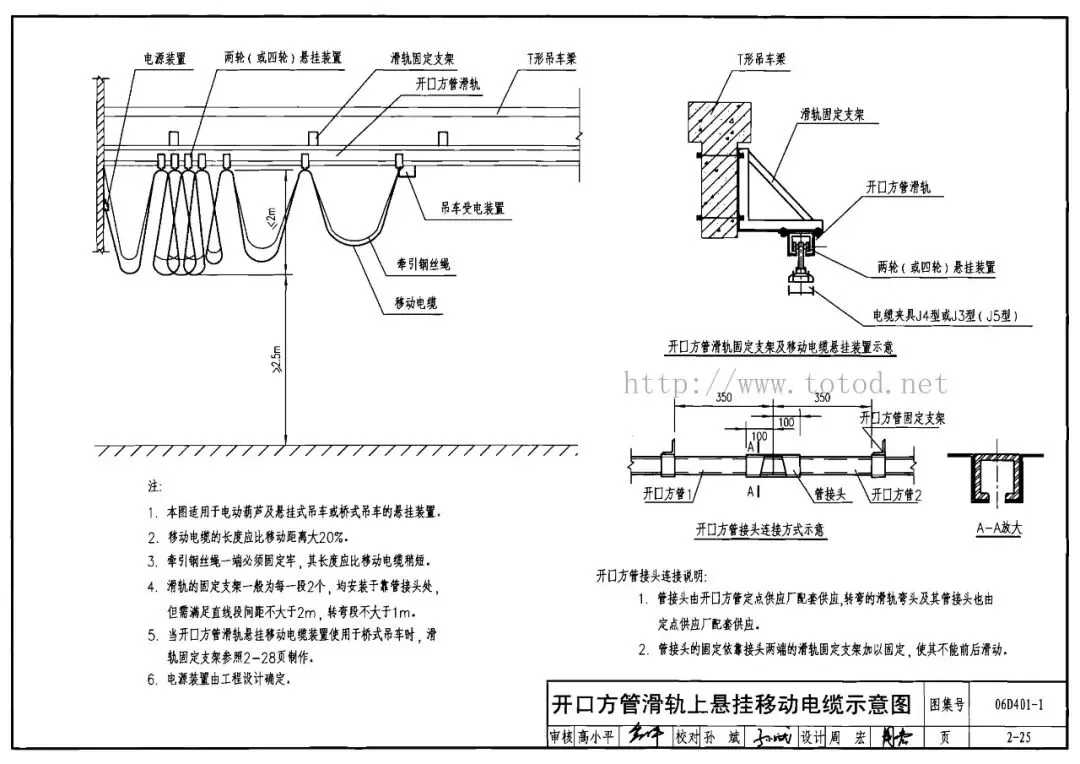

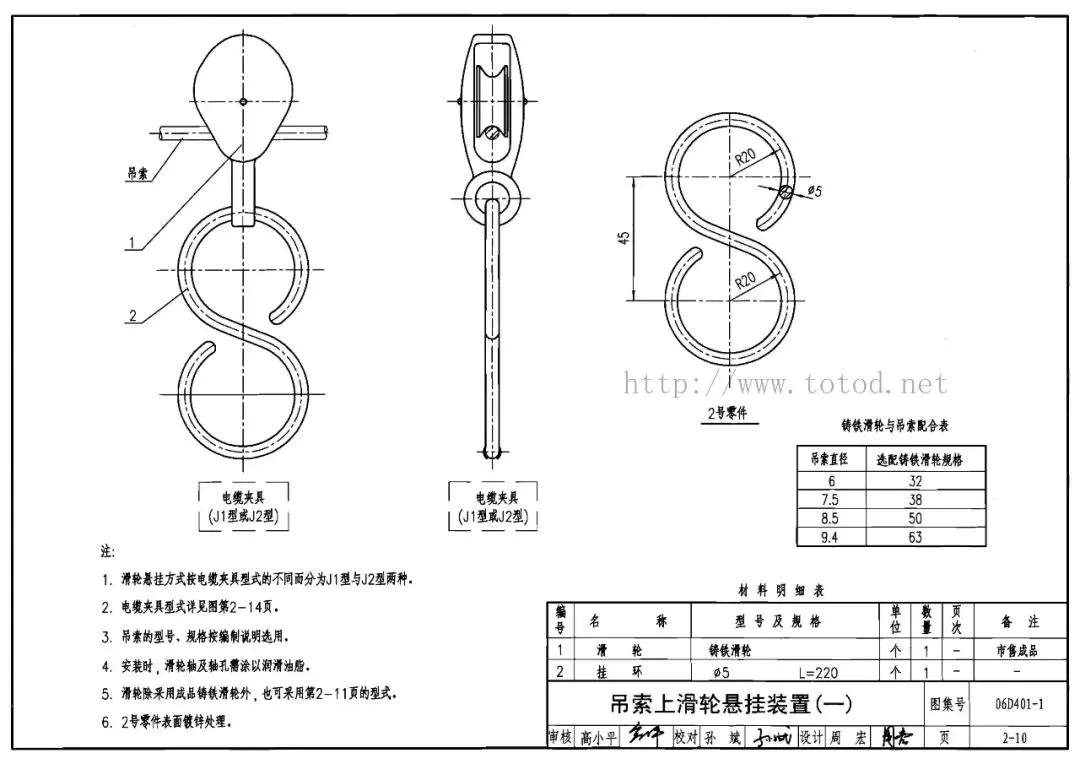

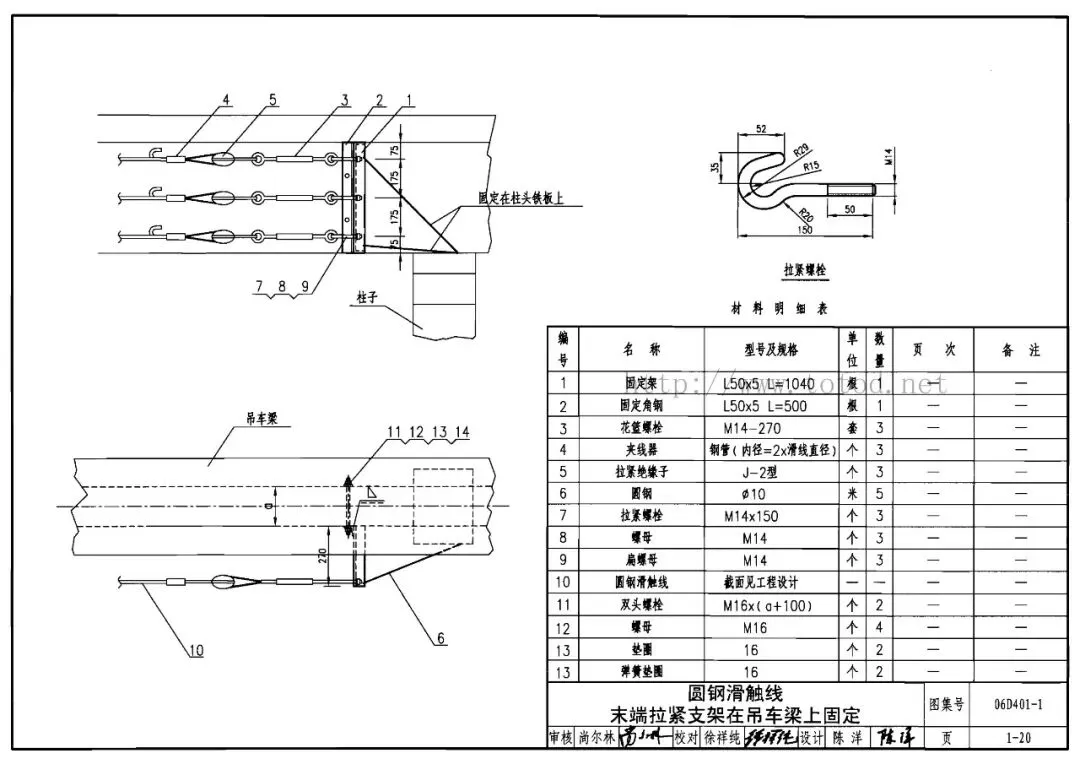

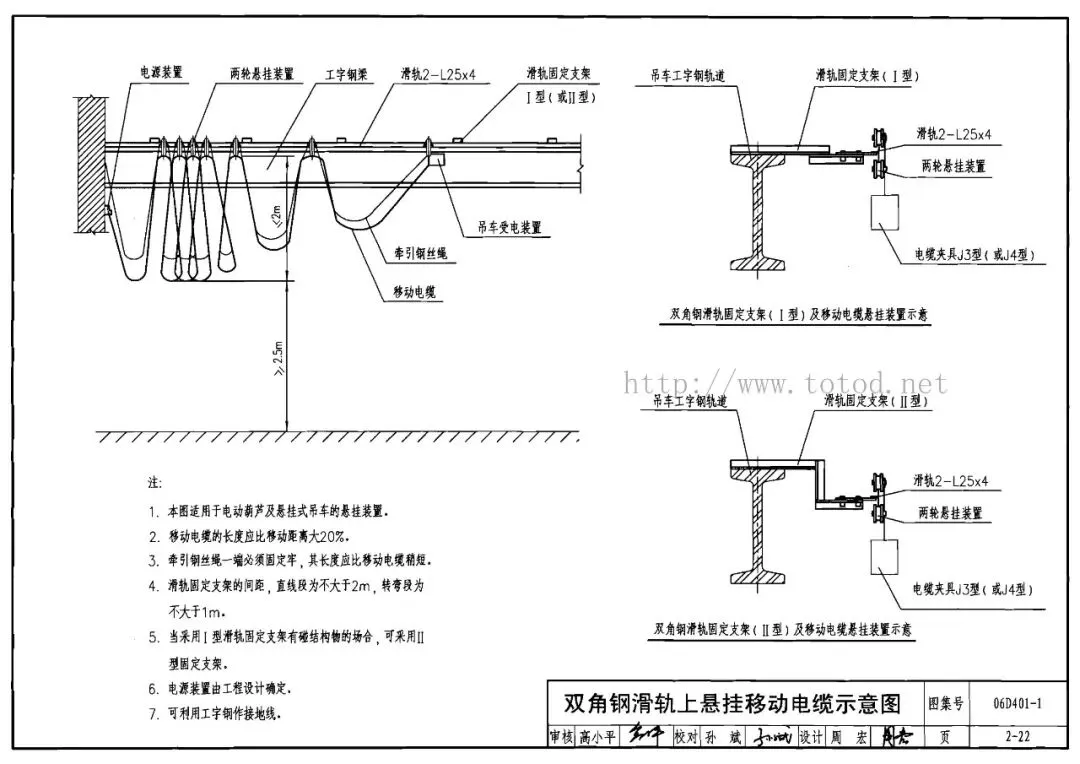

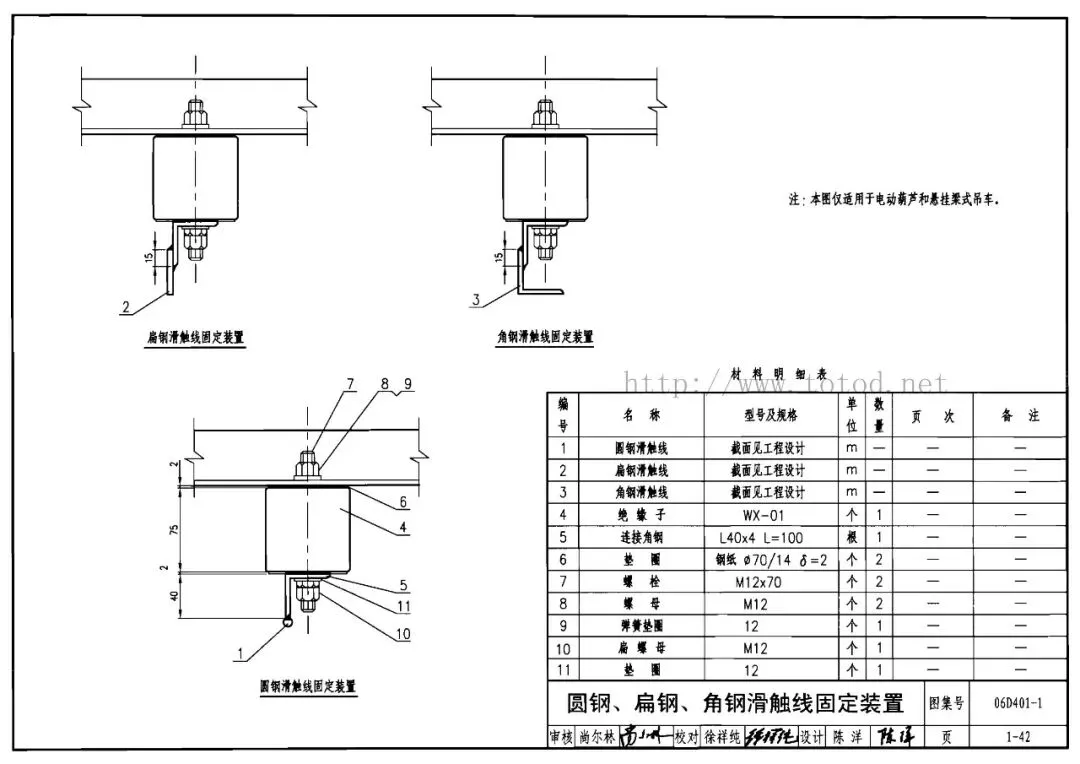

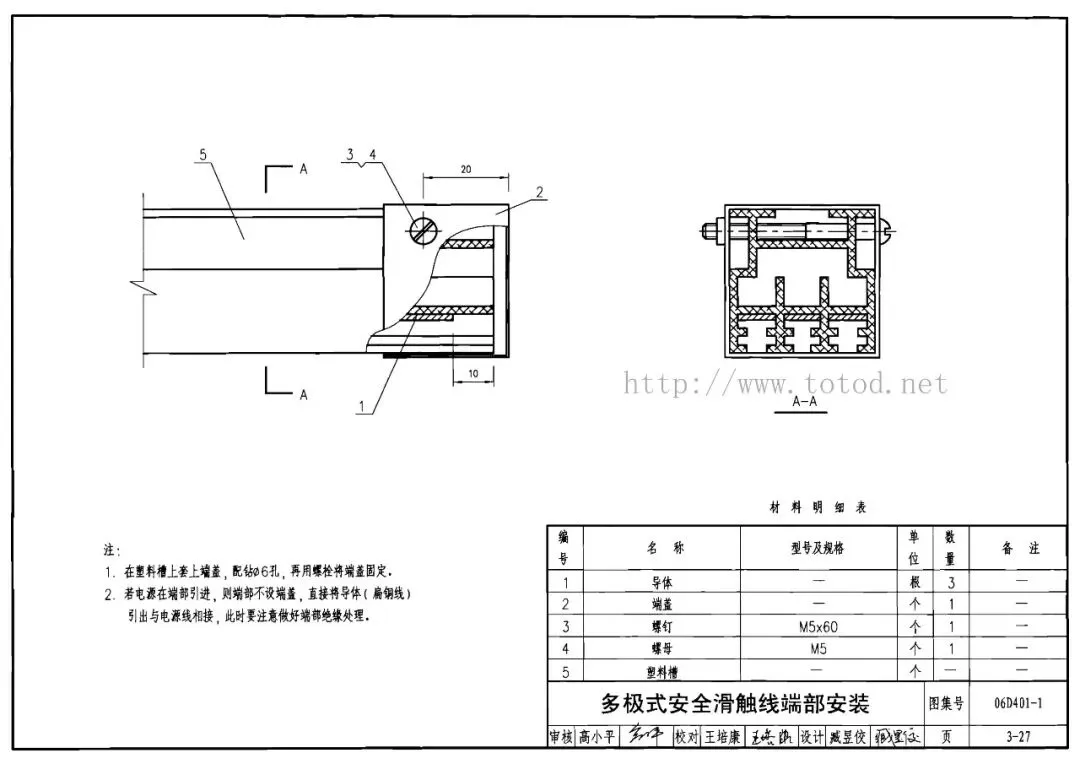

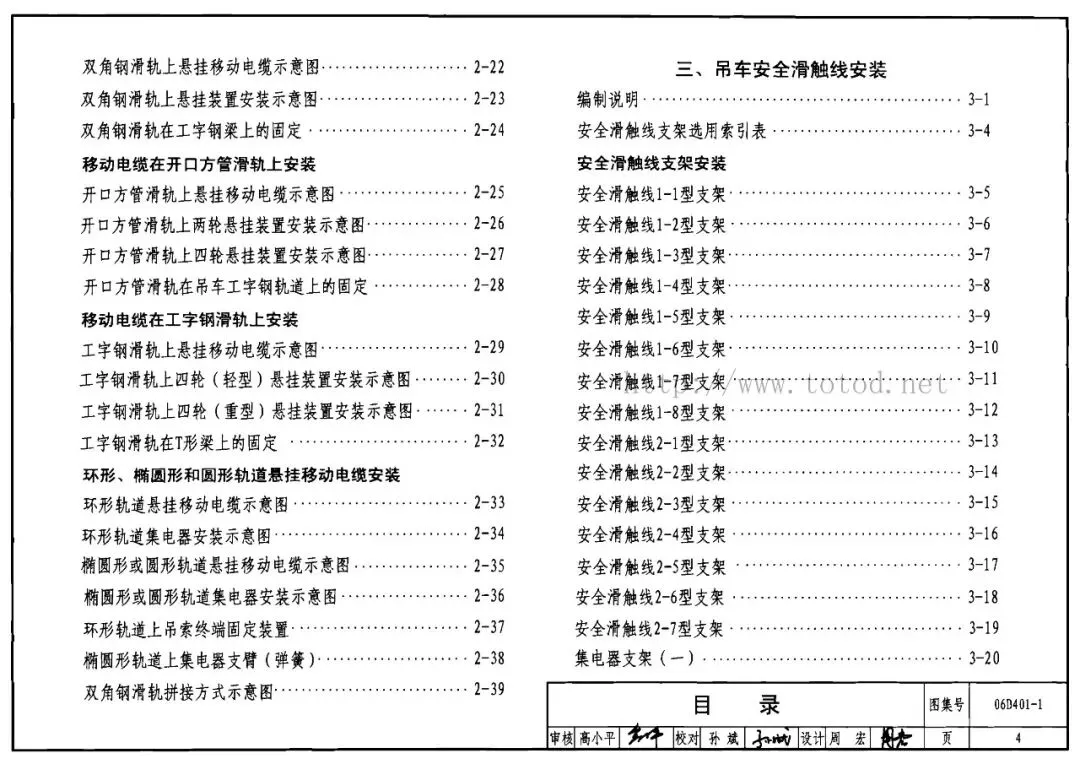

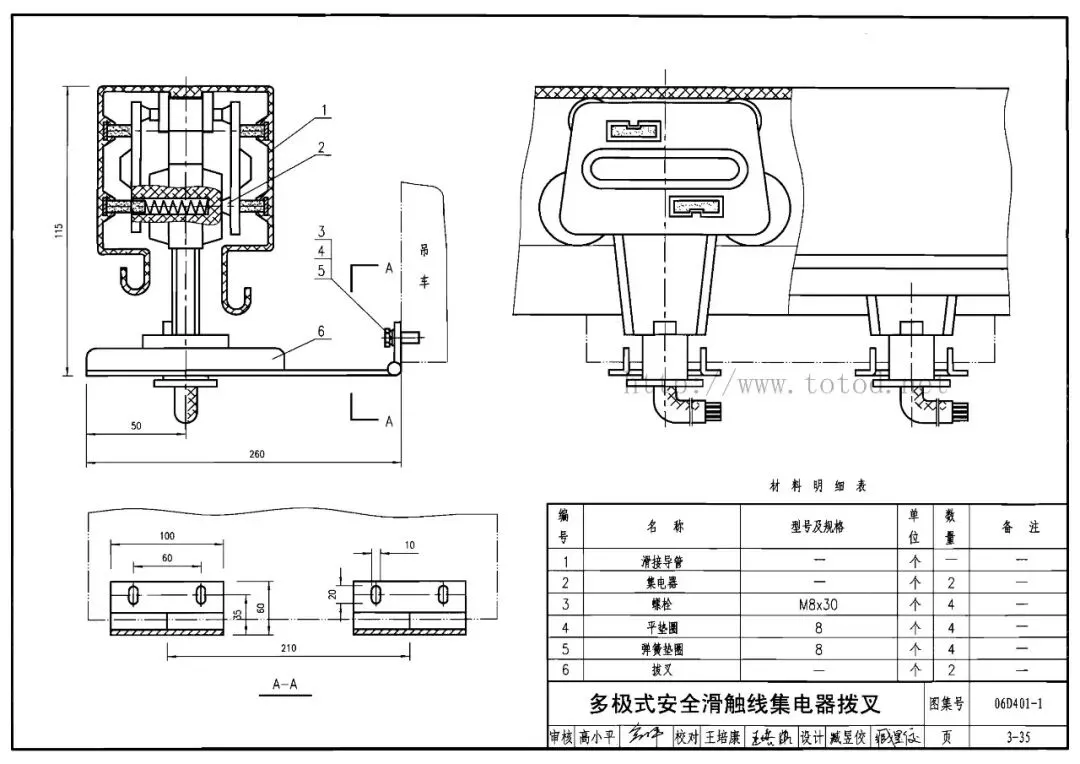

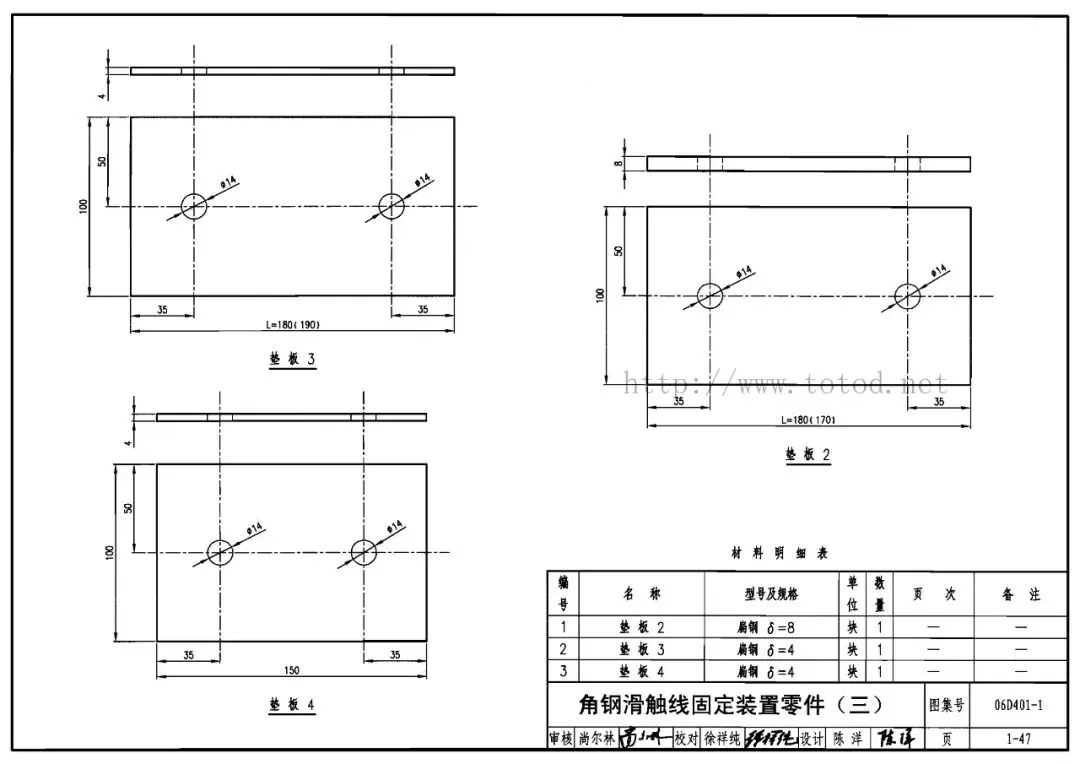

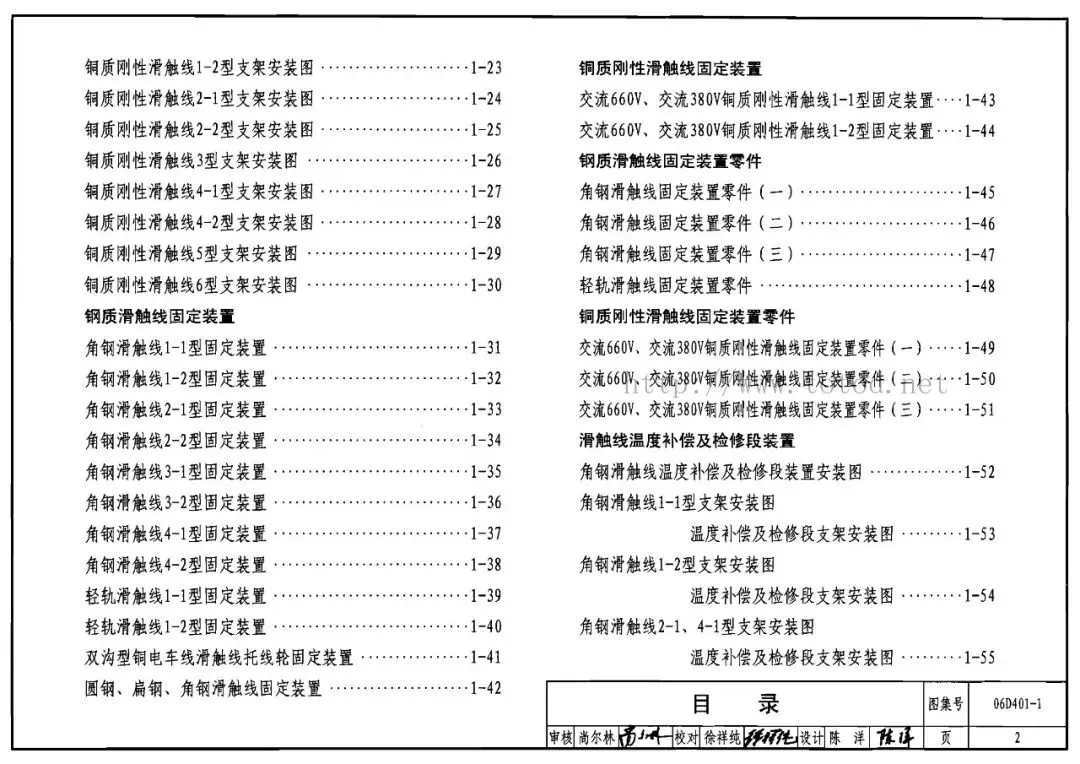

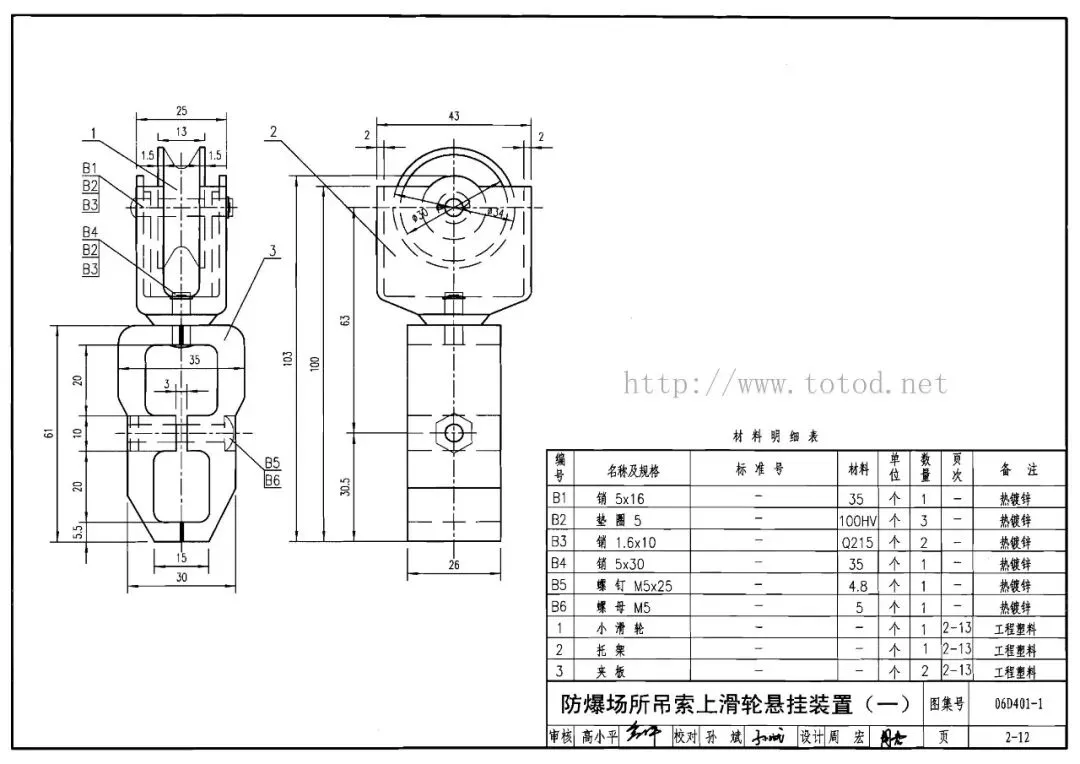

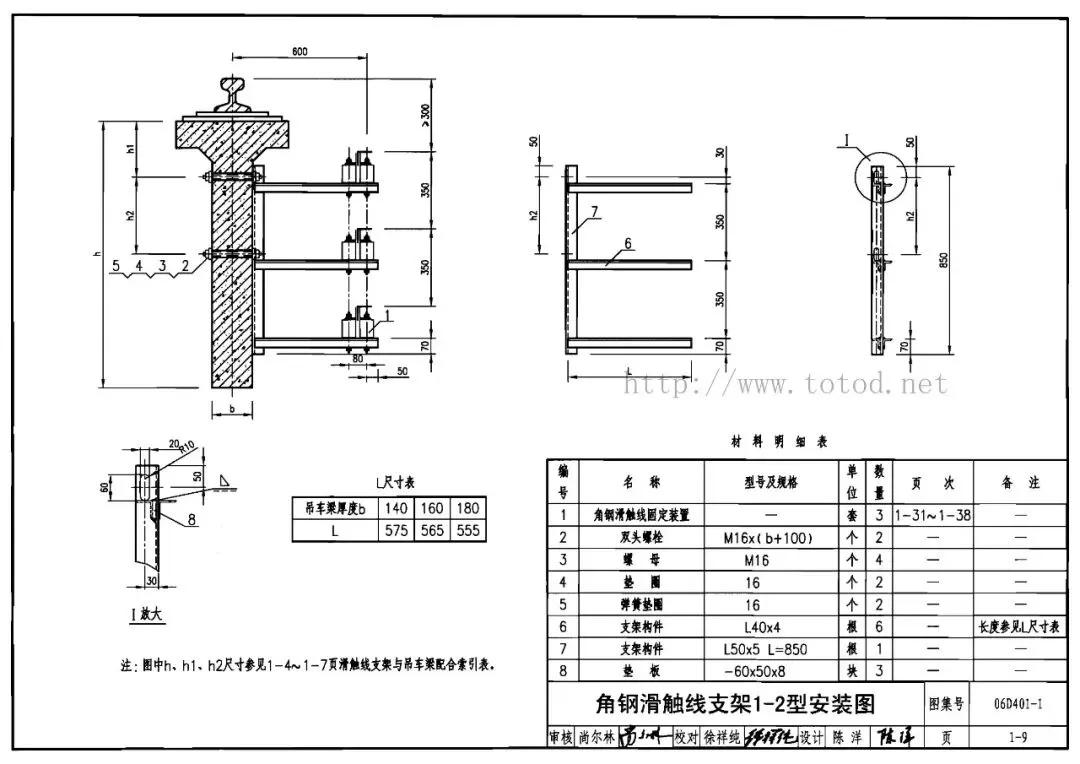

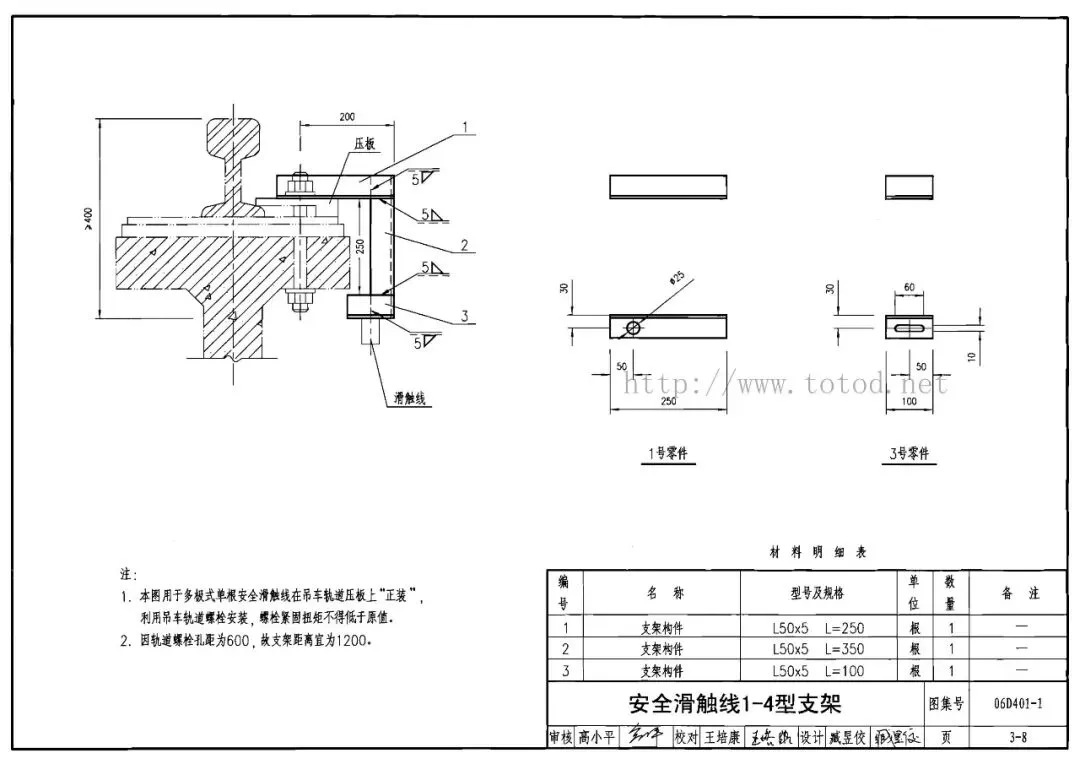

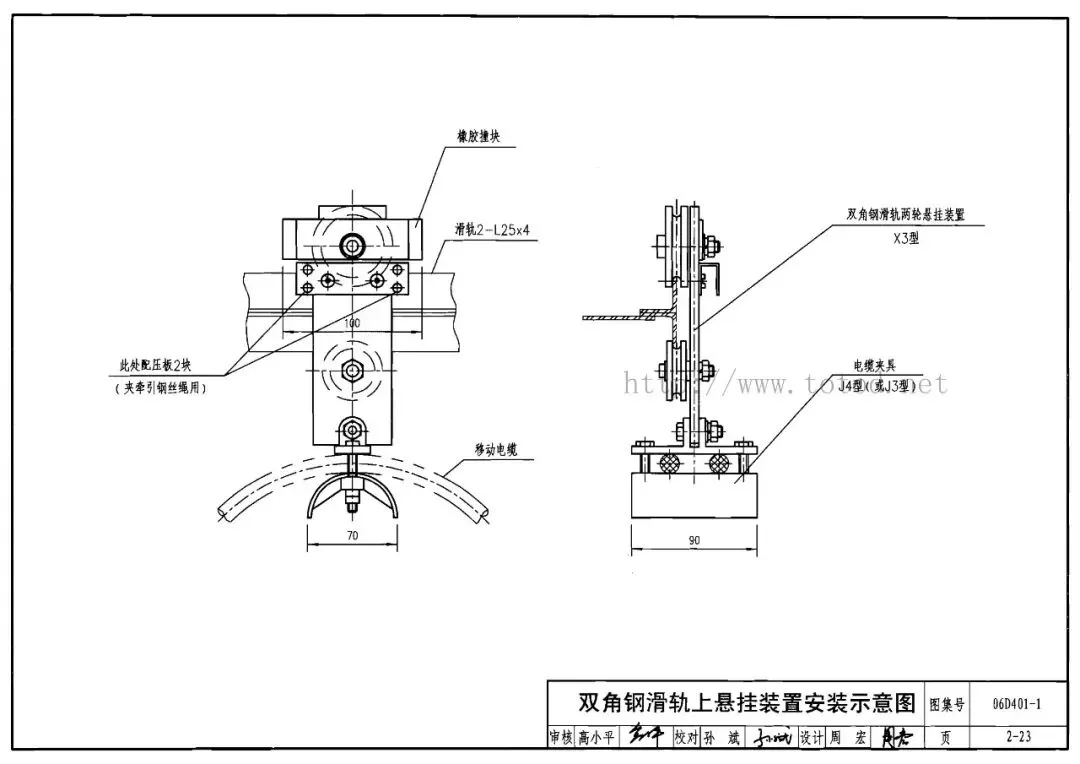

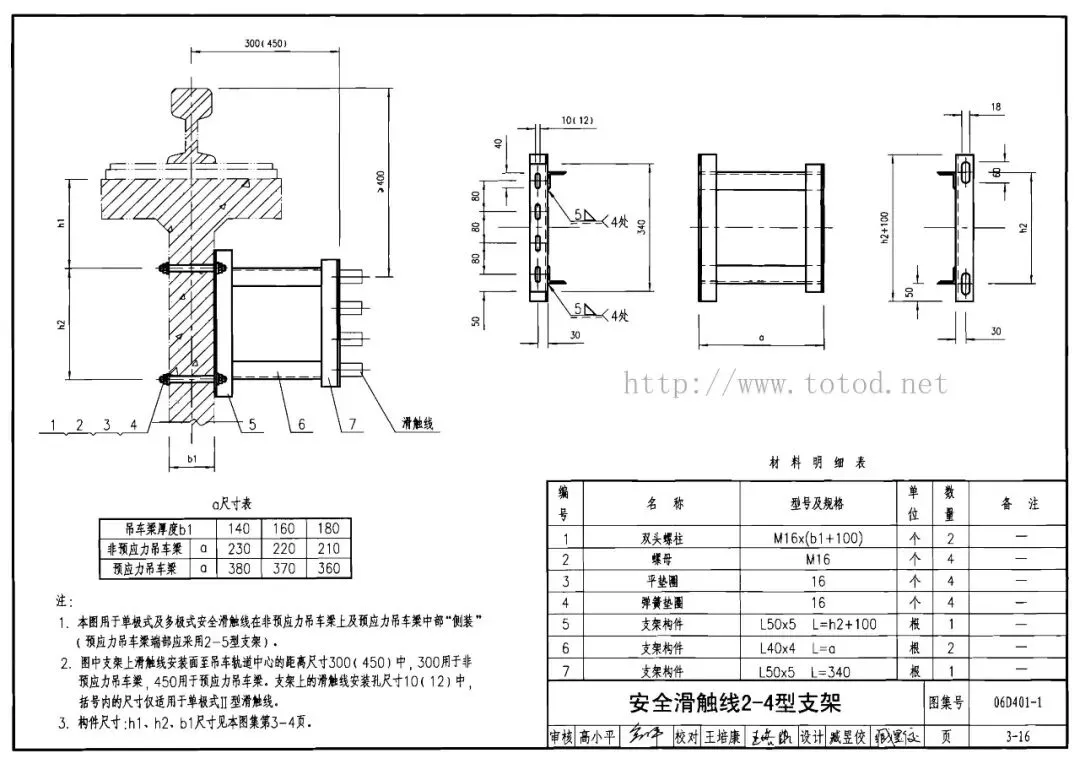

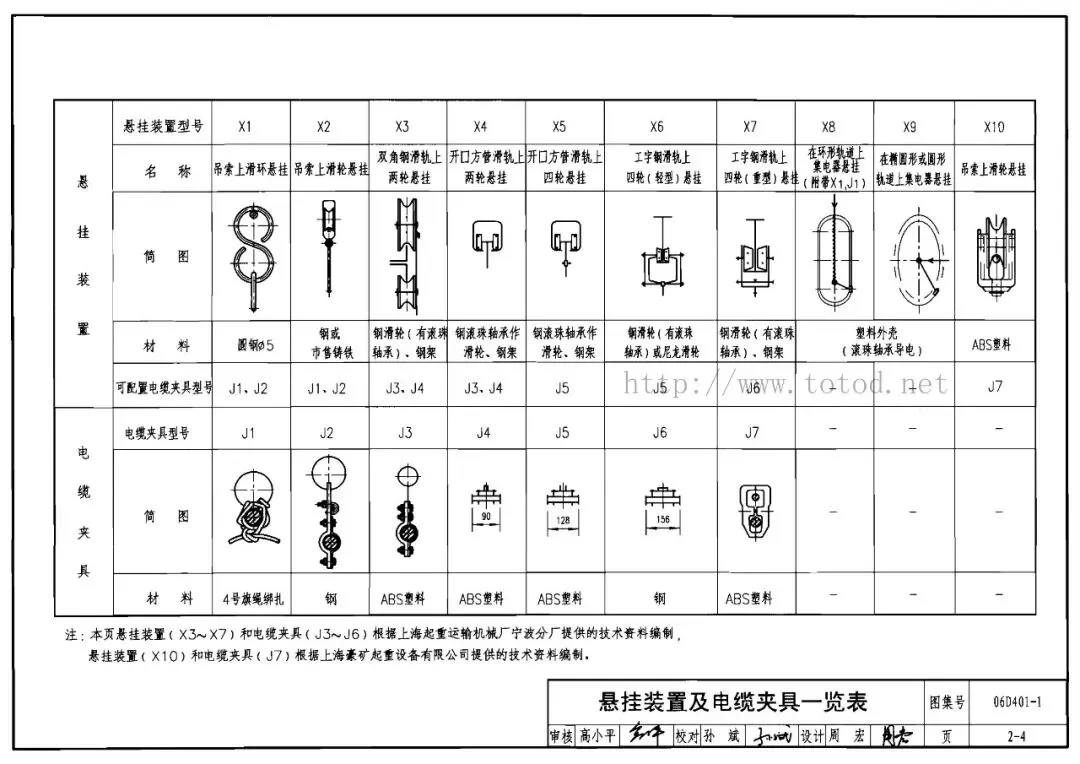

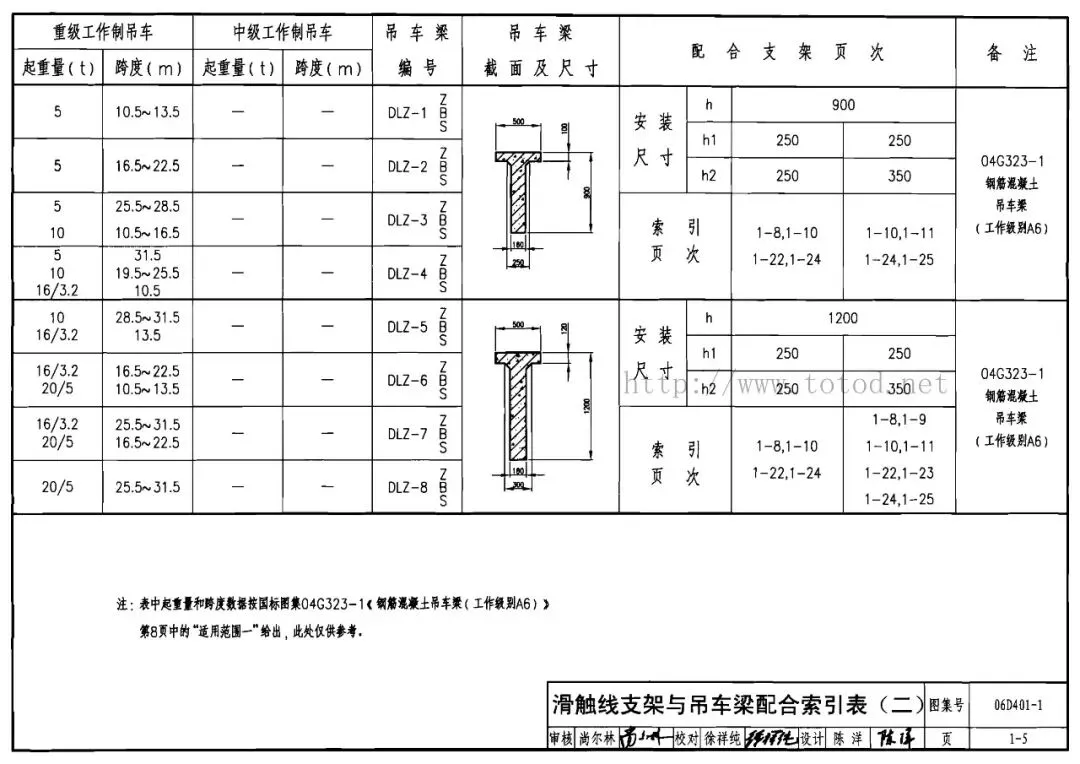

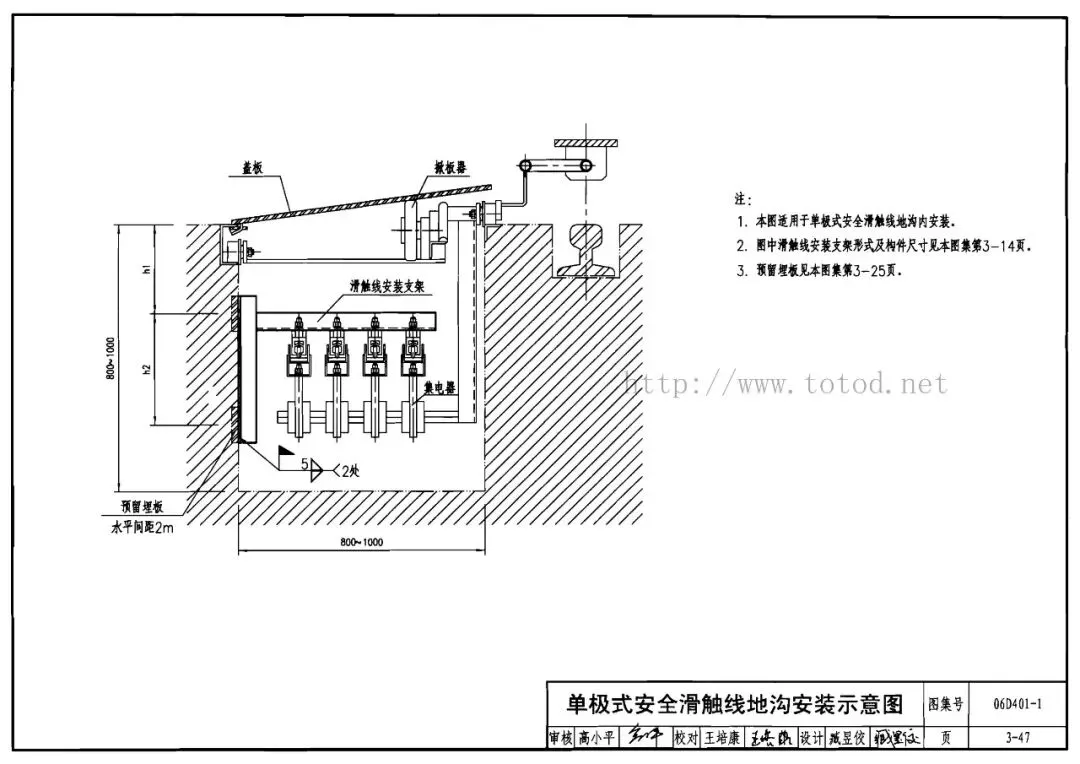

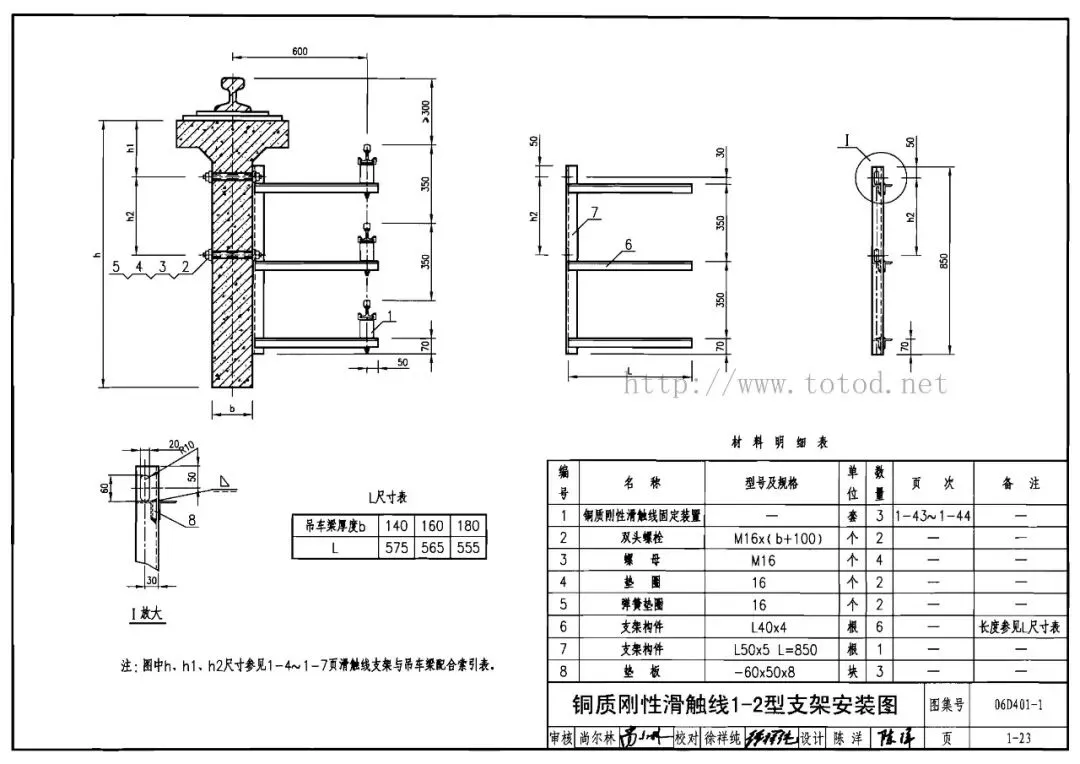

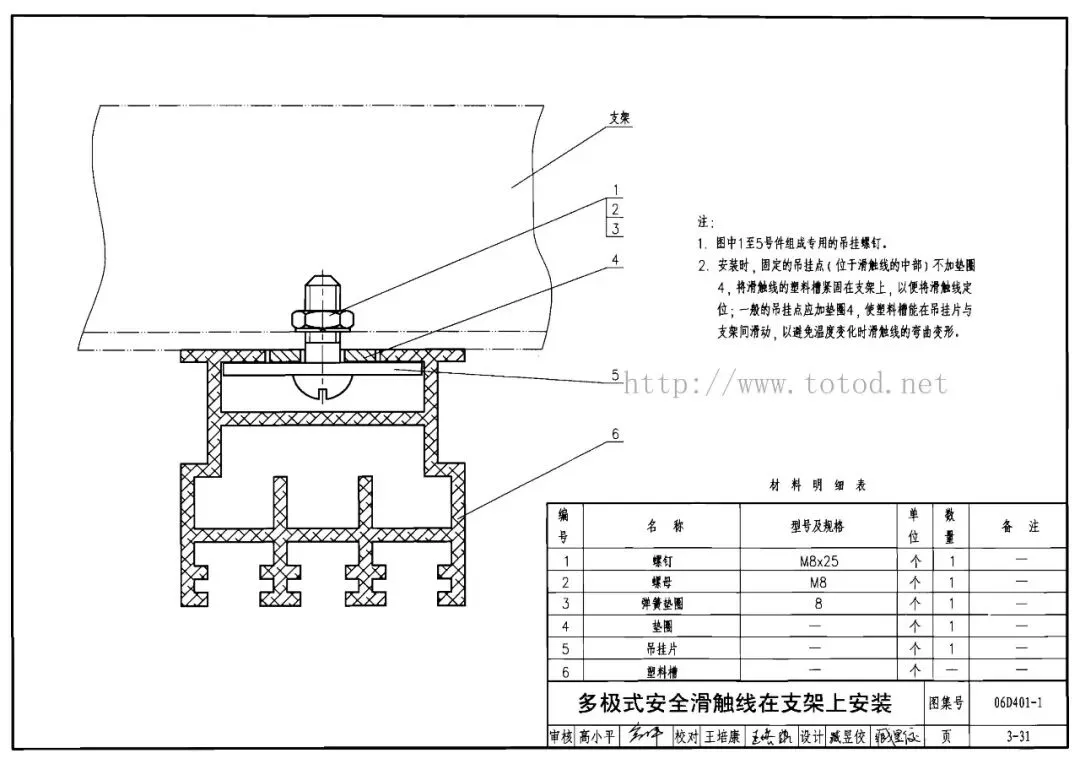

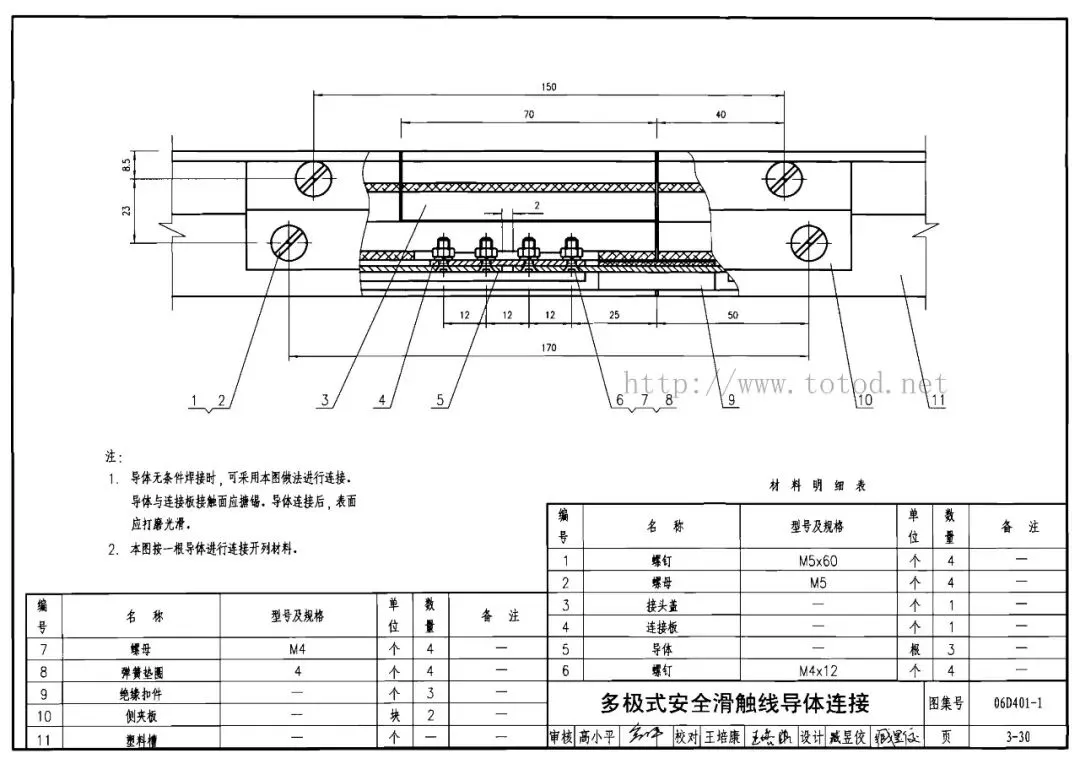

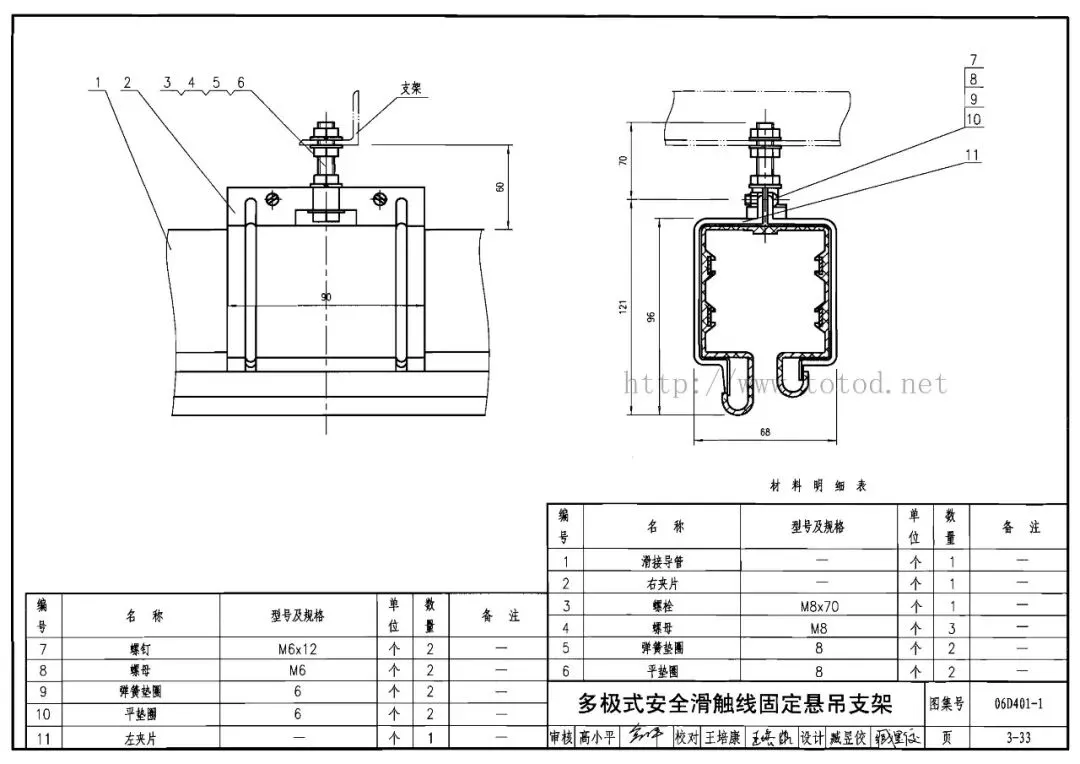

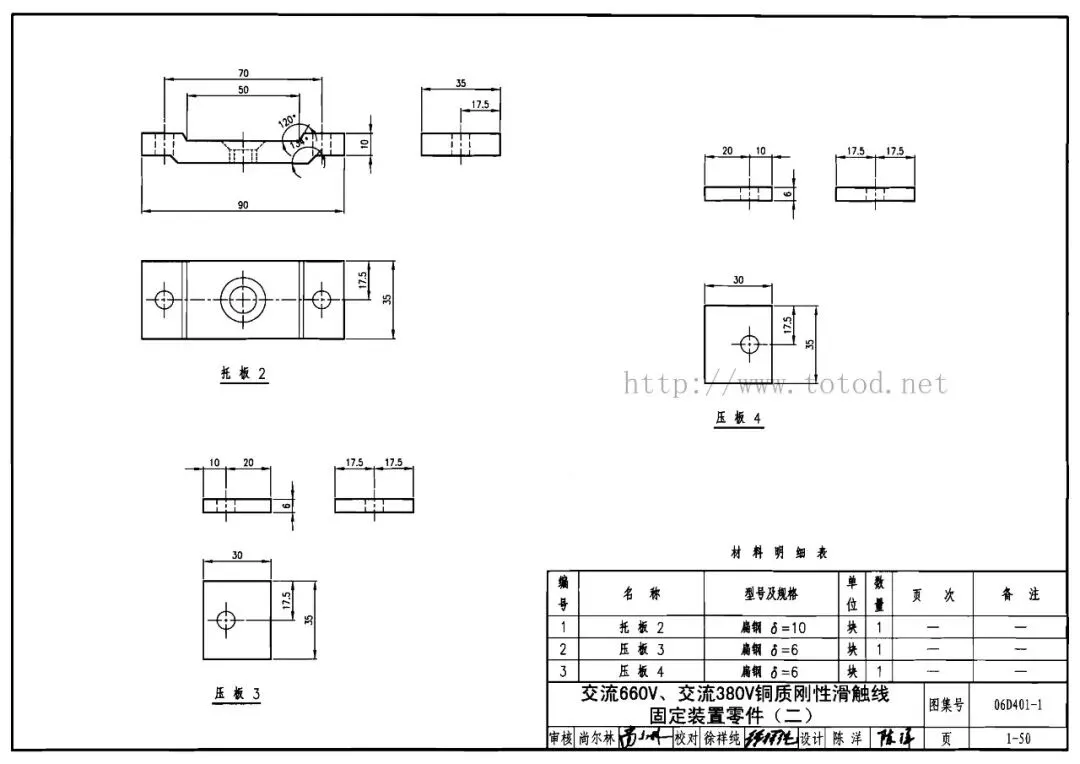

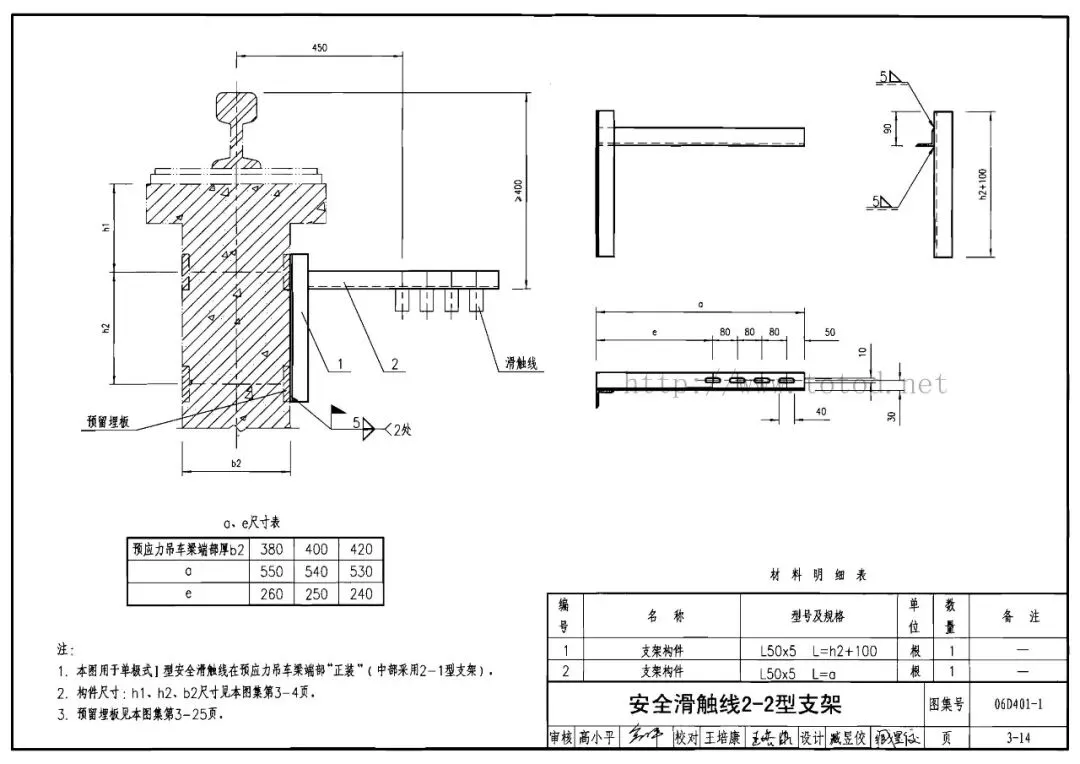

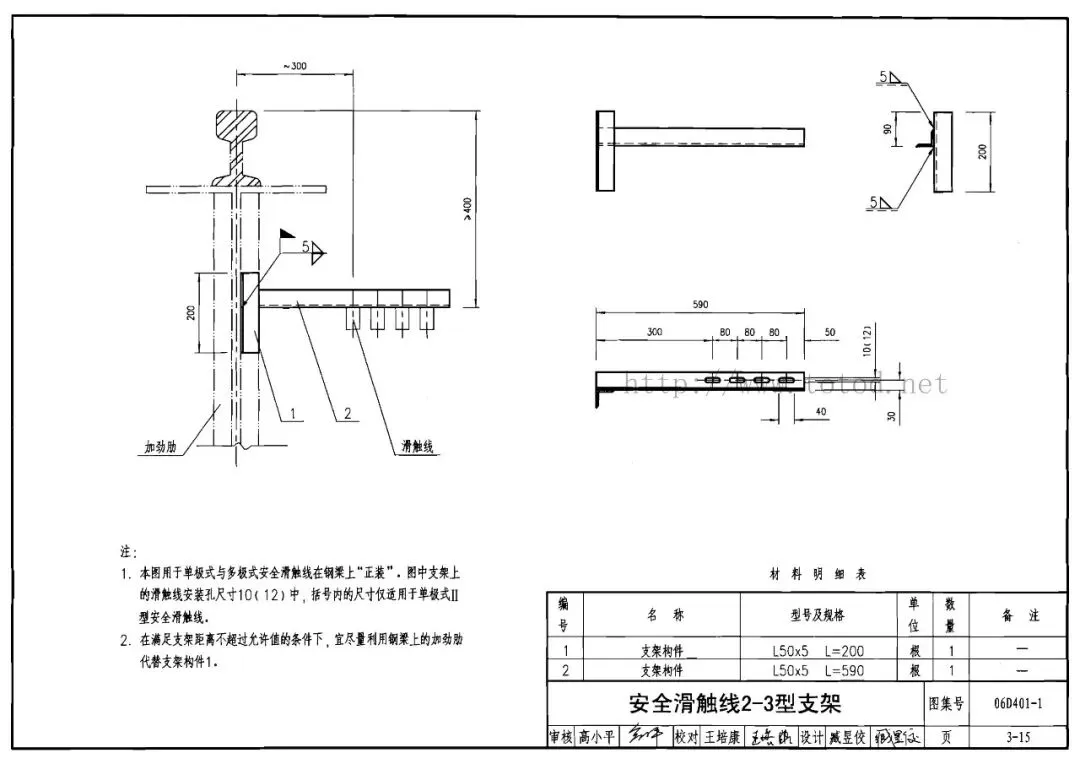

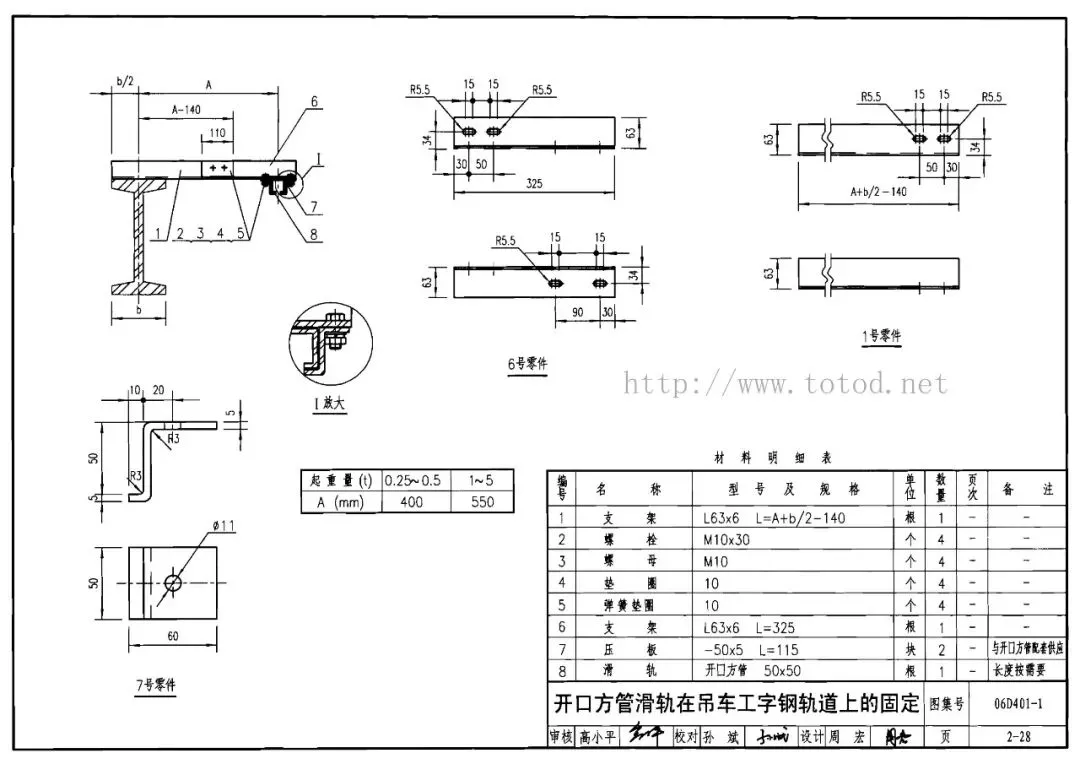

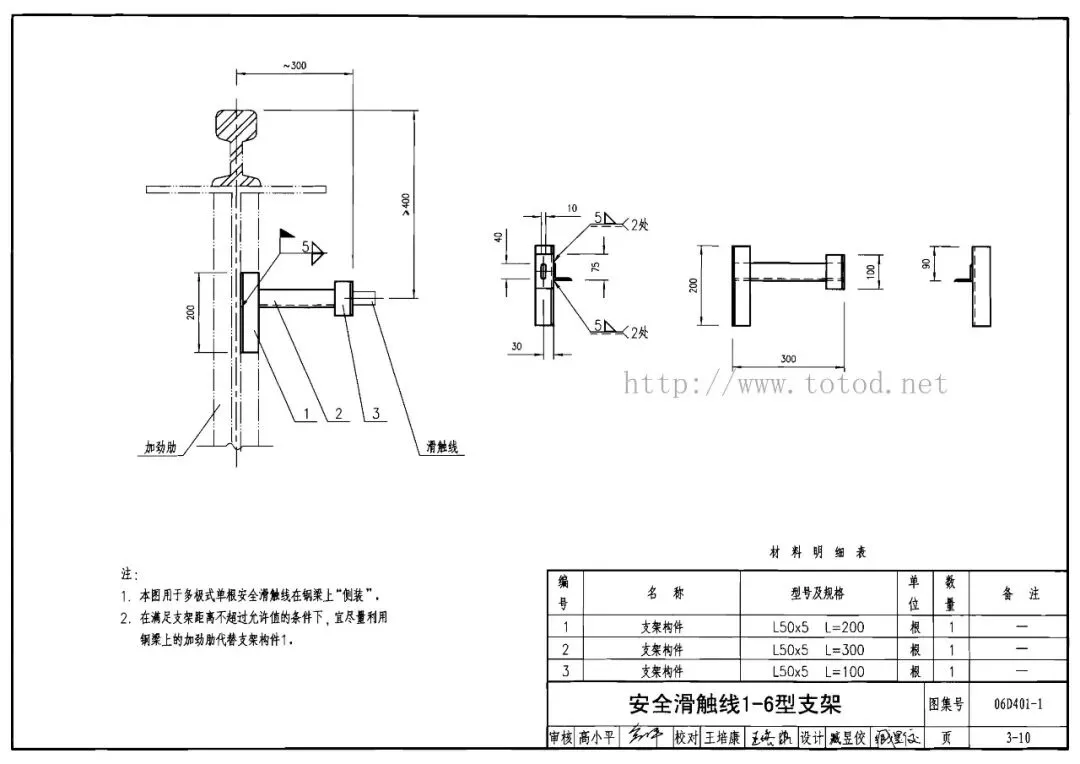

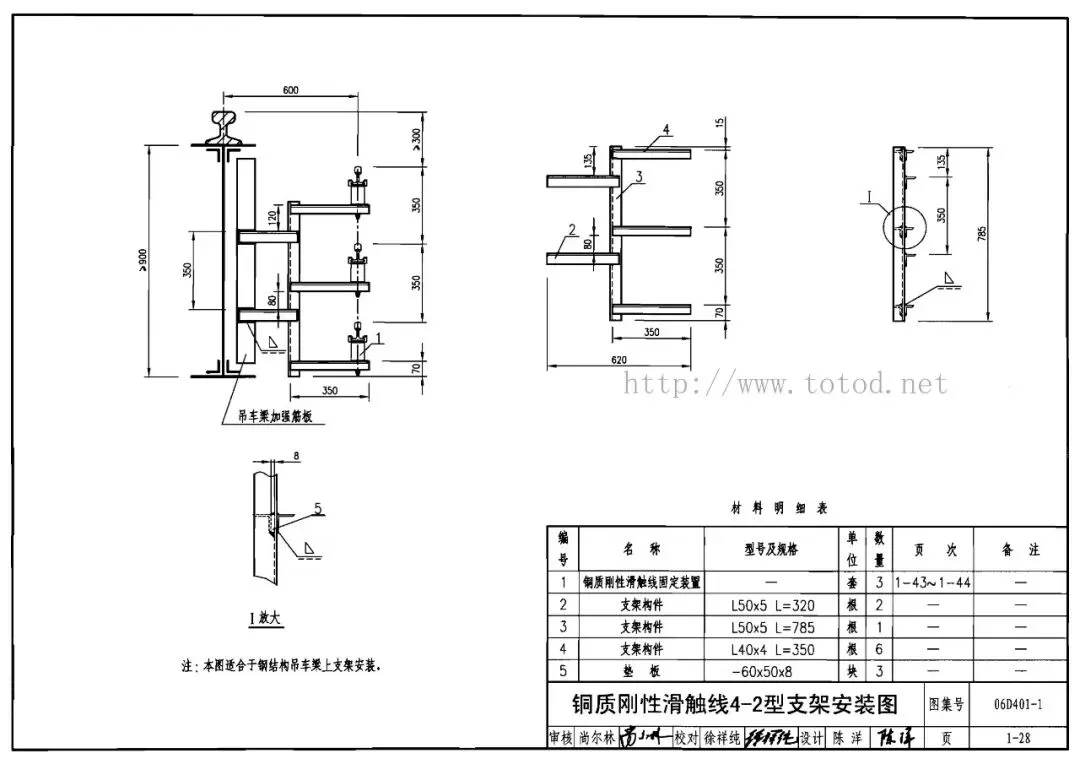

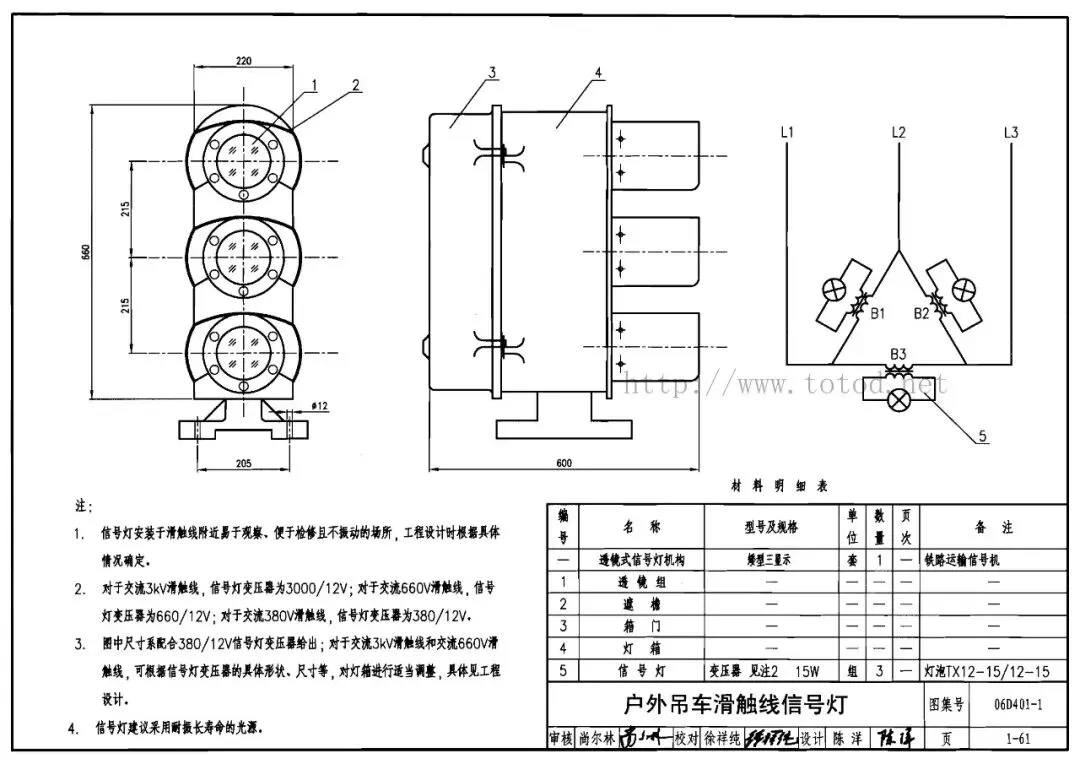

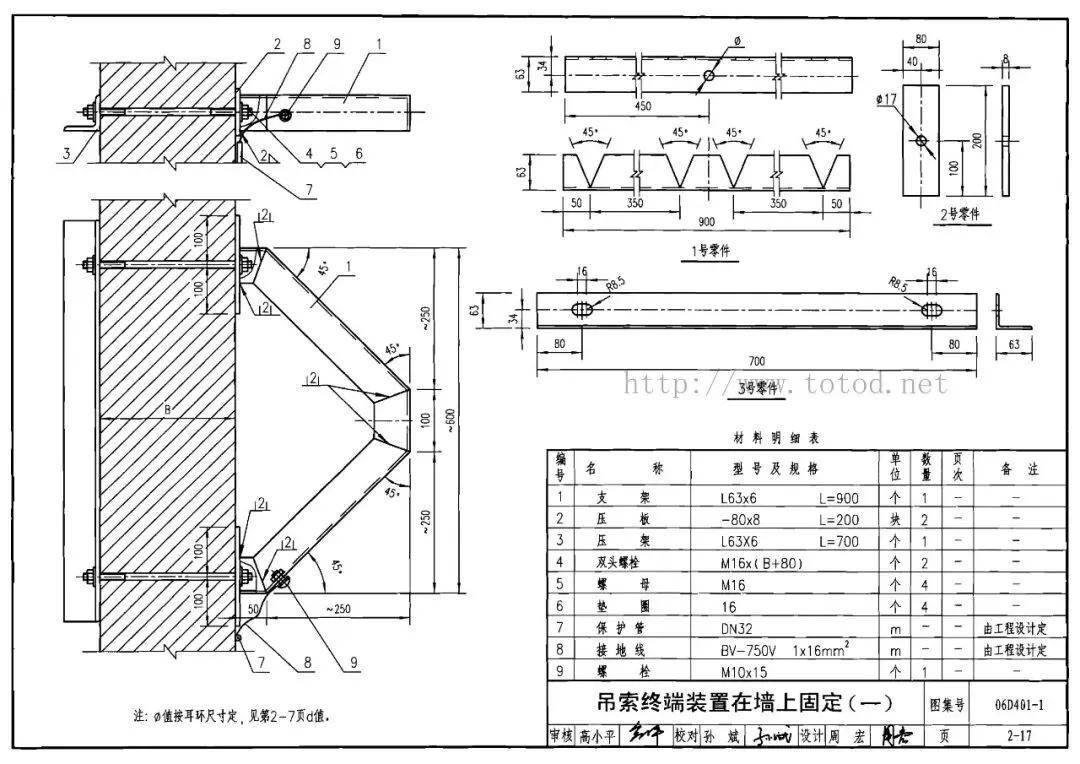

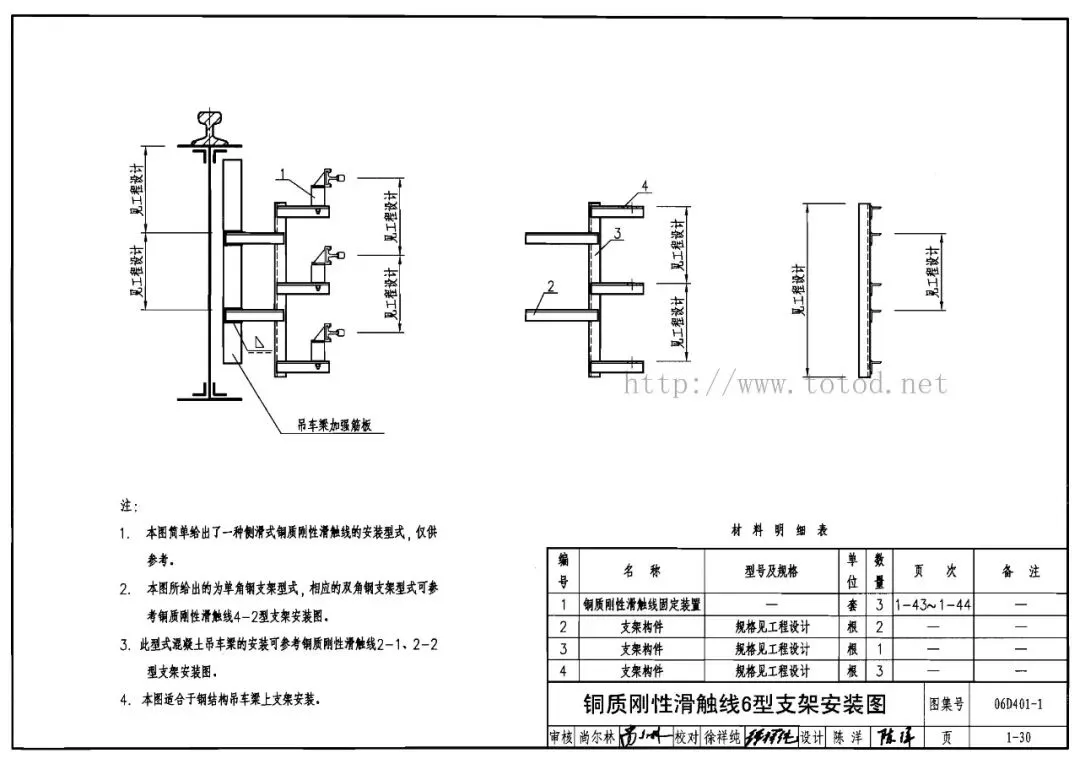

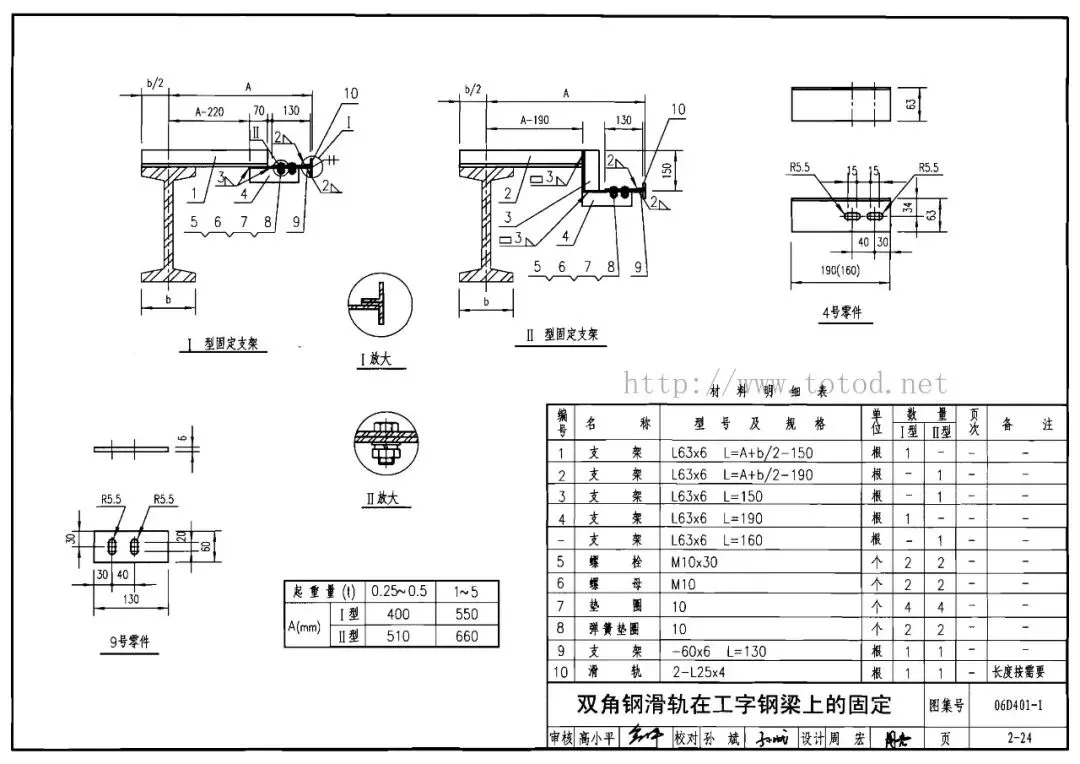

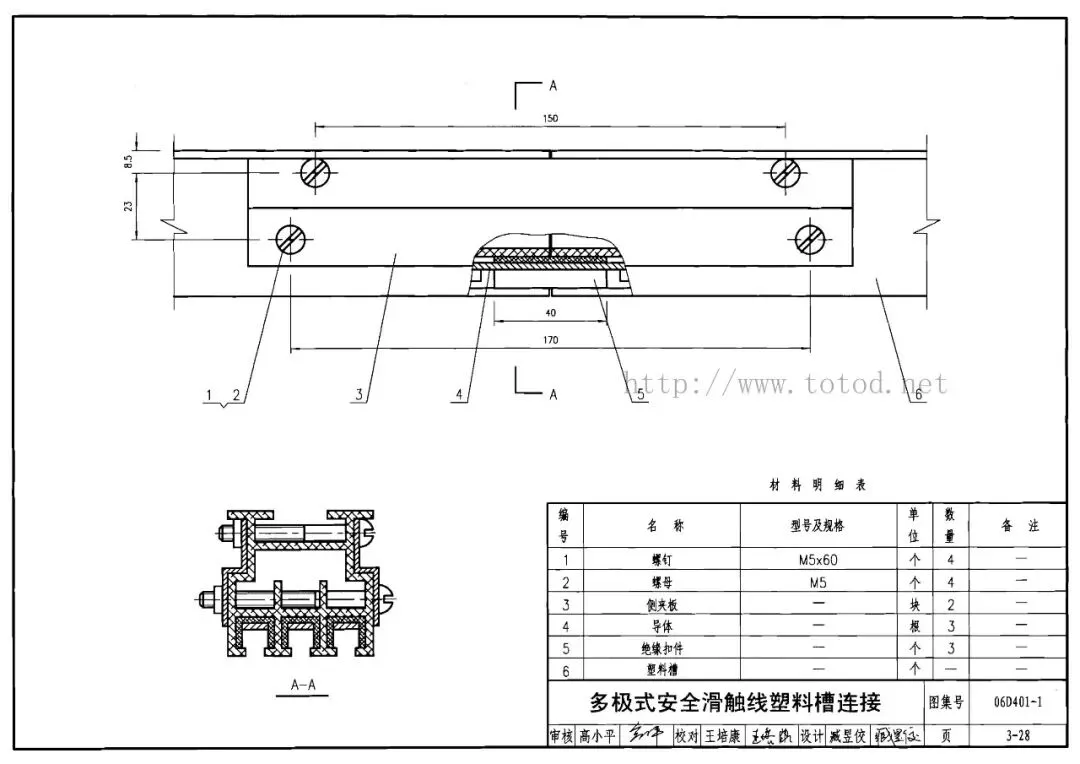

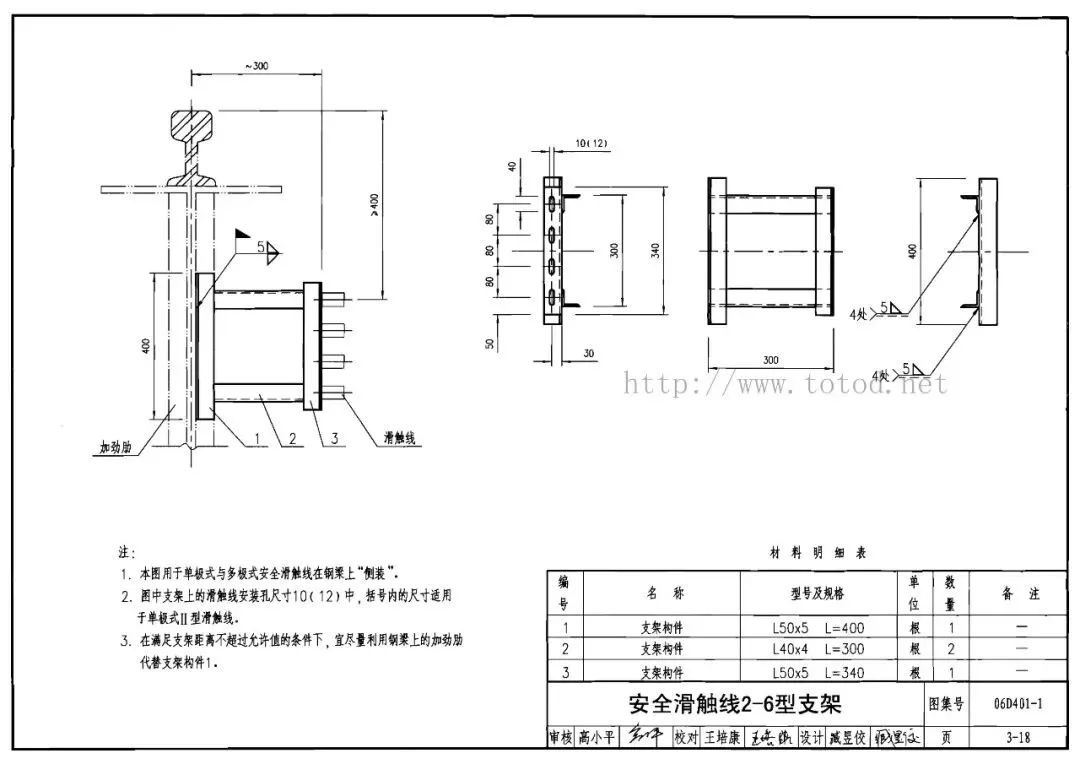

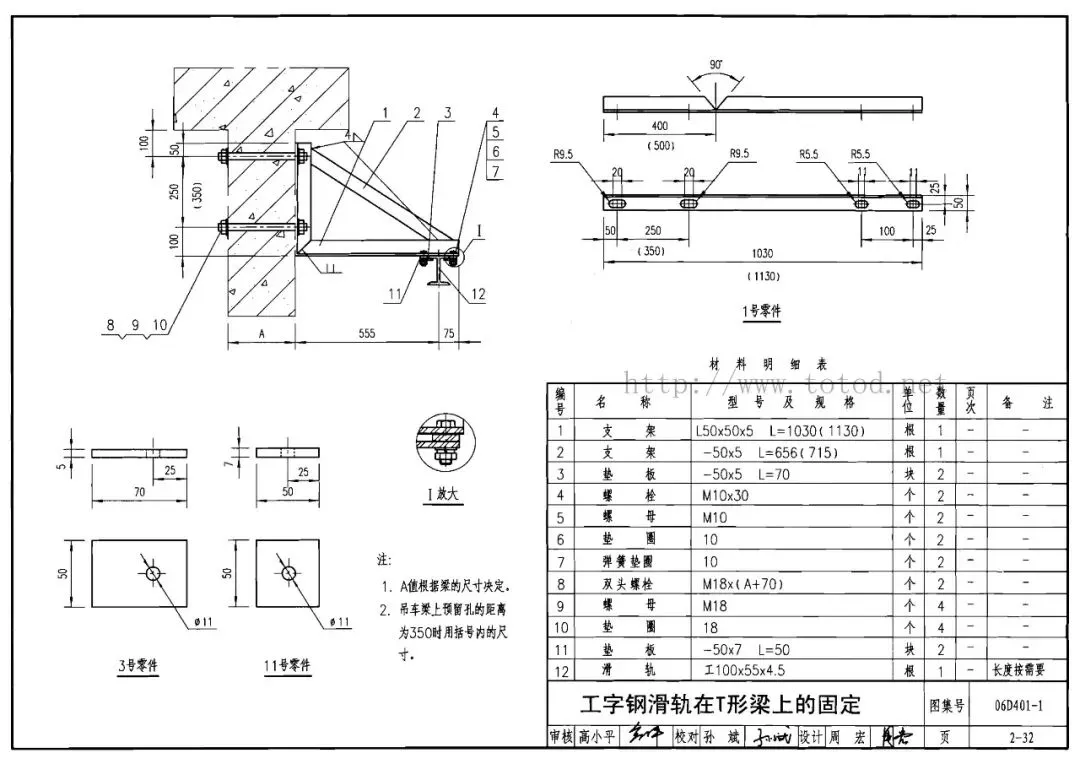

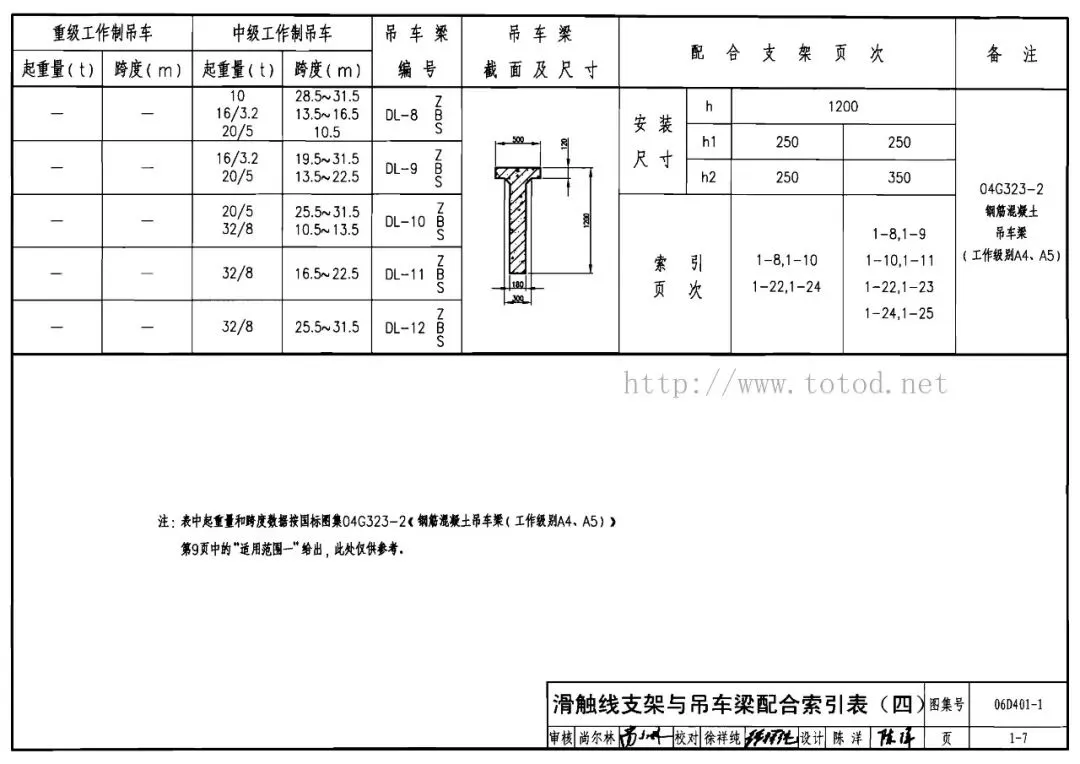

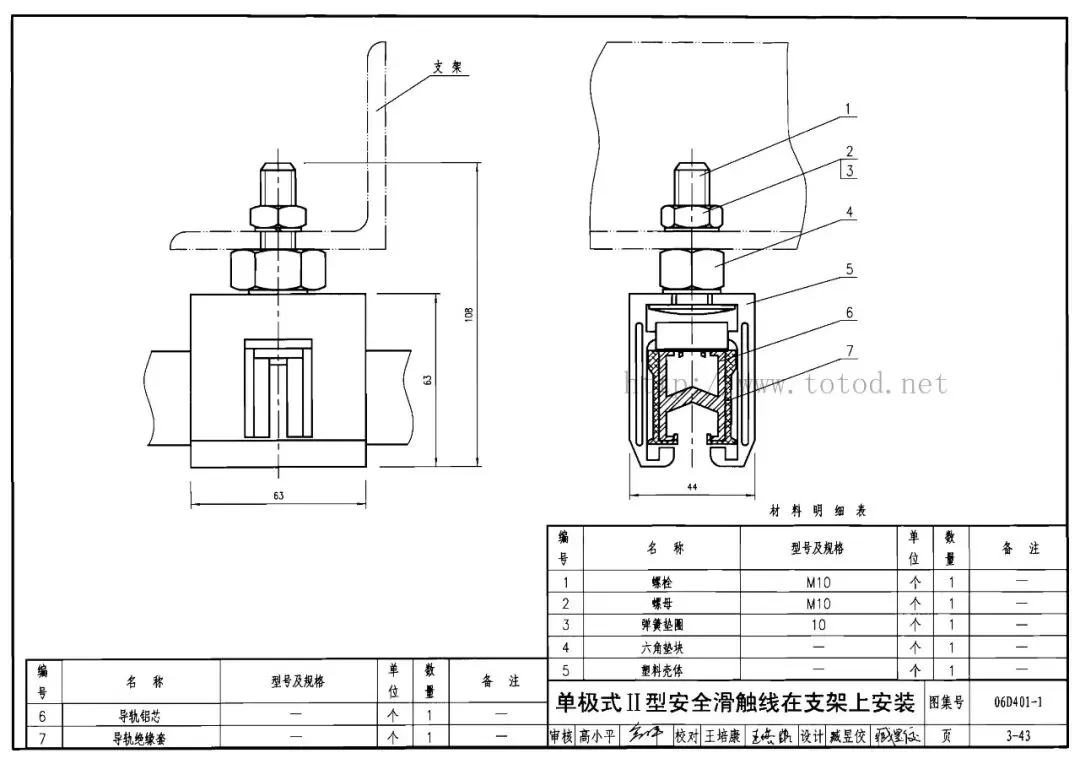

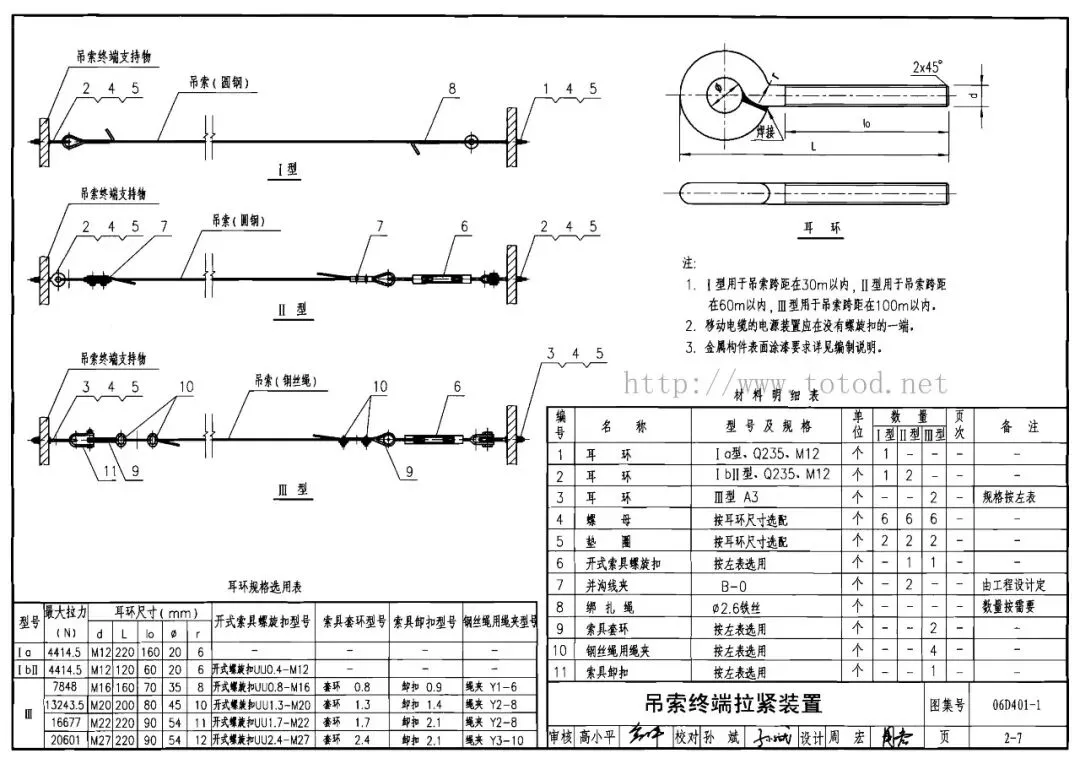

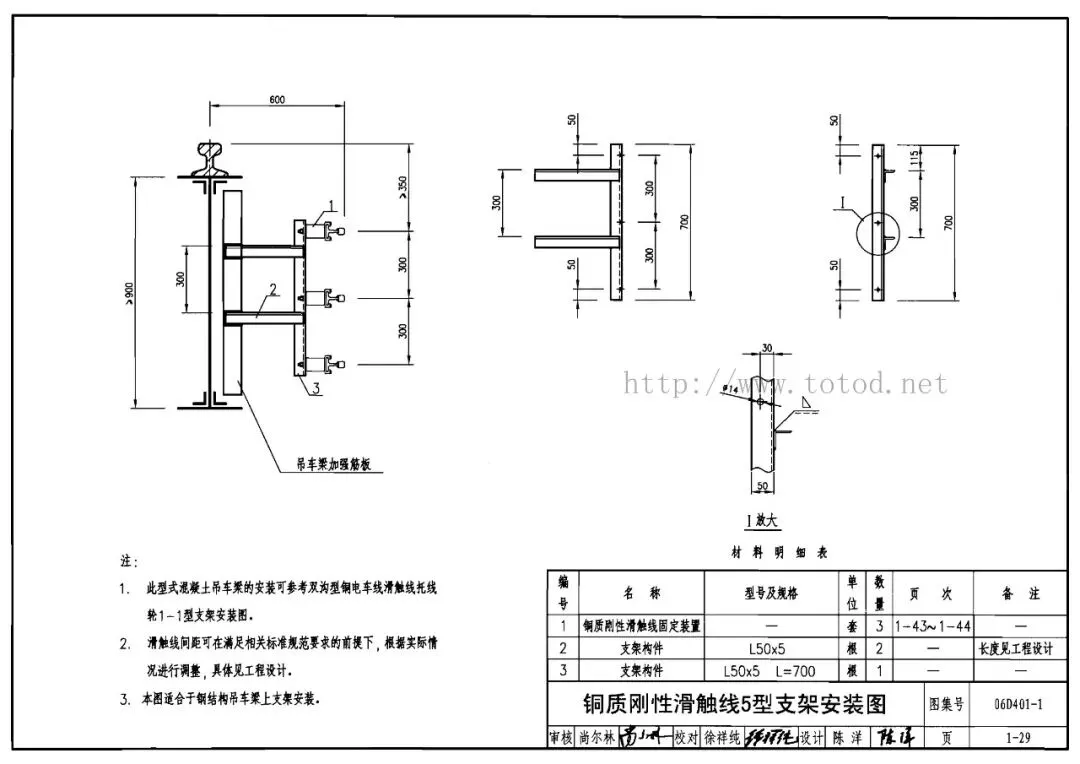

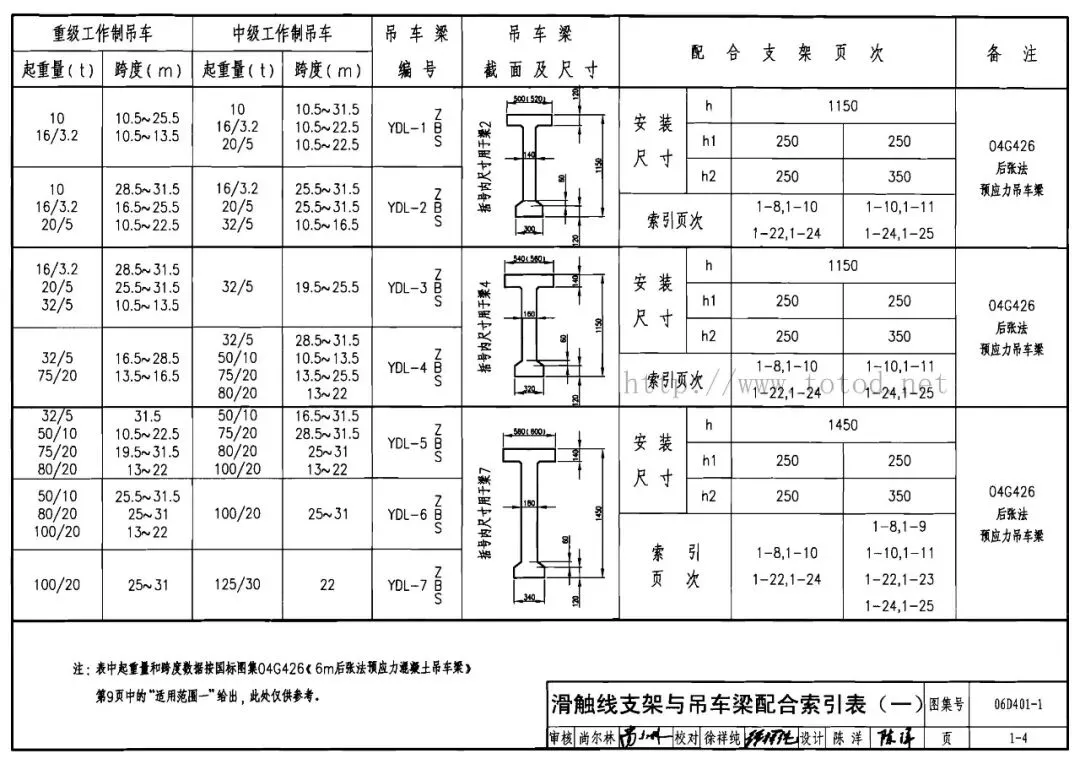

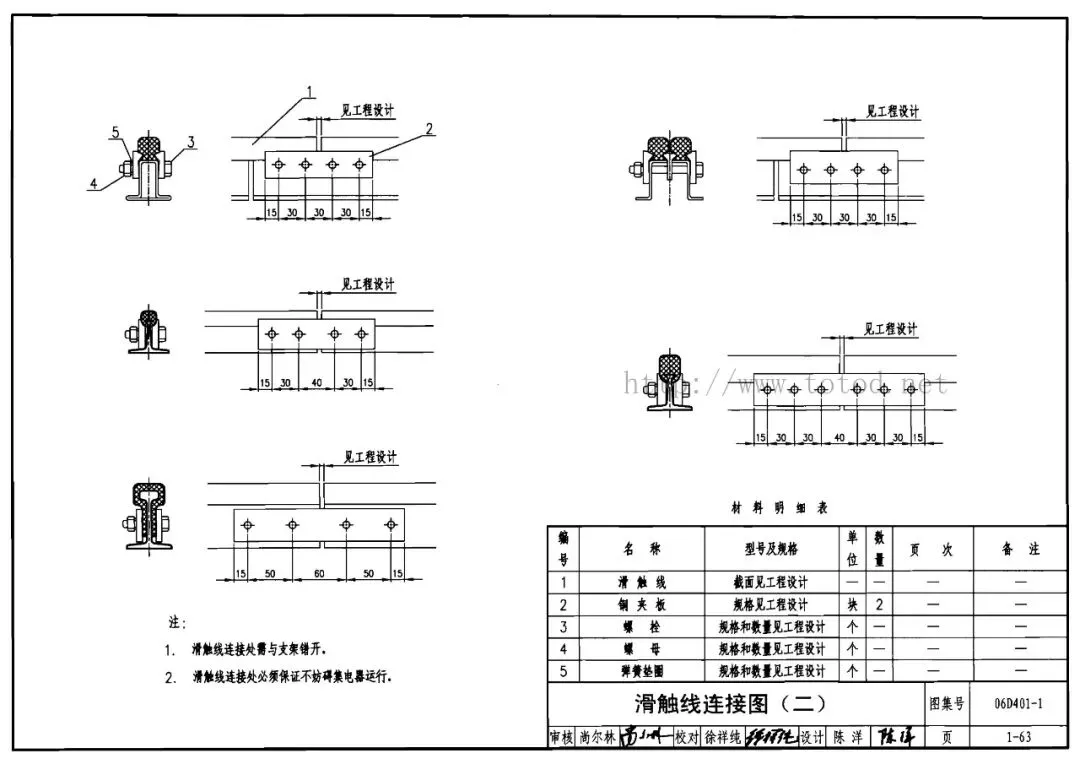

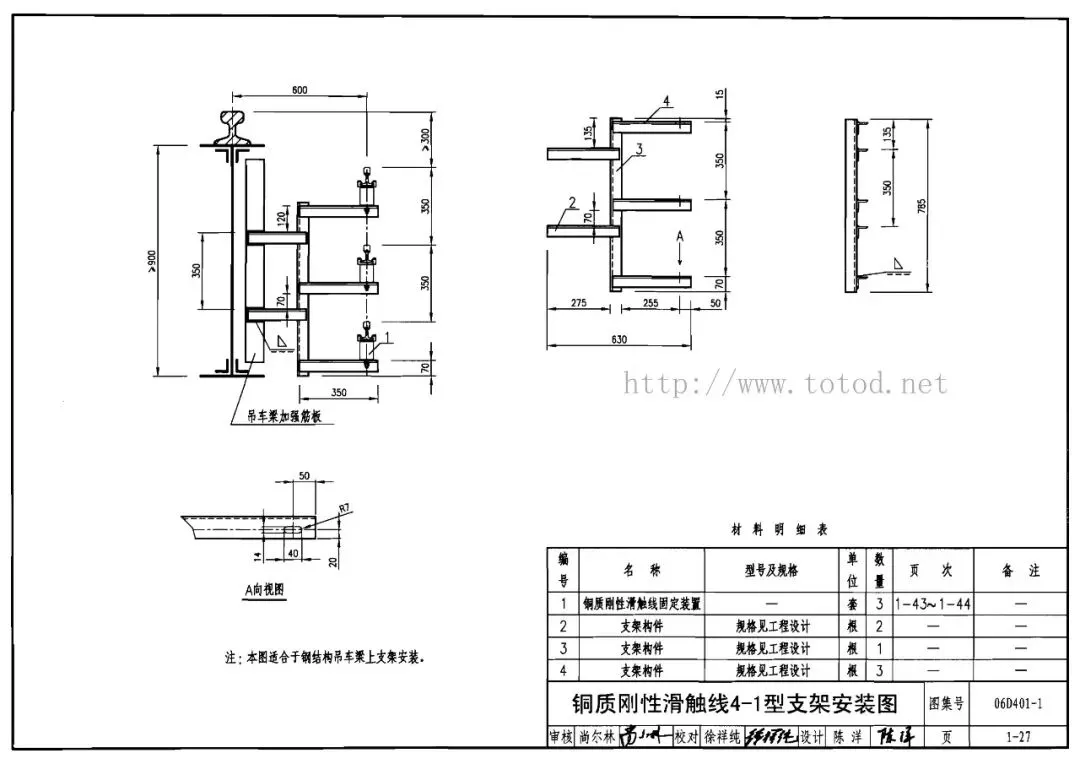

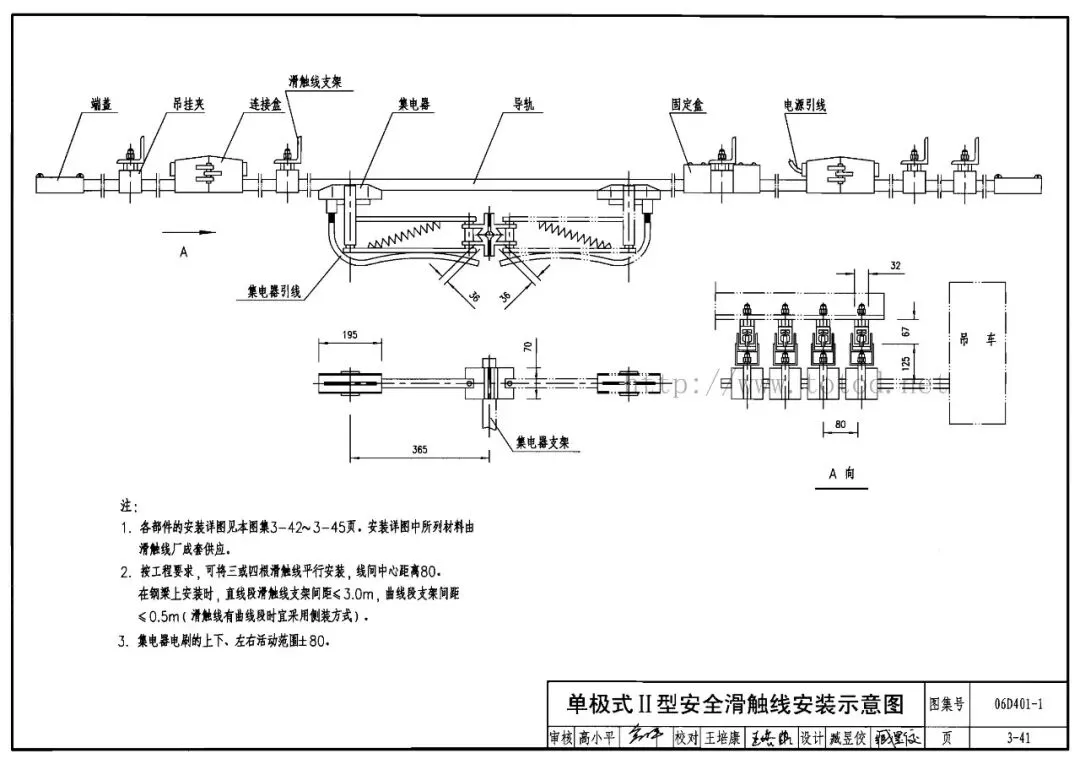

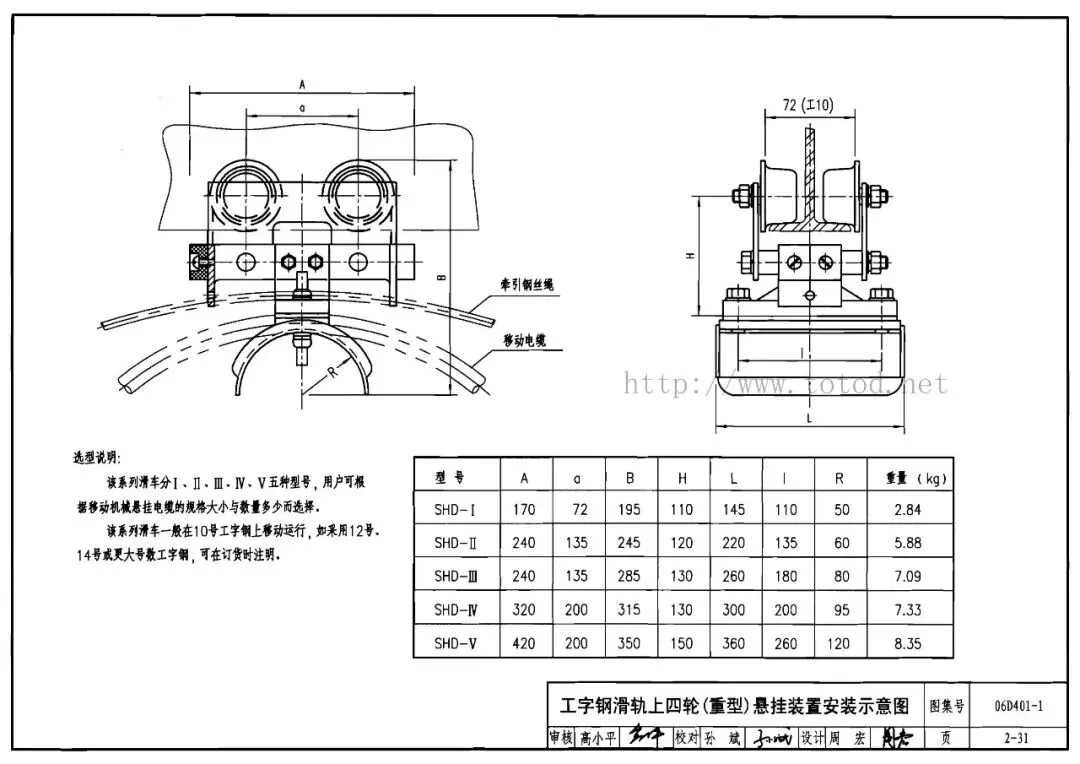

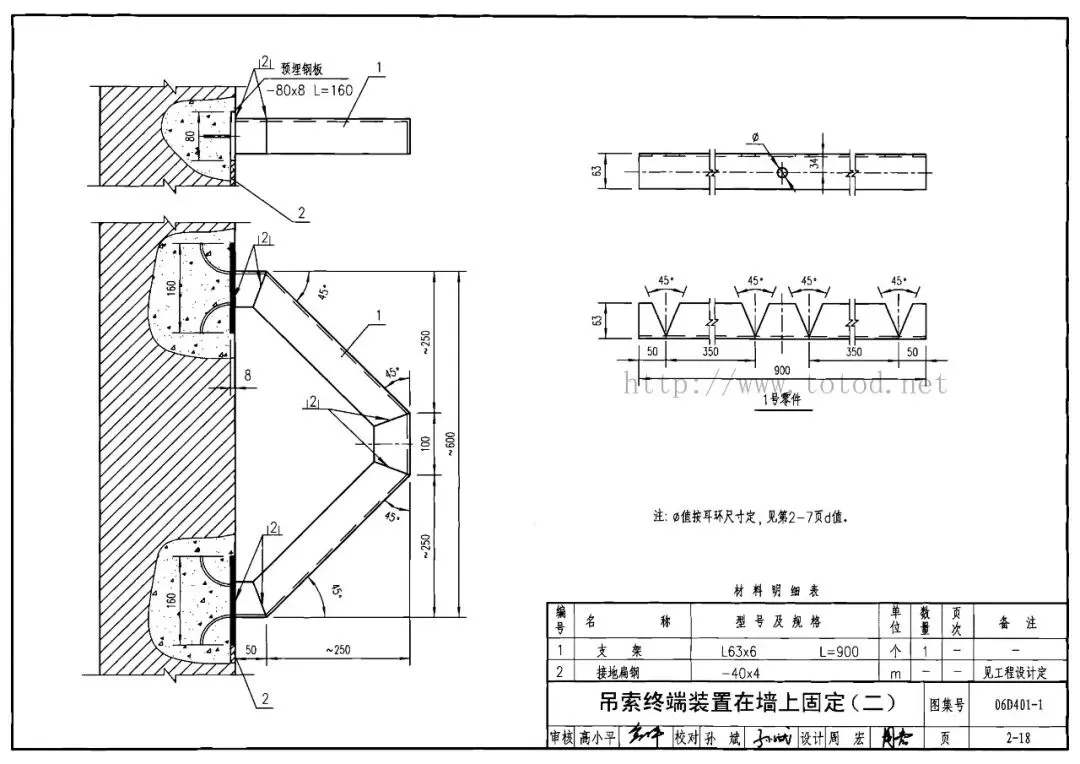

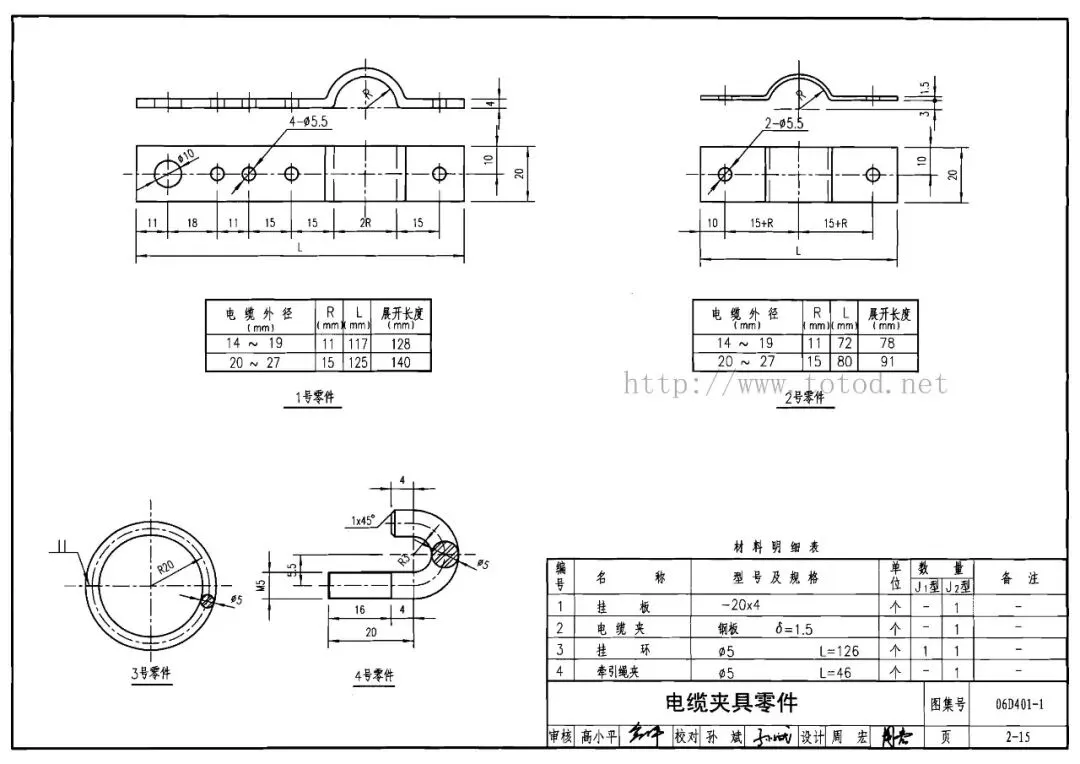

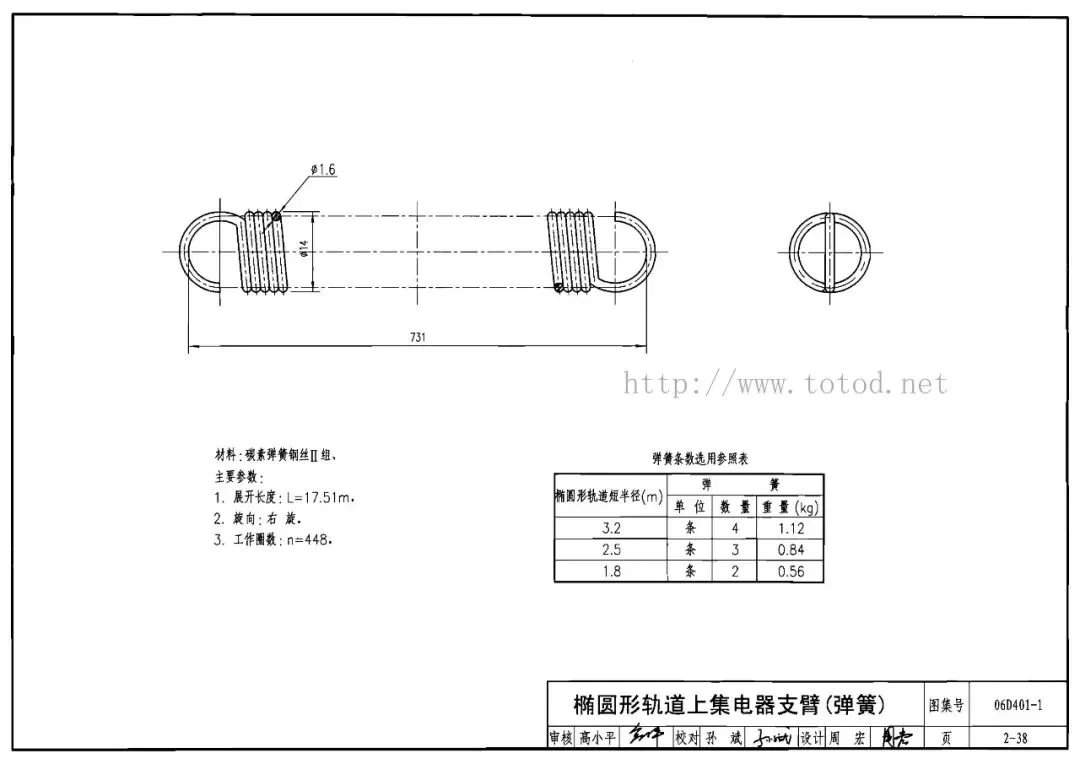

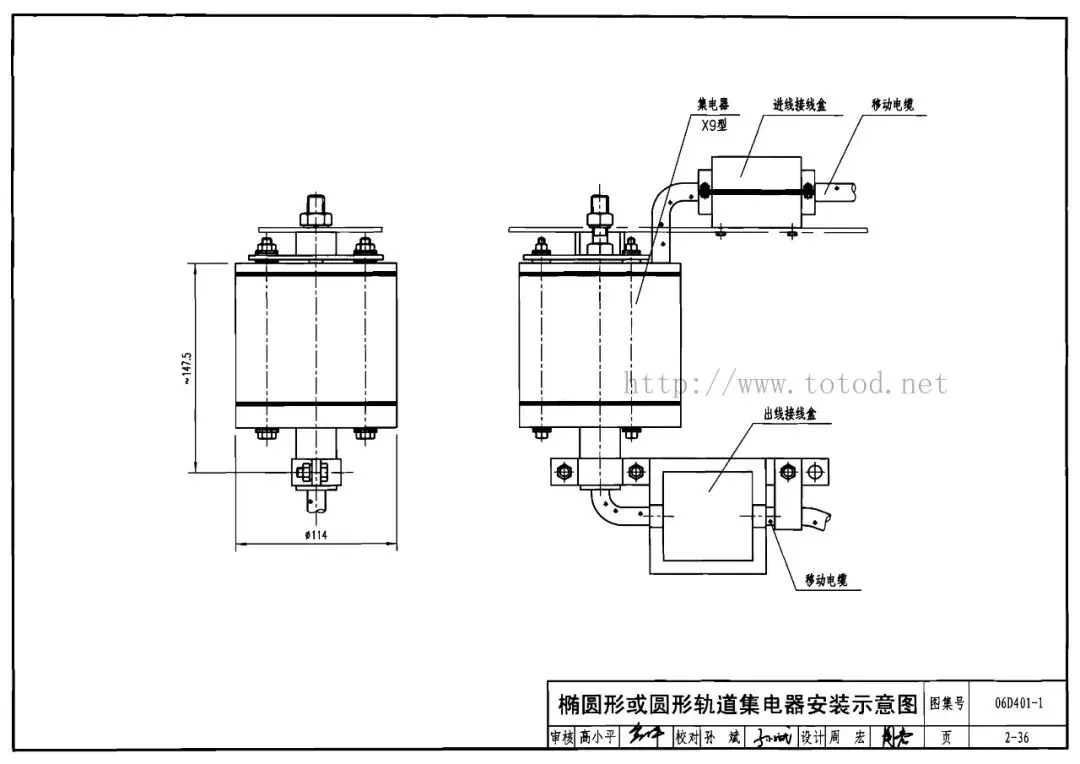

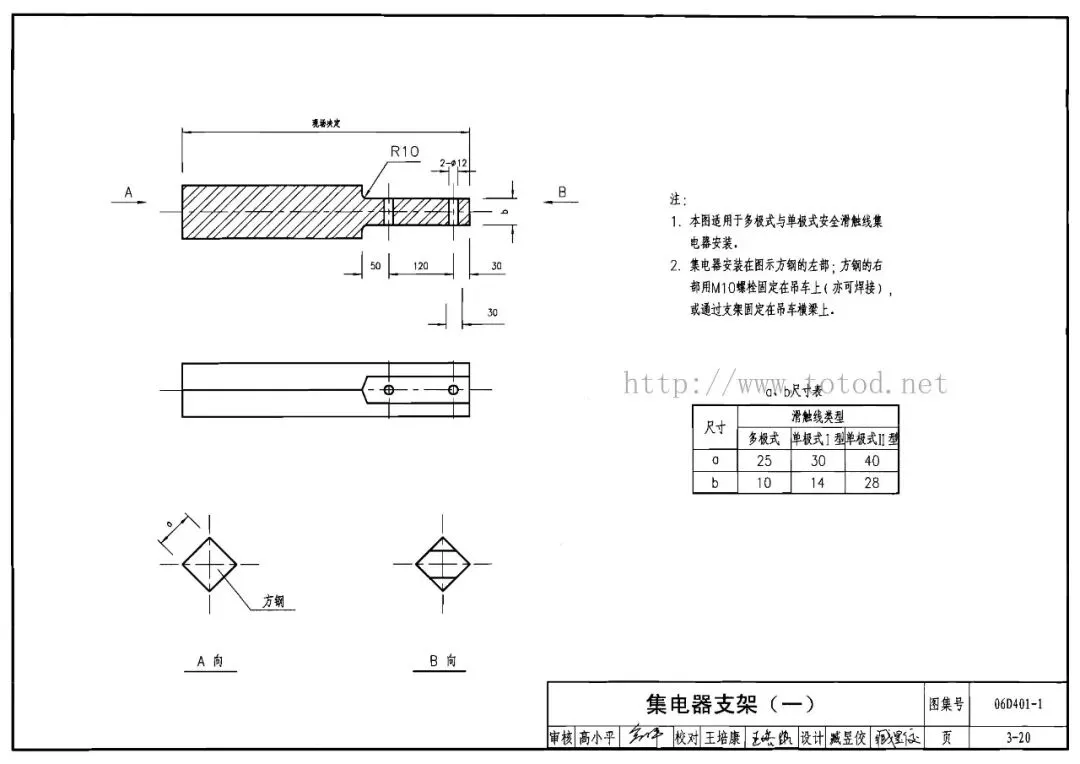

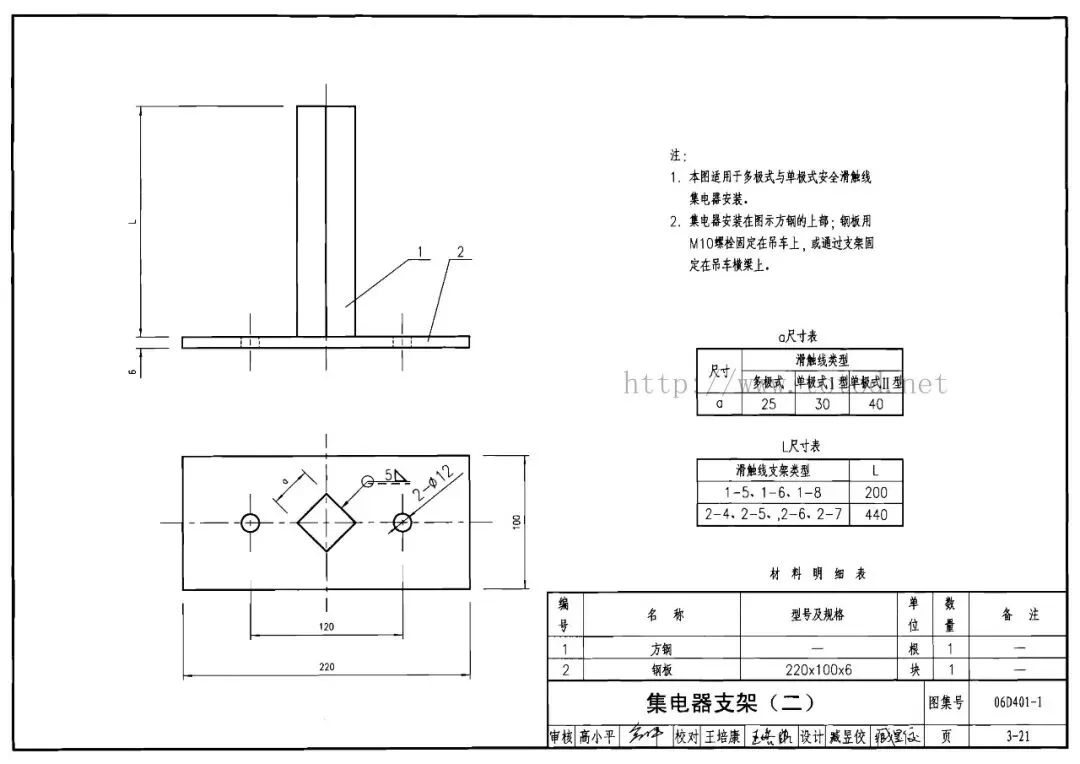

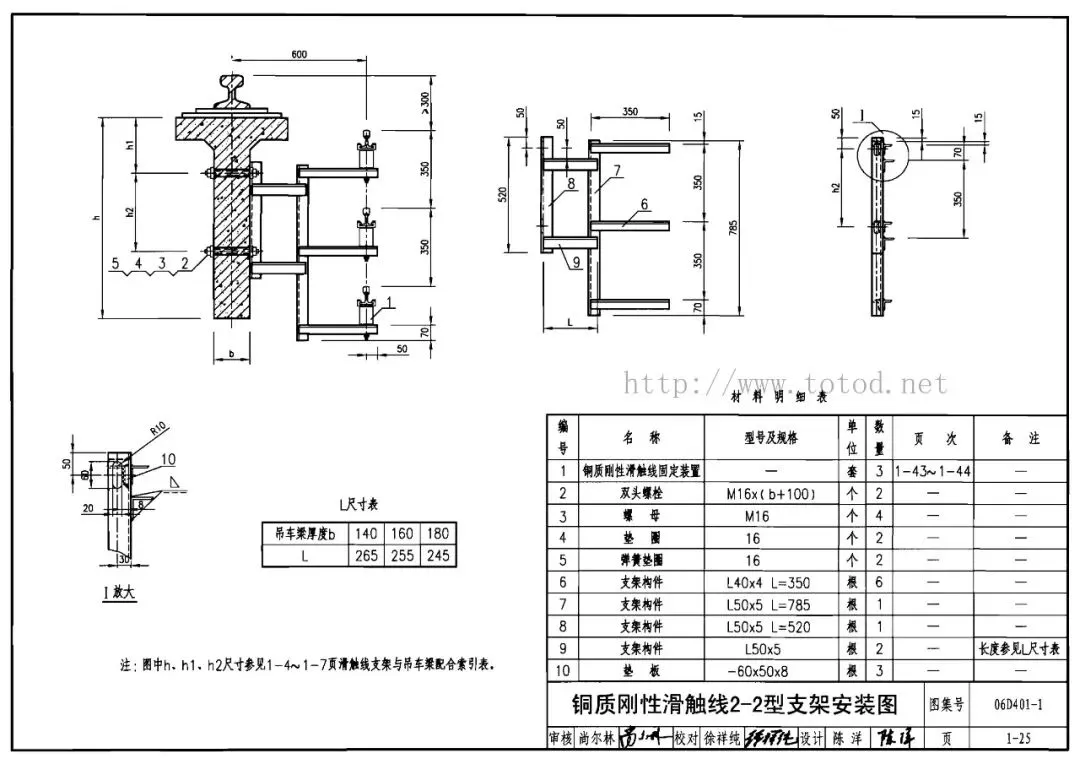

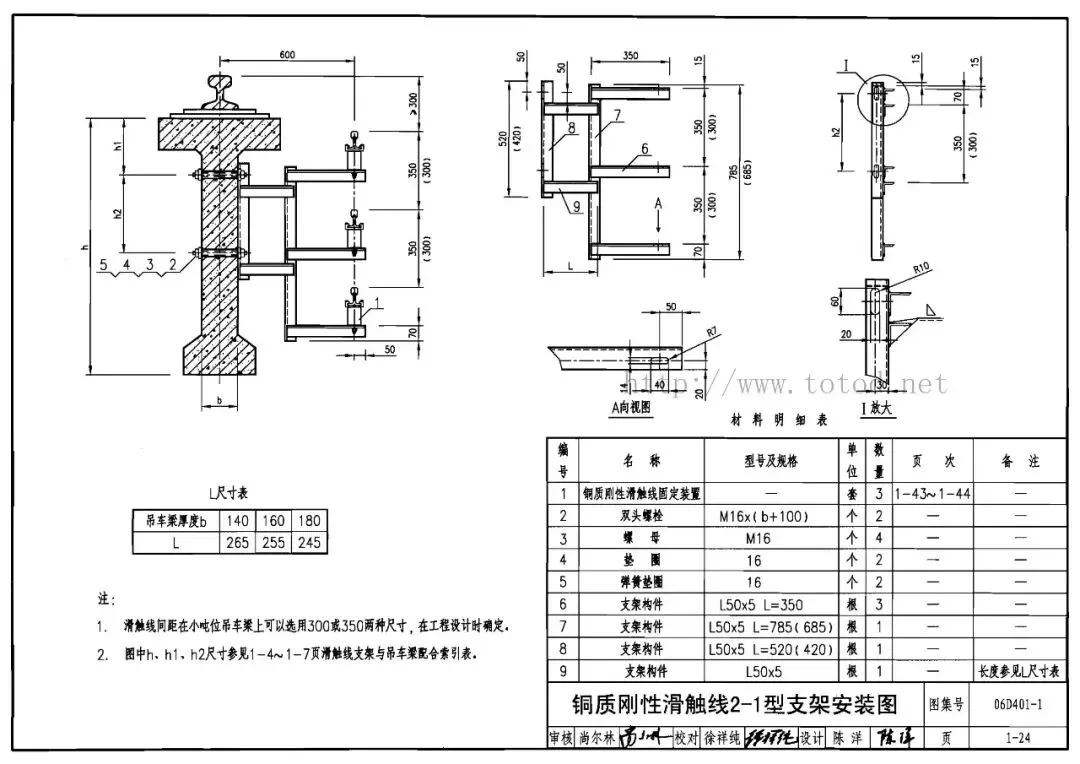

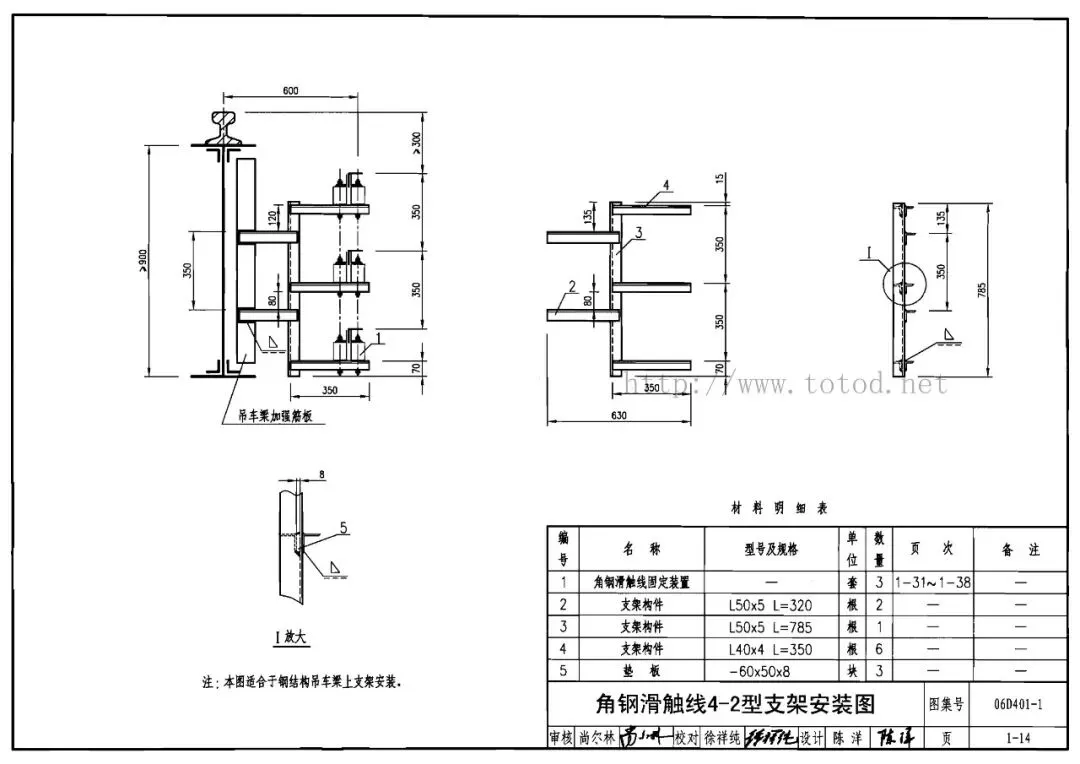

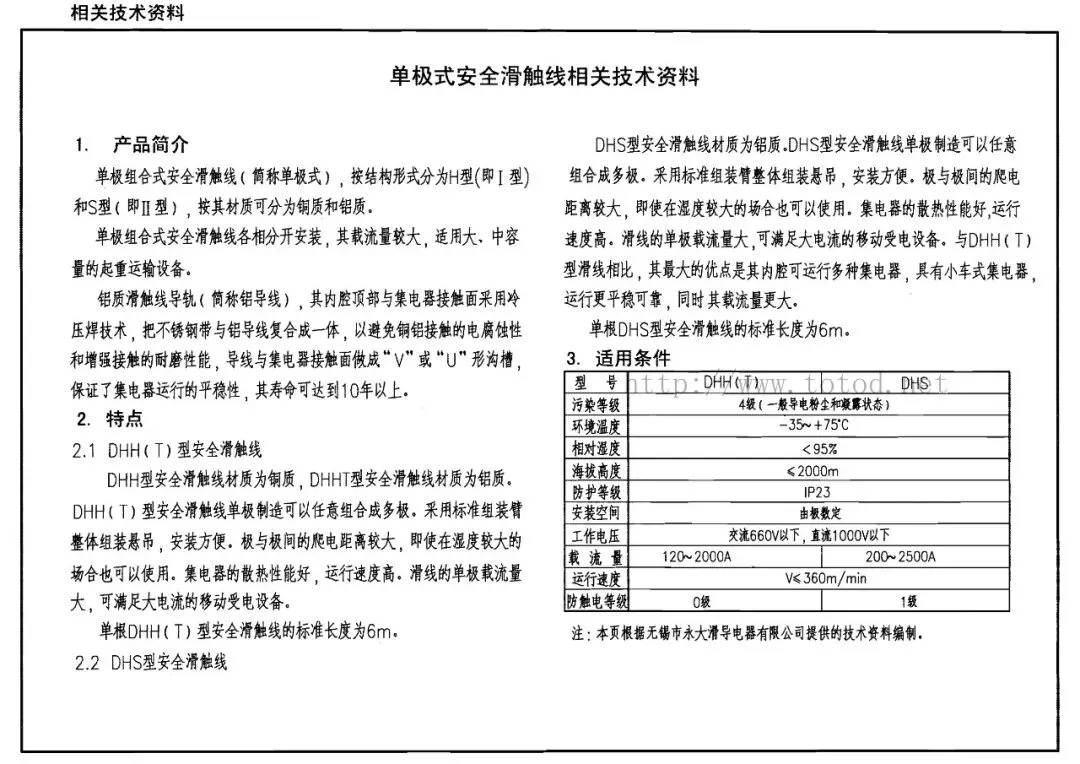

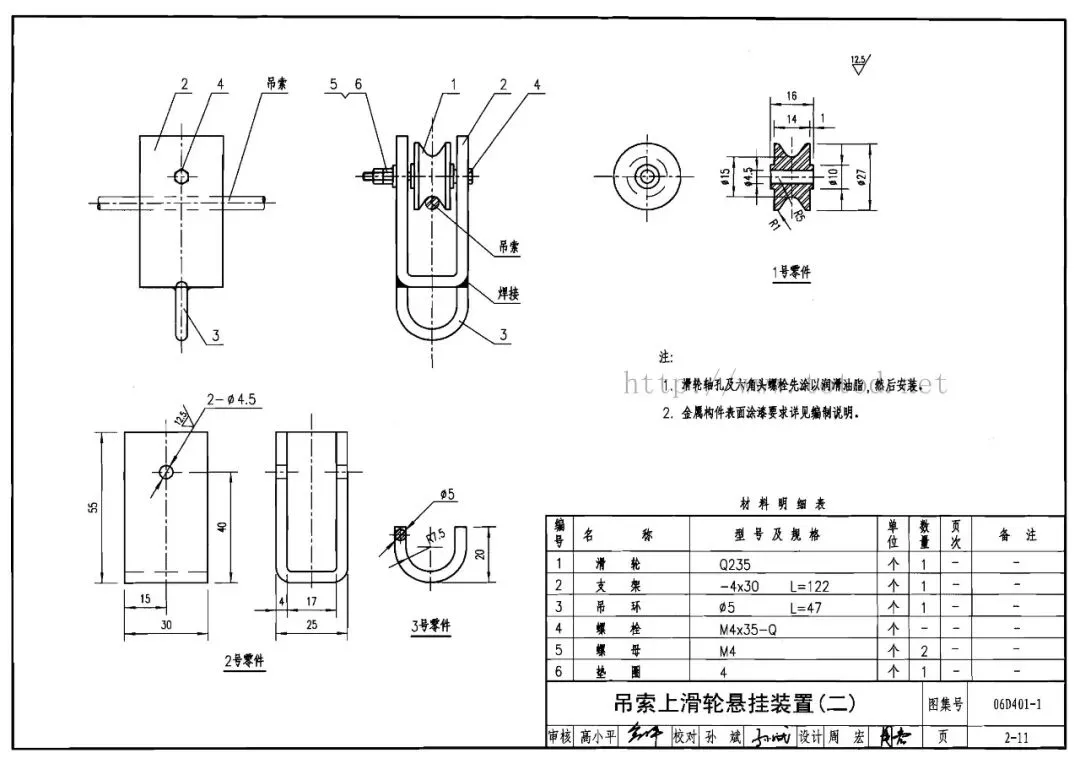

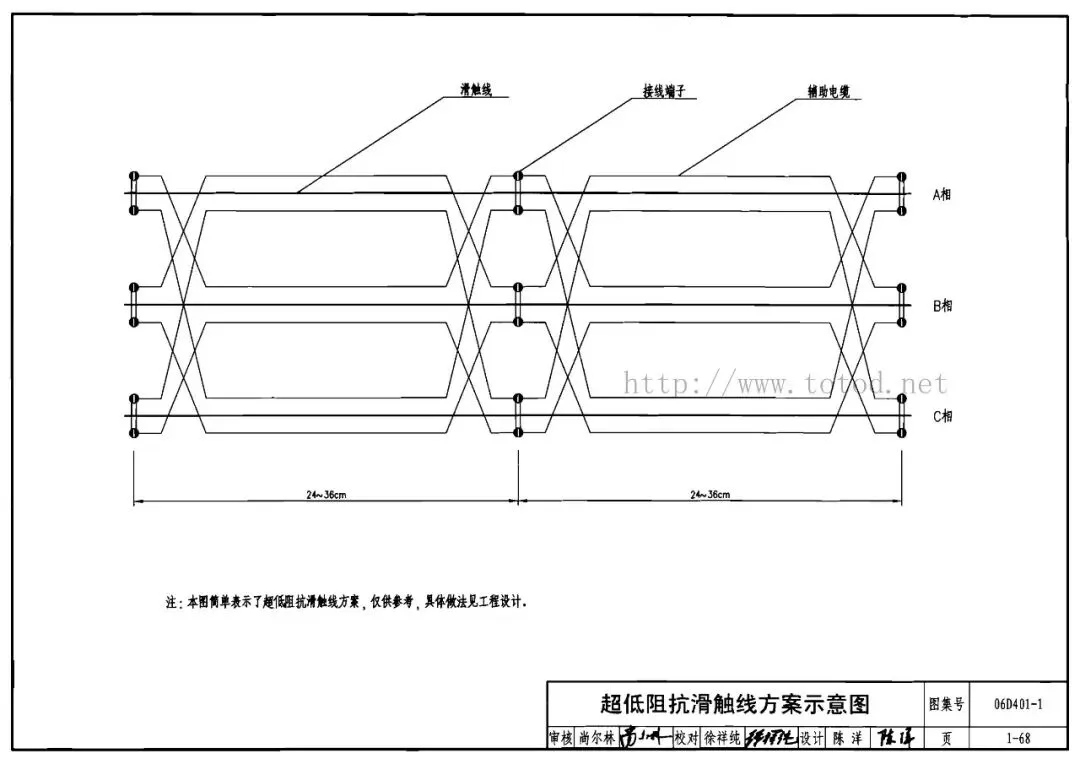

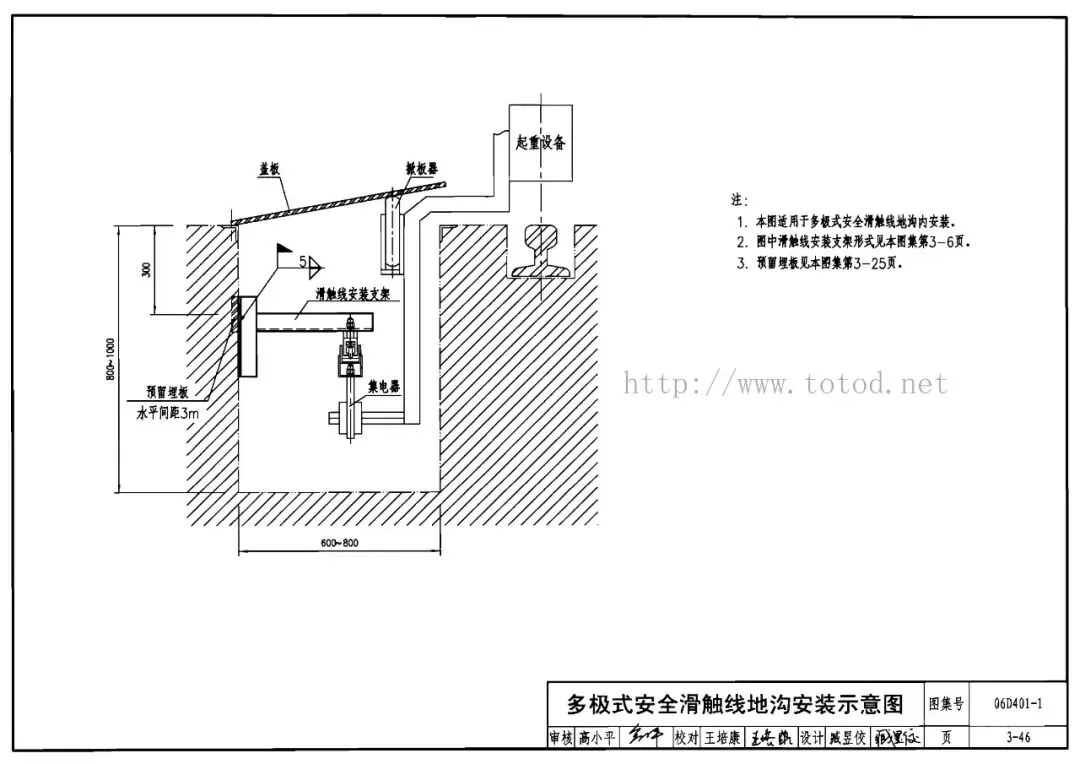

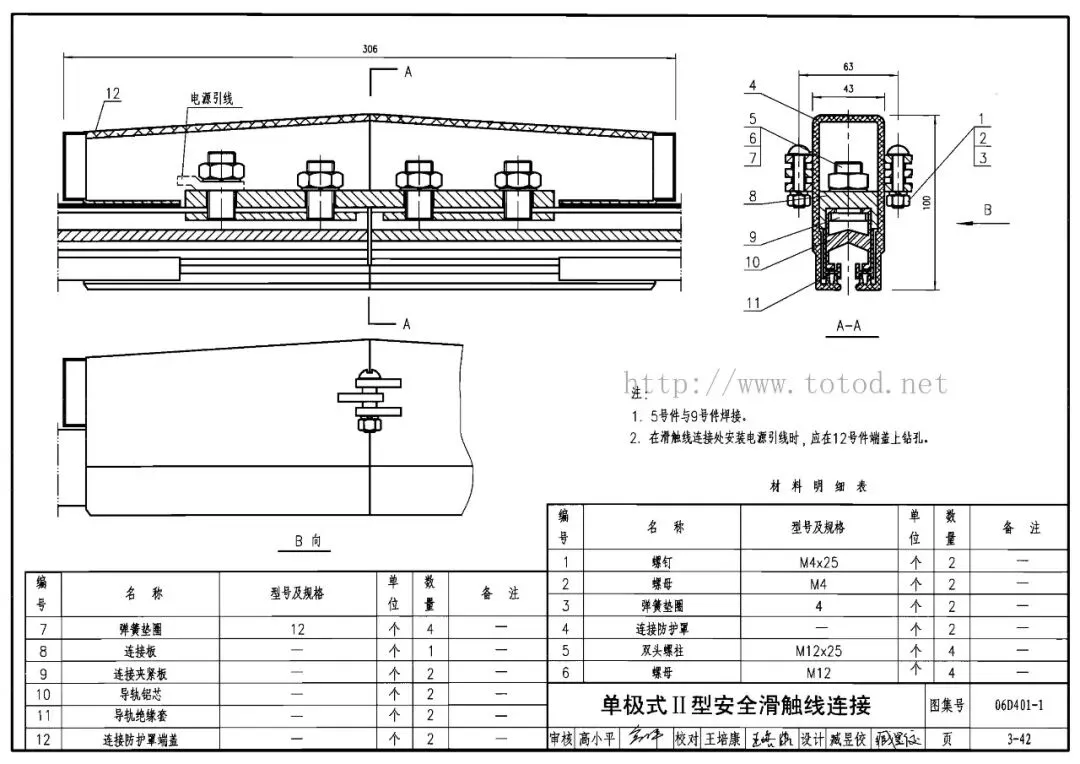

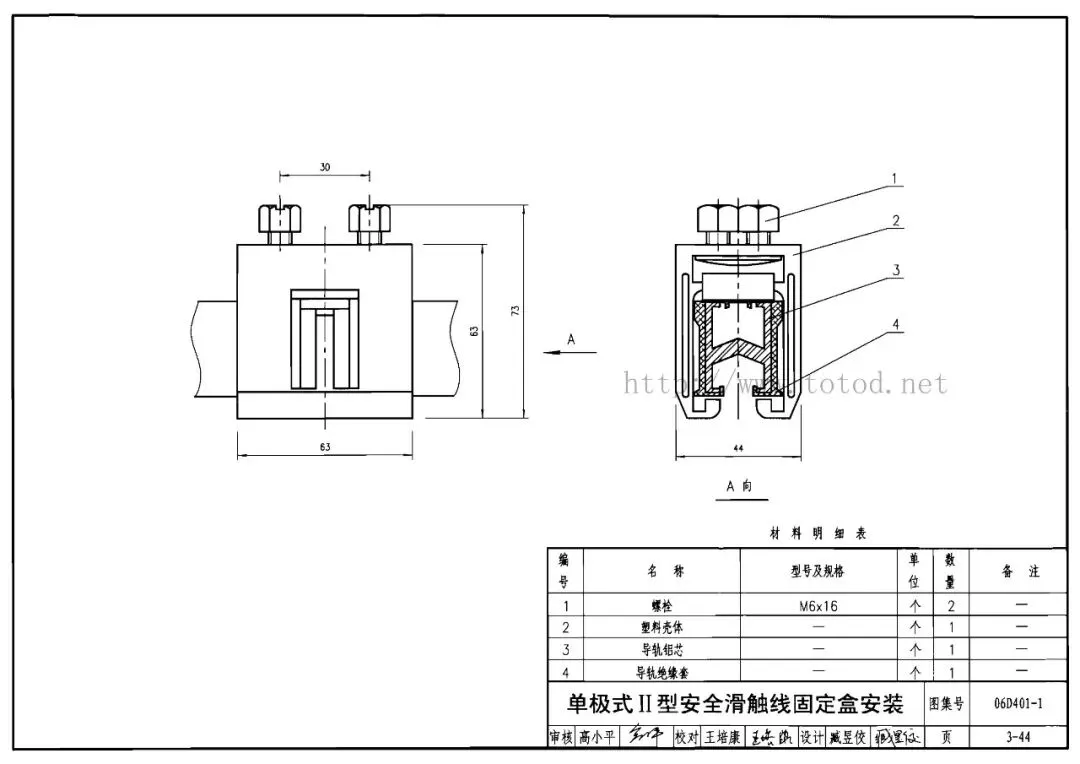

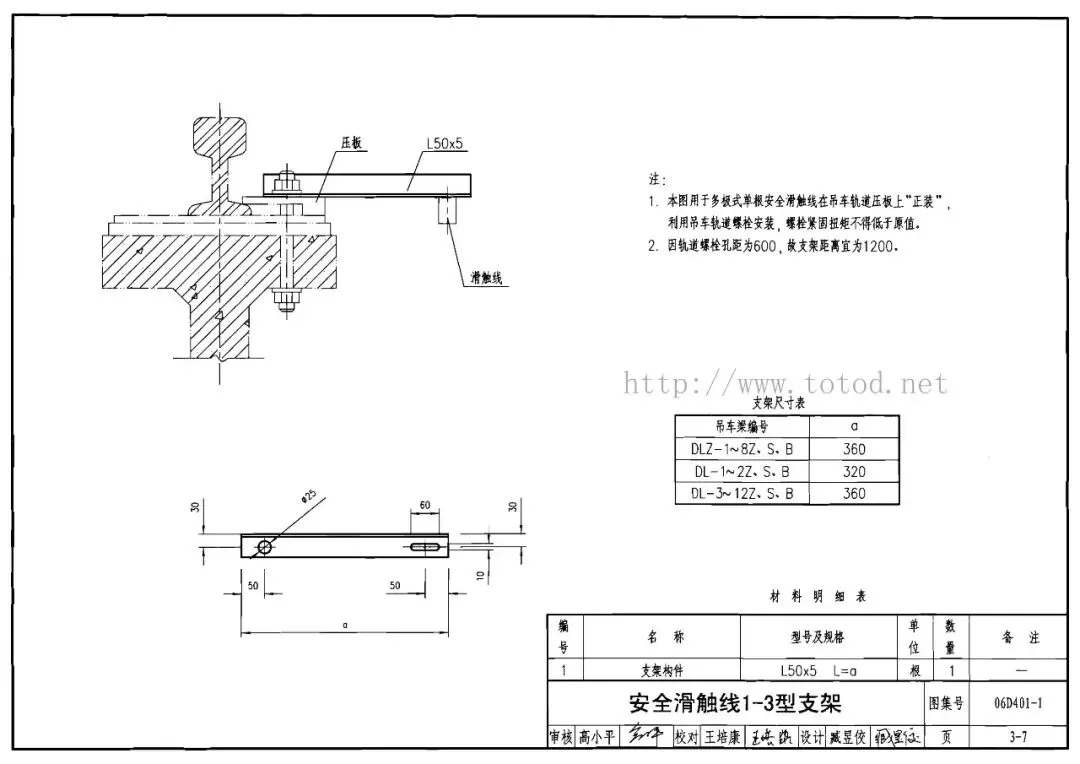

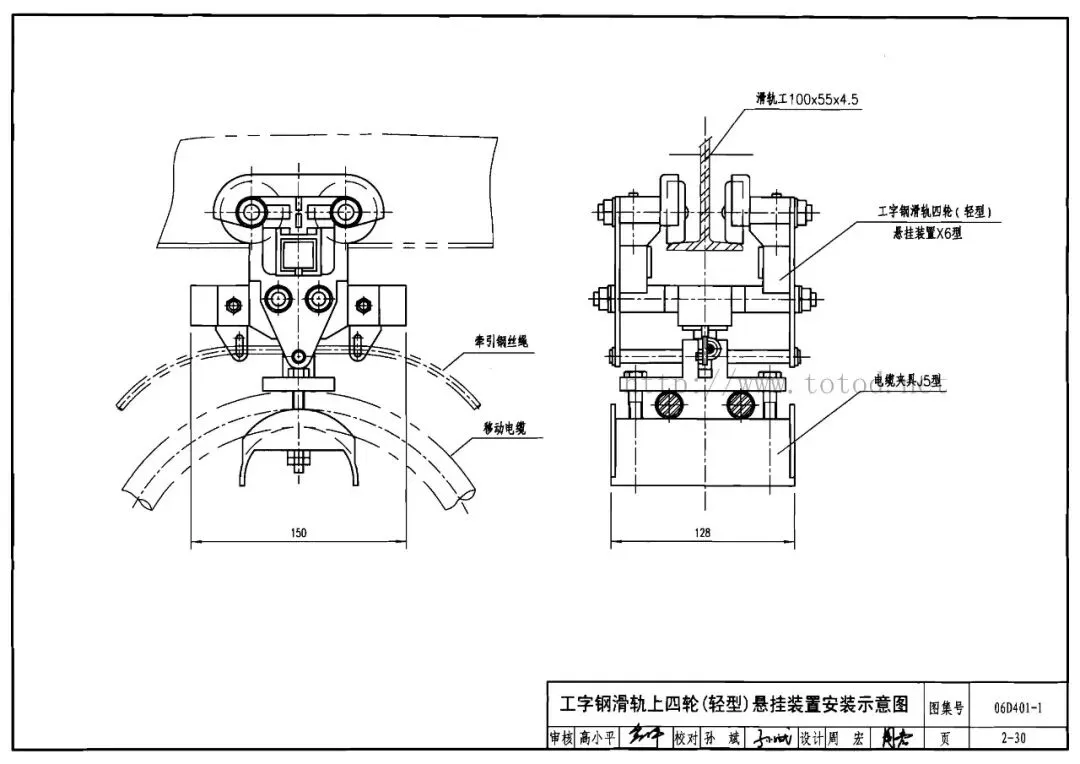

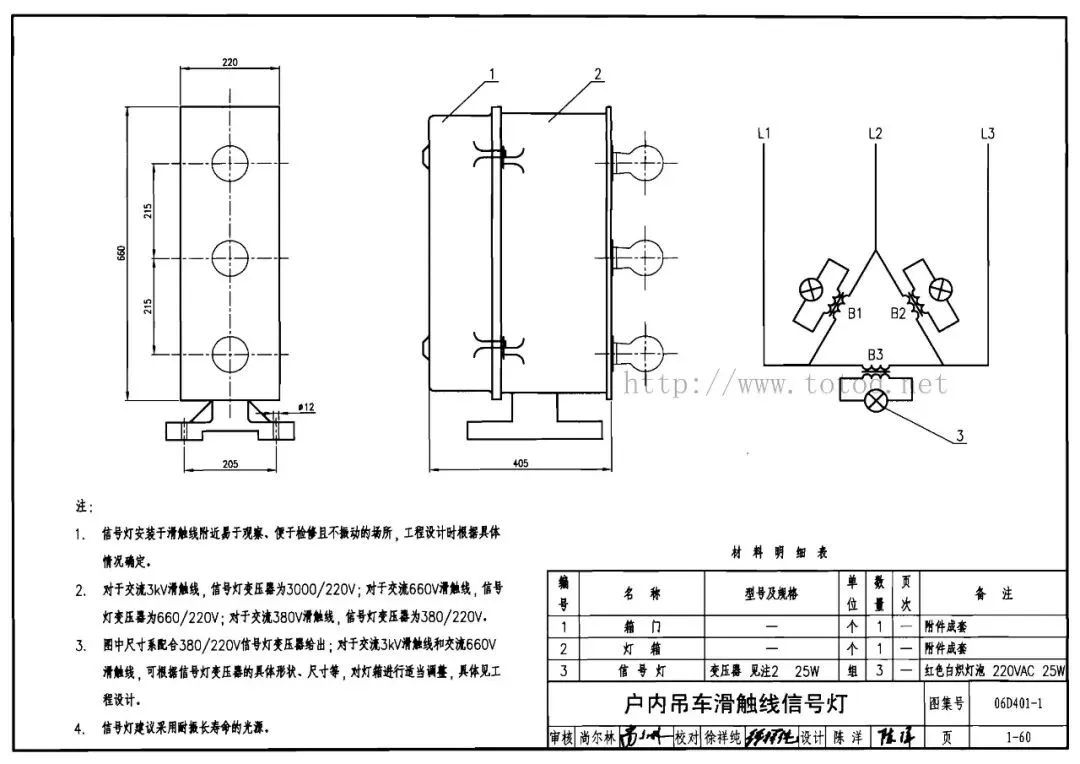

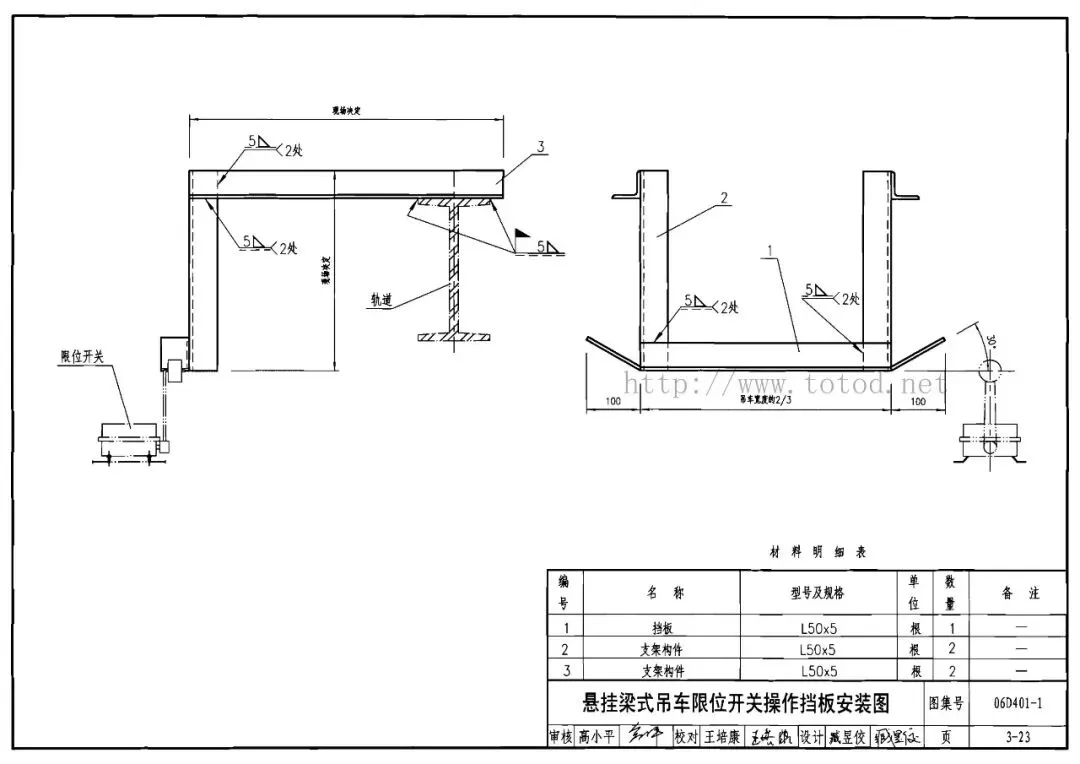

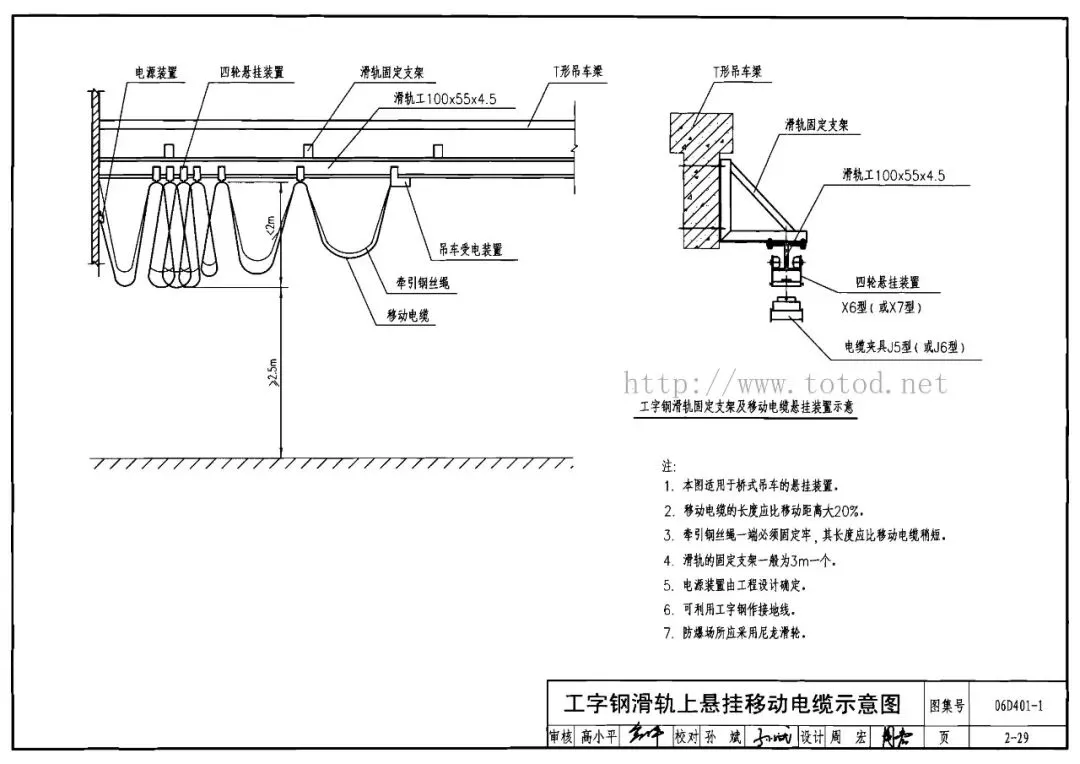

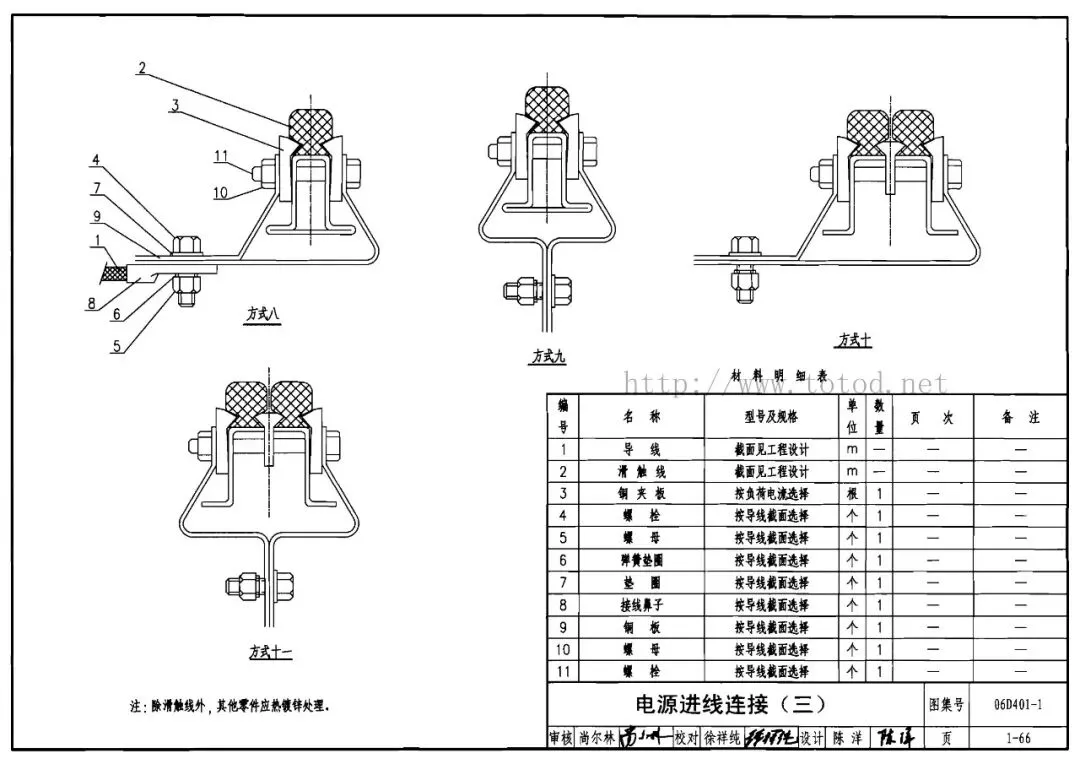

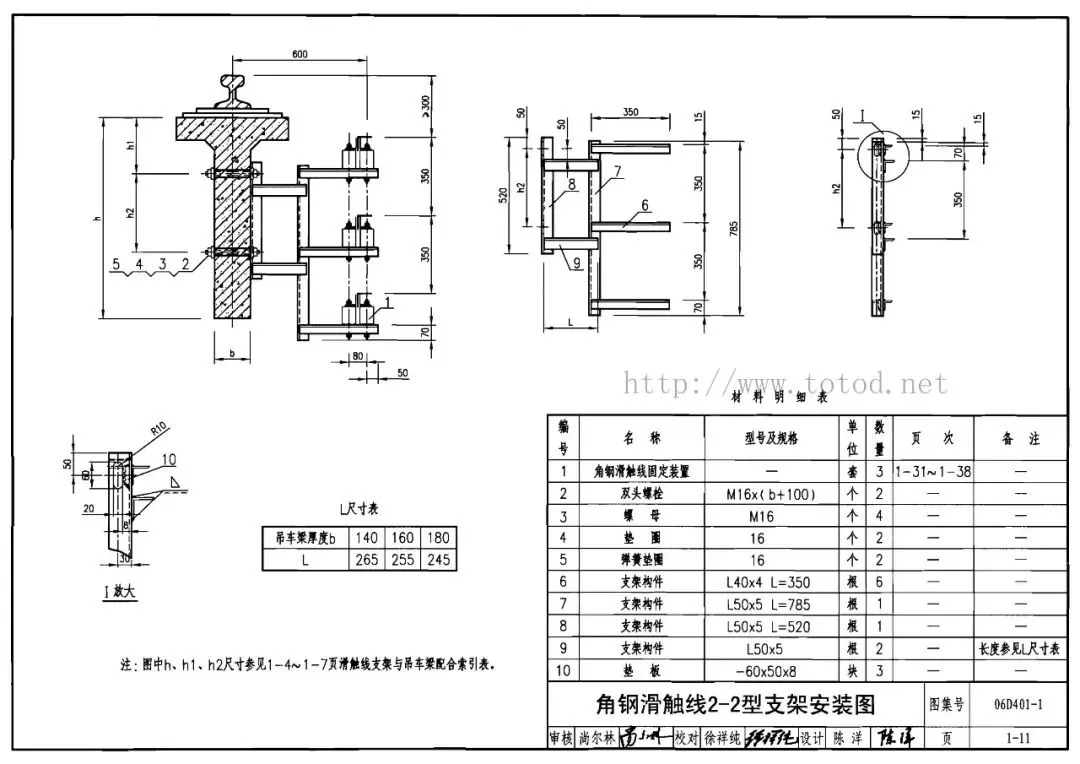

全图集分为三大部分。第一部分吊车裸滑触线安装，含滑触线支架与吊车梁配合索引表、钢质及铜质刚性滑触线支架安装、固定装置与零件、温度补偿及检修段装置、限位开关操作挡板、电源信号灯以及滑触线连接和电源进线连接；第二部分吊车移动电缆安装，涵盖电缆在吊索、双角钢滑轨、开口方管滑轨、工字钢滑轨及环形轨道上的悬挂安装；第三部分吊车安全滑触线安装，编入多极式和单极式安全滑触线支架及地沟内安装做法。

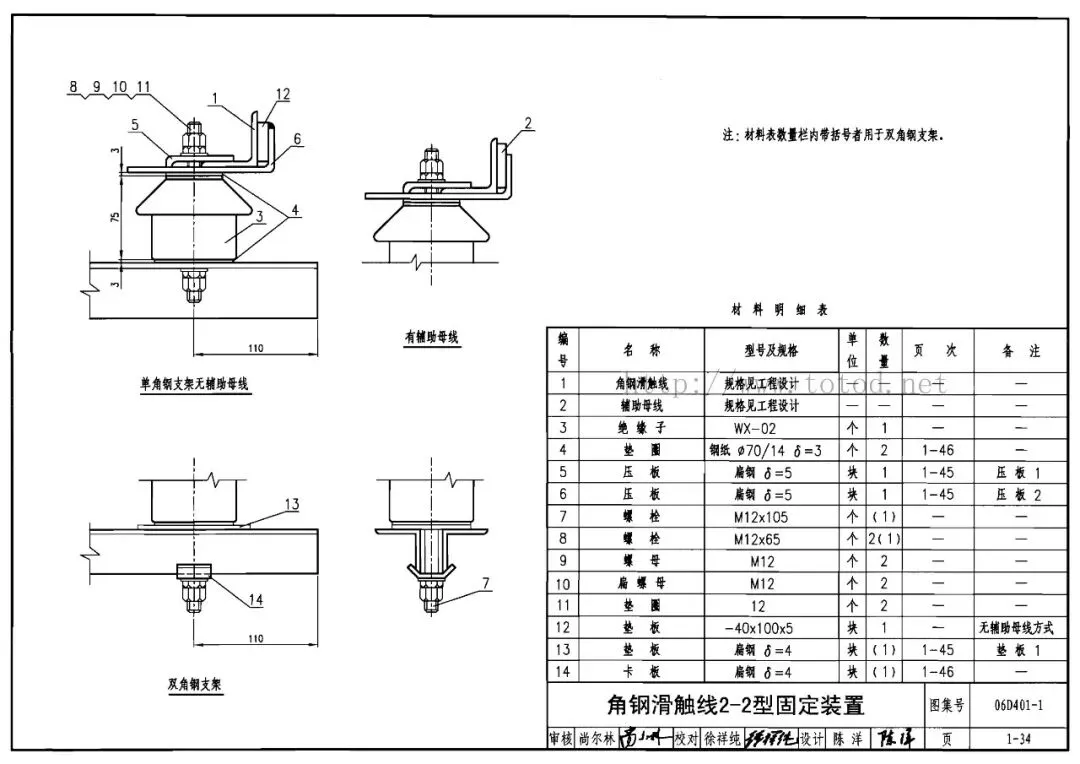

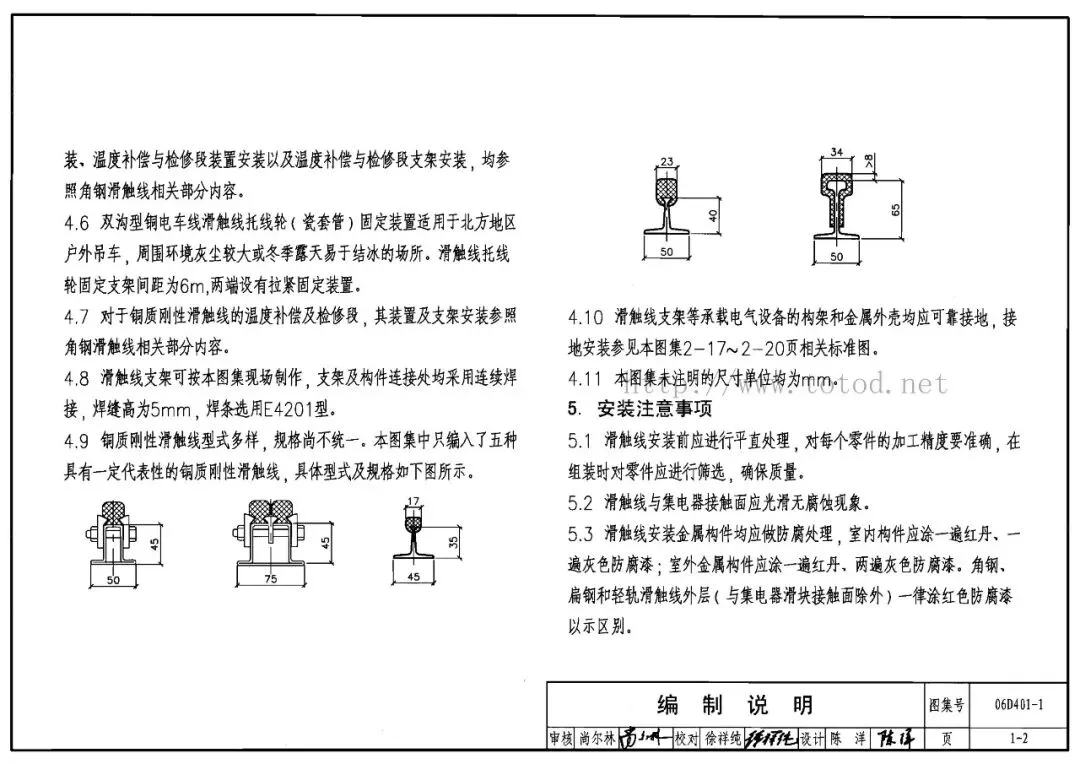

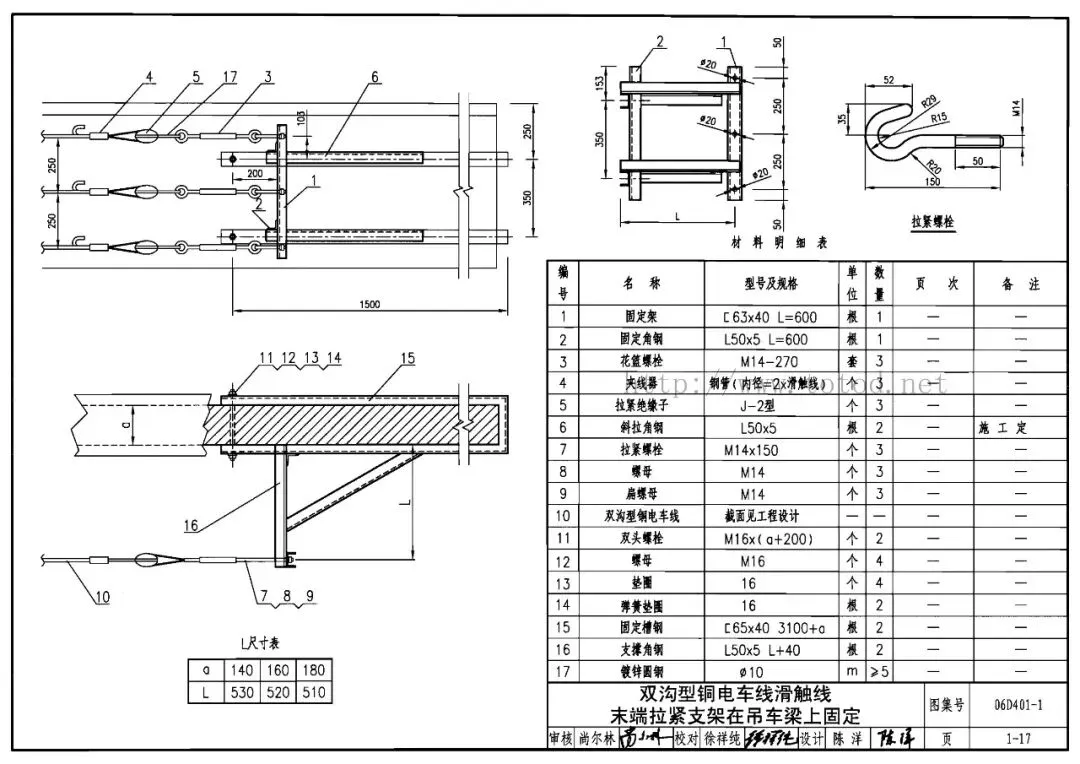

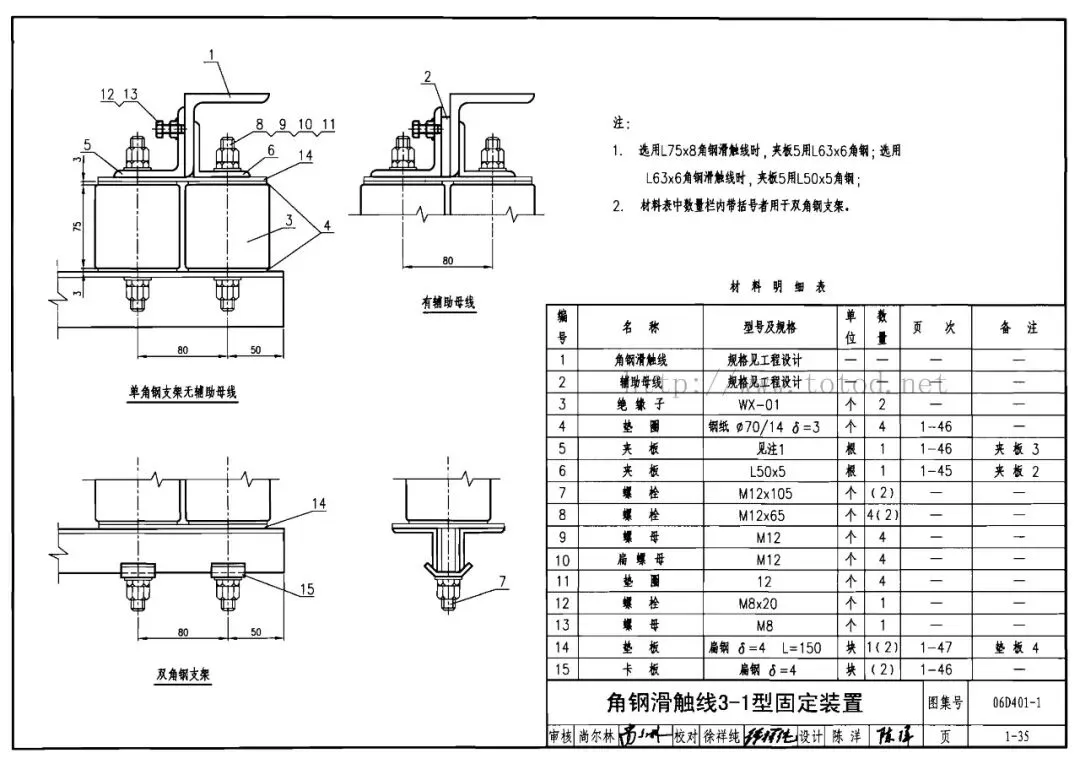

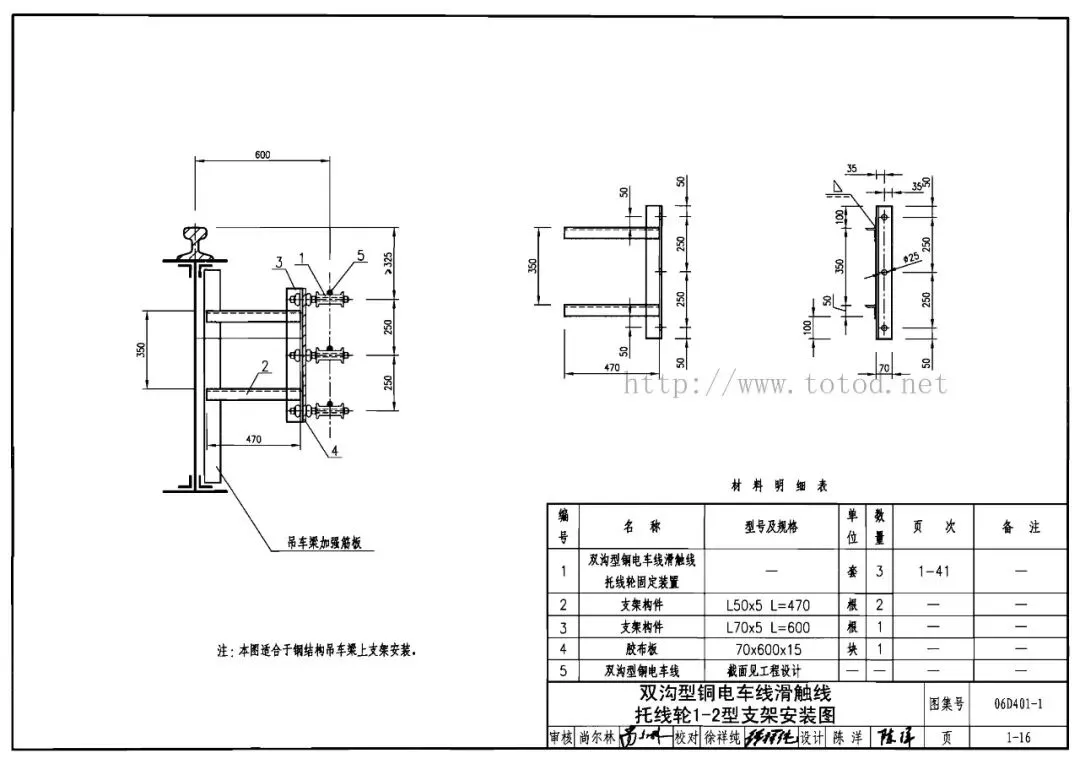

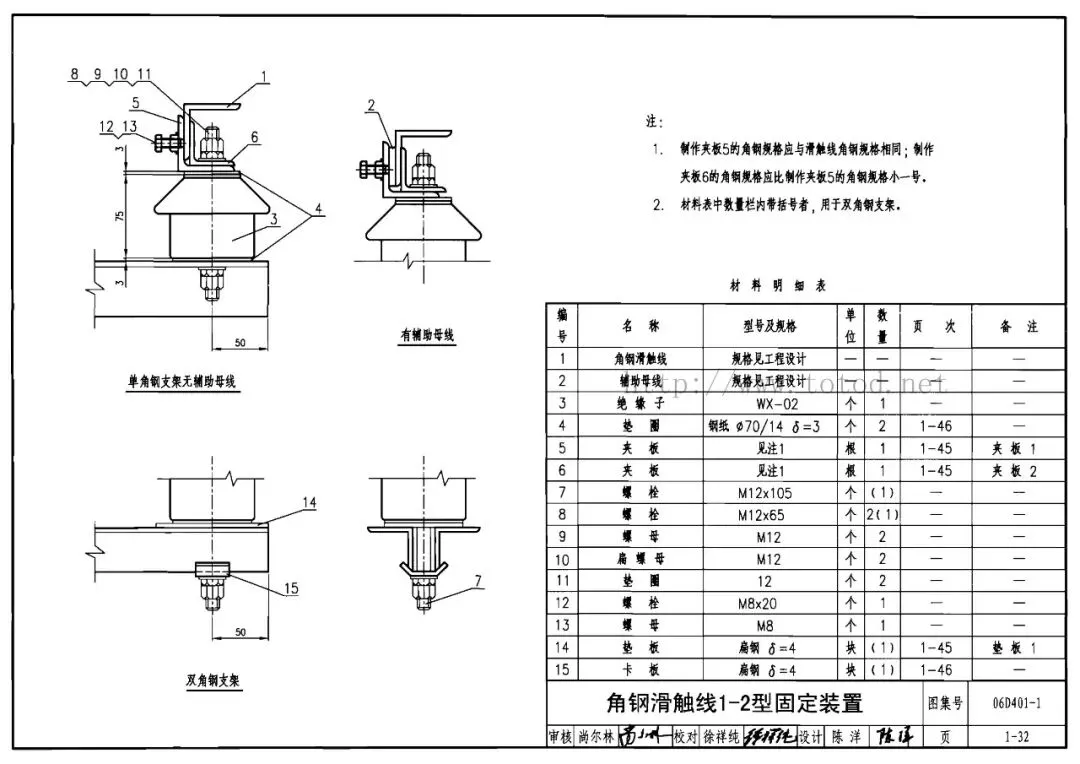

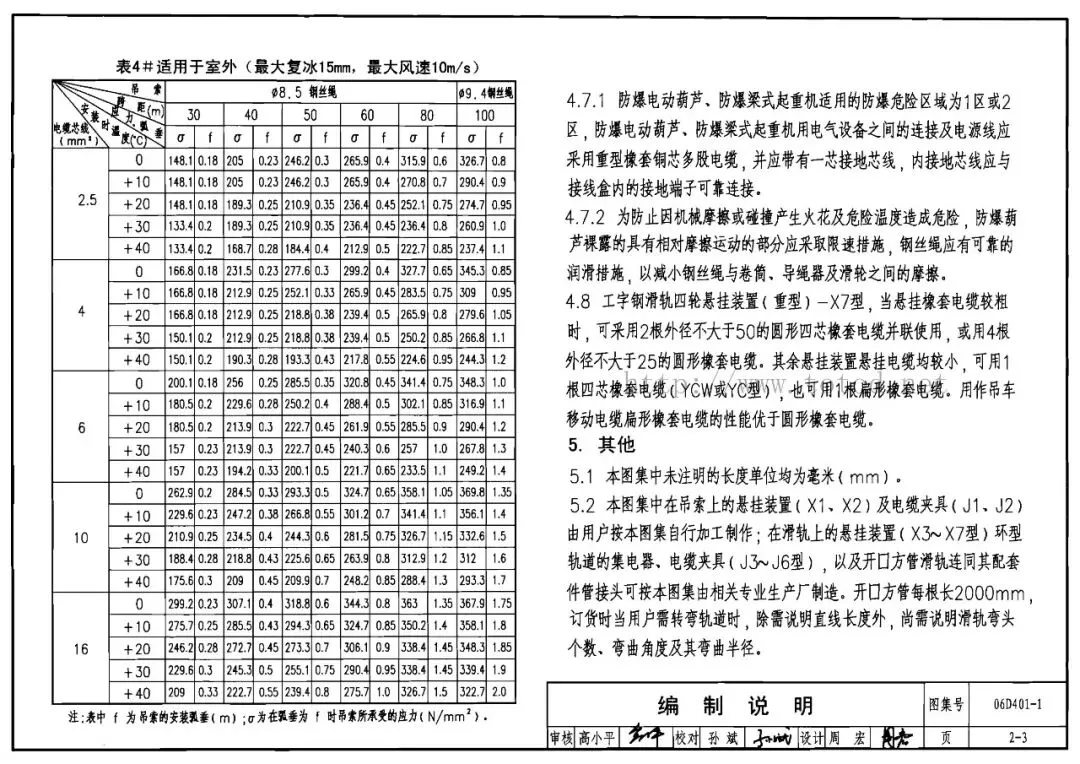

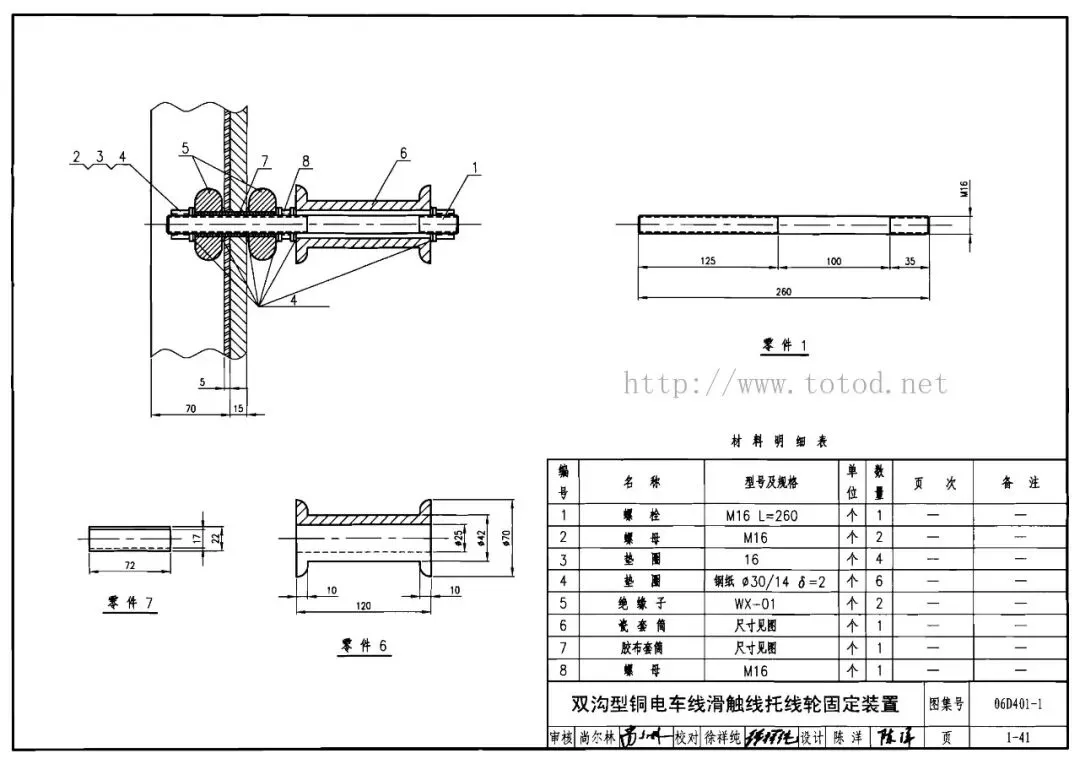

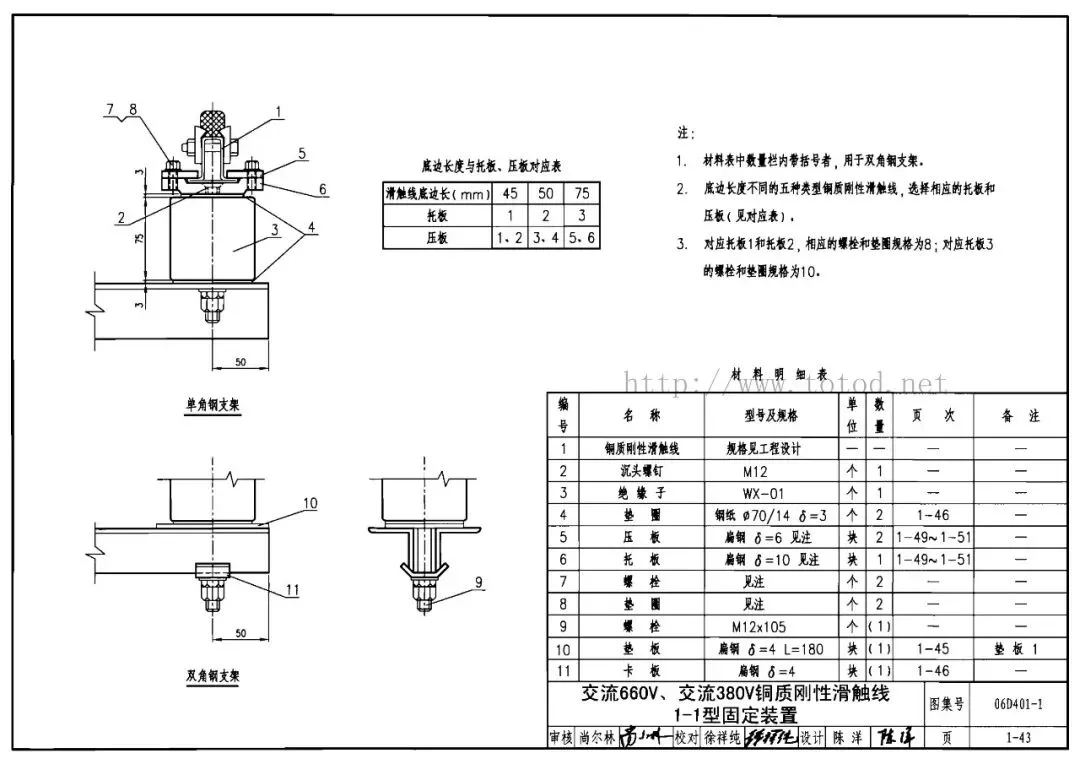

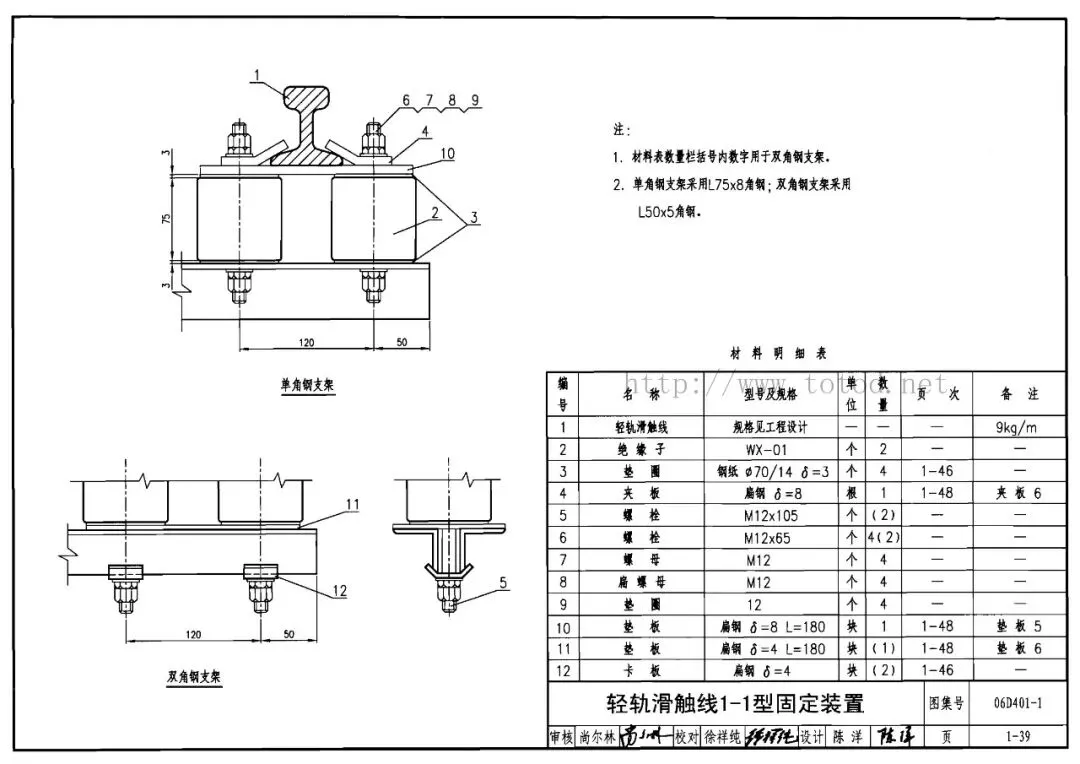

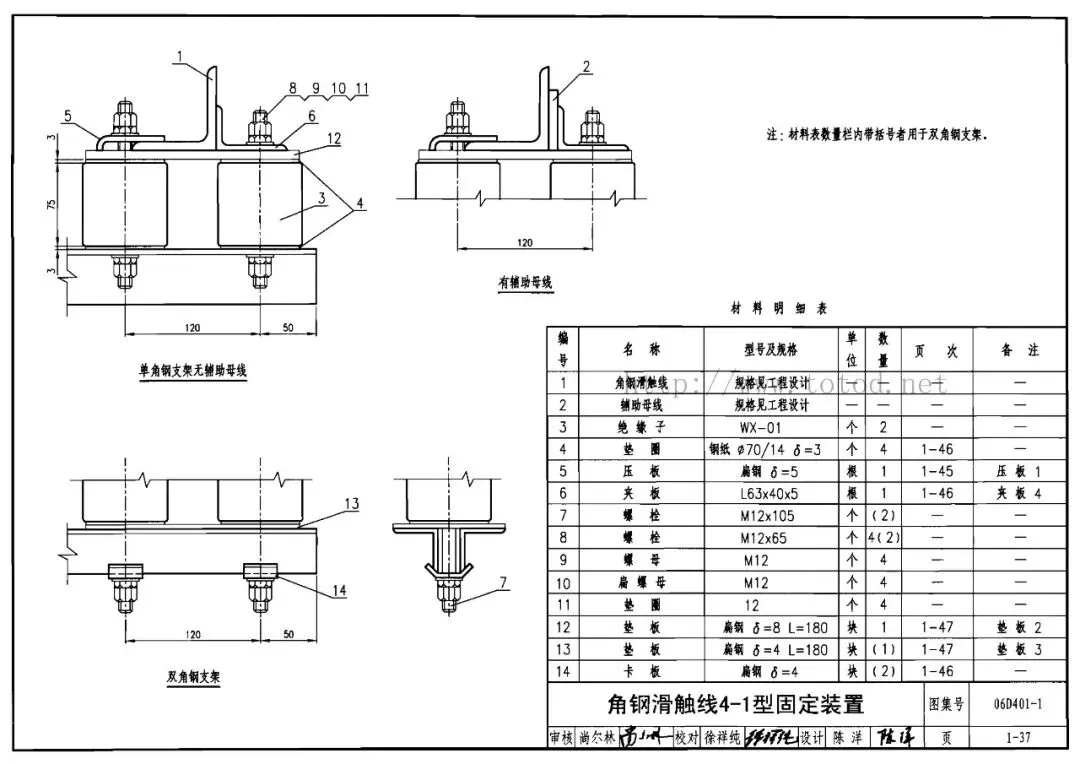

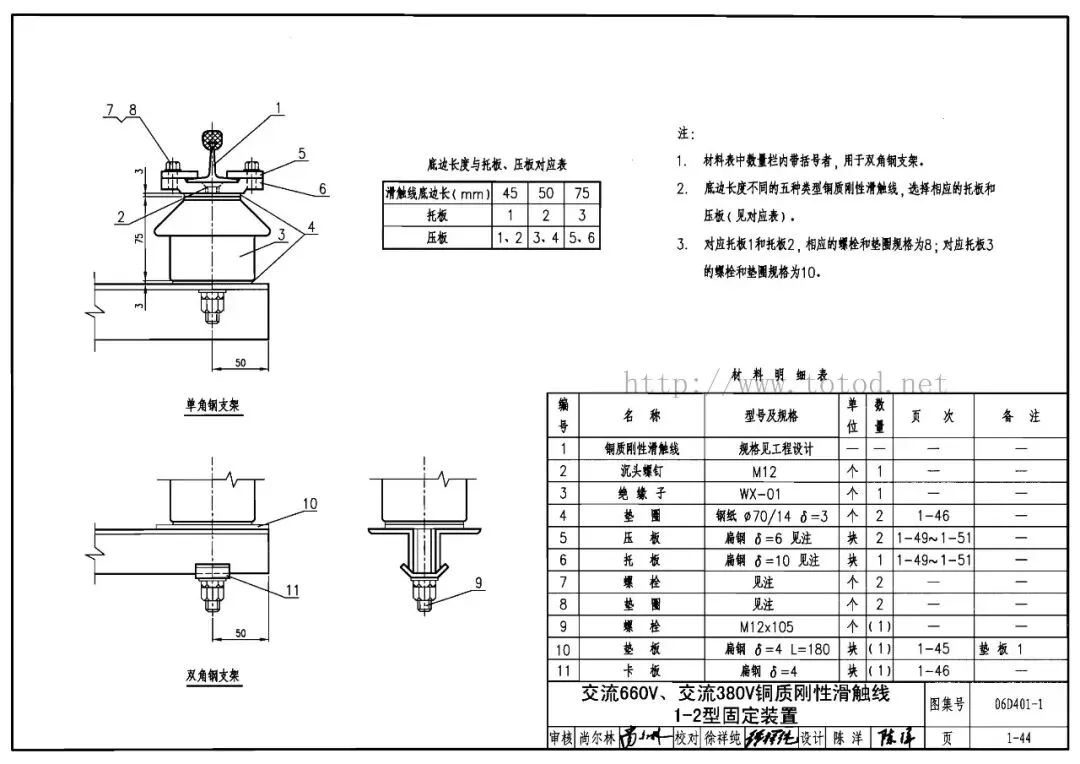

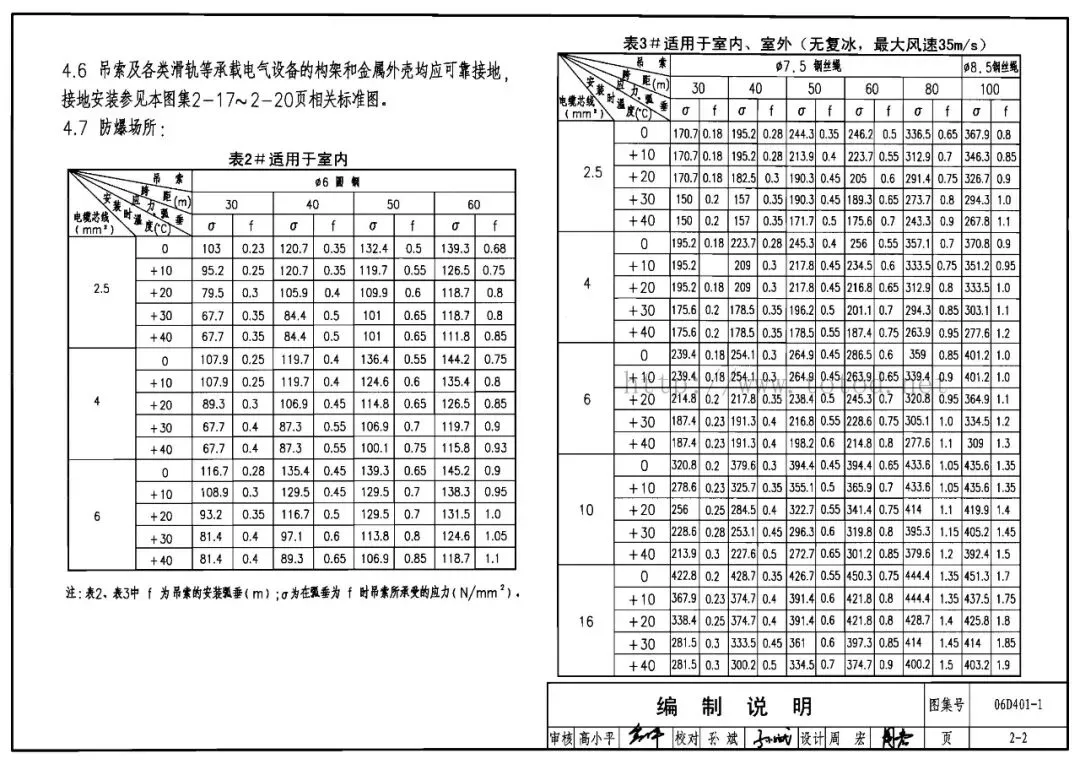

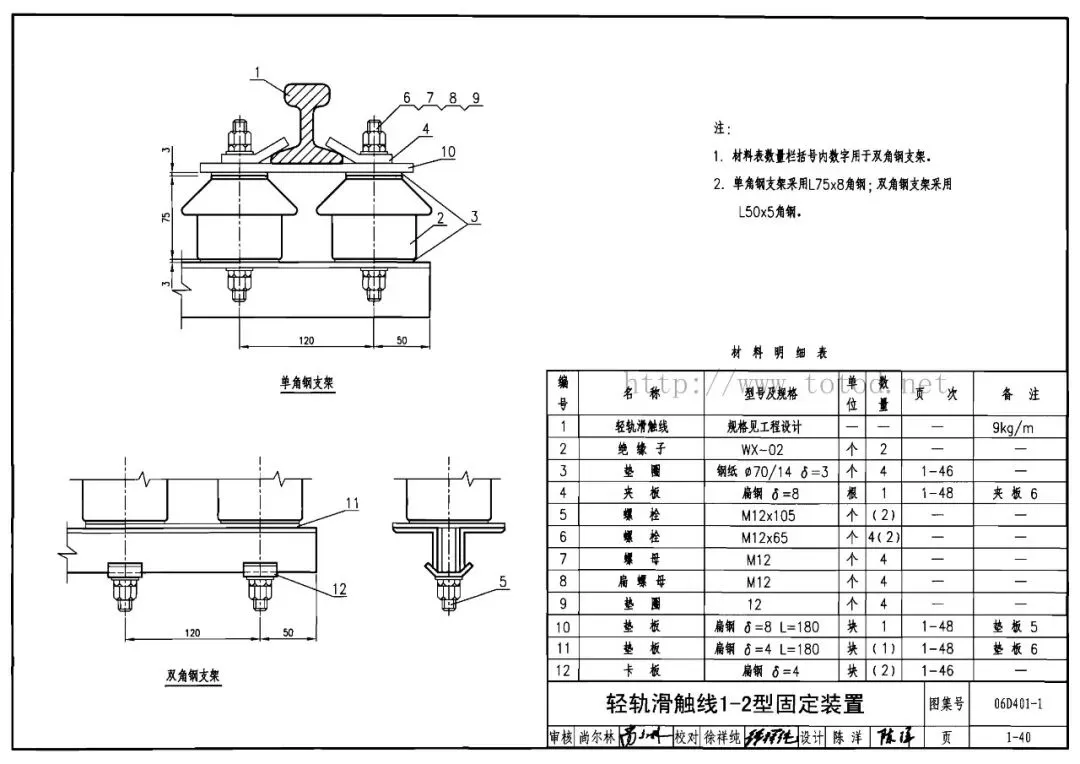

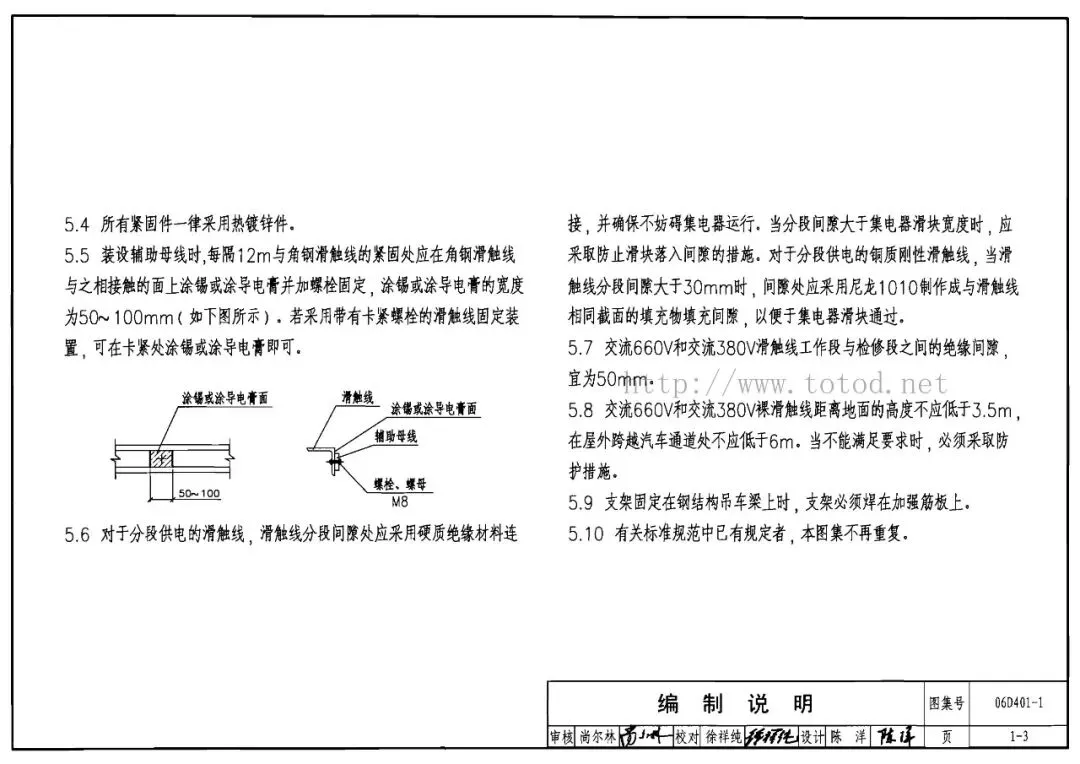

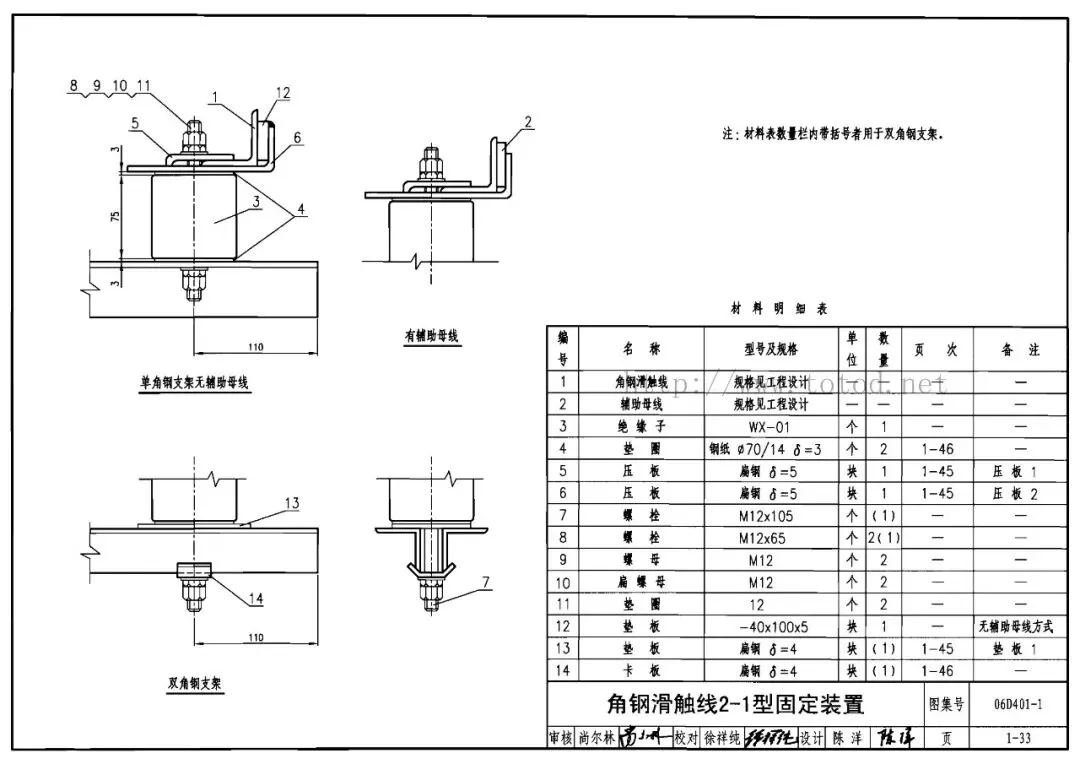

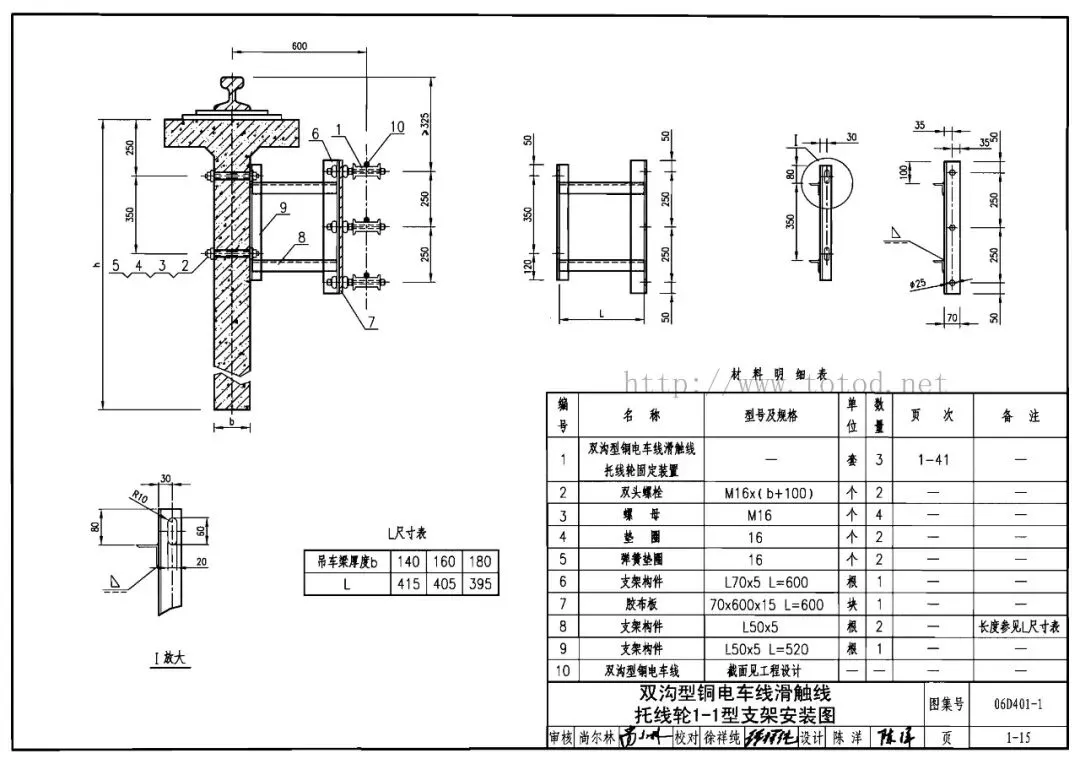

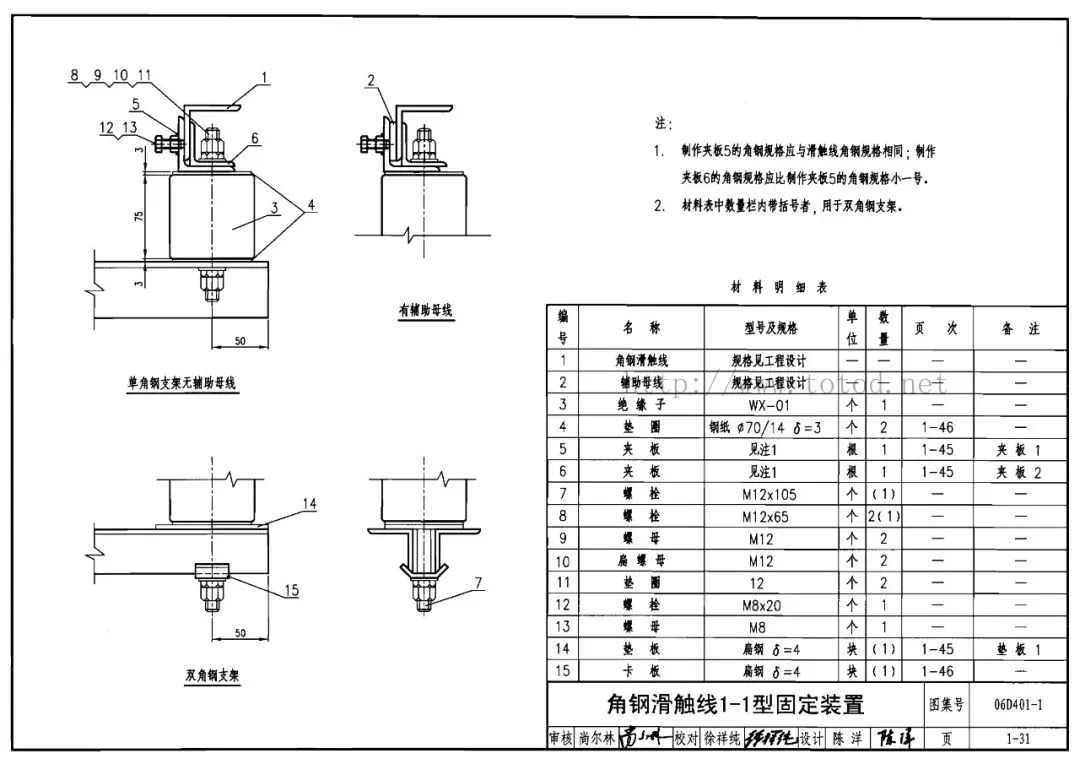

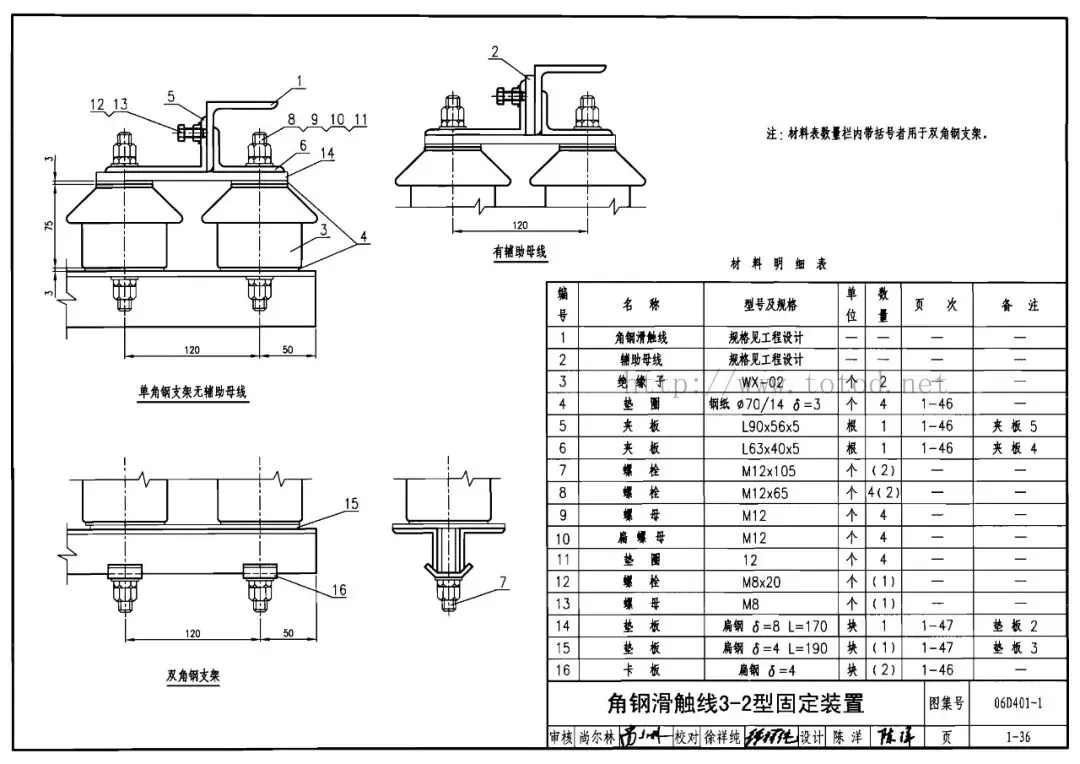

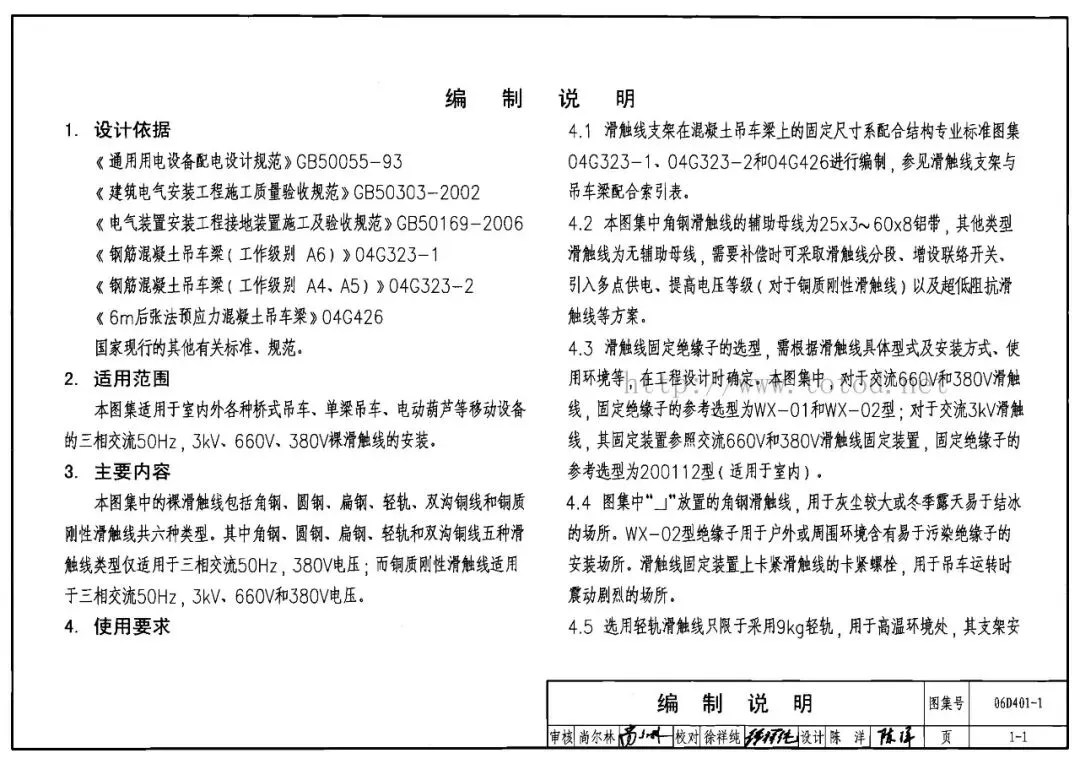

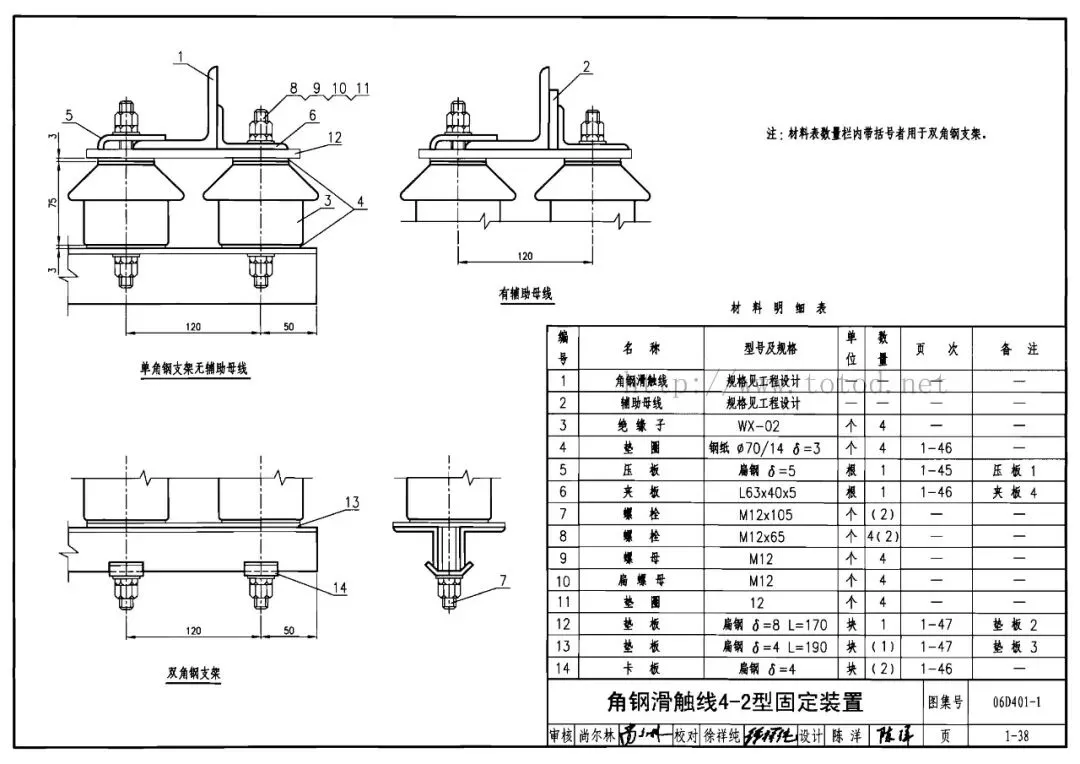

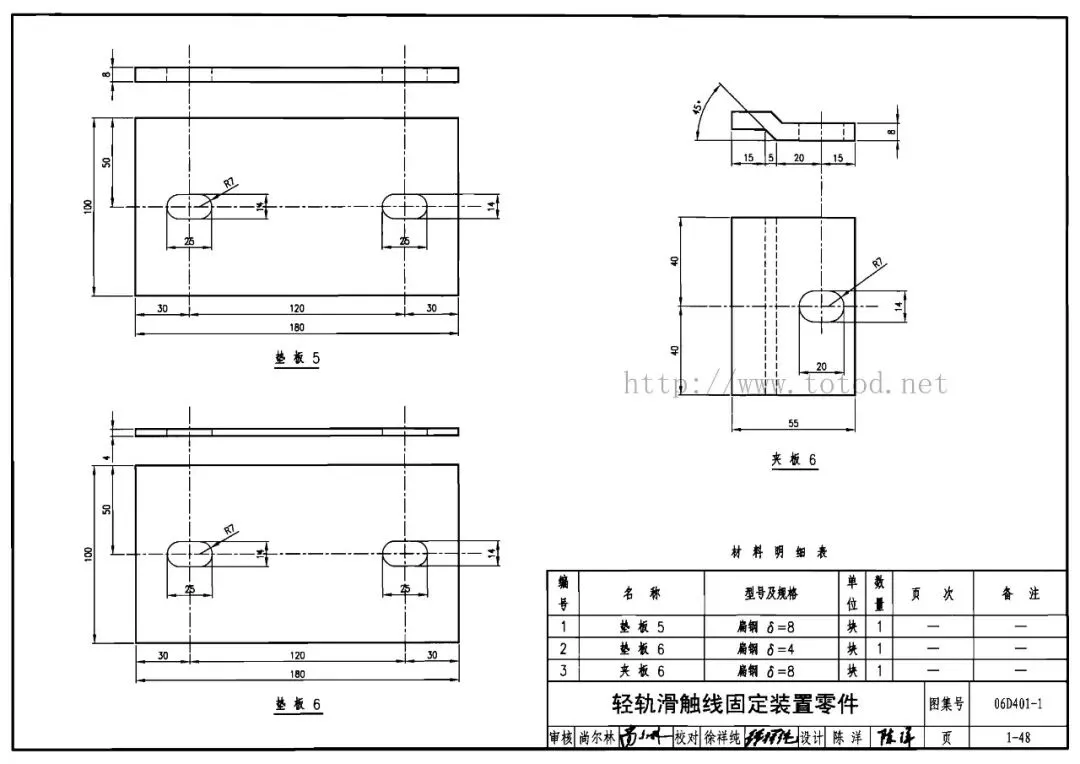

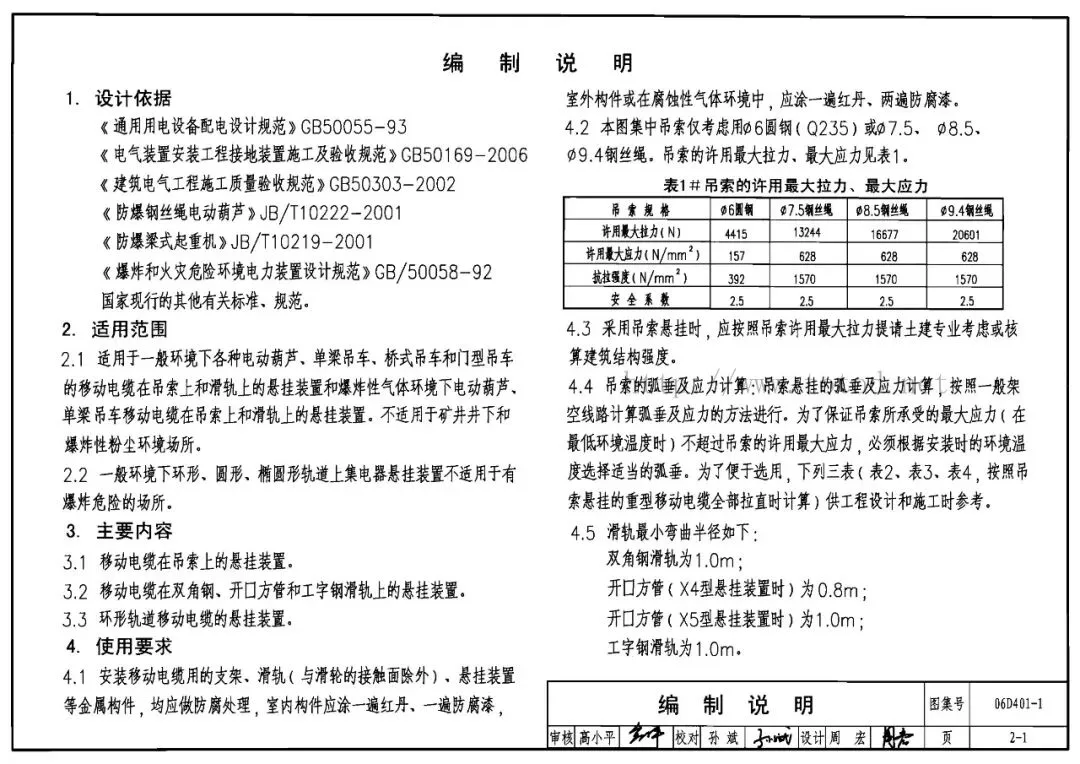

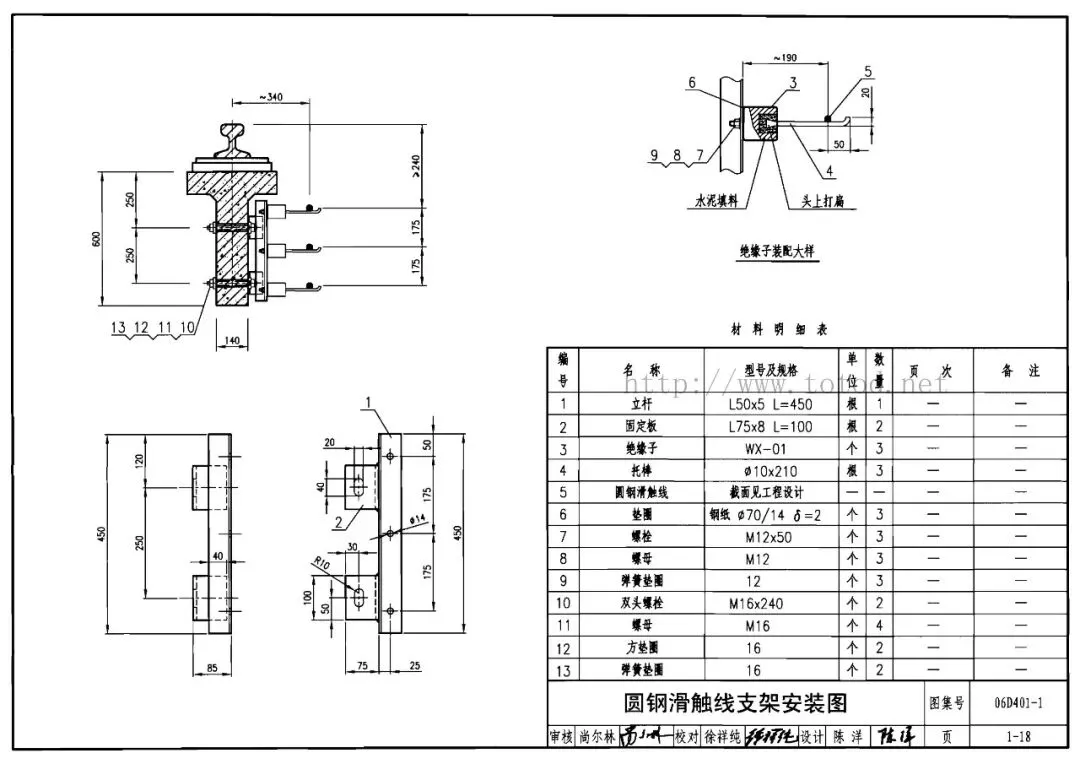

编制说明载明关键设计参数：角钢滑触线的辅助母线采用25×3至60×8铝带；交流660V和380V滑触线的固定绝缘子选用WX-01和WX-02型，3kV滑触线固定绝缘子参考选型为200112型（适用于室内）；轻轨滑触线只限于采用9kg轻轨，用于高温环境处；双沟型铜电车线托线轮固定支架间距为6m，两端设拉紧固定装置；滑触线支架按图集现场制作时，构件连接处采用连续焊接，焊缝高5mm，焊条选用E4201型；图中倒放角钢滑触线用于灰尘较大或冬季露天易于结冰的场所，卡紧螺栓则用于吊车运转时震动剧烈的场所。

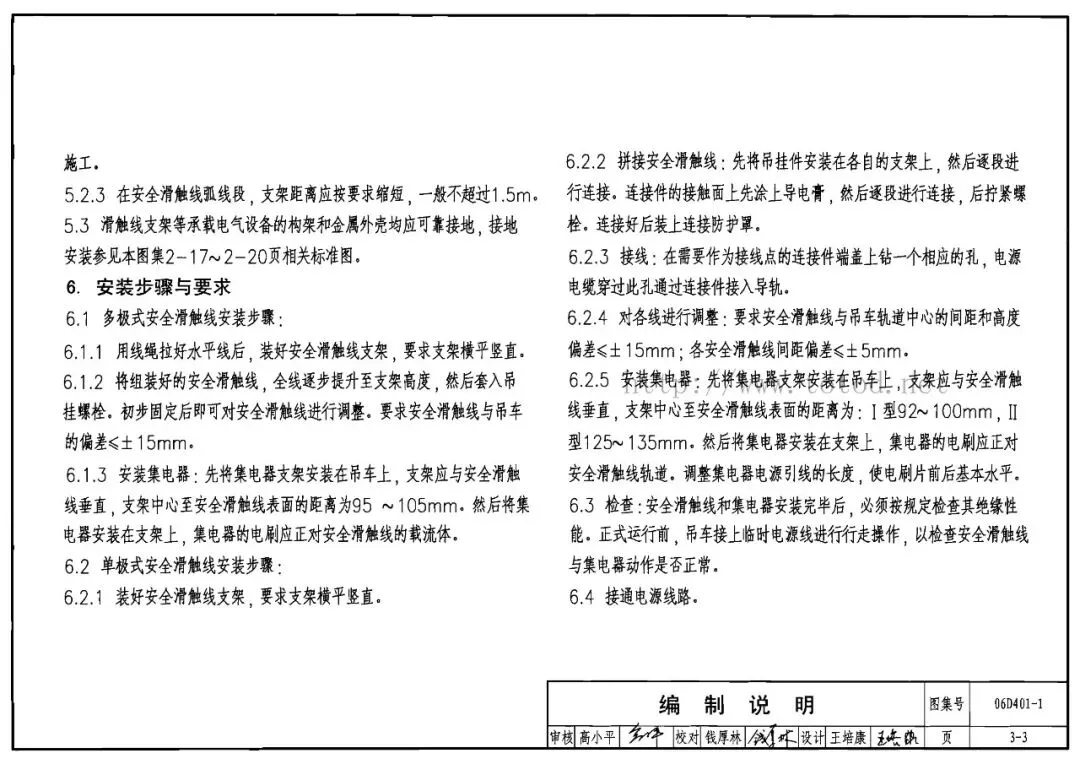

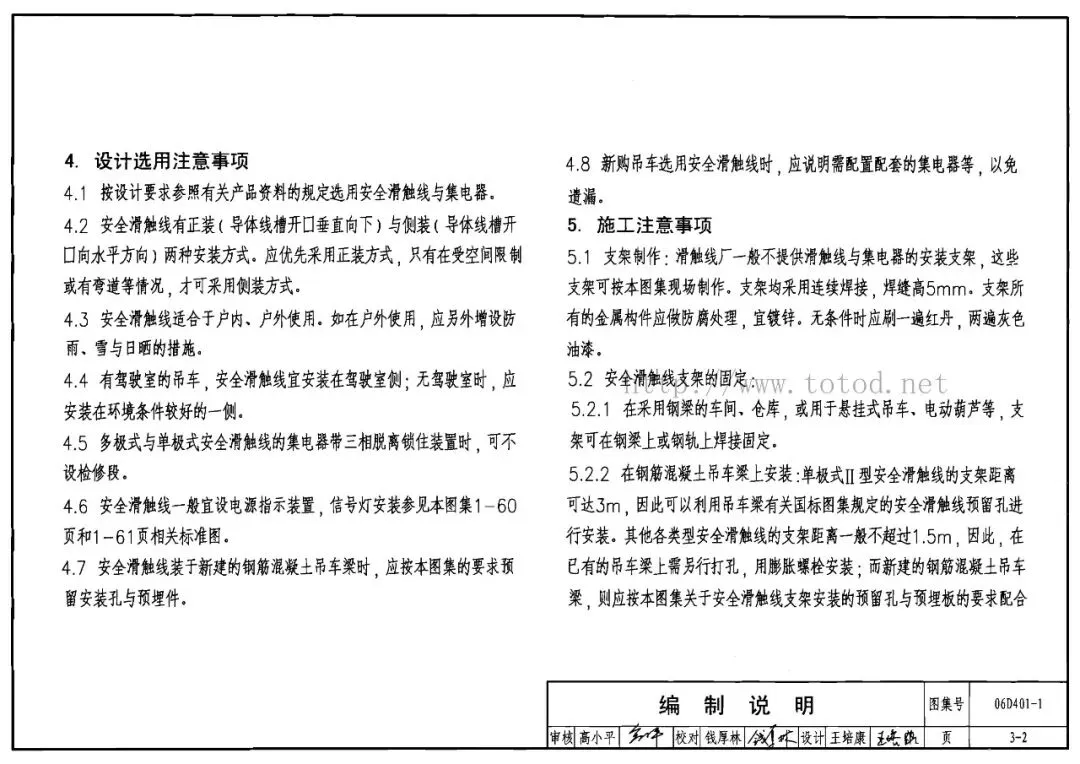

施工安装方面，滑触线安装前应进行平直处理，零件加工精度要准确，组装时对零件进行筛选以确保质量，滑触线与集电器接触面应光滑无腐蚀现象。防腐做法区分室内外：室内构件涂一遍红丹加一遍灰色防腐漆，室外构件涂一遍红丹加两遍灰色防腐漆，角钢、扁钢和轻轨滑触线外层除集电器滑块接触面外一律涂红色防腐漆以示区别。滑触线支架等承载电气设备的构架和金属外壳均应可靠接地，图中未注明的尺寸单位均为毫米。

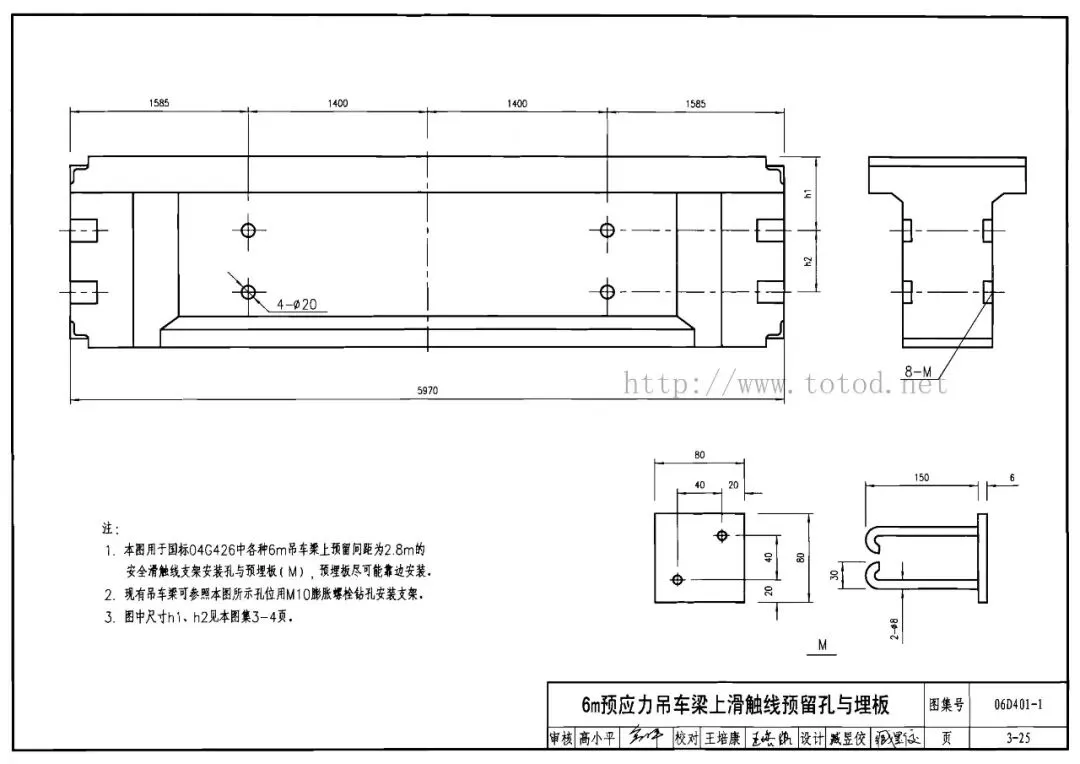

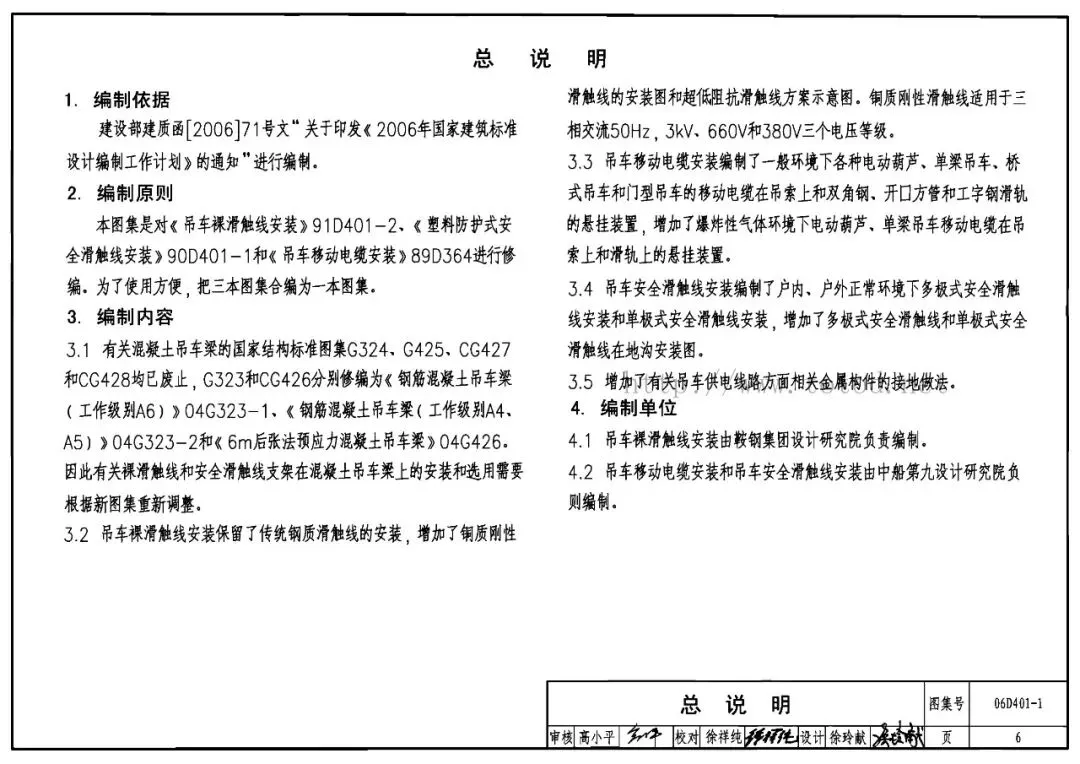

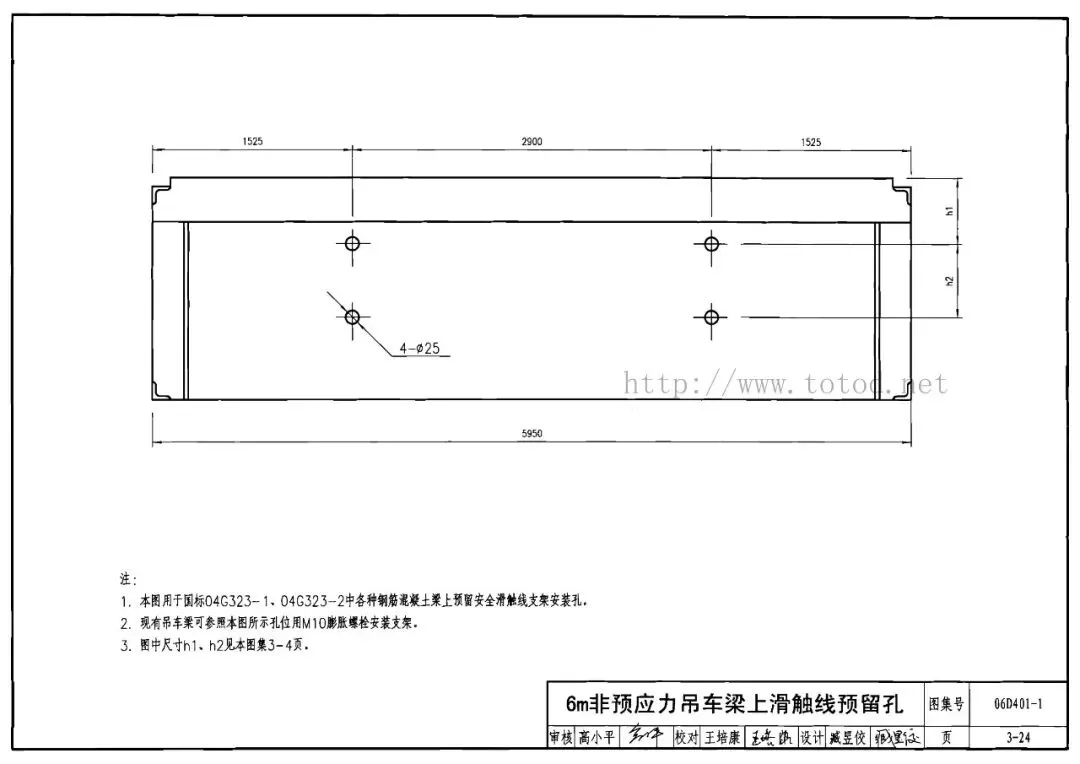

本图集是对91D401-2吊车裸滑触线安装、90D401-1塑料防护式安全滑触线安装和89D364吊车移动电缆安装三本图集的修编合订，为方便使用将三册合并为一册。因混凝土吊车梁标准图G324、G425、CG427和CG428已废止，G323和CG426分别修编为04G323-1钢筋混凝土吊车梁工作级别A6、04G323-2工作级别A4和A5以及04G426六米后张法预应力混凝土吊车梁，有关滑触线支架在吊车梁上的安装和选用需按新图集调整。
吊车裸滑触线安装部分由鞍钢集团设计研究院编制，移动电缆和安全滑触线部分由中船第九设计研究院负责。使用时应结合吊车梁标准图核对支架固定尺寸，滑触线型式按电压等级、环境灰尘和结冰条件选定，铜质刚性滑触线规格尚不统一，选用时需注意核对。
