19J823 幼儿园标准设计样图(文末下载PDF电子版)
- 2026-09-25 15:35:15
内容源于网络，版权归原作者所有，若有侵权，请联系删除。

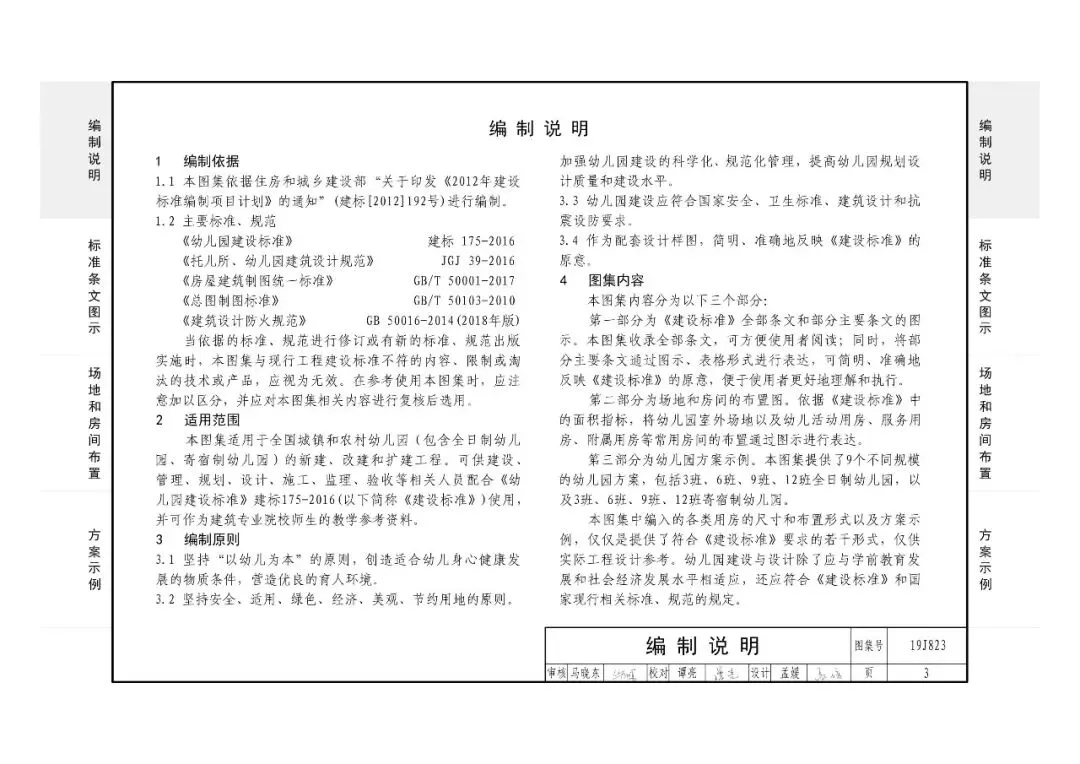

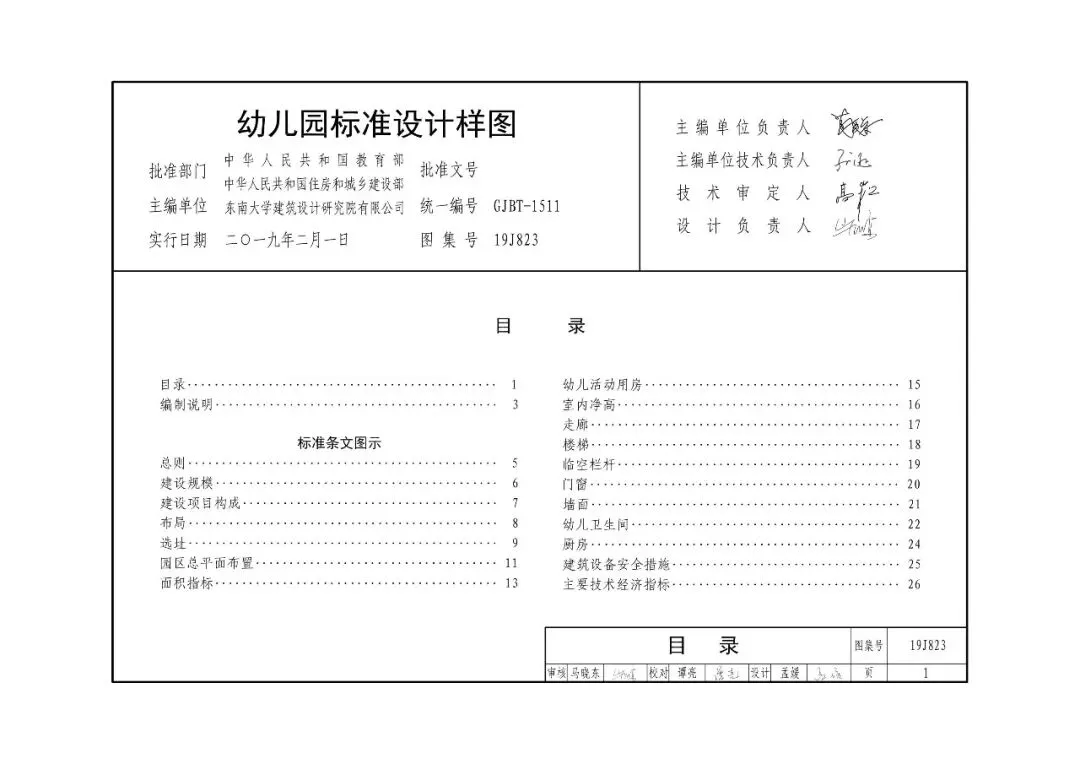

19J823《幼儿园标准设计样图》，国家建筑标准设计图集，统一编号GJBT-1511，图集号19J823，批准部门为中华人民共和国教育部和住房和城乡建设部，实行日期2019年2月1日，主编单位为东南大学建筑设计研究院有限公司，由中国计划出版社出版。图集依据《幼儿园建设标准》（建标175-2016）及住房和城乡建设部、教育部关于印发《2012年工程建设标准规范制订、修订计划》的通知（建标〔2012〕192号）组织编制。

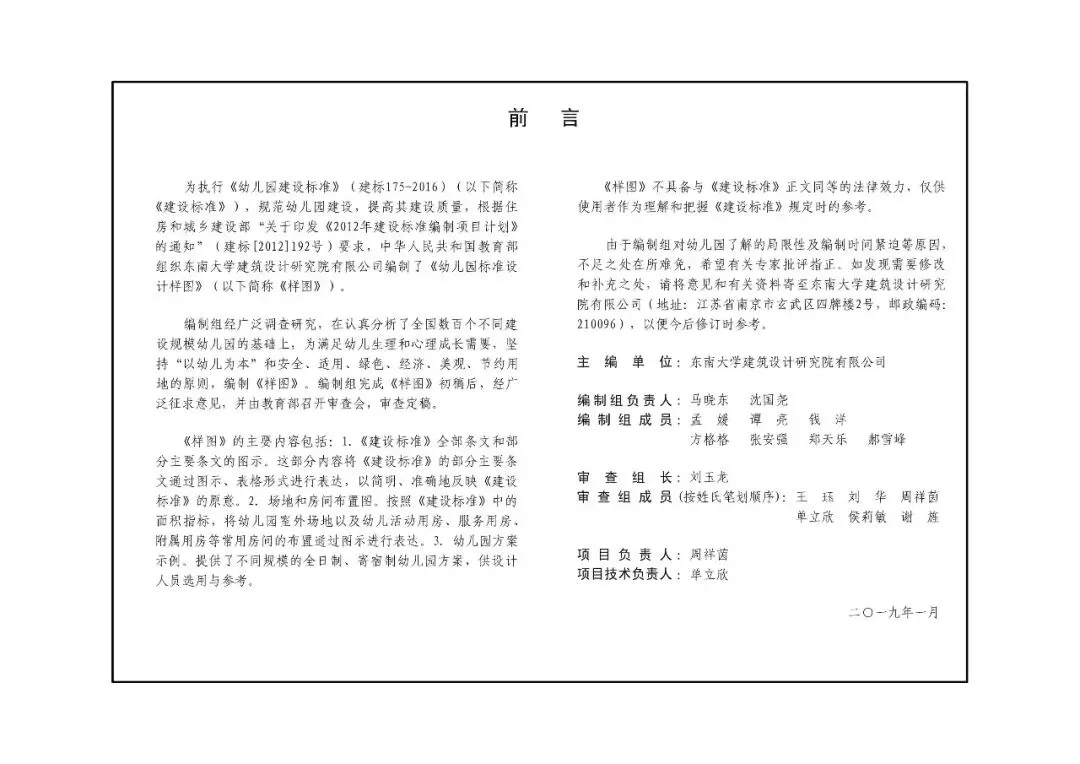

编制过程中编制组经广泛调查研究，分析了全国数百个不同规模幼儿园的基础资料，坚持以幼儿为本和安全、适用、绿色、经济、美观、节约用地等原则，经教育部召开审查会审查定稿。图集主要内容包括三部分：一是《幼儿园建设标准》全部条文和部分主要条文的图示，通过图示、表格形式表达，准确反映标准规定的原意；二是场地和房间布置图，按面积指标表达幼儿园室外场地以及幼儿活动用房、服务用房、附属用房等常用房间的布置；三是幼儿园方案示例。

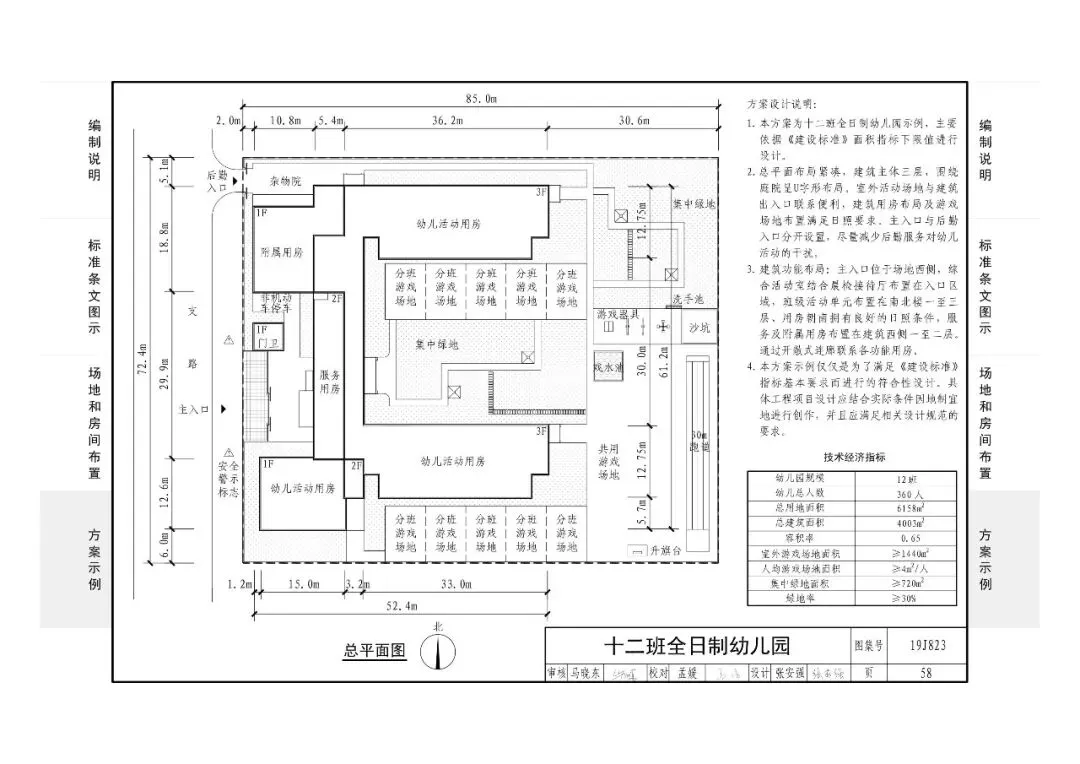

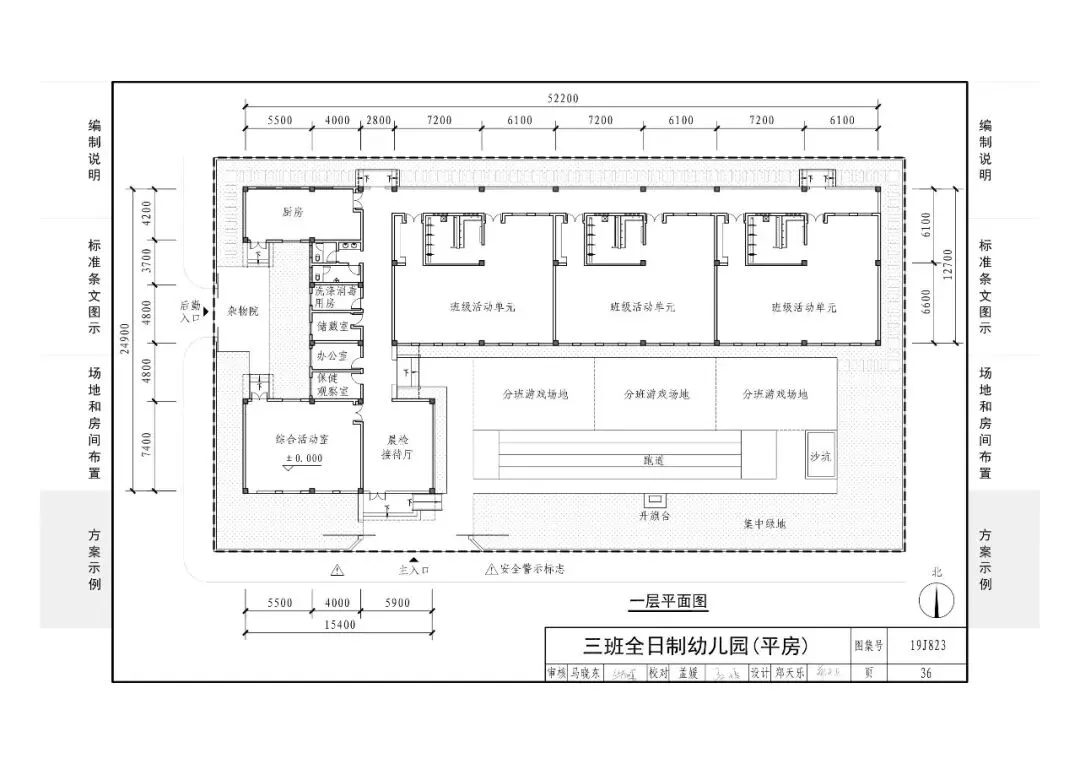

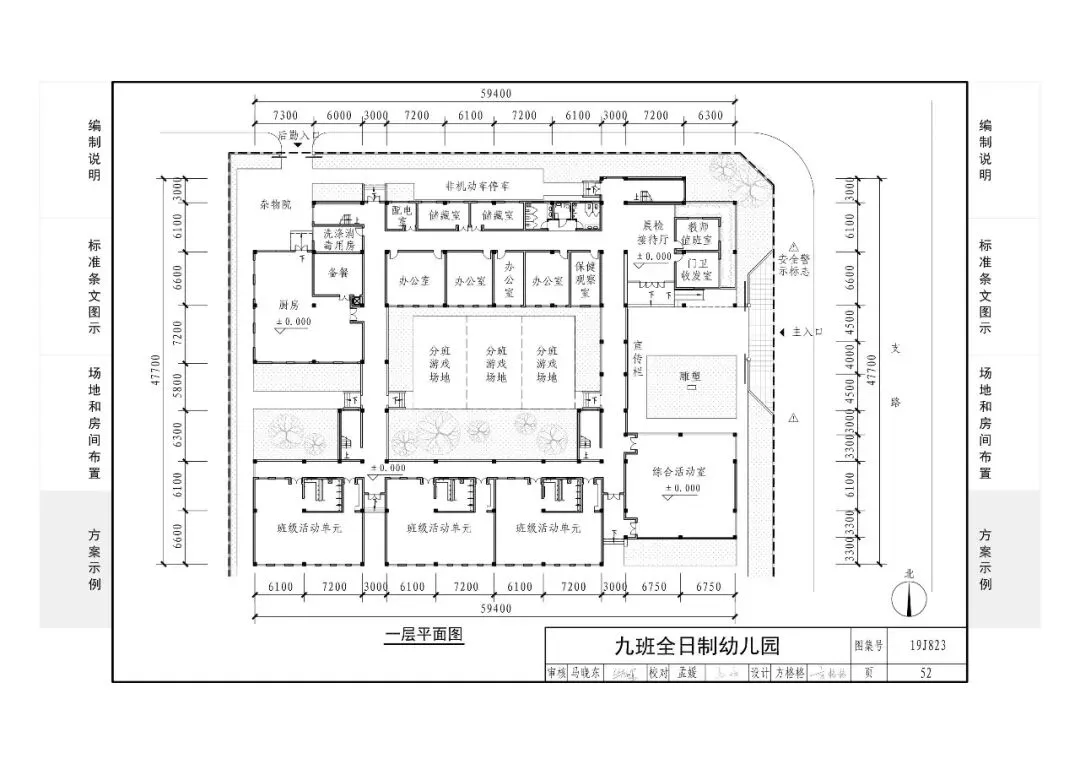

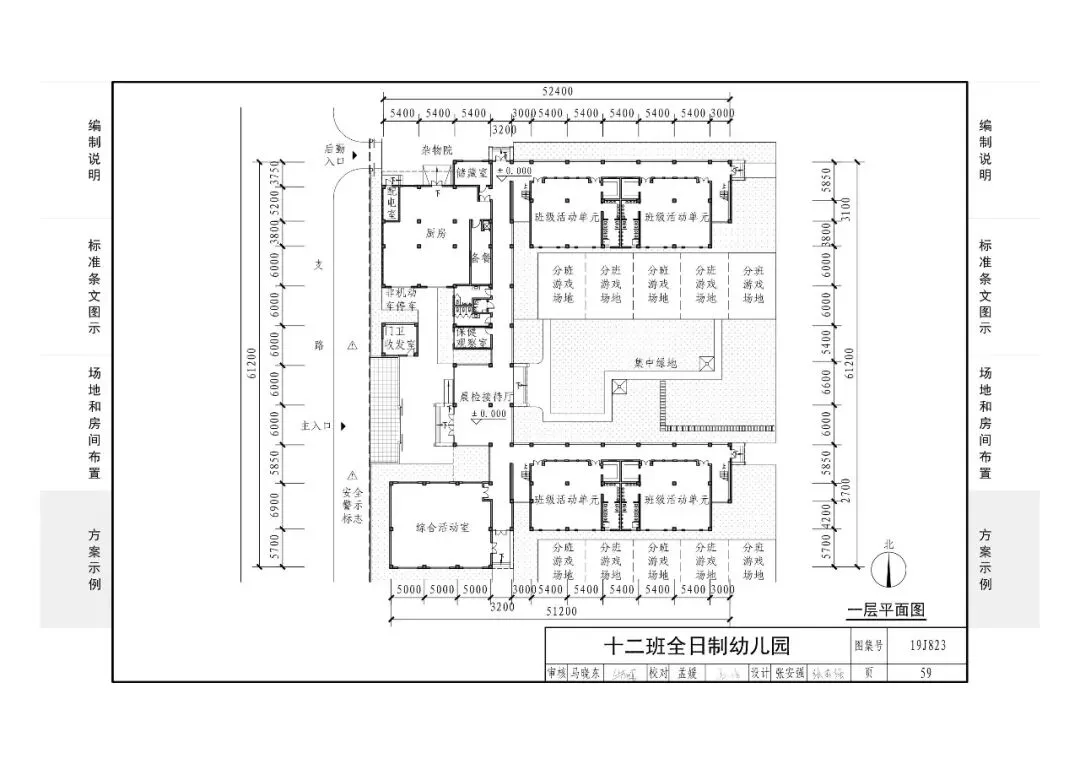

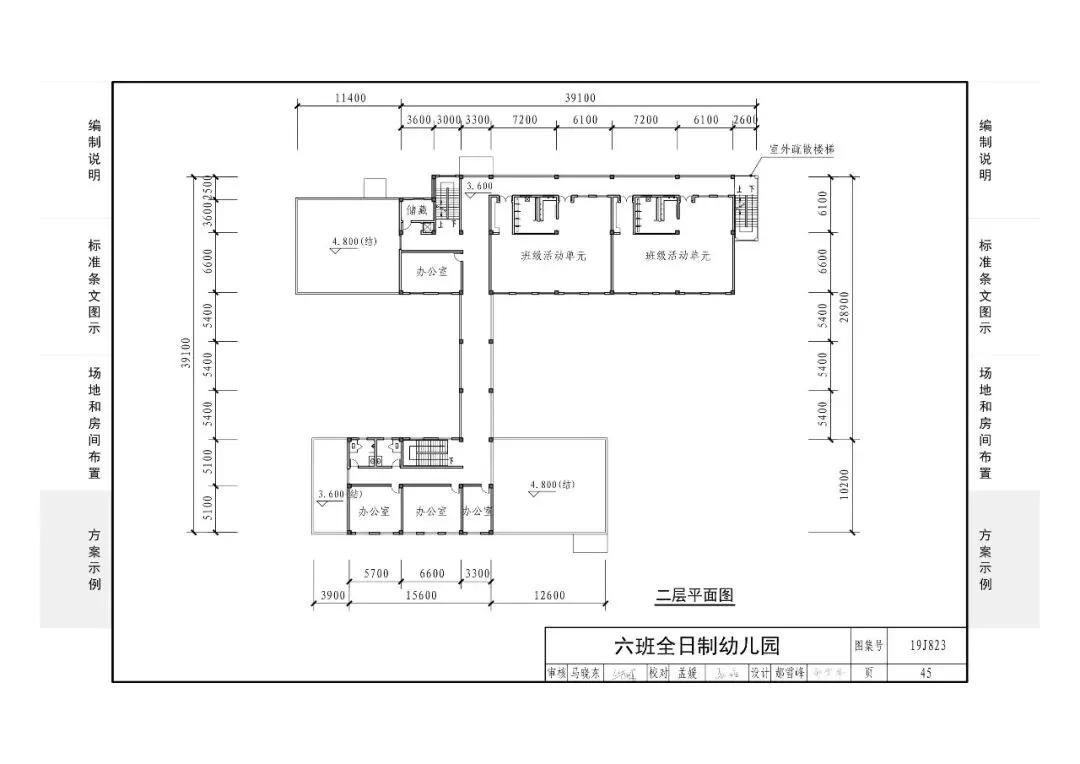

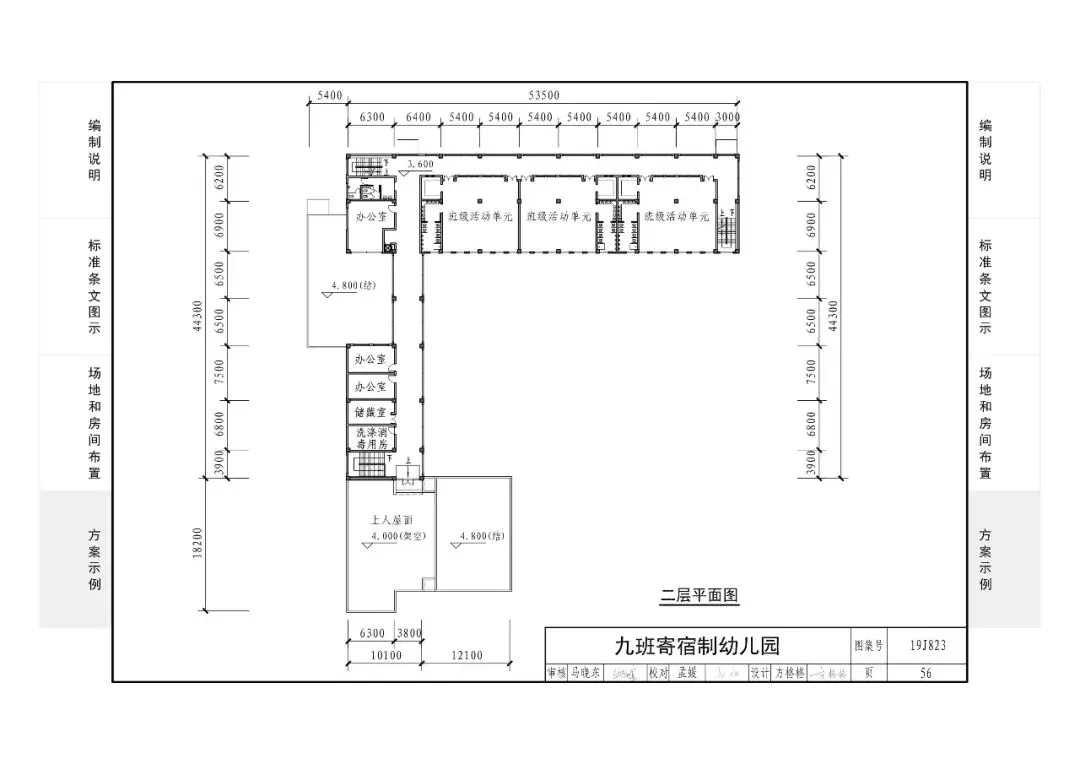

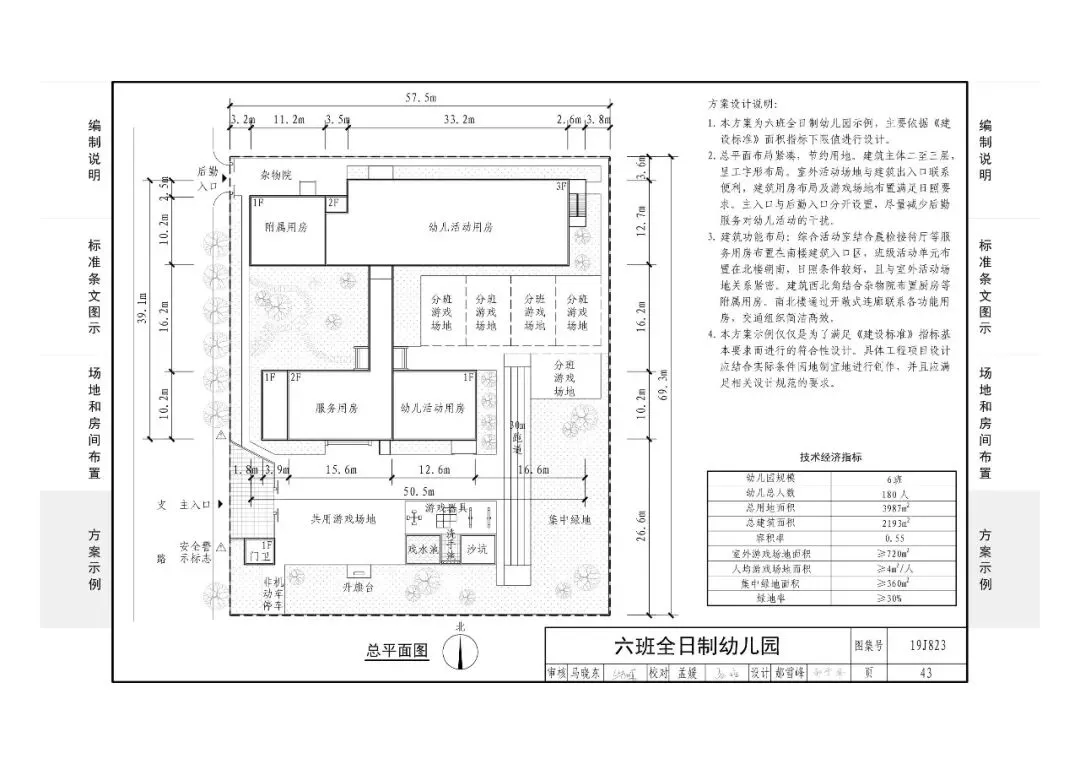

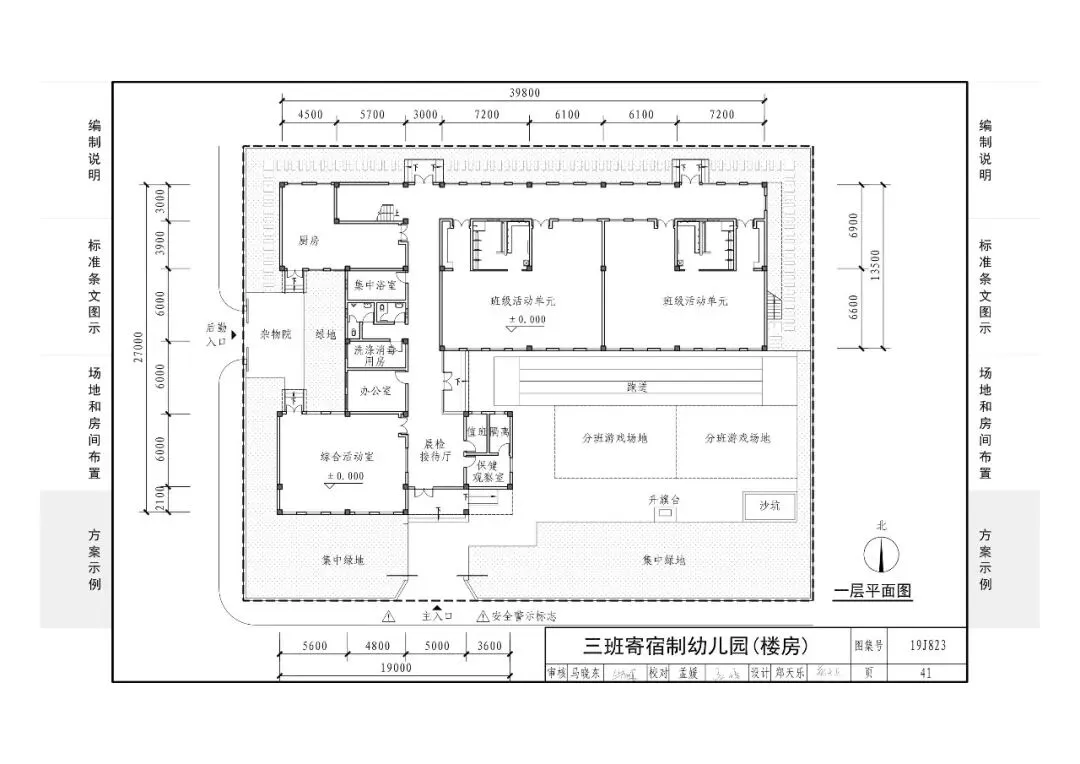

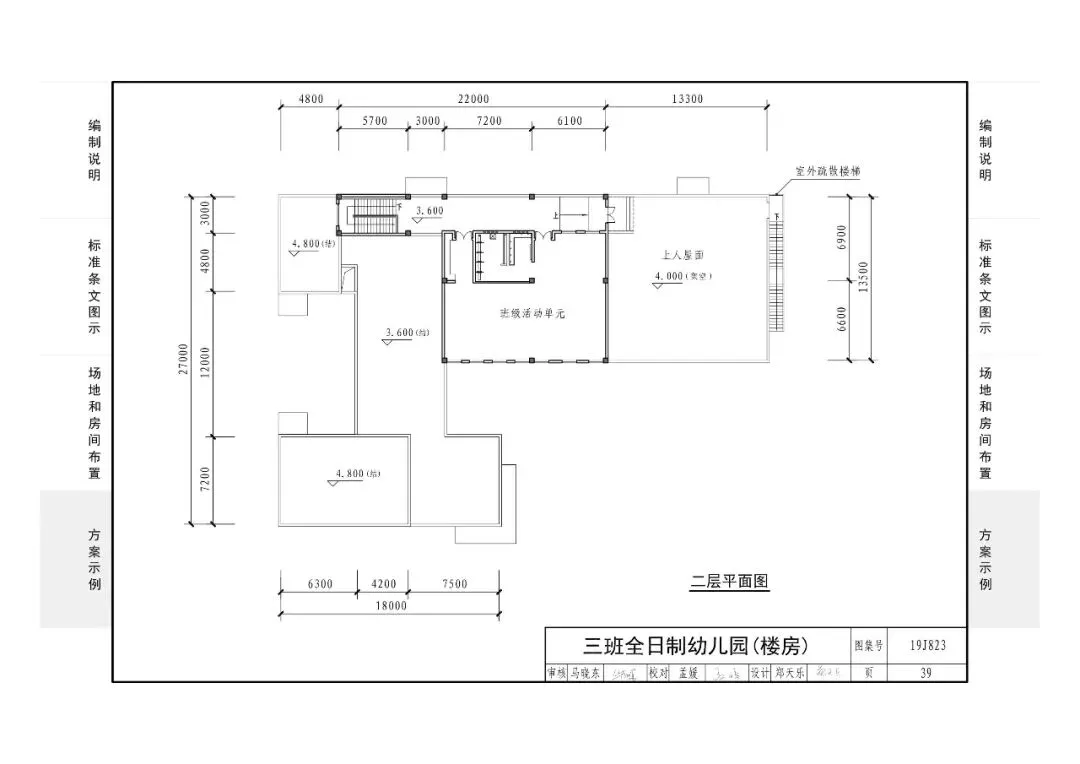

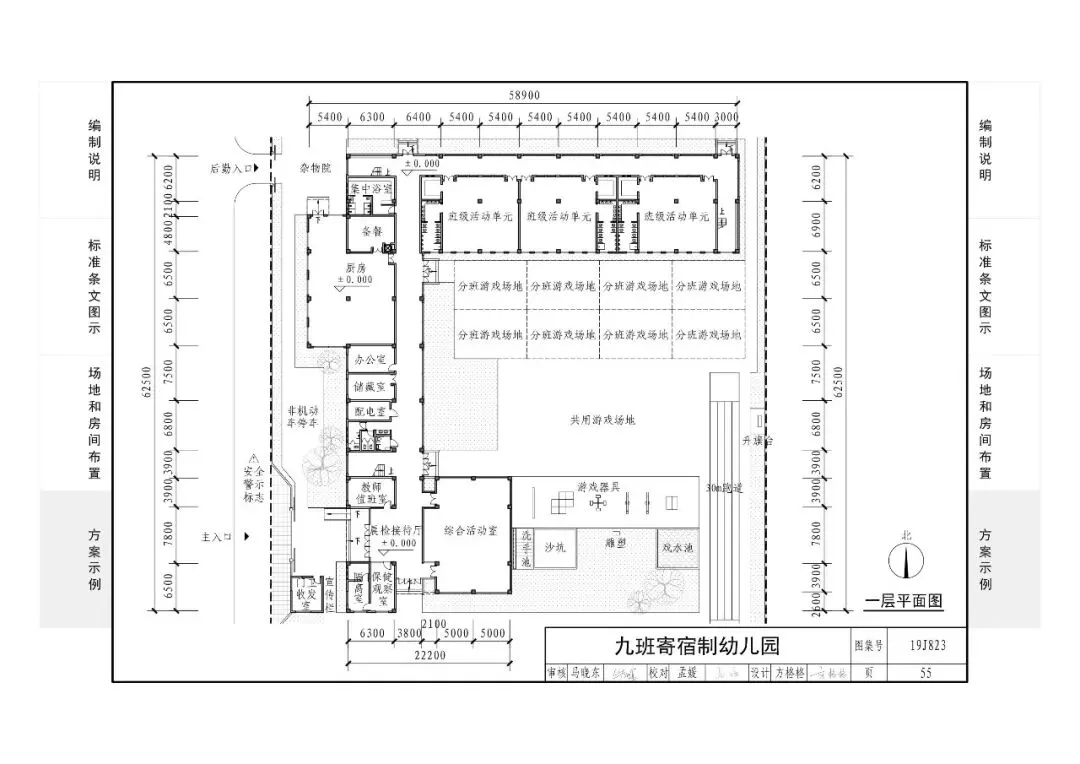

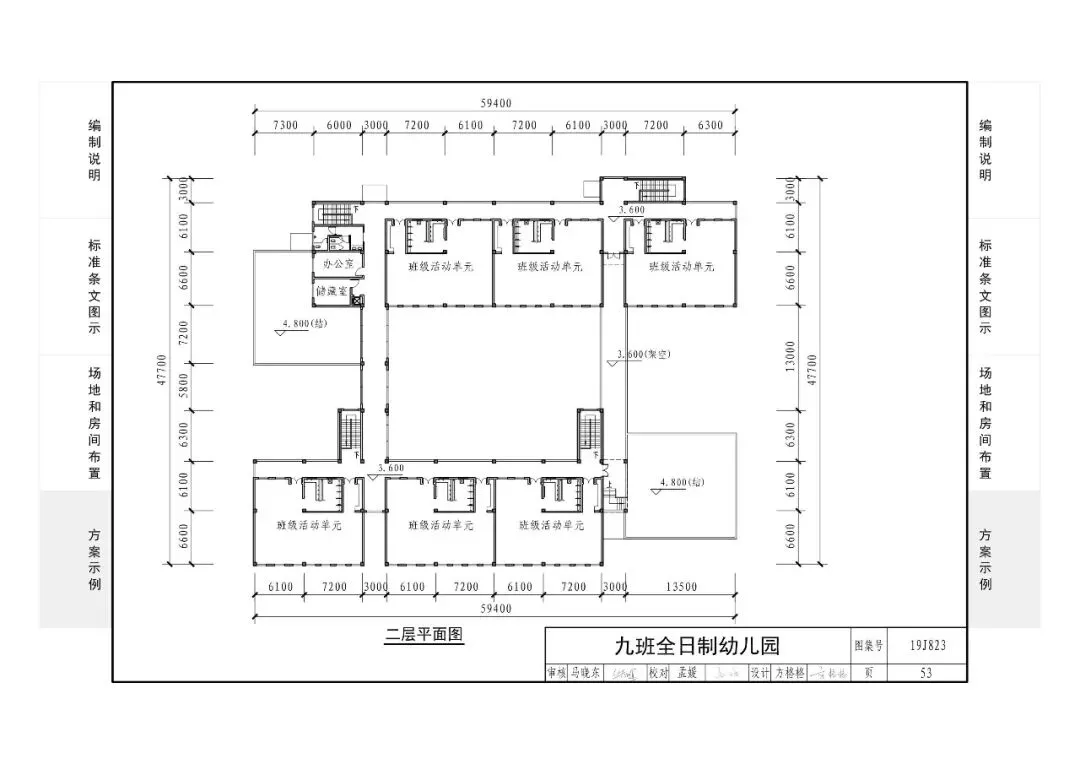

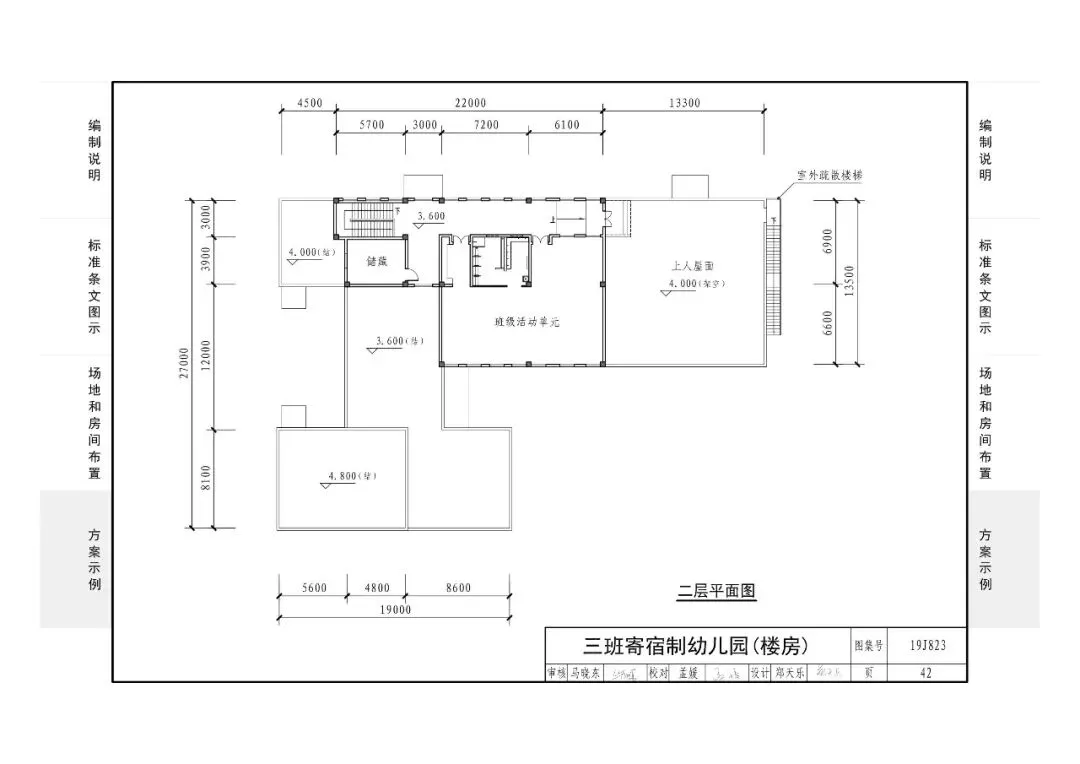

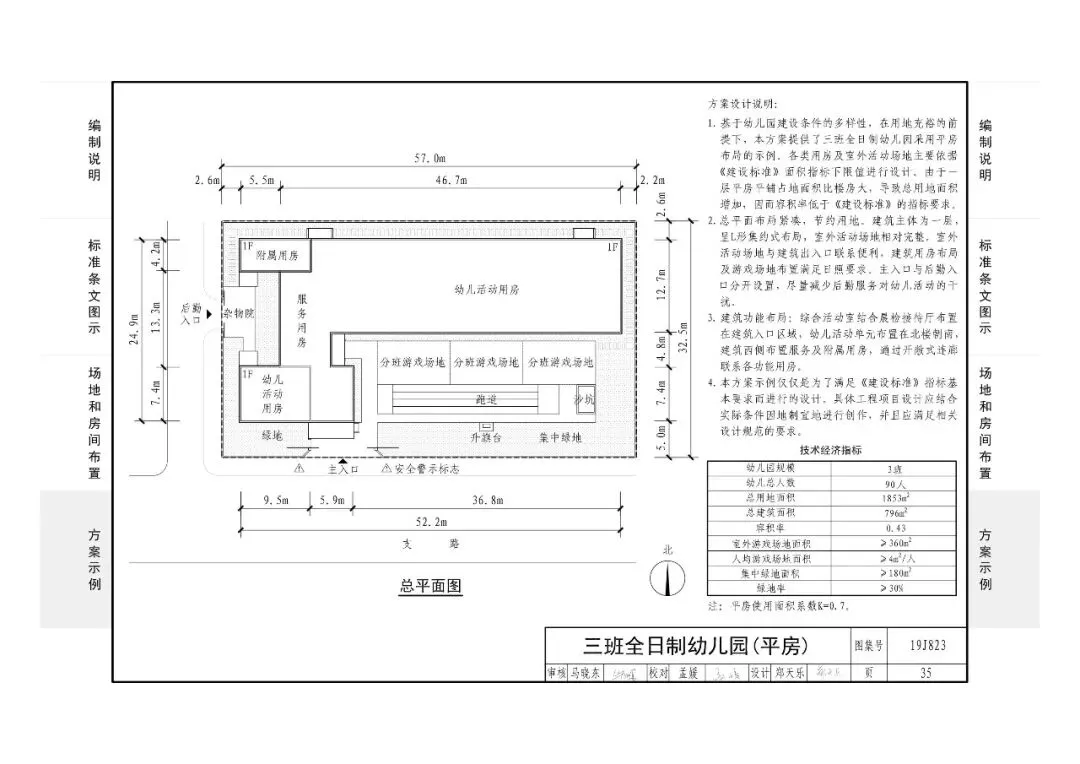

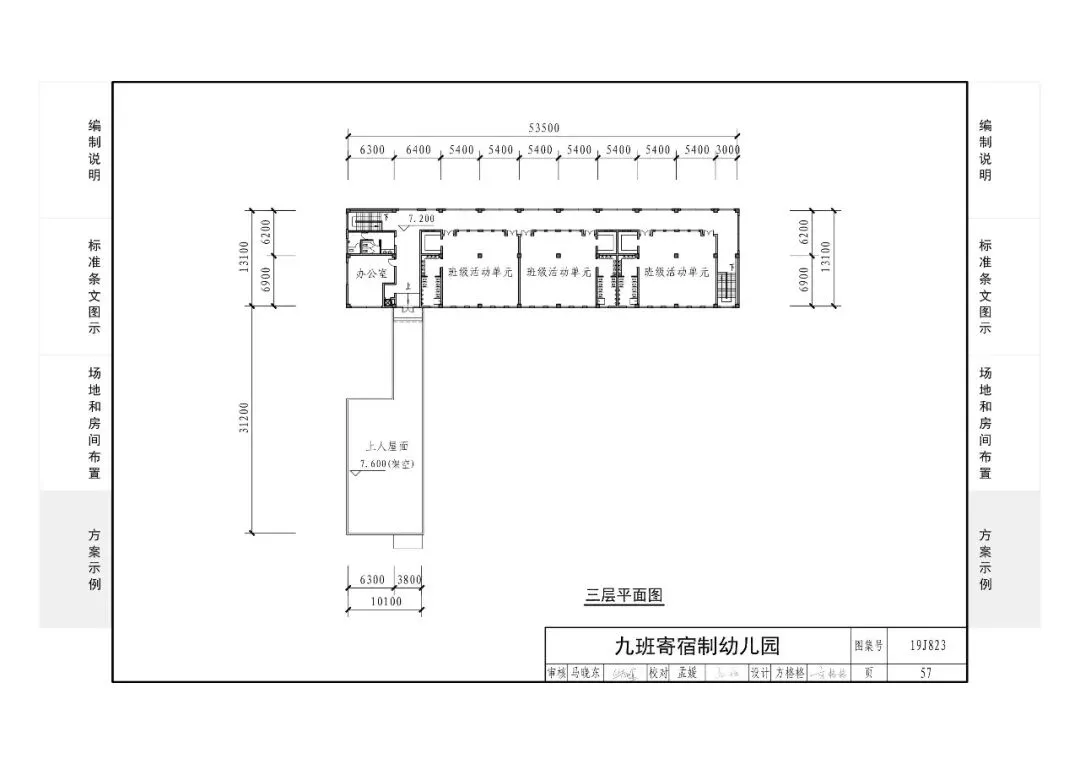

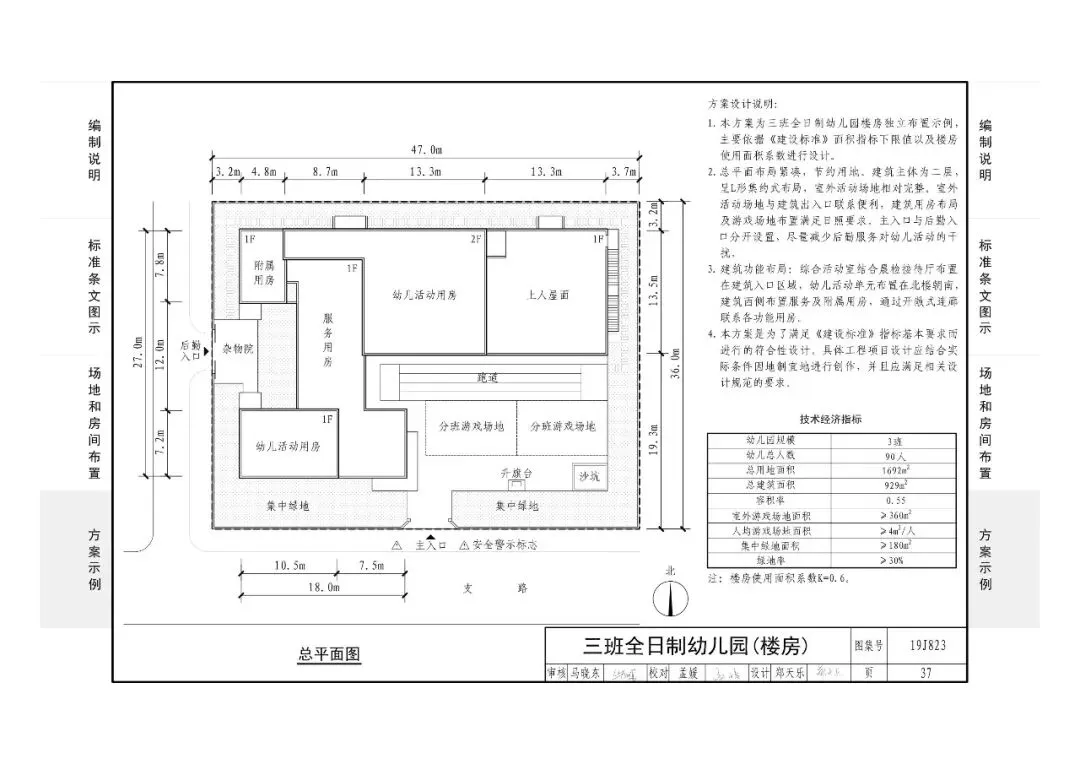

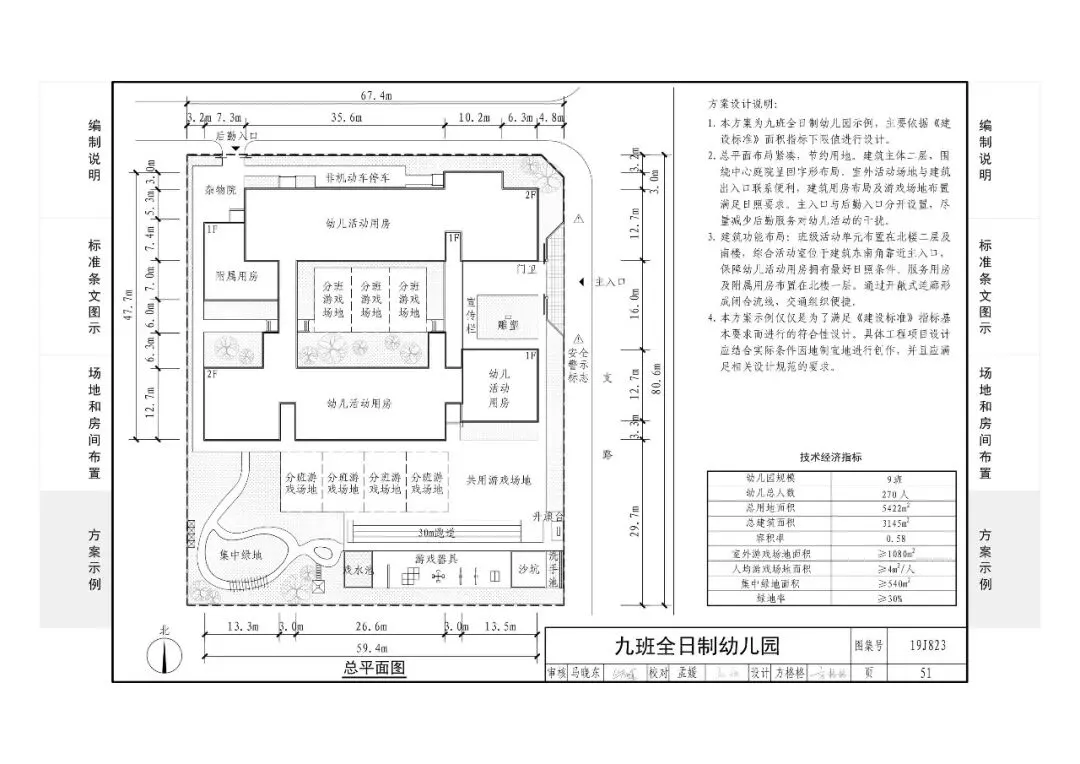

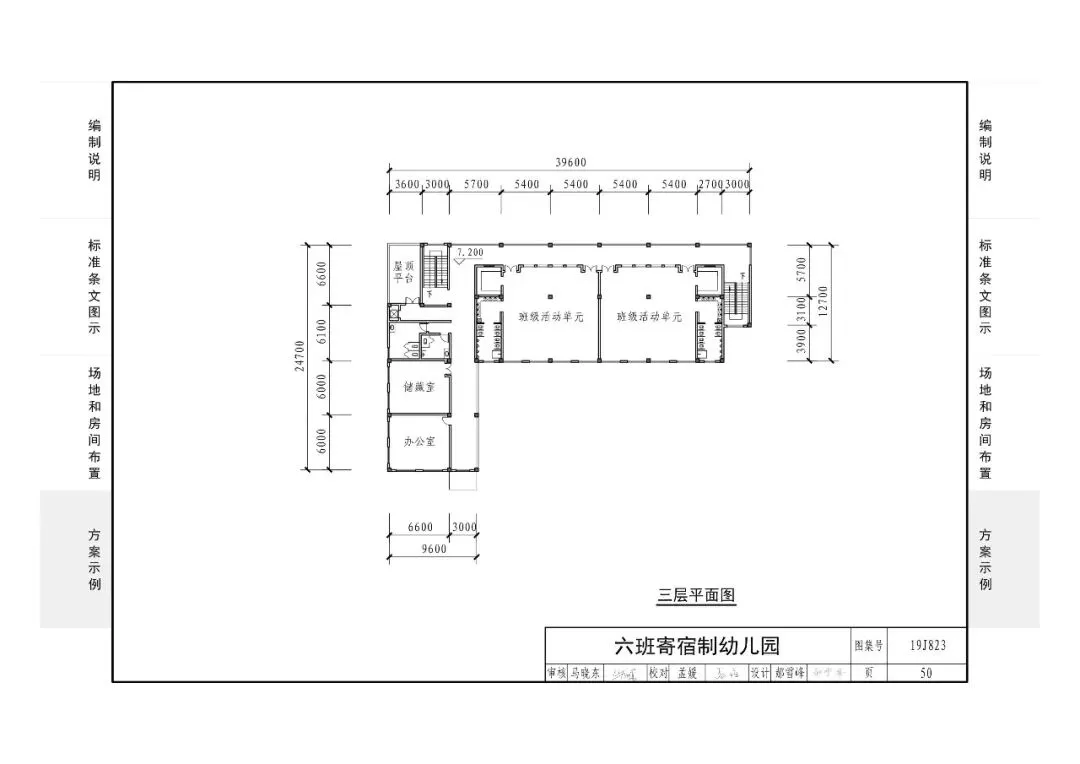

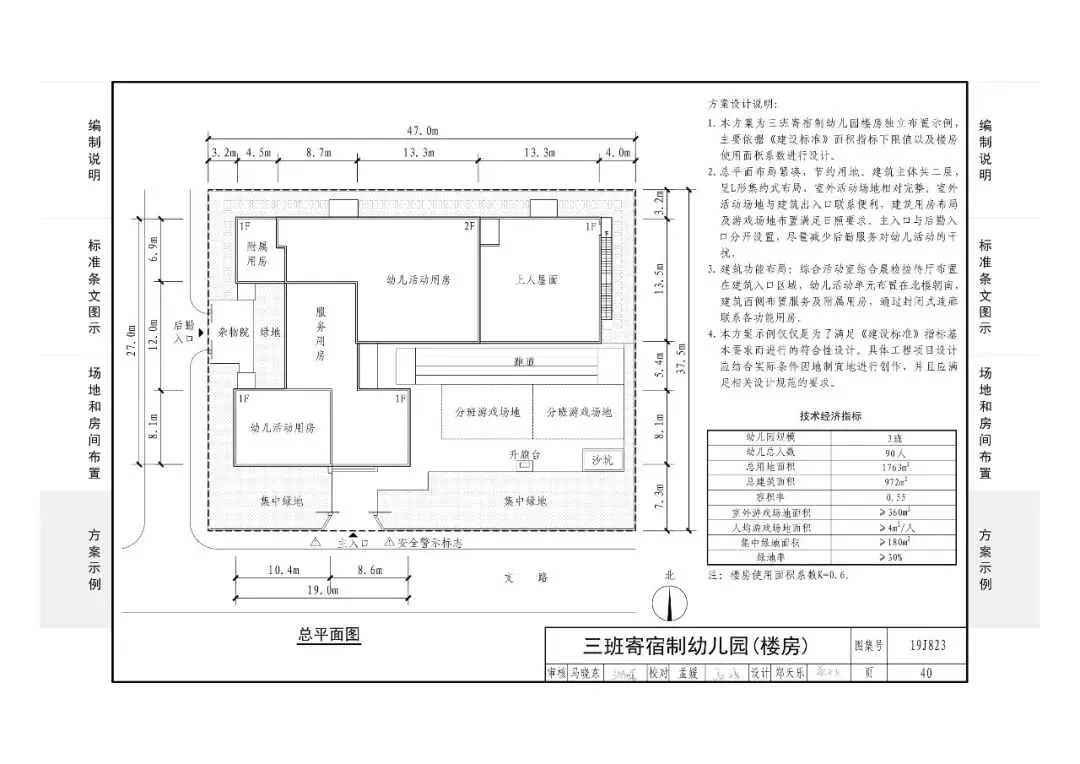

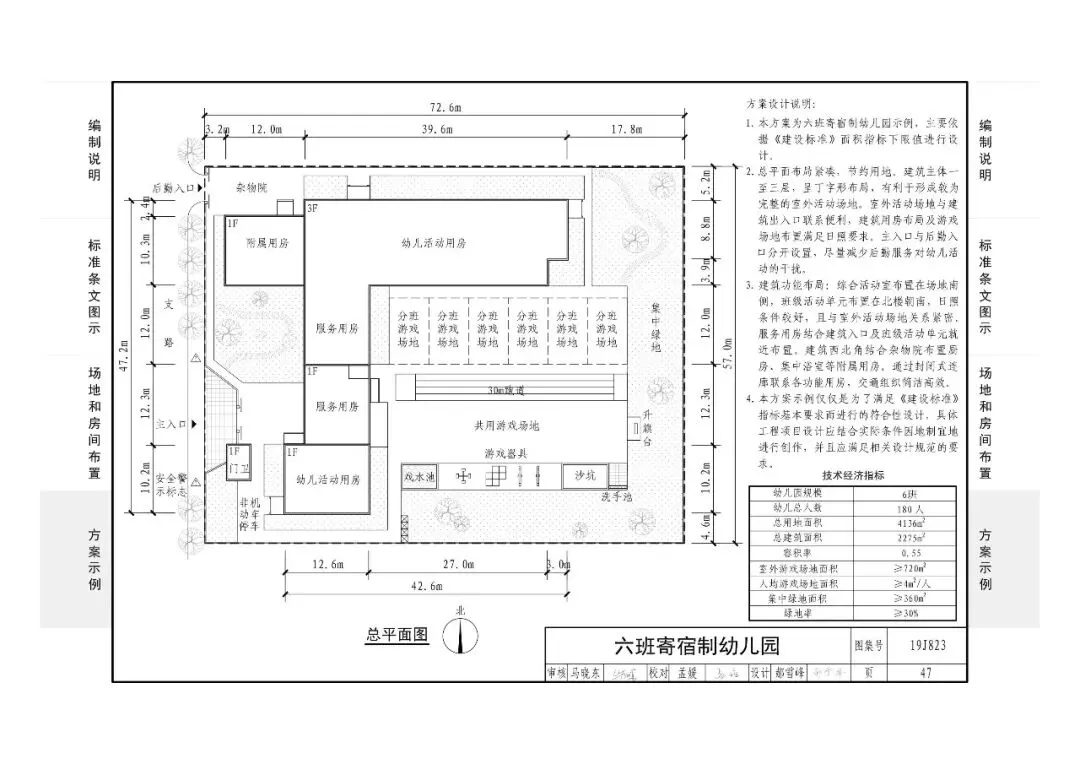

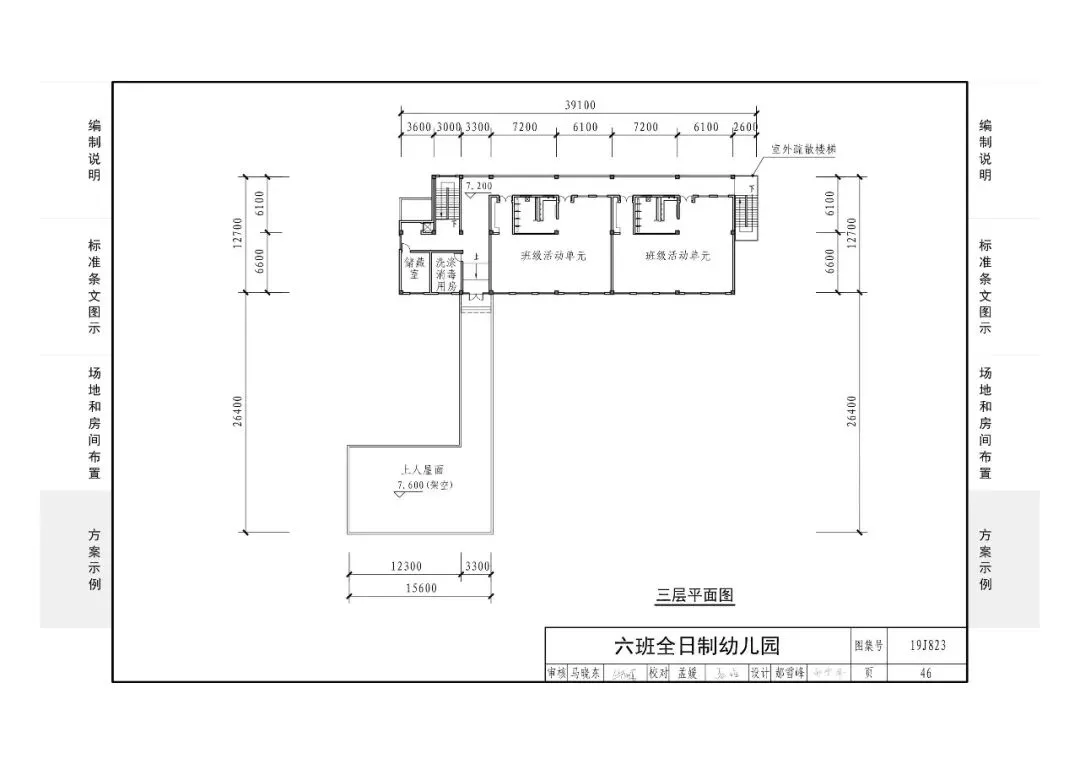

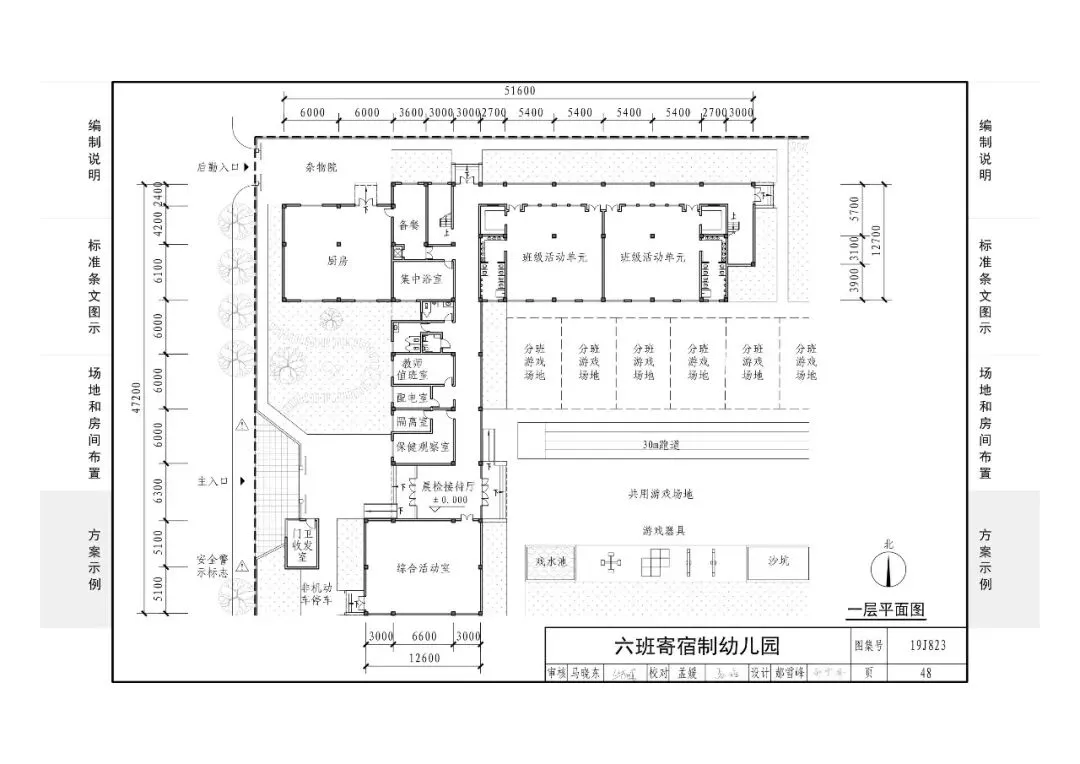

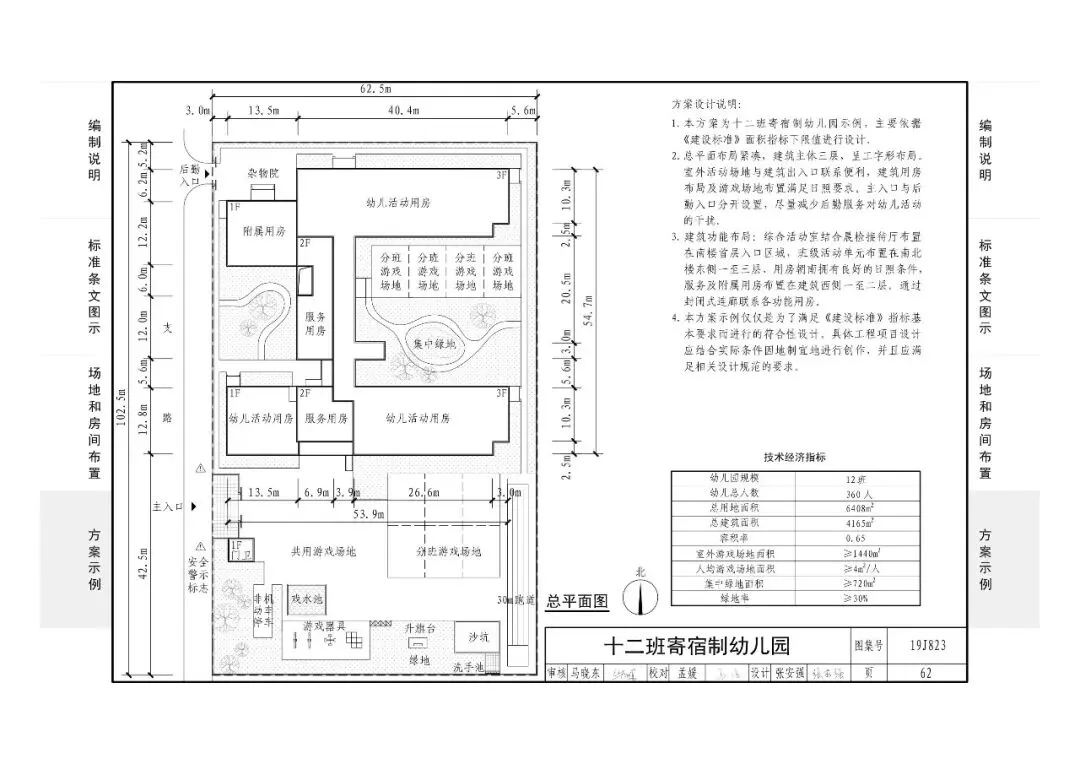

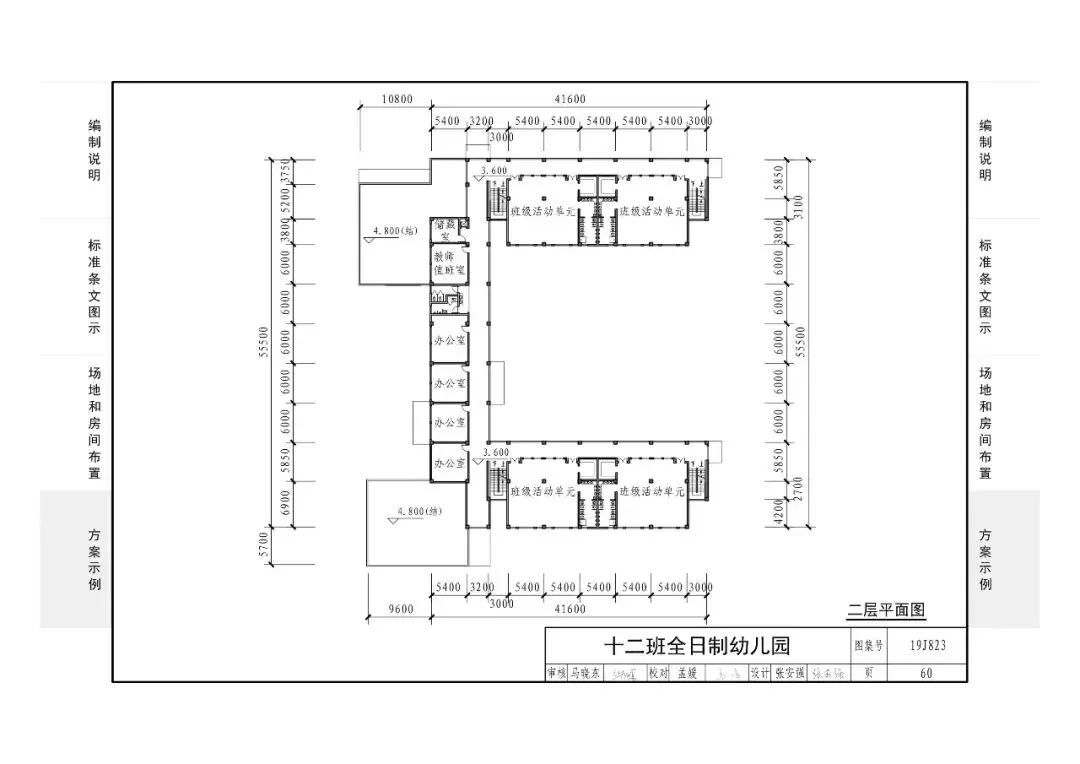

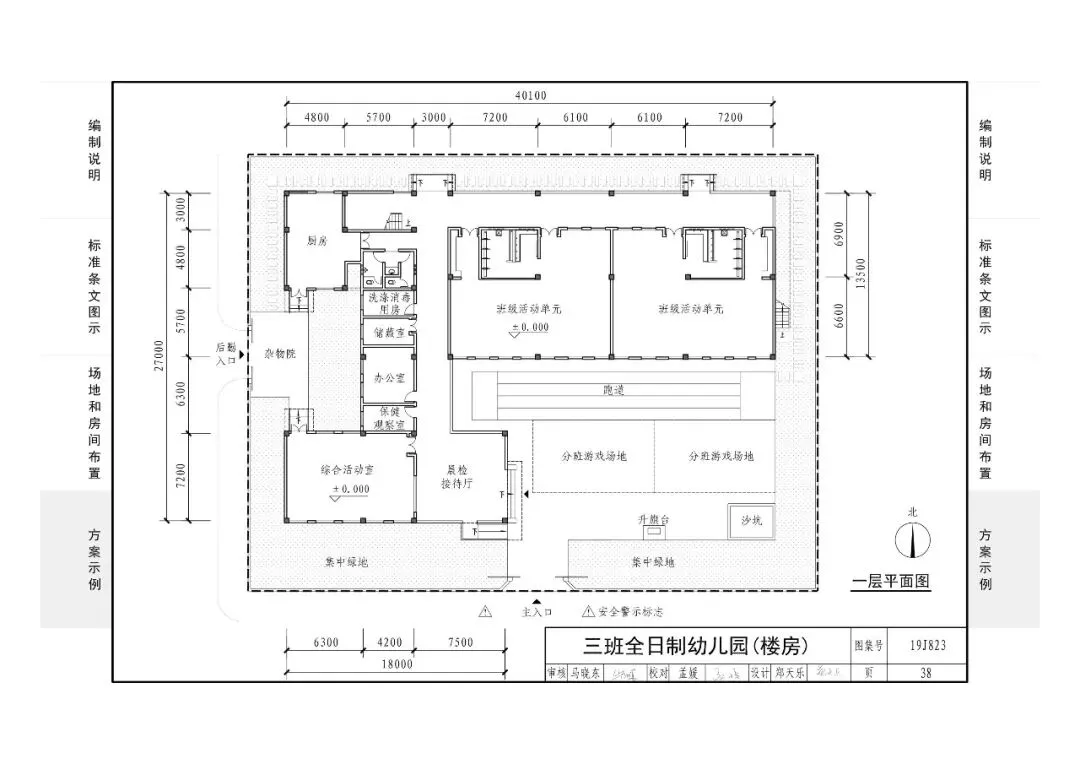

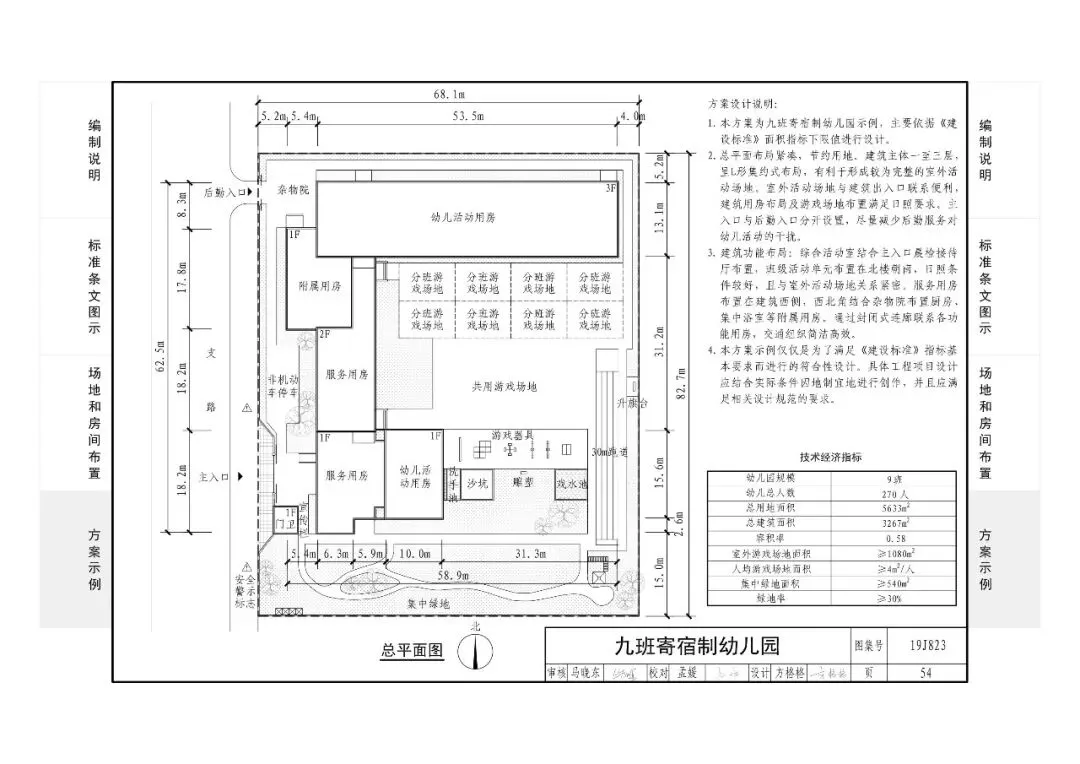

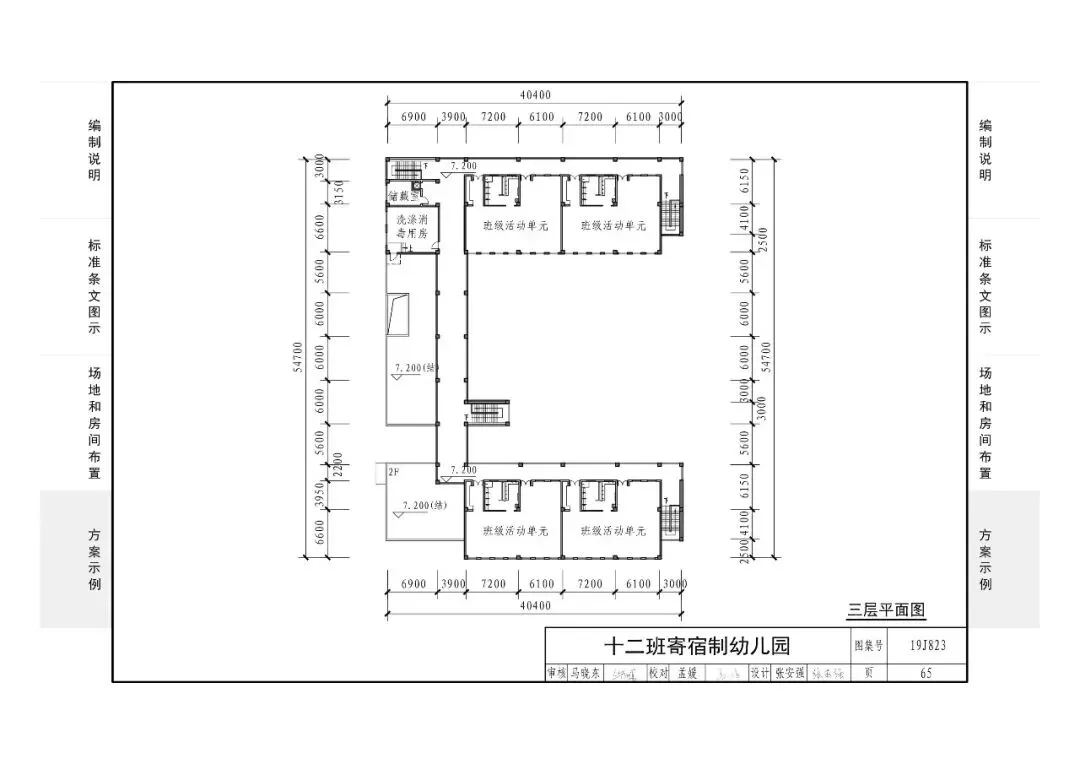

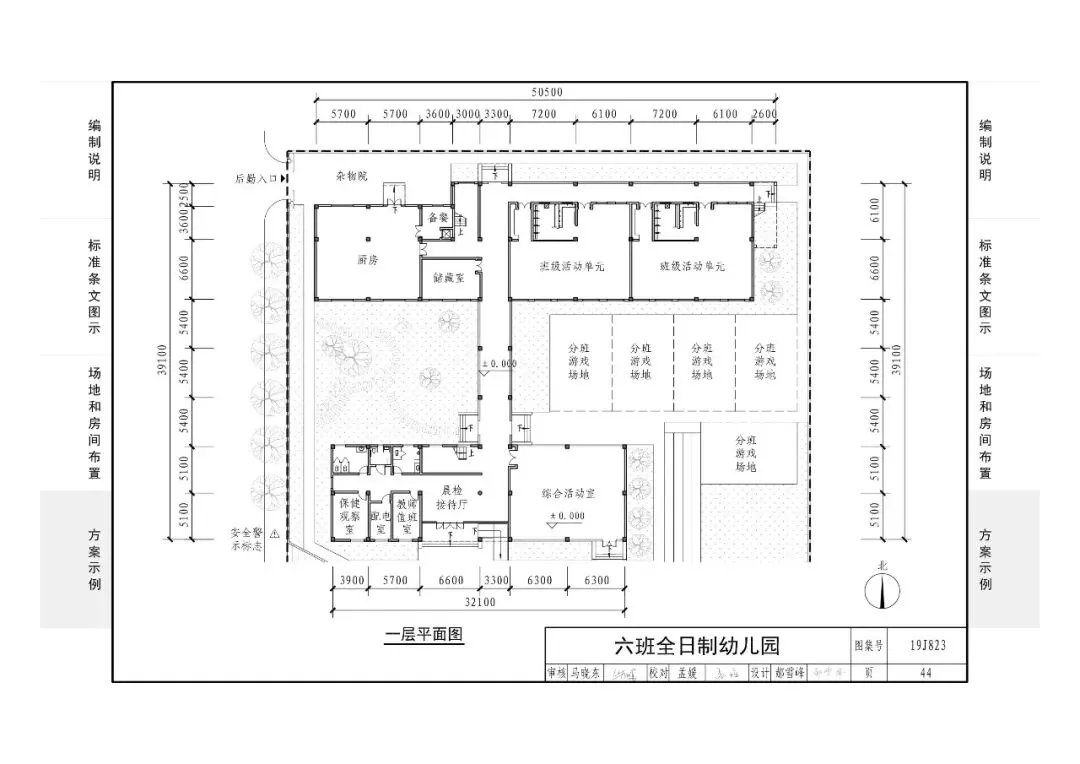

图集提供不同规模的全日制和寄宿制幼儿园方案示例，包括三班全日制幼儿园（平房）、三班全日制幼儿园（楼房）、三班寄宿制幼儿园、六班全日制与寄宿制幼儿园、九班全日制与寄宿制幼儿园、十二班全日制与寄宿制幼儿园等，供设计人员选用与参考。需要注意，《样图》不具备与《建设标准》正文同等的法律效力，仅供使用者作为理解和把握《建设标准》规定时的参考。

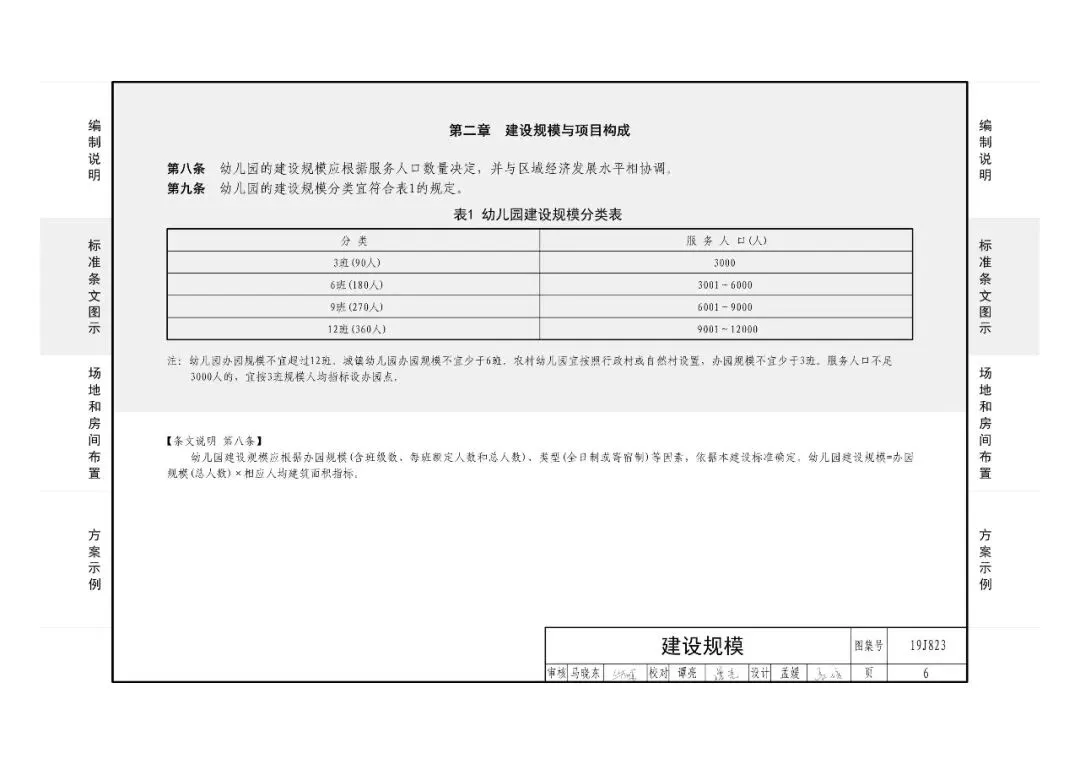

在建设规模方面，幼儿园的建设规模应根据服务人口数量决定并与区域经济发展水平相协调：按办园规模分类，3班（90人）对应服务人口约3000人，6班（180人）对应3001至6000人，9班（270人）对应6001至9000人，12班（360人）对应9001至12000人。幼儿园办园规模不宜超过12班，城镇幼儿园办园规模不宜少于6班，农村幼儿园宜按照行政村或自然村设置，办园规模不宜少于3班，服务人口不足3000人的宜按3班规模人均指标设办园点。

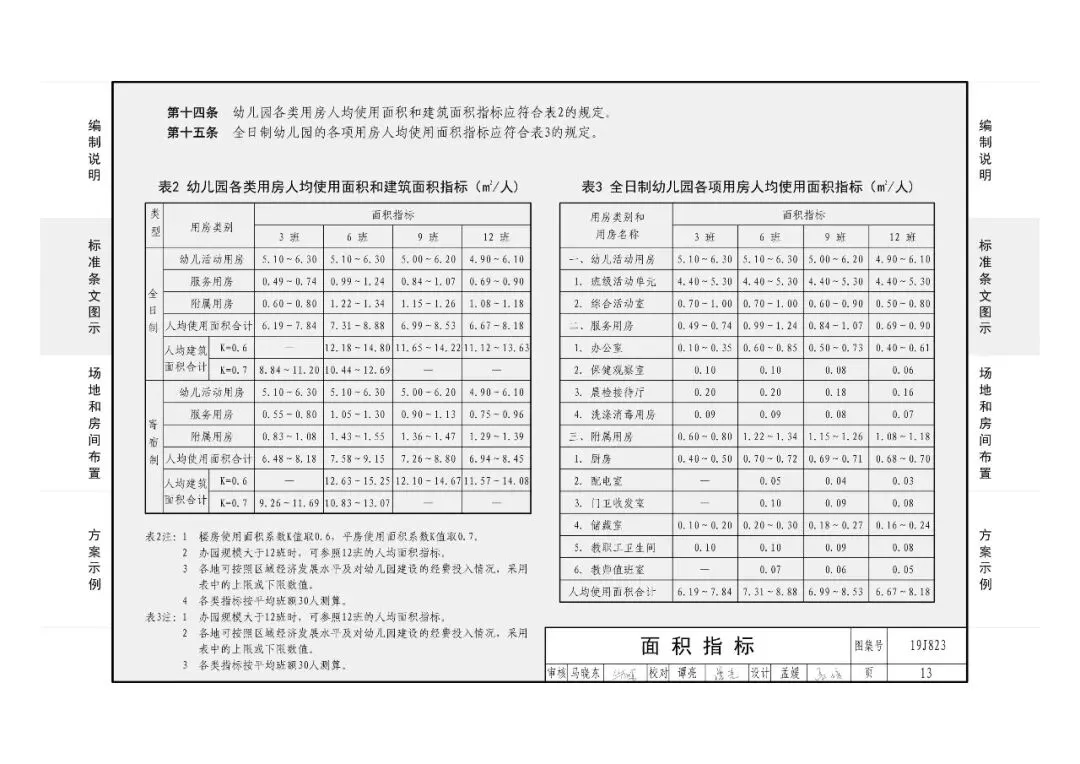

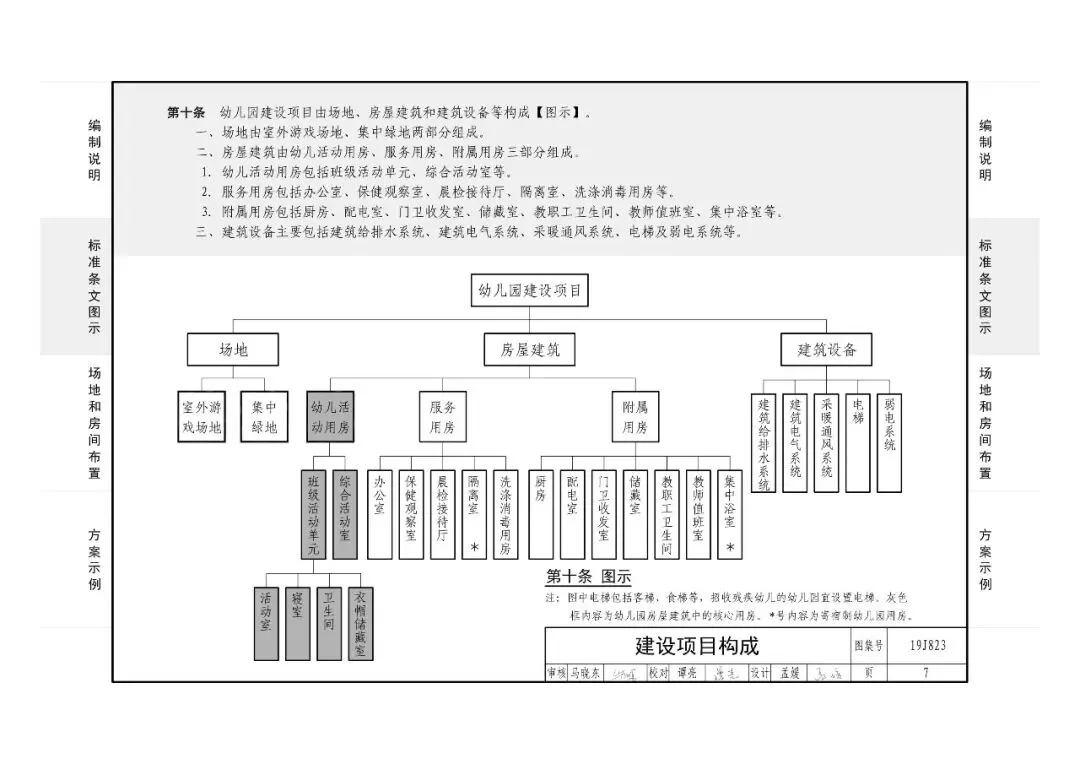

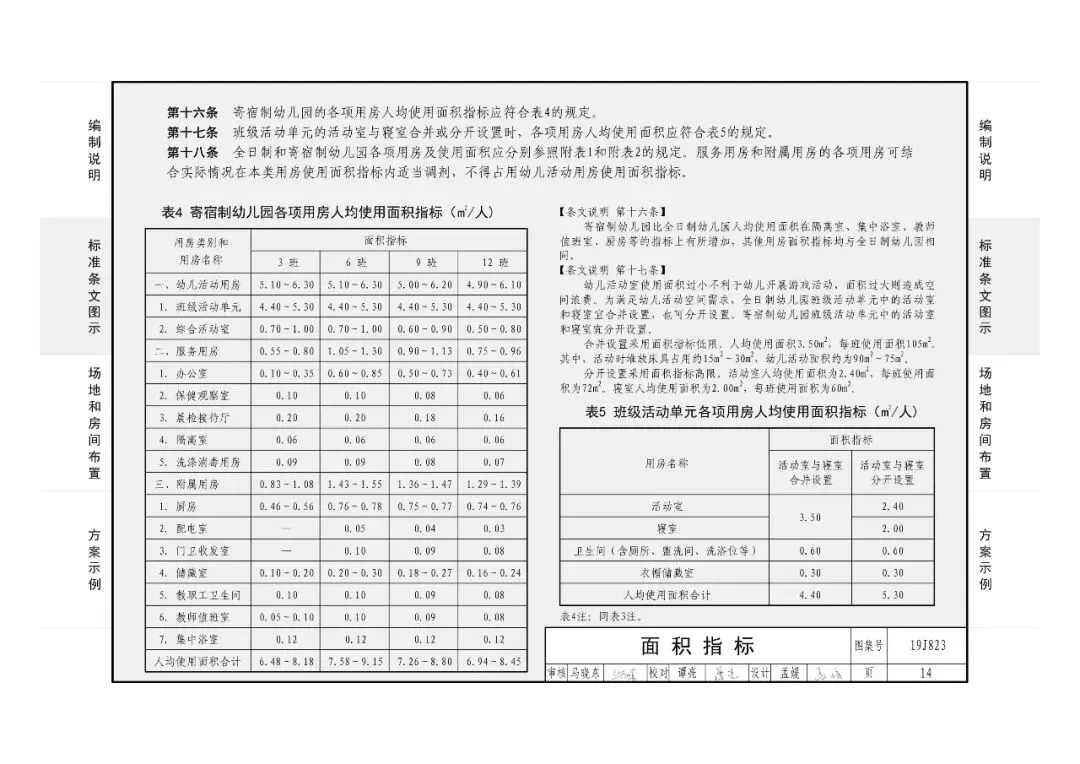

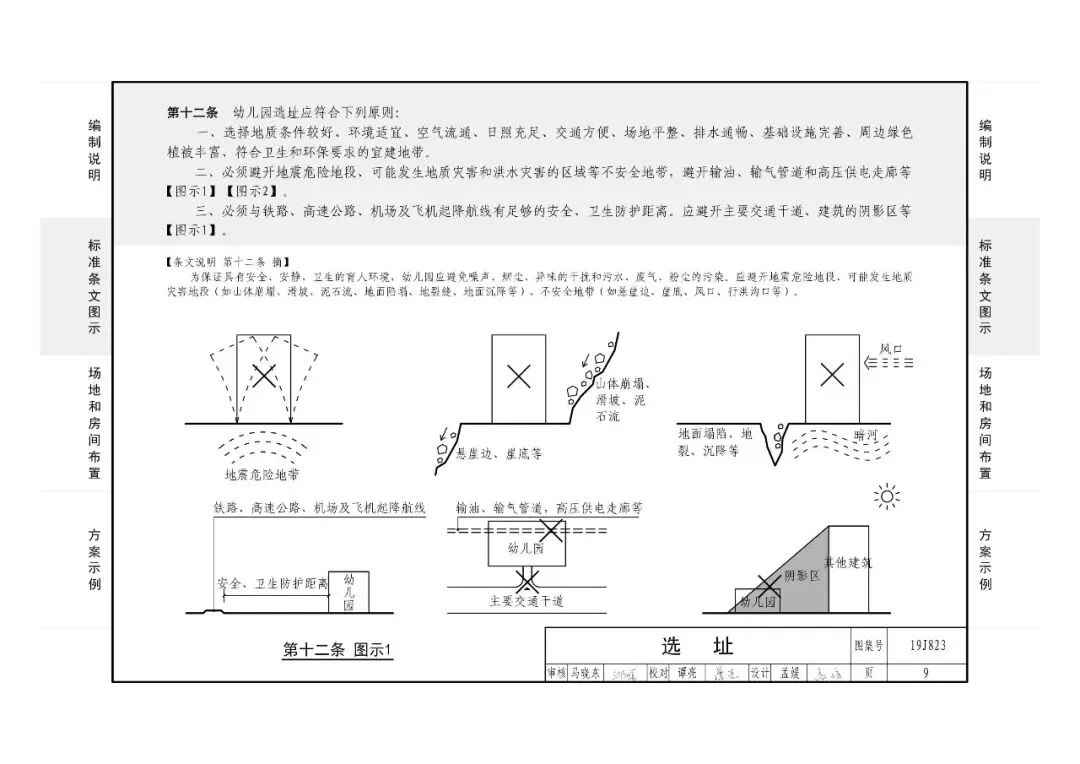

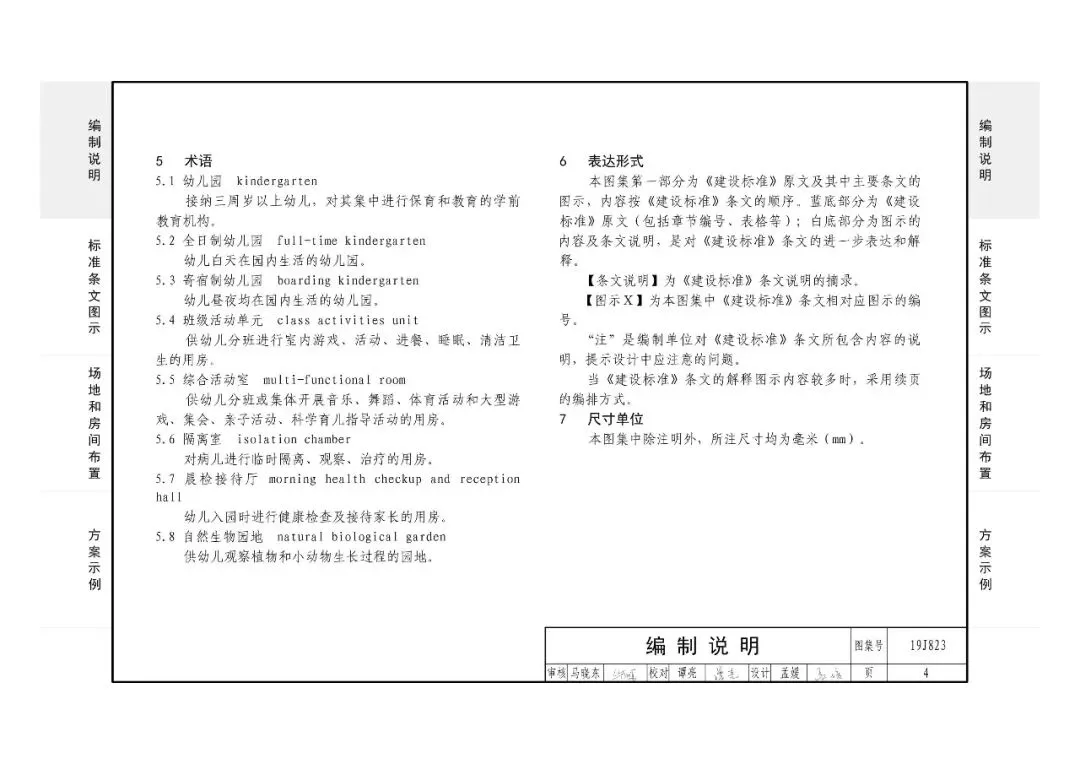

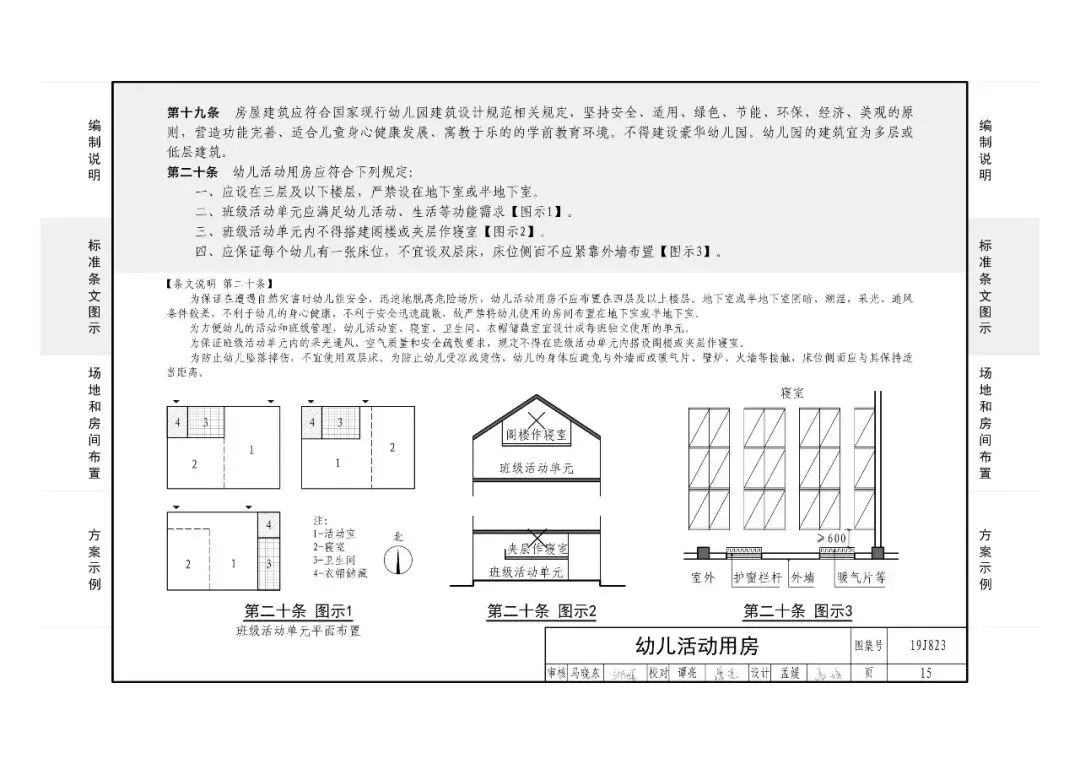

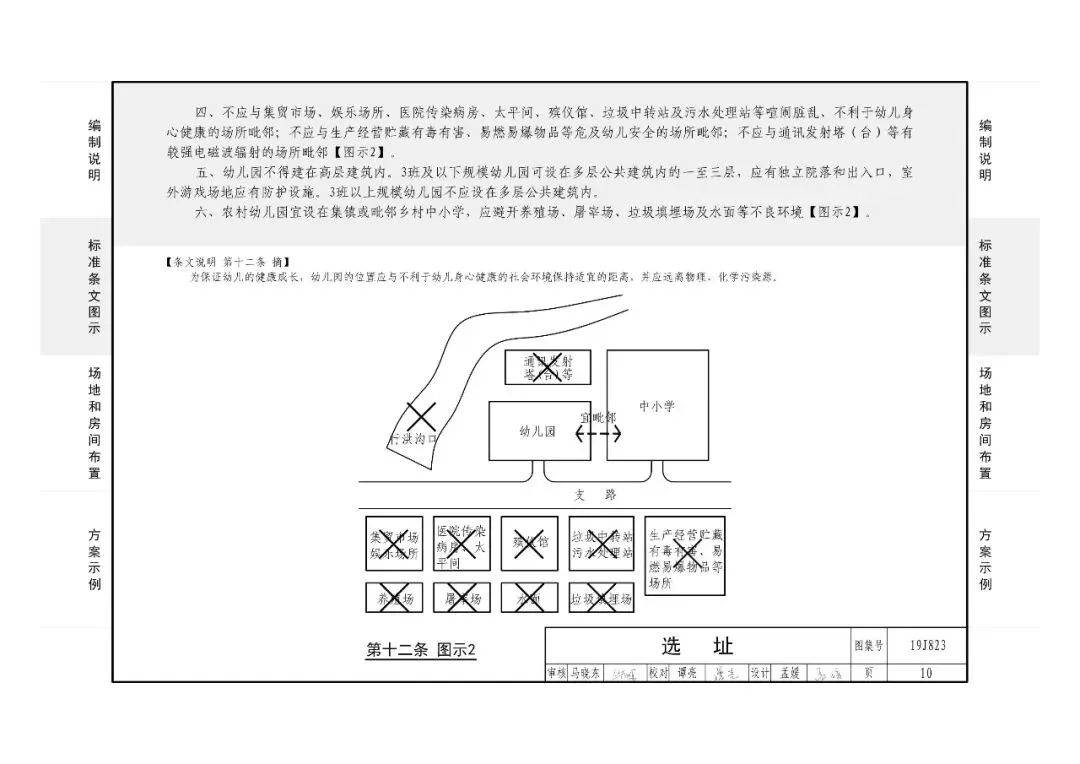

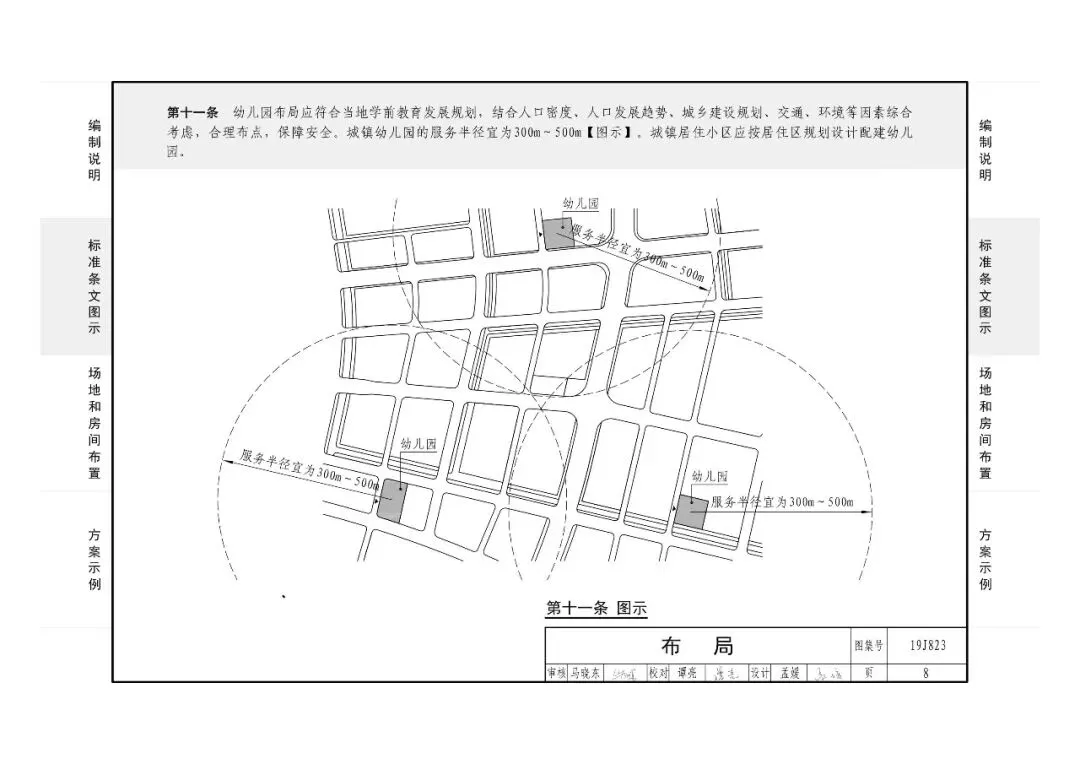

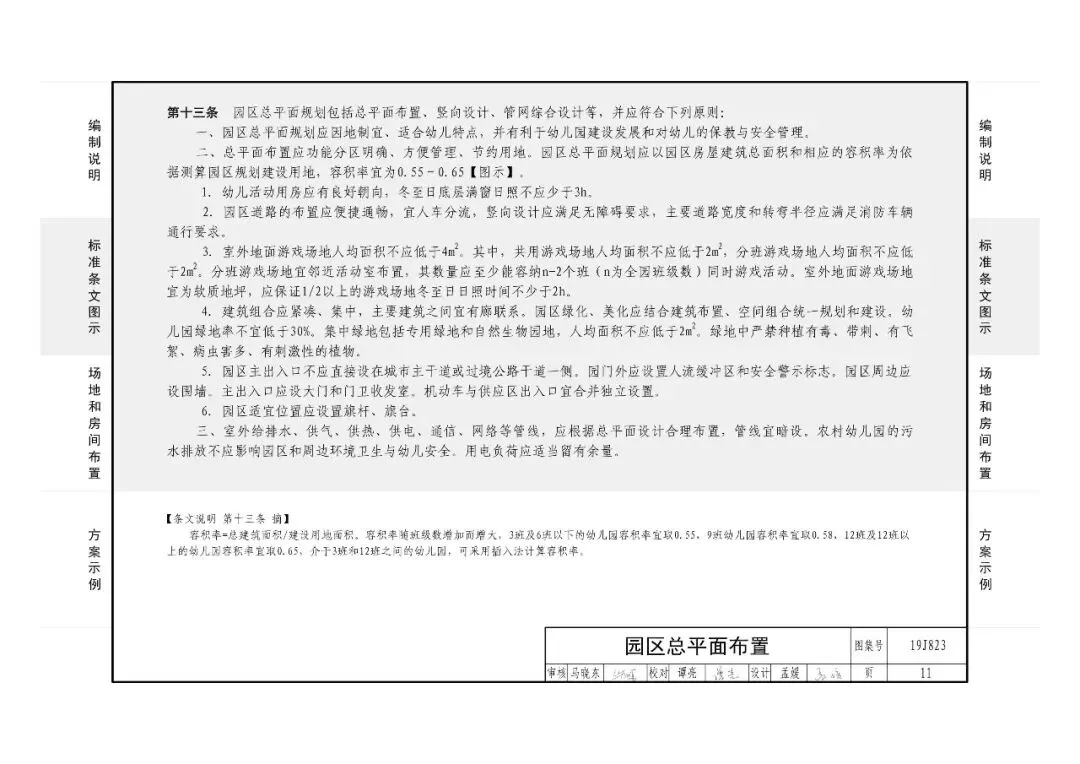

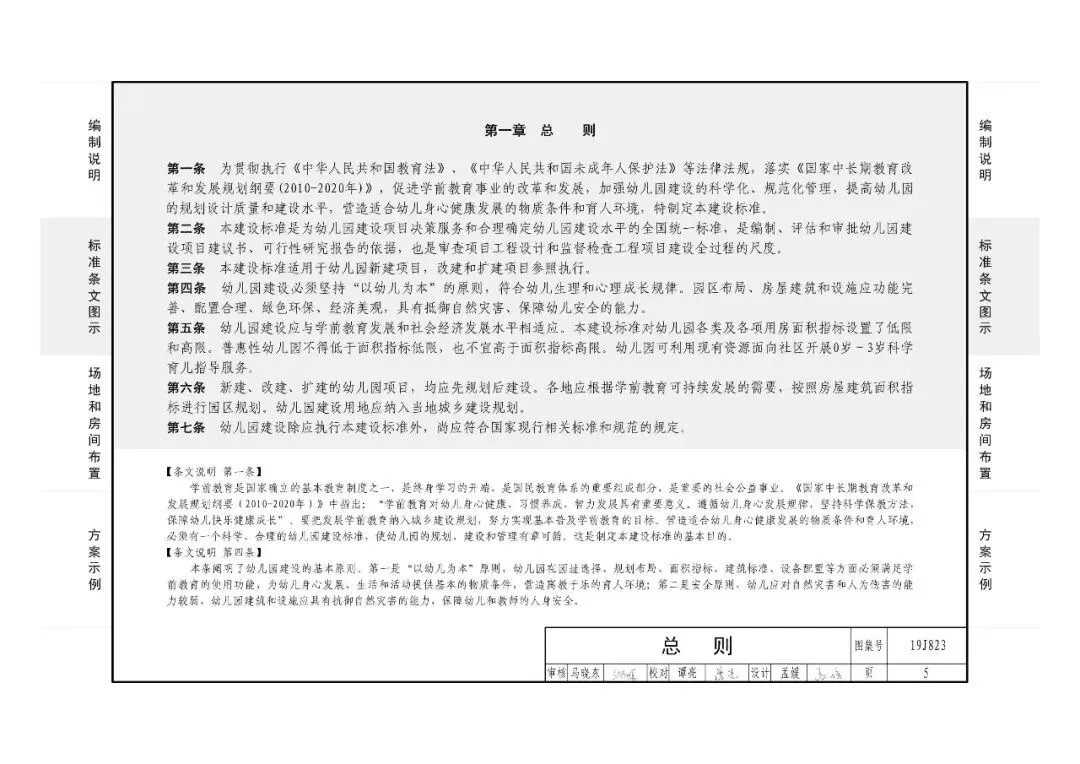

标准条文图示部分涵盖总则、建设规模、建设项目构成、布局、选址、园区总平面布置、面积指标等章节，明确了幼儿园应坚持“以幼儿为本”的原则，符合幼儿生理和心理成长规律，园区布局、房屋建筑和设施应功能完善、配置合理、绿色环保，并具有抵御自然灾害和保障幼儿安全的能力。条文说明为《建设标准》条文说明的摘录，“注”是对条文所包含内容的说明，提示设计中的注意事项。

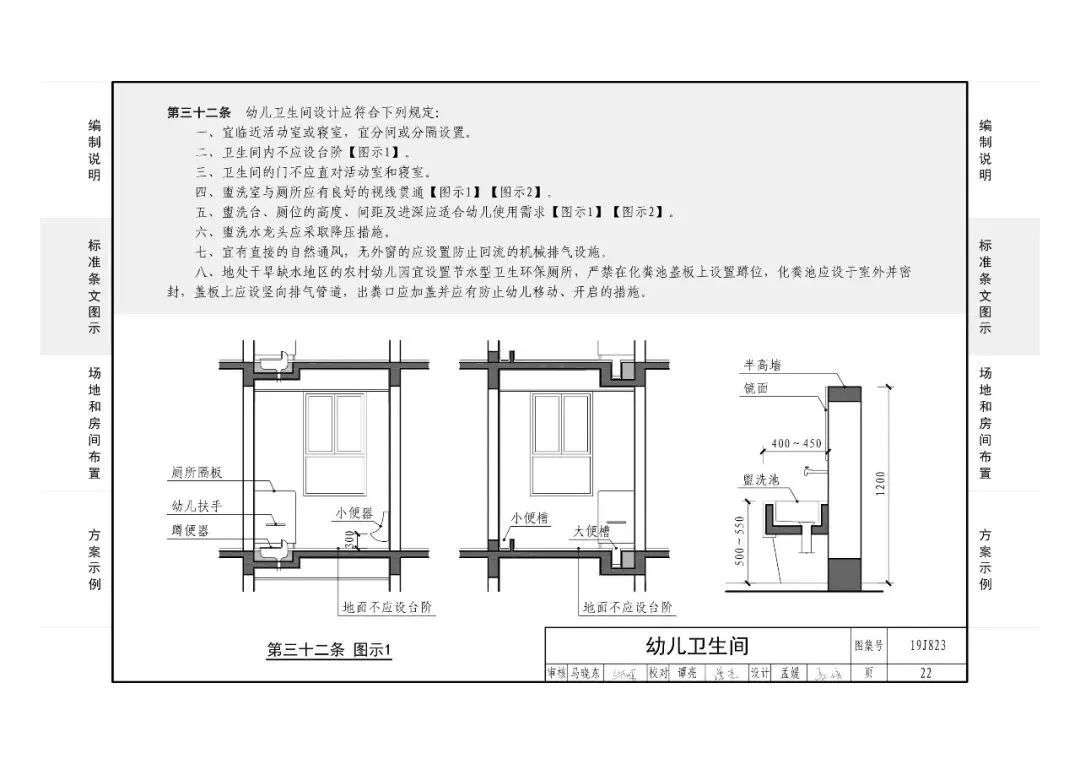

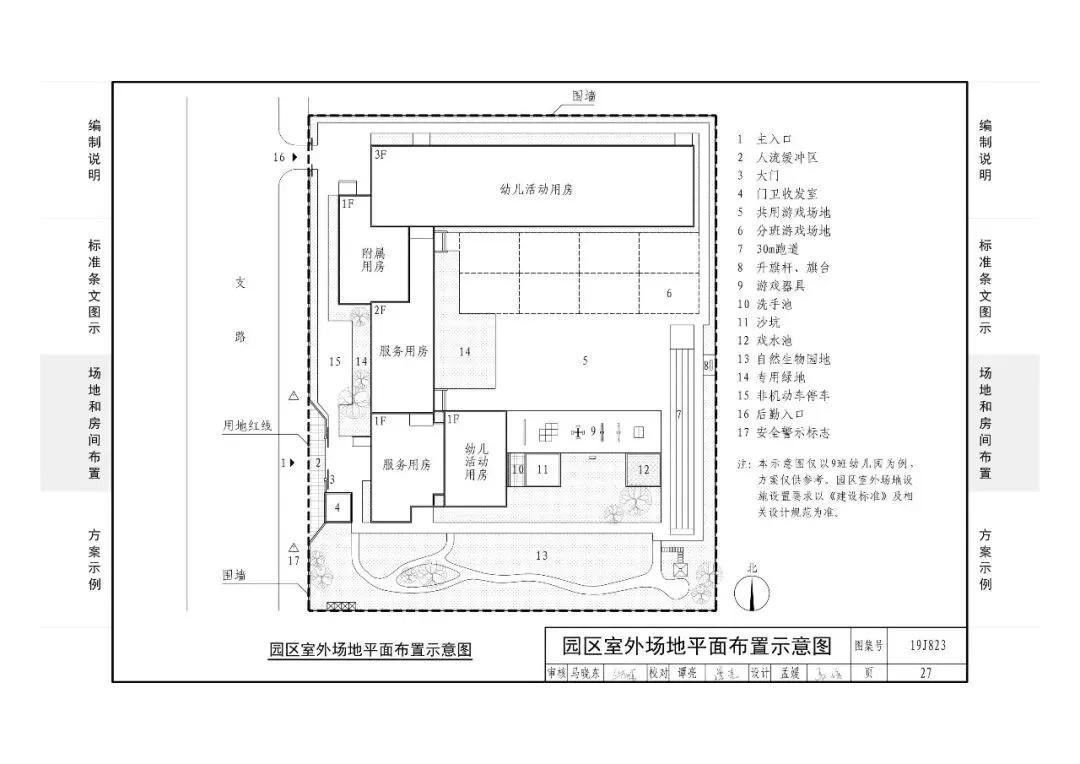

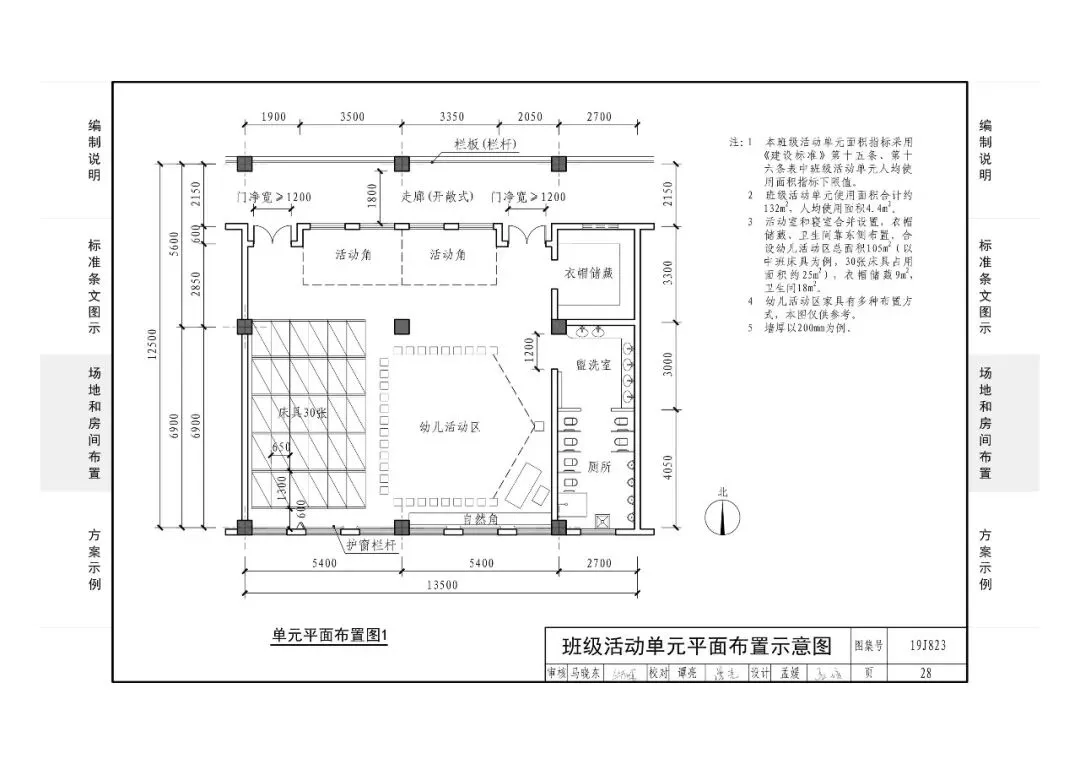

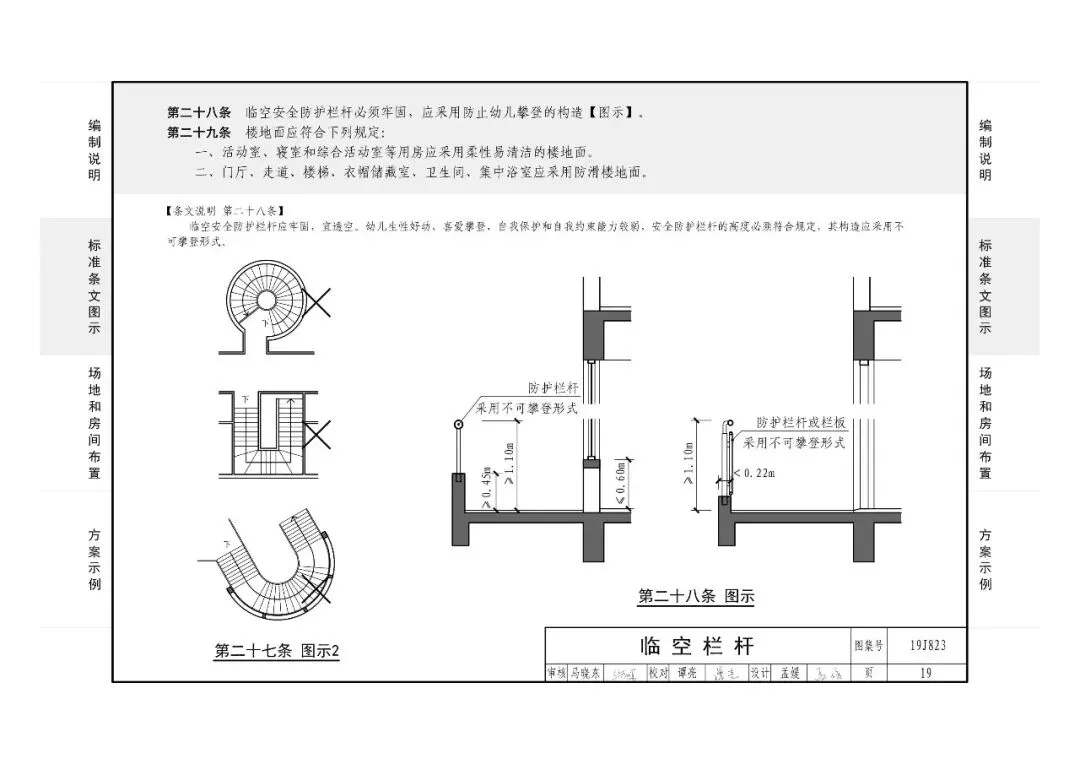

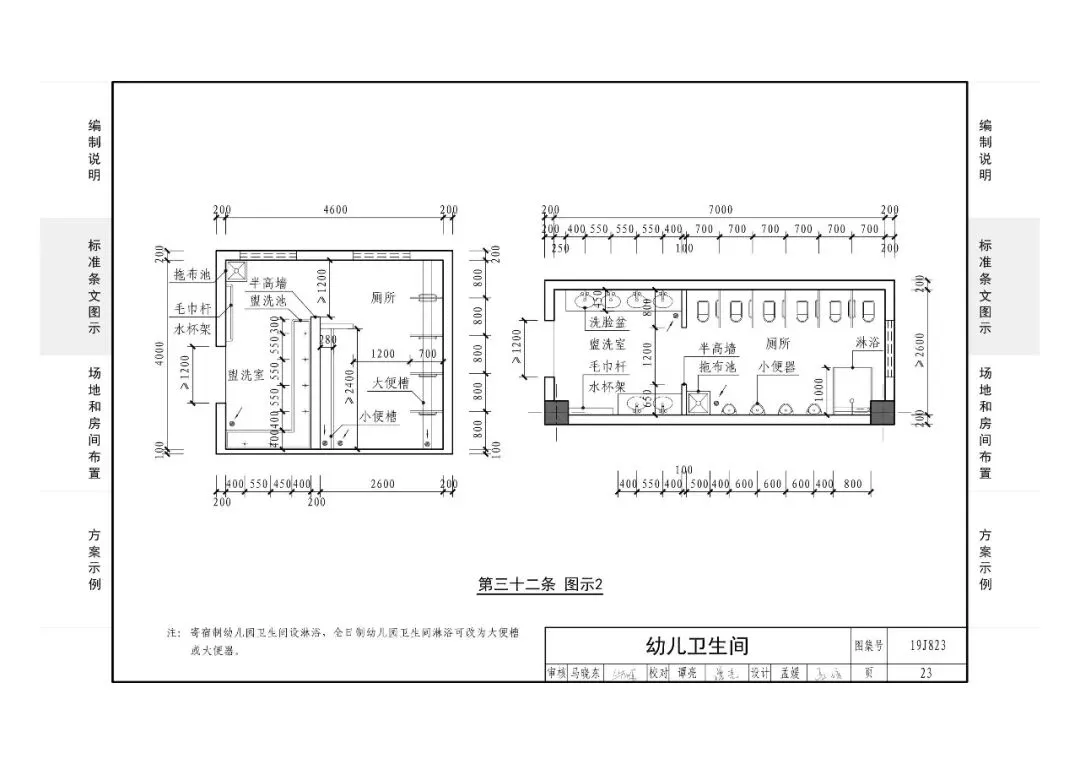

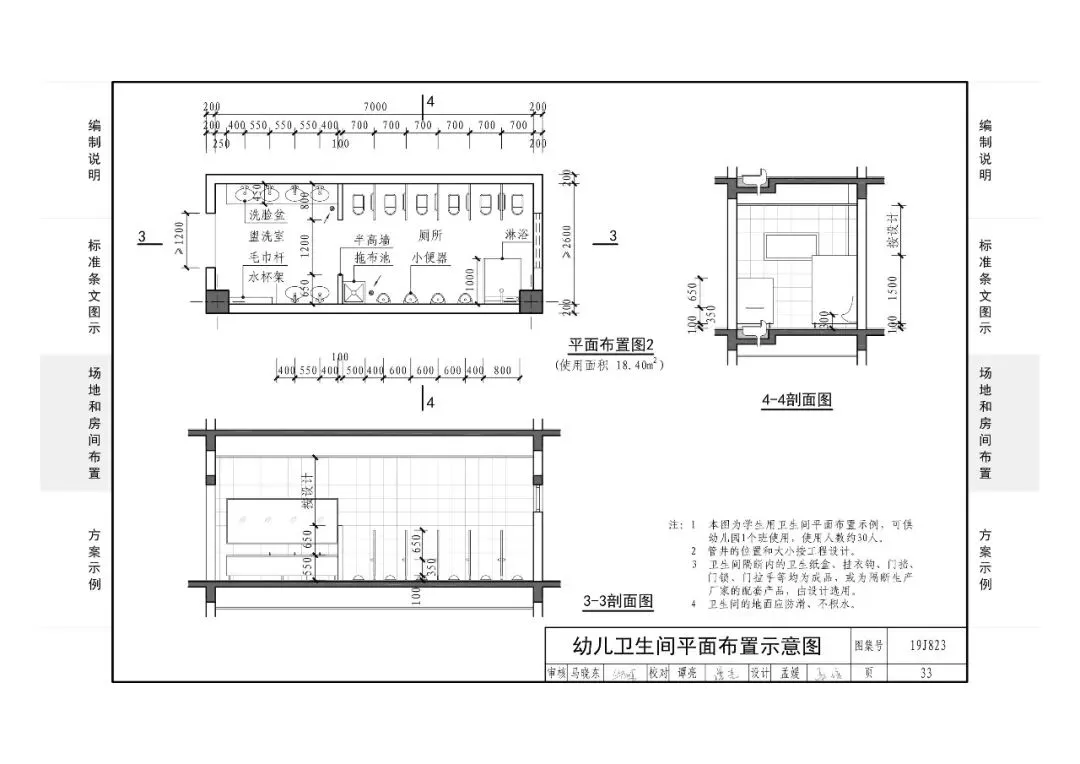

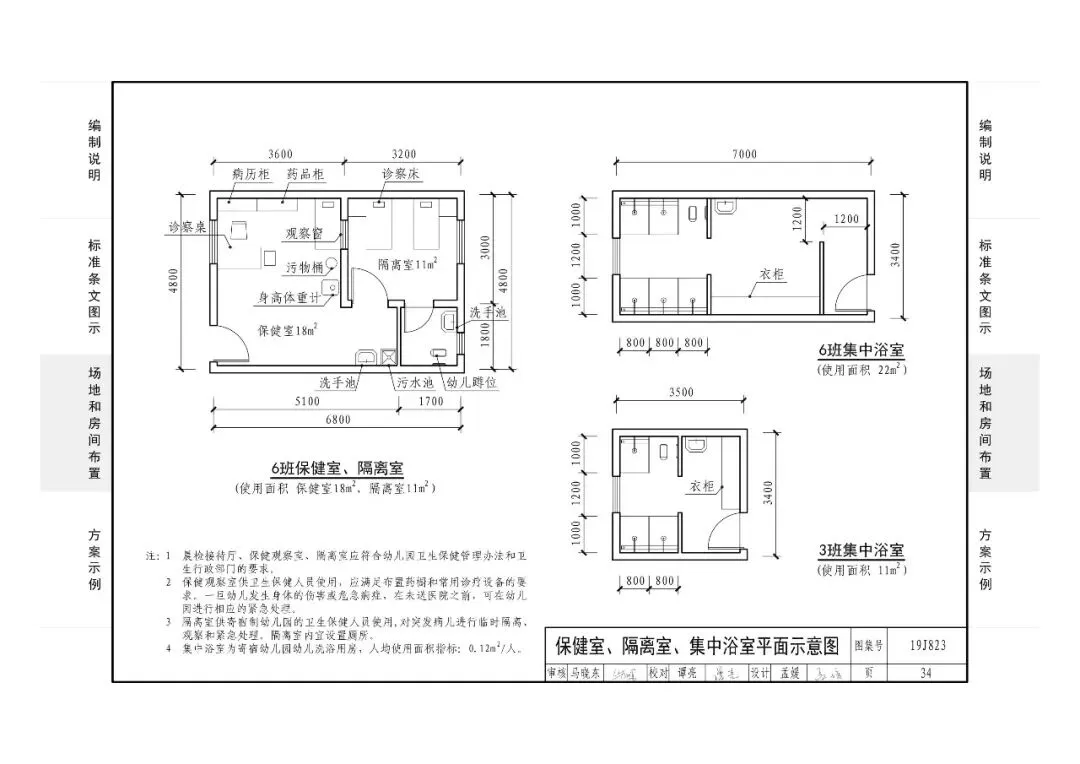

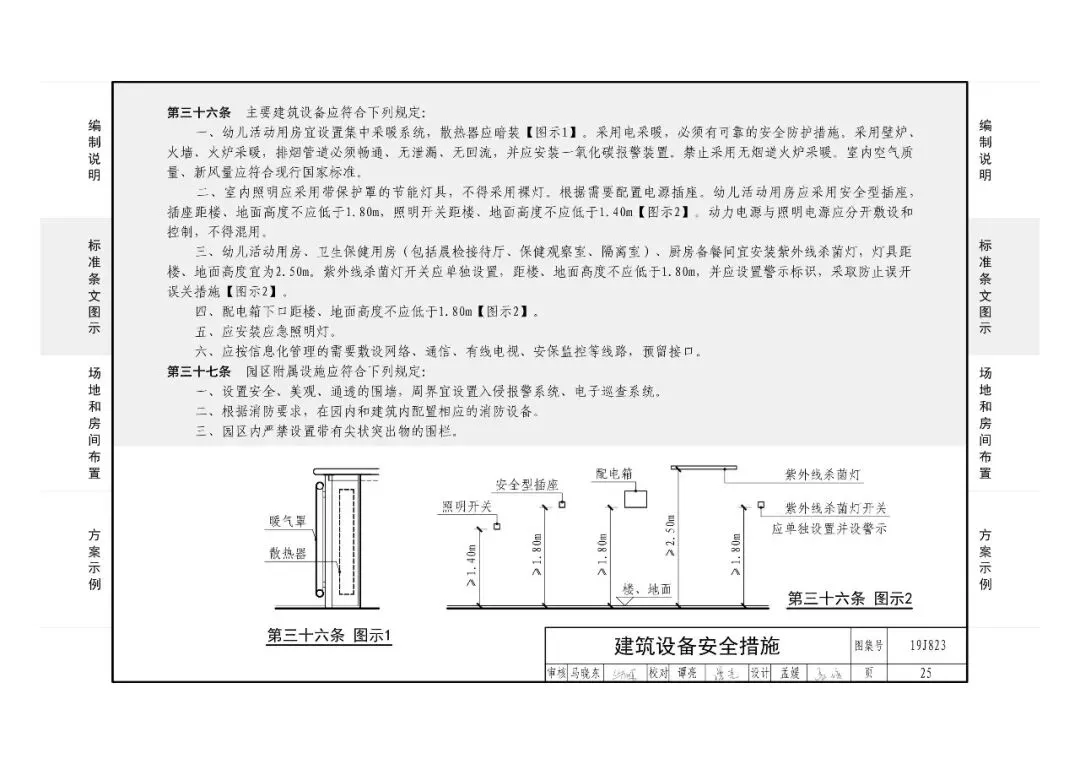

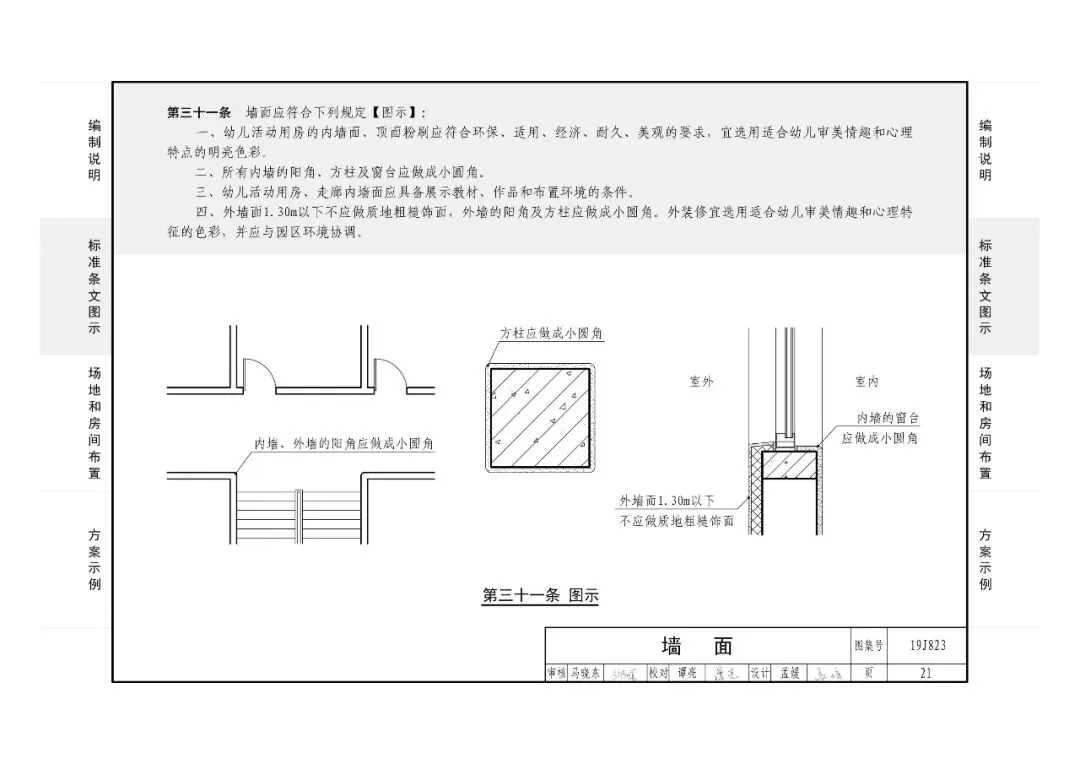

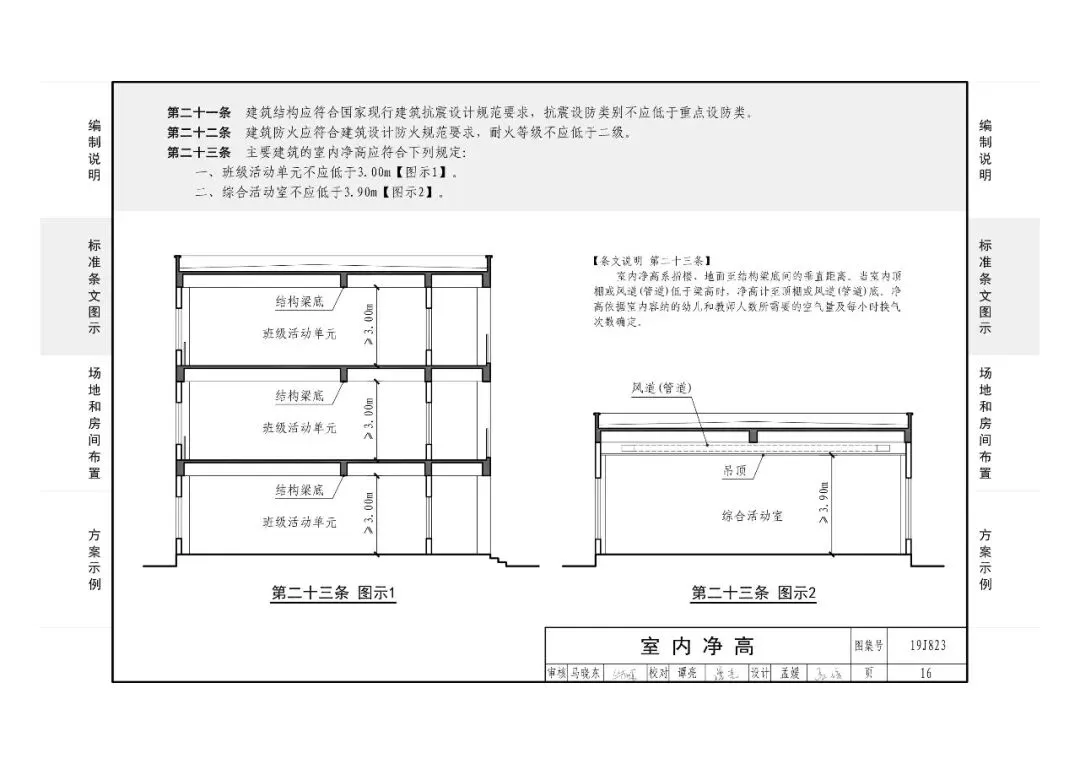

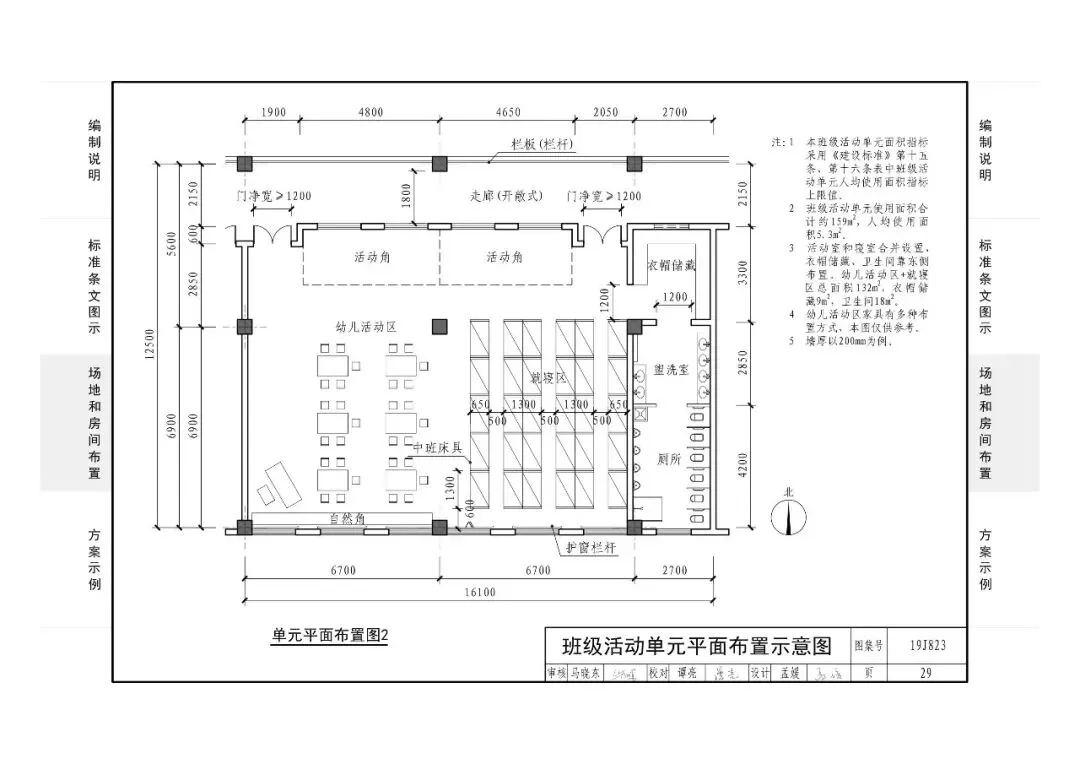

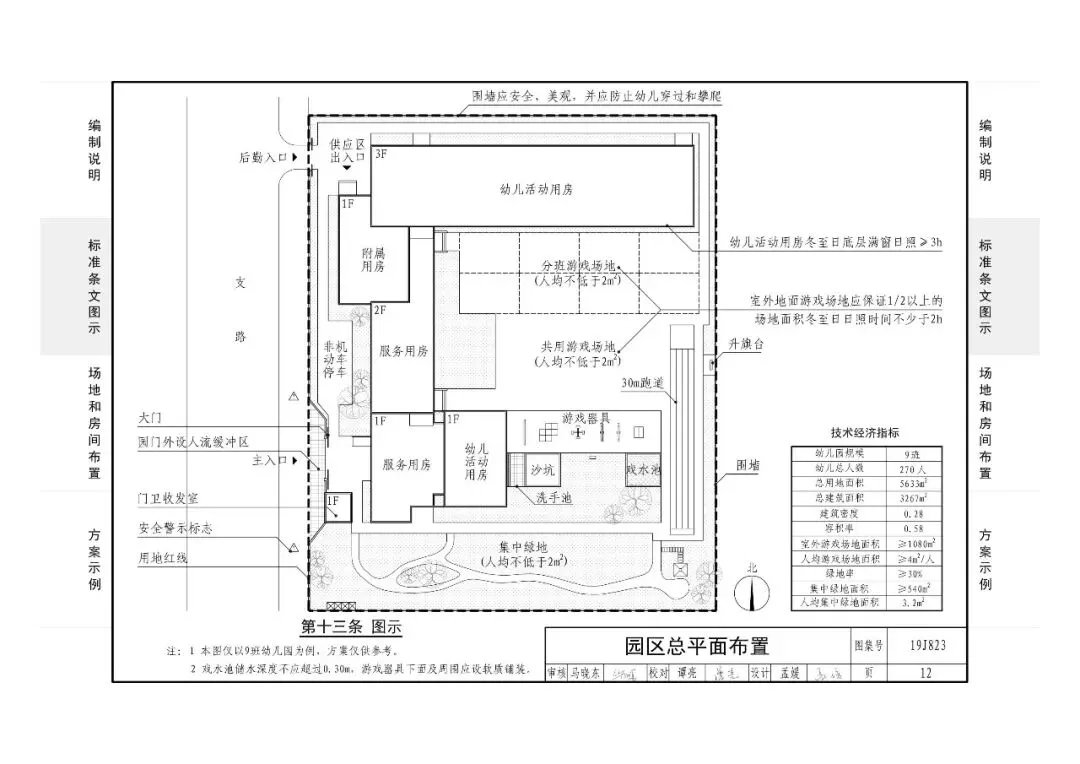

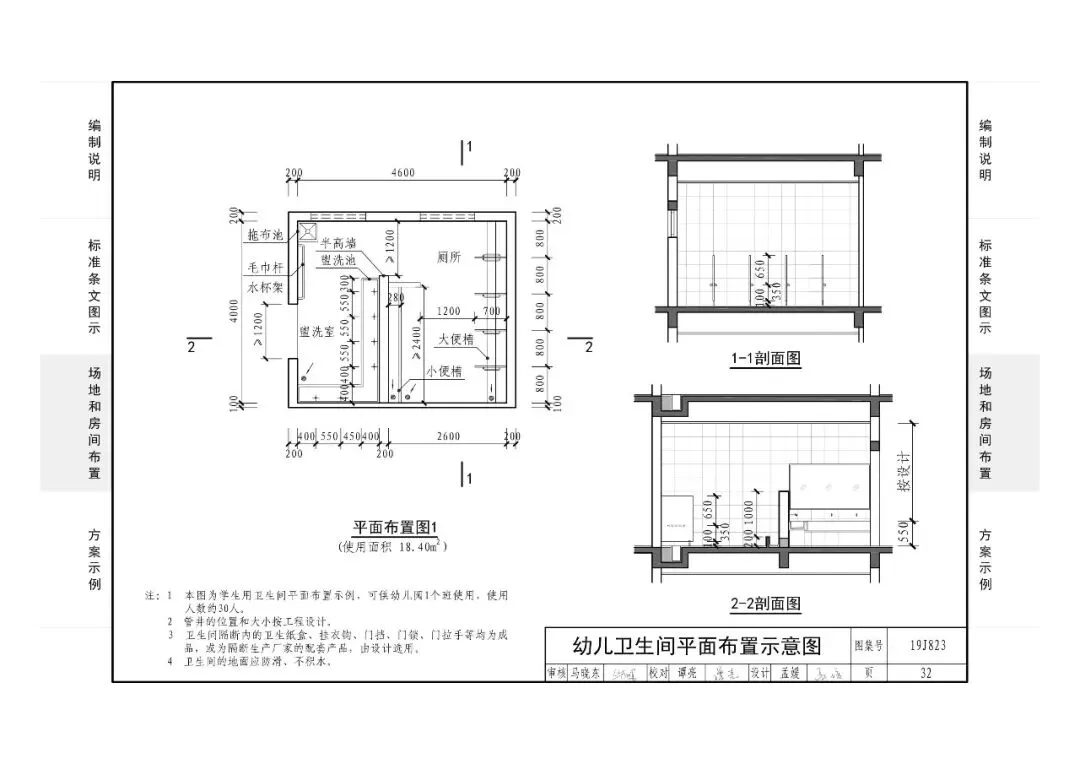

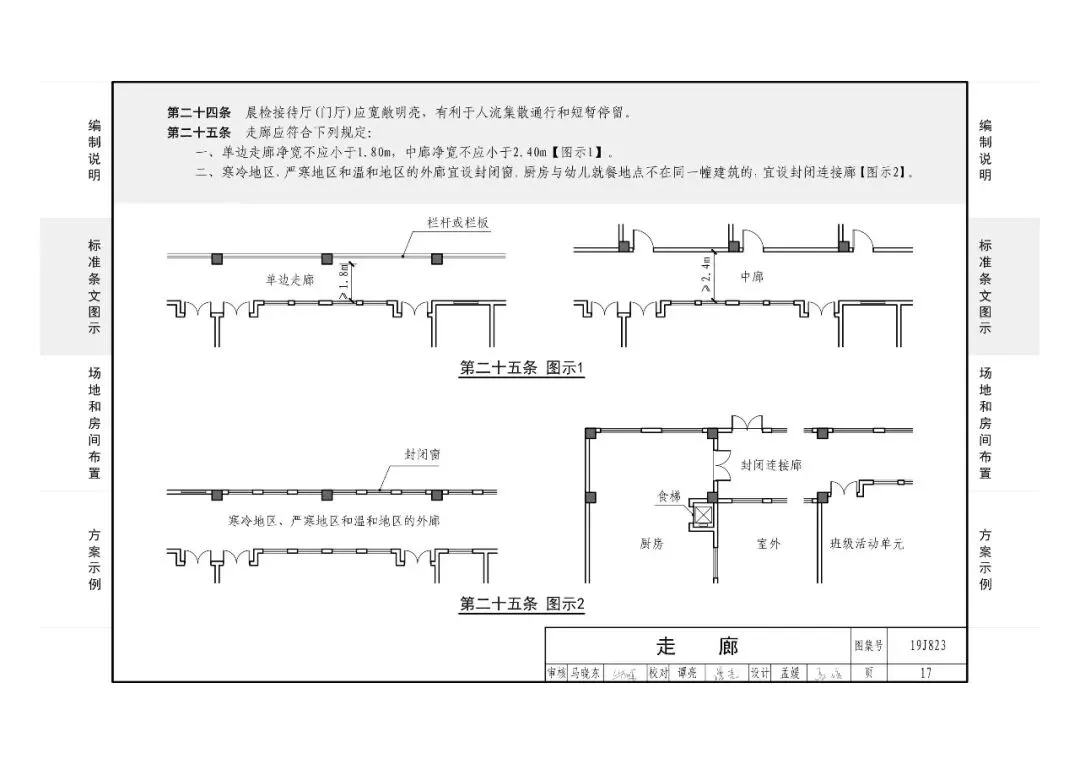

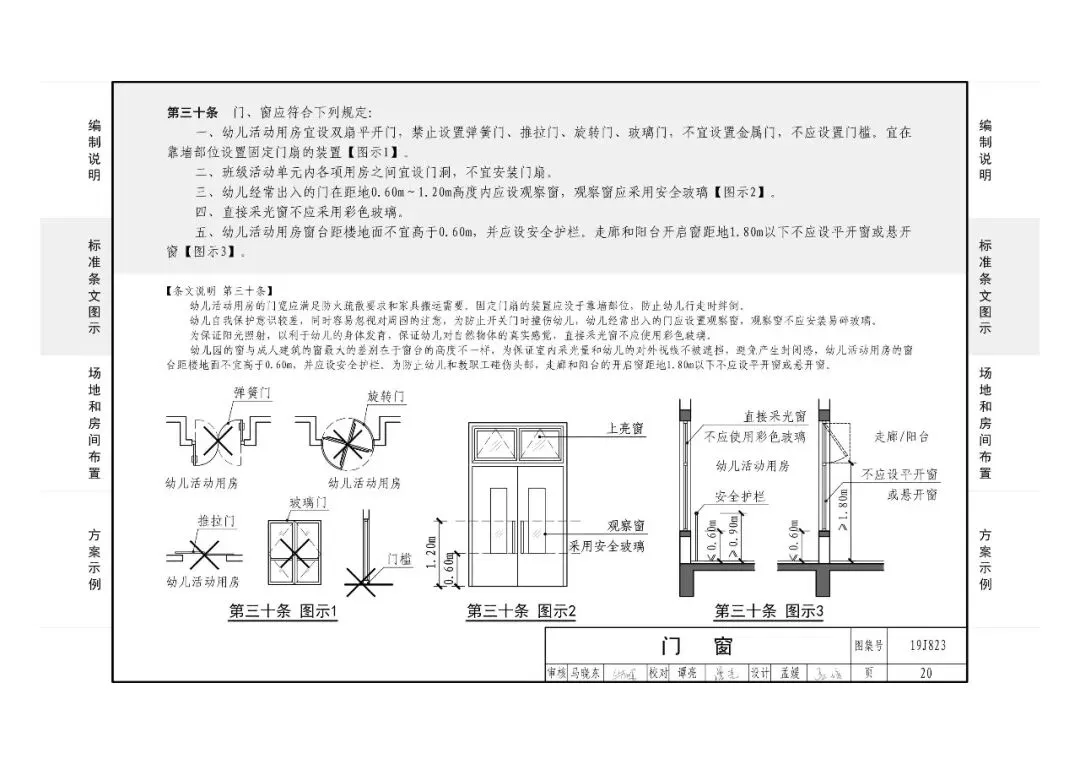

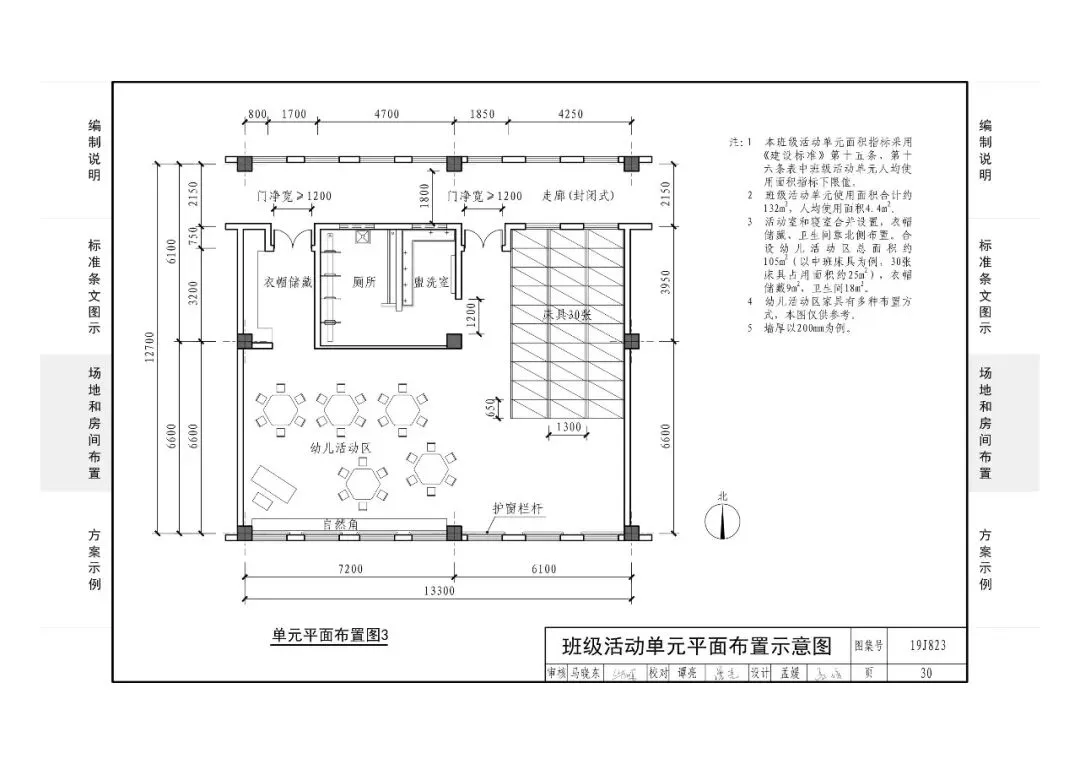

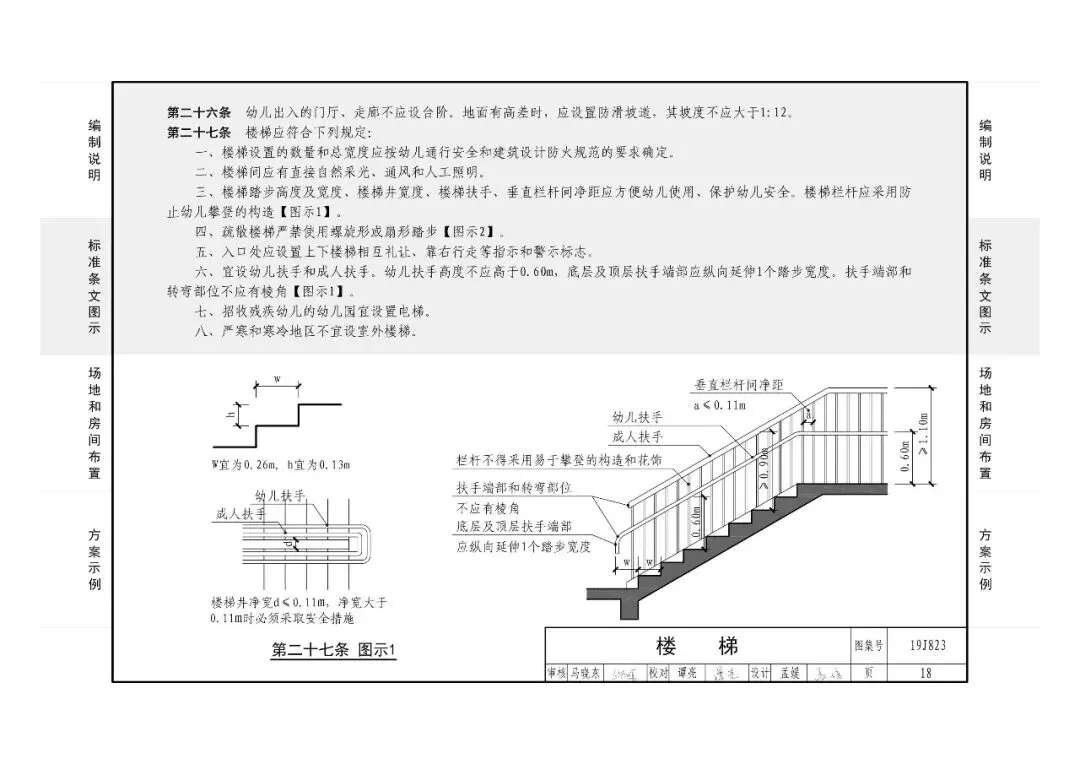

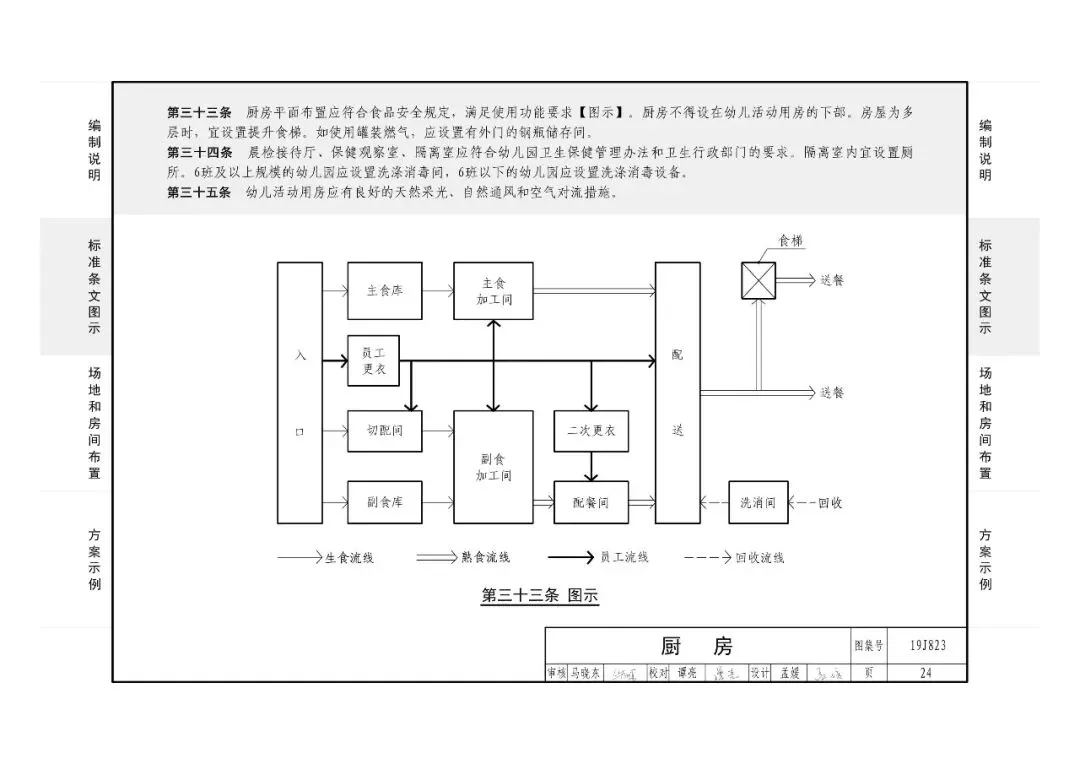

场地和房间布置部分给出园区室外场地平面布置示意图、班级活动单元平面布置示意图、幼儿卫生间平面布置示意图以及保健观察室、隔离室、集中浴室平面布置示意图；房间与构造章节还包括室内净高、走廊、楼梯、临空栏杆、门窗、墙面、幼儿卫生间、厨房、建筑设备安全措施及主要技术经济指标等内容。图集中除注明外，所注尺寸均为毫米。

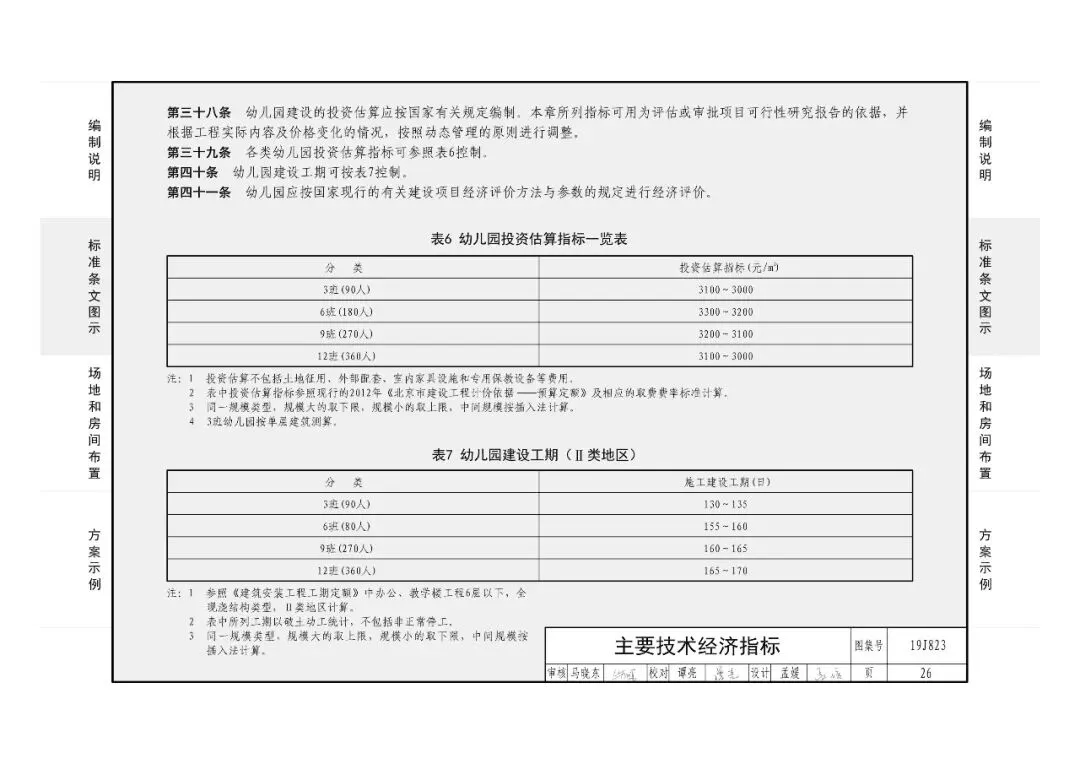

图集第一部分以蓝底展示《建设标准》原文及主要条文图示，白底部分为图示内容及条文说明，是对《建设标准》条文的进一步表达和解释。该图集适用于幼儿园新建项目，改建和扩建项目可参照执行，是编制、评估和审批幼儿园建设项目建议书、可行性研究报告的依据，也是审查项目工程设计和监督检查工程项目建设全过程的重要尺度，可供全国幼儿园建设项目的规划设计、建设管理和工程验收参考使用。
