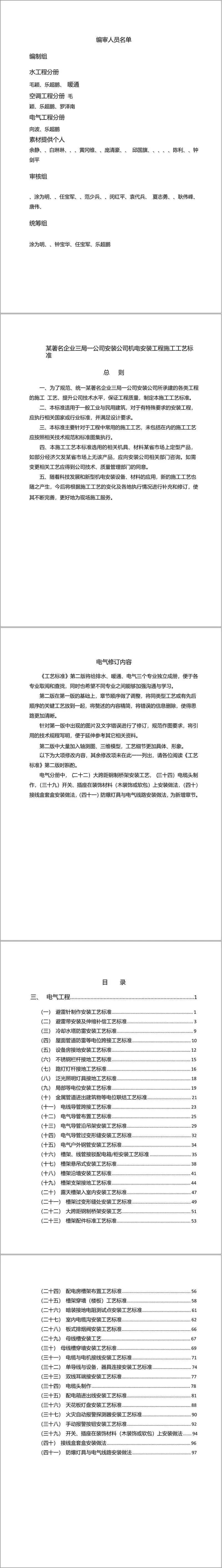

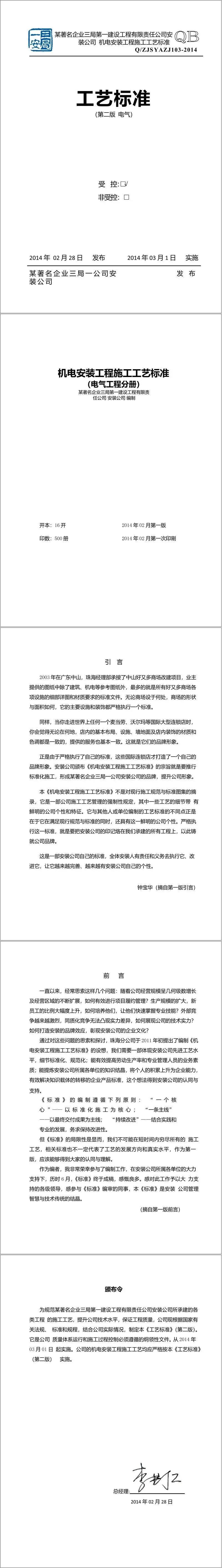

这份《机电安装工程施工工艺标准（电气工程分册）》，编号为 Q/ZJS YAZJ103-2014，是中建三局一公司安装公司结合自身多年施工经验编制的企业内部强制性工艺文件，于2014年3月1日起实施。它不是对国标和规范简单的摘抄，而是在满足国家现行规范基础上，融入了企业鲜明个性的细部做法——目的是推行标准化施工，让"安装公司的印记"烙在每一个承建工程上，最终形成企业品牌。全书共含四十一项电气专业施工工艺，涵盖防雷接地、线管桥架、变配电辅助、末端设备安装及防爆专项五大板块，以下按工艺逻辑逐一解读其核心要点。
一、防雷与接地系统工艺

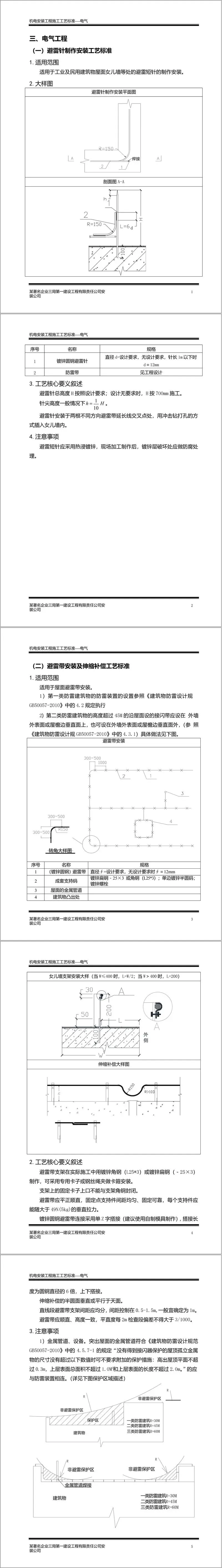

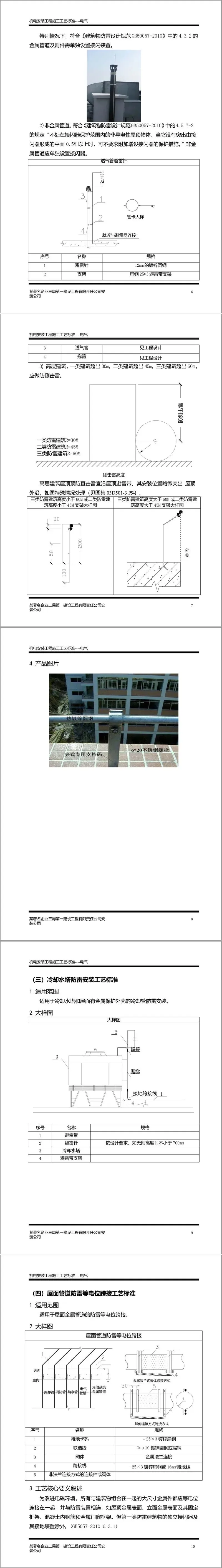

（一）避雷针制作安装：屋面女儿墙避雷短针采用热浸镀锌圆钢现场加工，设计无要求时限高700mm，针尖高度为总高的1/10，安装于不同方向避雷带延长线交叉点，打入女儿墙内，镀锌层破损处需补做防腐。

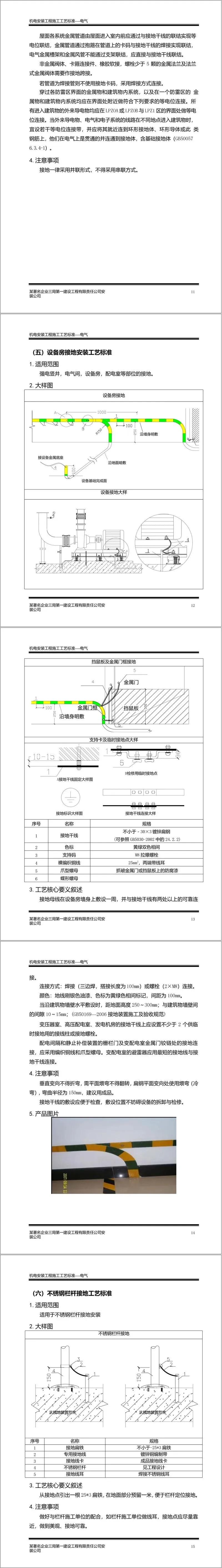

（二）避雷带安装及伸缩补偿：避雷带支架用L25×3镀锌角钢或－25×3镀锌扁钢制作，卡子不封闭角钢上口；圆钢搭接采用单Z字搭接，长度为圆钢直径6倍且上下搭接；直线段支架均分间距宜为1m（范围0.5～1.5m），每2m平直度偏差不大于3‰；过伸缩缝设半圆弧补偿器，半圆面垂直或平行天面。突出屋面金属管道符合GB50057规定时需与避雷带连通，非金属物体未处于接闪保护范围内须单独设接闪器，一/二/三类防雷高层建筑分别自30m/45m/60m起做防侧击雷。
（三）冷却水塔防雷安装：带金属保护外壳的冷却水塔及冷却管需与屋面防雷装置可靠连接。
（四）屋面管道防雷等电位跨接：屋面大尺寸金属件（金属表面、风管槽架、门窗框架等）均与防雷装置等电位联结；非金属阀体、橡胶软接、少于5颗螺栓的法兰需做接地跨接；焊接钢管用焊接，其余用抱箍卡码连接；严禁串联接地，必须并联。

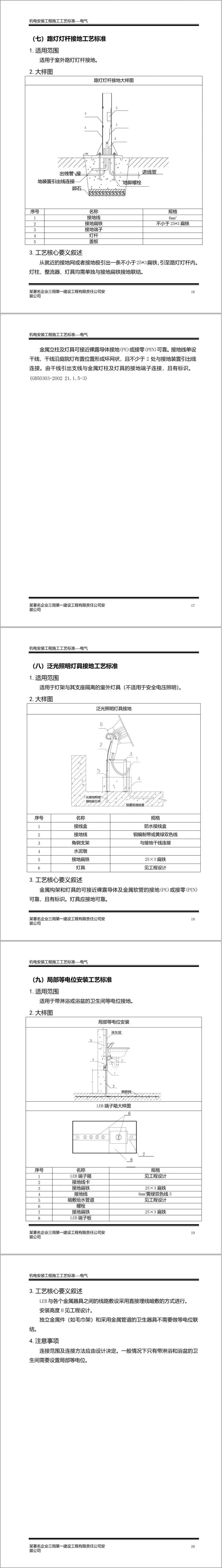

（五）设备房接地安装：接地干线（不小于－30×3镀锌扁钢）沿设备房墙身敷设一圈，与接地装置两处以上连接，焊接搭接长度100mm或2×M8螺栓连接；刷银色漆，黄绿相间100mm色标；距地250～300mm，离墙10～15mm；变压器室、配电室接地干线上设不少于2个临时接地螺栓；变配电栅栏门及金属门铰链处用编织铜线及爪型螺母跨接。
（六）不锈钢栏杆接地：由接地点引出25×3扁钢，地面预留1m与栏杆可靠连接，线耳尽量靠近接地点。
（七）路灯灯杆接地：就近引不小于25×3扁钢至灯杆内，灯柱、整流器、灯具分别与此扁钢联结；庭院灯接地干线成环网，不少于2处与接地装置连接。
（八）泛光照明灯具接地：室外隔离安装的金属灯架及灯具可接近裸露导体可靠接PE线并标识。
（九）局部等电位（LEB）安装：带淋浴或浴盆的卫生间设LEB，与金属器具间暗敷连接，独立金属件（毛巾架）及金属管道卫生器具一般不重复联结。
（十）金属管道进出建筑物等电位联结：入户金属管道就近与LEB或接地干线联结，接触面除漆；煤气管道入户前物理断接，断开两端分别等电位联结并跨接火花放电间隙；发电机燃油管道各配件均需跨接。
二、电线导管与桥架（槽架）安装工艺
（十一）电线导管跨接：紧定式快速接头装配的金属导管不需另加跨接线；丝扣/卡压连接导管两路线跨接共用一只线耳压接，不得串接；软管两端金属导管与设备外壳跨接地线并绑扎固定。
（十二）电气导管布置（明装）：建议强电线管喷绿色、弱电白色；照明用金属软管≤1200mm，动力≤800mm；终端、弯头中点、柜箱盘边缘150～500mm内设固定码，中间按规范设码；并列导管固定码品字形布置；明装线盒86×86、深40mm，不用敲落孔密封，一律用离墙码，软管进出盒加锁母。
（十三）电气导管沿吊架安装：有吊顶时采用角钢吊具或托架，底漆红丹面漆银粉；镀锌及壁厚＜2mm钢管不得套管熔焊连接，内外壁防腐。
（十四）电气导管过变形缝：明配用补偿盒A形式，暗配用B形式；过线盒可视区域用明装盒，不可视用镀锌敲落孔盒；金属软管侧面出线，接地跨接软线两端压接线耳。
（十五）电气户外钢管安装：用防水过线盒；支架宽≤250mm用A形式，＞250mm用B形式；水泥护墩高完成面200～250mm，顶部小锥坡便于泄水。
（十六）槽架、线管接驳配电箱/柜：进出线口加绝缘板，全电线用方孔绝缘板，电线+电缆混合用圆方组合孔绝缘板，全电缆直接在箱顶开圆孔配专用电缆接头进箱。
（十七）槽架悬吊式安装：支吊架间距宜1500mm；首末端、转角/三通、直线每30m设刚性支架；走廊并排槽架一侧预留≥300mm检修空间；全长不少于2处与PE干线连接，镀锌槽架连接板两端各不少于2个防松螺帽/垫圈可不跨接地线。
（十八）槽架沿墙安装：垂直安装槽宽＜300用40×4扁钢支架，≥300用40×4角钢；水平安装W≤200用30×3角钢，200＜W≤400用40×4角钢，多槽共用支架按总宽核算。
（十九）槽架支架接地：槽架与支架均镀锌时间端各≥2套防松镀锌螺栓连接；任一非镀锌件时采用软铜线跨接支架与槽架专用接地螺栓。
（二十）露天槽架入室内：Z形弯槽盖连续，伸入或伸出弯位＞100mm；进入室内前做向外坡度并设泄水孔。
（二十一）槽架过变形缝：槽本体断开，槽盖独立安装（长300mm）作伸缩补偿。
（二十二）大跨距钢制桥架安装：可定制6～12m长，侧底板压筋加强；支架间距＞3m按厂家参数控制挠度；直线＞30m设伸缩节；连接螺栓镀锌，接地用≥4mm²铜编织线。
（二十三）槽架配件标准：优先用成品配件，自制加工尺寸同厂标，金属板连接宜焊接；翻弯角度依最大电缆直径控制（＜70mm时不大于30°，≤50mm时不大于45°）；L≥10D－W/2满足弯曲半径；接缝内外侧刷防锈及面漆。
（二十四）配电房槽架布置：上出/上进线形式，整齐牢固、少交叉，预留备用空间便于检修。
（二十五）槽架穿墙（楼板）：缝隙填防火堵料/防火包，电缆井、管道井按建筑高度每2～3层或每层做防火分隔，穿墙套管镀锌板或δ≥2mm钢板，楼板孔边设混凝土挡水圈。
三、电缆、母线及设备接线工艺
（二十六）暗装接地电阻测试点：不锈钢测试箱带接地及公司标识，联结螺栓热浸镀锌，螺母用蝶形螺母。
（二十七）室内电缆沟安装：支架一般用≥40×4角钢焊接，间距1～1.5m；同侧多层支架高压→低压→强控→弱信"由上而下"排列（35kV以上或满足弯曲半径要求时可自下而上）；同层重要回路工作与备用电缆分置不同层支架；沟内分段设阻火墙，敷完及时清杂物盖盖板。
（二十八）板式排烟阀安装（电气配合部分）：关注阀体接线及模块安装配合。
（二十九）母线槽安装：外壳与托架材质不同时加绝缘板隔离；垂直安装用厂家配套弹簧支架，吊架间距钢混结构1200mm；软母线用于母线间及母线与变压器连接；扭矩螺栓按规定力矩拧断螺栓头。
（三十）母线槽穿墙安装：参照槽架穿墙（楼板）工艺执行，选用CCC认证产品。
（三十一）电缆与电机接线：铠装电缆用铜电缆固定头，其余用塑料固定头；引下部分用镀锌管或引下桥架，电机接线盒宜开口向下；支架通过跨接线与接地干（支）线连接。
（三十二）单导线与设备、器具连接：10mm²及以下单股铜/铝芯线直接连接端子；2.5mm²及以下多股铜芯线拧紧搪锡或压端子后连接；＞2.5mm²多股铜/铝芯及多股铝芯线焊接或压端子后连接；"手拉手"中间接头可用安全型压线帽压接。
（三十三）双线耳端接安装：两线耳与同一端子连接时采用"三明治"方式夹于铜排两侧，同处端子不超两个线耳，螺栓拧紧。
（三十四）电缆头制作（0.6/1kV及以下）：摇测绝缘≥10MΩ；剥护套填胶，热缩分支手套；芯线剥出接线鼻深度＋5mm，涂电力复合脂压接≥2道；填胶后热缩管护套均匀加热收缩；相序正确，螺栓由下向上或由内向外穿，平垫弹垫齐全。
（三十五）配电箱进出线安装：挂式箱底口距地暗装1.5m、明装1.2m，同类盘高度偏差≤10mm；母线按相色涂色（A黄/B绿/C红/N淡蓝/PE黄绿双色）；门板设透明文件袋放系统图；N与PE分别设汇流排，不绞接；电缆头安装在箱体上而非箱内；二次线用多股软铜线并标识；订货时明确尺寸、布置图、进出线方式、防护等级及防水要求。
四、末端装置及特殊环境安装工艺
（三十六）天花板灯盘安装：用φ6羊眼螺栓与螺帽压紧灯盘，楼板用羊眼螺丝加膨胀管固定，灯盘自重不压在天花板上，紧贴天花横竖成线，金属软管≤1200mm。
（三十七）火灾自动报警探测器安装：底座螺钉孔距45～75mm，金属软管≤2m；探测器顺时针旋入底座至"咔嚓"锁紧；底座穿线孔用密封膏封堵；调试前方可装探测器，正式投用后方可拆除防尘罩。
（三十八）手动报警按钮安装：底壳孔距约65mm，穿线接端子后插回按钮；装前断电确认极性；消火栓内带指示灯时需设独立隔舱。
（三十九）开关插座在木装饰或软包上安装：开关插座与装饰面间加石棉布等阻燃隔热垫，木槽板需经阻燃处理。
（四十）接线盒套盒安装做法：原接线盒埋入深度超过15mm时加套盒，套盒与底盒电焊固定并做好防腐。
（四十一）防爆灯具与电气线路安装：防爆区用低压流体镀锌钢管，螺纹连接涂电力复合脂，DN25以下≥5扣、DN32以上≥6扣，1区用锁母压紧；多余通孔用原封堵件堵死不与大气相通；灯具防爆标志、防护等级及温度组别与爆炸环境适配，灯具及开关外壳完整无损伤，不替代非防爆配件。
总体来看，这套标准把国家规范"落地"到了每道具体工序——从材料规格、尺寸数值、连接方式到成品观感均有量化要求，兼具可操作性与创优指导价值，现场施工及质量管理均可直接引用。
