【免费下载】T∕ZEDA 003-2022 螺锁式连接预应力混凝土异型空心方桩技术规程

   T∕ZEDA 003-2022 螺锁式连接预应力混凝土异型空心方桩技术规程，为浙江省勘察设计行业协会发布的团体标准，2022 年 12 月 9 日实施，专门规范螺锁机械锁扣接桩的预应力混凝土异型空心方桩，包含普通异型空心方桩与异型复合空心方桩，适用于静压、锤击成桩，可用于抗压、抗拔及水平受荷桩基工程，是国内针对螺锁机械接桩预制桩的专项规程。

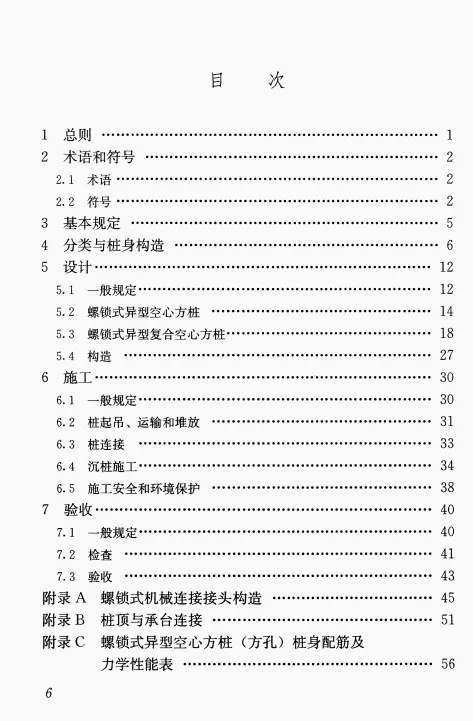

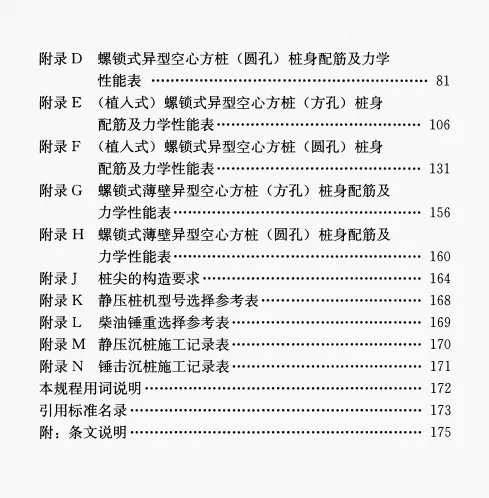

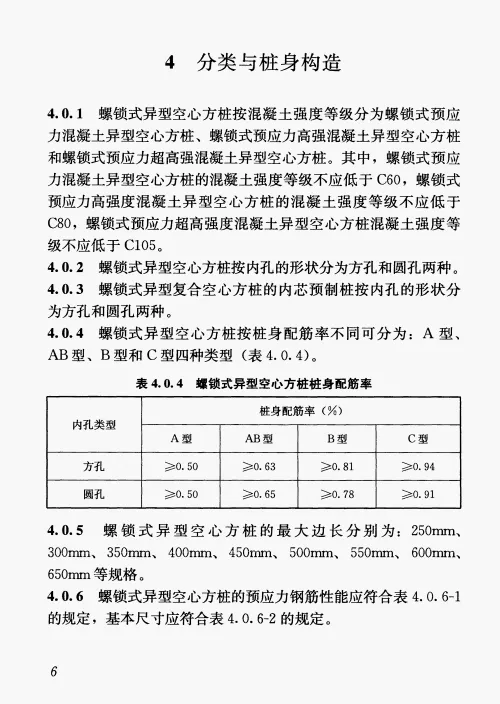

  该桩最大特点是取消传统预制桩端板焊接工艺，依靠螺锁锁扣结构与连接钢筋实现上下节桩机械咬合传力，大幅缩短接桩作业时间。规程共 7 章及附录，覆盖桩型分类构造、桩基设计、工厂生产、现场沉桩施工、质量验收全流程，附录给出螺锁接头性能试验方法。

  设计章节对桩身、螺锁接头、桩‑承台连接作出系统规定，螺锁接头是桩基关键受力部位，必须具备完整型式检验报告，同时满足抗压、抗拔、抗弯综合受力要求；单桩承载力应以现场静载荷试验为准，抗拔桩基必须复核接头抗拔承载力；接头布置宜避开土层交界面及地震塑性区域。

  生产部分管控桩身混凝土、预应力钢筋以及螺锁锁扣加工精度；施工章节明确起吊堆放、沉桩、机械对接接桩整套工艺，螺锁式接头无需现场焊接，对接时检查锁扣完好，保证对位锁紧，严禁强行锤击纠偏。质量验收明确成品进场核查锁扣外观尺寸缺陷，采用低应变开展桩身完整性检测，接头不执行焊缝探伤，依靠型式检验、静载试验进行控制。
