免费下载 | 支管直接焊于主管的补强计算书支管直接焊于主管补强计算数据表（GB/T20801.1版） 编制依据：GB/T20801.1-2025 等面积补强法； 适用范围：主管直接开孔焊接无缝支管 文件包含：参数录入、自动计算、打印计算书、国标案例对照 之前写过一个文章，收藏 | 管道开孔补强到底要不要算？90%的设计都纠结过，但没有给出具体的表格，这次在已有基础上做了一个计算表格。各位在看看。有没有错误的地方，查缺补漏，一起完善。

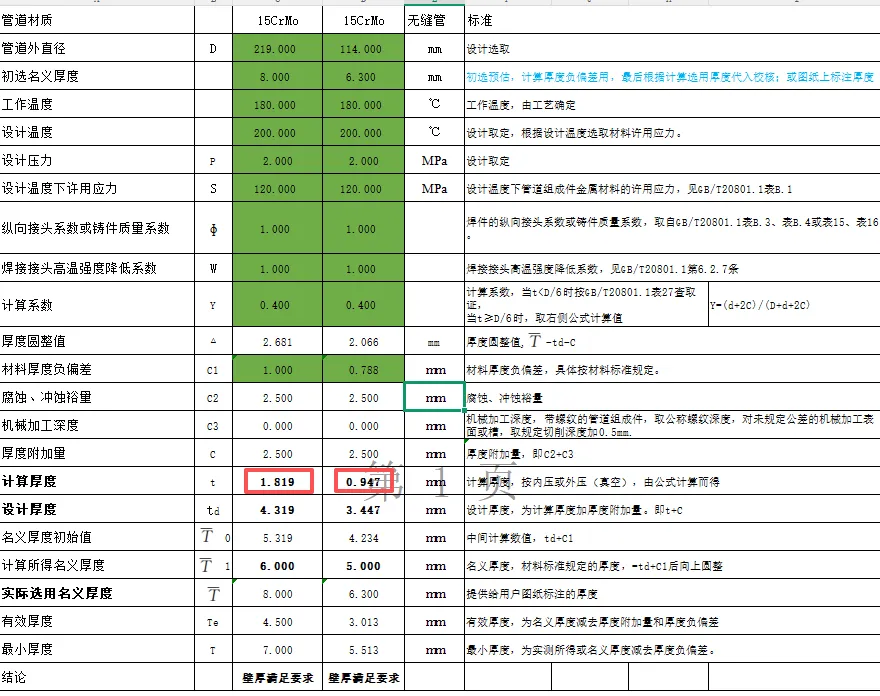

使用表格技术壁厚数值和案例教程计算出壁厚数值做个对比：主管1.819mm,支管0.947mm。

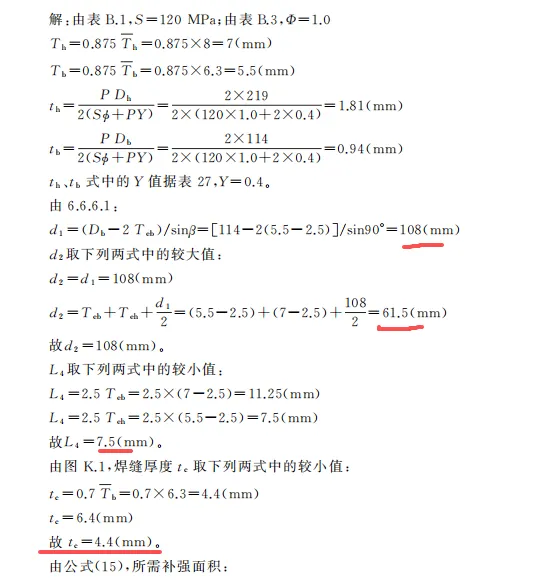

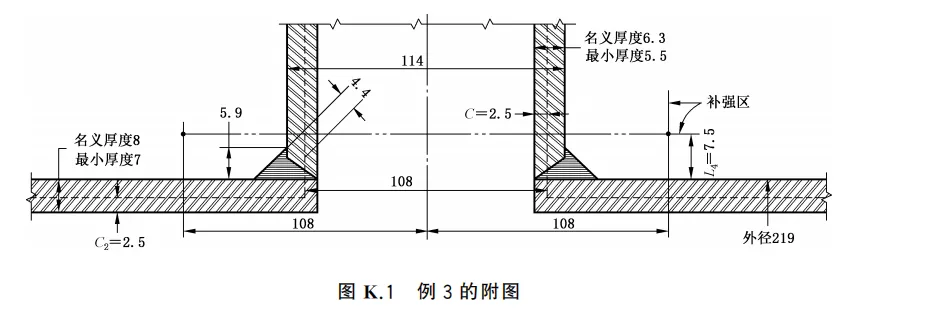

以下面这个为例：外 径 Dh =219 mm、壁 厚Th =8 mm 的 油 品 主 管 上 有 一 垂 直 支 管,支 管 外 径 Db =114 mm,壁 厚Tb =6.3mm,主管和支管材料都是15CrMo无缝钢管,见图 K.1,设计压力P=2 MPa,设计温度t=200 ℃,接管处填角焊缝符合7.4.8和图23a)规定的最小尺寸要求,取腐蚀裕量C2=2.5mm。试问该管件是否需要另加补强?

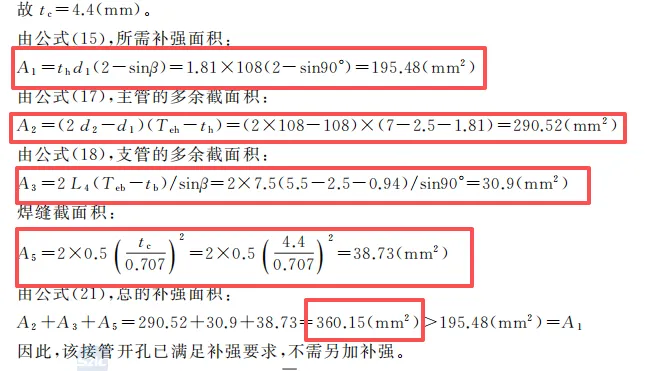

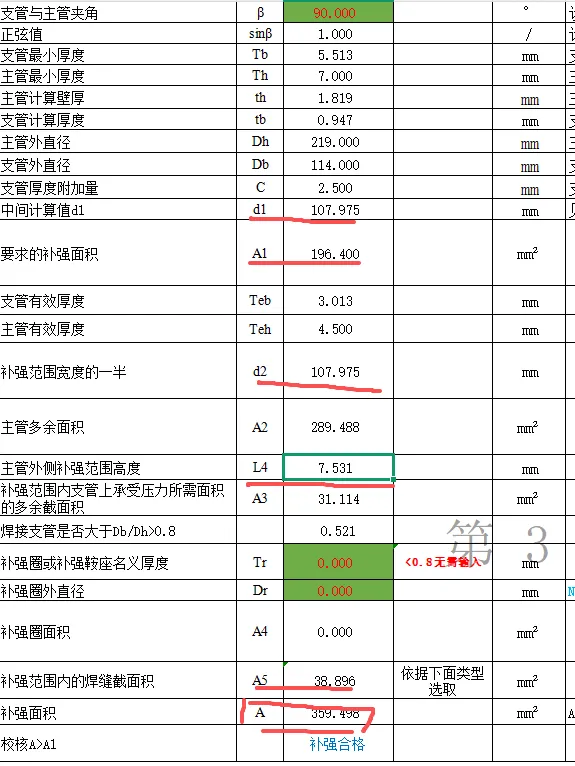

其中A4=0,算出补强合格，故不需要补强圈。关于A5焊缝截面积的计算结果，
表格有不对的地方大家下载后在优化修改一下，因为数据处理有的差浮点，规范上取值小数点不一致，但大致的结果一致。
主管开孔焊接支管会削减压壁承载截面，环向、轴向应力集中系数上升，等面积补强核心准则为开孔削减多少金属截面积，就在有效补强区域补足同等有效金属面积，是国内压力管道、石化管道通用强制校核方法。

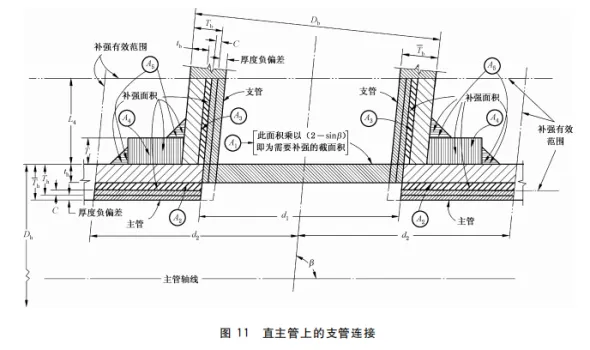

可利用补强金属分为三部分： 主管名义壁厚扣除计算厚度、腐蚀 / 负偏差后的富余金属面积； 支管伸入补强有效区的富余壁厚金属面积； 支管与主管连接全焊透角焊缝有效截面积。 三者相加总面积≥开孔所需补强面积 A₀，方可判定无需增设补强圈；反之必须配套补强圈、加厚主管短节或更换锻制支管座。

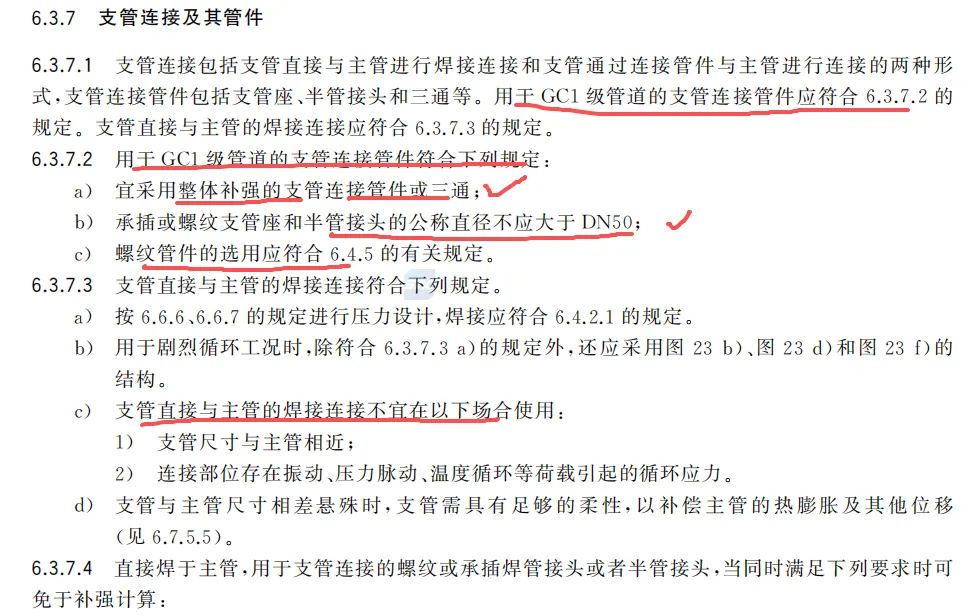

GC1级管道很少用补强圈的形式。工程默认采用整体管件形式。

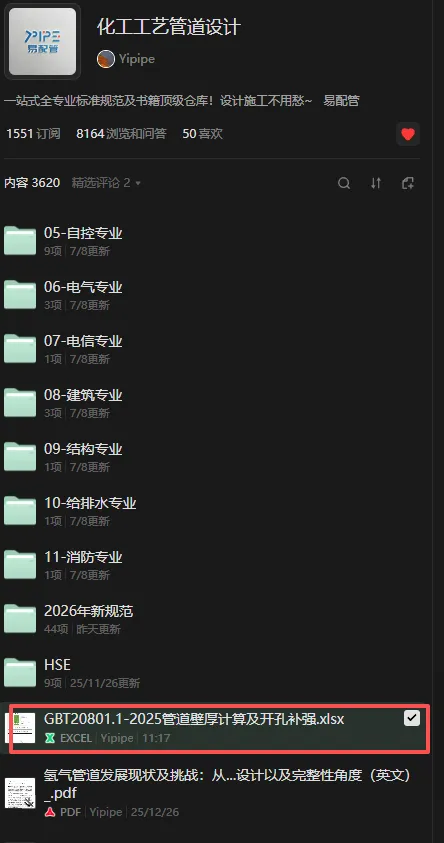

关于表格下载可以在知识库下载。GBT20801.1-2025管道壁厚计算及开孔补强.xlsx
链接: //pan.baidu.com/s/1b8v_cIMFA3IKnWqRgNO71Q?pwd=pipe 提取码: pipe（自行不全前面的https）
