【免费下载】04J114-2 石膏砌块内隔墙丨高清无水印

做建筑施工图，轻质内隔墙节点总容易踩坑：板底与砌块墙怎么连接？门窗洞口过梁、变形缝构造怎么做？卫生洁具、附墙重物固定怎么保证安全？这些细节处理不好，现场返工率直接翻倍。

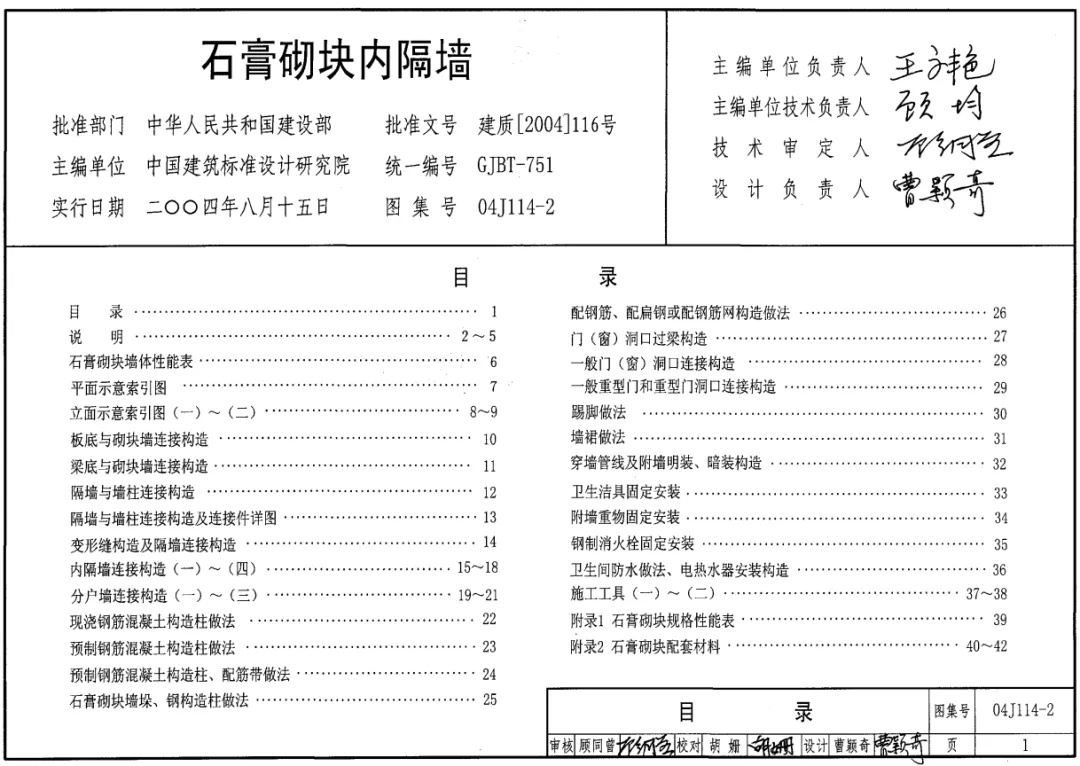

今天给同行们安利一本实用的标准图集——04J114-2《石膏砌块内隔墙》，由中国建筑标准设计研究院主编，是住建部批准的行业通用参考。

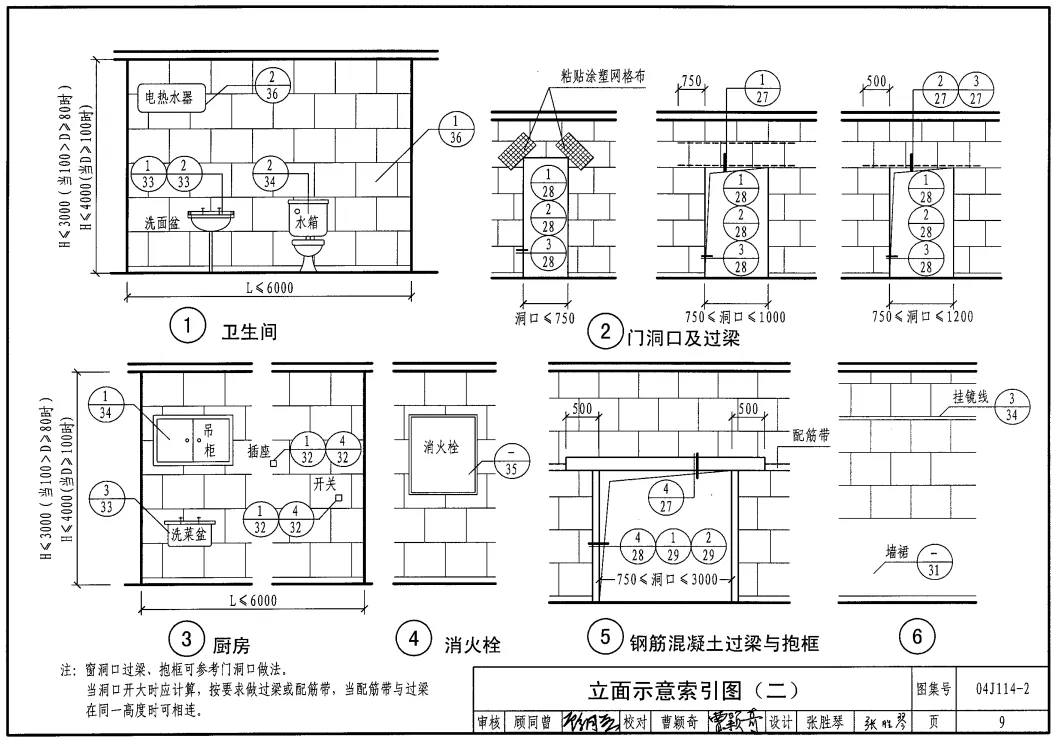

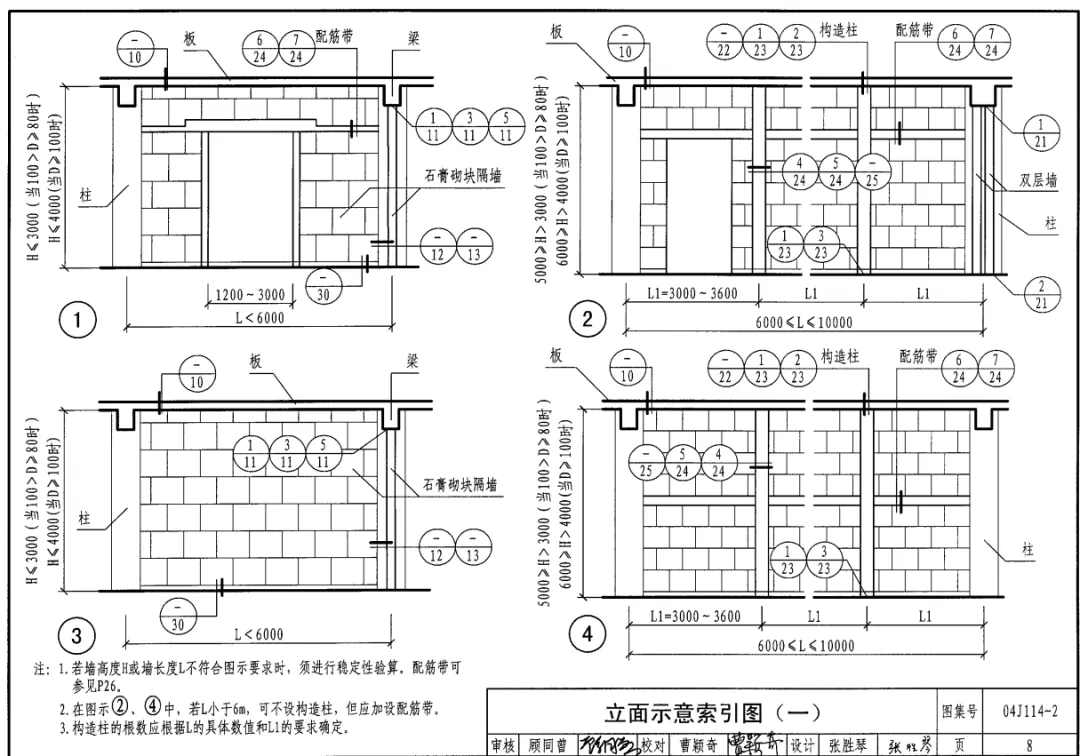

这本图集把石膏砌块内隔墙的全流程构造都拆解清楚了：从墙体性能表、平面立面索引，到墙与梁柱墙柱的连接构造、变形缝做法；从分户墙连接、构造柱做法，到门窗洞口过梁、踢脚墙裙处理；从穿墙管线安装、卫生洁具固定，到卫生间防水、电热水器安装，甚至施工工具和配套材料规格都有完整参考。

它不只是图纸集合，更是一套成熟的石膏砌块内隔墙施工解决方案，帮你快速规范节点做法，减少现场沟通成本，避免因构造不清导致的返工隐患。

做施工图，好的图集就是底气。这本经过行业验证的标准图集，值得每个建筑施工图设计师收入素材库。
