道路里程桩号标注(附免费下载)
- 2026-09-23 20:42:14

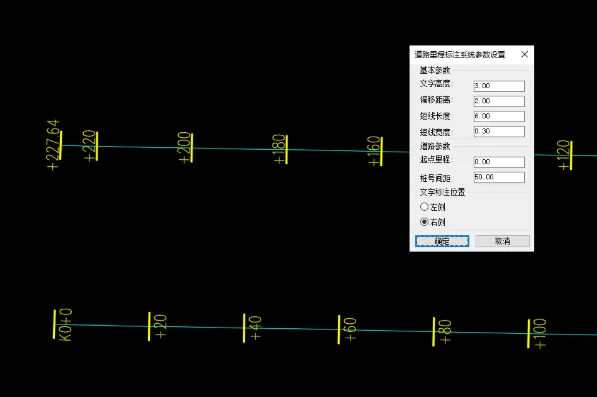

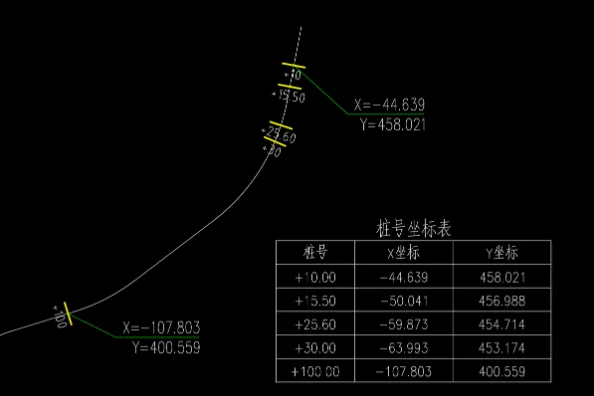

道路里程桩号标注(附免费下载)模仿鸿业市政道路的标桩号功能，利用元宝生成初版，但不支持圆弧，计算带弧多段线时总是计算错误，后利用deepseek进行完善，现在可以支持由直线和圆弧形成的多段线。程序功能： 1、命令rz，标注里程，只支持多段线，不支持直线，需要转为多段线，可用于1000m以内线段，超过1000m后，桩号不会显示K1+，还是显示百位桩号。2、可以设置字高，文字与桩号线的距离，桩号线的长度、线宽。3、可以指定起点位置（点击图中起点位置附近即可），设置起点里程，桩号间距，非整桩时显示两位小数。4、生成的文字和短线在不同的新图层。效果如图。5、可以添加任意桩号，命令 jzh，可以输入桩号，也可以图面点取位置，但文字位置显示有问题，需要手工调整。6、可以提取桩号坐标，命令 tzb，选择道路线，指定起点方向，即可生成表格，生成的X和Y坐标已互换。配合本程序的里程标注使用比较好，也可以单独使用，但桩号短线需要在指定图层。
永久下载地址：https://www.celiang.net/30452.html
