一、概述：

大型的商场超市人员流动比较频繁，商家为了方便顾客购买，通常都采用开放式柜台，顾客可以自由的选购商品。这种方式无疑会给顾客带来了极大的方便，并且售货员与顾客之间更容易沟通，但随之而来的是，这也给犯罪分子提供了可成之机，单靠以往的人防已远远不能满足要求，尤其在商场下班以后，商场内大量的商品更是犯罪分子主要攻击的目标。因此，利用现代的高科技技术手段，组成全方位防范系统是十分必要的。

在商场内安装闭路电视监控系统，不仅可以看到顾客的购物情况，还可以提早发现犯罪分子，并可打开录像机进行录像，以作为证据，对那些有不良企图的人们也起到一定的威慑作用。尤其在收银台上方装一部摄像机，不仅可以观察顾客付款情况，还可以监督收款人员的工作情况，杜绝财务上面的漏洞。

闭路监控系统要尽量能够覆盖整个商场，商场内所有人员的活动情况都可尽收眼底。摄像机尽量用彩色的，以提供较好的画面质量，外观最好选择半球型防护罩，这样不但具有隐蔽性，美观大方，又不破坏商场内的整体布局。

二、设计方案依据和指导思想

1、 设计依据：

甲方对工程的具体要求

GA/T75-94 安全防范工程程序与要求

GA/T74-94 安全防范系统通用图形符号

GB50198-94 民用闭路监控电视系统工程设计规范

GA/T 70-94 电视监控工程费用概预算编制办法

GB12663-90 防盗报警控制器通用技术条件

2、设计指导思想

☆  性能、功能先进

设备选型要保证技术领先，性能可靠，操作简便、实用，维护简单，性能价格比最优，并留有扩展余地。设备均采用目前领先技术和生产工艺制造。

☆  操作简单实用

实行人防、技防相结合，采用高科技手段，进行智能化设计，尽量减少系统操作的复杂性。

☆  外观效果美观

 前端装置安装均考虑安全性、隐蔽性及美观性。

三、电视监控系统总体功能概述

根据前端安装监控点的具体情况，可灵活的组合控制室内的设备。如前端没有云台和变焦镜头，可以不加矩阵主机，而用切换器或分割器即可。

彩色定焦镜头摄像机安装在商场购物收银结算台及出入口上方，对商场内顾客进出及购物结算情况进行定位监视，同时可实时监视收银员工作。彩色16倍变焦镜头一体化摄像机安装在商场商品货架区域的上方，对商场的自助购物情况进行全方位动态实时监视。

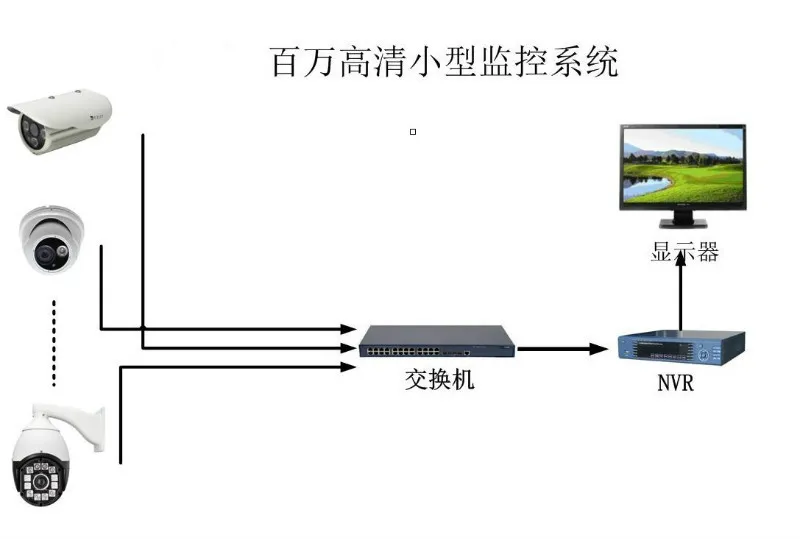

控制室采用一台交换机将所有的网络摄像头汇聚再接入到NVR中，NVR通过VGA的视频线接到监视器上，通过控制NVR可以对图像进行任意的切换。

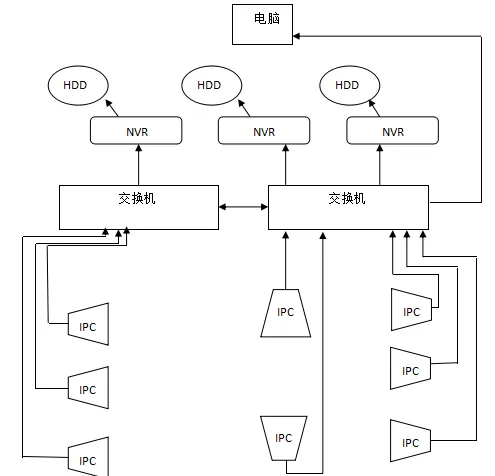

监控系统构架

四、器材选型

高清硬盘录像机（NVR）：高清网络硬盘录像机可接驳网络摄像机、网络视频服务器，支持百万像素高清网络视频的预览、存储与回放

 电脑、显示器：VGA高清接口，可实时浏览高清图像；

 摄像机：定焦摄像机采用大华的高解像数码彩色摄像机，1/3”CCD，650线，0.2Lux/F1.2，信噪比大于56dB，视频/直流双驱动自动光圈，电子快门开关，背光补偿开关，与其配套的镜头、云台、防护罩亦均选用大华出品的优质产品。　

交换机：采用2台24路的百兆电口交换机，能将图像实时传送到NVR中；

硬盘：采用20块2T的硬盘，保证图像能存储20天以上，方便随时调取录像　
