1 弱电施工图深度要求

1.1 技术深度要求

（1）明确有哪些弱电系统，各系统要实现哪些功能，以设计说明及系统图体现；

（2）明确各系统设备厂家、技术指标、技术类型，以设备材料表及系统图体现；

（3）明确各子系统的点位数量、布置和弱电井、控制室位置，以平面图体现；

（4）明确公共区域线槽规格路由，以平面图体现。预留孔洞，暗埋管路部分与给定图纸一致。

1.2 设计深度要求

《建设工程设计文件编制深度的规定》中规定了各专业施工图设计深度要求：

（1） 能据以编制施工图预算；

（2） 能据以安排材料、设计订货和非标准设备的制作；

（3） 能据以进行施工和安装；

（4） 能够据以进行商务报价；

（5） 能据以进行工程验收。

对于弱电专业，上述要求只能在深化施工图设计阶段达到。该阶段设计图纸内容及深度详述如下：

（1） 图纸目录：标明序号、图纸内容、图号、图幅。

（2） 设计说明及图例：设计说明按各弱电子系统分别叙述。应说明设计的依据（原建筑设计单位的施工图和招投标文件）、遵循的标准，各子系统功能及配置概况、各子系统施工要求、设备材料安装高度、与各专业配合条件、各施工需注意的主要事项、接地保护内容，注明图纸中有关特殊图形、图例说明，对非标准设备的订货说明。应说明与中标文件中需求变更的部分设计内容、设计依据。

（3） 设备材料表：分系统罗列各系统的设备材料的选型规格、数量、品牌。

（4） 系统图：系统图分为线路连接系统图和设备连接系统图，表现系统原理、系统主要设备配置和构成、系统设备供电方式、系统设备分布楼层或区域、设备间管路和线缆的规格、系统逻辑及连接关系说明。对于楼宇自控系统（BA），还需表现所监控的机电设备的工艺流程及监控点设置、监控点的类型（AI、AO、DI、DO）及供电等级、控制器的划分、相关的机电设备和电气控制箱编号等。

（5） 平面布置图：分层表现该层上弱电的相关内容：

n 相关设备的位置、标高、安装方式；

n 线槽和管路的规格、走向、标高和敷设方式；

n 线缆的规格、走向；

n 弱电井的位置及井内设备材料布置示意；

n 控制室（弱电机房）的位置。

（6）弱电井、控制室布置平面、剖面图：表现弱电井内的设备、线槽、管路的布置，控制室内的操作台、显示屏、工作人员衣物柜的布置。明确弱电井内的电源要求、控制室内的装修要求和电源要求。由于弱电井内还有消防系统的设备，井内布置时，需业主、监理、消防等相关方协商确定。

（7） 室外管线图：标明室外弱电管线的敷设方式、埋设深度、线路坐标、架空线路高度、杆型、各种管线的规格型号，与其他管线平行和交叉的坐标、标高，与城市或园区管网的衔接位置。

（8） 设备连接系统图：各系统外接线量复杂的设备需提供接线图，如多媒体会议系统的中控机、音视频矩阵、投影机、会议讨论发言系统、楼字自控系统（BA）的控制器、门禁管理系统的控制器、停车管理系统设备之间的连线、电视监控系统控制室内设备之间连线、电源设备之间的连线、公共广播系统控制室内设备之间连线等等。外接线简单的可注明参见设备说明书，如摄像机、扬声器等的接线。

（9） 电气接口图：表现楼宇自控系统（BA）与电气控制箱的接口方式。

（10） 安装大样图：表现机房内设备的安装位置和安装方式。

2 施工图制图指引细则

2.1 工作目标

n 规范化：有效提高设计图纸的质量；

n 标准化：提高深化设计的工作效率；

n 网络化：便于网络上规范化管理和成果的共享。

2.2 适用范围

n 本指引为公司CAD制图的统一规范。

n 为形成公司绘图表达的风格的统一，不提倡个人绘图表达风格。

n 深化设计制图的表达应清晰、完整、统一、美观。

2.3 制图规范

工程制图严格遵照国家有关制图规范制图，要求所有图面的表达方式均保持一致。

2.3.1 原建筑设计图整理

（1）必须是建筑设计单位的成品图；

（2）选定应删除的部分：

n 门窗尺寸及编号，以及墙厚、阳台、散水、伸缩缝、楼梯间等一些土建配置的局部尺寸；

n 按原图层分别打开删除，只留下重要柱线和各房间的尺寸；

（3）删除土建图中以粗重线条表示的设备配置，包括厨房、卫生间里的设备图块，以及空调、沙发、床柜、吧台等，均在删除之列；

（4）如果是建筑设计单位电气专业的图档，必须完全清除原图中的强弱电设备及所有电气管线，不能是仅仅关闭一部分图层，或者继续沿用建筑设计单位的图标点位；

（5）修改土建填充：包括剪力墙、柱等，达到不影响电气管线和标注线的效果；

（6）楼梯间的阶梯线和上下箭头，在不影响弱电设备引出线和标注的前提下，可不动，如有影响可将其删除；

（7）土建图中的文字标注，表示各房间、厅堂以及空间的使用功能，应留下，但字体应小些，并移在空角处，不能和任何图形交叉重叠。其字体与全图的字体统一。

（8）公司在进行工程制图前，先指定专人进行原建筑设计图整理，统一弱电施工图的底图。

2.3.2 图纸目录

图纸目录参照下列顺序编制：

（1） 图纸封面

（2） 图纸目录

（3） 设计说明

（4） 附表（线路路由）/主要设备材料表

（5） 详图/大样图

（6） 分图：监控电视墙详图、监控杆详图、施工大样图（桥架安装、管线敷设、接地网等）；

（7） 设备连接系统图

（8） 平面布置图

2.3.3 制图阶段、图纸编号

（1）制图阶段划分：

初步设计、施工图设计、施工图修改、施工图修改1~n遍。

（2）图纸编号：(根据实际统一编号)

2.3.4 图纸幅面

图纸图幅采用A0、A1、A2、A3四种标准，以A1、A2图纸为主，一般情况A1为平面图；A2为系统图。一个工程所用的图纸，不宜多于两种幅面（目录及表格所用A4幅面、设计说明所用A0幅面除外）。

为了做到工程图基本统一，清晰简明，提高制图效率，满足设计、施工、存档的要求，关于图纸幅面大小的尺寸，国家制订了全国统一的标准：《房屋建筑制图统一标准》(GBJl～86)。该标准规定，图纸幅面的基本尺寸为5种，其代号分别为A0、A1、A2、A3、A4、各类尺寸大小。如表3—1所示。

表3-1

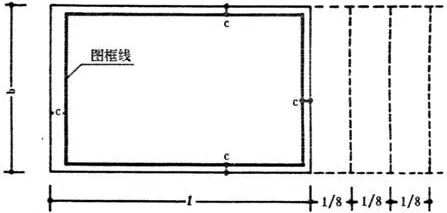

其图纸幅面如图3—2所示。

图3-2  图纸幅面

为了适应建筑物的具体情况，平面尺寸有时要适当放大，所以《标准》中又规定了图纸长边可以加长的尺寸。允许加长A0—A3号图纸的边长；加长部分的尺寸应为长边的1/8及其倍数。如图3—2所示。

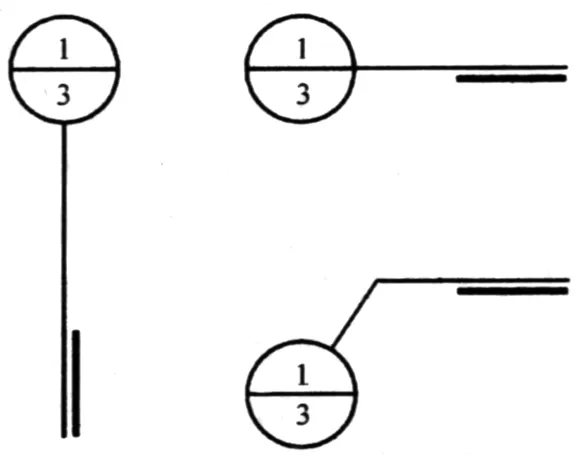

图4-19  局部剖面的索引符号

制图中的常见弊病：引出线没有对准索引符号的圆心；误把剖切位置线所在的一方当作剖视的方向。

就先分享到这里　共有42页　每一页都有图文详细制图解说。如果喜欢请下载完整版本。
