今天分享的网格画笔画图方法，课件源码下载方法见文章尾部分。

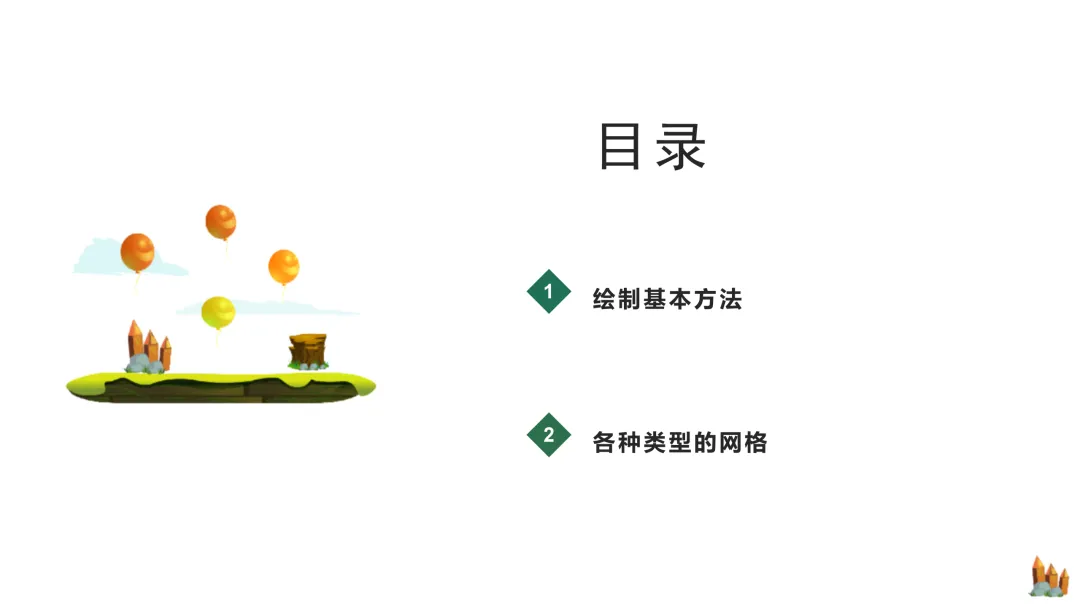

第一部分：《网格》

以掌握瞬间绘制的方法为核心教学目标，先讲解网格绘制的通用基本方法，再通过三个不同类型的网格实操案例，结合参数计算、编程思路和Scratch具体指令展开教学，内容层层递进，具体分点总结如下：

1. 教学目标与通用绘制基本方法

• 核心教学目标：让学习者掌握Scratch中网格的瞬间绘制的方法。

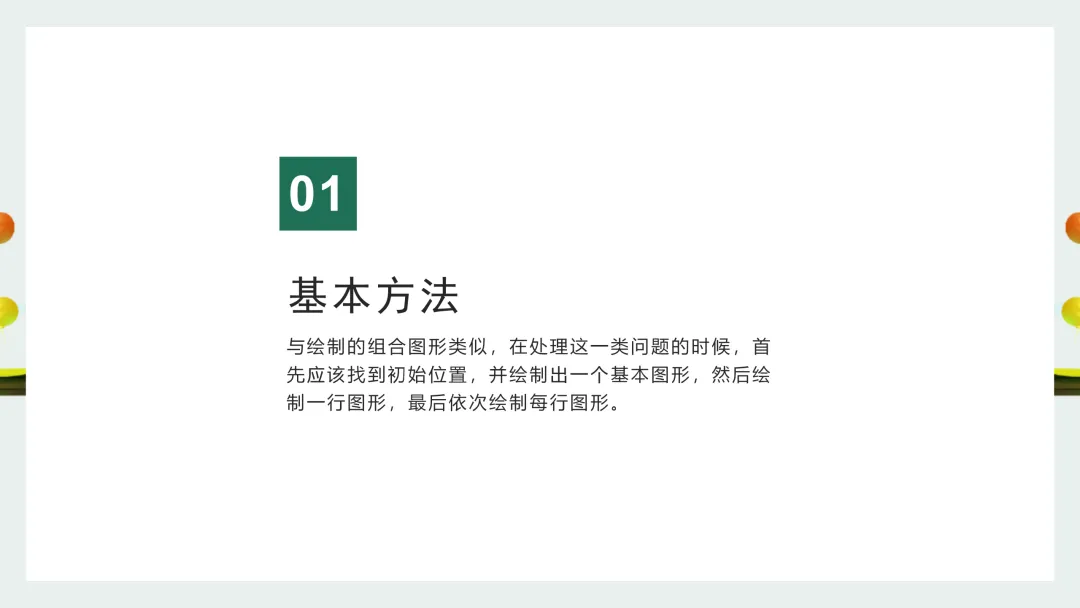

• 绘制基本方法：与组合图形绘制逻辑类似，遵循四步核心流程：第一步找准绘制的初始位置；第二步绘制出一个基本图形；第三步基于基本图形绘制完整的一行图形；第四步按照规律依次绘制每一行图形，最终形成完整网格。

2. 三大网格实操案例课件围绕三种不同类型的网格展开实操教学，每个案例均明确绘制要求、核心思路，并给出Scratch编程的关键参数和指令，具体信息如下表：

   网格类型	核心绘制要求	关键参数计算/设定	Scratch编程核心要点

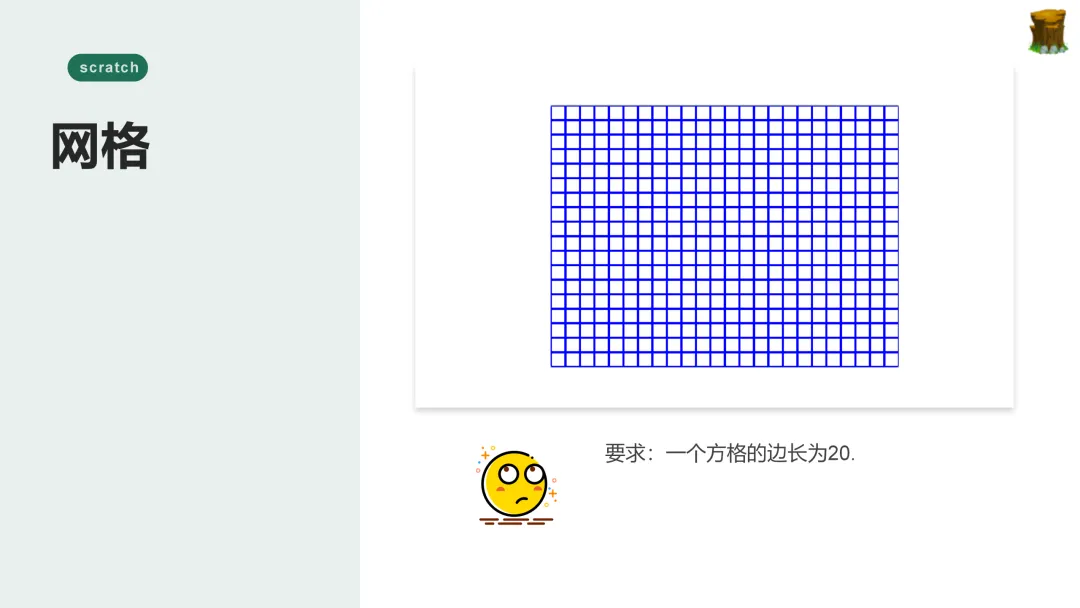

   方格网格	单个方格的边长为20	无额外计算，直接设定边长20	按通用四步基本方法绘制，搭配画笔、移动指令

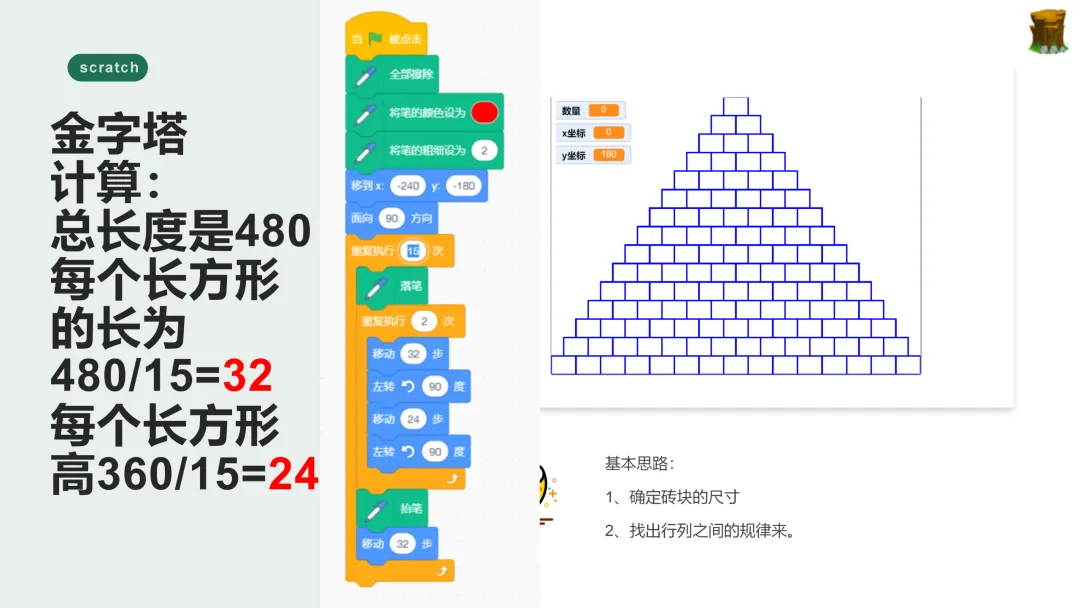

   金字塔网格	基于长方形绘制，找出行列规律	总长度480；长方形长=480/15=32；长方形高=360/15=24	绿旗点击后执行擦除、设画笔参数；移至初始坐标（x：-240，y：-180）；多次重复执行落笔、移动、旋转指令，抬笔后移动指定步数

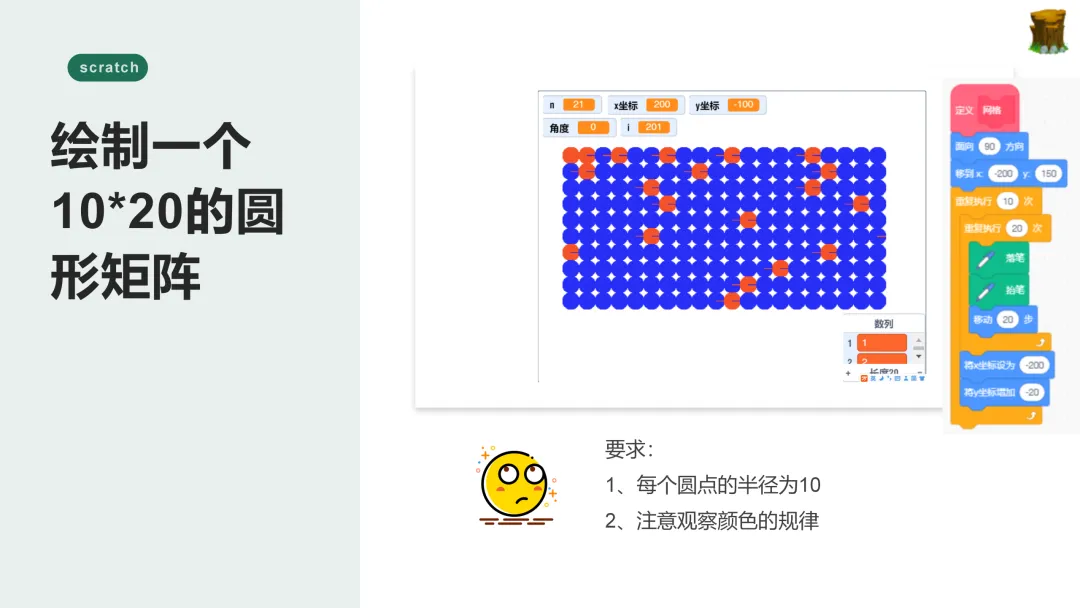

   10*20圆形矩阵	1.圆点半径为10；2.观察并遵循颜色规律	圆点半径固定10；矩阵规格10行20列	自定义网格积木；初始坐标（x：-200，y：150）；先重复20次绘制一行圆点，再重置x坐标、降低y坐标，重复10次完成矩阵；需结合颜色切换指令遵循颜色规律

3. 网格绘制的核心思路所有网格绘制的通用核心思路为两点：第一精准确定砖块/基本图形的尺寸，必要时通过计算得出具体参数；第二仔细观察、找出行列之间的排列规律，基于规律设置重复执行次数、坐标移动步长等编程参数。

4. Scratch编程通用操作绘制各类网格均需运用Scratch的基础编程指令，包括：全部擦除（初始化舞台）、设置画笔颜色/粗细、坐标移动（移到指定x/y坐标）、重复执行（按次数绘制行/列）、落笔/抬笔（控制画笔绘制状态）、旋转方向（调整绘制角度），部分案例还需自定义积木（如圆形矩阵的“网格”积木）。

关键问题

1. Scratch中绘制网格的通用基本方法是什么？与组合图形绘制逻辑类似，核心遵循四步流程：首先找到绘制的初始位置，然后绘制出一个基本图形，接着基于基本图形绘制完整的一行图形，最后按照行列规律依次绘制每一行图形，最终形成完整网格。

2. 金字塔网格绘制中，长方形的长和高是如何计算得出的，具体数值是多少？金字塔网格总长度为480，结合行列划分规律，通过除法计算得出：长方形的长=480/15=32，长方形的高=360/15=24；具体数值为长32、高24。

3. 绘制10*20的圆形矩阵有哪些核心要求，Scratch编程的关键操作是什么？核心要求有两个：一是单个圆点的半径为10，二是绘制过程中需要注意观察并遵循颜色的排列规律；Scratch编程的关键操作是自定义“网格”积木，先移至初始坐标（x：-200，y：150），重复20次绘制一行圆点，再将x坐标重置为-200、y坐标增加-20，重复10次完成10行绘制，同时搭配颜色切换指令遵循颜色规律。

第二部分：下载

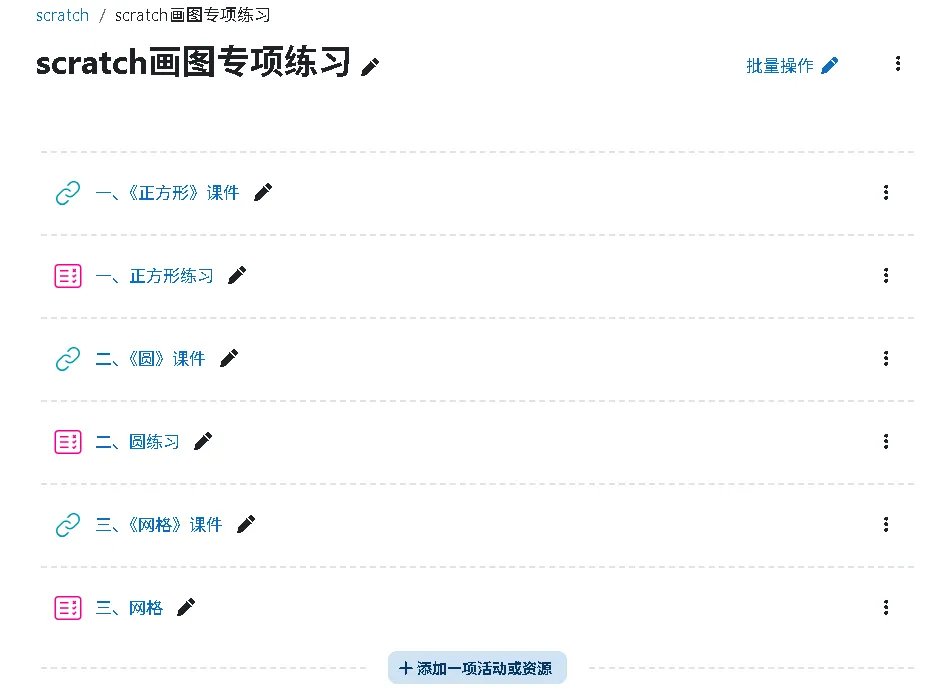

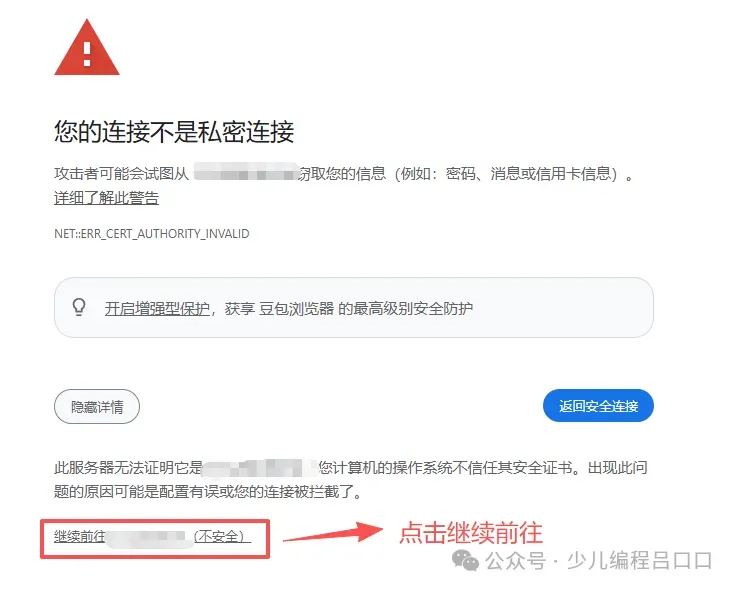

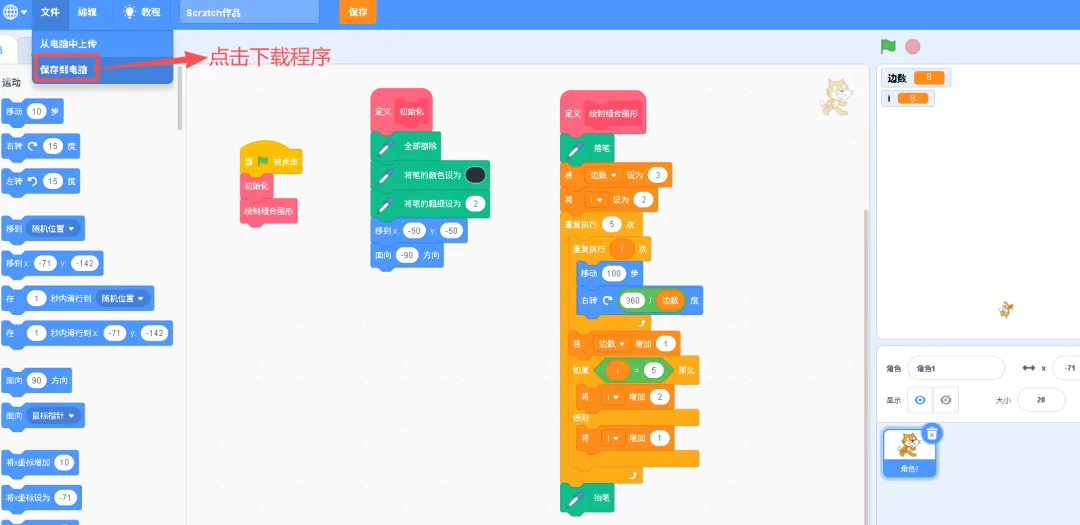

课件作业源码均已放在题库平台，需要的自取。

如果觉得对你有帮助，麻烦点点赞，点点爱心，也可以点点关注，感谢
