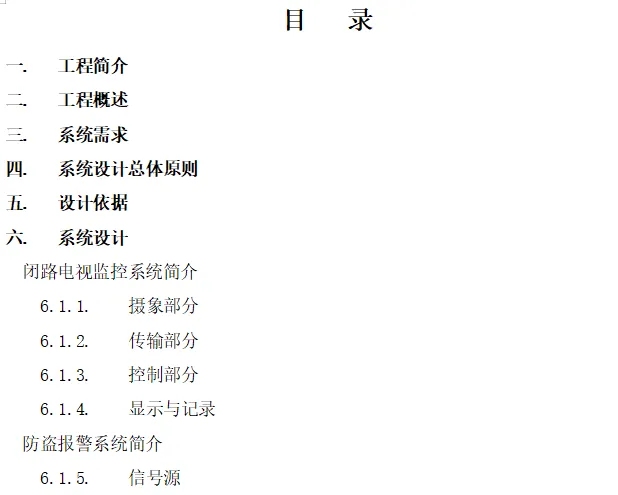

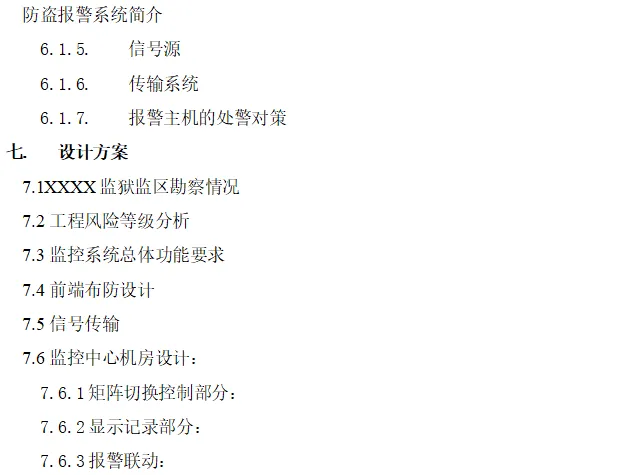

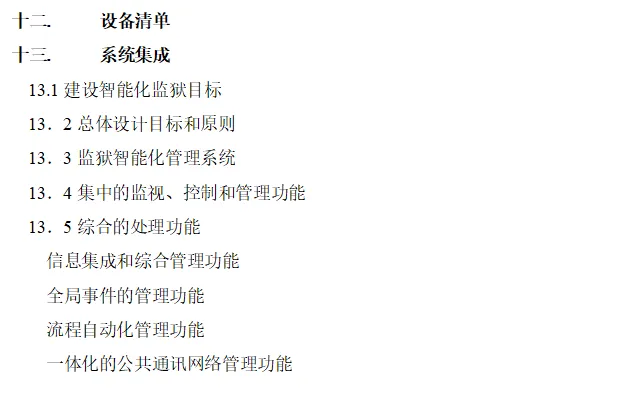

导读
一. 工程简介
二. 工程概述
闭路电视监控系统：
防盗报警系统：
对讲系统：
系统集成
三. 系统需求
四. 系统设计总体原则
1、采用先进、成熟及实用的技术；
2、系统应具有集中统一的管理能力，为监狱管理大大提供方便；
3、系统应具有开放性、可扩充性、兼容性和灵活性；
4、系统设计和设备选型应标准化、规范化、国际化；
5、系统必须具有安全性、可靠性、容错性；
6、合理的性能价格比。
五. 设计依据
《民用闭路电视监控系统工程技术规范》 GB50198/T75-94
《工业企业通信设计规范》
《安全防范工程程序与要求》 GA/T75-94
《安全防范系统通用图形符号》 GA/T74-94
《安全防范工程费用概预算编制方法》 GA/T70-94
《民用建筑电气设计规范》 JGJ/TI-92
《民用闭路监视电视系统工程技术规范》 GB50198-94
《入侵探测器系列技术条件》 GB10408 1-89
《防盗报警控制器通用技术条件》 GB50198-94
《电气装置安装工程施工及验收标准》 GB50258-96
《民用建筑电气设计规范》 JGJ/T16-92
中国电气装置安装工程施工及验收规范GBJ232-82
IEEE 电气及电子工程师学会--民用建筑闭路监视电视系统工程技术规范
CCTR RECOMMENDATION 472-3 电视系统视频指标
ELA-422 ELA-485 电气指标标准
GA/T 75-94 中华人民共和国公共安全行业标准
GBJ115-87 工业电视系统工程设计规范
电子设备雷击保护导则GB7450-87
江苏省智能建筑地方标准：
《建筑智能化系统工程设计标准》 DB32/181-1998
《建筑智能化系统工程实施及验收规范》 DB32/366-1999
《建筑智能化系统工程检测规程》 DB32/365-1999
《建筑智能化系统工程评估标准》 DB32/367-1999
《电子计算机机房设计规范》 GB05174-93
《计算机场地安全要求》 GB9361-88
《XXXX监狱监区扩容工程监控系统招标书》
六. 系统设计
闭路电视监控系统简介
闭路电视监控系统亦称为CCTV（close circuit television）。它包括：
六.1.1. 摄象部分
摄象前端装置，包括各类摄像机、定焦或变焦变倍镜头、实现摄像机上下左右运动及旋转扫描的云台、保护摄像机与镜头的防护罩、接收并执行命令的解码器等。
六.1.2. 传输部分
视频图像向主机的传输有同轴电缆、光缆或网络线等有线传输方式以及由发射机、接收机组成的无线传输通道。
六.1.3. 控制部分
闭路电视监控系统主机也称为视频信号矩阵切换器，除接收传输来的多路视频图像并按需要切换到指定的各个监视器上供观看外，还能对前端装置执行云台上下仰视、左右旋转运动；对镜头光圈、聚焦和变倍进行调节控制；对云台运动和镜头设置进行按预置位快速定位；执行摄像机定日期或定时间巡回扫描等控制操作动作；启动时滞式或实时录象机对视频图像进行录象记录；调阅录象资料；将系统所有发生的操作动作记录和打印归档；在接收到由视频移动探测或常规传感器产生的报警信号后，自动将显示图像切换为产生报警区域的影象，并予以记录存储。这些功能构成闭路电视监控主机的千差万别和不同功能等级，也成为评价相应产品功能的主要标准，是组成闭路电视监控系统的核心。
六.1.4. 显示与记录
后端设备为成像装置，包括视频监视器、录象机、数字硬盘录象机和有关控制设备。
防盗报警系统简介
防盗报警系统主要包括：
六.1.5. 信号源
对于防盗报警系统而言，合理布局探测传感器于各监视部位是关键之一，通常采用红外、微波、超声波、磁开关、光遮断、玻璃破碎的声音与频率、振动、视频图像灰度变化等各种物理方法，是产生报警的信号源。
六.1.6. 传输系统
传输途径包括各探测器向报警主机传输方式，各探测器作地址编码后共用两条总线向主机传输并在主机译码方式，或采用无线传输信息等不同渠道。
六.1.7. 报警主机的处警对策
在收到报警信号后，将以防区分割的形式和显示报警位置，调出相应防区部位的电子地图，以提示对该防区采取警发措施，包括监视该防区的摄像机图像、通过监听该防区的声音信息对报警信号的正确性进行复核，必要时还需将复核后的报警信号通过电话、传真、局域网向区域性警报监视网络上传。
