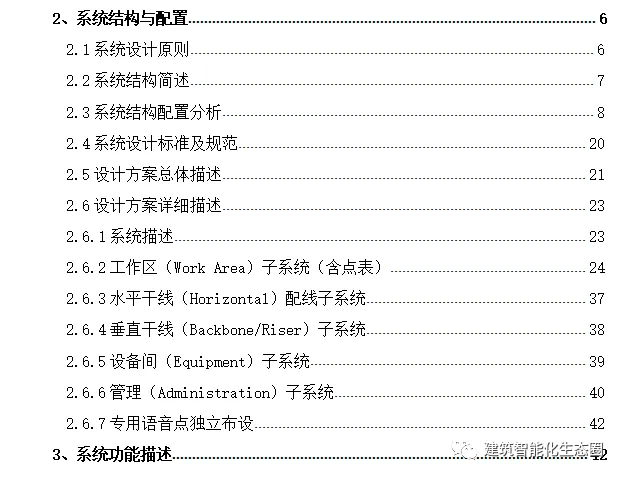

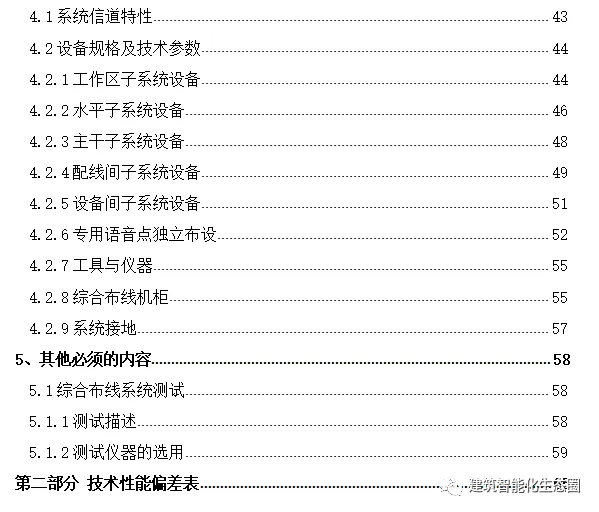

1.1工程概况

1、 系统概述

某办公楼(以下简称某办公楼)位于北京市海淀区木樨地玉渊潭南路1 号，东临永定河引水渠，南临玉渊潭南路。大楼共15 层，地下三层，地上十二层，总建筑面积56868 平方米，其中地上建筑面积43940 平方米，地下建筑面积12928 平方米，建筑物主体高度45 米。某办公楼地下三层与地下二层为停车场，地下一层设计为员工食堂和职工活动用房，首层为大堂、展厅及UPS机房，二层至十一层为办公区域，十二层为公寓房。

综合布线系统通讯中心设在大楼地下一层UPS配电房和七层通讯机房内，专用语音管理中心设在九、十层东、西侧竖井内。弱电竖井一共设计了分配线间18个，分别位于某办公楼二、三、五、六、七、八、九、十一层东、西两侧弱电竖井内和地下一层西侧、四层东侧弱电竖井内。

1.2系统概况

1.2.1网络组成

本系统由内网信息、外网信息、办公电话和保密电话4部分组成。内网与外网、办公电话和专用语音完全物理隔开，内网和专用语音设独立的路由，外网和办公语音合用路由，其水平主干、垂直主干均在原有的综合桥架内进行敷设。

1.2.2点数概况

本系统信息点一共设计了：铜缆总点数2998个，水平光纤总点数53个。其中,内网信息点：1227个，外网信息点：563个，办公电话：1171个，保密电话：37个。光纤总点数：53个。其中，4芯光纤到桌面点位：48个(其中2芯为预留) 。特殊功能房间4芯光纤（共5间）点位5个（4芯全部熔接、端接）。

1.2.3网络结构

整个某办公楼综合布线系统由工作区子系统、水平布线子系统、垂直主干子系统、设备间子系统、管理子系统5部分组成。布线系统为星型拓扑结构。内网信息、外网信息、办公电话均为二级网络架构，一级管理中心设在七层通讯机房和地下一层UPS配电室内，二级网络管理节点设在弱电竖井内，在两个中心机房之间布设了多根大芯数单模光缆用于主机房之间的联络。专用语音系统为一级网络架构，管理中心设在九、十层东、西侧竖井内。

1.2.4布线标准

内网、外网、办公语音水平链路均采用非屏蔽6类布线标准，专用语音采用超5类屏蔽布线标准，光纤水平链路采用4芯室内多模光纤。

内网、外网数据垂直主干采用12芯室内单模光纤，同时预留4根6类非屏蔽双绞线作为备份；语音主干采用3类非屏蔽大对数线缆；专用语音无垂直主干，其所需电话电缆主干直接由中南海电信局负责从室外引入室内专用语音电话组线箱内。

1.2.5配线架的选择

在综合布线18个分配线间内设置19英寸标准机柜，用于安装光纤配线架和铜缆配线架和其他设备，内网设备占用1个机柜，外网、办公电话共同占用1个机柜；连接内网、外网、办公电话水平布线子系统的配线架均采用6类非屏蔽RJ-45快接式配线架，语音主干根据招标文件要求竖井一侧采用了6类非屏蔽RJ-45快接式配线架，中心机房一侧采用了110型配线架。水平、垂直主干光纤均采用密集型、小型化的LC接口类型配线架，以在有限的空间内尽量多的端接光纤。

1.2.6布线品牌的选择

由于本工程的重要性、先进性、高可靠性等，故本工程的综合布线系统产品选用了国际、国内最知名的品牌之一：施耐德的6类非屏蔽、超5类屏蔽、光纤等全系列产品。
