地图打印工具

说明

 1.软件安装    12.系统整体界面    43.初始建库    43.1接幅表创建    43.2创建标准数据库    73.3椭球面积计算    84.分幅数据批量合并    85.数据裁剪    95.1矢量批量裁剪    95.2影像批量裁剪    116.分幅打印（外业底图打印）    126.1参数设置    126.1.1 基本信息设置    136.1.2 四角标注    186.1.3 图廓信息    186.1.4 网格信息    216.1.5 结合图表信息    226.1.6 比例尺条    226.2工作底图打印    236.3取消打印状态    267.坐标系定义和投影变换    267.1坐标定义    277.2批量投影转换    288.空间赋值    298.1点面赋值    308.2面给面赋值    31

2016年08月-2017年12月

软件作者：闫磊电话：18987281928 或13108507190

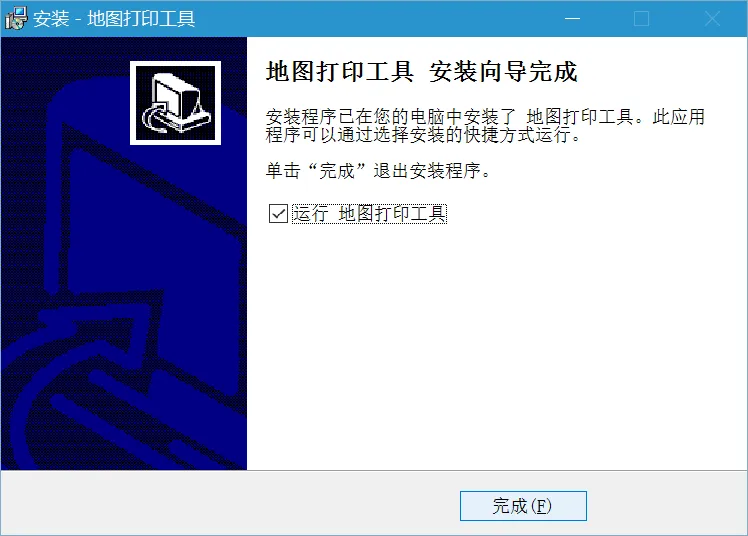

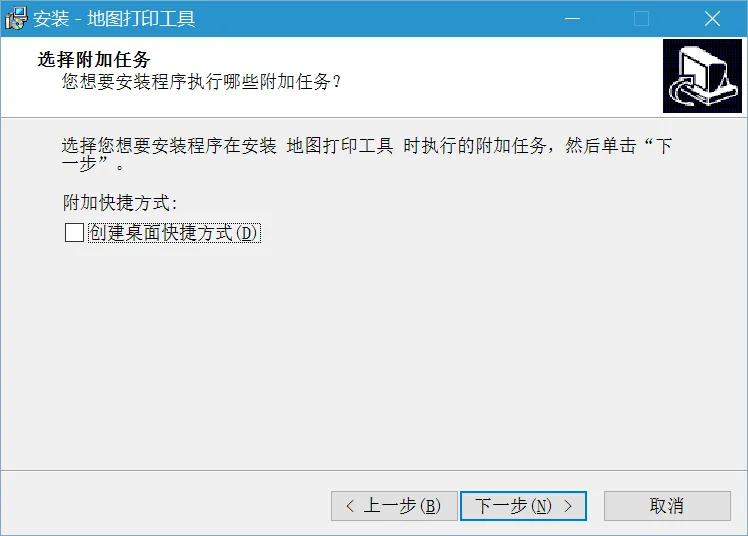

1.软件安装

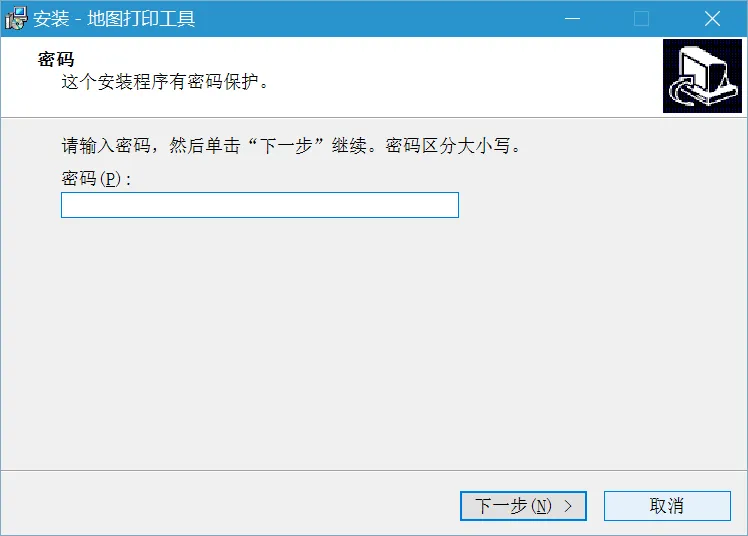

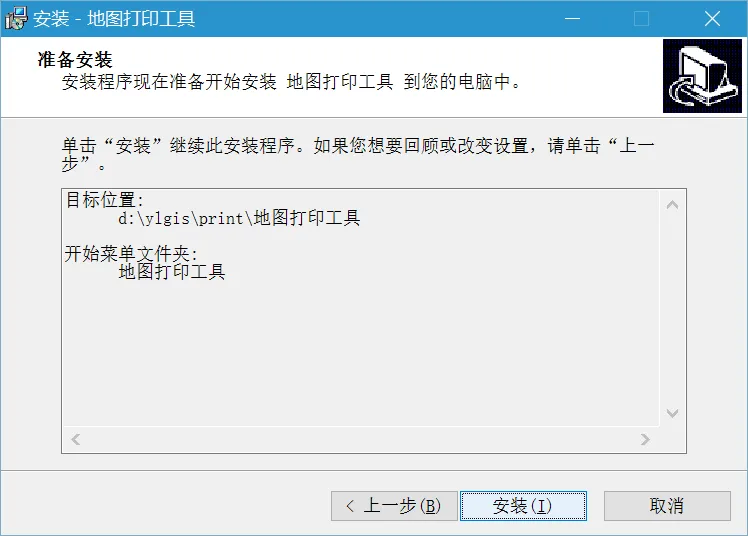

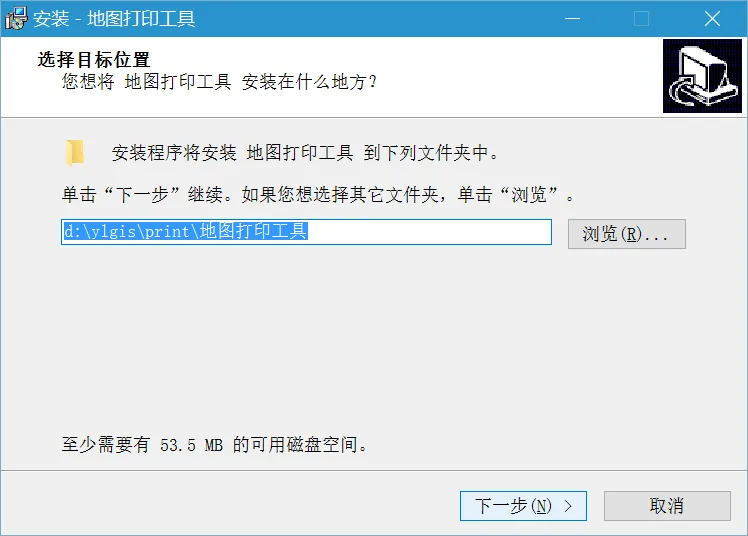

运行setup.exe,安装密码 ylgis

安装密码ylgis

以后运行开始菜单中

就可以

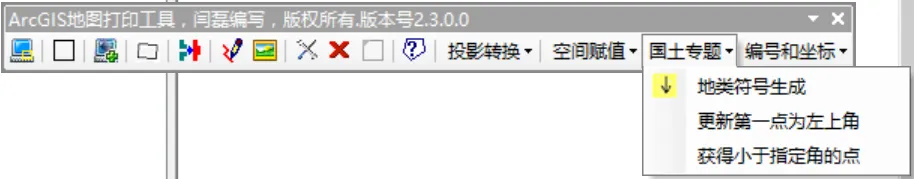

2.系统整体界面

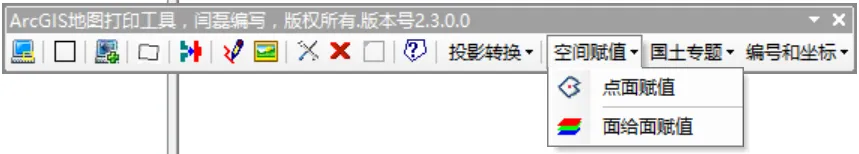

设计思路：做成ArcMap10.1(或者ArcMap10.2）插件，这样可以充分使用ArcMap编辑等各种功能，系统在ArcMap作为一个浮动工具条，不需要在建库系统和ArcGIS软件之间切换。最新版本为2.3，整体界面如下：

3.初始建库

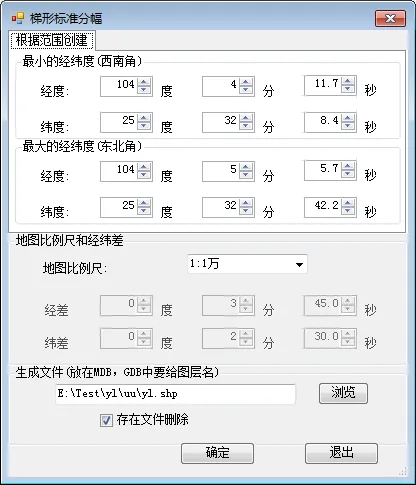

3.1接幅表创建

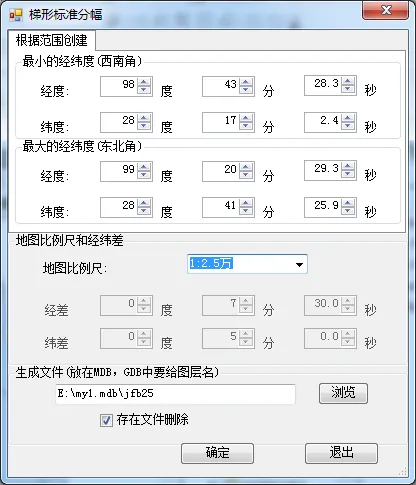

屏幕上画一个范围创建，使用，在屏幕上画一个范围。显示的范围，就是屏幕上画的范围

生成图形结果如下：

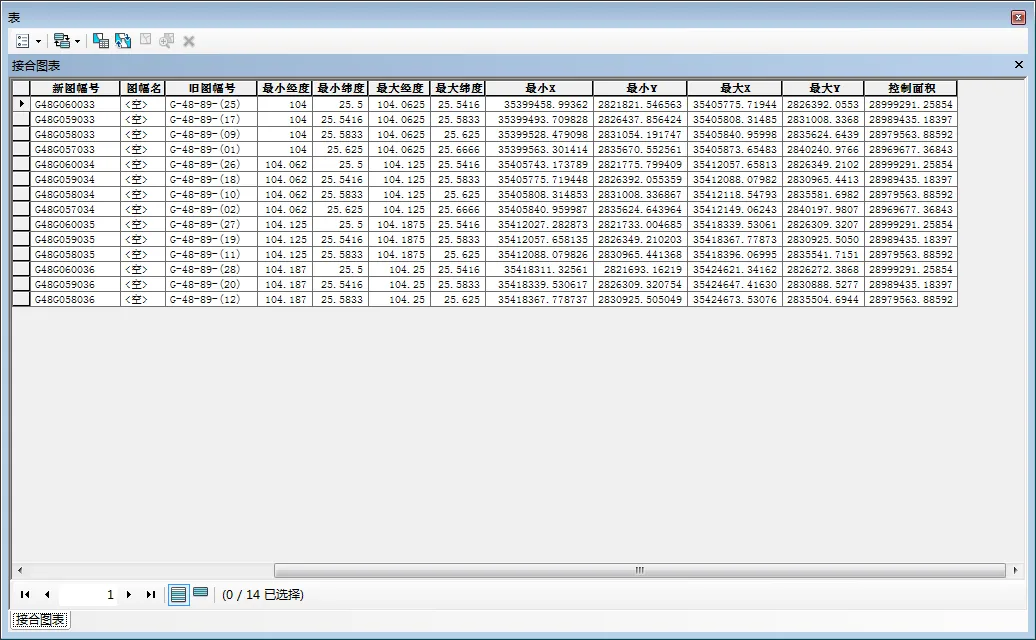

属性表如下：

注意：生成数据的坐标系是由数据框的坐标系确定的，数据精度为0.0001

比例尺可以：1:1万,1.2.5万等，如下图

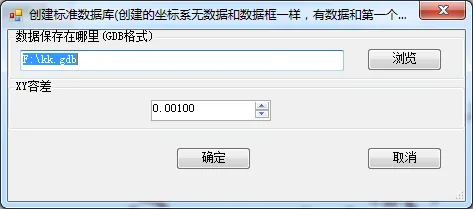

3.2创建标准数据库

点击

结果如下

3.3椭球面积计算

点

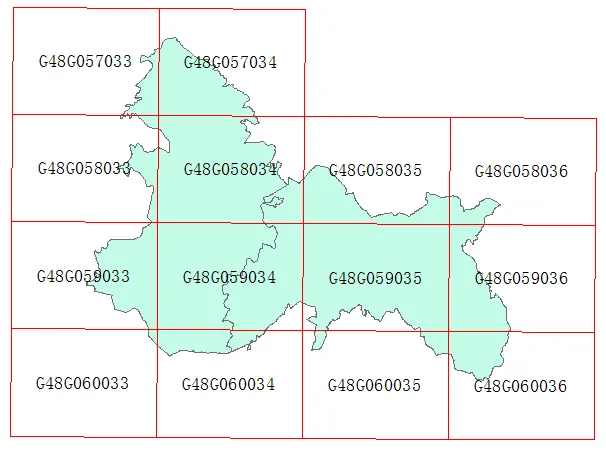

4.分幅数据批量合并

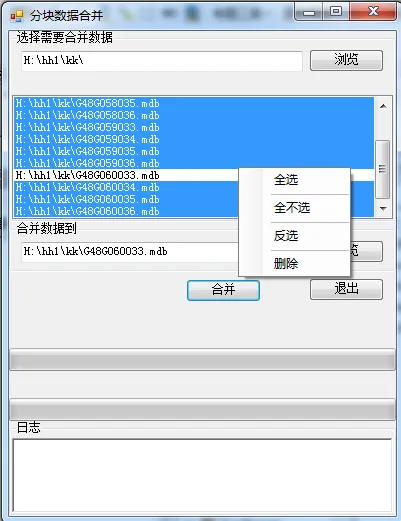

点数据合并按钮

数据合并后放在h:\hh1\KK\,名字为G48G060033.mdb,最好原始的G48G060033.mdb备份一个，因为所有的数据都合并到G48G060033.mdb。

5.数据裁剪

5.1矢量批量裁剪

点按钮，可以选一个和多个图层，被另一个裁剪，结果可以保存为mdb或则gdb

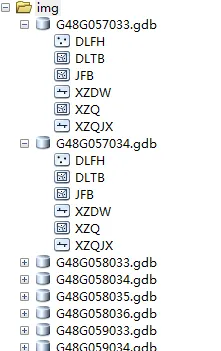

裁剪结果，如下：

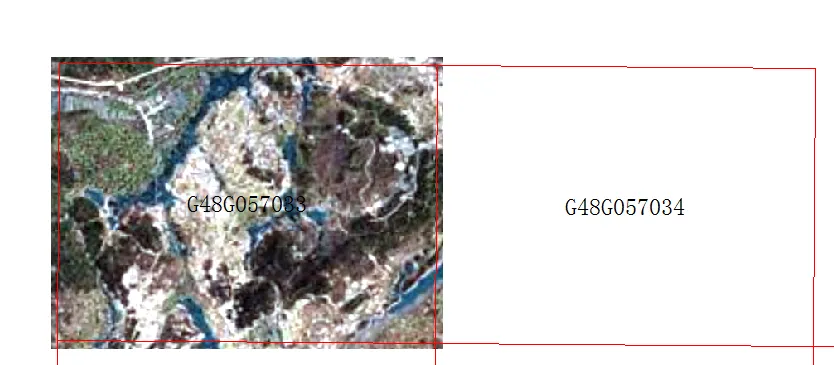

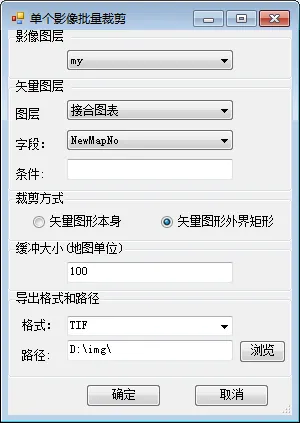

5.2影像批量裁剪

点按钮

目前支持数据格式为*.img;*.sid; *.jpg; *.bmp;*.tif; *.gif; *.emf; *.wmf。

选择的字段，字段值为影像名称

结果如下：

结果如下

6.分幅打印（外业底图打印）

6.1参数设置

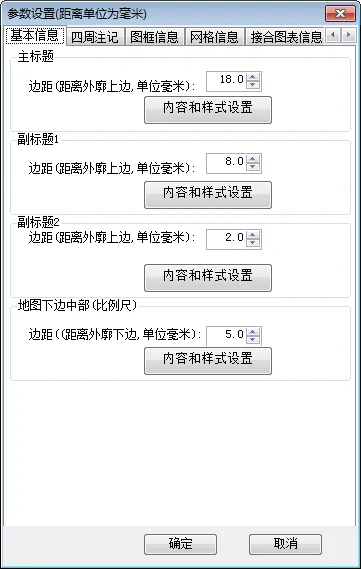

按设置按钮，出现如下界面：

6.1.1 基本信息设置

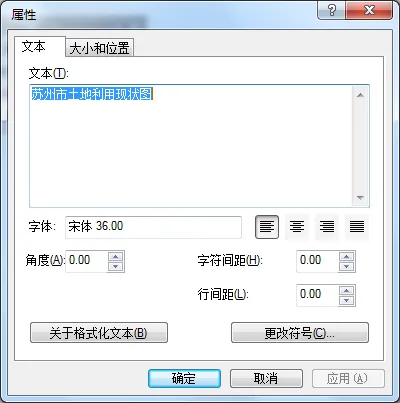

单击内容和样式，出现如下界面，可以自己修改内容，字体大小和样式。

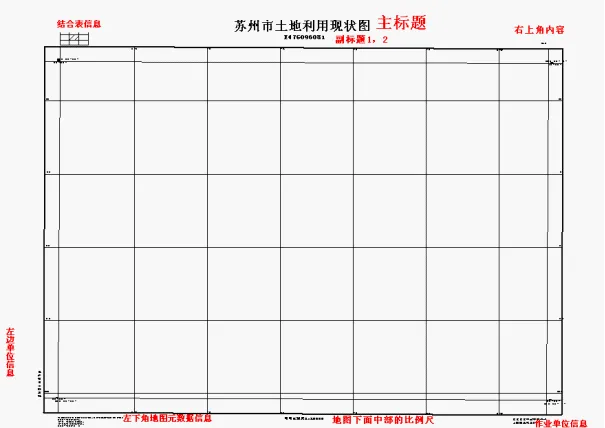

主标题，最上面中间的最大的字体，是中间对齐，位置表示：文字下边缘，具体地图外廓的上面的之间距离。主标题具体位置见上图红字表示。你可以设置文字内容，文字内容可以和字段嵌套，使用[]中间为字段名，如由图幅标准图，[图幅名称]和[图幅号]两个字段，可以分别作为副标题1，2，在由行政区划时，主标题，可能采用行政区划名称；字体大小，颜色，样式。假定设置为红色字体，生成的效果如下

可以输入类似“东方市[MapNO]现状图”，[MapNO]是字段名，随数据记录表变化。

6.1.2 四角标注

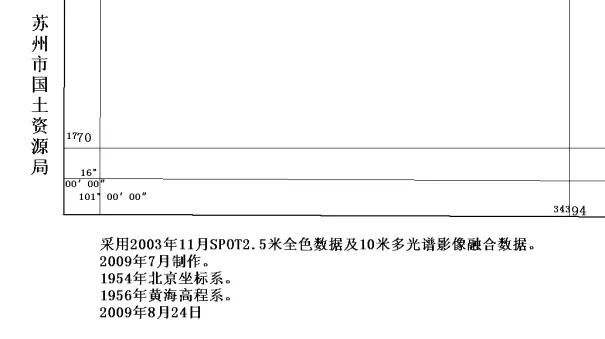

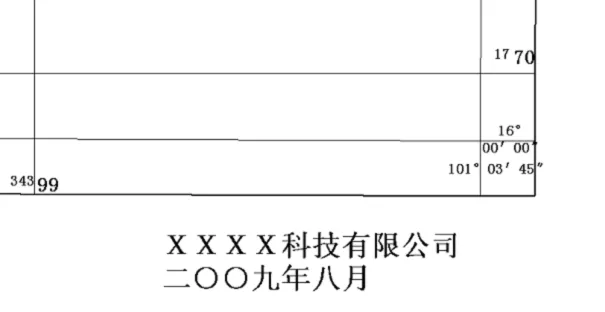

左下角，和右下角的内容都可以是多行，可以与日期嵌套，小写的用小写的日期，大写用大写的日期，如yyyy年mm月dd日，生成时，类似2009年08月24日，而YYYY年MM月，生成时，类似二〇〇九年八月。

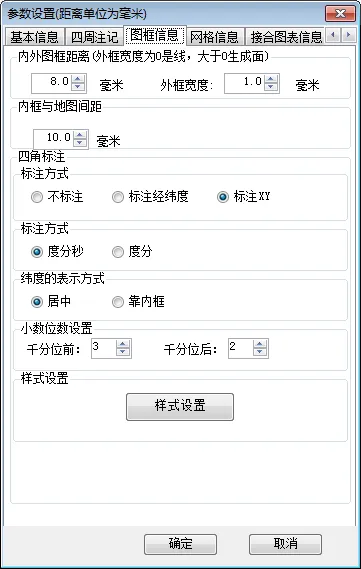

6.1.3 图廓信息

外框宽度等于0，输出的外框为线，大于0输出的是面，四角标注可以是完整的度分秒、或只有度分，或则XY平面坐标（主要用于1：500，1：2000的大比例尺）

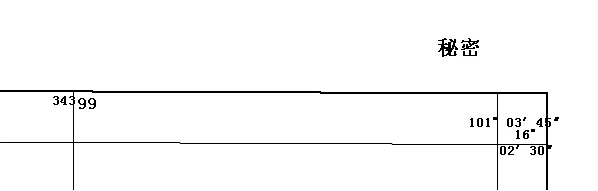

纬度的表示方式：居中效果如下：

紧靠内廓

注意：

线的样式是：data\line.Lyr,可以自己在arcmao修改后保存成lyr文件

面的样式是：data\poly.Lyr,可以自己在arcmao修改后保存成lyr文件，用于左上网上中间部分填充。

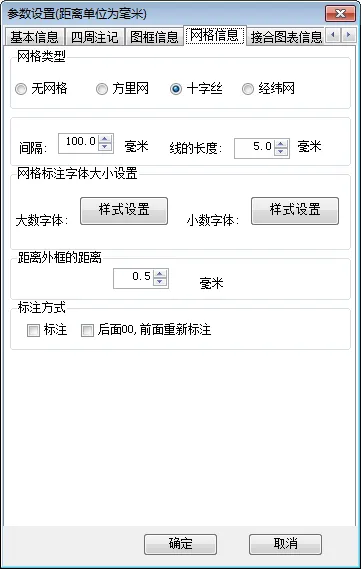

6.1.4 网格信息

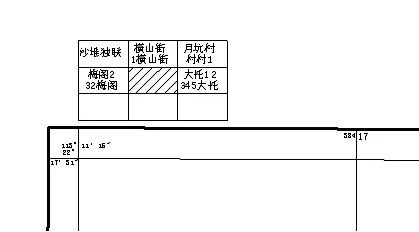

6.1.5 结合图表信息

这里只对图幅文件有效

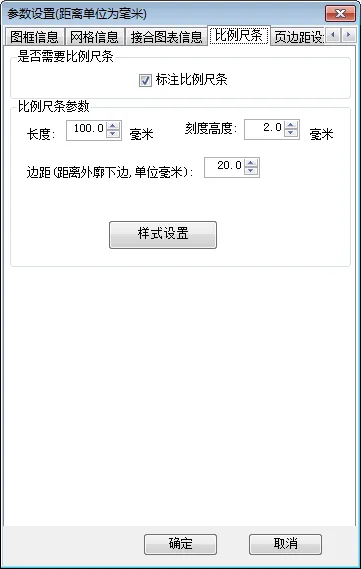

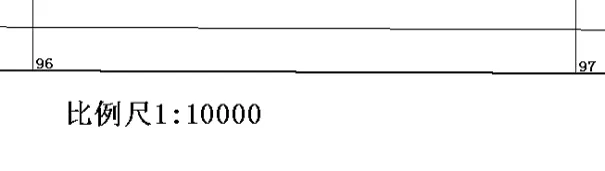

6.1.6 比例尺条

6.2工作底图打印

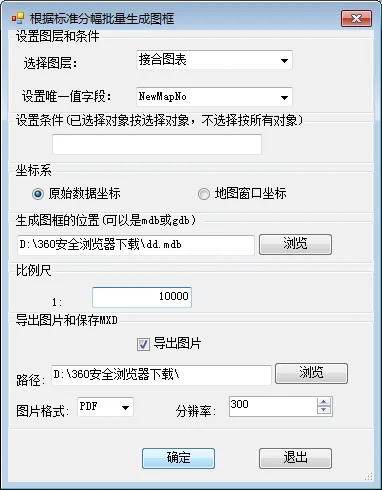

点击界面，如下：是根据标准图幅文件中每一个图形对象生成图框，用于梯形分幅，运用于1:5000,1:1万，1:2.5万，1:5万，1:10万，1:25万，1:50万，1:100万。

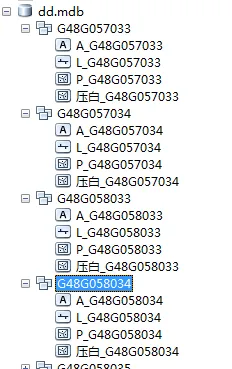

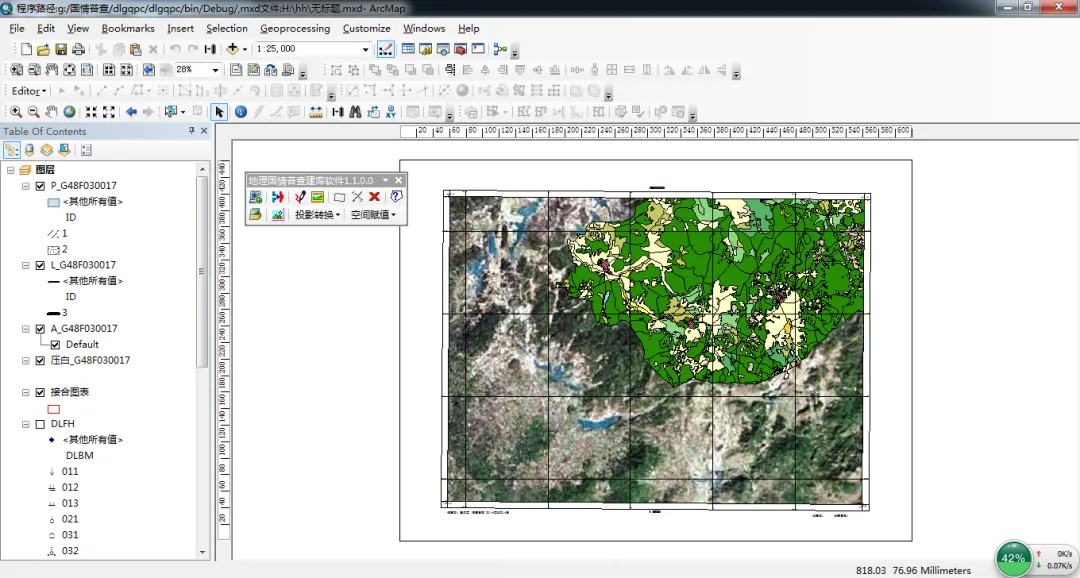

结果如下，A_开头是注记，L_是线，P_是面，压白_开头是打印窗口用来压盖使用，后面值是对应字段的值。

选择导出图片

批量生成图框，导出图片，如果有边框注记自动增加图层。

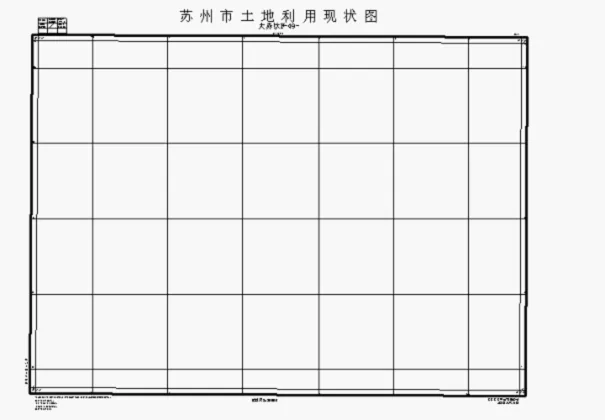

结果如下：

6.3取消打印状态

自动删除A_,L_,P_,BK_,压白_图框有关的图层，后自动切换到数据框。

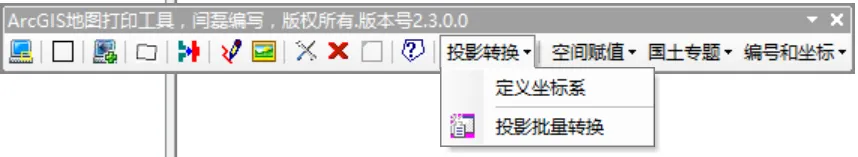

7.坐标系定义和投影变换

7.1坐标定义

坐标文件含义：

CGCS2000 3 Degree GK CM 75E.prj            CGCS2000 3 Degree GK Zone 25.prj            CGCS2000 GK Zone 13.prj            CGCS2000 GK CM 75E.prj

对它们的说明分别如下：           三度分带法的2000坐标系，中央经线在东75度的分带坐标，横坐标前不加带号            三度分带法的2000坐标系，中央经线在东75度的分带坐标，横坐标前加带号            六度分带法的2000坐标系，分带号为13，横坐标前加带号            六度分带法的2000坐标系，分带号为13，横坐标前不加带号（中央经线75）

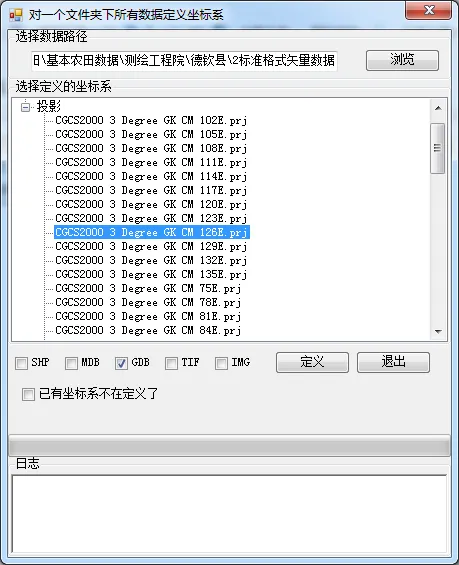

可以对一个文件夹下所有SHP,MDB,GDB的矢量文件,TIF,IMG的影像文件,定义坐标系统，可以是地理，也可以投影的，选择坐标系一定要慎重。

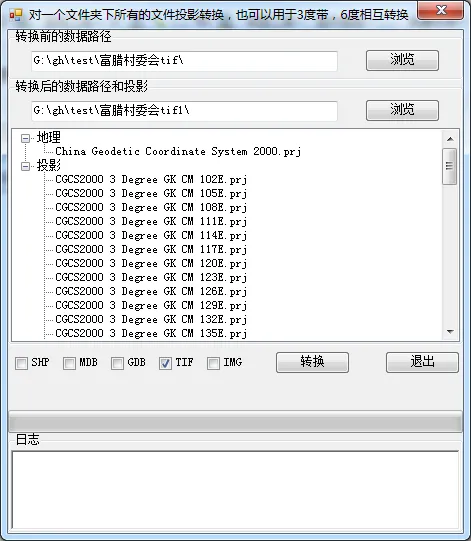

7.2批量投影转换

可以对一个文件夹下所有SHP,MDB,GDB的矢量文件,TIF,IMG的影像文件,投影转换，选择转换后坐标系一定要慎重。

坐标文件含义：

CGCS2000 3 Degree GK CM 75E.prj            CGCS2000 3 Degree GK Zone 25.prj            CGCS2000 GK Zone 13.prj            CGCS2000 GK CM 75E.prj

对它们的说明分别如下：           三度分带法的2000坐标系，中央经线在东75度的分带坐标，横坐标前不加带号            三度分带法的2000坐标系，中央经线在东75度的分带坐标，横坐标前加带号            六度分带法的2000坐标系，分带号为13，横坐标前加带号            六度分带法的2000坐标系，分带号为13，横坐标前不加带号（中央经线75）

1.可以完成地理坐标转投影坐标（转换后选投影就可以了）

2.投影坐标转地理坐标（转换后选地理坐标就可以了），

3.可以完成3度带转6度带（转换后选6度带就可以了），

4.可以完成6度带转3度带（转换后选3度带就可以了），

5.可以完成3度带中央经线转带号的（选3度加带号就可以了）

6.可以完成3度带转带号中央经线（选3度中央经线就可以了）

7.6度带同上

8.空间赋值

空间赋值有点面赋值，面给面赋值

8.1点面赋值

可以是点对面赋值，也可以面对点赋值，点对面赋值：一个面只能对应点；面对点：一个点只能一个面，也就是一个点不能再两个面的共用边。

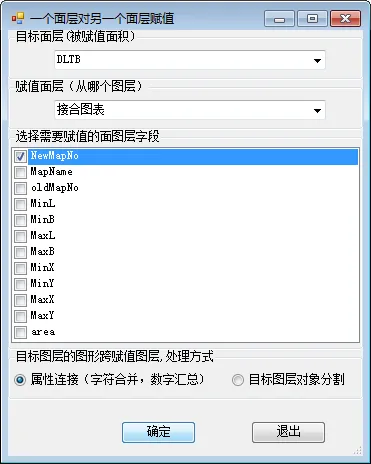

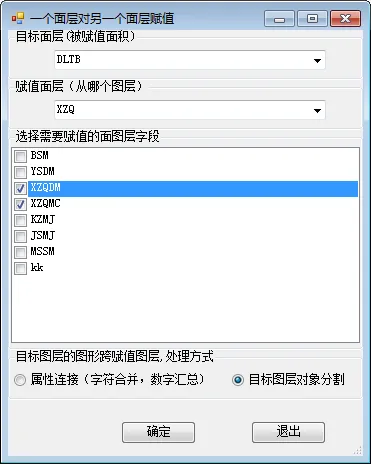

8.2面给面赋值

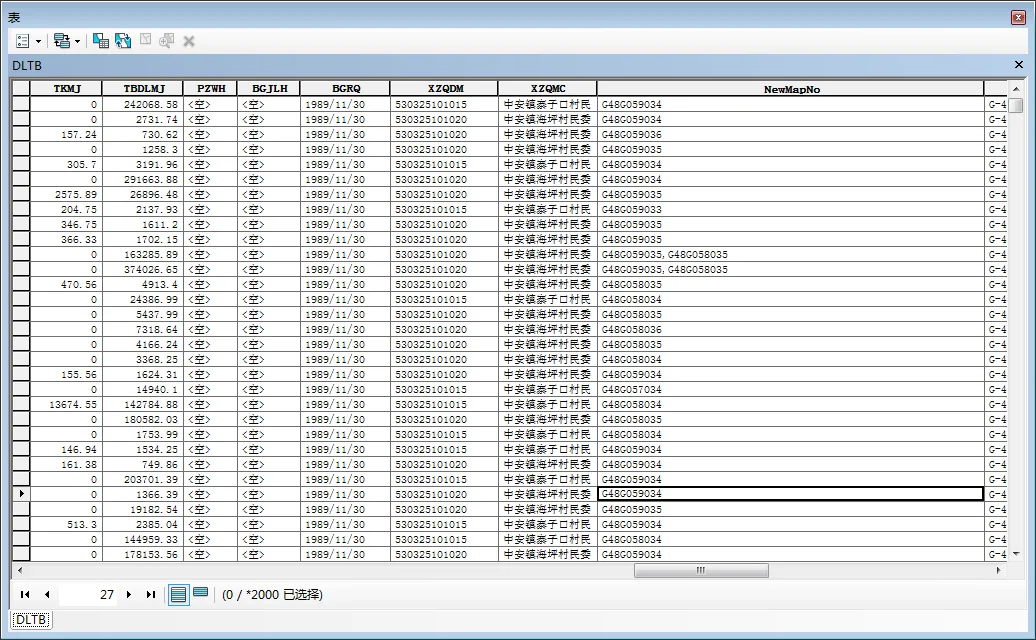

结果如下：

赋行政代码和行政名称
