【干货收藏】5本排烟天窗图集汇总,免费下载,助您精准选型!

做厂房通风采光排烟设计，国标图集是选型、施工、验收的核心依据。今天整理 5 本常用排烟天窗标准图集，覆盖窗型、节点、控制、防水全要点，供大家免费下载参考！

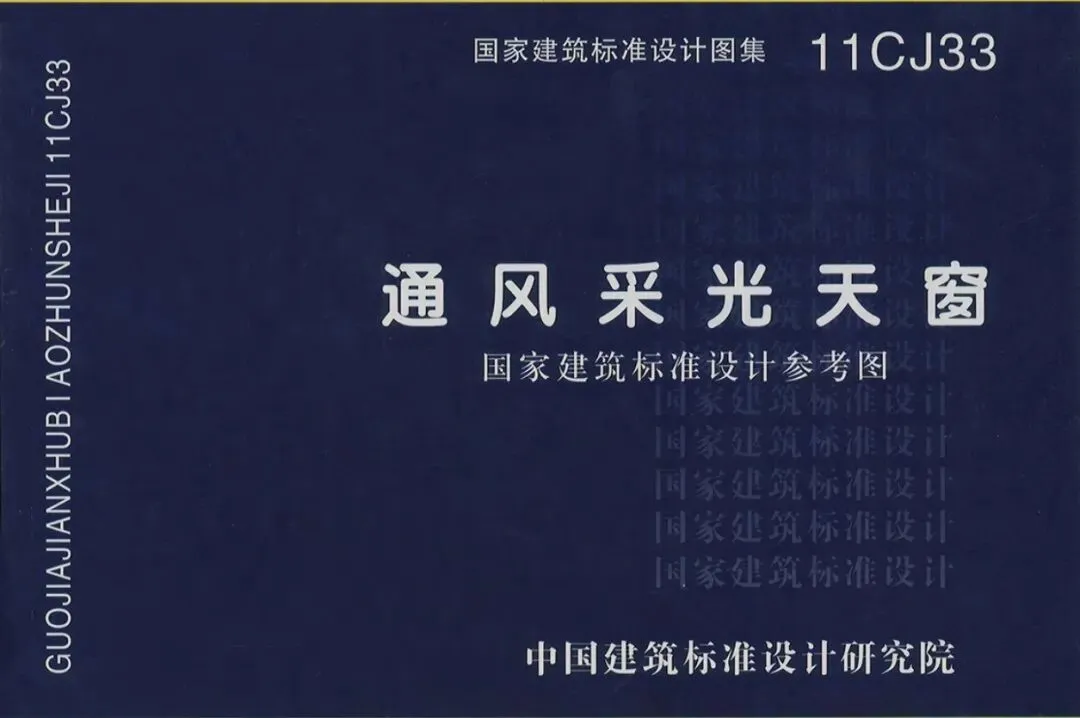

一、通风采光天窗11CJ33

11CJ33《通风采光天窗》 是一本应用于冶金、航空、造船、机械加工等行业建筑及大型公共建筑的图集，适用于屋面坡度为2%~10%的建筑。

该图集主要介绍了MCW系列通风天窗和C系列电动采光排烟天窗。其中C系列窗型丰富，包含C1T三角型、C2T一字型、C3CT圆拱型（侧开式）等。

在图集中明确强调，天窗的防水节点必须采用结构防水技术，严禁使用硅胶、胶带填缝，以此规避胶条老化带来的漏水隐患。

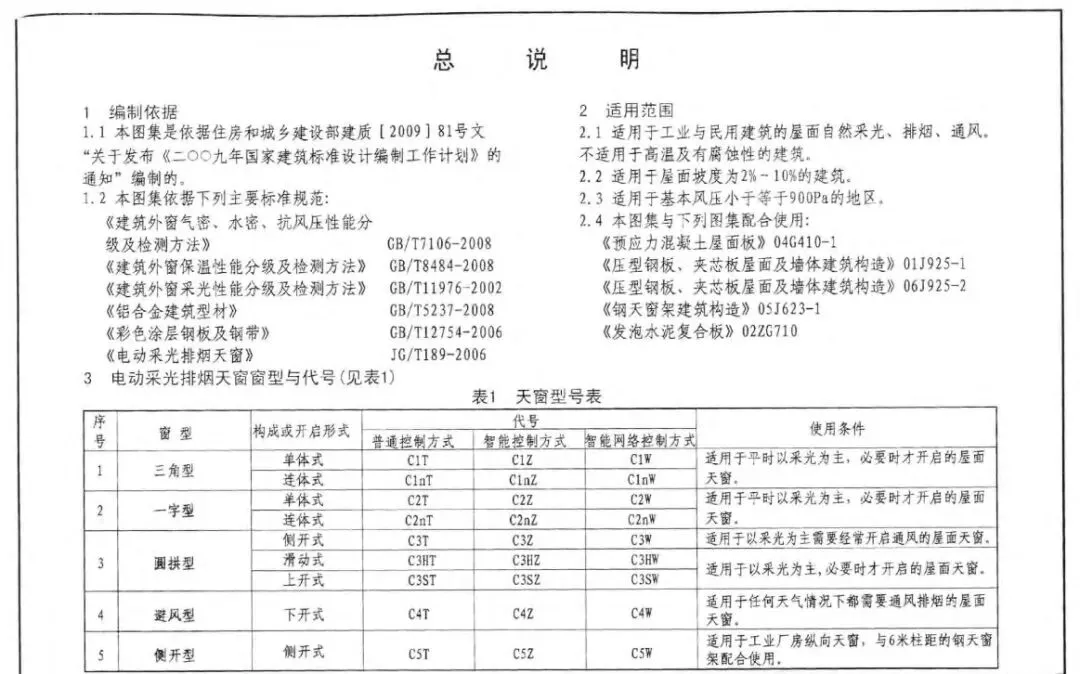

二、09J621-2《电动采光排烟天窗》

虽然09J621-2已被新标准替代，但其作为经典图集，对于既有项目改造仍有参考价值。该图集适用于屋面坡度2%-10%的工业与民用建筑。

图集主要涵盖了三角型、一字型、圆拱型、避风型及侧开型五大类天窗。

🔸 三角型天窗：分为单体式和连体式，造型简洁，排水顺畅。

🔸 一字型天窗：开启角度大，可达到60-90°，通风效率高。

🔸 圆拱型天窗：提供侧开式、滑动式、上开式多种选择，冬季不易积雪。

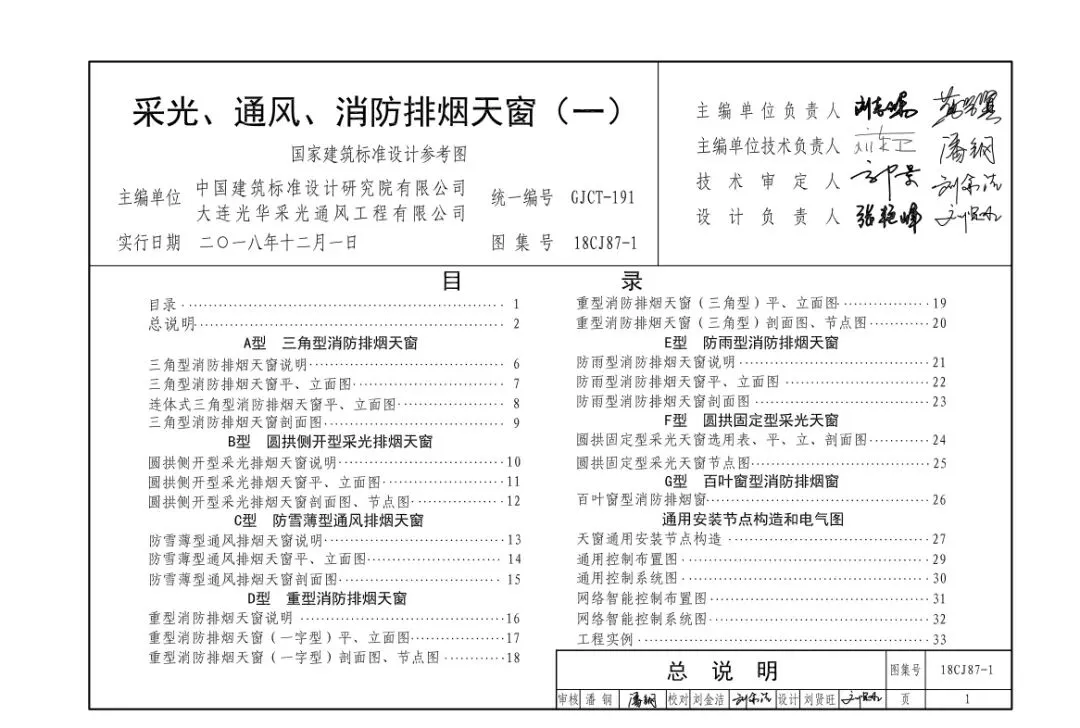

三、18CJ87-1 采光、通风、消防排烟天窗（一）

18CJ87-1主要适用于坡度为2%以上的屋面，应用场景涵盖工业厂房、检修库、机库、车站、机场及体育馆等。

本图集推出了7款GHPC系列窗型：

✅ A型（三角型）：主打消防排烟，辅以采光通风。

✅ B型（圆拱侧开型）：采用四重防水结构，弧形顶部无钉无胶，防水性能极佳。

✅ C型（防雪薄型）：适用于需要大量通风换气的建筑，设有启闭阀板，可防暴雨飘雪。

✅ D/E/G型：分别对应重型、防雨型及百叶窗型，满足不同建筑的特定需求。

四、19CJ87-2 采光、通风、消防排烟天窗（二）

19CJ87-2是一本侧重于屋面节能通风装置的图集，适用于电力、冶金、化工、动车及大型室内游乐场馆等。

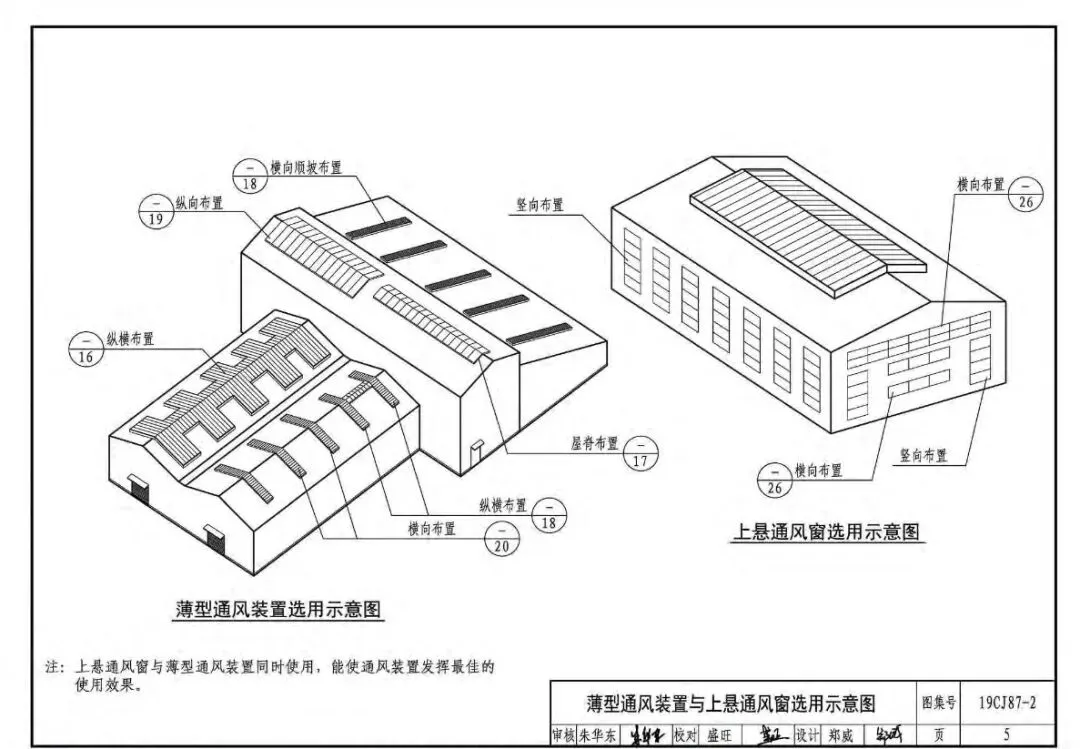

与传统的单体天窗不同，本图集主要介绍了薄型通风装置、流线型通风装置和上悬进风窗。

🔹薄型通风装置：高度较低，抗风能力较强，适用于台风多发地区。

🔹流线型通风装置：空气动力学设计，通风阻力小，适合大跨度屋面。

强调结构自防水、三层防水槽、无钉安装。抗震等级高、排水防雪性能优，提供消防联动控制原理图与接线图，适配大跨度厂房与仓储物流建筑。

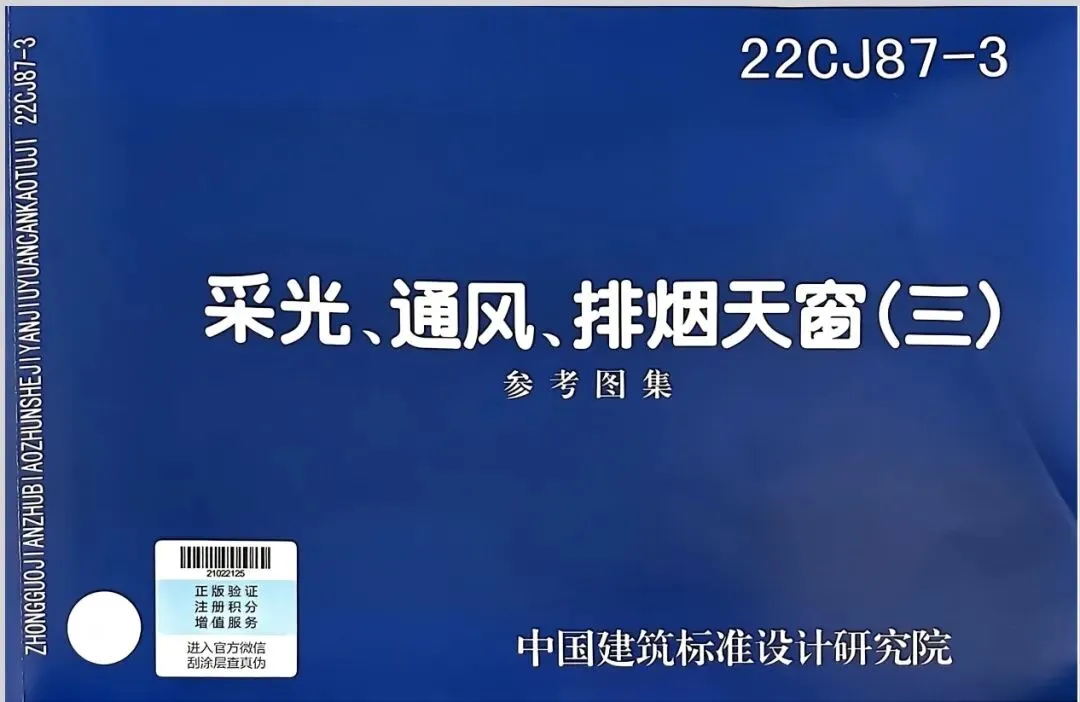

五、22CJ87-3 采光、通风、排烟天窗（三）

作为2022年出版的最新图集，22CJ87-3统一编号为GJCT-287，适用于坡度2%~5%的工业与民用建筑屋面。

该图集在传统窗型基础上进行了技术升级，分为六大产品板块：

1️⃣ 三角型天窗：细分为高坡型和微坡型。

2️⃣ 圆拱型天窗：拱形圆弧状，适合北方区域使用。

3️⃣ 一字型天窗：支持单扇、双扇、单体及连体多种组合。

4️⃣ 上升平移型天窗：包括平移滑动式和行人通风式，密封性更强。

5️⃣ 侧开型天窗：适用于外墙采光通风，性能参数优异（气密性1000Pa，水密性700Pa）。

6️⃣ 智能可调电动遮阳百叶：适用于高铁站、会展中心等大型场馆的遮阳需求。

以上 5 本图集，覆盖选型 — 设计 — 施工 — 验收全流程，是设计院、甲方、施工单位的必备工具。
