一、高大模板工程：定义与构造要点

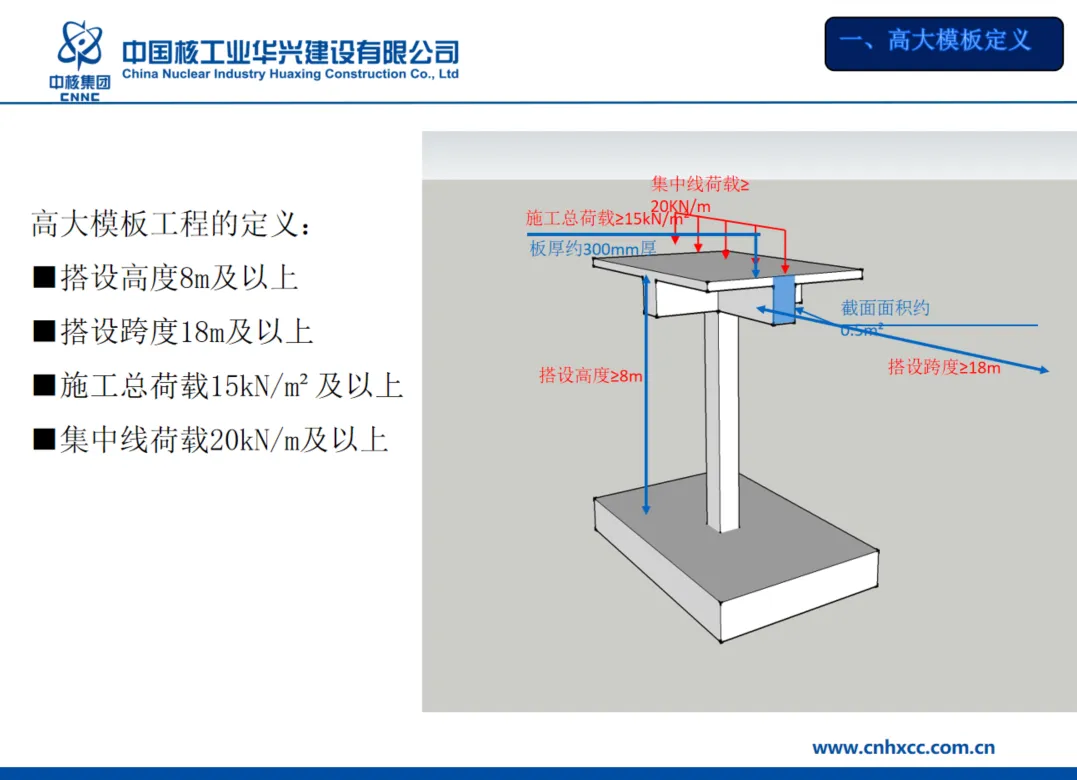

首先，什么才算“高大模板”？

根据国家相关规定，当模板支撑体系满足以下任一条件时，即被认定为高大模板，需要组织专家论证：

搭设高度 ≥8m

搭设跨度 ≥18m

施工总荷载 ≥15kN/m²

集中线荷载 ≥20kN/m

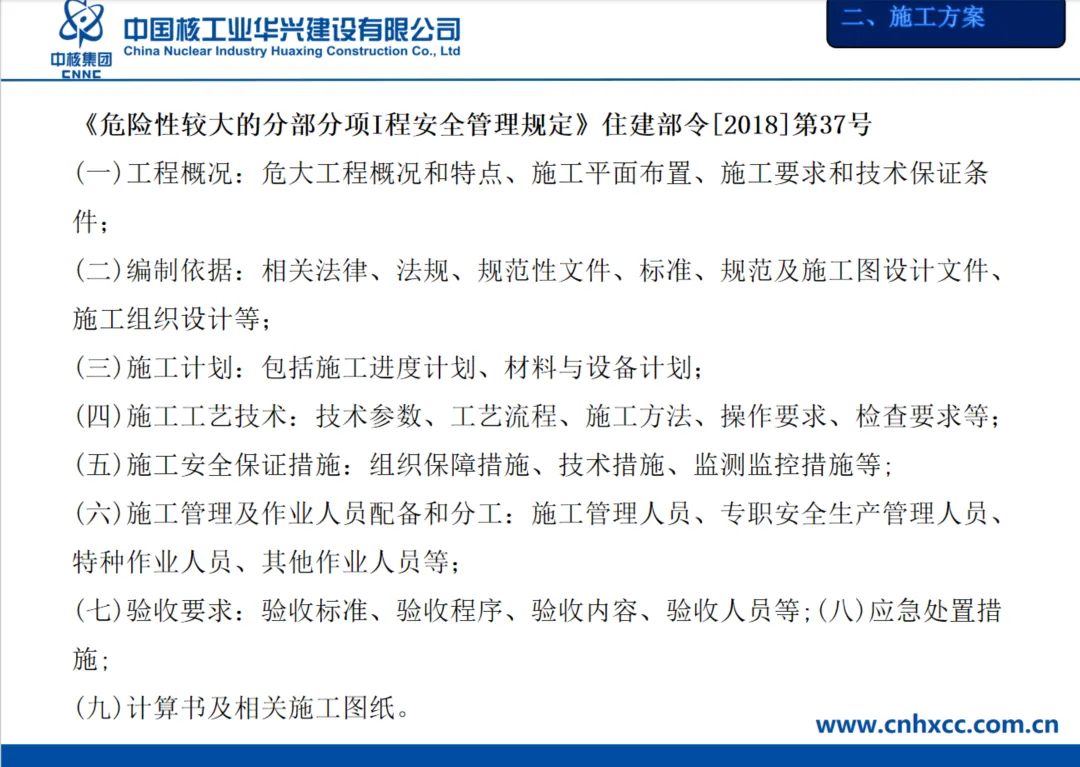

专项方案应包含哪些核心内容？

一份完整的专项施工方案，应涵盖工程概况、编制依据、施工计划、工艺技术、安全保证措施、人员分工、验收要求、应急处置以及详细的计算书和图纸。

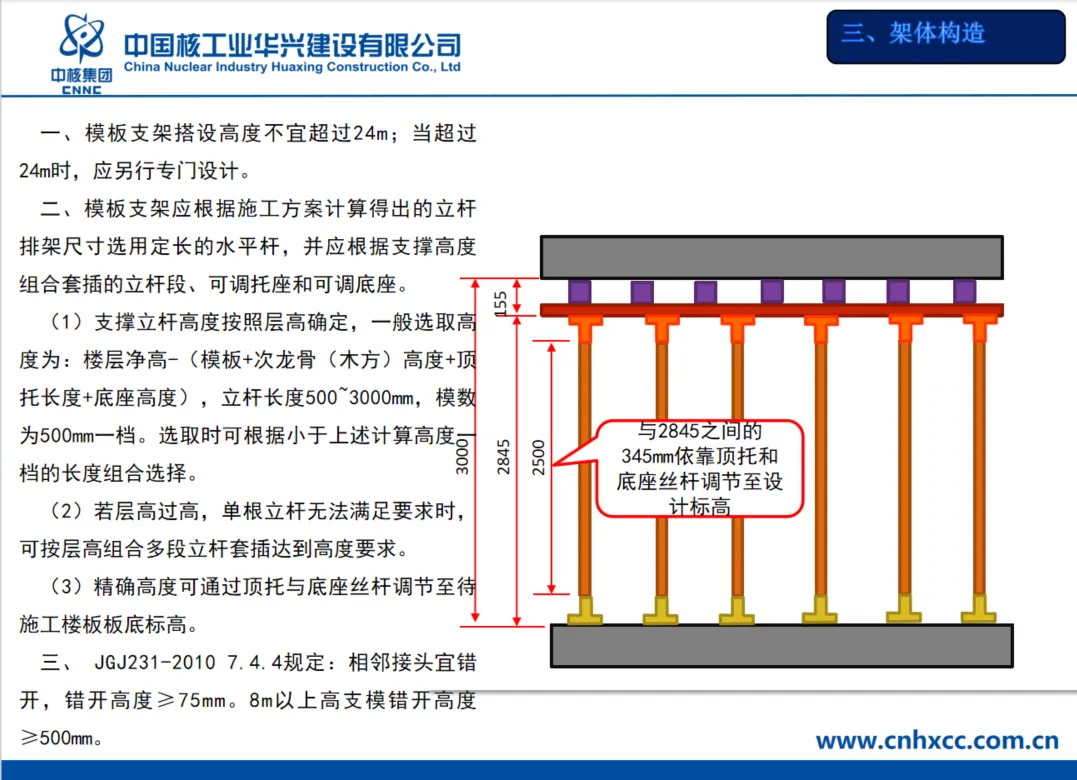

承插型盘扣式支架的构造规定（以搭设高度<24m为例）：

立杆连接：相邻立杆连接套管接头的位置宜错开，当模板支架高度大于8m时，错开高度不宜小于500mm。

水平杆：长度宜按0.3m、0.6m、0.9m、1.2m的模数选取。梁和板的立柱，其纵横向间距应相等或成倍数。

剪刀撑与斜杆：

搭设高度≤8m：架体四周外立面第一跨每层设竖向斜杆，整体底层及顶层设竖向斜杆，内部区域每隔5跨由底至顶设竖向斜杆或扣件式剪刀撑。

搭设高度>8m：竖向斜杆应满布设置，步距≤1.5m，沿高度每隔4个标准步距应设置水平层斜杆或扣件钢管剪刀撑。

水平剪刀撑：采用Φ48×3.2钢管搭设，并涂装醒目的颜色以便区分回收。搭高≥6m且<8m时，最顶层设一道；搭高≥8m时，每4个步距设一道。

可调顶托与底座：

顶托：伸出顶层水平杆的悬臂长度严禁超过650mm，丝杆外露长度严禁超过400mm。

底座：调节丝杆外露长度不应大于300mm，扫地杆离地高度不应大于550mm。

其他关键规定：高大模板支架最顶层的水平杆步距应比标准步距缩小一个盘扣间距，并宜与周围已建结构进行可靠拉结。

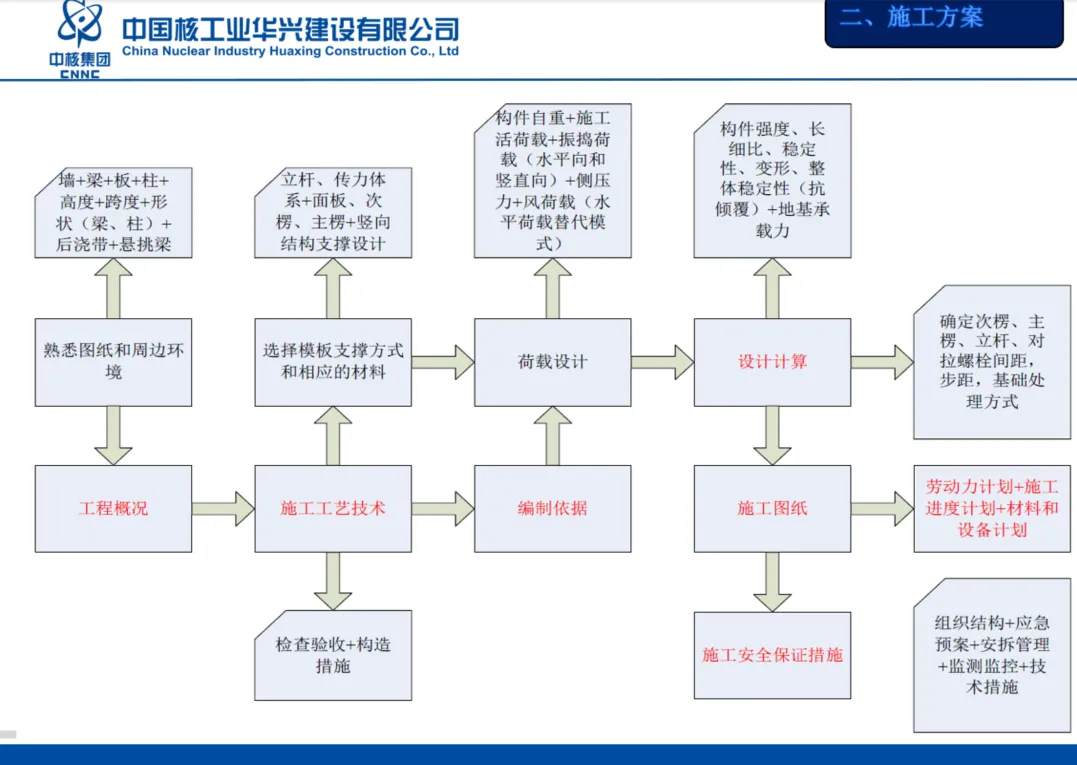

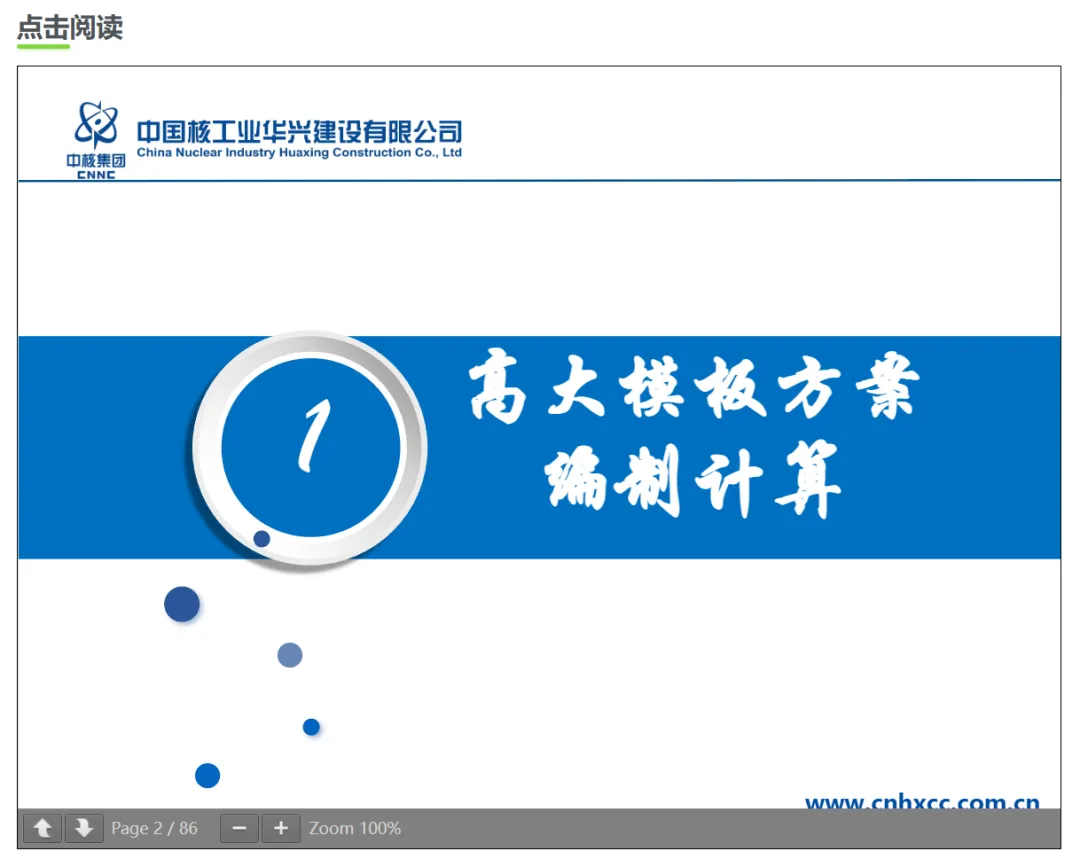

二、高大模板的设计计算经验

计算不能孤立于构造，必须遵循 “最不利原则” ，考虑最不利的荷载组合和作用位置。

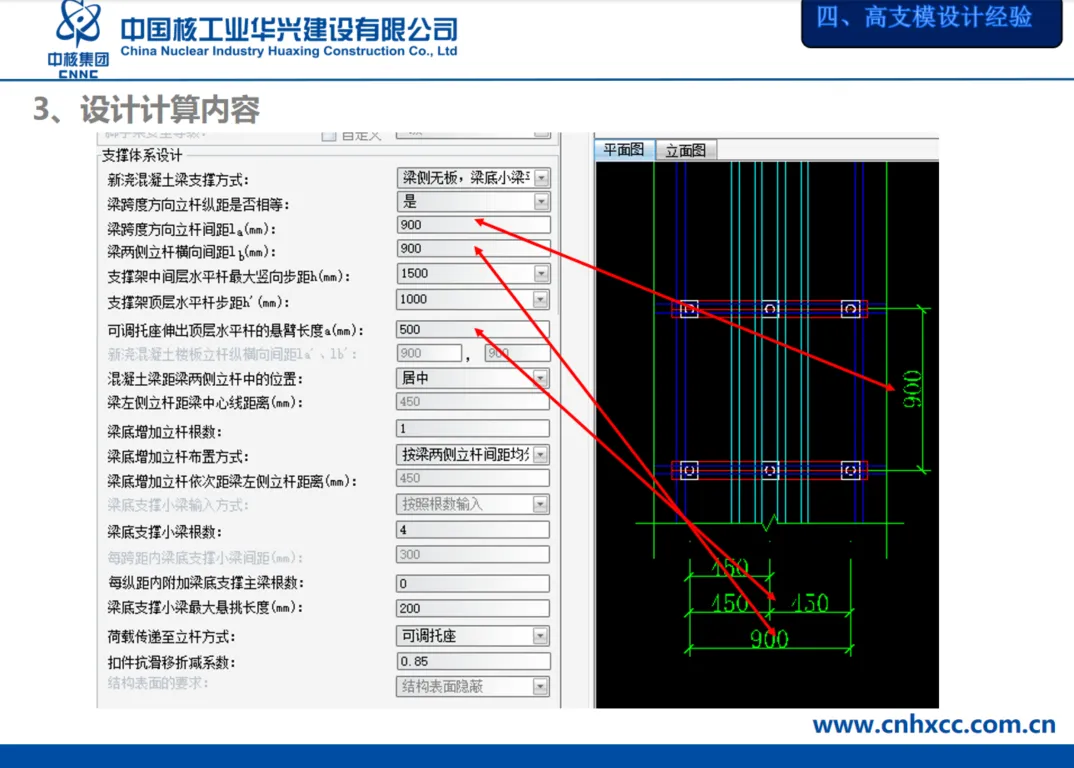

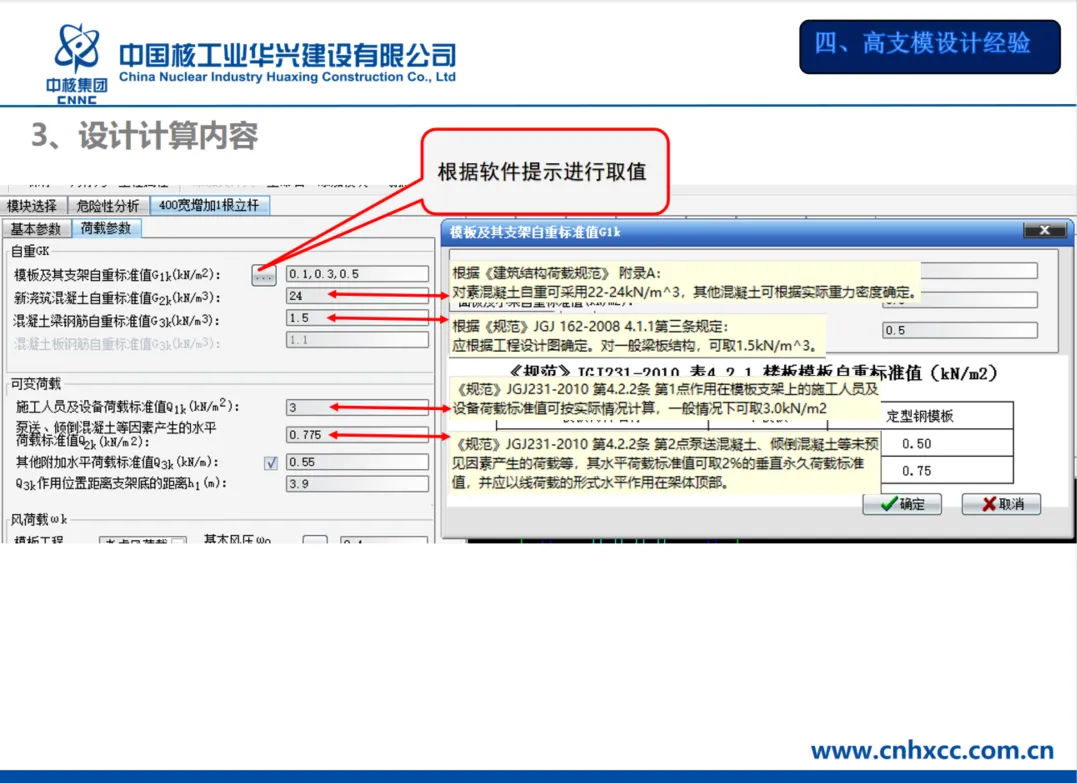

【要点】设计计算主要内容包括：

荷载设计：明确模板自重、混凝土自重、钢筋自重、施工荷载等标准值。

支撑体系设计：需详细确定支撑方式、立杆间距（纵横向）、水平杆步距、可调托座悬臂长度、荷载传递方式等数十项参数。

构件验算：需对面板、小梁、主梁、可调托座、立杆及地基基础进行逐项验算。

参数优先确定原则：设计时应先板后梁，保证顶托悬臂小于650mm，控制底座外露在350-400mm。梁两侧立杆间距宜为250-300mm，且梁下托杆应避开盘扣节点。

平面布置原则：先布置梁，再布置板，斜梁最优先布置，并需一并考虑地面坑洞的影响。

三、施工流程关键步骤

弹线定位：依据方案图纸弹出立杆位置，梁边线用红三角区分。

搭设流程：遵循“底座定位→立杆搭设→安装扫地杆→安装各步距水平杆→安装水平剪刀撑→安装可调托座及龙骨模板→安装竖向斜杆”的顺序。

混凝土浇筑：应制定合理的浇筑路径。研究表明，不当的浇筑方式会导致支撑架内力分布不均，在局部浇筑过程中就可能出现最大轴力，引发坍塌风险，应予以避免。

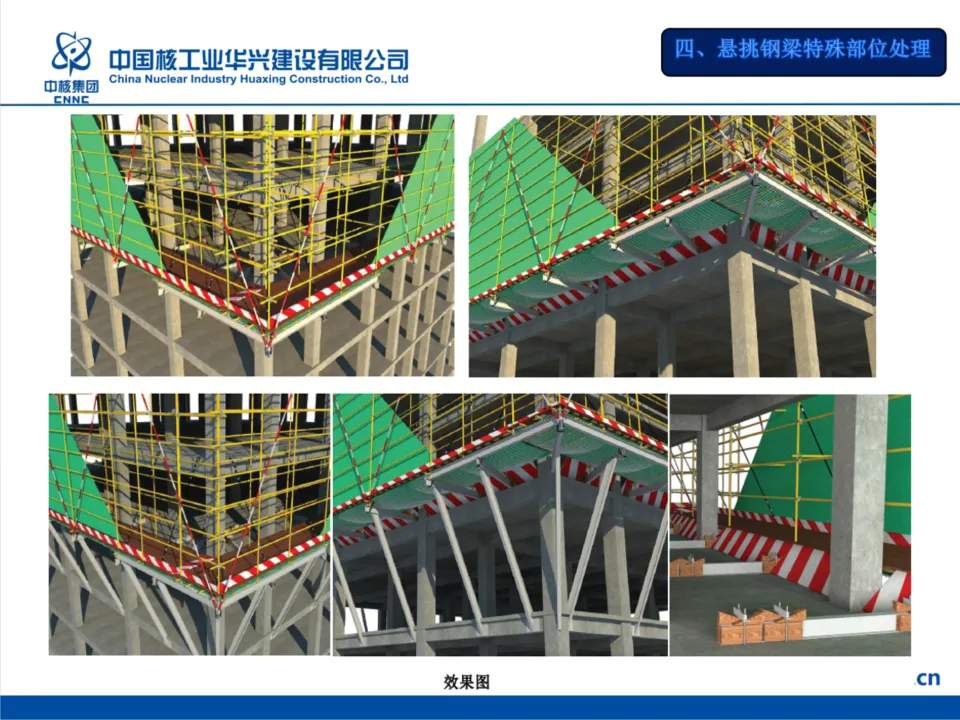

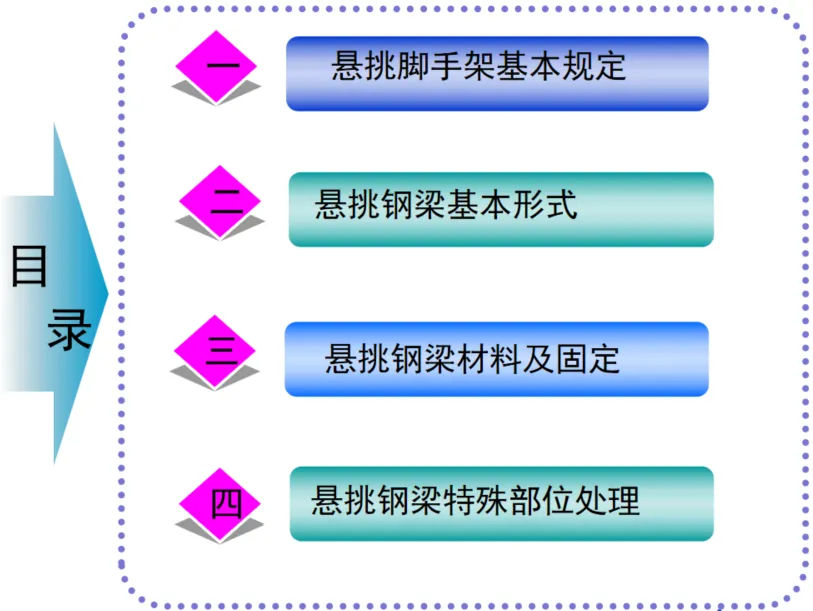

四、悬挑脚手架核心规定

基本规定：型钢悬挑式脚手架的搭设高度不宜大于20米（约为10个步距）。超过20米需重新布置悬挑或组织专家论证。

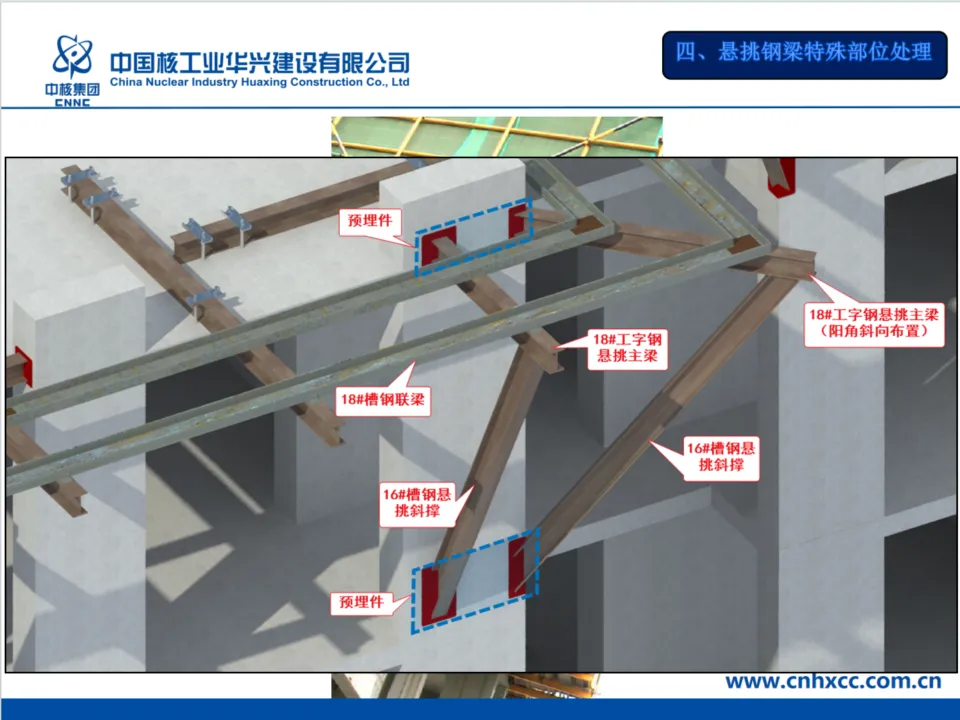

悬挑钢梁形式：主要有普通型钢悬挑梁、联梁型钢悬挑和新式上拉式悬挑等。

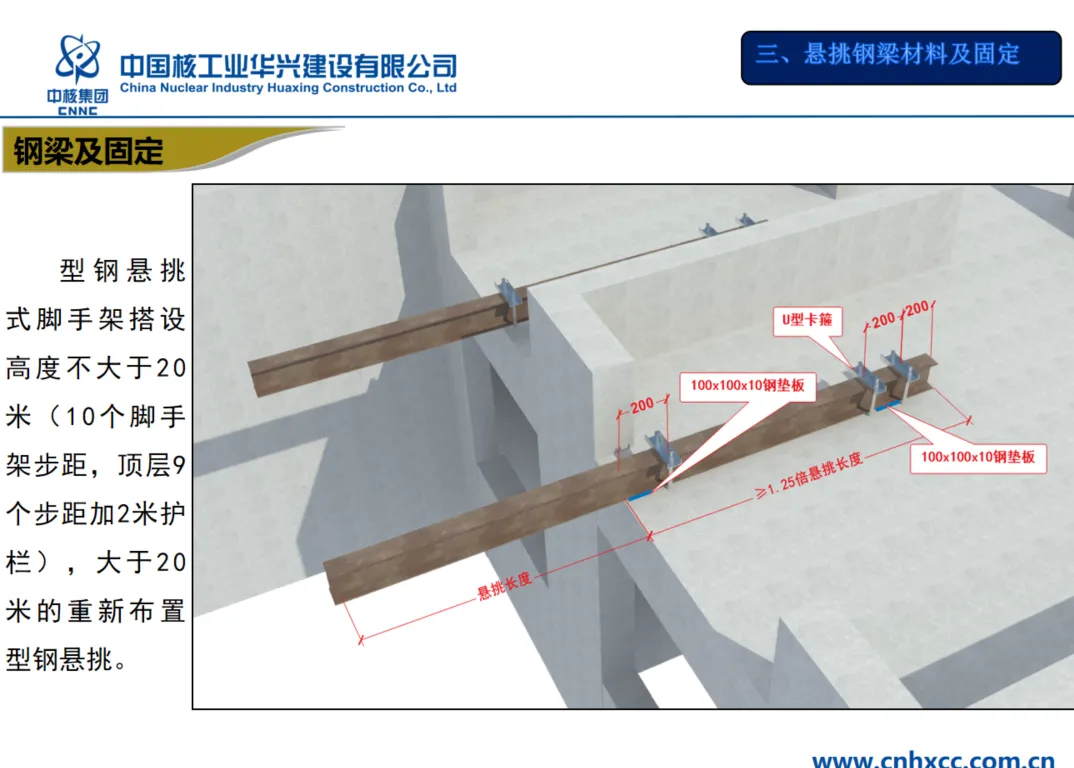

【要点】悬挑钢梁材料及固定要求：

型钢规格：宜采用双轴对称截面型钢，截面高度不应小于160mm。

固定原则：悬挑端应在两处及以上固定于混凝土结构。固定段长度不应小于悬挑段长度的1.25倍。

锚固件：固定端应采用2个（对）及以上U型钢筋拉环或锚固螺栓，预埋至混凝土梁、板底层钢筋位置并与之牢固连接。U型环常采用HPB300级Φ18以上圆钢制作。

限位措施：在型钢悬挑梁端部应焊接Φ25钢筋，作为架体立杆的固定限位。

五、其他至关重要的注意事项

施工荷载控制：模板上的施工荷载应均匀堆放，总荷载不得超过设计值，规范要求施工均布荷载不超过3kN/m²（约300公斤/平方米）。

混凝土浇筑方向：必须进行专项规划，避免从一端向另一端单向推进等不均衡的浇筑方式，以防支撑架受力不均。

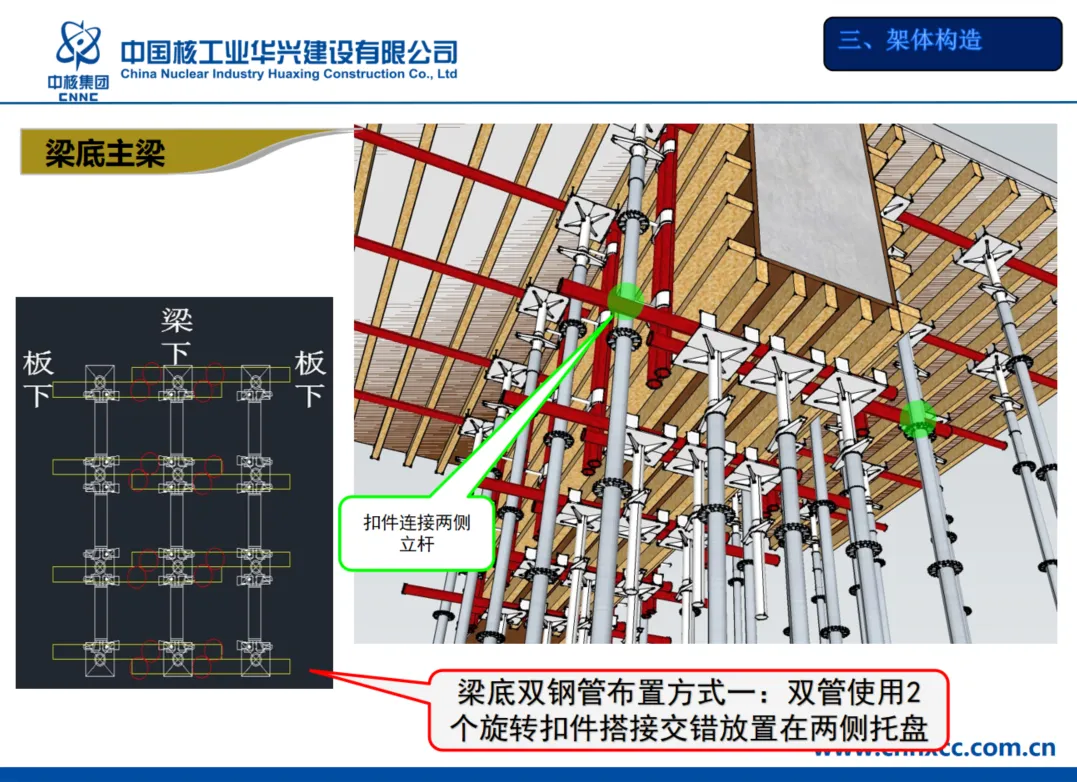

普通钢管连接：当使用扣件式钢管进行模数调节时，需确保连接形成稳固几何形状，并应连接两侧的盘扣立杆。在支模架中应避免选用2.0m长的水平杆。

模板拆除：必须履行拆模申请手续，待同条件养护试块强度达到规定要求（根据构件类型和跨度，达到设计强度的50%、75%或100%）后方可批准拆模。
