学年天津市北辰实验中学九年级（上）第二次段考

物理试卷

一.选择题

二.

1. 通常情况下，下列物体中属于导体的是

A. 铜丝B. 玻璃C. 橡胶手套D. 塑料

2. 下列说法正确的是

A. 我国家庭电路的电压为220VB. 一节干电池的电压为2V

C. 手机电池的电压为37VD. 人体的安全电压为36V

3. 将一根金属导线均匀拉长后，其电阻（ ）

A. 变大B. 变小C. 不变D. 无法判断

4. 如图所示电路中，电源电压为9V，当闭合开关S后，两灯都不亮．用电压表进行检测，得到的结果是：A、B两点之间的电压为零，B、C两点之间的电压为9V，造成故障的原因可能是

A. 电源接触不良

B. 甲灯接触不良或灯丝断开

C. 开关接触不良

D. 乙灯接触不良或灯丝断开

5. 将L₁（220V，100W）和L₂（220V，40W）两盏白炽灯串联后接在家庭电路中，则（　　）

A. L₁较亮B. L₂较亮C. 一样亮D. 不确定

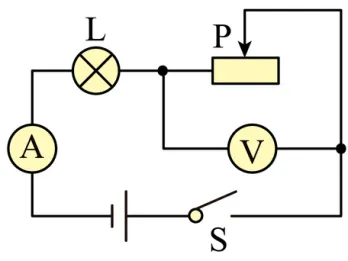

6. 如图所示，当开关S闭合，滑动变阻器的滑片向左移动时，下列说法中正确的是（　　）

A. 电流表的示数变小B. 电压表的示数变大

C. 灯泡变暗D. 电路中的总功率变大

7. “停课不停学”期间，同学们使用智能手机进行空中课堂学习。下列数据符合一般智能手机实际的是（　　）

A. 手机的质量约200g

B. 一般智能手机功率约为220W

C. 手机充电器的输出电压约为36V

D. 智能手机厚度约为2mm

8. 如图所示为滑动变阻器的四种接线方法，当滑片P向右移动时，电路中的电阻变大的接法是（　　）　　

A. B. C. D.

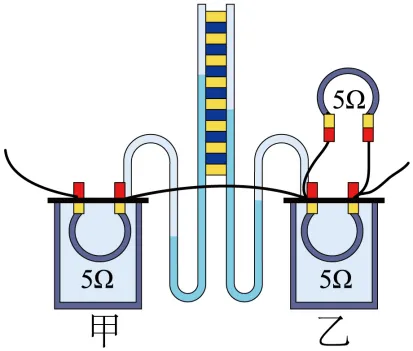

9. 在探究电流产生的热量与什么因素有关时，小李设计了如图的实验装置．甲、乙两个透明容器中密封着等量的空气，里面各放有一根5Ω的电阻丝，其中乙容器将一个5Ω的电阻丝与容器内5Ω电阻丝并联，两个U型管中装有等量的水．把这个装置接入电源，利用这套装置可来探究电流产生热量

A. 与电压的关系B. 与电阻的关系C. 与电流的关系D. 与电能的关系

10. 下图为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是()

A. 空气开关B. 双孔插座C. 带开关的灯泡D. 三孔插座

二.多项选择题。

11. 以下说法符合安全用电要求的是

A. 更换灯泡时、搬动电器前应断开电源开关

B. 不弄湿用电器，不损坏绝缘层

C. 既可以接触低压带电体，也可以靠近高压带电体

D. 保险装置、插座、导线、家用电器等达到使用寿命应及时更换

12. 某同学在没有电流表情况下，利用电压表和已知阻值的定值电阻R₀，测量未知电阻R_x的阻值，图中不能实现测量R_x阻值的电路图是（　　）

A. B.

C. D.

13. 如图所示的电路中，电源电压恒为6V，电压表量程为0﹣3V，电流表量程为0﹣0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“5V 2.5W字样．在不损坏电路元件的情况下，且不考虑灯丝电阻随温度的变化，下列说法正确的是

A. 电路中的最小电流为0.2A

B. 电路中的最大电流为0.5A

C. 滑动变阻器的变化范围为10Ω～20Ω

D. 电路工作10s消耗电能最大值为300J

三、填空题。

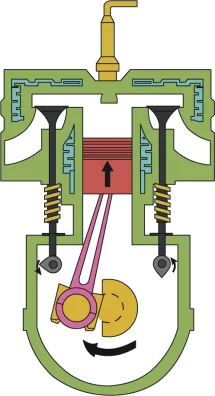

14. 汽车行驶时水箱中的水的温度会升高，水的内能会增大，这是通过________的方式改变水的内能；如图所示是某单缸四冲程汽油机的________冲程．

15. 一个标有“220V100W”字样的灯泡L₁，求：

（1）1度电可供该灯泡工作多少小时？

（2）若将灯接入110V电路中，它的实际功率为多少？

16. 一段导体两端的电压是3V，导体中的电流是0.2A，则此导体的电阻为_____Ω；若将该导体两端的电压增大到6V，则该导体的电阻为_____Ω．

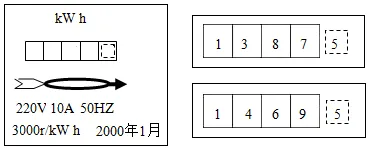

17. 如图是某电能表及某月月初、月末的两次读数，该家庭此月用电能为______________度。若电能表在10min内转了300转，则接在该电能表上的用电器消耗的电能为_____ kw•h。

18. 电能表是用来测量________的仪表，某电能表上标有“3000r/kW•h”，当电路中只有一个电饭煲工作时，小红观察到该电能表在lmin内转了120r，则此电饭煲在这段时间内做功________J

19. 造成家庭电路中保险丝熔断的原因：一是总功率过大，二是_____。在安装带有金属外壳的家用电器时，为了安全用电，家用电器的金属外壳应_____。

四、综合题

20. 有一额定功率为2000W的电热水器，内装20kg的水，通电后持续正常加热25min，水的温度从20℃升高到50℃，已知c_水=4.2×10³J/（kg·℃），求：

（1）水吸收的热量；

（2）电热水器的热效率。

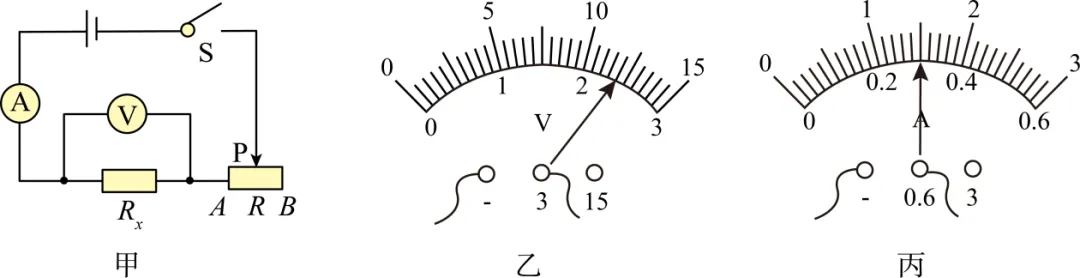

21. 小聪同学用伏安法测电阻，实验电路图如图甲所示。

（1）该实验原理是_________；

（2）连接电路时开关应该_________，滑动变阻器滑片P应置于_________（选填“A”或“B”）端；

（3）假如小聪同学用完好的器材按如图甲所示实验电路图连接电路，实验时正确操作，“试触”时发现电流表的指针偏转很小的角度，不方便读数，其原因可能是：__________；

（4）小聪同学重新按图甲所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数如图乙所示，电流表示数如图丙所示，被测电阻R_x= ______ Ω；

（5）另一小组的同学在测量小灯泡的电阻时，通过调节滑动变阻器滑片，让电压逐次下调，小灯泡变暗直至完全不发光，测量数据如下表所示：
