煤矿需要绘制各种图纸。包括：
1)平面图包括并底车场平面图、水平主要巷道平面图、煤层采掘工程平面图、井上下对照图等
2)立面图主要是采掘工程立面图，如急倾斜煤层在竖直面上的投影图。
3)层面图即采掘工程层面图，它是向平行于煤层层面的平面所作的投影图。
4)剖面图根据生产需要，绘制的不同方向的采掘工程剖面图。
5）各类系统图如通风系统图、运输系统图、排水系统图等

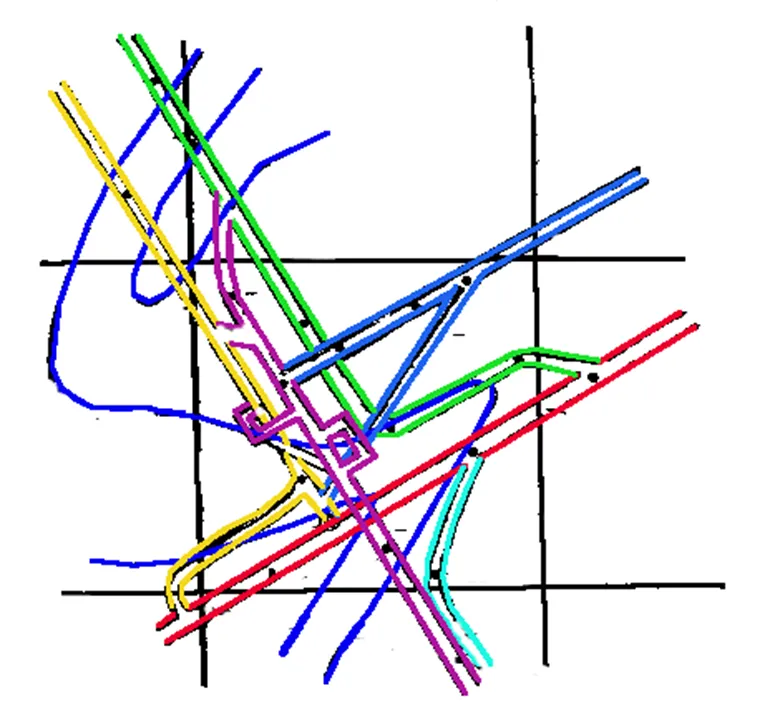

其中采掘工程平面是最基本的图纸，本篇将重点介绍采掘工程平面图的编制和识读方法。煤层采掘工程平面图，是反映煤层内巷道布置和回采情况的图纸。
一、图的内容
(1) 地面建筑物、河流、湖泊、铁路、主要井巷及其保护煤柱的边界、井田技术边界和井田隔离煤柱边界；
(2) 地面近井点、井下导线点和水准点；
(3) 水平主要巷道及峒室，以及特征点的高程；
(4) 沿煤层掘进的全部巷道和回采工作面，以及巷道的掘进日期，斜巷的倾角，煤层的产状要素以及回采年月；
(5) 断层和煤层的交面线；
（6) 穿过本煤层的钻孔，煤层露头线及其产状；
（7)岩浆侵入体在煤层中的边界及范围；
(8)发火区的边界与永久性防火密闭；
(9)瓦斯突出的地点，以及突出时间和强度；
(10)水淹地区、透水地点及永久性水闸门或隔水墙；
(11)煤层尖灭地区；
(12)丢煤地区；
(13)剖面线。
由于井下巷道布置和采掘的进展与煤层产状和地质构造关系密切，因而在采掘工程图上，除了反映巷道布置和采掘工程外，还要反映煤层和地质情况。
二、手工绘图方法
(1) 按规定的图幅大小裁纸，用铅笔打好坐标网，画出轮廓线。然后检查坐标网，其对角线误差(实际长与标准值141．4mm之差)不得大于0．3mm；格网边长误差也不得大于0．3mm，合格后进行上墨，绘0．1 mm的黑线。
(2) 用铅笔绘(填)图：
首先，根据测量坐标展绘并下控制点，展点误差应不大于0．2mm。然后根据碎部测量资料，展绘巷道的轮廓，展绘轮廓点的误差不得大于0．4 mm 。再根据工作面的测量资料，展绘工作面轮廓。最后根据地质观测资料，展绘钻孔、断煤交线及其他内容。经检查无误后，即上墨着色。
(3)着色与上墨：
先按《图例》规定对地面建筑、井下主要巷道等进行涂色，用墨或颜色画线或注记(如岩巷为浅黄线条，水仓及水闸门轮廓内涂浅绿色等)。然后按规定的符号及颜色绘钻孔、断煤交线、技术边界、煤柱边界线等。对回采工作面，一班先绘黑线和注记，再用年度颜色围出采空区边界。
